В отличие от дымоходов, оголовки вертикальных шахт вытяжной вентиляции всегда накрываются зонтами. Попадание осадков внутрь воздуховода нежелательно – воде некуда деваться. Суть проблемы: защитный колпак создает дополнительное аэродинамическое сопротивление воздушному потоку. Работа естественной вытяжки ухудшается, а при недостатке тяги прекращается вовсе.
Вопрос решается так: на конец трубы вместо традиционного «грибка» монтируется вентиляционный дефлектор. Установка выполняется своими руками, но сначала нужно подобрать конструкцию вытяжного устройства.
Зачем нужен дефлектор
Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.
Применительно к нашим случаям коэффициент составляет:
- на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
- если канал накрыт классическим колпаком, ξ = 1.3—1.5;
- на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
- насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
- дефлектор типа ЦАГИ, ξ = 0.6.
Примечание. Здесь нет ошибки – даже при свободном выбросе из шахты воздушная струя преодолевает местное сопротивление от внезапного расширения. Источник: «Справочник по теплоснабжению и вентиляции», издание 1976 г.
Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.
Вдобавок вытяжное устройство решает такие задачи:
- защищает воздуховод от осадков;
- не позволяет ветру задувать внутрь трубы;
- препятствует возникновению обратной тяги (опрокидывания).
Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.
В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется
Замечание. В интернете работу подобных колпаков часто объясняют действием закона Бернулли либо эффекта Вентури. Оба физических явления предполагают сужение воздуховода, ускорение потока и падение давления. В действительности дефлекторы не уменьшают сечение канала (смотрите выше на фото) — разрежение создается исключительно силой ветра.
Что нужно учесть при подготовке вентиляции?
1) Первый момент при проектировании вентиляции – обязательный приток воздуха. Часто думают только про вытяжку. Без притока воздуха ни одна из систем вентиляции не будет работать полноценно. Приточный клапан – обязательно использовать в любом помещении
2) Вентиляция должна происходить от чистого помещения к грязному помещению. Для примера, в жилом доме вентиляция начинается в спальнях и заканчивается на кухне и санузле, где и должны быть расположены выходы в вентшахту.
3) При проектировании вентиляции необходимо учитывать тип помещения (для овощехранилища и курятника требуется разная вентиляция) и количество пользователей (число жильцов для дома, на фермах число голов скота и их вес).
4) Площадь и кубатура помещения. Высота шахты и особенности вентканала (наличие изгибов и разветвлений). На основании этих данных просчитывается сколько кубатуры воздуха должно вентилироваться из этого помещения и какого объема должны быть вентшахты и вентканалы, а также производительность оборудования, необходимого для вентиляции.
Разновидности насадок
Сейчас можно приобрести в готовом виде либо сделать самостоятельно следующие виды колпаков – усилителей тяги:
- дефлектор ЦАГИ с расширением вентканала — диффузором;
- цилиндрический «грибок» Волпера;
- Н-образный коллектор из труб;
- колпак – флюгер (в народе — «подхалим»);
- сферическая ротационная насадка – так называемый турбодефлектор;
- статодинамическое открытое устройство типа «Astato».
Включать в список и рассматривать обычные зонтики бессмысленно – подобные изделия не улучшают тягу, лишь прикрывают срез трубы от дождя.
Устройство колпаков типа ЦАГИ
Данная конструкция разработана в период СССР профильным НИИ (научным институтом). Дефлектор состоит из таких деталей (показаны на чертеже):
- нижний стакан с диффузором (расширением) на конце;
- внешний корпус – обечайка из кровельной стали цилиндрической формы;
- крышка в виде зонта;
- стойки крепления крышки из металлических полос.
Схема работы изделия проста: ветровой обдув корпуса с любой стороны создает зону разрежения над открытым сверху диффузором. Поступающие из шахты отработанные газы увлекаются этим разрежением, выходят наружу и подхватываются ветром – срабатывает принцип эжекции.
Ниже в таблице представлены характеристики типовых дефлекторов ЦАГИ – размеры, производительность в зависимости от скорости ветрового потока.
Замечание. Производительность указана без учета сопротивления системы воздуховодов, пересекающих крышу. Реальный объем вытяжки зависит от высоты подъема трубы и перепада температур внутреннего/наружного воздуха.
Из всех статичных усилителей тяги колпак ЦАГИ признан наиболее эффективным, невзирая на почтенный возраст разработки. Плюсы конструкции:
- простота в изготовлении, установке;
- максимальная защита от попадания дождя и снега, опрокидывания тяги;
- надежность, отсутствие вращающихся деталей;
- направление ветровых потоков не играет роли;
- наименьший коэффициент сопротивления (ξ = 0.6).
Недостаток дефлектора – зависимость от скорости ветра. Если потоки движутся медленнее 2 м/с, эффективность устройства стремится к нулю. Впрочем, штиль оказывает негативное влияние на работу любой насадки, призванной усиливать естественную тягу в вентканале.
Колпак работает благодаря ветровому подпору — над срезом воздуховода возникает разрежение
Обратите внимание: в современных версиях ЦАГИ заводского изготовления предусматривается утепление нижнего стакана, если колпак крепится к крышной сэндвич-трубе. Под «грибком» мы видим юбку, хотя проходное сечение канала не уменьшается.
Статический зонт Волпера
Этот дефлектор скорее является ветрозащитным устройством, нежели усилителем природной тяги. Хотя потери давления на выходе потока насадка успешно компенсирует. Конструкция включает следующие элементы:
- нижний патрубок (стакан);
- верхний цилиндрический стакан с вогнутыми стенками;
- конусный зонт;
- соединительные полосы.
Колпак устанавливается на воздуховод круглого сечения либо прямоугольную шахту через переходник. Как работает дефлектор вентиляции Волпера:
- Прямые ветровые потоки отражаются вверх и вниз вогнутой поверхностью верхней обечайки.
- Струя, проходящая между зонтом и срезом стакана, создает область пониженного давления внутри корпуса.
- Вытяжной воздух меняет направление движения – вытекает сквозь зазор под «юбкой».
Насадка уступает конструкции ЦАГИ в эффективности, зато лучше защищает воздуховод от порывов ветра. Сделать изогнутый стакан сложнее, потому домашние умельцы попросту изготавливают конус. Для повышения производительности под зонтом ставится аналогичная тарелка в зеркальном отражении, как показано на видео:
Н-образная насадка
Эта оригинальная конструкция представляет собой узел из труб в виде русской буквы «Н», вытяжка подключена к середине воображаемой перекладины. С какой бы стороны ветер ни задул в открытые трубы – сверху или снизу – более быстрый поток станет эжектировать (увлекать за собой) воздушную струю из вентиляционного стояка.
Преимущество Н-образного дефлектора – почти стопроцентная защита от задувания ветра, обратной тяги, попадания влаги и обмерзания. Указанные плюсы перечеркиваются не менее существенными минусами:
- Проблемы с аэродинамикой — чтобы выйти на улицу, воздух преодолевает 2 поворота 90°. Потери компенсирует поток ветра, но сила тяги возрастает минимально. Отсюда низкая производительность вытяжной насадки.
- Приспособление довольно громоздкое, поэтому крепеж на трубе затруднен.
- Н-дефлектор не слишком красиво выглядит. Представьте ситуацию, когда на кровлю выведены 2—3 вентканала с подобными колпаками.
Колпак максимально предохраняет от задувания и опрокидывания тяги, но сам создает немалое сопротивление вытекающим газам
Дополнение. Мы пропустили 1 преимущество насадки – ее несложно собрать своими руками из готовых тройников. Применить изделие можно для вентиляции подсобных строений, например, бани или теплого сарая.
Турбодефлекторы и флюгеры
Мы объединили эти 2 разновидности насадок в один раздел из-за схожести принципа действия:

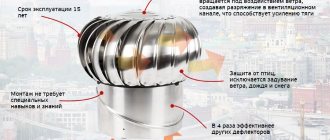

- Сферический ротационный дефлектор с множественными полукруглыми лопастями вращается силой ветра. Над оголовком трубы (внутри шара) образуется разрежение, эффективность вытяжки возрастает.

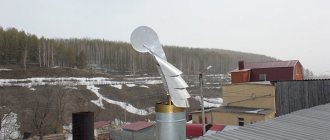

- Флюгер с крылом всегда поворачивается «спиной» к ветру, предотвращая задувание внутрь ствола. За корпусом насадки образуется зона пониженного давления (аэродинамическая тень), воздушная струя охотнее покидает вертикальный канал.
Опорный элемент колпака-флюгера частично перекрывает проходное сечение вентканала
По эффективности динамические колпаки выигрывают у статических, но имеют ряд особенностей эксплуатации:
- в безветренную погоду турбодефлекторы и «подхалимы» не крутятся, соответственно, тягу не улучшают;
- узел вращения – подшипник либо втулка – требует обслуживания (смазки), зимой рискует обмерзнуть;
- заклинивший флюгер может заломить резким порывом ветра;
- насадки слабо защищают от косого дождя либо снега.
Справка. Цены флюгеров и ротационных дефлекторов выше, чем статических насадок. Пример: заводской зонт ЦАГИ, сделанный по серии 5.904.51, стоит от 23 у. е., турбодефлектор – 38 у. е. Вывод: за эффективность придется доплачивать, плюс ежегодно забираться на крышу и обслуживать вентиляционный девайс.
Как работает флюгер сравнительно с открытой трубой, смотрите на видео:
Колпак принудительного действия Astato
Это единственный тип дефлектора, функционирующий при любой погоде, включая полный штиль. Насадка выполнена из двух усеченных конусов, повернутых вершинами друг к другу. Верхняя часть снабжена зонтом и осевым электровентилятором. Сбоку проем закрыт алюминиевой сеткой от птиц.
Как работает дефлектор французского бренда Astato:
- В ветреную погоду колпак действует как статичный усилитель – проходящий между конусами поток подхватывает воздух, поднимающийся по вытяжному стволу. Вентилятор отключен.
- Когда ветер затихает, срабатывает датчик давления – прессостат. Он подает сигнал блоку управления EOL.
- Контроллер запускает вентилятор на нужную скорость (всего их две). Начинается принудительная вытяжка из канала.
Примечание. Порог срабатывания датчика настраивается пользователем. Cтатодинамическое устройство может работать без дорогой автоматики – от реле температуры либо включаться ручным способом.
Единственный недостаток активного дефлектора Astato – космическая по нашим меркам цена. Чтобы купить насадку минимального диаметра 160 мм, придется уплатить 1395 евро. Хотите автоматизировать работу принудительной вытяжки — добавьте сюда стоимость блока EOL – еще 1520 евро.
Дефлектор – неотъемлемая часть вентиляционной системы
Дефлектор с юбкой
Организация воздухообмена в доме производится системой элементов, узлов, механизмов, обеспечивающих многофункциональное ее действие: приток, удаление, озонирование, подогрев воздуха и другие операции. Важную роль в ней играет дефлектор вытяжной вентиляции. Приспособление аэродинамического типа оборудовано «колпаком». Компонуется на крыше сверху на вытяжной вентиляционной трубе в самой верхней точке. Функции:
- Защищает вентиляционный канал.
- Создает бесперебойную тягу для всей вентсистемы, активизирует ее работу.
Конструкционное исполнение различное, но есть общие основные элементы:
- Два стакана: наружный слегка расширен в нижней части, внутренний – ровный.
- Зонт (колпак) – защитный элемент, предотвращающий попадание находящегося в воздухе мусора, осадков, мелких насекомых.
- Кронштейны для фиксации колпака.
- Патрубок.
- В некоторых устройствах предусмотрена защитная сетка, препятствующая попаданию в трубу мусора, но ослабляющая тягу, хотя и не существенно.
Оболочки корпусов в форме цилиндров, которые надеты один на другой. Над верхним из них крепится крышка. Верхняя часть каждого цилиндра оборудована кольцами. Такого вида отбои предназначены для корректировки направления воздушного потока в вентиляционном дефлекторе различного размера. Их установка спланирована так, чтобы пронизывающие потоки воздуха создавали его подсос через неплотности между кольцами, ускоряя тем самым вывод газов из вентиляции.
Какой дефлектор выбрать
Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.
Совет. Размер насадки выбирайте по диаметру вытяжного ствола. Если из дома выведена прямоугольная шахта, подбор делается по эквивалентному круглому сечению. То есть, необходимо сделать расчет поперечника канала, потом взять круг аналогичной площади. При установке используется адаптер.
Рекомендации по выбору различных дефлекторов:
- При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
- Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
- Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.
Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.
Достоинства и недостатки
Для усиления тяги дополнительно в вентканал устанавливают электрический вентилятор
Дефлектор вентиляционный для увеличения тяги эффективно защищает вентиляционную систему от попадания грязи и осадков. Если расчет дефлектора был произведен правильно, КПД вентиляции увеличивается на 20%.
Если в местности слабые ветра, лучше всего установить на систему прибор для усиления отвода и притока воздуха. В таком случае будет полностью исключен эффект опрокидывания тяги.
У устройства есть ряд недостатков:
- Если направление ветра будет вертикальным, поток станет соприкасаться с верхней частью конструкции. Это приведет к тому, что воздух не сможет правильно выводиться на улицу.
- Зимой на основании трубы образовывается наледь. Чтобы избежать проблем функционирования вентиляции, нужно регулярно устраивать профилактические осмотры.
Для борьбы с первым недостатком были изобретены конструкции, которые оснащены двумя конусами.
Изготовление своими силами
Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.
Для изготовления понадобится обычный слесарный инструмент:
- молоток, киянка;
- ножницы по металлу;
- дрель электрическая;
- тиски;
- приспособления для разметки – чертилка, рулетка, карандаш.
Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.
Справка. Наиболее «ходовые» диаметры вентиляционных каналов – 100 либо 110 мм, когда вытяжка сделана пластиковой канализационной трубой.
Выкройка и чертеж зонта под колпак диаметром 100 мм
Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.
Раскрой нижнего стакана — расширяющегося диффузора
Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.
Как устроен дефлектор цаги
Это приспособление представляет собой конструкцию, выполненную по форме сечения вентиляционной шахты. Ниже представлен рисунок, на котором схематически показаны все составные части устройства.
- Патрубок крепится на оголовок вентиляционной трубы.
- Диффузор представляет собой усеченный конус, который узкой частью крепится к патрубку.
- Кольцо является основной видимой частью приспособления, которое монтируется на внешнюю сторону диффузора посредством кронштейнов.
- Зонт защищает от попадания в канал мусора и атмосферных осадков. Крепление производится теми же кронштейнами, что и кольцо.
Можно ли устанавливать на дымоход
Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно – оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.
Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:
- Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
- Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
- Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.
Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.
Задачи дефлекторов и их предназначение
Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.
Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.
Дефлекторы могут быть установлены даже на крыше гаража
Зачем нужен дефлектор? У него есть несколько ключевых функций:
- Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
- Препятствие для атмосферных осадков.
- Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
- Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.
Особенности выбора
Выпускаются пластиковые, нержавеющие и оцинкованные модели
Существует множество разновидностей ветровых устройств. Они подразделяются на группы в зависимости от строения и принципа работы. При выборе подходящей модели рекомендуется обращать внимание на следующие нюансы:
- материал изготовления конструкции;
- принцип функционирования;
- отдельные особенности устройства.
Материал изготовления
Чаще всего ветровые насадки изготавливают их нержавейки, пластика, оцинкованной стали, алюминия. Самые простые модели можно изготовить самостоятельно. Наиболее практичными считаются конструкции из алюминия и оцинкованной стали. Из меди такие изделия можно встретить редко, так как их стоимость достаточно высокая. Из пластика изготавливают только цокольные конструкции, так как материал очень хрупкий. Дефлектор, предназначенный для дымохода, производится из металла.
Классификация по принципу работы
Подвижные модели более эффективны
Разновидности по принципу функционирования насадок:
- Статические – самые простые конструкции, которые можно собрать самостоятельно. Они устанавливаются на каналах вентиляции в многоэтажках и небольших предприятиях.
- Турбодефлекторы – конструкции из вращающихся лопастей. Основа полностью статична, а головка вращается.
- Флюгер, устанавливаемый на шахту вентиляционного канала. Он вращается в соответствии с направлением ветра.
Благодаря установке дефлектора можно обезопасить и продлить срок службы вентиляционной системы, а также улучшить ее работу.
Чем приклеить дефлекторы на автомобиль – нюансы монтажа
Выяснив, что такое дефлектор автомобиля, нужно также разобраться, как он может клеиться на поверхность. При этом имейте в виду, что иногда попадается плохой клеевой скотч, который не будет крепить деталь должным образом, это еще одна причина покупать только лишь качественные изделия. Обычно эта процедура занимает не более 10 минут и состоит из следующих этапов. Сначала необходимо примерить аксессуар, чтобы он не мешал обзору (особенно если речь идет о дефлекторах на окна), располагался по центру и т.д. Далее обезжириваем поверхность специальной салфеткой (она должна идти в комплекте).
Теперь следует отделить по 5 см с двух сторон края защитной пленки от двухстороннего скотча и приклеить деталь. Если же получилось неровно, то нужно мгновенно переклеить, а когда работа проделана на «отлично», необходимо потянуть за усики защитной пленки и прижать дефлектор на некоторое время. Существует также универсальный автомобильный держатель в дефлектор, это приспособление крепится через вентиляционную панель и используется, как подставка для мобильных телефонов, планшетов и другой подобной техники.
Главная →
Эксплуатация → Аксессуары →
Можно ли изготовить ротационный дефлектор своими руками
Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.
Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.
С этим читают
- Использование вентиляционных турбодефлекторов
- Обратная тяга в дымоходе
- Виды колпаков на трубу дымохода и монтаж элемента своими руками
- Коаксиальный дымоход для газового котла
- Размеры и монтаж труб для бани
- Какие размеры сэндвич трубы лучше использовать для дымохода
- Дымоход в гараже через стену: этапы обустройства
- Недостатки полипропиленовых труб в отоплении дома
- Почему дымоходы загрязняются сажей и как избавиться от неё самостоятельно
- Как собрать простой дымоход из нержавейки
Монтаж дымника на кровле
Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.
Нормы по ГОСТу
Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:
- любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
- на пологой кровле устье трубы полагается размещать выше ограждений;
Вокруг устья трубы должно быть свободное пространство - на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
- дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
- корпус устройства должен хорошо обдуваться независимо от направления ветра;
- вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
- монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.
Необходимые инструменты
Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:
- электрическая дрель;
- рожковые ключи;
- резьбовые шпильки;
- гайки;
- хомуты;
- две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).
Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.
Крепление дефлектора
Дымник соединяют с трубой, выполняя определённые задачи:
- На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
- В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
- В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
- С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.
В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком
Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.
В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.
Дефлектор можно уверенно назвать полезным устройством, положительно влияющим на силу тяги в дымовой трубе и функционирование отопительного оборудования. Изготовить и подсоединить приспособление к трубе относительно просто, надо лишь быть «подкованным» в выборе вида дефлектора.
