Как запустить газовый котел: как включить, зажечь и разжечь котел, первый запуск на фото и видео

Сопроводительные работы при запуске газового котла

Подается питание, регулятор подогрева выставляется в нужное положение. Появление гула говорит о начале работы насоса. С помощью отвертки слегка откручивается крышка до того, как начнет просачиваться вода, затем колпачок возвращается в исходное положение. Так делают несколько раз, пока не исчезнут булькающие звуки.
Срабатывает электророзжиг котла, и он включается. Давление в системе регулируется добавлением теплоносителя. Система с контурами постепенно нагревается и входит в рабочий режим. От точности проведения подготовительных этапов зависит эффективность работы.

Опрессовка

Опрессовка труб отопления проводится для выявления возможных протечек
Процедура проводится для выявления утечек. В систему нагнетается жидкость или воздух и делается десятиминутный перерыв, затем проверяются показания манометра. Неизменные значения говорят о герметичности контуров и соединений.

Иногда опрессовкой пренебрегают, например, из-за отсутствия насоса, но беспечность грозит прекращением подачи тепла в разгар зимы. Повторную процедуру проводят после окончания отопительного сезона в рамках подготовки к следующему.

Промывание

Процесс предназначается для очистки системы от мусора. Краны на всех радиаторах открываются, под них ставятся емкости для сбора воды. В системе устанавливается давление 4 бар, поток жидкости промывает трубы и батареи от загрязнений. В запущенных случаях процедура проводится несколько раз.

Есть 3 способа очистки:

• Механический. Накипь из радиатора удаляется пылесосом, скребком, щеткой после замачивания элементов в чистящих растворах.
• Химический. Кислотные растворы закачиваются в бустер и прогоняются в течение нескольких часов. Способ хорошо удаляет карбонатные и железистые наслоения.
• Гидродинамический. Нагнетание жидкости под давлением.

Устройство настенного котла Vaillant (схема)

1. Коллектор продуктов сгорания
2. Расширительный бак
3. Медный теплообменник
4. Камера сгорания
5. Предохранительный клапан
6. Автоматический воздухоотводчик
7. Реле давления воды
8. Циркуляционный насос
9. Обратный трубопровод
10. Кран подпитки
11. Фильтр на входе холодной воды +расходомер
12. Подвод воды для контура ГВС
13. Ограничитель расхода воды
14. Подвод газа
15. Газовый клапан
16. Выход воды ГВС
17. Датчик температуры воды в системе ГВС
18. Подающий трубопровод системы отопления
19. Отводной клапан
20. Теплообменник системы ГВС
21. Горелка
22. Поджигающий/следящий электрод
23. Комбинированный датчик
24. Вентилятор
25. Закрытая камера

Разновидности и устройство газового котла

Классификация котлов, функционирующих с помощью газа, является следующей:

• образцы напольного и настенного типа. Если говорить об удобстве, то более приемлемым будет настенное оборудование, которое более характерно для частных построек. Основное достоинство напольного агрегата заключается в его гораздо большей мощности, вследствие чего с его помощью можно обогреть помещение с весьма существенной площадью. Такие модели очень часто эксплуатируются на производстве;
• газовые котлы атмосферного и турбированного типа. Чтобы понять, как работает газовое отопление с атмосферным котлом, можно вспомнить принцип функционирования стандартной печи, где воздух из помещения поступает в специально предназначенный дымоход благодаря естественной тяге. Турбированные аппараты оснащены вентилятором, который входит в конструкцию, а камера сгорания топлива является полностью закрытой, поэтому все необходимое количество воздуха поступает с улицы (подробнее: «Как устроен турбированный газовый котел – принцип работы, преимущества и недостатки»);
• механизмы с одним и двумя контурами. Устройство газового котла с одним контуром рассчитано так, чтобы это оборудование использовалось исключительно для обогрева комнат, в то время как приборы с двумя контурами способны также играть важную роль в системе водоснабжения, обеспечивая помещение горячей водой;
• котлы, оснащенные обычной горелкой или горелкой модулируемой (детальнее: «Какие бывают газовые горелки для котлов отопления – виды, различия, правила использования»). Во втором случае мощность работающего оборудования регулируется автоматическим образом, благодаря чему можно значительно уменьшить расходы на топливо;

Розжиг и принцип работы пеллетных котлов

Разжигать пеллетные котлы, оснащенные горелками объемного типа можно двумя способами:

• Используя электрический тепловентилятор, при помощи которого создается поток раскаленного воздуха. Этот поток направляется на гранулы, находящиеся в горелке. В это время котлом расходуется около 1,2 кВт из электросети ( в целом котел расходует на более 0,3 кВт на другие операции).
• Мануально (подходит для простых видов котлов). Прямо на гранулы в горелке наливается специальная жидкость для розжига, которая содержит парафины. Затем гранулы с жидкостью поджигаются спичками.

При выходе котла на значения расчетного режима, воздух внутри раскаляется до 1200 градусов Цельсия. Специальные отверстия на поверхности горелки предназначены для подачи свежего воздуха с помощью вентилятора. По достижении рабочей температуры работа котла прекращается: воздушной заслонкой прекращается подача воздуха, выключается привод шнека, предназначенного для подачи гранул. В этом состоянии котел может находиться до 12 часов, так как в горелке долго держится очень высокая температура. Но как только батареи в коттедже станут более прохладными, электроника котла сама запустит новый рабочий цикл: включит шнек и вентилятор, откроет заслонку. Для изготовления дымохода пеллетных котлов используется нержавеющая сталь. Внизу дымохода обязательно присутствует специальный отводящий парубок, который используется для удаления конденсата. Если дымоход правильно смонтирован и установлен, то за неделю накапливается около 5 литров конденсата, но если допустить ошибку в установке, то каждый день может накапливаться до ведра воды.

Вся зола из горелки попадает в зольник и уже оттуда при помощи специального шнека перемещается в емкость для золы. Для увеличения эффективности функционирования котла производится очистка дымогарных каналов от сажи. Современные автоматические пеллетные котлы полностью автоматизированы и эти действия так же автоматизированы, сигналом к ним является повышения температуры отходящих газов. Для моделей попроще в комплекте идет специальный ершик для чистки каналов дымовых газов.

В горелке факельного типа пеллеты сжигаются в создаваемом вентилятором воздушном потоке. Пеллеты, которые поступают в зону горения, очень быстро становятся углями и сгорают с образованием пламени температурой около 1200 градусов Цельсия. Струя раскаленных газов поступает в конвективную часть котла, где расположены дымогарные трубы. Там она передает все свое тепло теплоносителю, входящему в систему отопления, а после теплопередачи выводится через дымоход. Зола поступает в зольник автоматически. Для этого используется шнек с электроприводом, как и в горелке объемного типа. Можно убирать золу и самостоятельно про помощи специального совка, который входит в комплект оборудования котла. При таком способе сбор золы она сбрасывается в отдельный ящик для хранения пепла.

У газогенераторных котлов бункер для пеллет встроен в сам корпус котла. Внизу бункера есть шнек, функция которого заключается в поднятии пеллет к отсекателю, который представляет собой барабан. Из него пеллеты частями попадают на решетку-радиатор из керамики в камеру газификации. Постепенно топливо раскаляется и распадается на масла, водяной пар и смолы. Последующая реакция между кислородом из воздуха и углеродом позволяет достичь температуры, которая достаточна для формирования окиси углерода (это важнейший компонент выделяемого газа). Масла и смолы распадаются на водородосодержащие газы. Далее горючий газ попадает в камеру сгорания, которая расположена под реактором. Тут он сгорает, а раскаленные продукты, образовавшиеся при горении, попадают в теплообменную часть, где происходит их охлаждение и последующий выброс в дымоход. Небольшое количество золы и те компоненты пеллет, которые не сгорают, остаются внутри. Необходимо регулярно производить их удаления, используя специальные инструменты.

Запуск напольного агрегата

Подготовка к запуску напольного котла проводится аналогично. Сам процесс запуска производится так:

• убедиться, что ручка включения и регулятор температуры находятся в положении «Выкл.»;
• открыть кран подачи газа;

• повернуть ручку включения, установив ее в положении «Розжиг» и нажать на нее. Удерживать в нажатом положении несколько секунд (это необходимо, чтобы газ успел вытеснить воздух, накопившийся в трубке), затем нажать кнопку «Пьезорозжиг»;
• отпустить ручку управления и убедиться в наличии факела на запальной горелке. Если факела нет, нужно повторить попытку, несколько увеличив время выдержки ручки управления в нажатом положении;
• установить ручку регулировки температуры теплоносителя в нужное положение, после этого произойдет автоматический запуск основной горелки.

Производить первый после установки пуск газового котла должны специалисты сервисного центра. Если потребитель выполнит эту процедуру самостоятельно, то ему не удастся оформить гарантию на отопительный агрегат. Однако хозяевам необходимо знать, как провидится запуск котла, так как остановки агрегата возможны и в процессе эксплуатации.

Процесс розжига газового котла

Когда подготовительные мероприятия окончены, переходят к запуску газового агрегата. Манипуляции по зажиганию газового котла зависят от того, какой тип розжига на нем установлен: пьезо или автоматический.

Большинство современных газовых котлов, например, таких как Beretta, Ferroli, Bosch, оснащены автоматическим розжигом, и легко зажигаются нажатием одной кнопки «Пуск». Перед этим не стоит забывать о включении агрегата в электросеть и открытии газового вентиля. Регулировка температуры обычно происходит с помощью кнопок «+» и «-». Не всегда агрегат включается мгновенно, бывает, что необходимо подождать несколько секунд, чтобы он зажегся.

Пьезорозжиг осуществить немного сложнее: понадобится нажать на регулятор пламени и держать его некоторое время, а затем активировать кнопку пьезо. Таким способом зажигаются многие агрегаты отечественного производства: ЖМЗ, Лемакс, АОГВ и т.д.

Если газовый котел управляется с помощью пульта дистанционного управления, то на нем всегда есть кнопка «Пуск», при нажатии которой произойдет розжиг агрегата.

Обратите внимание! Нельзя зажигать газовый котел, если Вы чувствуете в помещении запах газа.

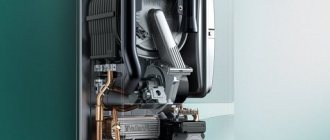

Возможные проблемы

Случается, что котел зажигается, но быстро гаснет. Прежде чем приступать к повторной процедуре розжига, необходимо выяснить причину, которая приводит к затуханию горелки. Чаще всего, это происходит:

• при отсутствии нормальной тяги в дымоходе;
• недостаточном давлении газа на подаче;

Современные котлы снабжаются сложной системой автоматики, поэтому причиной того, что котел зажигается, а потом гаснет, является неисправность автоматических систем. Так:

• если горелка гаснет практически сразу после розжига, то нужно проверить, не покрылся ли сажей фотоэлемент, установленный на датчике пламени. Для устранения неисправности необходимо очистить датчик;
• если выходит из строя датчик, контролирующий тягу газа в дымоходе, то котел запустить невозможно, автоматика будет блокировать подачу газа;
• причиной перекрытия подачи газа может стать неисправная термопара или вышедший из строя датчик, контролирующий давление теплоносителя.

Современные отопительные агрегаты оснащены жидкокристаллическим дисплеем, на которых отражает код ошибки при возникновении неисправностей. Расшифровку кодов ошибок можно найти в техническом паспорте оборудования.

Если же на дисплее не отражается никакой информации, то причиной этой неисправности, скорее всего, является сгоревший предохранитель, либо неправильно произведенное подключение электрической части котла.

Первый запуск недавно установленного газового котла должен выполнить специалист, выполняющий пусконаладочные работы. Если первый пуск будет проводиться потребителем самостоятельно, то нельзя будет оформить гарантию на отопительное оборудование, поэтому не нужно пренебрегать необходимостью вызова специалиста из сервисного центра. В дальнейшем производить розжиг агрегата после остановок можно будет и без привлечения профессионалов. Но предварительно нужно изучить инструкцию и точно следовать приведенным в ней указаниям.

Особенности включения газового котла

Как включить газовый котел? При запуске руководствуйтесь правилами, указанными в паспорте, и учитывайте нижеуказанные особенности работы.

Как запустить газовый котел? Перечислим основные наиболее важные особенности:

Особое внимание стоит обратить на то, что заполнение теплоносителя рекомендуется проводить при положительных температурах в помещениях. А иначе могут образовываться пробки

Поэтому внимательно проверьте, какая температура в помещениях и доме, нет ли замороженных участков трубопроводов в зимний период. Запуск самого котла выполняем строго по инструкции, с выдерживанием необходимого количества времени при удержании кнопки пуска, а иначе он может не запуститься. У разных моделей в паспортах всегда подробно описывают порядок запуска. Будьте особенно осторожны при работе с газовым оборудованием, так это очень опасный вид топлива, отличающийся слабым запахом и высокой взрывоопасностью. Не пренебрегайте мерами безопасности при работе с устройством, не нарушайте порядок работы с ним. При малейшем отклонении от нормальной работы сразу проводите мероприятия по ремонту и наладке оборудования, включая вызов специализированного мастера. Соблюдайте требования по устройству помещения котельной и вентиляции. От этого напрямую зависит ваша безопасность нахождения в доме.

Подводя итог, можно сказать, что газовая отопительная установка в настоящее время — одно из самых популярных устройств из автономных источников отопления. Экономическая составляющая всегда интересует простого обывателя. Коммунальные расходы отнимают значительную часть бюджета семьи. Рост тарифов, с ежегодной индексацией, приводит к постепенному росту уровня цен за услуги населению.

Потребитель старается найти любую возможность уменьшить эти расходы. Стоимость природного газа в настоящее время невысока, по сравнению с другими энергоресурсами. Поэтому выгодно газифицировать дома и устанавливать систему отопления, работающую на газе. Даже если на период строительства, установки и наладки на неё/приходится изрядно потратиться, то это впоследствии всегда окупается.

Как удалить воздушные пробки

Схема правильного расположения котла и дымохода.

Просто подключить систему, наполнив ее водой, мало. Работать она не будет либо ее эффективность станет крайне низкой. Чтобы осуществить полноценный первый запуск оборудования, необходимо из системы спустить весь воздух, который в ней накопился. Современный газовый котел может иметь специальную систему для автоматического сброса воздуха при заполнении, но эффективность таких систем низкая. Это означает, что требуется ручной сброс воздуха из основных и прочих систем во время подключения. Только после этого можно осуществлять запуск.

Удаление воздушных пробок во время подключения производится не только у циркуляционного насоса, котла, но и во всех радиаторах отопления. При этом процесс начинать рекомендуется именно с радиаторов. Специально для этого они оборудованы так называемыми кранами Маевского, которые надо просто открыть, подставив под них тазик. Сначала будет слышен легкий свист — это воздух постепенно выходит из системы. Если пробки устранены, то начинает течь вода. Если батареи освободились от воздушных масс, то краны надо закрыть. Такая простейшая процедура проводится с каждым радиатором, из обязательно надо проверить и очистить от пробок. Когда из всех радиаторов воздух будет удален, стрелка манометра установится на нужном значении. Перед тем как котел газовый включить, надо в систему добавить теплоноситель, то есть подпитать ее жидкостью.

Далее надо полностью удалить все воздушные пробки из циркуляционного насоса, для чего требуется разборка некоторых частей котла. Работа эта простая, надо лишь снять лицевую панель котла, после чего найти деталь цилиндрической формы, которая имеет посередине корпуса крышку, на ней есть прорезь для отвертки. Котел надо запустить, то есть подать питание, поставить регулятор нагрева на необходимое рабочее положение. После этого раздастся слабый гул — это заработает циркуляционный насос. Можно услышать бульканье, другие звуки. При помощи отвертки крышку в найденной детали надо слегка открутить, делается это следует, пока не пойдет вода. Как только жидкость начнет просачиваться, крышку надо закрутить обратно. Такую процедуру требуется провести 2-3 раза, после чего воздушные пробки полностью покинут систему, а звуки и бульканье пропадут, насос начнет работать тихо. Сразу же после этого сработает электрический поджиг оборудования, газовый котел начнет свою работу самостоятельно.

Давление в отопительной системе требуется выровнять, добавляя воды до требуемого уровня. Система постепенно прогревается, начинает входить в нормальный рабочий режим. Подключение и первый запуск для любого отопительного оборудования является процессом сложным, требовательным. От правильно выполненной подготовки, запуска, регулировки системы зависит то, насколько отопление будет эффективным.

Удаление воздушных пробок

В котлах может быть предусмотрена автоматизированная система удаления воздушного пространства, но часто она работает не до конца. Поэтому спустить воздух лучше вручную. Это нужно для того, чтобы котёл работал бесперебойно.

Воздух нужно спускать из насоса циркуляции, самого оборудования и со всех радиаторов системы отопления. Начните с последнего. Спустите с них воду в тазик, открыв краны Маевского. Выход воздуха из системы будет сопровождаться лёгким свистом. Как только потекла вода — пробки удалены. Можно закрыть краны.

Кран Маевского предотвращает выход воды из системы отопления

После очистки всех радиаторов давление упадёт. Его нужно поднять до нормы.

Следующим этапом будет устранение воздуха из циркуляционного насоса. Чтобы это сделать, необходимо разобрать несколько частей котла.

1. Снимите лицевую панель котла.
2. Внутри найдите цилиндрическую деталь с крышкой с прорезью под отвёртку.
3. Запустите котёл и установите нагревательный регулятор в нужное для работы положение. Вы услышите слабый гул — началась работа циркуляционного насоса. Иногда этот процесс сопровождается бульканьем и другими звуками.
4. Снимите крышку с цилиндрической детали с помощью отвёртки.
5. Как только начнётся просачивание воды, закрутите крышку на место.
6. Повторите это 2–3 раза. После этого посторонние звуки должны пропасть, насос будет функционировать беззвучно.

После всех правильно проделанных процедур можно зажечь котёл, и он начнёт работу в нормальном режиме. Выровняйте давление до нужного уровня ещё раз, чтобы котёл работал правильно.

Первый запуск отопительного оборудования — процесс несложный, но к нему нужно отнестись со всей серьёзностью и ответственностью. Не пренебрегайте правилами. От точного их исполнения будет зависеть вся работа системы отопления.

Устройство настенного котла BAXI (схема)

1. Вентилятор
2. Первичный теплообменник
3. Термостат перегрева
4. Датчик температуры контура отопления
5. Газовый клапан
6. Вторичный пластинчатый теплообменник
7. Мотор трехходового клапана
8. Трехходовой клапан с байпасным клапаном
9. Реле минимального давления
10. Датчик температуры контура ГВС
11. Датчик протока ГВС
12. Пневмореле (датчик тяги)
13. Электрод зажигания
14. Электрод контроля пламени
15. Газовая горелка
16. Газовая рампа с форсунками
17. Расширительный бак
18. Насос с автоматическим воздухоотводчиком
19. Кран слива
20. Предохранительный клапан
21. Кран заполнения
22. Манометр
23. Вход в систему отопления
24. Выход ГВС
25. Подача газа
26. Вход холодной воды
27. Возврат из системы отопления

Особенности

Для того чтобы включить газовый котел, нужно хорошо знать его устройство, а также системные особенности.

Первым делом необходимо рассмотреть конструкцию стандартного АГВ.

• Котел, оснащенный автономным газовым нагревателем. Это бак, который располагается в кожухе.
• Труба, которая находится внутри этого бака. В ней происходит сгорание газа, за счет чего и нагревается вода. Продукты горения, которые образуются внутри, выходят наружу через дымоход.
• Приборы отопления. Например, в контур системы отопления проходит горячая вода. Затем происходит ее циркуляция по всем трубам. Когда вода остывает, то направляется обратно, чтобы подогреться. Все это – замкнутая самотечная система отопления.
• Расширительный бак, который устанавливается сверху, над газовым котлом. Он позволяет воде, которая при нагревании расширяется, выходить наверх.
• Насос. Его располагают за газовым котлом, что позволяет эффективно перекачивать воду через всю систему. Быстроту перемещения теплоносителя по всей системе можно увеличивать и уменьшать. Все эти процессы контролируются при помощи автоматики.

Такие отопительные приборы имеют как недостатки, так и достоинства.

Среди плюсов можно отметить следующие моменты.

• АГВ безопасны и надежны в эксплуатации, совсем независимы от электричества, имеют возможность для установки блокировки автоматики.
• Состоят из разных видов водонагревателей. Сюда относятся как напольные, так и настенные конструкции.
• Такие агрегаты довольно просты, их легко ремонтировать и обслуживать.
• Стоят они не очень дорого, к тому же такие модели очень экономичны.

Переносные и стационарные запальники для газового котла

Выше уже упоминалось, что по типу установки выделяют переносные и стационарные запальники. Рассмотрим подробнее.

Блок запальных электродов для газового котла Viessmann

Переносные. Такие устройства присоединяются к газопроводу при помощи резинотканевых шлангов. Обязательно наличие канатки на штуцере газопровода и запальнике (для натягивания конца шланга). Необходим монтаж крана отключения на газопроводе до шланга. Для проведения запального устройства в топку в обмуровочной кладке должно быть отверстие в диаметре d > 50 мм.

Топкам с максимальным разрежением 8 кгс/м² подходят однофакельные запальники с давлением средним или низким. Здесь устройство запальника газового котла – это горелка с частичной воздушной инжекцией. Газ удаляется из сопла, тем самым подсасывая воздух через отверстия в конструкции инжектора. Образованная смесь газа и воздуха движется через смеситель и удаляется из огневого насадка в защитный кожух с отбортовкой. Тут начинается горение газа. С переменой давления и газового состава в запальнике нужно изменить лишь диаметр сопла. Если в топке есть избыточное давление, то запальник должен выдавать полностью подготовленную смесь воздуха и газа, которая получается при среднем газовом давлении в инжекции, а при низком – в запальнике с принудительной воздушной подачей.

Про горелки для газовых котлов можно прочитать здесь.

Стационарные. Такие устройства имеют повышенный уровень безопасности и лёгкий розжиг главной горелки. Факел обязан быть устойчивым, какой бы ни был рабочий режим котла, должен хорошо поджигать смесь воздуха и газа горелки, с лёгкостью зажигаться запальником переносного типа либо электроприбором.

Запальная пилотная горелка Sit

Данный запальник может:

• являться отдельным блоком газовой горелки либо её частью;
• быть однофакельным либо многофакельным;
• запускаться от основной горелки или функционировать на постоянной основе;
• поджигаться электрическим способом либо на дистанции.

Стационарный запальник подразумевает подачу газа от газопровода до запорных приборов главной горелки.

Опрессовка и промывание

Опрессовка системы – не самый необходимый подготовительный этап, но желательный, поскольку заранее покажет дефекты и течи, если они есть.
Опрессовку не всегда делают, из-за отсутствия специального насоса и нежелания вызывать бригаду, но если отопление даст сбой в разгар холодов, затраты могут быть гораздо больше!

Особенно важно проводить проверку новой системы и той, которая наоборот, служит уже несколько лет. Стоимость опрессовки в строительных фирмах от 3000 руб

Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб

Стоимость опрессовки в строительных фирмах от 3000 руб. Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб.

Классификация

Существует огромное количество типов данного оборудования, что позволяет подобрать для себя подходящий по всем параметрам.

Таблица: типы газовых котлов

Газовый котёл может располагаться на полу и стене

Напольные котлы от настенных отличаются широким диапазоном регулировки мощности. Таким оборудованием можно обогреть помещение в 200 м2. Если подключить к нему бойлер, то вы сможете обеспечить себя ещё и горячей водой.

Настенный газовый котёл отлично впишется в любой интерьер

Одноконтурным котлом можно обогревать что-то одно: или теплоноситель, или отопительную систему, или горячее водоснабжение. При использовании двухконтурного можно одновременно подключать отопление помещения и подачу горячей воды.

Котлы с естественной тягой отличаются тем, что продукты сгорания выводятся с помощью постоянных притоков уличного воздуха. Ими чаще отапливают нежилые помещения и маленькие домики. В котлах с вентиляционной тягой она является принудительной. В них горение происходит в закрытой камере. Специальный дымоход оснащён внешней и внутренней трубами, через которые осуществляется забор воздуха. Они не сжигают кислород помещения, не нуждаются в дополнительном притоке воздуха, чтобы поддерживать горение.

В комнате, где стоит газовый котёл, должна быть хорошо продумана вентиляционная система

У оборудования с электронным запалом процесс включения автоматизирован. Такие модели экономичнее котлов с пьезорозжигом, поскольку в них отсутствует специальная деталь с постоянно горящим пламенем. Если подача электричества прерывается, то оборудование перестаёт функционировать, но автоматически возобновляет работу при возвращении энергии.

Также классифицируют котлы по энергоэффективности:

• конденсационные;
• конвекционные.

Вторые не образуют конденсата, который может растворять кислоты, находящиеся на стенах устройства. Но теплоотдача в нём более низкая.

Виды запальников

Запальник для газового котла – это незаменимое устройство в конструкции газового агрегата, в функции которого входит розжиг основных горелок и регулировка пламени.

В таблице представлены всевозможные виды запальников для газового котла, различаемые по способу установки, принципу воздушной подачи, условиям функционирования, в зависимости от типа зажигания, наличия разных функций.

Почему гаснет запальник газового котла?

Сопроводительные работы при запуске газового котла

Первый запуск предполагает опрессовку и промывку системы. Данный этап обходят многие специалисты, но все же рекомендуется от него не отказываться. Для того чтобы осуществить все дальнейшие операции, будет необходимо использование нагнетательного насоса. Опрессовка системы производится, чтобы определить прочность и плотность всех компонентов и соединений системы. При проведении опрессовки система проверяется на наличие утечек. Опрессовка может быть произведена водяным столбом или сжатым воздухом. Для этого следует закачать воду под давлением, которое равно полуторному показателю рабочего давления, после этого система должна оставаться в покое в течение 15 минут. Затем следует восстановить рабочее давление. Если манометр в ходе опрессовки показал снижение давления, это означает, что где-то образовалась протечка. Следует устранить дефекты, проведя после этого повторный процесс опрессовки.

Далее следует заняться промывкой системы, это считается непременным процессом, который должен сопровождать первый запуск агрегата. Первоначально следует произвести черновую промывку, которая удалит легкие взвеси. Процесс промывки должен быть произведен при давлении, равном 4 бар. Чистовая промывка станет вторым этапом, для чего следует использовать нагнетательные насосы. Есть вероятность, что возникнет засорение фильтров, установка которых производится непосредственно перед котлом. Если это произошло, следует перекрыть отсекающий вентиль и прочистить фильтр, предварительно его разобрав.

Возможные поломки газового котла

Бывает такая проблема: после того, как отпускаете пусковую кнопку, запальник гаснет. Такая неисправность связана с поломкой системы автоматики газового котла. Но пользоваться котлом с отключенной автоматикой, ни в коем случае нельзя. Связано это с тем, что при погасании пламени из-за сильного потока воздуха или при непредвиденном прекращении подачи газа может начаться поступление подачи газа в помещение.

Таким образом, пламя запальника начинает соприкасаться с термопарой. Термопара нагревается за 30-40 с, и на ее выводах появляется ЭДС. Ее достаточно для срабатывания электромагнита. Таким образом, фиксируется шток в нижнем положении. После этого можно отпустить пусковую кнопку.

Датчик тяги располагается в верхней части газового котла, рядом с трубой для отвода продуктов горения в окружающую среду. Такой прибор состоит из контакта и биметаллической пластины.

Если труба засоряется, то происходит резкое повышение ее температуры. Биметаллическая пластина начинает нагреваться и происходит разрыв цепи подачи напряжения на электромагнит. Таким образом, шток не может удерживаться электромагнитом и вентиль закрывается. А значит и подача газа остановится.

Пьезорозжиг газового котла

Блок автоматики газового котла с пьезорозжигом.

Пьезорозжиг действует подобно пьезоэлементу в зажигалках. В котельном оборудовании, для задействования данного элемента используется специальная кнопка на корпусе газового котла. Нажатие на кнопку пользователем оборудования приводит к возникновению искры и запуску процесса горения газа.

Кнопка пьезорозжига для котла Beretta.

Фактически, способ розжига полуавтоматический. Это еще не автомат, но и спичку к горелке подносить не приходится. Чем хорош пьезорозжиг?

Во-первых, простой конструкцией. Вышедший из строя агрегат можно попробовать починить своими руками, либо заменить старый блок розжига газового котла новым, что обойдется не дорого.

Во-вторых, пьезорозжиг – аналоговый элемент, не требующий электричества для процесса работы. Если у вас на участке не будет электричества, запуск котла с помощью пьезорозжига осуществляется без проблем. Плюс ко всему, котельное оборудование с пьезорозжигом стоит дешевле по объективным причинам, хотя и ненамного.

Пусконаладка напольного котла

Вводная информация

Автоматика ЕвроСит 630 – это многофункциональное устройство, регулирующее подачу газа. Оно предоставляет возможность регуляции температуры, полного выключения основной горелки.

Предназначение:

• автоматическая регулировка подачи газа;
• контроль безопасности работы газового оборудования.

Стоит отметить непростой метод включения устройства. В его защиту можно сказать, что таким образом производитель побеспокоился о безопасности своего потребителя, безопасности работы газового оборудования.

Старт газового котла

Работа газового котла начинается со запуска автоматики. В ситуации использования клапана 630 ЕвроСит процесс запуска будет состоять из нескольких этапов. Их следует выполнять в соответствии с установленным порядком:

• включение крана на стояке;
• включение пилотной горелки;
• включение основной горелки;
• регулировка и выставление температуры.

Поэтапное описание процедуры запуска

Первым делом следует включить подачу газа в систему. Для этого необходимо открыть кран на стояке.

Теперь можно приступать к работе с газовым клапаном. Для этого надо сконцентрироваться на рукоятке управления устройства. Изначально она располагается в положении «выключено». Ее необходимо перевести в положение «розжиг» (изображение огня на регуляторе). После этого надо нажать на рукоятку для того, чтобы началась принудительная подача газа на пилотную (запальную) горелку. Теперь следует нажать на кнопку пьезорозжига, продолжая удерживать рукоятку в нажатом состоянии. Наличие пламени на пилотной горелке говорит о том, что все сделано правильно. Рукоятку следует держать в нажатом положении следующие десять секунд после нажатия и в процессе проверки наличия пламени. Это необходимо делать для запуска механизма газового котла.

По прошествии десяти секунд нужно отпустить рукоятку управления и еще раз проверить наличие пламени на пилотной горелке. Если пламени на горелке нет, то следует повторить все описанные выше операции. При этом придется увеличить время нажатия на рукоятку управления.

Если пламя на запальной горелке имеется, то можно переходить к розжигу основной горелки. Для этого рукоятку управления надо перевести в положение от «1» до «2», поворачивая ее против часовой стрелки. О правильности действий будет свидетельствовать возникшее пламя основной горелки. Убедившись в его наличии, рукоятку управления можно перевести в положение от «1» до «7». Позицию нужно выбирать исходя из того, какую температуру теплоносителя необходимо получить. В ситуации с моделью EuroSit 630 цифре 7 на рукоятке соответствует температура в 90 градусов. Это максимально возможное для модели значение. Соблюдая все эти действия запуск газового котла пройдет без проблем

Отключение устройства

Для отключения газового котла необходимо отключить газовый клапан. Имеется два варианта отключения:

• отключение основной горелки;
• отключение основной и запальной горелки.

В первом случае рукоятку управления надо повернуть по часовой стрелке и установить в позиции «розжиг». Основная горелка после этого будет отключена, но пилотная горелка будет продолжать свою работу.

Во втором случае ту же рукоятку управления требуется повернуть по часовой стрелке до достижения позиции «выключено». Эти действия завершат подачу газа на все горелки. В подтверждение выключения устройства прозвучит щелчок. Пламя также исчезнет. Теперь подача газа прекращена.

Розжиг газовой горелки котла №1.

Стр 6 из 20 Непосредственно перед розжигом включают дымосос и вентилятор и продувают топку и дымоходы в течение 10-15 минут. Окончание; вентиляции топки и дымоходов определяют взятием пробы на наличие газа газоанализатором в верхней части топочного пространства и в устье горелки.

Перед включением дымососа необходимо вручную провернуть вал дымососа и убедиться в том, что крыльчатка не задевает корпус. Проверяют по приборам КиП давление газа, воздуха, разряжение в топочном про­странстве.

Значение этих параметров должно соответствовать данным в режимной кар­че.

После выполнения вышеуказанных операций можно приступить к розжигу котла.

Открывают кран К-4 и поджигают газ в ЗУ, в течение 2-3 минут прогревают его, доби­ваясь устойчивого горения.

Поднося ЗУ к амбразуре горелки и, плавно открывая задвижку Г-12, разжигают горелку, одновременно начав подачу воздуха.

Регулируют разряжение. Увеличение тепловой нагрузки горелки происходит следующим образом: сначала добавляют газ, затем воздух (уменьшение тепловой нагрузки горелки происходит в обратном порядке: сначала уменьшают подачу воздуха, затем газа и регулируют раз­ряжение). Если при розжиге произошел отрыв пламени от грелки, то необходимо немедленно закрыть Г-12, провентилировать топку в течение 10-15 минут, взять пробу на отсутст­вие газа в топочном пространстве и, предварительно выяснив причину отрыва, повто­рить розжиг.

Если розжиг произошел удачно, факел горелки горит устойчиво, пламя оранжевого цвета, то в этом случае закрывается кран К-3 на свечу безопасности СБ-1 и запальник убирается из запального отверстия и отключается.

Далее необходимо сцепить молоток П3К с коромыслом и включить защиту котла (автоматику безопасности), произвести запись в сменном журнале о дате и времени растопки котла.

Аварийная остановка котлоагрегатов и печей действием защит. Подача газа на установку должна быть немедленно прекращена действием защит при: — погасании пламени горелок; — недопустимом увеличении или уменьшении давления газа перед

Подготовительный этап

Прежде чем запустить отопительный агрегат, необходимо провести ряд подготовительных работ, включающих:

• наполнение контура отопления;
• устранение воздушных пробок;
• дополнительная проверка исправности оборудования.

Наполняем систему

Если установлен современный газовый котел, то процесс наполнения контуров системы отопления не представляет особой сложности. Для этого используется специальный патрубок, к которому подводится подача теплоносителя. После открытия крана контуры начнут наполняться водой.

Состояния системы отопления контролируется специальными приборами – манометрами. Показания этих приборов позволяют отслеживать показатели рабочего давления в системе. После того, так манометр покажет значение давления 1,5-2,0 атмосферы, нужно будет прекратить подачу теплоносителя.

Удаляем воздух

Наличие воздушных пробок не позволяет теплоносителю свободно циркулировать в системе. Многие модели современных котлов оборудованы устройством, позволяющим автоматически выпускать воздух, попавший в систему.

Но зачастую работа таких устройств недостаточно эффективна. Поэтому специалисты рекомендуют произвести сброс воздуха из радиаторов и циркуляционного насоса. Для удаления воздушных пробок из радиаторов, последние оснащаются кранами Маевского. Чтобы устранить пробку, необходимо:

• поставить под кран любую емкость;
• открыть кран;
• стравливать воздух до того момента, когда начнет литься вода;
• закрыть кран.

Такую процедуру нужно поделать с каждым радиатором отопления.

Более сложной операцией является сброс воздуха из циркуляционного насоса, для этого необходимо:

• снять крышку с котла;
• найти, где установлен насос, выглядит он, как цилиндр с крышкой, имеющей прорезь;
• запустить котел в работу (как это сделать, будет рассказано ниже);
• при включении агрегата начнет свою работу и циркуляционный насос;
• если этот агрегат завоздушен (а так обычно бывает, если осуществляется первый запуск после заполнения системы водой), при работе он будет издавать булькающие звуки;

• при помощи отвертки нужно аккуратно начать откручивать крышку с прорезью;
• сначала из-под крышки начнет выходить воздух, а после того как польется вода, нужно закрутить крышку назад;
• если булькающие звуки не прекратились, то нужно повторить операцию;
• после того, как воздушная пробка будет ликвидирована, насос станет работать тихо, а котел перейдет в рабочий режим.

Дополнительная проверка

Прежде чем запустить агрегат, необходимо:

• убедиться, что газопровод герметичен, то есть счетчик не фиксирует расхода газа при закрытом газовом клапане на агрегате;
• проверить, срабатывает ли система автоматики, отключающая котел при возникновении аварийных ситуаций;
• проверить наличие тяги.

Если хотя бы одно из приведенных выше условий не выполняется, запуск производить нельзя.

Как зажечь котел Dani

Открыть кран на газопроводе перед аппаратом (котлом).

2. Повернуть ручку управления до упора (против часовой стрелки) к положению воспламенения и нажать вниз, подержать нажатой 5-10 с (время удержания которое необходимо для вытеснения воздуха из трубки запальной горелки), и повернуть дальше, не отпуская ручку, до среднего положения (при этом должен последовать щелчок). Если запальная горелка загорелась, то необходимо придержать ручку управления в нажатом положении не менее 15 секунд и плавно отпустить. Затем повернуть ручку управления в положение (аппарат (котел) включен) для розжига горелки, при этом пламя на запальной горелке не должно гаснуть.

3. Запальная горелка может не загореться, пока давлением газа не будет вытеснен воздух из трубки запальной горелки. Если же пламя погаснет, операцию повторить не менее чем через 1 минуту. Если горелка по какой-либо причине не загорелась и запальная горелка погасла, повторить зажигание не ранее чем через 5 минут.

4. Регулирование температуры теплоносителя в аппарате (котле) осуществляется поворотом ручки регулировки температуры в положение 1- 7. Положение 7 ориентировочно соответствует – температуре 90° С.

Рисунок. Газовый клапан “HONEYWELL”

Последовательность включения аппарата (котла) с газовым клапаномEUROSIT

Рисунок. Газовый клапан «EUROSIT»

1. Открыть дверцу аппарата (котла). Убедитесь, что ручка управления и регулировки температуры (ручка управления) находится в положении (аппарат (котел) выключен). Открыть кран на газопроводе перед аппаратом.

2. Повернуть ручку управления против часовой стрелки в положение пьезорозжига.

3. Нажать ручку управления до упора и не отпуская ее, нажать до щелчка кнопку пьезорозжига. удерживайте ручку управления в нажатом положении в течение 5-10 секунд.

4. Отпустить ручку управления и проверить наличие пламени на запальной (пилотной) горелке

5. Если нет пламени, повторить действия, увеличивая время нажатия ручки управления.

6. Регулирование температуры теплоносителя в аппарате (котле) осуществляется поворотом ручки управления в положение 1-7. Положение 7 ориентировочно соответствует – температуре 90°С.

Последовательность включения аппарата (котла) с газовым клапаном «ЗАО Машзавод»

ВНИМАНИЕ! Перед розжигом аппарата (котла) проверьте закрытие крана основной горелки

1. Открыть дверцу аппарата (котла) и, убедившись, что кран 3 перед горелкой закрыт, открыть кран на газопроводе перед аппаратом (котлом).

2. Нажать пусковую кнопку 1 до упора и, удерживая ее, нажать до щелчка кнопку пьезорозжига 2. Запальная горелка может не загореться, пока давлением газа не будет вытеснен воздух из трубки запальной горелки. В этом случае нажать на кнопку пьезорозжига несколько раз, не отпуская кнопки 1 до полного розжига запальной горелки.

3. По истечении 30 секунд (считая с момента появления пламени на запальной горелке) отпустите пусковую кнопку, при этом пламя на запальной горелке не должно гаснуть. Если же пламя погаснет, операцию повторить, не ранее чем через 5 минут.

Рисунок. Газовый клапан ЗАО «Машзавод»

4. Открыть кран горелки 3, для чего плавно повернуть ручку крана на 90° против часовой стрелки (ручка крана должна располагаться параллельно газовой трубе). Основная горелка должна загореться. Если горелка по какой-либо причине не загорелась, а запальная горелка погасла, то необходимо закрыть кран горелки 3 и повторить операции снова, но не ранее чем через 5 минут.

5. Поворотом ручки регулировки температуры 4 установить требуемую температуру нагрева теплоносителя в аппарате (котле). Нагрев контролируйте по указателю температуры 1. Регулирование температуры теплоносителя в аппарате (котле) осуществляется поворотом ручки управления в положение от А до Е. Положение Е ориентировочно соответствует температуре 90ºС теплоносителя в ёмкостном теплообменнике. Метка 5, соответствующая задаваемому положению температуры на ручке регулировки температуры, должна совпадать с меткой 6 на корпусе газового клапана.

Спасибо, всем тепла.

Подготовительный этап

Как правило, в теплое время теплоснабжающей конструкцией не пользуются. Поэтому перед тем, как запустить в частном доме отопление, необходимо убедиться в целостности и надежности ее элементов и выполнить ряд подготовительных работ. До того, как пользоваться закрытой системой обогрева, нужно определить величину отклонения ее фактических показателей от расчетных параметров.

По правилам, подготовка к отопительному сезону выполняется в определенной последовательности. В первую очередь осуществляют визуальный осмотр коммуникаций и отопительного оборудования. Для владельца недвижимости не должен стоять на первом месте вопрос относительно того, как запустить в работу радиатор. Прежде всего, ему нужно убедиться в отсутствии механических повреждений на корпусе прибора и проверить надежность его присоединения к трубопроводу.

Также до того, как запустить систему отопления, осуществляют ряд профилактических мероприятий:

1. Проверка состояния системы дымоотведения. Чтобы запустить котел, в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости прочищают от сажи и осматривают целостность трубы. В кирпичной конструкции при необходимости заменяют поврежденные элементы. На оцинкованных трубах удаляют ржавчину, если она имеется.
2. Визуальный осмотр труб. Без этого запускать систему обогрева опасно. Нужно выяснить, насколько герметичны трубы, нет ли трещин или заметных дефектов.
3. Контроль состояния батарей. Управляющая компания прежде, как запустить отопление в многоквартирном доме, должна предупреждать об этом жильцов, а те проверять целостность радиаторов. Нельзя отключать отдельные приборы от теплосети. При заполнении трубопроводов убеждаются в отсутствии протечек теплоносителя.

Это перечень правил, без соблюдения которых первый пуск системы не следует делать. Чтобы старт отопительного сезона прошел корректно, необходимо провести ряд мероприятий. Проверочный запуск системы теплоснабжения в многоквартирном здании производят за 1– 2 месяца перед началом отопления. В это время владельцам недвижимости лучше находиться дома, чтобы убедиться в том, что нет протечек.

Как устроен и как работает котел Лемакс

Местом расположений предприятий фирмы Лемакс выступает российский город Таганрог. Поставка основных комплектующих для собираемого на собственных мощностях котельного оборудования осуществляется как западными, так и отечественными партнерами. Изготовлением теплообменника и корпуса в основном занимаются российские предприятия, ну а блоки управления, автоматика и горелки поступают из-за рубежа.

Котлы данного типа могут оснащаться как открытыми, так и закрытыми камерами сгорания. На корпусе агрегатов всегда имеются регуляторы давления и температуры. Включить котел Лемакс, как правило, можно не только от сети: некоторые модели вообще не зависят от электрической энергии. Как гласит техника безопасности, прибор фирмы Лемакс всегда должен коммутироваться с дымоходом. Для установки оборудования подходят только помещения с хорошей вентиляцией.

Характерными особенностями таганрогских приборов выступает простота процедуры, как зажечь котел Лемакс. Вне зависимости от того, сколько контуров обслуживает это оборудование, и какой именно материал был использован для его изготовления, коммутация его с электросетью обычно не вызывает особых сложностей. Обязательным условием является использование в схеме, как включить газовый котел Лемакс, стабилизатора напряжения (любой скачок может спровоцировать поломку аппарата).

Котел Лемакс состоит из следующих узлов:

• Газовой горелки.
• Клапана.
• Платы управления.
• Расширительной емкости.
• Циркуляционного насоса.
