Как изготовить вентиляционный дефлектор своими руками

Достоинства и недостатки

Основным преимуществом ротационного дефлектора является увеличение тяги в вытяжном канале в среднем на 20%. Это достигается за счет образования разряжения воздуха на входе турбодефлектора при его работе. Увеличение тяги будет зависеть от скорости вращения активной головки, а ее обороты — от скорости потока воздуха.

Кратко можно выделить следующие преимущества вращающегося дефлектора:

полная автономность работы;
исключение влияния погодных факторов (осадки, резкие порывы ветра) на воздухообмен;
увеличение тяги ~ на 20% при минимальных затратах;
исключение «обратной тяги»;
невысокая стоимость при значительном повышении эффективности вентсистемы;
защита вентиляционных шахт от попадания в них посторонних предметов;
уменьшение жировых отложений и запыленности вентиляционных каналов;
большой срок эксплуатации (не менее 15 лет);
не требуется особых навыков при установке;
возможность декоративного оформления выхода канала.

К основному недостатку устройства относится зависимость его эффективности от погодных факторов, а именно – отсутствие ветра. В полный штиль такое устройство перестает выполнять свою уникальную функцию, но при этом остаются в действии другие его качества, как у обычного типового дефлектора.

Также к недостаткам можно отнести обледенение турбины в зимнее время года. В этом случае придется сбивать ледяную пленку с лопастей, чтобы восстановить работу механизма.

Особенности работы устройства

Вентиляционный дефлектор устанавливают для увеличения тяги в воздуховодах, шахтах и каналах. Это устройство, отклоняя воздушные потоки создаваемые ветром, создает на выходе системы вентиляции зону пониженного давления. Воздушные массы, находящиеся в трубе, стараясь компенсировать разряжение, поднимаются к оголовку трубы, тем самым увеличивая тягу.
Это описание принципа действия всех дефлекторов, конструкций которых существует огромное количество. Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу (принцип аэрографа).

Грамотное использование дефлектора способствует увеличению производительности всей вентиляционной системы до 20%, особенно полезен он на вентиляционных каналах с большими горизонтальными участками и изгибами.

Кроме того, дефлектор на вентиляционной трубе прекрасно защищает от попадания внутрь различного мусора, мелких птиц, насекомых, а главное, атмосферных осадков. В основном, материал, из которого изготавливают эти аппараты, стойкий к коррозийным проявлениям. Это оцинкованная или нержавеющая сталь, керамика или пластик.

Турбодефлектор своими руками

Чертежи для турбодефлектора
Есть 2 варианта самодельного турбодефлектора, который без труда конструируются собственноручно. В первом случае корпус делается из металлической емкости в форме цилиндра. Лопасти вырезаются из стенок, их нужно отогнуть наружу. На поворотной оси устанавливается корпус без применения подшипников. Основание делается из куска металлической трубы подходящего диаметра. Установка крепится к выходу вентиляции хомутом. Конструкция уступает по внешнему виду заводским моделям, поэтому ставится на хозяйственных постройках.

Второй вариант делается с использованием чертежа турбодефлектора, который переносятся на картон, детали вырезаются ножницами. На металл части переносятся с помощью готовых выкроек. Перед скреплением между собой делается примерка и подгонка. Для соединения используются саморезы, болты с гайками и металлические полосы. Диаметр кольца измеряется по месту установки, вал и втулка изготавливаются из одного металла.

Чертежи

Вначале проводится расчет потребности, затем делаются чертежи, которые можно скачать в интернете. Чертеж имеет значение, если ограничено количество листовой стали. Так детали будут располагаться компактно и не потратится лишняя площадь. Вырезанные детали составляются в макет для проверки точности размеров.

Рассчитать потребность в устройстве можно по формуле N = V / P, где:

N — число дефлекторов;
V — вентилируемый объем;
P — производительность устройства (есть в техническом паспорте).

Вентилируемый объем рассчитывается произведением объема комнаты на требуемый воздухообмен.

Электрический вентилятор, как усилитель тяги

Электрические вентиляторы, специально предназначены для установки и использования их в каминах и печах функционирующих посредством применения дров. В среде, которой имеется большой процент копоти, сажи и при высоких температурах.

О том, как улучшить тягу дымохода, с помощью вентилятора, вы можете узнать из следующих инструкций.

Корпус электрического вентилятора изготавливается из высокопрочной оцинкованной стали. В качестве основного элемента, служащего защитой, выступает специальная решётка встроенная внутрь конструкции. Именно она служит защитой и препятствует попаданию внутрь конструкции, различной грязи и инородных предметов. Подробней об установке и самой конструкции электрического вентилятора можно узнать, посмотрев видео в этой статье.

Для работы такого вентилятора необходимо специальный двигатель, который работает бесперебойно и в любую погоду. Если вы не знаете, как усилить тягу в дымоходе, такой вариант поможет осуществлять самостоятельный контроль не только за своей работой, но и температурным режимом.

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

лист плотной бумаги для чертежа и макета;
маркер для разметки;
заклепочник для соединения элементов конструкции;
ножницы по металлу для вырезания деталей;
дрель;
молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

диаметр верхней части дефлектора — 1.25d;
диаметр наружного кольца — 2d;
высота конструкции — 2d+d/2;
высота кольца – 1,2d;
диаметр колпака — 1,7d;
расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Преимущества и недостатки турбодефлеторов

Что получит пользователь, который сделает турбодефлектор вентиляционный своими руками или купит его? Массу преимуществ и только положительные впечатления о его работе. Вот плюсы, которыми обладает изделие для вентиляции или дымохода:

Головка турбодифлектора, которая вращается, усиливает воздухообмен в вентиляционной или дымоходной трубе. Обратная тяга не образуется, а подкровельное пространство не накапливает конденсат. К тому же ротационное устройство работает намного лучше, обычный дефлектор.
Изделие работает исключительно на ветровой энергии, не потребляя электричество. Поэтому лишних расходов не будет, в отличие от использования электрических вентиляторов.
Если должным образом ухаживать за оборудованием и выполнить правильный монтаж, то срок службы будет составлять 10 лет, или 100 тыс. часов работы. Если взять турбодефлекторы из нержавейки, то их срок службы составляет 15 лет. К сравнению, вентиляторы работают в 3 раза меньше.
В вентиляционный канал не будут попадать снег, град, дождь, листва, грызуны. Турбодефлектор используется в местностях с сильными и частыми порывами ветра.
Конструкция оборудования легкая, удобная и компактная. Турбодефлекторы, диаметром 20 см и больше имеют вес несколько меньше, чем у дефлектора ЦАГИ. Изделия большого размера, который составляет 680 мм, имеет вес примерно 9 кг. Чтобы понять разницу, скажем, что дефлектор ЦАГИ такого же диаметра имеет вес до 50 кг.
Простота монтажа. Даже новичок справится с такой задачей. Нужна только инструкция и стандартный набор инструментов.

Вот почему турбодефлекторы так часто используются. Но наряду с плюсами, у изделий есть и некоторые минусы:

если сравнивать с другими видами дефлекторов, то турбодефлектор несколько дороже. Правда, если сделать его своими руками, то это обойдется дешевле;
при неблагоприятных атмосферных условиях, например, если нет ветра, низкая температура или повышенная влажность, то устройство может попросту не работать и остановиться. А ведь если дефлектор постоянно находится в движении, то он меньше подвержен обледенению;
использование дефлектора для помещений с повышенным требованием к вентиляции, такими как медицинская лаборатория, производственные помещения, здания с химическими веществами, нельзя считать единственным средством. Все равно нужно устанавливать вентиляторы.

В зависимости от материала изготовления, цена на устройство может быть довольно высокой. Все же этих недостатков очень мало, поэтому многие предпочитают использование дефлектора для своей вентиляционной системы.

Это интересно: Строительство из теплоблоков своими руками

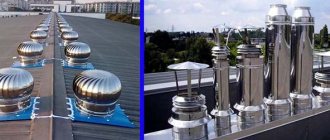

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

Дефлектор Цаги;
Дефлекторы Григоровича;
Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

бывает плоский;
полукруглый;
с открывающейся крышкой или двускатный.

По принципу работы бывает:

ротационный дефлектор;
турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор — флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
Григоровича – также очень популярная конструкция дефлектора.
Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

Все многообразия моделей можно классифицировать по некоторым отличительным качествам:

По форме навершия устройства.
Вращающийся (роторный или турбинный).
Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
имеет простую и понятную конструкцию;
практически не закоксовывается и не засоряется, довольно просто очищается;
по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

сложное тело вращения;
в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
не склонен к обмерзанию и засорению изнутри;
образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
имеет довольно сложные конструктивно-технологические параметры;
не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

К сведению! Замечательным свойством дефлектора является его абсолютная автономность. Устройство, обеспечивающее дополнительный прирост тяги почти на 10-20%, работает без внешних источников электрической или тепловой энергии.
Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
Легкий монтаж не требует специальных знаний и навыков.

Против его применения говорят такие факты:

Устройство достаточно дорогое по сравнению с обычными дефлекторами.
Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Предлагаем ознакомиться Разметка фундамента под баню своими руками

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Галерея изображений

Фото из

Турбинный дефлектор постоянно атакуют атмосферный негатив: дожди, порывистые ветра, низкие и высокие температуры, их резкие перепады

Важно, чтобы выбранное устройство служило долго, так, как прослужит дефлектор из нержавеющей стали. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Окрасив элементы оцинкованного дефлектора перед сборкой эмалью, мы продлим эксплуатацию в два и более раз. Нужно полностью покрыть детали, не допуская пробелов

Нанесенное в заводских условиях полимерное покрытие фактически сравняет сроки эксплуатации устройства из нержавейки и окрашенного дефлектора. Полимерная оболочка предотвратит выветривание цинка

Вытяжное устройство из нержавейки

Оцинкованный турбинный дефлектор

Окрашивание дефлектора водостойкой эмалью

Защитно-декоративное полимерное покрытие

Что такое турбодефлектор, и зачем он нужен? (+видео с устройством)

Турбодефлектор (или ротационный дефлектор) — металлическое изделие, которое устанавливается на выход (на самый верх) вентиляционной шахты. Его задача — усиление естественной тяги.

Кроме основной задачи этот элемент выполняет и защитную функцию. Он защищает вентиляционный канал от птиц, осадков и обратной тяги.

Устройство и принцип работы

Конструктивно изделие состоит из 2 частей:

Турбинная головка — круглая подвижная часть, состоящая из большого количества тонких согнутых пластин, «собранных» с небольшими зазорами между собой. Материал пластин — металл (обычно это оцинкованная сталь или алюминий), толщиной до 1 мм. Головка закреплена сверху опорной части, на подшипниках.
Опорная часть — нужна для крепления к выходу вентшахты. Может иметь прямоугольную, квадратную или круглую форму сечения. Насадка (переход) для монтажа может иметь разные размеры — от небольших (около 10 см) до крупных (более 50 см).

Теперь о том, как работает это изделие.

Турбодефлектор, установленный сверху вентшахты, находится на открытом месте, и обдувается ветром. Воздушный поток, попадающий на лопасти (пластины), приводит их в движение — головка начинает вращаться (а вращаться она может только в одну сторону). Поскольку толщина металла небольшая, для вращения достаточно даже легкого ветра скоростью в 0.5 м/с. Вращаться турбина может только в одну сторону.

За счет вращения пластин в вентканале повышается тяга (разрежение). Как результат — улучшается работа естественной вентиляции: воздух удаляется из помещений более эффективно, и система работает стабильнее.

Сравнение турбодефлектора и дефлектора ЦАГИ (видео)

Где полезно применять?

Турбо дефлектор может использоваться для вентиляции самых различных построек — от жилых частных домов и до промышленных объектов. Если уточнить, то монтаж турбодефлекторов полезен для таких построек:

частные дома — от жилых коттеджей и до летних дачных домиков;
одноэтажные хозяйственные и нежилые постройки: сараи, гаражи, амбары, бани, сельскохозяйственные здания (птичники, хлева);
промышленные предприятия — независимо от того, что именно они выпускают;
многоквартирные жилые дома;
общественные здания;
спортивные комплексы;
офисные и торговые центры;
склады.

Также изделия могут использоваться для вентиляции подкровельного пространства.

Турбодефлектор может ставиться на трубы таких типов:

вытяжные каналы — как отдельные (к примеру, только из гаража), так и «общие» (вентиляционная шахта многоквартирного дома);
дымоходы — каминов, котлов, печей.

Турбодефлектор на крыше частного дома

Если речь идет об установке изделия на дымовую трубу — есть ограничение по температуре. При выборе насадки нужно смотреть, до скольки градусов она может использоваться.

Использовать такие изделия можно как на вытяжных каналах естественной вентиляции, так и на воздуховодах, в которые подводятся механические вытяжки (вентиляторы). Во втором случае турбодефлекторы, за счет усиления тяги, позволяют экономить электроэнергию — реже включать вытяжки.

Плюсы и минусы применения

К плюсам применения можно отнести такие нюансы:

увеличение производительности систем естественной вентиляции;
стабилизация тяги — даже при порывистом ветре разрежение в вытяжном канале будет более стабильным, чем в воздуховоде без турбодефлектора;
работа без электричества;
дополнительная защита вентканала от осадков, птиц, попадания различного мусора;
дополнительная защита канала от наледи — за счет более стабильной тяги и вращения турбины;
эстетичный дизайн — турбодефлекторы не портят внешний вид кровли, независимо от стиля постройки;
небольшой вес (за счет тонких лопастей) — в этом плане турбодефлекторы лучше, чем дефлекторы ЦАГИ (для примера: турбодефлектор диаметром основания 680 мм будет весить около 9 кг, а дефлектор ЦАГИ такого же размера — будет иметь вес около 50 кг);
простота обслуживания, надежность и долговечность — конструкция и принцип работы изделия предельно простые, в них практически нечему ломаться, благодаря чему турбодефлекторы имеют срок эксплуатации примерно в 10-15 лет.

Существенный минус есть только один. Если на улице сильный мороз, есть осадки и нет ветра — головка остановится, и может примерзнуть. Из-за примерзания турбина не будет вращаться, а узкие щели между «лепестками» (пластинами) могут забиться наледью. Как результат — тяга в вентканале может упасть, или вообще исчезнуть.

Справедливости ради — отметим, что такие ситуации на практике встречаются нечасто: абсолютно безветренная погода с сильным морозом и осадками не держится долго.

О производителях и стоимости (+видеообзор с распаковкой турбодефлектора)

На рынках РФ и стран СНГ распространены изделия таких производителей:

Rotowent (Польша). Могут ставиться как на дымоходы, так и на вентшахты — рассчитаны на температуру до +500º.
Турбомакс (Беларусь). Позиционируются как «дымоотводные колпаки», но по факту могут использоваться и для вентканалов.
Эра (РФ).
Турбовент (РФ).

Для ознакомления — приведем стоимость нескольких моделей, имеющих разные размеры:

Диаметр 100 мм, из оцинковки — около 2000-2200 рублей.
Диаметр 110-125 мм, из нержавейки — около 3100 рублей.
Диаметр 150-160 мм, из нержавейки — 3600-3700 рублей.
Диаметр 200 мм, из нержавейки — около 4000-4200 рублей.
Диаметр 315 мм, из оцинковки — около 3900-4000 рублей.
Диаметр 500 мм из нержавейки — около 6900-7000 рублей.
Диаметр 680 мм, из оцинковки — около 12000-13000 рублей.

Наиболее распространенные модели вентиляционных дефлекторов

Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
Парусные или флюгерные дефлекторы.

К сведению! Несмотря на внешние различия в конструкции, все дефлекторные системы работают по одному и тому же принципу инжекции потока.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Система дефлекторов разработки ЦАГИ

Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

Турбина как способ усиления тяги в вентиляционной трубе

В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Парусные и капюшонные модели

Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Самостоятельное изготовление турбодефлектора

Изготовление турбодефлектора своими руками из подручных материалов позволит сэкономить денежные средства. Работу начинают с подготовки чертежа, а также всех необходимых инструментов и материалов. Для работы понадобится следующее:

стальной лист — 0,5-1 мм толщиной или пластиковый;
дрель со сверлами;
картонные листы;
заклепочник;
ножницы.

Создание чертежа

Если нет навыка работ в построении чертежей, то можно воспользоваться готовым проектом. Но при этом все параметры устройства должны соответствовать конкретному изделию, поэтому их тщательно проверяют. При самостоятельном создании необходимо правильно рассчитать характеристики устройства, придерживаясь таблицы с основными размерами:

Диаметр посадки, см	Ширина, см	Высота, см	Высота основания, см
200–250	290–350	290–345	70–100
300-315-355	400-400-450	365-365-385	110-110-110
400–500	495–615	465–635	140–225
630	790	700	250

Ширину диффузора и высоту дефлектора выбирают по внутреннему диаметру дымохода, поэтому вначале определяют его размер. Он станет основой чертежа. Самостоятельный расчет размеров проводят, когда необходимые параметры не совпадают с данными, указанными в таблице.

Процесс изготовления

Каждую деталь вырезают из бумаги согласно чертежу. Готовые эскизы прикладывают к стальному листу, закрепляют и обводят мелом или карандашом. Затем вырезают ножницами по металлу. Сборка и монтаж заключаются в следующем:

С помощью пассатижей все срезы деталей подгибают на 0,5 см. Чтобы сделать края тоньше, загибы отбивают молотком.
Для создания внутреннего цилиндра в заготовке просверливают отверстия под крепления. Элементу придают цилиндрическую форму и фиксируют болтами или заклепками. Чтобы не прожечь металл насквозь, делая отверстия, можно воспользоваться сваркой — полуавтоматом.
Внешний цилиндр делают по такому же принципу, как и внутренний. Для создания колпака заготовку скручивают в форму конуса и соединяют заклепочником.
Из остатков стального листа вырезают 4 полоски длинной до 20 см, шириной — 6 см. Отступив с обеих сторон по 60 мм, делают загиб. Чтобы закрепить полоски на колпаке, необходимо проделать 2–3 отверстия под болты. Их расположение должно быть на расстоянии в 5 см от края детали. Затем полоски закрепляют на внешнем цилиндре и колпаке заклепками.
Готовый диффузор устанавливают на дымоход двумя способами: на трубу или непосредственно на сам дымоход. Лучшим и безопасным вариантом считается установка устройства на трубу, поскольку конструкцию собирают внизу, а затем монтируют на крышу.
Перед установкой устройства необходимо подготовить трубу. Ее размер должен быть шире, чем диаметр дымохода. В трубе и дефлекторе проделывают отверстия под крепления. Их располагают с нижней стороны деталей, отступив от края 15 см. Отверстия в обеих деталях должны соответствовать друг другу.

Разновидности и устройство дефлекторов

По конструктивным особенностям дефлекторы можно разделить на несколько видов:

Поворотные конструкции в виде сачка или капюшона, который закреплен на специальном стержне. Когда ветровой желоб начинает вращаться, возникает турбулентность, и тяга в вентиляционном канале увеличивается.
Модель Цаги — это устройство открытого типа, монтируемое снаружи или внутри трубы. Усиление тяги происходит посредством теплового и воздушного напора.
«Волпер».
Решения Хонженкова — модель открытого типа, похожая на тарелку. Вокруг воздуховода расположена дополнительная стенка.
Устройства, работающие по принципу Григоровича. Внешне они похожи на тарелку, внутри которой установлено несколько пар зонтиков.
Модели в форме звезды.

Все вентиляционные дефлекторы, устанавливаемые на крышу, имеют следующие функциональные детали: два стакана, стопорный кронштейн, приточно-отводящий патрубок, хомут.

Форма внешнего стакана расширяется книзу, а нижняя деталь полностью ровная. Детали надевают друг на друга, а сверху устанавливают крышку на стойках. При этом диаметр крышки имеет больший размер, чем выходное отверстие. Это защищает систему от попадания внутрь осадков.

Принцип действия

Все модели дефлекторов работают по простому принципу:

Газы подсасываются через отверстие в форме кольца, которое находится внизу конструкции. Ветровой поток в это время движется на дымоход сверху вниз.
Когда движение ветра идет в обратном направлении, газ подсасывается через отверстие, расположенное в верхней части.
При горизонтальном направлении ветрового потока газ подсасывается за счет 2 отверстий в форме кольца.

При движении потока ветра снизу вверх производительность дефлектора снижается. Зонтик направляет ветер в противоположную сторону передвижению газов.

Устранить этот недостаток помог зонтик, созданный в форме конусов, соединенных в основании. Потоки воздуха и дыма отражаются, рассекаются, а затем выводятся наружу нижним зонтиком.

Рекомендуем ознакомиться: Обратный клапан на кухонный вытяжной вентилятор своими руками

Роторные турбины

Производительность роторных турбин выше на 25%, чем у других устройств, поэтому они являются самыми популярными. Вентиляция без электричества с роторным турбодефлектором делает его экономически выгодным:

Эта модель работает под воздействием ветра и всегда кружится в одном направлении.
Воздух начинает активно циркулировать, когда через головку турбины внутри вентиляционной трубы происходит разрежение.
Также конструкция защищает устье трубы от снега и дождя.

Основание устройства сделано из стали, а головная часть из полумиллиметровых алюминиевых полос. Дефлекторы роторного типа устанавливают на дымоотводных системах, воздухоотводчиках и дымоходах прямоугольной, квадратной и круглой формы.

Вращающийся ротационный

Вращающиеся ротационные изделия – это те же роторные крышные дефлекторы, только более сложной конструкции. Они дополнительно оснащены вытяжным вентилятором.

На конце изделия установлены насадки с крыльчаткой, благодаря которым увеличивается производительность. На вертикальной оси расположена вращающаяся головка и крыльчатка.

Головка оснащена двумя закрытыми подшипниками, а крыльчатка обеспечивает подачу воздуха по каналам вытяжки. Головка прибора вращается непрерывно, вне зависимости от направления воздушного потока.

Модель выполнена из нержавеющей стали более 0,4 мм толщиной или алюминия. Подходит для всех типов дымоходов и вытяжных труб.

Модель Григоровича

Устройство Григоровича считается наилучшим вариантом, так как позволяет работать в течение года без электроснабжения. Для изготовления понадобится:

оцинкованная или нержавеющая листовая сталь;
чертежный инструмент;
гайки, болты и хомуты для фиксации;
электрическая дрель;
картон, циркуль, линейка;
ножницы.

Части устройства вырезают из картона, придерживаясь чертежа и основных размеров. Картонные заготовки прикладывают к стальному листу, обводят карандашом и вырезают ножницами, предназначенными для резки металла. Чтобы закрепить детали, все края загибают на 0,5 см, затем отбивают молотком. При этом их толщина сократится в несколько раз. В деталях проделывают 3 отверстия. Должен сформироваться цилиндр и зонт в виде конуса. Колпак и диффузор соединяются с помощью полос.

Рекомендуем ознакомиться: Розетки для подключения кондиционера

Устройство вентиляционного дефлектора

Каждый турбодефлектор для вентиляции состоит из нескольких функциональных элементов:

металлические стаканы (в стандартном варианте их 2);

фиксирующие кронштейны для надёжного крепления;

приточно-отводящий патрубок, который надевается на трубу и крепится при помощи хомута.

По форме наружный стакан отличается формой, расширяющейся у нижней части. Что касается нижнего, то он абсолютно ровный. Цилиндры надеваются один на другой, а у верхней части фиксируется крышка на стойках.

На рисунке ниже показаны составные части разных типов конструкций.

Устройства дефлектора в вентиляционной системе дома реализовано таким образом, что при направлении воздушных потоков снизу в верх, прибор срабатывает плохо: происходит его отражение от поверхности крыши, после чего кислород устремляется к газам, выходящим в верхней части отверстия. Этот недостаток типичен для всех агрегатов. Для его устранения требуются 2-х конусные решения, соединения между собой «мостиком».

Устройство и схема вентиляции в курятнике зимой

Это интересно: Варианты планировки хрущевки — 1,2,3 комнаты

Изготовление дефлектора своими руками

Для начала нужно произвести расчет, затем выполнить чертеж, только потом приступить к изготовлению отдельных деталей для последующей сборки. Определяют показатели:

форма и вид дефлектора;
из какого материала будет сделано изделие;
диаметр и размеры оголовка.

Для описания последовательности работ берем стандартную конструкцию, описанную ранее. Если говорить о форме, то она будет определена по сечению трубы дымохода. Варианты могут быть овальные, круглые, квадратные и прямоугольные. В качестве материала берут сталь или оцинкованный металл.

Размеры изделия

Размеры дефлектора зависят от параметров дымохода или вентиляционной трубы. Для упрощения применяют типовые зависимости от размеров:

при внутреннем диаметре 120 мм высота составит 144 мм, ширина диффузора будет 240 мм;
диаметр 140 требует дефлектора высотой 168 мм и шириной диффузора 280 мм;
дымовая труба с размером внутри 200 мм работает с оголовком высотой 240 мм, диффузором шириной 400 мм;
крупные дымоходы диаметром 400 и 500 мм защищаются дефлектором 480 и 600 мм, соответственно при ширине 800 и 1 тыс. мм.

Проводя расчет для изготовления оголовка своими руками, нужно принять во внимание несколько правил определения размеров:

приемлемой высотой считается та, которая составляет размер внутреннего диаметра, умноженный на коэффициент 1,6–1,7;
диффузор выполняется шириной в диапазоне от 1,2 до 1,3 от диаметра;
ширина колпака принимается с коэффициентом 1,7, к внутреннему диаметру трубы.

Конструкция вентиляционного дефлектора

Любой вид оголовка для вентиляции состоит из двойных стальных стаканов, соединительного патрубка и кронштейнов крепления крышки. Наружная оболочка расширена внизу, внутренний стакан выполнен одного диаметра по всей длине. Цилиндры вставляются один в другой, крышка устанавливается над верхним стаканом. В верхней части цилиндров ставят кольцевые стопоры для изменения направления потока.

Кольцевые отбои ставят таким образом, что через них идет подсос воздуха, для которого используется ветер в окружающем пространстве, так ускоряется вывод вредных веществ из вентиляции. Если ветер дует снизу, то механизм работает не в полной мере, воздух отражается от крышки и поступает немного внутрь трубы. Для устранения конус делают двойным, со скрепленным основанием.

У некоторых дефлекторов крышку вместо конуса делают в виде зонтика, это дает возможность по-другому направлять воздушный поток.

Проблем с тягой быть не может

Готовый к установке ротационный дефлектор

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс. Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.
