Какой дефлектор лучше григоровича или цаги. Дефлектор на дымоход для усиления тяги

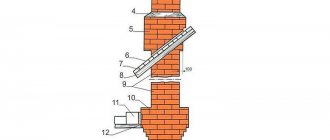

В любом доме, где присутствует печное отопление очень важно создание хорошей тяги в дымоходе. Значимым элементом в системе отвода газов является приспособление, усиливающее скорость вывода продуктов сгорания. Такую конструкцию называют дефлектором, он не только увеличивает тягу, но и защищает канал от попадания мусора или осадков. Устройство этого изделия довольно простое, что позволяет изготовить дефлектор на дымоход своими руками – чертежи, по которым можно сделать конструкцию, понятны и просты.

Важные моменты подготовки к сборке ↑

Существует много видов устройств, увеличивающих тягу в дымоходе. Есть довольно несложные в изготовлении варианты, пользующиеся популярностью – дефлекторы ЦАГИ, Григоровича, дымники, закрепляемые на кирпичных трубах. Хотя и у таких сложных конструкций, как дефлекторы-флюгеры, есть преимущество, благодаря которому они также пользуются успехом – эти устройства обеспечивают приличную тягу при любом направлении ветра.

Дефлектор на дымоходе

Что необходимо из материалов и инструментов ↑

При создании любой из этих насадок на трубу для отвода продуктов сгорания можно использовать материалы и инструмент, не требующий таких специальных навыков, как, скажем, умение работать со сварочным аппаратом. Чтобы сделать дефлектор на дымоход своими руками, достаточно использовать:

• киянку из дерева либо резиновую;
• ножницы по металлу;
• рулетку;
• линейку;
• специальный мел по металлу;
• дрель электрическую;
• заклепочник ручной;
• сверла по металлу;
• ножовку по металлу;
• ножницы обычные;
• простой карандаш.

Виды дефлекторов

Сделать устройство несложно, имея в наличии:

• листовой металл, к примеру, оцинкованное железо;
• металлическую полосу или небольшого размера стальной уголок;
• заклепки алюминиевые (сверла подбираются по диаметру заклепок);
• для крепления изделия на дымоходе болты с гайками;
• картон для подготовки лекал.

Схема дефлектора

Первый этап работы – составление чертежей и лекал ↑

Прежде чем начать изготавливать дефлектор для дымохода своими руками, подготавливают чертежи на обычной бумаге. Для каждого варианта существует определенное соотношение, влияющее на эффективность работы устройства при отводе газов. Поэтому создается схема изделия с указанием размеров, согласно которой будут рассчитываться необходимое количество материалов и создаваться лекала для раскройки листового металла.

После подготовки чертежей делают лекала, используемые в дальнейшем для сооружения элементов определенного устройства. Сделав необходимые лекала, приступают к созданию конструкции из металла.

Дефлектор Григоровича

Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

Предохранять трубу дымохода от засорения и попадания влаги.В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя. Дефлектор полностью исключает появление таких проблем.

Без дефлектора дымоход быстро засоряется и нуждается в чистке Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.

При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.

Дефлектор позволяет минимизировать затраты на монтаж дымохода Гасить искры. Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.

Дефлектор гасит искры, препятствуя случайному возгоранию

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

Стандартная конструкция дефлектора

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Дефлектор Григоровича – этапы изготовления ↑

Наиболее простым изделием является устройство Григоровича, которое несложно сделать большинству людей.

Расчеты и подготовка чертежей ↑

При рисовании чертежей и проставлении размеров этого изделия применяется следующее соотношение:

• высота конструкции составляет примерно 1,7d;
• колпак необходимо изготовить шириной 2d;
• ширина диффузора должна составлять около 1,3d.

Самодельный дефлектор Григоровича

Под символом d подразумевается диаметр дымового канала. Если при изготовлении будет применено другое соотношение размеров, то это негативно скажется на эффективности созданного устройства.

По нарисованным чертежам готовятся лекала, используемые при раскрое оцинкованного железа на элементы, из которых затем собирается изделие. Для этого на картон, используя линейку, рулетку и карандаш, переносят контур элементов в развернутом виде и в натуральную величину. Изготавливая дефлектор на трубу дымохода конструкции Григоровича, подготавливают лекала для внешнего цилиндра, диффузора и колпака.

Расчет диффузора

Этапы и нюансы изготовления дефлектора ↑

Далее выполняется следующая работа с металлом:

1. Используя подготовленные лекала, на листах металла наносят контуры необходимых деталей, обводя специальным мелом фигуры из картона. При отсутствии специального мела можно использовать простой карандаш. К контуру деталей в местах нахлеста добавляют по 20 мм, что позволит сохранить необходимую конфигурацию готовых элементов при сборке.
2. Посредством ножниц по металлу необходимые для сборки элементы вырезают из оцинкованного металла, тем самым подготавливая в развернутом виде внешний цилиндр, диффузор, обе части колпака – колпак-зонт вместе с обратным конусом.
3. Затем при помощи ножовки нарезают кусками нужной длины металлические полосы либо уголок, посредством которых будут соединяться все элементы в готовое изделие.
4. Деталям придают необходимую форму путем сворачивания и сгибания их определенным образом.
5. Следующей операцией является сборка изделия. Элементы накладывают друг на друга и, используя электрическую дрель, сверлят необходимые отверстия. Используя клепки, помещаемые в подготовленные отверстия, детали скрепляют между собой.
6. Для монтажа устройства Григоровича на дымоходе можно использовать два варианта – в первом случае в месте крепления сверлят сквозные отверстия, через которые конструкция фиксируется крепежом на дымоходе, а во втором варианте изготавливают стяжной хомут из полосы, посредством которого дефлектор закрепляется на трубе.

Насадка ЦАГИ на дымоход

Виды дефлекторов

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Порядок изготовления дефлектора ЦАГИ ↑

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал ↑

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

• размер широкой части диффузора – 1,25d;
• диаметр кольца – 2d;
• высота кольца – 1,2d;
• расстояние от нижней кромки кольца до узкой части диффузора – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

Соотношение размеров насадки ЦАГИ

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

• диффузор;
• входной патрубок;
• кольцо;
• зонт.

Особенности создания шаблонов диффузора и зонта ↑

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

• диаметр дымохода – d1;
• диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
• высота диффузора – H.

Подготовка шаблона зонта

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ ↑

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Вариант переходника для прямоугольного дымохода

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Источник

Изготовление насадки на дымоход с квадратным или прямоугольным сечением ↑

Создавая дефлектор дымохода, обладающего квадратным либо прямоугольным сечением, можно воспользоваться двумя вариантами конструкций.

Использование в конструкции переходника ↑

Первоначально подготавливают чертеж и шаблон, по которому будут вырезать из оцинкованной стали переходник в развернутом виде.

Чертеж переходника для дефлектора на печную трубу с прямоугольным сечением

После подготовки лекала переходят к работе с металлом:

1. С использованием лекала наносит контур переходника на оцинкованный металл. Необходимо не забывать об области нахлеста, добавляя к контуру 20 мм.
2. Ножницами по металлу вырезают изделие.
3. Затем плоский элемент сгибают таким образом, чтобы получилось изделие нужной формы.
4. В месте нахлеста проделывают с использованием электродрели отверстия под заклепки.
5. Ручным заклепочником фиксируют накладывающиеся края переходника.
6. Для крепления к дымоходу делают отверстия, через которые переходник с использованием крепежа будет фиксироваться на трубе.
7. В месте стыковки устройства и переходника также делают отверстия для стяжных болтов.

Дымник на прямоугольный дымоход

Технология создание простого дымника ↑

Вторым вариантом является изготовление козырька, закрепляемого на прямоугольной печной трубе. С задачей, как сделать дымник на трубу своими руками, сможет разобраться любой человек, так как конструкция предельно проста и расчеты несложные.

Чертеж готовят на основании расчетов, благодаря которым выясняют необходимые размеры изделия. Затем на основании чертежа создают лекала, используемые при нанесении контуров деталей на лист оцинкованного железа.

Чертеж дымника на прямоугольный дымоход

После подготовки шаблона приступают к изготовлению самого изделия:

1. Используя лекала, специальным мелом наносят контуры развернутого зонта дымника на лист оцинкованного железа. Необходимо не забывать о местах нахлеста, добавляя 20 мм на соединение краев детали.
2. Ножницами по металлу вырезают детали согласно нанесенному контуру.
3. Ножовкой по металлу на куски нужной длины разрезают металлическую полосу либо уголок. Для фиксации дефлектора на дымоходе наиболее удобно использовать уголок.
4. Детали, вырезанные из листа, сгибают таким образом, чтобы зонт дымника принял необходимую форму.
5. Далее выполняют сборка изделия с просверливанием в нужных местах отверстий и фиксацией деталей заклепками.

Вариант изготовления дефлектора-флюгера

Самостоятельное изготовление дефлектора-флюгера ↑

Флюгер позволяет уменьшить высоту трубы за счет усиления тяги, так как всегда находится в нужном отношении по отношению к ветру, предотвращает попадание осадков в трубу и украшает крышу.

Инструменты и расходные материалы для работы ↑

Чтобы сделать один из вариантов флюгарки на трубу дымохода своими руками, нужно к вышеперечисленным инструментам и материалам добавить:

• набор гаечных ключей;
• отрезок трубы;
• металлический (желательно из нержавейки) стержень или уже готовую шпильку;
• плашку для нарезки резьбы на стержне;
• метчик для нарезки резьбы под фиксирующие болты;
• болты для фиксации подшипников в трубе;
• 8 гаек, которые необходимо будет накрутить на стержень для фиксации подшипников и крепления корпуса дефлектора.
• два подшипника, размер которых подбирается по диаметру стержня и внутреннему диаметру трубы.

Чертеж дефлектора в виде флюгера

Пошаговая инструкция и важные замечания ↑

Порядок работы:

1. Первоначально делают чертеж, по которому далее изготавливают лекала для деталей из листа оцинкованной стали.
2. Используя лекала, наносят контуры элементов дефлектора на стальной лист специальным мелом или маркером.
3. Ножницами по металлу вырезают детали из металлического листа.
4. Из подготовленных элементов собирают корпус дефлектора путем просверливания отверстий и скрепления их заклепками. Необходимо не забыть сделать кронштейны, посредством которых корпус будет крепиться на стержне.
5. Отрезают стержень либо шпильку необходимой длины, чтобы хватало для закрепления подшипников и фиксации корпуса дефлектора.
6. Если используют стержень, то плашкой нарезают резьбу.
7. Далее на шпильке крепят два подшипника с расстоянием между ними, необходимым для создания достаточного упора при вращении дефлектора-флюгера. Для закрепления каждого подшипника сначала наворачивают первую гайку, следом на ось надевают подшипник, затем наворачивают вторую гайку и выполняют затяжку гаек до хорошей фиксации подшипника.
8. Обрезают трубу на необходимую длину.
9. В трубе проделывают отверстия в местах размещения подшипников. Нарезают метчиком резьбу для болтов, которыми подшипники будут закрепляться в трубе. Также подготавливают отверстия для закрепления опор, фиксирующих все устройство.
10. Из стальной полосы изготавливают кольцо для фиксации дефлектора к дымоходу.
11. Нарезают отрезки, используемые в качестве опор для крепления блока с подшипниками к кольцу, закрепляющему изделие на печной трубе.
12. Выполняют окончательную сборку изделия с использованием заклепок и фиксирующих болтов.

Декоративный флюгер

Вариантов того, как сделать дефлектор на трубу своими руками, немало. Каждый выбирает сам, какого типа устройство лучше всего подойдет. Необходимо лишь отметить, что такая конструкция, помещенная на трубе для отвода продуктов горения, выполняет несколько полезных функций – увеличивает тягу при отводе газов, защищает дымоход от попадания внутрь мусора и осадков. После установки дефлектора на печной трубе значительно возрастает эффективность отопления в доме.

Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.
