Как настроить котел бакси на экономичный режим. Термостат BAXI

Рост тарифов и недоступность централизованных ресурсных магистралей в отдаленных районах способствуют развитию автономных систем обеспечения частных домов теплом и горячей водой.

Наиболее удачными вариантами признаются котлы, обеспечивающие нагрев горячей воды, питание и циркуляцию теплоносителя в отопительных контурах или системах теплого пола.

Существует множество фирм, занятых производством теплотехнического оборудования, которые разрабатывают и совершенствуют конструкцию отопительных агрегатов.

Наиболее эффективными и экономичными считаются газовые установки, которые заметно преобладают над другими типами отопительных котлов.

Важнейшей эксплуатационной процедурой является настройка, которую будет рассмотрена на примере газовых котлов итальянской фирмы Baxi.

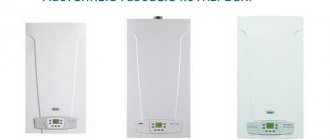

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

1. Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
2. Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
3. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

ВАЖНО!

Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.

Можно ли отключать котел?

Нужно ли отключать котел — вопрос, который задают пользователи обычно с наступлением теплого времени года. Газовое оборудование относится к объектам повышенной опасности и должно находиться всегда в исправном состоянии, как со стороны внутренних элементов агрегата, так и внешнего вспомогательного оборудования, в том числе инженерных сетей газа, электро и водоснабжения.

Главный рабочий элемент устройства – внутренние системы нагрева бойлера, выполненные из металла, который подвергается коррозионным процессам, как внутри, под воздействием О2 в водяной среде, так и с наружной стороны из-за наличия сажи. Поэтому все производители рекомендуют при длительных остановках проводить их консервацию котла для снижения коррозионных процессов. Тип консервации будет зависеть от вида сжигаемого топлива, качества водопроводной воды и материала котловых труб. Технология консервации четко расписана в инструкциях по эксплуатации агрегата и должна безукоризненно выполняться обслуживающим персоналом.

Консервация котлов выполняется несколькими способами: сухим, мокрым и методом избыточного давления:

1. Сухой способ применяют, когда требуется отключить котел на длительную остановку в холодное время года при отрицательных температурах. Он заключается в том, что устройство полностью освобождают от воды и при открытых воздушниках просушивают внешним источником, например, воздуходувкой котловые поверхности нагрева от остатков воды.
2. Мокрый способ используют, когда нет опасности низких температур. В этом случае агрегат заполняется водой со щелочными реагентами создающих равномерную защитную пленку на поверхности металла.
3. Метод избыточного давления состоит в том, что в агрегате, отключенного от газа, поддерживается давление, что предотвращает попадание в него кислорода из воздуха, являющегося основным агрессивным коррозионным элементом. При этом методе, перед тем как отключался котел, его надо заполнить очищенной водой из фильтров.

Консервация газовых котлов выполняют сухим, мокрым и методом избыточного давления
Все вышеперечисленные методы консервации требуют обеспечения полной герметичности арматуры и гарнитуры устройства.

Инструкция по эксплуатации

Необходимо в первую очередь промыть или прочистить отопительный контур и дымоход. Любые загрязнения способны нарушить номинальный режим работы, что вызовет ускоренный износ определенных узлов и выход из строя всей системы.

Подключение котла должно быть выполнено силами специалистов авторизованного сервисного центра, они же выполняют первичную настройку установки.

Котлы проходят предпродажную подготовку и поступают в торговую сеть полностью готовыми к запуску. Это означает, что никаких дополнительных действий не требуется.

Таково заявление производителя, но на практике практически всегда приходится корректировать настройки в соответствии с имеющимися технологическими или техническими условиями. В основном, настройка состоит в определении минимального и максимального давления газа и диапазона температуры ОВ, определяющего включение и отключение котла.

ОБРАТИТЕ ВНИМАНИЕ!

Все настройки должны выполняться работниками сервисных организаций. Гарантийный срок начинается с момента запуска, и самостоятельное включение может быть расценено как нарушение договора с сервисным центром, вследствие чего в ремонте будет отказано.

Указания по уходу, Общие сведения, Проверки перед установкой котла

Страница 9

• Изображение
• Текст

Luna 3 Comfort руководство для технического персонала

9
газовые настенные котлы
10. Указания по уходу

Для поддержания эффективной и безопасной работы Вашего котла в конце каждого сезона его должен проверить квалифицированный специалист. Качественное обслуживание обеспечивает долгий срок службы и экономичную работу системы. Внешнее покрытие котла нельзя чистить абразивными, едкими или легковоспламеняющимися моющими средствами (такими как бензин, спирт и т.п.). Перед чисткой всегда отключайте агрегат от сети (см. раздел 6)

11. Общие сведения

Нижеследующие указания и замечания составлены для того, чтобы помочь квалифицированному специалисту проводить без ошибок установку и техническое обслуживание. Указания относительно розжига котла и его работы приведены в разделе «Руководство для пользователя». Установка, техническое обслуживание и проверка работы домашних газовых устройств должны производиться только квалифицированным персоналом и в соответствии с действующими нормами.

Обратите внимание:

•

этот котел можно подключать к любому типу радиаторов и теплообменников, используя однотрубную,

двухтрубную или лучевую систему. Вы можете располагать секции в системе отопления обычным образом, учитывая при этом данные из раздела 24 — «Характеристики расход/напор».

•

части упаковки (пластиковые мешки, пенопласт и пр.) держите вне досягаемости детей, поскольку они являются

источником потенциальной опасности

•

первый пуск котла должен проводить квалифицированный специалист.

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в торгующей организации. Зная местные условия, параметры электро-, газо-, и водоснабжения, обслуживающая организация вправе требовать установку дополнительного оборудования (стабилизатор напряжения, умягчитель воды и т.д.)

12. Проверки перед установкой котла

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. До установки котла необходимо: а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) котла.

б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.

в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.

Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:

1. Система ГВС:

1.1 если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО

3

на 1 литр воды) следует установить

полифосфатный дозатор или подобную систему для умягчения воды, которая соответствует действующим нормативам.

1.2

система ГВС должна быть тщательно промыта после установки аппарата и перед его использованием.

1.3

для надежной работы и удобства обслуживания настоятельно рекомендуется устанавливать на входной трубе

холодного водоснабжения запорный кран с фильтром.

2. Система отопления
2.1 новое оборудование:
Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные отложения или загрязнения (кусочки обшивки, спайки, и т.п.), используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из

Как включить

Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ.

Необходимо внимательно проверить правильность соединений, особое внимание уделять газовому трубопроводу.

Проверить с помощью мыльного раствора отсутствие утечек, при обнаружении недостатков немедленно исправить их самостоятельно или с привлечением специалистов соответствующего профиля. После этого котел можно заполнить водой, открывая кран подпитки.

Давление должно составлять от 0,7 до 1 мБар. Когда давление достигнет нужного значения, можно производить запуск котла.

Скачать инструкцию

Скачать инструкцию для котлов Baxi.

Страница 6

Руководство для пользователя

Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в положении

«ВЫКЛЮЧЕНО» (см. параграф 5) котел не работает (на дисплее появляется надпись OFF), но электрический контур котла остается

под напряжением и остается активной функция «защита от замерзания» (параграф 9).

7. ВЫКЛЮЧЕНИЕ КОТЛА

8. пеРевод котла На дРугой тИп газа

Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет только

Отключите электропитание котла с помощью двуполярного переключателя.

Регулярно проверяйте по манометру, чтобы давление находилось в пределах от 0,7 до 1,5 бар при холодной системе

отопления. При превышении давления откройте сливной клапан. Если давление ниже нормы откройте кран заполнения

Советуем открывать кран очень медленно для облегчения стравливания воздуха.

6. заполНеНИе сИстемЫ

Котел оборудован дифференциальным гидравлическим прессостатом, который отключает котел в случае

блокировки насоса или при недостатке воды.

если давление падает часто, пусть ваш котел проверит квалифицированный специалист.

1.24 F — 1.24 — 1.14 F — 1.14

A — Сливной клапан

B — Кран заполнения систуемы отолелния

C — Вход холодной воды в систему ГВС — Нужно установить запорный кран для заполнения системы

О ПРИМЕНЕНИИ НЕЗАМЕРЗАЮЩИХ ЖИДКОСТЕЙ (АНТИФРИЗОВ) В КОТЛАХ BAXI.

МОЖНО ИЛИ НЕЛЬЗЯ ЗАЛИВАТЬ В КОТЛЫ BAXI ( БАКСИ) НЕЗАМЕРЗАЙКУ?

ИДЕАЛЬНЫЙ ТЕПЛОНОСИТЕЛЬ-ЭТО ВОДА . Подразумевается ЧИСТАЯ ВОДА , а не вода «из лужи», или из скважины с непонятным составом, не дождевая и т.д. Вода, которая при нагревании не даст осадка жесткости на теплообменнике и других элементах котла, которая не будет вступать в разнообразные химические реакции и т.д.

У ВОДЫ ЕСТЬ ЕДИНСТВЕННЫЙ МИНУС-ПРИ НИЗКИХ ТЕМПЕРАТУРАХ ОНА ЗАМЕРЗАЕТ(((

СООТВЕТСТВЕННО, У НЕЗАМЕРЗАЮЩЕЙ ЖИДКОСТИ ЕДИНСТВЕННЫЙ ПЛЮС -НЕЗАМЕРЗАЮЩАЯ ЖИДКОСТЬ НЕ ЗАМЕРЗАЕТ!

Все остальное мы относим к ЕЕ МИНУСАМ.

СВОЙСТВА (МИНУСЫ) АНТИФРИЗОВ (НЕЗАМЕРЗАЮЩИХ ЖИДКОСТЕЙ):

-Вязкость. То есть, циркуляция хуже, чем если бы в системе отопления была вода. Следствие-вероятность появления отложений, перегрева теплообменника, микрозакипания основного теплообменника котла. С перегревом связано и появление шумов, свиста, стука при работе теплообменника котла.

Иногда-требуется установка более мощного насоса системы отопления.

-Текучесть. Потекут прокладки, резинки, соединения…Причем как в котле, так и в системе отопления.

— Склонность к разнообразным химическим реакциям внутри котла и системы отопления . С алюминием, с железом, медью (теплообменник и трубки в настенном традиционном котле BAXI медные) Это связано и с тем, что жидкость может содержать разнообразные присадки, а также разбавляться водой непонятного состава.

Крайний вариант, который периодически встречается-это свищ медных трубок и основного медного теплообменника. Это когда в меди образуются маленькие дырочки, будто проткнули иголкой. Этот процесс можно назвать электролизом меди, происходит при наличии электрического потенциала, который может прийти откуда угодно. Например, появляется при включении соседствующего с котлом водонагревателя, и т.д.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

• Открыть газовый кран.
• Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
• Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

ВАЖНО!

Воздух можно выпустить быстрее, если открыть доступ к насосу и ослабить винт. Процедура производится при отключенном питании. Воздух выйдет из-под крышки насоса, как только пойдет вода, винт сразу же вновь затягивается и оборудование вновь запускается.

Принцип работы бойлера Baxi

• Магниевый анод — уникальная технология, снижающая появление накипи на внутренних стенках бойлера. Устанавливается рядом с нагревательным элементом.
• Встроенный змеевик — нагрев горячей воды осуществляется следующим образом. Внутри корпуса находится змеевик, помещенный в металлическую колбу. Через контур пропускают воду из системы отопления. Теплоноситель разогревает воду, окружающую змеевик, до комфортных 36-40°С.
• Рециркуляция воды — недостатком всех двухконтурных котлов является то, что после открытия крана водоснабжения, проходит долгое время до тех пор, пока потребителю начнет поступать горячая вода. Чтобы избежать этого, устанавливают систему рециркуляции. Смысл заключается в том, что горячая вода постоянно циркулирует от бойлера к крану водоснабжения и обратно. Принцип работы бойлера косвенного нагрева Бакси, основан на применении постоянной рециркуляции, обеспечивающей моментальную подачу потребителю горячей воды.
• Дополнительный ТЭН для поддержания температуры — после отключения системы отопления в летнее время года или вследствие прогорания основного вида топлива, включается трубчатый нагревательный элемент. Установка начинает работать как обычный электрический бойлер.
• Внутреннее устройство бойлера Baxi похоже на то, что используется в обычной накопительной емкости с электрическим трубчатым нагревателем, только функции нагревательного элемента, выполняет змеевик с циркулирующей по нему водой из системы отопления.Корпус обложен изоляционным материалом. Толщина теплоизоляции, в зависимости от выбранной модели, 50 или 100 мм. Изоляция гарантирует, что максимальные суточные теплопотери, будут не более 1-1,5°С.
• Объем — бойлеры Baxi, выпускаются с возможностью настенной и напольной установки. Вместимость ёмкостей, от 100 до 2500 литров. Чтобы облегчить монтаж бойлера косвенного нагрева Baxi, в комплекте предлагаются специальные крепления.
• Конструкция теплообменника — используется принцип послойного нагрева воды. Особая конструкция обеспечивает быстрое повышение температуры воды. Практически сразу после открытия крана водоснабжения, потребителю подается горячая вода.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

• Мощность агрегата.
• Правильность настроек котла.
• Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Регулировка температуры

Чтобы прибавить или убавить температуру ОВ справа и слева от дисплея имеются кнопки «+» и «-» (на более старых моделях имеется специальный регулятор, поворотом по часовой стрелке температура повышается и наоборот).

Если используется комнатный термостат, регулировка производится с него, а на котле устанавливаются только предельные значения.

При настройке температуры не следует изменять параметры скачками на большие величины. Надо менять режим плавно, давать некоторое время на преодоление инерции системы. Это позволит смягчить переход на другой режим и продлить срок службы котла.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Оптимальный режим работы

Оптимальный режим работы котла подробно описан в инструкции пользователя.

Его параметры:

• Температура ОВ — 70-75°.
• Давление воды — 0,7-1 мБар.
• Параметры F08 и F10 настраиваются соответственно на минимальное и максимальное значения.

Настройка производится во время пусконаладочных работ, дополнительные корректировки выполняются периодически во время ежегодного обслуживания или после ремонтных работ.

Самодиагностика

Самодиагностика — это автоматический непрерывный процесс, который запускается сразу при первом включении котла.

Никаких специальных действий он не требует и проходит постоянно в фоновом режиме. Любая ошибка сразу же регистрируется соответствующим датчиком, который выводит ее на дисплей, а плата управления блокирует работу агрегата. Для сброса ошибки и перезагрузки котла надо нажать кнопку«R» и удерживать ее несколько секунд.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

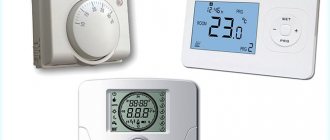

Управление котлами BAXI через интернет

1. BAXI MAGO – комнатный программируемый термостат с подключением к сети через Wi-Fi.

. Это устройство может использоваться как с котлами BAXI, так и с котлами других торговых марок.

BAXI MAGO подключается к котлу либо через специальный разъем на плате по протоколу OpenTherm (для конденсационных котлов BAXI), либо через разъём комнатного термостата on/off (для любых котлов). Жидкокристаллический цветной дисплей и наличие удобных ручки и кнопок управления обеспечивают пользователю комфорт управления температурой помещения, когда он находится дома.

Так как BAXI MAGO присоединяется к интернету через существующую Wi-Fi сеть, то регулировать и контролировать температуру помещения пользователь может со смартфона (планшета) из любой точки мира. Приобретая BAXI MAGO, пользователь бесплатно получает удобное и интуитивно понятное приложение для мобильных устройств, позволяющее поддерживать заданную температуру по индивидуальному расписанию. Использование устройством канала Wi-Fi освобождает пользователя от какой-либо абонентской платы.

При использовании с конденсационными котлами BAXI комнатный термостат BAXI MAGO может подключаться к котлу через специальный разъем на плате по протоколу OpenTherm. В этом случае устройство обеспечивает не только регулирование и контроль температуры в комнате, но и передает дополнительную информацию о работе котла, такую, как: — информация о блокировке с предупреждающим сигналом и коды последних ошибок (в случае блокировки котла); — температура теплоносителя; — температура наружного воздуха (при подключении датчика уличной температуры) и др.

В настоящее время изучается коммерческая целесообразность продаж устройства BAXI MAGO в России в 2021 году.

2.

Термостаты ZONT от .

Для того, чтобы «здесь и сейчас» иметь готовые в России решения по управлению котлами BAXI через интернет, в сентябре 2021 года в учебном классе BAXI было проведено тестирование термостатов ZONT на работающих котлах. В тестировании принимали участие представители .

Термостаты ZONT выпускаются в модификациях для передачи данных через GSM (модель ZONT- H1 с собственной SIM-картой) и через Wi-FI (модель ZONT- H2). Они имеют выносной датчик температуры помещения и возможность управления температурой с телефона (планшета) либо с компьютера (без возможности регулирования температуры непосредственно с устройства).

Корректность работы термостатов ZONT через контакты для комнатного термостата не вызывает сомнений, так как этот факт уже получил свое подтверждение на рынке при управлении многими котлами, в том числе и котлами BAXI.

Во время тестирования термостаты ZONT подключались как к традиционным, так и к конденсационным котлам исключительно через адаптер OpenTherm.

В ходе испытаний термостаты ZONT показали отличную совместимость и устойчивую работу со всеми котлами BAXI. Исключение составляют котлы серии Luna-3 Comfort, поскольку в этих котлах уже имеется выносная панель, а протокол OpenTherm не поддерживает параллельное подключение двух устройств.

Наличие на всех котлах BAXI разъема OpenTherm и корректная работа термостатов ZONT с котлами BAXI через адаптер OpenTherm выгодно расширяет возможности пользователя по сравнению с котлами других производителей. Кроме стандартной функции дистанционного регулирования температуры, которая доступна при присоединении к контактам, предназначенным для комнатного термостата, пользователь также может:

— Получать оповещение при аварии котла или отключении питания. При этом высвечивается код ошибки с текстовым описанием.

— Задавать максимальную и минимальную температуру теплоносителя, температуру нагрева воды в бойлере. — Задавать погодозависимую кривую (при подключении датчика уличной температуры). — Видеть температуру наружного воздуха (при подключении датчика уличной температуры) , температуру теплоносителя, уровень модуляции и другие информационные параметры котла.

Дополнительные отличительные особенности термостатов ZONT: — Возможность присоединения дополнительных независимых датчиков температуры (для дополнительного контроля в различных зонах) и других устройств (например, датчиков протечки и охранной сигнализации). — Для информирования о событиях возможно прописать до 5-ти мобильных телефонов (при использовании GSM), либо использовать e-mail (в случае использования варианта Wi-Fi). — Всегда есть возможность посмотреть историю работы котла, оценить общую продолжительность работы котла, поддерживаемую температуру. По результатам этих данных можно легко добиться существенной экономии потребляемого газа.

По результатам проведенных экспериментов BAXI может рекомендовать использование термостатов ZONT совместно с нашими котлами.
