Технические характеристики газового котла Гепард от Протерм

Комплектация и принцип эксплуатации газовых котлов Protherm Gepard

Устройство котла Гепард
Стандартный настенный агрегат с двумя контурами комплектуется основными узлами, ПО и гидрогруппой. К основным элементам котла относятся:

расширительная емкость мембранного типа;
датчик, контролирующий параметры воды в трубах;
гидравлические механизмы;
блок с электронной платой;
горелка с электрической системой зажигания
электродная защита;
бойлер;
турбина для моделей с турбонаддувом;
коаксиальная труба и распределительный адаптер.

Гидрогруппа представлена:

защитным предохранителем-клапаном на 3 атм.;
контроллером давления;
пластинчатым вторичным бойлером из нержавейки;
автоматический воздухоотводчик;
вентиль, переключаемый в 3-х позициях;
насос для подачи жидкости в контур;
газовый клапан типа SIT.

Управление системой осуществляется при помощи ЖК-монитора, куда выводятся основные параметры. Встроенная диагностика определяет код ошибки. Брендированное ПО позволяет эксплуатировать теплосиловое устройство в режимах «Эко» (нагрев теплоносителя до 50 градусов) и «Теплый пол».

Принцип работы

Двухконтурный аппарат с турбиной можно подключить к системам отопления и ГВС. Подогрев воды выполняет пластинчатый теплообменник. Продукты сжигания топлива выводятся через коаксиальный дымоход. Забор кислорода для реакции горения осуществляется посредством принудительной циркуляции.

Газовая горелка с модулированием позволяет выбрать мощность пламени при нагреве воды и теплоносителя. В момент открытия вентиля для горячей жидкости увеличивается показатель мощности и переключает режим. Параметры работы устанавливает пользователь. В дальнейшем их можно менять автоматически или отрегулировать механически.

Для эффективной теплоотдачи в закрытое отопление дополнительно подключается циркуляционная помпа.

teplomex.ru

Настенный газовый котел Протерм Гепард, отзывы владельцев на который помогают всем потенциальным покупателям лучше определиться с выбором навесного газового аппарата, прочно занимает высокое место в рейтингах отопительного оборудования.

Современный дизайн и качество материалов, компактные размеры и максимальный набор всех необходимых функций сделали модель «Gepard» своеобразным флагманом в линейке навесных двухконтурных газовых котлов от словацкой компании «Protherm» .

Предлагаю разобрать более подробно устройство и различия моделей, технические характеристики и цены на газовые котлы Protherm Gepard 23 MTV и MOV, инструкция по эксплуатации на которые поможет нам сделать обзор аппаратов словацкого производителя.

Особенности настенных двухконтурных газовых котлов Protherm Gepard MTV и MOV

Как и любой европейский производитель навесных газовых котлов, выпускает в линейке «Гепард» несколько моделей. Давайте разбираться, чем же они отличаются и в чем их особенность.

Газовые котлы Протерм Гепард
Все котлы «Гепард» имеют два контура и два теплообменника для каждого из этих контуров: основной медный на отопление, и вторичный для ГВС, выполненный из нержавеющей стали. Важной отличительной особенностью котлов этой серии является быстрый нагрев проточной воды (не более 2 секунд) во вторичном пластинчатом теплообменнике.
Двухконтурные газовые котлы «Гепард» производятся только в Словакии и только в двух вариантах:

— с закрытой камерой сгорания Gepard MTV; — с открытой камерой (атмосферные) Gepard MOV.

До 2015 года аппараты этой серии имели дисплей небольшого размера, а мощность выпускаемых котлов была 11 и 23 кВт. Начиная с 2015 года компания модернизировала настенные котлы серии Гепард, заменив цифровой дисплей на более яркий и информативный, установив новую гидрогруппу из более качественных композитных материалов и улучшенный газовый клапан SIT.

Кроме этого, мощность у новых котлов стала 12 и 23 кВт. Например, газовый котел Protherm Gepard 23 MTV — это двухконтурный газовый котел с закрытой камерой сгорания (с турбиной) мощностью 23-24 кВт, а котел Protherm Gepard 12 MOV — это двухконтурный с открытой камерой сгорания (естественная тяга) мощностью 12 кВт.

Газовый котел Prothem Gepard 23 MTV: инструкция и устройство

Данный аппарат с двумя теплообменниками включает в себя надежный двухскоростной циркуляционный насос Grundfos, пневматический газовый клапан SIT, газовая горелка котла выполнена из хромоникелиевой стали, мембранный бак-расширитель на 5 литров.

Смотрим фото-схему устройства и подключения газового навесного котла «Protherm Gepard 23 MTV».

Protherm Gepard 23 MTV
1 — расширительный бак с мембраной; 2 — датчик давления воды; 3 — гидравлическая группа котла; 4 — электроблок с электрической платой; 5 — электрод розжига горелки; 6 — контрольный электрод; 7 — газовая горелка котла; 8 — основной теплообменник; 9 — турбина (вентилятор).
Двухконтурные навесные котлы отопления Protherm Gepard 12 и 23 MTV с закрытой камерой сгорания и принудительной тягой могут быть использованы или с коаксиальной трубой 60/100 мм «труба в трубе» сквозь стену, или с системой раздельных труб через разделитель дымоходного канала — адаптера 80/80 мм.

Компания Protherm настоятельно рекомендует применять дымоходы только ее собственного производства для сохранения гарантии на само оборудование.

Современный информационный ЖК-дисплей отражает заданную пользователем температуру в контурах отопления и ГВС. Кроме того, он показывает различные коды ошибок при возникших неисправностях или поломках аппарата. Есть возможность включить на панели управления экономный режим «Eco», при котором температура теплоносителя не будет превышать 50 градусов, а также режим «теплые полы».

Комнатный термостат для настройки режима работы агрегата в зависимости от температуры воздуха в доме в комплектацию «настенника» не входит, но является опцией, которую можно купить и подключить отдельно.

Насос для циркуляции имеет автоматический воздухоотводчик и функцию постциркуляции, защиты насоса от заклинивания. Гидрогруппа котла «Гепард 2015» выполнена из более качественных материалов, чем у аппаратов предыдущей серии. Давайте детально ее рассмотрим.

Гидравлическая группа котла Протерм Гепард
1 — предохранительный клапан на 3 атмосферы; 2 — датчик давления в системе; 3 — пластинчатый вторичный теплообменник для ГВС из нержавейки; 4 — автоматический воздухоотводчик; 5 — циркуляционный насос Grundfos; 6 — газовый клапан SIT; 7 — трехходовой клапан.
Газовые котлы Гепард оснащены электророзжигом, газовой горелкой с плавной ее модуляцией и трехходовым клапаном, автоматически регулирующим нагрев воды в агрегате, в зависимости от его работающего контура. Установлены температурные датчики NTS, датчик тяги, а также защиты от перегрева и замерзания системы отопления.

Газовые котлы Protherm Gepard MTV: технические характеристики, расход газа, размеры

Газовые котлы Протерм Гепард обладают довольно компактными размерами: 740/310/410 мм. Подсоединение контура ГВС при помощи резьбовых штуцеров диаметром 1/2′, а контура отопления и газа — 3/4′. Производительность проточной горячей воды 11,4 л/мин.

Атмосферные котлы с открытой камерой сгорания «Гепард 12 и 23 MOV» с диаметром дымохода равным 130 мм. Расход природного газа у моделей с максимальной мощностью 23 кВт составляет 2,9 м3/час, а сжиженного — 2,1 кг/час.

Газовые котлы Protherm Gepard: технические характеристики
Преимущества газвых котлов Protherm Gepard:
— европейская сборка; — высокое качество комплектующих; — современный набор функций; — информативный дисплей с антибликом; — сеть сервисных центров.

Недостатки газовых котлов Протерм Гепард:

— гидравлическая группа из пластика; — небольшой объем расширительного бака; — высокая цена от 40000 рублей; — двухлетняя гарантия сохраняется только при условии установки котла специалистами с сертификатами от Protherm.

Газовые котлы Protherm Gepard 23 MTV и MOV, отзывы имеют чаще положительные, как от владельцев, так и от специалистов. Сегодня мы подробно разобрали технические характеристики и особенности устройства котла Gepard 23 MTV, используя инструкцию для эксплуатации и информацию с официального сайта компании. Аппарат имеет много достоинств и некоторые недостатки, на которых мы тоже остановили свое внимание. Смотрим видео.

Технические характеристики

Технические характеристики
Каждый котел производителя Gepard отличается индивидуальными параметрами. Несмотря на это, можно выделить общие технические особенности:

способ монтажа – напольный или на стену;
используемое топливо – магистральный либо сжиженный газ;
КПД – от 90 до 107 %;
параметры мощности – от 12 до 150 кВт;
возможность подогрева воды бойлером различной емкости;
наличие систем защиты от перегревания и морозов;
оснащение встроенным циркуляционным насосом;
система управления электронного типа с ручной настройкой параметров.

Все газовые агрегаты эксплуатируются в режимах «Лето» и «Зима».

Protherm гепард 23 mtv

Рассмотрим подробнее котёл Protherm гепард 23 mtv. Это одна из самых популярных моделей настенных газовых котлов. Они пользуются спросом как у владельцев частных домов, так и у хозяев квартир в городской черте.
Привлекает к себе внимание этот котёл за счёт своих отличных технических характеристик и относительно невысокой стоимости, в сравнении с другими изделиями Protherm.

Технические характеристики изделия Protherm гепард 23 mtv:

тип установки: настенный;
горячее водоснабжение: есть;
максимальная мощность: 23,3 квт;
камера сгорания: закрытая (mtv).

Что касается камеры сгорания, то они бывают как закрытыми, так и открытыми. Закрытые камеры обозначаются в названии котла буквами — mtv, а открытая — буквами mov.

Котлы серии Гепард бывают обоих видов. Однако, наибольшее удобство вызывает камера сгорания — mtv, потому как позволяет установить аппарат в любом помещении. Дело в том, что закрытый тип камеры не имеет дымохода. Добивается это с помощью коаксиальной системы отходящих газов, то есть здесь применяется двойная труба. Это позволяет одновременно затягивать воздух с улицы и выводить продукты горения.

Установить настенную или навесную модель Protherm гепард 23 mtv — дело весьма не затратное и быстрое, потому что это бездымоходный котёл. Для горячего водоснабжения вода нагревается в диапазоне 38–60 градусов, а для отопления в районе 38–80 градусов. Если есть проблема с жёсткостью воды, то изделие может быстро засориться, что приведёт к неожиданному отключению, пропаже горячей воды и стуку. Поэтому сразу стоит установить фильтр.

Стоимость изделия Protherm гепард 23 mtv ненамного дороже обогревательного оборудования экономкласса. Однако, он отличается добротной сборкой и сроком службы, а также подлежит ремонту. Немаловажным пунктом является установка агрегата, так как неверная самостоятельная настройка может привести к неполадке в системе. Поэтому лучше обратиться за помощью к специалисту.

Преимущества и минусы

Теплообменник изготавливается из прочного материала
Котельное оборудование бренда Гепард имеет несколько достоинств:

теплообменники из чугуна – характеристика теплоемкости материала обеспечивает качество нагрева;
поддержка комфортной температуры длительное время;
наличие автоматических механизмов управления;
качество сборки и множество функций;
обширный модельный ряд;
доступность – устройства относятся к среднему ценовому сегменту;
наличие опций самодиагностики с выводом кода ошибок;
совместимость с российскими климатическими условиями.

В числе минусов называют:

падение температуры теплотрассы при увеличении потребления горячей воды;
обслуживание по гарантии только при установке специалистами Гепард;
большой расход газа при включении на минимальной мощности.

Котлы универсальны – могут устанавливаться в частном доме, хозяйственном помещении, на производстве.

Протерм Гепард – основная информация

Котлы Гепард относятся к настенному

газовому, предназначенному для монтажа в частных домах, квартирах, дачах, коттеджах, небольших магазинах и офисно-административных зданиях. Они отличаются небольшими размерами, высоким уровнем комфортности, простотой в монтаже, эксплуатации и
техническом
обслуживании.

Данная серия

включает в себя двухконтурные котлы мощностью 12 и 23
кВт
. Они служат для
отопления
помещений и подогрева воды питьевого и хозяйственного предназначения. Имеются
модели
c открытой и закрытой
камерой сгорания
.

Базовые характеристики котла Гепард

Подогрев горячей
воды на 30 градусов С осуществляется с производительностью 11,4 литров в минуту;
Имеются два пластинчатых теплообменника – первичный и вторичный. Соответственно – для отопления и организации горячего водоснабжения;
Оборудование оснащено ЖК-дисплеем, на котором постоянно отображаются рабочие параметры, а также сообщения об ошибках;
Котлы модельного ряда MTV
оборудованы коаксиальной системой удаления продуктов сгорания, поэтому не требуется подключения к общему дымоходу, что позволяет монтировать оборудования в удалённых от дымохода помещениях;
Контур горячего водоснабжения автоматически начинает функционировать при открытии соответствующего крана. Уже через несколько секунд начинает идти нагретая до 40-45 градусов вода.

Протерм Гепард, цена – от чего зависит

Стоимость изделия определяется несколькими факторами. Во-первых, большое значение имеет выбранная модель. Все настенные котлы данного производителя относятся к двум модельным рядам MTV и MOV

. Во-вторых, цена зависит от мощности. При прочих равных характеристиках оборудование производительностью 23 кВт будет стоить дороже, чем более экономичные варианты с максимальной мощностью 14 кВт. В-третьих, если вы решили приобрести опциональные принадлежности к котлу, чтобы расширить его возможности, цена будет выше, чем у базовой версии.

Где купить Протерм Гепард

Рекомендуем обратиться в наш магазин

. Мы сотрудничаем с производителем напрямую, являемся официальным партнёром Протерм. Поэтому можем предложить весь ассортмент продукции по доступным ценам. Организуется оперативная
доставка
котлов заказчикам. Постоянным клиентам возможно предоставление скидок.

Правила установки газового котла

Схема обвязки
Применение котельных отопителей – закрытая система с принудительным типом циркуляции, работающая на обогрев помещения и ГВС. При монтаже конструкций требуется соблюдать технический регламент изготовителя:

Выбор расстояния от котла до поверхности. Настенные модели удаляются на 50 см от потолка и на 80 см от пола.
Крепление металлического листа 3 мм толщиной на стену под оборудование.
Подготовка электрокабеля и организация линии заземления.
Просверливание отверстий под крепеж по монтажному шаблону.
Подсоединение комплектного штуцера с резьбой на газопровод.
Проверка количества объема встроенного резервуара. При нехватке устанавливают дополнительный бак рядом с котлом.
Монтаж обратного клапана в случае подключения второго бака.
Промывка линии и удаление из нее воздуха.
Подключение к трубам с холодной водой запорного крана и обратного клапана.
Монтаж фильтра на входе в систему ГВС.
Установка газового счетчика, стабилизатора и автоматического выключателя.
Подсоединение электрических элементов – жил в штекерные клеммы, штекера в гнездо платы.
Крепление кабелей при помощи зажимов.

Ввод устройства в эксплуатацию осуществляет только специалист с сертификатом Protherm.

Настройка, регулировка мощности газового котла при работе на антифризе

Традиционные антифризы на основе этиленгликоля или пропиленгликоля по сравнению с водой имеют большую вязкость. В результате, движение теплоносителя через теплообменник котла замедляется. Кроме того, антифризы имеют более низкий показатель теплоемкости. Все это приводит к тому, что антифриз в теплообменнике котла, который рассчитан на воду, при максимальной мощности мгновенно нагревается до температуры кипения и вскипает. Кипение антифриза, в результате местного перегрева в теплообменнике, проявляется в виде сильного шума, рева с бульканием.

Газовый котел при работе на антифризе может работать только с пониженной мощностью, ниже той, что указана в инструкции котла для воды.

Для некоторого увеличения мощности котла, работающего на антифризе, рекомендуется антифриз разбавлять водой, а также увеличивать напор циркуляционного насоса.

Так, например, для отопительных систем с настенными газовыми котлами рекомендует содержимое заводской упаковки разбавлять водой в соотношении 1:1 . В результате разбавления антифриза, температура начала кристаллизации повысится с -30 °C

до минус 10 °C.

Если температура кристализации разбавленного антифриза не устраивает, то подбирают другой антифриз.

В любом случае, для исключения перегрева теплообменника, в настройках сервисного меню и газового клапана необходимо ограничивать мощность котла в режиме отопления (в строках d.00 и d.52 сервисного меню), а также устанавливать максимальную температуру теплоносителя не выше +70 °C , (в строке d.71 сервисного меню). Рекомендуется также увеличить давление срабатывания клапана байпас на котле (как? — читайте ниже).

Производитель котлов в инструкции по эксплуатации обычно дает свои рекомендации по выбору антифриза. Так, для газовых котлов Protherm в инструкции написано: «Не рекомендуется использовать незамерзающие жидкости в системах отопления с установленным оборудованием Protherm. Применение незамерзающих жидкостей влечет за собой снижение эффективности теплообмена, более высокие температуры на поверхности на стенках теплообменника и быстрый его износ, увеличение коррозионного эффекта и вязкости, разъедание прокладок и фитингов, как в самом котле, так и в отопительной системы. Неисправность котла, связанная с использованием незамерзающих жидкостей, влечет за собой отказ по гарантии.»

Инструкция по эксплуатации

Панель управления
В комплекте с агрегатом поставляется пользовательская инструкция. Документ содержит основные правила эксплуатации котла:

При появлении запаха гари в комнате нельзя включать свет, курить, использовать телефон. Устройство сразу выключается из сети, а котельная – проветривается.
Рядом с прибором должно оставаться место для сервисного обслуживания. Зазор в 30 см нужен над и под конструкцией. 10 см остается сбоку и 60 см – возле передней части.
При длительном отъезде перекрываются вентили на отопление, ГВС и газоподачу.
Рекомендуемое давление теплоносителя – от 1 до 2 бар.
Рядом с котлом нельзя хранить взрывчатые и огнеопасные вещества, лакокрасочную продукцию.
Для выбора режима отопления нужно нажать MODE. Для перехода в «Лето» — эту же кнопку дважды, в «Отпуск» — трижды.
Параметры температуры воды настраиваются при помощи клавиш «плюс» и «минус».
Чтобы выставить температурный показатель теплотрассы, понадобится нажать MODE, а потом – «плюс» или «минус».

Эксплуатация прибора запрещена при разморозке системы или утечке теплоносителя.

Инструкция по настройке, подключению и запуску

После доставки котла производится его установка на заранее выбранную поверхность. В комплект поставки входит специальный кронштейн, который крепят на прочную стену. Не допускается установка на поверхности, обшитые гипсокартоном, тонкие или временные перегородки с низкой несущей способностью.

После установки производится подключение всех соответствующих трубопроводов:

Подача газа.
Прямая и обратная линия отопительного контура.
Подача холодной воды.

Работы по присоединению всех коммуникаций должны быть произведены тщательно, с соблюдением всех требований технологии.

Соединения газовых труб проверяют на утечки с помощью мыльного раствора. После этого котел подключают к сети электропитания.

Необходимо контролировать правильность присоединения фазы к соответствующему электроду, иначе котел не запустится.

Заполнение водой производится до получения номинального давления, которое отображается на дисплее.

Открывается кран подпитки, система медленно заполняется водой, чтобы успевал выходить воздух. После этого сбрасываются воздушные пробки в самом котле и радиаторах, после чего давление еще раз корректируется.

Первый запуск котла представляет собой кратковременное включение агрегата для проверки работоспособности и правильности присоединения и настройки. Обнаруженные неисправности немедленно устраняются, неплотные соединения тщательно герметизируются.

Иногда первый запуск тут же прерывается с появлением ошибки. Это следствие воздушной пробки в насосе или ином узле.

Ошибку сбрасывают и попытку повторяют снова. Иногда первый запуск приходится повторять по нескольку раз, пока воздух не выйдет из насоса. .

ОБРАТИТЕ ВНИМАНИЕ! Подключение и первый запуск в обязательном порядке должны выполнять работники сервисного центра, которые правильно выставят системные настройки котла. Самостоятельная настройка и запуск котла автоматически отменяют гарантийный договор, в обслуживании будет отказано.

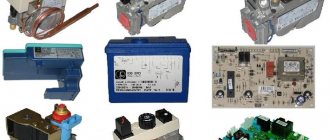

Основные поломки

При неисправностях устройства на ЖК-дисплей выводится код, по которому опознается ошибка. Алгоритм работы с ней представлен в инструкции. К другим частым сбоям оборудования относятся:

поломки датчиков давления, температуры, клапанов регулировки газа;
неисправность системы газоподачи либо ионизирующего клапана;
блокировка дымохода – нет подачи воздуха;
остановка при падении напряжения в сети;
замыкания – датчиков контура водоподачи, корпуса, прессостата;
образование воздушных пробок;
проблемы с ПО – вода греется, но контур не отапливается.

Коды ошибок можно устранить по рекомендациям изготовителя. Неисправным деталям понадобится ремонт.

Технические характеристики котлов «Протерм Гепард 23 MTV»
