Котел Медведь выпускается словацкой компанией Protherm. На российском рынке представлено около 100 разнообразных газовых котлов этой модификации.

Наиболее востребованным считается напольный газовый котел Протерм Медведь, работающий в режиме «Зима-лето». Уникальным отличием бренда является развитая сервисная сеть Protherm — более полутора тысяч сервисных центров, размещены не только в Чехии и Словакии, но и в России, и многих странах СНГ

1 Кто производитель
2 Разновидности моделей котлов Медведь
3 Отличительные особенности
4 Технические характеристики Медведь 40 KLOM
5 Особенности монтажа
6 Отзывы о Protherm Медведь
7 Коды ошибок и неисправностей
8 Обслуживание котла Протерм Медведь

Защитные функции котла

Страница 12

Текст

устанавливается такая температура системы отопления, которая способна компенсировать тепловые потери отапливаемого здания при самой низкой расчетной наружной температуре для данного региона.

Примечание:

Компания PROTHERM предлагает в качестве дополнительных аксессуаров несколько комнатных регуляторов, протестированных для работы с данным типом котла. В случае применения регуляторов других производителей компания Protherm не несет ответственности за неправильную и ненадежную работу оборудования.

Эксплуатация котла в режиме эквитермического регулирования

Температура теплоносителя в котле регулируется в зависимости от изменения наружной температуры воздуха. Настройка функции эквитермической зависимости возможна только при подсоединенном наружном датчике, который не является частью поставки котла. Порядок настройки угла наклона и параллельного смещения эквитермической кривой на графике приводится на стр. 6 настоящего

руководства.

Предупреждение:

Подключение комнатного регулятора и наружного датчика может проводить только аттестованный фирмой Protherm специалист специализированной организации.

Примечание:

При всех видах регулирования приоритетным является нагрев воды в бойлере, т.е. как только будет получен сигнал от датчика бойлера, котел автоматически переключится в режим нагрева воды в бойлере. После нагрева воды в бойлере до требуемой температуры котел автоматически вернется в режим отопления.

Установка мощности котла

Мощность котла настроена на заводе на максимум. При необходимости можно установить отопительную мощность котла в соответствии с требуемой отопительной нагрузкой. В режиме нагрева воды в бойлере котел всегда работает на максимальной мощности. Предупреждение:

Изменения в настройке котла может проводить только аттестованный фирмой Protherm специалист специализированной организации.

Защитные функции котла

Плавная модуляция мощности

Происходит на основании постоянного сравнения текущих параметров с параметрами, установленными пользователем; данное регулирование является пропорциональным, т.е. при большей разнице между сравниваемыми величинами котел работает с большей мощностью и наоборот.

Защита от замерзания

При снижении температуры воды в системе отопления до 8°C произойдет включение котла независимо от включенного режима „Лето“, требований комнатного регулятора или включенного режима нагрева бойлера.

Защита бойлера ГВС от замерзания

При снижении температуры воды в бойлере ниже 8°C, произойдет включение котла для нагрева воды в бойлере. Данная

функция котла активизируется даже при выключенном режиме нагреве бойлера.

Защита насоса от заклинивания

Снижает вероятность заклинивания насоса вследствие осаждения взвешенных частиц на его вращающихся элементах при длительной остановке котла (более 24 часов) посредством кратковременного включения (30 секунд).

Выбег насоса

После выключения котла из работы по сигналу от комнатного регулятора насос еще в течение приблизительно 1 минуты обеспечивает циркуляцию воды в системе отопления (только в режиме отопления).

Антициклирование

Функция антициклирования в режиме отопления ограничивает количество повторных пусков котла временным

Котёл PROTHERM KLOM 17. Настройка.

До того как вышла «продвинутая» версия котла Protherm Klom 17 Bear (он же Протерм «медведь»), проблем с подключением к многоконтурным системам отопления не было. И тут, с выходом версии klom 17, маразм европейской экономии и жадности достиг апогея!

Дело в том, что котёл имеет только один регулируемый контур отопления и управления нагревом бойлера. Естественно, для расширения контуров, нужно покупать дополнительное железо и нести денег аккредитованным специалистам.

Замечу, что расценки совсем не демократичные, учитывая то, что «Protherm» всегда относился к бюджетной категории. При этом совсем не факт, что эти специалисты что-то смогут сделать. В моём случае это стоило 2700 за вызов. Два вызова разных «специалистов» ни к чему не привели. Сервисмены разводили руками и говорили что-то типа «- ну, такой котёл. у него такой алгоритм работы».

Работа сервисной службы Протерма — тема отдельной статьи. Купивший их продукцию, считается отработанным материалом и интереса для компании уже не представляет. Надеюсь, это первый шаг к разорению и уходу этой компании с нашего рынка или всё таки к развороту лицом к потребителю их продукции. Второе предпочтительней, так как этих котлов ввезли в Россию не один вагон.

На 73 градусах котёл выключается

Разъясню, что для подключения внешнего управления (контроллера), от котла требуется всего-навсего поддерживать температуру подачи в заданном пределе ( например, 71 +/- 2 градуса) — и всё.

Включение происходит на 48 градусах.

До этого момента все котлы, которые я встречал в своей жизни, прекрасно с этим справлялись. Это же котёл упорно держал «температурную паузу» аж в 25-32 градуса. Естественно, ни о какой регулировке речи быть не могло. автоматика начинала просто «сходить с ума», да и бойлер нагреть в таком режиме не реально в принципе.

В общем, пришлось взяться за настройку самим. Оптимальный , с нашей точки зрения, вариант описан ниже.

В инструкции есть таблица с настраиваемыми функциями, доступ к которым нигде не прописан ( +2700 рублей сервисному центру!).

Вход в «сервисное меню» котла Protherm Klom 17 Bear.

Для входа в «сервисное меню» удерживаем кнопку «MODE» примерно 10 сек.

Вход в сервисное меню Protherm klom 17 Bear

Отпускаем кнопку «MODE» когда появятся символы «00»

Нажимаем «+» или «-» до значения «35» и нажимаем кнопку «MODE»

Мы вошли в «Сервисное меню»

Выбираем кнопками «+» или «-» значение d.02. » «Максимальное время блокировки горелки»

По умолчанию стоит значение «20 минут». Устанавливаем минимально возможное -«2» минуты.

После этих манипуляций, «вилка температурного режима» становится около 10 градусов. Все остальные, доступные из сервисного меню настройки, к уменьшению температурной вилки так и не привели. Для регулировки отопления этого с натяжкой хватит, а вот для ГВС явно недостаточно. Можно, конечно, задрать температуру до 85 град. и наслаждаться сделанным. Но мы решили «добить врага».

Манипуляции с котлом Protherm Klom 17 Bear.

Покупаем «родной» датчик бойлера (за 1200 рулей. ) и измеряем его параметры. Оригинальный датчик температуры представляет из себя термистор на 10кОм. При комнатной температуре он показывает 11 кОм, при 60 градусах 1,6 кОм.

Сопротивление датчика для Protherm klom 17 при 60 градусах.

Обмануть котёл Protherm klom 17 и установить в контакты панели » 5 и 6″ резистор в промежутке 2-10 кОм. (этот вариант для любителей экспериментов)
Купить «Оригинальный датчик» для бойлера и пустить управление бойлером через котроллер котла.
Купить NTC термистор на 10 кОм и не заморачиваться.) (этот вариант предпочтителен из-за цены. Примерная стоимость 50 руб. против 1200 за оригинал!)

В первом случае Вы получите не настраиваемую температуру на выходе котла, равную 80 градусам (-/+ 2 градуса). Думаю, можно подобрать выходную температуру в данном режиме путём уменьшения установленной температуры ГВС и изменением номинала подключаемого резистора. В момент эксперимента других резисторов, кроме 10 кОм у меня не было. С другой стороны, установленная температура в 80 градусов является немногим больше идеальной для установки внешних контроллеров.

Показания датчика при комнатной температуре

Во втором и третьем — возможность регулировать температуру бойлера только с котла. При этом скачки температуры подающей линии будут доходить до максимальных. Другими словами, у нас получаются два режима: 1) отопление и 2) Режим ГВС.

В режиме приготовления гвс, котел ориентируется по датчику бойлера и поддерживает, заданную в настройках (пункт D.20) , температуру горячей воды.

Алгоритм при этом следующий: Отключается насос отопления (подключенный к клемме Х19) и включается насос загрузки накопителя (подключенный к клемме Х11). После того как вода нагрелась, котел переходит опять в режим отопления отключая и включая соответствующие насосы.

Режим отопления устанавливается на котле (см. инструкцию)

В варианте без датчика наружной температуры, котёл будет поддерживать заданную температуру подающей линии.

С применением датчика наружной температуры, в котле появляется пара дополнительных функций.

Настройка подающей линии в зависимости от температуры на улице — эквитермический режим. Подробнее здесь.
Возможность автоматического перехода на летний/зимний режим. Диапазон от 15 до 30 градусов. (пункт D.45)

Сервис и уход

Страница 13

Текст

интервалом не менее 1 минуты или падением температуры теплоносителя на 8°C.

Примечание:

В случае, если котел был выключен по команде комнатного регулятора, данное ограничение не действует.

Защита от перегрева

Функция защиты от перегрева включает насос отопления при превышение

значения температуры воды в системе отопления, установленного пользователем или если температура теплоносителя в котле превысит 85°C. Если температура теплоносителя в котле превысит 90°C (неисправность F3), котел автоматически выключится.

Запуск насоса в зависимости от температуры теплоносителя

Система управления котла позволяет устанавливать время запуска насоса отопления в зависимости от достижения котлом определенной температуры. Настроить данную температуру может только сотрудник авторизованного сервисного центра.

Система контроля тяги дымохода

Котел оснащен системой контроля тяги дымохода (СКТД). При недостаточной тяге в дымоходе сработает термостат отходящих газов, котел автоматически выключится (прекратится подача газа в котел).

Перебои в подаче электроэнергии

При перебоях в подаче электроэнергии котел выключится. При возобновлении подачи электроэнергии котел

автоматически включится, без потери установленных рабочих параметров.

Если после возобновления подачи электроэнергии на дисплее котла появится сообщение о неисправности, разблокируйте котел с помощью кнопки RESET.

Примечание:

Блокировка котла может произойти вследствие его перегрева в результате остановки насоса после отключения электроэнергии.

Неисправность устраняется нажатием кнопки RESET, расположенной на панели управления котла. Если неисправность не удается устранить таким образом, необходимо обратиться в авторизованный сервис.

Предупреждение:

Все указанные защитные функции имеют силу только в случае правильного подключения к электрической сети (правильное подключение проводов фаза, ноль и заземление) и включенном положении главного выключателя (положение ВКЛЮЧЕНО (I)).

Предохранительный клапан на отопление

Котел оснащен предохранительным клапаном на 3 бара. Предохранительно- сбросной клапан срабатывает в случае превышения рабочего давления теплоносителя в системе отопления и защищает котел от гидравлических повреждений.

Подведите к предохранительно-сбросному клапану сбросную линию в соответствии с действующими нормами и правилами.

Категорически запрещается обслуживать предохранительный клапан лицам, не являющимся сотрудниками специализированных сервисных организаций! В случае срабатывания предохранительного клапана необходимо отключить котел и обратиться в сервисную организацию.

Сервис и уход

Уход за котлом со стороны пользователя

При необходимости можно производить чистку передней панели котла, не снимая ее. Чистка производится после отключения котла от электрической сети (необходимо

перевести сетевой выключатель в положение «выкл»). В случае попадания влаги на переднюю панель повторное включение котла возможно только после его полного высыхания. Периодически необходимо контролировать давление

Ответы специалистов по эксплуатации котлов Protherm

___________________________________________________________________________

Неисправности и ошибки котлов Protherm
Ремонт настенных котлов Протерм
Регулировки напольных газовых котлов Протерм

Вопрос: Недавно заметил, что стабилизатор напряжения щелкает после этого котел начинает работать не стабильно, что это может быть? Ответ: Тут дело не в котле. Стабилизатор щелкает, потому что срабатывает реле при падении напряжения в сети, на короткое время разрывает фазу — вот от разрыва фазы котел и может вести себя не стабильно. Вопрос: Имеется газовый котел Protherm KLZ 50 c турбонасадкой. Возникла проблема — на топке появилось пятно, и все время понемногу увеличивается. Вызывали специалистов местных, сказали, что обычно никто с такими проблемами не обращался.

Еще через несколько вызовов приехал наконец то специалист (главный инженер) и отрегулировал на котле подачу газа — после этого котел начал работать с модуляцией (то есть сначала на малых оборотах и потом на полную). До этого включался всегда на полную мощность и в молотил без остановки в морозы. Это было в отопительный сезон 2013 года и пятно перестало увеличиваться. В этом году все пятно стало снова расти. Что делать? Ответ: Если изоляция горелки не повреждена, пятно не имеет влияния на безопасность эксплуатации оборудования. Вопрос: Может быть котел тактует часто и потребляет много газа из-за того что мощность котла завышена? У меня S=220м2, мощность=38 кВт. Брал такую мощность с перспективой отопления гаража. Если это так, то что мне надо сделать для стабилизации работы котла и потребления газа? Ответ: Определенно. Надо снизить мощность. Не на минимум, а пропорционально. Вопрос: Подскажите: планирую котел гепард 25 кто и бкн протерм В100Z. Нужны ли дополнительные трехходовые клапаны и насосы. Ответ: Трехходовой клапан и насос уже встроены в котел. Нужен только датчик бойлера. Вопрос: что означает двухступенчатая горелка применительно к Гризли 65 KLO: это пресловутый режим зима-лето (т.е. 1 ступень — лето, вторая ступень — зима) или минимум (1 ступень) и максимум (2 ступень) работы котла, которые штатно на максимум на заводе настроено, никакой официальной информации на сайте нет, как и в руководстве. Ответ: 2-ступенчатая горелка — это аналог модуляции, т. е. котел может работать на максимальной мощности (2я ступень), может на сниженной (1я ступень) или выключится, если совсем нет запроса на тепло. Причем, обе ступени настраиваются. Вопрос: если дом хорошо утеплен, то возможно и котел 30 квт тоже будет тактовать. При чём когда холодно-мощность нужна одна, потеплело-другая, температура бывает в течении суток меняется на 10-15 градусов, от 0 до -15 и т. д. Как же тогда быть? При условии что любой котел нельзя регулировать самому, а вызывать специалиста. Объясните, как вести себя с данным котлом? Ответ: если дом хорошо утеплен, вероятность тактования снижается. Дом остывает медленнее, теплоноситель в системе отопления тоже меньше остывает, котел это видит и не на максимальной мощности работает, а модулирует только для поддержания.

Подобрать котел с максимальной мощностью, которая покроет максимальную потребность вашего дома в тепле. Большой запас брать не нужно (если не планируете расширяться). Дальше котел будет модулировать, в зависимости от потребности — стало на улице теплее, мощность уменьшается, холоднее — увеличивается. Вопрос: Установлен напольный котёл Protherm 30 KLOM. Проект отопления ещё в стадии разработки, предполагается комбинированное отопление: радиаторы и тёплый пол. По инструкции к котлу питание циркулярного насоса необходимо подключать не напрямую в розетку, а через клеммы котла, чтобы котёл мог отключать насос на низких температурах и, как понимаю, в связи с этим не допускать коррозии чугуна. Но для тёплого пола предполагается использование тёплого пола со смесительным узлом и ещё одним циркулярным насосом. При выключенном основном насосе отопления, насос тёплого пола всё равно может осуществлять циркуляцию через котёл, если включён напрямую в розетку. В связи с этим 2 группы вопросов: 1) Получается для сохранности котла обязательно нужно вешать оба насоса на клеммы котла? Но в инструкции я не нашёл разъяснений на этот счёт и максимальную мощность подключаемого оборудования. Возможно ли это, какова максимальная мощность и можно ли увидеть какую-то ссылку на документ разрешающий это? 2) Кроме того в идеале хотелось бы питание насоса тёплого пола подключать через установленный в комнате термостат (включает питание 220V при уменьшении температуры и выключает при увеличении), для автоматизации регулирования температуры пола. Выходит что это в принципе невозможно? Ответ: Нельзя подключать два насоса на одну клемму. Нет такой схемы управления у Протерма. Для управления ТП есть каскадная автоматика. SD2000 снят с производства. Вопрос: Не могу найти данные по мощности насоса для этого котла, может вы поможете? Например, если у нас стоит один насос напором 4 метра, то он потребляет 45 Вт, если 6 метров, то он потребляет 80 Вт, если один насос 8 метров, то он потребляет 170Вт. Так почему не возможно подсоединить 2-3 насоса по 45-80 Вт? Чем это обусловлено? Ответ: Это обусловлено тем, что производителем предусмотрено подключение к клеммам только одного насоса. Подключение 2х и более — на Ваш страх и риск. Вопрос: по подключению бойлера B200S к газовому напольному котлу Медведь KLOM 30. В мануале к B200S сказано: Для обеспечения работы бойлера с котлом PROTHERM отдельно поставляется электромеханический разделительный трёхходовой клапан со встроенным электрическим переключающим контактом размером DN ?” (для использования с навесными котлами) или DN 1” (для использования с напольными чугунными котлами ). В мануале к KLOM сказано: Система управления котлом регулирует нагрев бойлера с помощью насоса и NTC датчика бойлера. Ничего не сказано о трёхходовом клапане. Не совсем понятно, какая же схема предпочтительна? Какой электромеханический разделительный трёхходовой клапан со встроенным электрическим переключающим контактом имеется в виду? Где можно посмотреть его характеристики? Ещё не понятен принцип управления циркуляционным насосом, котёл отключает насос или изменяет его производительность? Ответ: Это две возможных схемы подключения бойлера к KLOM — через трехходовой и через насосы. В первом случае не нужны насосы, кроме циркуляционного, во втором — трехходовой. Вопрос: Протерм скат — возможна ли его безболезненная работа от генератора по однофазной схеме включения? Ответ: Модели 6К и 9К могут работать от сети напряжением как ~380В, так и ~220В, другие только от ~380В. Вопрос: Корректно ли подключать напольный котёл Медведь KLZ 30 через гидроразделитель к отдельным контурам отопления (Условно 2 контура, соответственно завязанные на автоматику регулирования температурой). Прочему спрашиваю — в KLZ контур нагрева встроенного бойлера уже интегрирован и по логике при включении насоса бойлера будет отключаться насос контура котла.

Соответственно отсутствие циркуляции — вторичные контура будут работать сами на себя, т. е гонять остывший теплоноситель, пока не отключится насос бойлера и не включится насос котла. Или не заморачиваться и поставить KLOM 30 и бойлер подключить к гидрострелке как третий контур? Кто что посоветует? Ответ: У Protherm не таких рекомендованных схем, но он их и не запрещает. Т. е они имеют право на существование. Это к вопросу о корректности. Что касается схем. Я считаю, что можно сделать и так, и так, есть два нюанса: В первой схеме, если забыть закрыть кран горячей воды, система отопления остынет, в морозы замерзнет. Во второй схеме такого не будет. Размеры котельной. Для второго варианта требуется больше места. Вопрос: Установил электрокотел Скат 21кВт, в процессе изучения Инструкции по монтажу и эксплуатации котла нашел сведения о том, что над котлом должно быть минимальное расстояние до потолка — 800 мм. С чем это связано, для чего такой зазор? В Инструкции на газовый котел такого требования не нашел. Это специфика электрокотла? По факту у меня получается около 400 мм. Это проблема большая? Ответ: 800 мм требуется для замены ТЭНа, если у Вас 400 мм, то для замены ТЭНа придется снимать котел, на работу котла это никак не скажется. Вопрос: У нас подключен котел пантера 25 ктв, неделю назад делал запуск специалист. Утром проснулся, горит сообщение ошибка ф68, в книжке нет такой ошибки, что делать? Пытаюсь сбросить ошибку ресет, котел запускается, до температуры 32 и выдает ошибку. Ответ: Проблема в потере пламени. Т. е. либо котел не видит пламя (см в сторону электродов ионизации), либо пламени действительно нет (см в сторону газа — подача или газовый клапан). Вопрос: Проблема, имется Protherm KLOM 50 с турбонасадкой проработал 1,5 года, не запускается. При включении запускается турбонасадка на дисплее отображается индикация действующей температуры теплоносителя и мерцает с права в углу индикатор и всё! Что это? Ответ: Возможно «залип» маностат турбонадставки. Если аномальное низкое атмосферное давление — убавить чувствительность. Вопрос: Для дома S=100 м2 какой лучше котел напольный или настенный ? с учетом подключения теплый пол в двух комнатах S=16 И 18 М2 И ТРЕМЯ точками разбора воды. мой выбор пал на протерм но какой точно я не знаю подскажите пожалуйста? Ответ: Ориентировочная мощность для Вашего дома — около 15 кВт. Более точно Вам скажут в проектной организации. Что касается моделей — основное различие между навесными и напольными котлами, конечно же, габариты и возможности установки. У них разные варианты совместимости с терморегуляторами. У навесных более широкие возможности управления. Так же важно решить, двухконтурный котел или комбинацию одноконтурный котел+бойлер. Вопрос: Установлен котел Протерм KLOM 40 и турбонасадка. эксплуатирую котел с декабря 2013 года… контролировал работу котла наездами утром и вечером. в марте переехал в дом и заметил особенность. время от времени котел разгоняется до 85 градусов при выставленной температуре в 60 градусов. причем когда котел разгоняется до 85 градусов, на экране мигает нижняя правая метка а насос циркуляционный не вибрирует (работу насоса подключенного к котлу определяю приложив к нему руку, иначе не услышишь). после нагрева котла до 85, насос включается и котел переходит в штатный режим… до 55 остыл, до 65 нагрелся. Что может быть? Ответ: диод мигает – котел работает в режиме нагрева воды в бойлере. Все в порядке — это программа защиты от бактерий в бойлере — кратковременный нагрев. Вопрос: как определить периодичность кратковременных нагревов? Читал, что когда разбор воды в бойлере происходит залповый, котел дает команду стоп насосу на отопление и в приоритете нагревает воду в бойлере (бойлер на 200 литров) и после нагрева воды в бойлере до номинала, снова включает насос на батареи и так как котел в ошибку не уходит, значит автоматика котла нарушений не находит. Всего две кнопки на котле, а какой умный оказался. Ответ: У этого котла нет функции защиты от бактерий в бойлере. Это происходит нагрев бойлера. Независимо от разбора воды, когда идет запрос на нагрев воды в бойлере, котел переключается на нагрев бойлера на максимальной мощности, поэтому-то температура и поднимается до 85. Отопление в этот момент не активно. Как только нагрев бойлера закончен, котел переключается на отопление. ГВС в приоритете. Вопрос: В чем различие (кроме мощности) котлов Гепард 23 MTV и Пантера 25 KTV? Продавцы сказали, что медных частей в Пантере больше (Гепард — это удешевленная Пантера). Вот я и хочу понять, в чем принципиальные конструктивные отличия, чтобы решить, стоит ли переплачивать. Из чего у них сделаны теплообменники? при временном отключении газа и\или электроэнергии оба котла включаются в работу автоматически? Ответ: Конструктивно — разные расширительные баки 5 и 7 л. Плюс к этому разница в дизайне передней панели. отчасти они правы, так как Пантера мощнее и теплообменник у нее больше. Но в целом, они одинаковые. в случае отключения/включения электричества — котлы включатся, если газа — оба в ошибку, включение после сброса ошибки. Вопрос: Нужно подключить к напольнику 30 KLOM только БКН. Этот котел будет работать только на загрузку бойлера. Соответственно вся система состоит из котла, БКН, группы безопасности, мембранного бака и циркуляционного насоса. Как сделать правильно? Просто подключить на колодку датчик температуры и насос загрузки бойлера или есть нюансы? Ответ: Нужно перевести котел в «летний режим» по отоплению, тогда он будет работать только на бойлер. Других нюансов нет. Вопрос: Подскажите, установлен Котел Protherm Гепард, на малой мощности горелки выскакивает ошибка 28 либо 29. И еще не поддерживает заданную температуру (не отключается после набора заданной температуры). Куда смотреть, чего крутить? Ответ: У Вашего котла, вероятно, проблемы с газовым клапаном. Тут могу рекомендовать только осмотр специалистом. Вопрос: Установили мне котел медведь клз 40. Стартовал нормально, в доме никто не живет пока, но котел оставил включенным. Через 2 дня приехал, котел с ошибкой ф1 стоит. Сбрасываю ошибку, запускается, но через разные промежутки времени опять выкидывает ф1. Может это быть из за недостаточной вентиляции?

Или копать в сторону электроэнергии? Напряжение вроде стабильное, но в любом случае буду ставить ибп. И второй вопрос какой gsm модуль лучше поставить на мой протерм для управления котлом через смс? есть ли возможность сбрасывать ошибки через смс? Фазность соблюдена, бойлер для гвс не заполнен и не включен. Ответ: Данная ошибка означает блокирование автоматики розжига и прекращение подачи газа через газовый клапан, т. е. потерю пламени. Подобная блокировка может возникать в тех случаях, когда, находясь в режиме открытого газового клапана, автоматика зажигания не получает обратный сигнал о наличии пламени от ионизационного электрода.

Данная неисправность может быть вызвана также срабатыванием аварийного термостата или термостата продуктов сгорания. Низкое давление газа на входе, неправильное электрическое подключение (перепутаны местами фаза и ноль) также могут быть причиной потери пламени. Если сбой не удается устранить c помощью кнопки RESET, обратитесь в сервисную организацию. По поводу GSM — у Протерма нет таких модулей. Вопрос: Получается модуляция должна сработать и котел будет поддерживать стабильную температуру от протока воды 3л/мин? Будем наблюдать на практике. Ну и оно понятно, что при забитом теплообменнике не будет нормального теплообмена и протока воды. Речь идет о том как должен работать новый котел и есть ли регулировки газа по ГВС, т. е. возможность убавить мощность ГВС, чтобы котел не тактовал при слабом давлении в водопроводе. Ответ: после включения модуляция должна поддерживать стабильную температуру. Регулировок газа по ГВС нет. Автоматика сама регулирует работу газовой арматуры. Вопрос: Датчик SO10045 для подключения бойлера — это термо сопротивление. Термостат выполняет аналогичную функцию. Почему нужен датчик для соединения котла и бойлера? Ответ: принцип действия схож, но при работе от термостата котел не получает информации от бойлера о температуре воды, поэтому не имеет возможности модулировать мощность нагрева, а только включается на полную мощность и выключается, что не экономично. Плюс к этому при использовании SO10045 на котле отображается текущая температура в бойлере — удобно и наглядно.

___________________________________________________________________________

Неисправности котла АОГВ-23 ЖМЗ
Параметры и устройство газовых котлов АОГВ и АКГВ
Автоматика котла Baxi Luna-3 Comfort
Установка и монтаж котла Бакси Слим
Регулировки и сервисное обслуживание котла Беретта Чао
Определение кода ошибок и неисправностей котлов Rinnai
Ошибки и неисправности газового котла Термет
Значение кода ошибок и неисправностей котлов Вайлант
Определение неисправностей и ошибок котлов Висман
Вопросы по обслуживанию котлов Навьен
Вопросы по неисправностям дизельных котлов Китурами
Котлы Юнкерс — На вопросы пользователей отвечают мастера
На вопросы по котлам Electrolux отвечают специалисты
Ответы экспертов по ремонту котлов Нова
Вопросы по сервису котлов Hermann
Ответы мастеров по обслуживанию котлов Дэу
Вопросы по обслуживанию котлов Ферроли
Вопросы пользователей по ремонту электрокотлов Эван
Из-за чего газовый котел АКГВ загорается и сразу же гаснет
В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
Из-за чего котел АОГВ зажигается и быстро гаснет
Как следует устранять на котле Балтгаз ошибку Е01
В чем поломка, если котел Дани зажигается, но сразу же гаснет
Почему котел Данко загорается, но быстро тухнет
Котел Демрад перестал держать давление, в чем неполадка
Из-за чего котел Газлюкс начал греться и шуметь
В чем причина, если газовый котел Кебер загорается, но быстро тухнет
Как следует устранять на котле Китурами ошибку с кодом 01
Из-за чего котел Конорд загорается, но сразу же тухнет
В чем причина, если котел Лемакс зажигается и быстро тухнет
Из-за чего котел Мимакс зажигается, но резко тухнет?
Почему котел Очаг зажигается, но сразу же тухнет
Почему газовый котел Росс загорается, но быстро гаснет
В чем неисправность, если котел Сиберия загорается и резко гаснет
Почему котел Сигнал загорается и резко тухнет
Из-за чего может шуметь и греться котел Термет
Почему газовый котел Термотехник зажигается, но внезапно гаснет
Как можно устранить на котле Термона ошибку Е01
По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
По какой причине котел Иммергаз не функционирует на ГВС
Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

Обвязка котлов отопления
Котлы СТС
Котлы КВТ на твердом топливе
Пеллетный котел Пересвет
Стальной напольный котел Ратон
Твердотопливный котел Термология
Ошибки и неисправности газового котла Термет
Ремонт котлов Термона
Ремонт котлов Нова
Сервис котлов Hermann
Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

___________________________________________________________________________

Обслуживание котлов Дэу
Неисправности котлов Демрад
Неисправности котлов Мора
Ремонт котлов Westen
Неисправности котлов Иммергаз
Виды котлов на твердом топливе
Модели и конструкция комбинированных котлов
Жидкотопливные и двухконтурные котлы
Чугунные котлы на каменном угле
Котлы с моделирующими горелками
Импортные котлы для систем отопления

Гарантийные условия

Страница 14

Текст

теплоносителя в системе отопления, подпитывая ее при необходимости. Подпитка системы отопления возможна только после охлаждения котла до температуры ниже 40 °C (по данным от датчика температуры, установленного в котле). Невыполнение данного требования может привести к возникновению трещин в результате теплового напряжения материала котла. В случае утечки газа необходимо перекрыть подачу газа в котел и обратиться в сервисную организацию.

Защита от легионеллы

Чтобы избежать возможности образования бактерий Legionella pneumophila или других видов бактерий в бойлере рекомендуется поддерживать температуру горячей воды около 60 °C, либо периодически повышать температуру нагрева воды в бойлере до 70 °C.

Профессиональный уход за котлом

Раз в год, желательно, перед началом отопительного сезона, рекомендуется производить сервисное обслуживание котла. Сервисное обслуживание производят сотрудники специализированной сервисной организации. Данное обслуживание не является обязательным для соблюдения гарантии. Однако отсутствие обслуживания может привести к неисправностям, не являющимися гарантийным случаем. Прежде всего, речь идет о проверке

функционирования и состояния горелки, правильности настройки мощности, проверке герметичности соединений дымохода, чистке теплообменника котла,

контроле бойлера ГВС и проверки состояния магниевого анода. Особенно важна при этом проверка функциональности

предохранительного клапана, аварийного термостата и термостата продуктов сгорания. Подобный контроль осуществляется и после выполнения сервисных работ на данных элементах.

Контроль состояния магниевого анода рекомендуется проводить по истечению первых шести месяцев со дня ввода котла в эксплуатацию. Дату проведения следующего обслуживания сервисная организация определяет в зависимости от степени износа анода на момент его первого контроля.

Если степень износа составляет 60% анода, его необходимо заменить на новый. Выход из строя бойлера по причине износа магниевого анода не является гарантийным случаем.

Примечание:

Износ магниевого анода связан с его защитной функцией, поэтому замена анода не является предметом гарантии.

Гарантийные условия

Гарантия на газовый котел PROTHERM Медведь 20 (30, 40, 50) KLZ предоставляется на основании паспорта изделия, правильно заполненного акта рекламации и остальных условий, перечисленных в «Руководстве по эксплуатации», «Руководстве по монтажу» (главы Введение, Установка котла и в

паспорте изделия.

Отличительные особенности

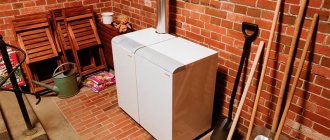

Напольный отопительный котел Медведь работает на газовом топливе, в зависимости от модификации: TLO, KLOM,PLO и KLZ, имеет разные конструкционные решения по организации работы горелочного устройства, дымоотводной системы и движения теплоносителя в контуре.

Главные отличия напольных газовых котлов Protherm Медведь:

Модуляция тепловой мощности, с корректировкой расхода газа и экономией энергоносителя в переходных отопительных периодах.
Электророзжиг котла, с закрытой топочной камерой, обеспечивает 100% автоматизацию топочного процесса горения.
Чугунные теплообменные аппараты для отопительного контура увеличивают срок эксплуатации котла на 5-8 лет, по сравнению со стальным и медным вариантом
Высокий КПД, вплоть до максимально достигнутого уровня 92 %, снижает себестоимость выработанной тепловой энергии и сроки окупаемости котельного оборудования до 3-4 лет.
Доступный ремонт газового котла из-за развитой сети сервисных служб.

KLZ Категория . . . . . . . . . . . . . . . . . . . . . . ….

Страница 15

Текст

Медведь

20 KLZ

Медведь

30 KLZ

Категория . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II

2H3P

Исполнение

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B

11BS

Зажигание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . электронное Топливо . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . пр./ сж.газ . . . . . . . . . . . пр./ сж.газ Максимальная тепловая нагрузка . [кВт] . . . . . . . 18,5 / 18 . . . . . . . . . . . . . 28,5 / 27 Минимальная тепловая нагрузка . . [кВт] . . . . . . . . 13 / 12 . . . . . . . . . . . . . . 20 / 19 Максимальная тепловая мощность . [кВт] . . . . . . . . 17 / 16 . . . . . . . . . . . . . 26 / 24,5 Минимальная тепловая мощность . [кВт] . . . . . . . 12,1 / 11 . . . . . . . . . . . . . 18,2 / 17 КПД . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [%] . . . . 90 — 92 / 89 — 91 . . . . . . . 90 — 92 / 89 — 91

Давление газа

Входное давление . . . . . . . . . . . . . . [мбар] . . . . . . . . .20 / 30 . . . . . . . . . . . . . . 20 / 30 Диаметр форсунки . . . . . . . . . . . . . . . [мм] . . . . . . . .2,65 / 1,7 . . . . . . . . . . . . 2,65 / 1,7 Макс. давление газа на форсунках [мбар] . . . . . . . 10.5 / 27. . . . . . . . . . . . . 12.5 / 27 Мин. давление газ на форсунках . [мбар] . . . . . . . . 5.5 / 13 . . . . . . . . . . . . . . 5,5 / 13

Расход газа

(Q макс.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,0 [м

/час] / 1,6 [кг/час] 3,0 [м

/час] / 2,4 [кг/час]

Отопление

Макс.рабочее давление . . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .3 Мин.рабочее давление . . . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .1 Рекомендованное рабочее давление [бар] . . . . . . . . . . . . . . . . . . . 1 – 2 Диапазон температур . . . . . . . . . . . . . [°C] . . . . . . . . . . . . . . . . . . 45 – 85 Объем котла . . . . . . . . . . . . . . . . . . . . . [л] . . . . . . . . . .9,1 . . . . . . . . . . . . . . . . .11,6 Расширительный бак . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 10 Макс.давление в расширительном баке [бар] . . . . . . . . . . . . . . . . . . . . 3,5

Горячая вода

Макс.входное давление . . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .6 Установленный диапазон температур [°C] . . . . . . . . . . . . . . . . . . 40 – 70 Объем бойлера ГВС . . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 90 Расширительный бак . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 3,9 Расход ГВС

. . . . . . . . . . . . . . . . . . . .[л/мин] . . . . . . . . . 16,5 . . . . . . . . . . . . . . . . .18,0

Электрические параметры

Напряжение . . . . . . . . . . . . . . . . . . . . [В/Гц] . . . . . . . . . . . . . . . . . . 230/50 Потребляемая мощность . . . . . . . . . . [Вт] . . . . . . . . . . . . . . . . . . . .130 Класс защиты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 40 Сила тока. . . . . . . . . . . . . . . . . . . . . . . . [A] . . . . . . . . . . . . . . . . . . . . 0,8

Способ отвода продуктов сгорания

. . . . . . . . . . . . . . . . . . . . .в дымоход

Диаметр дымохода . . . . . . . . . . . . . . . [мм] . . . . . . . . . 130 . . . . . . . . . . . . . . . . . 130 Температура прод.сгорания . . . . . . . . [°C] . . . . . . . . . . 88 . . . . . . . . . . . . . . . . . .116 Удельный расход продуктов сгорания [г/с] . . . . . . . . . 13,3 . . . . . . . . . . . . . . . . 19,8 Минимальная тяга в дымоходе . . . . . [Па] . . . . . . . . . . . . . . . . . . . . .2 Уровень шума (1 м от котла, высота 1,5 м) [дБ] . . . . . . . . . . . . . . . . . . . до 55 Размеры — высота / ширина / глубина [мм] . . . . . . . . . . . . . . . 1385 / 505 / 730 Масса без воды . . . . . . . . . . . . . . . . . . .[кг] . . . . . . . . . 140 . . . . . . . . . . . . . . . . . 155 * —

согласно стандарту EN 625

Технические параметры

20 (30) KLZ

KLZ Категория . . . . . . . . . . . . . . . . . . . . . . ….

Страница 16

Текст

Медведь

40 KLZ

Медведь

50 KLZ

Категория . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II

2H3P

Исполнение

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B

11BS

Зажигание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . электронное Топливо . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . пр./ сж.газ . . . . . . . . . . . пр./ сж.газ Максимальная тепловая нагрузка . [кВт] . . . . . . .38,5 / 36,5 . . . . . . . . . . . . 49 / 47,5 Минимальная тепловая нагрузка . . [кВт] . . . . . . . 27 / 25,5 . . . . . . . . . . . . . 36 / 32,8 Максимальная тепловая мощность . [кВт] . . . . . . . . 35 / 33 . . . . . . . . . . . . . 44 / 41,2 Минимальная тепловая мощность . [кВт] . . . . . . . 24,5 / 23 . . . . . . . . . . . . . 31,5 / 28 КПД . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [%] . . . . 90 — 92 / 89 — 91 . . . . . . . 90 — 92 / 89 — 91

Давление газа

Входное давление . . . . . . . . . . . . . . [мбар] . . . . . . . . .20 / 30 . . . . . . . . . . . . . . 20 / 30 Диаметр форсунки . . . . . . . . . . . . . . . [мм] . . . . . . . .2,65 / 1,7 . . . . . . . . . . . . 2,65 / 1,7 Макс. давление газа на форсунках [мбар] . . . . . . . 12.5 / 27. . . . . . . . . . . . . 13 / 26.5 Мин. давление газ на форсунках . [мбар] . . . . . . . . 5.5 / 13 . . . . . . . . . . . . . . 7 / 12.7

Расход газа

(Q макс.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,1 [м

/час] / 3,3 [кг/час] 5,2 [м

/час] / 3,8 [кг/час]

Отопление

Макс.рабочее давление . . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .3 Мин.рабочее давление . . . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .1 Рекомендованное рабочее давление [бар] . . . . . . . . . . . . . . . . . . . 1 – 2 Диапазон температур . . . . . . . . . . . . . [°C] . . . . . . . . . . . . . . . . . . 45 – 85 Объем котла . . . . . . . . . . . . . . . . . . . . . [л] . . . . . . . . . 14,1 . . . . . . . . . . . . . . . . . 16 Расширительный бак . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 10 Макс.давление в расширительном баке [бар] . . . . . . . . . . . . . . . . . . 3,5

Горячая вода

Макс.входящее давление . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .6 Установленный диапазон температур [°C] . . . . . . . . . . . . . . . . . . 40 – 70 Объем бойлера ГВС . . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 90 Расширительный бак . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 3,9 Расход ГВС

. . . . . . . . . . . . . . . . . . . .[л/мин] . . . . . . . . . 18,5 . . . . . . . . . . . . . . . . . 19

Электрические параметры

Способ отвода продуктов сгорания

. . . . . . . . . . . . . . . . . . . . .в дымоход

Диаметр дымохода . . . . . . . . . . . . . . . [мм] . . . . . . . . . 150 . . . . . . . . . . . . . . . . . 180 Температура прод.сгорания . . . . . . . . [°C] . . . . . . . . . 131 . . . . . . . . . . . . . . . . .115 Удельный расход продуктов сгорания [г/с] . . . . . . . . . . 31 . . . . . . . . . . . . . . . . . . 50 Минимальная тяга в дымоходе . . . . . [Па] . . . . . . . . . . . . . . . . . . . . .2 Уровень шума (1 м от котла, высота 1,5 м) [дБ] . . . . . . . . . . . . . . . . . . . до 55 Размеры — высота / ширина / глубина [мм] . . . . 1385 / 505 / 730 . . . . . . . 1385 / 590 / 730 Вес без воды . . . . . . . . . . . . . . . . . . . . .[кг] . . . . . . . . . 180 . . . . . . . . . . . . . . . . . 205 * —

согласно стандарту EN 625

Технические параметры

40 (50) KLZ

Руководство по монтажу, Введение

Страница 19

Текст

Монтаж должен производиться, на основании проекта, квалифицированным специалистом лицензированного специализированного предприятия, который несет ответственность за надлежащий монтаж и выполнение существующих правил, предписаний и нормативных актов.

При установке котла на основание из горючих материалов (например, дерево, ПВХ и т.п.) котел должен монтироваться на подложку из негорючих материалов.

Предупреждение:

Во время работы температура котла в верхней части (прежде всего, с боковых сторон и верхней панели) может превышать температуру окружающей среды почти на 50 °C. Минимальное рабочее пространство, которое необходимо оставлять свободным вблизи котла, должно быть таким, чтобы можно было свободно и безопасно производить ремонтные работы и сервисное обслуживание (рекомендуется оставлять минимально 300 мм с каждой стороны и минимально 600 мм перед котлом).

Способ отвода продуктов сгорания для данного котла – в дымоход с постоянной тягой 2 Па. Размер выхода для подсоединения дымохода меняется в зависимости от мощности котла:

— для котлов PROTHERM 20, 30 KLZ — Ø 130

мм,

— для котлов PROTHERM 40 KLZ — Ø 150

мм,

— для котлов PROTHERM 50 KLZ — Ø 180

мм.

Предупреждение:

Запрещается помещать в дымоход предметы, препятствующие прохождению продуктов сгорания (например, различные типы теплообменников для использования остаточного тепла). Дымоход не входит в объем поставки котла.

Конструкция дымохода должна соответствовать всем нормам и требованиям, установленным законами и

Котел Protherm KLZ применяется в качестве теплогенераторов в автономных системах водяного отопления.

Предупреждение:

Ввод котла PROTHERM KLZ в эксплуатацию может проводить только аттестованный фирмой Protherm специалист специализированной организации.

Для установки котла, его введения в эксплуатацию, гарантийного и послегарантийного ремонта служит сеть авторизованных сервисных центров.

Газовый отопительный котел предназначен для установки внутри зданий в жилых или хозяйственных помещениях, при обязательном соблюдении действующих в данной местности норм и правил размещения газовых аппаратов, а также требований к помещениям для их установки.

В качестве теплоносителя в системе отопления должна использоваться вода с карбонатной жесткостью до 3,0 моль\куб.м. (6,0 мг-экв\л, 16,8 dH), бесцветная, чистая, без осадков. При более жесткой воде во избежание образования накипи следует произвести снижение жесткости воды.

При установке котлов следует руководствоваться действующими в данной местности СНиП, Правилами безопасности в газовом хозяйстве, ПУЭ, ПТЭ\ПТБ электроустановок потребителей, другими действующими в данной местности нормами и правилами, а также местными предписаниями газо- и электроснабжающих организаций.

На неисправности, возникшие вследствие образования накипи или отложений грязи в самом котле или отопительной системе, гарантия не распространяется.

Согласование выбора места установки, а также организация приточно-вытяжной вентиляции проводится в установленном для данной местности порядке в соответствии с действующими для данной местности нормативными документами.

Руководство по монтажу

Введение

Схемы и этапы подключения настенного котла

Монтаж газового оборудования должен проводиться специалистом. Однако схема подключения настенного газового котла Protherm должна быть доступна и понятна и рядовому пользователю. Поскольку серия «Пантера» является наиболее популярной благодаря быстрому нагреву воды по технологии Aquafast и возможности устанавливать оборудование в помещении без дымохода, рассмотрим тонкости подключения котлов на примере ряда KTV.

Этап #1 — знакомство со схемой монтажа

Первым делом нужно внимательно рассмотреть конструкционные особенности модели и схему монтажа. Вся эта информация есть в руководстве пользователя, поставляемом вместе с оборудованием.

Устройство самого оборудования представлено на схеме ниже.

Подробная схема устройства настенного котла Протерм предоставляется в каждой инструкции от производителя

Перед непосредственным монтажом необходимо тщательно продумать разводку всех труб.

Схема установки рассмотрена ниже.

Такой котел может стать центром всей индивидуальной системы отопления и водонагревания, примерная разводка в которой показана на этой схеме

Этап #2 — навешивание оборудования на стену

После того, как проверена комплектность поставки и выбрано помещение для установки, соответствующее требованиям безопасности, можно использовать монтажный шаблон, определяющий места для просверливания отверстий.

Но предварительно необходимо убедиться, что выбранная стена способна выдержать нагрузку и вес изделия, а купленные крепежи могут быть использованы на конкретном материале поверхности.

Принцип навешивания газового котла показан на схеме.

Газовые котлы Протерм навешиваются на стену стандартным способом, как и другие настенные газоиспользующие модели

Этап #3 — монтажные работы

Основные монтажные работы проходят в несколько шагов.

Обжимное резьбовое соединение из комплекта инсталлируется на газопровод.
Затем проверяется, хватает ли объема встроенного расширительного бака. Если его емкость недостаточна, следует оснастить конструкцию дополнительным расширительным баком, установив его на обратной линии системы отопления, максимально близко к котлу.
Если необходимость монтажа дополнительного бака присутствует, также на выходе котла следует встроить обратный клапан.
Все подающие линии перед установкой необходимо тщательно промыть.
Трубопровод холодной воды оснащается запорным краном и обратным клапаном.

После этого можно проверять газовый счетчик: этот узел должен быть рассчитан на пропуск предполагаемого расхода газа. Если прибор учета соответствует заданным характеристикам, можно подсоединять газовую систему к подающей или обратной линии системы отопления. Наглядно этот процесс показан на схеме.

Подключение газовой системы к котлу требует особой осторожности и соблюдения всех норм безопасности. Эти действия должен выполнять представитель газовой службы, имеющий специальный допуск

Присоединение горячей и холодной воды, а также накопителя горячей воды и дренажного шланга, производятся по следующим стандартам.

Подключение горячей и холодной воды представлено на схеме в инструкции к котлу Protherm (cхема 1). Наглядное соединение дренажного шланга изображено на рисунке 2

Далее осуществляют подключение системы отвода продуктов сгорания. Котел KTV, на примере которого мы рассматриваем процесс монтажа, оснащен закрытой камерой сгорания. Отвод и поступление воздуха в нем происходит принудительно через коаксиальную систему, для чего в конструкции предусмотрена турбокамера со встроенным вентилятором.

Производитель предлагает несколько способов монтажа коаксиального дымохода, среди которых можно выбрать наиболее подходящий вариант. Главное при этом предусмотреть, чтобы конденсат вытекал за пределы системы или к специально установленным конденсатосборникам.

Этап #4 — подключение котла к электропитанию

Питающая линия для подключения котла должна иметь стабилизатор и автоматический выключатель.

Электромонтаж газового котла проходит обычным способом:

Соединительные провода прокладываются через кабельный ввод и укорачиваются до приемлемой длины.
На освобожденный от изоляции и оплетки кабель навинчивается соответствующий штекер.
Когда все жилы прочно вставлены в штекерные клеммы, сам штекер устанавливается в соответствующее гнездо на плате.
В конце необходимо закрепить все кабели специальными зажимами.

С подобными манипуляциями справится любой толковый мастер. Однако монтажные работы, проведенные сертифицированным специалистом, более безопасны и соответствуют требованиям завода-изготовителя.

документами, которые имеют отношение к данному вопросу. Вып…

Страница 20

Текст

документами, которые имеют отношение к данному вопросу. Выполняя требования, перечисленные в нормах, можете избежать таких нежелательных явлений, как чрезмерное охлаждение продуктов сгорания, проникновение влажности в кладку, колебание тяги дымохода, а, тем самым, и их негативного влияния на работу котла.

Воздух для горения поступает в котел из помещения, в котором он установлен. Следует обеспечить приток в помещение достаточного количества воздуха для горения — около 11 м

воздуха на 1 м

природного газа.

Котел устанавливается в защищенном от замерзания помещении вблизи дымовой трубы. Допустимая температура окружающей среды для работы котла от +3С до +45С.

Воздух для горения, который подается к аппарату, должен быть технически чист от химических веществ, которые могут содержать, например, фтор, хлор или серу. Аэрозоли, краски, растворители, чистящие средства и клеящие вещества содержат в своем составе вещества такого рода, которые могут во время эксплуатации аппарата при неблагоприятных условиях вызывать коррозию, в том числе в системе дымоходов. В воздухе для горения не должны содержаться механические примеси, например: строительная пыль, песок и пр.

Для отвода продуктов сгорания котлов PROTHERM 20, 30, 40, 50 KLZ можно использовать дополнительное устройство „надставку PROTHERM PT 20 (30, 40, 50) ПОЛУТУРБО“, обеспечивающее принудительный отвод продуктов сгорания.

Устройство дает возможность эксплуатации чугунных котлов в случаях, когда нет возможности использовать нормальный отвод продуктов сгорания в дымоход. Надставка стыкуется с выходом котла для подсоединения дымохода. Вывод продуктов сгорания надставки позволяет использовать элементы раздельных дымоходов из каталога по дымоходам компании Protherm для настенных котлов.

Максимальная длина дымохода составляет 10 эквивалентных метров (1 эквивалентный метр = 1 метр прямого участка или одно 90° колено).

Предупреждение:

При использовании вентиляторной надставки PROTHERM PT 20 (30, 40, 50) клеммы термостата продуктов сгорания перед вводом котла в действие необходимо перемкнуть. В качестве предохранительного элемента при данном способе эксплуатации выступает маностат воздуха, входящий в комплект поставки надставки PT 20 (30- 50) дымохода. Устанавливать надставку на котел и вводить ее в действие может только аттестованный фирмой Protherm специалист специализированной организации.

При выполнении сервисных работ в период, когда надставка подключена к электрической сети (даже при выключенном сетевом выключателе), необходимо соблюдать правила техники безопасности!

Отклонение от первоначального давления воды в системе отопления удобно контролировать по манометру на панели управления котла, используя красную стрелку манометра. При падении давления в системе отопления следует найти и устранить места негерметичности или выпустить воздух из системы отопления или проверить расширительный бак.

Расширительный бак котла необходимо настроить в зависимости от параметров системы отопления – таким способом предохраняется система отопления и все ее элементы во время эксплуатации от нежелательной нагрузки при резких изменениях давления.

При заполнении встроенного бойлера ГВС необходимо открыть подводящую линию ХВС в бойлер и линию выхода ГВС из бойлера. Как только из линии ГВС начнет выходить вода — это будет означать, что бойлер полностью заполнен водой.

Примечание:

Перед котлом (т.е. на

обратную линию системы отопления) рекомендуется установить отстойник для шлака из системы отопления. Отстойник можно комбинировать с грязевиком, он должен иметь отсечные сервисные краны.

Всё ещё не с нами?

Особенности монтажа

Котлы Медведь устанавливаются в защищенном от минусовых температур помещении, недалеко от дымовой трубы. Допустимая температура внутреннего воздуха в топочной от +5 С до +40 С.

Котел ставится на железобетонный фундамент или на бетонный пол, который обязан выдержать полный вес котла, заполненного водой со вспомогательным оборудованием и не быть скользким.

Для вывода котловых газов допускается устанавливать вентилятор и дымосос, которые обеспечат их принудительное движение. Размер выходного патрубка для включения к дымоотводу варьируется в зависимости от теплопроизводительности модели, например, для KLZ 30 — 133 мм, а для KLZ 40 — 152 мм.

Перед первым запуском Протерм Медведь тщательно промывают внутренние поверхности отопительной системы. На линию подачи холодной воды в бойлер косвенного нагрева устанавливают предохранительно-сбросной клапан для защиты от высокого давления. Между ним и корпусом запрещено устанавливать любые запорные вентиля.

Агрегат должен оборудоваться дренажной линий для слива воды из контура отопления во время ремонта котла Протерм Медведь. Установку расширительного бачка выполняют за группой безопасности.

Все основное и вспомогательное котельное оборудование обвязывают по схемам указанным проектом котла и технической документацией завода-изготовителя.
