Банные печи Везувий по моделям и конструктивным особенностям

Установка печи Везувий Легенда. Видео.

Сборка Дымового канала «ТМ ВЕЗУВИЙ»

4.1. Подготовить к сборке все элементы дымохода, очистить их от защитной пленки, подготовить требуемый инструмент. 4.2. В соответствии с Руководством по сборке и эксплуатации отопительного аппарата, огнестойкостью применяемых строительных материалов, их защитой от возгорания, определить вертикальную ось прохождения собираемого дымохода. При установке печи учитывать расположение балок потолочного перекрытия и стропил крыши. 4.3. Установить в разрезе потолка потолочную разделку 4.4. Установить на выходной патрубок печи один из элементов дымохода: одноконтурную трубу, стартовую трубу или бак на трубе. При насадке герметизировать зазор между патрубком и этим элементом, применив жаростойкий герметик или глину.

ВНИМАНИЕ! Категорически запрещается использовать «сэндвичи» в качестве первого элемента дымохода, установленного непосредственно на выходной патрубок отопительного аппарата.

4.5. Все последующие элементы дымохода устанавливаются на предыдущие до полной насадки легким постукиванием деревянной киянкой либо металлическим молотком через доску. 4.6. При сборке дымохода зазоры в месте соединения элементов заполнить жаропрочным герметиком и скрепить соединения стяжными хомутами). 4.7. На первый элемент дымохода установить дроссельную заслонку, направив ручку управления в удобную сторону. Длину элемента дымохода, одеваемого на дроссельную заслонку, определить заранее, с учетом того, чтобы не допускать стыковку стартового «сэндвича», как с нижним, так и с верхним элементом в разрезе потолочной разделки. Пропустить через отверстие в металлическом листе потолочной разделки стартовый «сэндвич» и надеть его на собранный участок дымохода. 4.8. С целью снижения вертикальных нагрузок, как на дымо- ход, так и на отопительный аппарат, установить в разделке потолка на стартовый «сэндвич» стяжной опорный хомут. 4.9. Заполнить свободное пространство в разделке потолка жаропрочным теплоизолирующим материалом (базальтовой ватой, минеральной ватой и т.п.). 4.10. Вся дальнейшая сборка до пересечения с кровлей осуществляется однотипными элементами – «сэндвичами». Стыковка «сэндвичей» производится по «конденсату» . 4.11. Прохождение дымохода сквозь кровлю осуществляетсяс помощью разделки кровли, гарантирующей как пожарную безопасность кровли, так и ее гидроизоляцию в месте прохождения дымохода. Предварительно в кровле, в соответствии с осью дымохода, необходимо сделать отверстие, гарантирующее отступление всех возгораемых элементов кровли от наружной поверхности «сэндвича» не менее 130 мм. Угол наклона устанавливаемой разделки должен соответствовать углу наклона крыши. В зависимости от типа примененного кровельного материала выполнить работы по его сопряжению с установленной разделкой кровли. ВНИМАНИЕ! Качество этой работы является гарантией от возможных протечек кровли в зоне прохождения дымохода. 4.12. Надеть на дымоход конусообразный хомут, плотно прижать его к разделке и затянуть. В соответствии с вышеперечисленными требованиями к дымоотводящим каналам Настоящего Руководства, определить высоту дымовой трубы, гарантирующую стабильность тяги. Закончить сборку, установив последний «сэнд- вич», а на него – зонт-оголовок. 4.13. Проверить внешним осмотром качество работы, обратив особое внимание на плотность стыковки элементов дымохода. Протереть чистой сухой ветошью загрязненные участки дымохода. Убрать из зоны дымохода посторонние предметы и инструменты.

4.14. Не реже 1 раза в год необходимо осматривать дымоход, очищать его от сажи, в необходимых случаях заменять неисправные элементы, удалять посторонние предметы: паутину, птичьи гнезда и т.п. из зоны прохождения дымохода.

Пробная топка печи.

5.1. Необходимо убедиться в герметичности сочленений элементов печи и дымового канала, а также в наличии тяги. Для этого к открытой дверке топки нужно поднести полоску тонкой бумаги или пламя свечи (задвижка на дымовом канале открыта). Отклонение полоски или пламени в сторону топки свидетельствует о наличии тяги. Затем в топку печи поместить бумагу, щепки, кусок рубероида и зажечь. Отсутствие копоти на внешней поверхности швов и сочленений свидетельствует об их герметичности. При наличии копоти необходимо произвести более тщательную стыковку соответствующих элементов. 5.2. Уложить камни в емкость для камней. Большие камни – вниз, более мелкие – сверху. Камни должны быть чистыми и прочными. 5.3. При наличии бака заполнить его водой.

ВНИМАНИЕ! Бак необходимо проверить на герметичность до установки на печь.

5.4. Положить в топку печи растопочный материал (щепки, бумагу). В случае затруднения в разжигании топлива, следует оставить дверку топки на некоторое время приоткрытой. Когда пламя полностью разгорится, можно еще добавить топлива. 5.5. Обратить внимание на цвет пламени. При нехватке воздуха пламя красное с темными полосками. При избытке воздуха пламя имеет ярко белый цвет, а горение сопровождается гудением. Оптимальный режим горения достигается с помощью заслонки на дверке топки. Регулируя заслонкой подачу воздуха, добиться нормального пламени золотисто-желтого цвета. 5.6. Для повторной загрузки топлива медленно приоткрыть дверку топки на короткое время, а затем также медленно открыть ее полностью. Это позволит избежать возникновения обратной тяги, сопровождаемой выходом дыма в помещение.

Монтаж банной печи «Везувий Легенда Русский Пар 18 (240)» и дымохода Везувий

Везувий Легенда Русский Пар 18 (240) и дымоход Везувий, данная печь установлена в деревянной бане. Печь имеет выносную топку и топится из смежного помещения, «проход» в стене, разделяющей парное отделение и предбанник задекорирован при помощи печного портала. В качестве системы дымоотведения установлена дымоходная система Везувий из нержавеющей стали. Дымоход смонтирован вертикально и имеет выход на улицу через крышу.

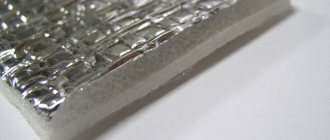

Обустройство теплозащиты стен. Следуя принципам техники пожарной безопасности, была произведена термозащита стен парного отделения, находящихся в непосредственной близости от банной печи. В данном случае прилегающие к печи стены облицованы фольгой и огнестойкими плитами Фаспан Антифлейм.

Установка дымоходной системы. Первый элемент дымохода, установленный на банную печь – одноконтурная дымоходная труба Везувий, изготовленная из нержавеющей стали AISI 430.

Следующим элементом дымохода является старт-сэндвич Везувий, при помощи которого осуществляется переход на двухконтурную дымоходную системы, представленную сэндвич-трубой Везувий, также изготовленной из нержавеющей стали AISI 430. Использование двухконтурной дымоходной трубы повышает пожарную безопасность дымоходной системе, особенно в местах «прохода» через межэтажные перекрытия.

Монтаж «прохода» через крышу, обустройство защитного короба для прохода через межэтажное перекрытие. При установке дымоходной системы и «проходе» через межэтажные перекрытия или стены, важно соблюдать технику противопожарной безопасности. Как правило, для этого устанавливается защитный «короб», который выполняет функцию термоизоляции перекрытий и стен, находящихся в непосредственной близости от дымохода. В данном случае термозащитный «короб» изготовлен с использованием огнестойкой силикатно-кальциевой плиты «Promasil», все свободное пространство заполнено негорючей базальтовой ватой.

Наружные работы по установке дымохода На заключительном этапе монтажных работ по обустройству дымоходной системы, произведен наружный монтаж дымоходной трубы — использована сэндвич-труба Везувий. Для гидроизоляции крыши, в месте вывода дымоходной трубы, использован специальный «кровельный проходник» (мастер-флеш). Для повышения устойчивости конструкции, дымоходная труба закреплена к крыше при помощи специальных растяжек.

Монтаж печного портала Поскольку банная печь Везувий Легенда Русский Пар 18 (240) имеет «выносную» топку (топится из смежного помещения), то был произведен «вывод» печной топки, из парной, в соседнее помещение. Для чего в стене был сделан специальный «проход», а также смонтирован термозащитный короб, для термоизоляции стен от топочного тоннеля.

Особенности печи «Лава-14»

Среди особенностей данной модели следует отметить качественное перекрытие, которое сделано из нержавейки. Поддувало в устройстве установлено обычное. При этом свод в печи используется высокий. Если верить мнению покупателей, загрязняется он редко. Шибер в данном случае отсутствует. Из недостатков важно упомянуть о задвижке. При длительном ее использовании она может деформироваться.

Еще к минусам следует отнести малый дозатор. Камера сгорания предусмотрена небольшого размера. Колосник в устройстве располагается над конвертером. Выносной тоннель диаметр имеет 2.4 см. Нижняя рама сделана из стали. Обойдется банная печь «Везувий» покупателю в сумму около 42 тыс. руб.

Чугунная печь для бани Везувий

Банная печь «Везувий» производится отечественным предприятием «Литком» в Подмосковье. Специалистами были изучены мировые тенденции производства банного оборудования: виды печей, качество, дизайн. Проведены маркетинговые исследования. За основу в производстве собственной линейки печей были взяты модели отопительного оборудования для бани финских производителей и отечественных мастеров. Продукция должна была получиться качественной, практичной и функциональной. Помимо отопительного оборудования под брендом «Везувий» предприятие выпускает дымоходы, теплообменники, баки, аксессуары, комплектующие. При поломке любой узел можно заменить «родными» деталями, внести изменения в дизайн, дополнить комплектацию.

Модельный ряд печей «Везувий»

Для этого стоит внимательно рассмотреть модельный ряд изделий и некоторые из них подробно. Всю продукцию, относящуюся к банным печам, можно разделить на стальную и чугунную. Различия между этими двумя металлами, естественно наделяют печи определёнными качествами, и стоит понимать, чего ждать в том или ином случае.

Кроме этого, качественный состав сплавов железа с углеродом и прочими металлами, обывателю никак не проверить и это тоже следует иметь в виду. Сталь, как известно более пластичный металл и в отличие от чугуна, может произойти потеря формы или выгорание металла, при постоянных предельных температурных нагрузках.

Особенности печей Везувий

Модели «Везувий» отличаются полным отсутствием острых углов. Конструкция печи имеет округлую форму, что позволяет тепловому излучению равномерно распределяться по помещению, прогревая воздух до заданных температур. Наружный кожух агрегата представлен цельносварной конструкцией из стальных пластин. Толщина металла составляет 8 мм. Пластины крепят болтами. Крепление обеспечивает повышенную прочность изделий.

Благодаря наружной сетке камни в печи прогреваются равномерно. Они гасят инфракрасное излучение раскаленного металла. Минусом наружной сетки является сухой пар. Получить легкое влажное облако без дополнительных устройств не получится. Для любителей русской парной лучше отдавать предпочтение моделям с закрытой каменкой. Полноценное использование каменки открытого типа в русской бане предполагает дополнительную установку парогенератора.

Корпус печи «Везувий» покрыт защитным кремнийорганическим составом. Покрытие защищает его от воздействия высоких температур и влажности. Некоторые модели украшены коваными деталями. Характерно для моделей с функцией камина. При необходимости можно спрятать оборудование за кирпичным экраном, приобретаются модели без сложного декора.

Все модели «Везувий» имеют стандартный диаметр дымохода 115 мм, глубину топочного туннеля 290 мм. Это удобно при замене узлов.

Гарантийный срок на модели из чугуна составляет 35 лет.

Печь для бани Везувий Легенда

Модель печи «Везувий» Легенда сконструирована из 3 чугунных деталей. Толщина материала составляет 12 мм. Стыки фрагментов уплотнены керамическим шнуром. Рабочая температура, которую выдерживает шнур, составляет 1200 градусов. Этого достаточно для банной печи. Все детали крепят болтами. Патрубок от топки дымохода отделен отбойником. Конструкция позволяет обеспечить поворот пламени в топке. Это увеличивает коэффициент полезного действия отопительного оборудования в четыре раза. Чугун долго поддерживает высокую температуру в парной.

Сеть для камней устанавливают снаружи. Камни при нагревании дает равномерный жар и экранирует излучение топки. Большая масса камней обеспечивает легкий пар. Влажность парового облака зависит от температуры нагрева и количества воды в баке. Доливать воду на камни сверху можно. В таком случае пар получится тяжелым, водянистым. Разогревается парилка в течение часа.

В серии «Легенда» производитель выпускает модели печей с коваными элементами.

Производитель дает гарантию 30 лет на модель «Везувий» Легенда. Модель из серии «Ковка» имеет выносную топку. Элемент дает возможность протапливать парную из соседнего помещения.

Печь Везувий Скиф

Серия моделей «Везувий» Скиф – бюджетная линейка производителя. Они изготовлены из конструированной стали. Толщина листов 12 мм. Этот тип стали долго служит. Стенки не выгибаются наружу, не деформируются. Печь выполнена по финской технологии. Стыки прокладываются жаропрочным шнуром. Деталь выдерживает температуру до 1200 градусов. Детали соединяются между собой болтами. Топка выносная. Протапливают парную из смежного помещения.

Сеть для камней установлена снаружи. Пар получается дисперсным. Из-за конструкции печи она подходит для финской парной. Для классической русской парной у агрегата не хватает влажности. Это компенсируется дополнительной установкой парогенератора или системы труб. Объем парной для стандартной модели составляет от 8 до 18 квадратных метров.

Плюсом печи «Скиф» принято считать ее цену. Она дешевле чугунного изделия. Гарантийный срок 2,5 – 3 года.

Везувий 16

«Везувий» 16 – закрытая каменка. Состоит из трех элементов: корпус, топка, труба. Крепят детали болтовым соединением. Оно увеличивает прочность конструкции. В стыках проложен керамический шнур. Рабочая температура провода 1200 градусов.

Печи с теплообменниками, пользующиеся популярностью

Чугунные печи пользуются заслуженной популярностью у любителей русской бани, но как они совмещаются с теплообменниками? Как выясняется – прекрасно совмещаются.

Чугунная печь

Для начала советуем посетить сайт петрозаводского . Среди продукции, предлагаемой вниманию посетителей есть комплектующие, среди которых найдется и теплообменник дисковой формы, крепящийся, судя по всему к одной из стенок печи. Таким образом, можно разом приобрести и печь, и обменник. Как вариант там же продаются навесные баки на дымоход.

Чугунная печь с теплообменником для бани. Источник фото

Печь «Везувий»

Печь «Везувий» с теплообменником для бани

также предоставляет возможность одновременной покупки печи (а в его каталоге вы найдете как стальные, так и чугунные печки) и теплообменника. Покупателю предоставляется выбор из трех моделей – два «самовара» на дымоход, отличающиеся емкостью и один прямоугольный теплообменник, который забирает тепло от стенки печи.

фото теплообменников на сайте «Везувия»

Печи для бани «Термофор»

На сайте «Термофора» есть сообщение, что производитель учел предпочтения клиентов и выпускает наиболее популярные модели – «Тунгуска 16» и «Тунгуска 24» – с уже установленными теплообменниками, предполагающими внешнее расположение накопительного бака. Материал обменников – качественная пищевая нержавейка толщиной 2 мм. В зависимости от выбора покупателя размещение можно варьировать, устанавливая его либо на правой, либо на левой стенке печки.

Полезное видео

Печи для бани «Термофор» с теплообменником устроены, может, и неплохо, но имеются отрицательные отзывы. Посмотрите ролик и увидите наглядно, как это выглядит:

Установка печи Везувий

Монтаж печи – самое ответственное мероприятие. Оборудование взаимодействует с горючими материалами в помещении. При монтаже должны строго соблюдаться нормы пожарной безопасности. Но перед тем как описать процесс монтажа, несколько слов стоит сказать о выборе модели.

Рынок предлагает установку металлических обогревателей в баню и каменных. Металлические модели выигрывают своей практичностью и безопасностью. Выбор модели зависит от факторов:

объем парного помещения;
вид теплоизоляции;
площадь всей бани;
желаемые показатели температуры и влажности в парной;
время нагрева.

Первым этапом готовят пол. Зону установки печи застилают металлическим листом, или монтируют кирпичную кладку. Отступы делают на 15-20 сантиметров со всех сторон. Верх застилают стальным листом или заливают цементную стяжку.

Печь устанавливают на поверхность, с соблюдением отступов. Они прописаны в инструкции по монтажу конкретной модели.

Сократить расстояние на несколько сантиметров возможно, если есть дополнительная защита в виде металлического листа.

Устанавливая печь, следует учитывать направление отопительной камеры. Модели могут предполагать закладку топлива из смежных помещений. Это условие осложняет установку, но дает больше преимуществ при эксплуатации печи.

Следующим этапом происходит установка навесного бака. Его устанавливают в смежном помещении, или, в соответствии с инструкцией, к конкретной модели печи.

Система теплообмена состоит из следующих деталей:

теплообменник;
штуцеры;
выносной бак;
элементы соединения.

В процессе установки системы теплообмена не стоит использовать гибкую пластиковую или резиновую подводку. Для того чтобы избежать замерзания воды в системе зимой, в нижнюю часть штуцера встраивают сливной кран.

Последним этапом устанавливают трубу. Она должна быть не менее 5 метров. Стоит обратить внимание на трубу дымохода. Ее изготавливают из огнеупорных материалов. Высота трубы должна превышать уровень кровли ближайших домов.

Запускают печь только после тщательной проверки всех соединений и крепежей. При первом протапливании может ощущаться неприятный запах гари и продуктов химической промышленности. Это горят масла, попавшие в агрегат в процессе изготовления. Протапливать стоит в течение часа. За это время проверяют бак, систему теплообмена и другие части печи.

Изготовление своими руками

Несмотря на доступность в продаже разных вариантов можно попробовать свои силы в самостоятельном изготовлении теплообменника. Это не так уж сложно, если есть опыт сварочных работ. Во всяком случае, проще, чем делать печку с нуля.

Но прежде чем приступать к работе, нужно проделать небольшой расчет.

Расчет мощности и площади теплообменника

Выше уже говорилось о том, что теплообменники, связанные с корпусом, забирают часть мощности печи. Поэтому первым правилом будет следующее:

ВАЖНО! Мощность теплообменника не должна составлять больше 1/10 от мощности печи.

Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров. Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос.

Третье правило касается объема теплообменника (если это небольшой проточный бак, а не змеевик). Нагреваться вода в нем должна за пару часов. Если дольше, то объем великоват. Если быстрее, то это лучше только на первый взгляд – вода не должна закипать, от этого будет накипь, пар, испытание расширительного бачка и др. проблемы.

Теперь, собственно, сам расчет:

Мощность теплообменника зависит от его площади: 9 кВт на каждый квадратный метр обменника. Площадь рассчитать довольно просто: если это змеевик, то длину окружности (3,14*диаметр) умножаем на длину трубы. Если это теплообменник-«самовар», то берем диаметр внутренней трубы, умножаем на число Пи, еще раз умножаем на высоту «самовара».

Если обменник висит на дымоходе, можно не считаться с правилом вычета его мощности из мощности печи. Только если он на или в ее корпусе.

Рассчитать мощность, которая требуется для обогрева помещения, можно по тому же принципу, что для парилки, то есть, исходя из объема помещения. В парилке берется киловатт на кубометр, но в смежных не нужна высокая температура, поэтому ориентируйтесь на половинную величину.

Зная, сколько киловатт нужно на обогрев моечной, вы получаете площадь теплообменника, а из нее – длину трубы для «самовара» или змеевика.

Рассмотрим пару вариантов самостоятельного изготовления теплообменников.

Предположим, что вы решили повысить КПД печи за счет установки теплообменника на дымоход.

Толщина требуемой для этого стали 2,5 мм.
Помимо листового материала понадобятся две трубы с разным диаметром.
Меньшая должна прилегать к трубе дымохода, большая – быть на 5-10 см шире первой.
Из листового металла вырезаются два круга под диаметру большей трубы, потом по центру вырезается отверстие под диаметр меньшей и все аккуратно заваривается.
Еще нужно проделать отверстия под патрубки, через которые будет приходить и уходить вода.
Патрубки делаются с резьбой и должны подходить под диаметр соединительных труб.

СОВЕТ! После проверки герметичности швов, монтажа на дымоход и разводки труб рекомендуется изолировать теплообменник с помощью минеральной ваты и фольги – это резко увеличит скорость нагрева воды.

Другой вариант теплообменника на дымоход – змеевик из медной трубки диаметром 10 мм, который делается с расчетом плотного обвивания трубы дымохода. Достаточно 1,5-2 метров трубы. Концы змеевика вставляются в гайки, развальцовываются под штуцеры, к гайкам потом прикручиваются штуцеры.

Обратите внимание! Развальцовывать медную трубку нужно точно под конус штуцера, чтобы они в итоге плотно прилегали друг к другу. Будьте аккуратны, потому что именно здесь в будущем возможны протечки, если развальцуете с неровной толщиной.. Вот пара видеороликов в тему:

Вот пара видеороликов в тему:

Видео

Как самостоятельно согнуть медную трубку с трубогибом.

Без трубогиба.

Теплообменник для печи Везувий

Теплообменник для печи «Везувий» выглядит как геометрическая емкость из нержавеющей стали. Толщина материала 1 мм. Он предназначен для прогрева воды в соседних с парной помещениях. К системам отопления и водоснабжения теплообменник крепят с помощью штуцера. Для предотвращения разгерметизации сварочных швов, перед запуском системы в теплообменник заливают воду.

К теплообменнику нельзя вплотную подводить пластиковые трубы. Материал не способен выдержать высокие температуры. Для бака используют металлическую гофрированную трубу.
