Отопительно-варочная печь Термофор Огонь-батарея 11

Описание печи

Печь Огонь Батарея предназначена для воздушного обогрева пространства помещения. Так же, как и ее предшественники, основана она на принципе конвекции. В конструкцию вмонтированы конвективные трубы. Расположены они внутри печи и не выделяются на общем фоне. Время нагрева помещения составляет до 15 минут. Общая длительность работы оборудования, при его полной загрузке, составляет от 8 до 16 часов. Такой часовой разбег зависит от заданных регулировок.

Каждая модификация оканчивается числовым значением. Боковые конвекторы, внешне схожие с радиатором имеют ребра. Цифра в названии указывает на их количество. Сверху предусмотрены конфорки, количество которых может меняться от одной, до двух. На них можно как разогревать, так и готовить пищу. Если модель базовая, то в комплект входит самоочищающееся стекло.

Модификации, снабженные индексом «Б», имеют в своем составе теплообменник. Мощность его ограниченная, рассчитана на отопление 5-8 кв. м. площади.

Для удовлетворения потребностей в горячей воде, рядом расположен выносной бак, в котором происходит нагрев воды. Система рассчитана так, что закипание в емкости не происходит. Подсоединив к воздухогрейной печи серии «Б» 2 радиатора, можно вести отопление предбанника или моечной. На полный разогрев бани такие приборы не рассчитаны. В качестве эконом варианта выпускается серия Лайт. Отличается она отсутствием конфорок и стеклянной вставки. Как следствие, пониженная цена.

Печь ТМF Огонь-батарея ЛАЙТ

«Любой каприз за Ваши деньги» — так принято говорить в наше время. Но если Вы не капризная блондинка, Вы можете сэкономить на тех удобствах отопительной печи, которые Вам не нужны. Конструкция и дизайн упростились настолько, насколько было возможно при этом оставить красивую отопительную печь, оснащенную большим герметичным топливником и высокой дверцей; печь, которая отличается прекрасной теплотехникой и тонкой регулировкой горения, обеспечивает возможность греть воду и разогревать пищу. Убрали чугунные конфорки и поворотный выход дымохода, остекление и конвектор на дверце. Сменную защиту топливника от прогорания всё же оставили — пусть печка Огонь-батарея послужит дольше.

Таким образом, все технические характеристики на модели Огонь-батарея Лайт можно посмотреть в таблице выше. А вот ещё одна небольшая таблица для сравнения цен:

Топливо для печи

Топливо для печи Огонь Батарея должно обладать определенными качествами. Это подробно описывается в инструкции:

• Дрова — основной вид топлива. Наилучшие сорта — акация, бук, дуб. Их влажность должна соответствовать показателю 20-25%. Уголь в качестве топлива категорически запрещен.
• Размер топочной камеры рассчитан на длину дров 30-35 см. Небольшой зазор остается для закрытия дверцы.
• В качестве замены допускается применять древесные виды топлива, такие как брикеты, щепа или опилки. Уровень их влажности должен соответствовать необходимым нормам.

Режимы работы

Основной режим работы печи— это тление. Однако она может гореть, как буржуйка. Такая необходимость возникает при разжигании, когда проходит запуск аппарата. Огонь Батарея должна хорошо прогреться. Для этого, пока не стабилизируется тяга, открываются все дверцы, включая поддувало. Как только печь выходит на свои рабочие показатели, все дверцы закрываются. В закрытое положение переводится шибер. Оборудование находится в режиме тления.

Таким образом, обеспечивается быстрый прогрев помещения, а дальше идет поддержание обогрева. Это очень удобно для отопления дома на даче.

Термофор Огонь-батарея 7

Alexey, 20.11.2017

Достоинства: Внешний вид, простота растопки, компактность, малый вес, большая топка

Недостатки: Что я понял про эту печь, скорее это особенности: 1) Очень важно регулярно чистить дымоход (если топиться постоянно, то и несколько раз в сезон). Для этого полезен выход через тройник и продумать, как Вы на крышу будете лазить. Если у Вас раньше все было нормально, а через какое то время печь стала дымить — пора чистить дымоход 2) Печь может лить конденсатом. Моно трубы лучше не использовать (только на первый метр) — они собираются по дыму и помимо того, что переохладятся, то еще и конденсатом будет через щели лить снаружи. Чтобы не было проблем — трубы только сэндвич и вывод через тройник, не важно через стену или в потолок труба выходит. Сэндвич внутри собирается по конденсату и подтеков не будет и охлаждение меньше, а тройник обеспечит легкий доступ для очистки. 3) Шибер лучше вообще не перекрывать — регулировать только притоком 4) При загрузке новой порции дров надо сначала приоткрыть немного дверцу и, дождавшись появления тяги, уже открывать дверь полностью и загружать. 5) И главное — никогда не перегревать печь! Для этого следить за интенсивностью горения. Не эксплуатировать долго с открытым поддувалом или с максимально открытой тонкой настройкой, чтобы типа быстрее прогреть помещение. Короче следить за пламенем через стекло и менять настройки притока. Будете перегревать — прогорит или разойдутся швы.

Комментарий: Искал печь с выводом через стену. Это оказалась самая недорогая. Всего 3 метра трубы и тяга как зверь, печь гудит с приоткрытым поддувалом! В этом режиме я только растапливаю в начале, чтобы получить первую партию углей и прогреть дымоход. Потом закрываю поддувало и использую только ручку тонкой настройки — максимально открываю ее, когда загрузил полную топку и даю обгореть свежим дровам 5-10 минут, потом закрываю наполовину, если надо потеплее или закрываю почти полностью, если дом уже прогрет и на длительное горение надо. Печка не дымит — дым немного попадает в помещение только тогда, когда загружаю новую порцию дров и они начинают сильно гореть при открытой дверце. Шибер у меня всегда открыт на максимум. Дом 180 куб (6х7, два этажа) полностью прогревается за 5 часов, если на улице -10. Касательно комфорки — она прилегает неполностью, если темно в комнате, я могу видеть огонь через щель меньше 1 мм, но никогда не дымит. Ручка не нагревается, вообще. Я всегда могу открыть дверь рукой без перчатки. Касательно стекла, оно немного коптится, но огонь видно. Какая же она красивая! Все таки за дизайн я бы 10 баллов из 5 поставил И еще — я взял ОБ7, потому что мне были важны малые габариты. Если место есть, то берите ОБ9, т.к. туда уже любые дрова по длине войдут и в режиме тления мощность будет побольше. А разница в цене небольшая.

Преимущества и недостатки

Достоинства печи заключаются в следующем:

• Отсутствие сварных швов дает возможность использование печи в разных местах, не боясь испортить ею внешний вид помещения.
• Благодаря щелевым конвективным трубам, во все стороны, равномерно расходится тепло. Жара нет, даже около печки. Наблюдается эффект экранирования, когда тепло распространяется в виде инфракрасного излучения.
• Повышенный КПД, который оставляет 87%.
• Большое пространство топливной камеры. Ее особая конструкция позволяет золе падать в расположенный внизу контейнер. В отличие от других печей, здесь не надо выгребать продукты сгорания.
• Наличие 2 заслонок, позволяет регулировать процесс горения. Одна контролирует приток кислорода, а вторая отвод дыма.
• Возможность замены камеры горения. Как правило, их срок службы составляет 7-8 лет. Теперь он увеличивается как минимум вдвое.
• В отопительных печах Огонь Батарея, колосники изготовлены из чугуна. Благодаря этому, все топливо выгорает полностью.

Печи такого типа обладают и недостатками:

• Копоть, появляющаяся на стекле по время розжига. Причина заключается в повышенной влажности дров. Далее оно самоочищается, под воздействием пламени.
• Если труба над топкой не имеет высоты 5 м, то при растапливании, небольшое количество дыма будет попадать в помещение. Выходит он из-под конфорок.
• При плохой теплоизоляции дымохода, его внутренний проход уменьшается. Происходит это из-за конденсата, который вместе с золой, скапливается внутри трубы.
• Если в печи установлен теплообменник, то при нагреве там обязательно должна находиться вода.

Огонь-батарея 11Б

Отопительная печь Термофор Огонь-батарея 11Б — совершенная отопительная печь, созданная с помощью компьютерного математического моделирования и современных технологий. Дровяная отопительная печь Огонь-батарея 11Б:

• быстро и экономично отапливает любое помещение объёмом до 250м3;
• позволяет сделать большую загрузку топлива для длительного горения от 6 до 10 часов;
• изготавливается роботами, поэтому надёжна, долговечна и красива;
• нагревает воду с помощью встроенного бака-теплообменника;
• её удобно монтировать и обслуживать;
• на ней можно готовить.

Печь Огонь-батарея 11Б — печь для дома и не только
Интерьерная дровяная воздухогрейная печь Огонь-батарея предназначена для экономичного воздушного отопления жилых и нежилых помещений с временным пребыванием людей — для загородного дома, для коттеджа, для дачи, для производственного помещения — объёмом до 250 куб.м.. Для справки, при высоте потолка 2,5м, площадь не должна превышать 100 кв. м.

Печь длительного горения Огонь-батарея 11Б

Принцип работы любой печи: для горения дров необходим воздух, причём движение воздуха — тяга. При розжиге печи доступ воздуха к топливу почти не ограничивается — открыта дверца, затем приоткрывается зольный ящик и полностью открыт шибер — заслонка на дымоходе. Для достижения режима длительного горения, или режима тления, доступ воздуха практически перекрывается — тяга должна быть, но должна быть минимальной. Для этого дверца и зольный ящик печи плотно закрыты, а тяга создается клапаном тонкой регулировки и крайним положением шибера.

• Дверца.

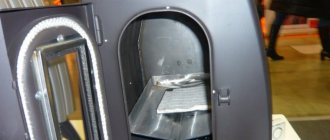

  Поворотный механизм ручки надёжно фиксирует дверцу в закрытом положении, а уплотнитель обеспечивает надёжность прижима дверцы к корпусу печи. Дверца имеет размер 15-30 см и открывается на угол 120°, что позволяет удобно загружать печь дровами до самого верха.
• Зольный ящик
  . В печах Огонь-батарея установлен герметичный зольный ящик. При переходе в экономичный режим горения он задвигается в зольник и «защёлкивается» за выступ. Уплотнитель на передней стенке зольного ящика обеспечивает герметичность его закрытия.
• Клапан тонкой регулировки.
  Находится под дверцей топки. Клапан тонкой регулировки необходим для подачи воздуха в топку при режиме длительного горения, когда и дверца, и зольный ящик плотно закрыты. Регулировка положения клапана бесступенчатая и позволяет выбирать любой режим горения — от интенсивного до полного затухания печи.
• Шибер.
  Свободное вращение шибера исключено фиксированными положениями ручки. Даже в полностью закрытом положении дымоход не перекрывается шибером полностью, остаётся возможность создания минимальной тяги.

Дровяная печь Огонь-батарея 11Б — печь отопительно-варочная
Теперь, Вам совершенно не нужно электричество, чтобы согреться, а также разогреть или приготовить пищу. На верхней поверхности печи Огонь-батарея 11 есть чугунная конфорка с двумя кольцами разного диаметра для посуды разного размера. Подсос воздуха и выход дыма через них практически исключены, так как проём перекрывается собственным весом конфорок (они ведь чугунные). Ещё через это окошечко можно добавить дров в топливник при загрузке для длительного горения и почистить верхнюю часть печи от сажи.

Печь Термофор Огонь-батарея 11Б с водяным контуром

С отопительной печью Огонь-батарея 11Б не только тепло и светло без электричества, но и есть горячая вода без ГВС. Встроенный в печь теплообменник имеет объём 1,3 л, но способен нагреть воду в присоединённом выносном баке объёмом до 100 л. Для этого выносной бак и теплообменник соединяются трубами; штуцеры для присоединения системы водонагрева выступают на задней стенке печи (наружная резьба G3/4). Принцип действия бака-теплообменника основан на физических свойствах горячей воды подниматься, а холодной — опускаться. Таким образом, создав возможность для круговорота воды в системе нагрева, вода в выносном баке постепенно нагревается, и Вы имеете возможность горячей водой помыть или помыться.

Удобство монтажа и эксплуатации отопительных печей Огонь-батарея 11Б

Простым движением руки брюки превращаются… нет! выход дымовой трубы ВВЕРХ превращается в выход дымовой трубы НАЗАД.

• Большая вертикально-ориентированная дверца топливника позволяет удобно наполнять печь дровами до самого верха.
• Вместительный топливник позволяет заполнить печь максимальным количеством дров для длительного непрерывного горения.
• На дверце имеется светопрозрачный экран из жаропрочного стекла «SCHOTT ROBAX». Оно не просто придаёт печи изысканный вид. Через это окошечко удобно контролировать процесс горения. Стекло самоочищающееся.
• Продуманная геометрия топливника исключает скопление непрогоревшего топлива, которое постепенно ссыпается на колосник под действием силы тяжести.
• Сменная защита предохраняет топливник от прогорания в месте скопления горячих углей. При необходимости защита легко меняется на новую в домашних условиях.
• Чтобы удалить золу из зольного ящика, не нужно ящик переворачивать, достаточно лишь наклонить его, как совок с мусором. Легко и удобно!

Виды печей

В зависимости от мощности печи делятся на 4 типа:

• Огонь Батарея 5.



• Огонь Батарея 7.



• Огонь Батарея 9.



• Огонь Батарея 11.



Читайте также:  Удельная теплота сгорания — формула, физический смысл и решение задач

Печи имеют разную степень комплектации, разделяются на стандартный вариант и эконом, который носит название Лайт и имеет отличия:

• Эконом вариант идет без конфорок.
• Дымоход может быть только прямым.
• В дверь не вставлено стекло, через которое проходит контроль над горением.
• Из-за отсутствия колосников и зольника, продукты сгорания убираются вручную.
• Отсутствие конвекторов.

Огонь Батарея 5

Печь Огонь Батарея 5 имеет следующие технические характеристики.

Дополнительные преимущества:

• Сверху расположена чугунная конфорка. На ней можно готовить пищу, вести сверху загрузку дров и прочистку печи.
• Теплообменник изготовлен из нержавеющей стали.
• Имеет эффективно работающие щелевые конвекторы.
• Большое топливное пространство.
• Регулировку процессом горения.
• Вывод дымовой трубы может проходить как вверх, так и вниз.
• Все сгоревшее топливо опускаются вниз.

Огонь Батарея 7

Модель Огонь Батарея 7 имеет увеличенную камеру топки.

Характеристики:

Преимущества:

• 2 варианта подключения, сзади и спереди, в зависимости от того, как позволяет обстановка помещения.
• Наличие непроницаемой, стеклянной перегородки.
• Сверху находится чугунная конфорка из 2 кругов.
• Дожиг газов. Присутствует только у этой модификации.
• Чугунные колосники.
• Наличие герметичной емкости для сбора золы.

Огонь Батарея 9

Для печей Огонь Батареи 9 характерны особенности:

• С каждой стороны присутствуют по 9 ребер щелевого радиатора.
• Более высокую производительность.
• Для серии «Б» предусмотрен в комплекте нержавеющий бак. Имеется возможность подключение до 2 батарей.

Остальные характеристики.

Огонь Батарея 11

Лучший представитель фирмы Терфомор. Из всех модификаций у нее самый большой размер топливного пространства. Предусматривается небольшое количество закладок, даже в случае длительного горения. Она прекрасно обогревает помещение, не занимая большой территории. Сведено к минимуму участие человека, поскольку идет применение цифровых технологий.

Техническая характеристика печи.

Огонь-батарея с водяным контуром

Наличие литеры «Б» в названии модификации печи Огонь-батарея (например, печь Огонь-батарея 9Б) означает наличие бака-теплообменника внутри топливника печи. Он предназначен для нагрева воды для бытовых нужд. Сам теплообменник имеет небольшой объём – 1,3 л, но способен нагреть воду в присоединённом выносном баке объёмом до 100 л. Для этого выносной бак и теплообменник необходимо соединить трубами; штуцеры для присоединения системы водонагрева выступают на задней стенке печи (наружная резьба G3/4). Принцип действия бака-теплообменника основан на физических свойствах горячей воды подниматься, а холодной — опускаться. Таким образом, создав возможность для круговорота воды в системе нагрева, вода в выносном баке постепенно нагревается, и Вы имеете возможность горячей водой помыть или помыться.

Статья «Всё о теплообменниках» подробно рассказывает о нюансах, размерах и мерах предосторожности при монтаже системы водонагрева с использованием встроенного в печь теплообменника.

Удобство монтажа и эксплуатации отопительных печей ТМF Огонь-батарея

Готовить и греть воду с помощью отопительной печи – это, конечно, хорошо, — скажете Вы. — Но сначала её надо установить, затем каждый день топить, а ещё периодически чистить. Мы сделали всё, чтобы делать это было легко и удобно!

• Универсальный выход дымовой трубы позволяет выводить дымовую трубу и вверх, и назад . Примечание! Печи Огонь-батарея Лайт (см. ниже) имеют только один вариант выхода дымовой трубы – вверх.



• Большая вертикально-ориентированная дверца топливника позволяет удобно наполнять печь дровами до самого верха.
• Вместительный топливник позволяет заполнить печь максимальным количеством дров для длительного непрерывного горения.
• На дверце имеется светопрозрачный экран из жаропрочного стекла «SCHOTT ROBAX». Оно не просто придаёт печи изысканный вид. Через это окошечко удобно контролировать процесс горения. Стекло самоочищающееся.
• Продуманная геометрия топливника исключает скопление непрогоревшего топлива, которое постепенно ссыпается на колосник под действием силы тяжести.
• Сменная защита предохраняет топливник от прогорания в месте скопления горячих углей. При необходимости защита легко меняется на новую в домашних условиях.
• Чтобы удалить золу из зольного ящика, не нужно ящик переворачивать, достаточно лишь наклонить его, как совок с мусором. Легко и удобно!

Отопительная печь ТМF Огонь-батарея Характеристики и размеры

Таблица – лучший способ систематизации данных. Спросите Менделеева, он подтвердит. Поэтому мы собрали для Вас в одну таблицу все характеристики печей Огонь-батарея, смотрите:

Особенности монтажа

При установке печи Огонь Батарея, необходимо учитывать характер горения. Несмотря на наличие конвекционных каналов, которые являются экраном, печь сильно раскаляется. Это может вызвать риск пожара.

Печь является воздушным распылителем. Процесс основывается на естественной конвекции воздуха и это нужно принимать во внимание при монтаже оборудования. В инструкции по эксплуатации подробно описан процесс установки отопительных печей Огонь Батарея разных модификаций.

Оптимальным вариантом размещения печи — это середина комнаты. Конвективные потоки не должны иметь на своем пути препятствий. Однако так ставить оборудование не всегда удобно. Поэтому обычно монтаж печи ведется около середины стены. Вся мебель поблизости убирается, чтобы не препятствовать распространению воздуха.

Оборудование будет обогревать только ту комнату, в которой оно установлено. Если это Огонь Батарея 7Б, 9Б или 11Б, то допускается подключение до 2 радиаторов. Тогда есть возможность отопить рядом находящееся помещение.

Печь Огонь-батарея = Печка Огонь-батарея

Отопительная печь Огонь-батарея является и печкой для приготовления пищи. Даже если отключили электричество, печь ТМF Огонь-батарея согреет Вас, накормит и напоит. На верхней поверхности топливника расположена чугунная конфорка с двумя кольцами разного диаметра для посуды разного размера. Ещё через это окошечко можно добавить дров в топливник и почистить верхнюю часть печи от сажи.

В моделях Огонь-батарея Лайт нет чугунных конфорок. Верхнюю поверхность печей Огонь-батарея Лайт можно использовать лишь для разогрева пищи (про печи Огонь-батарея Лайт читайте ниже).

Выбор дымохода

Неверный монтаж дымохода ведет к основным ошибкам при эксплуатации.

Правила следующие:

• Важно правильно подобрать материал. Возможна сталь или керамика. Если дым удаляется с трудом, засорение произойдет быстро.
• Дымоход хорошо утепляется. Температура воздуха при выходе из печи достигает 450-500 градусов, от пламени горючих веществ. Если не будет проложена теплоизоляция, вероятность воспламенения кровли велика.
• Высота дымохода должна составлять 5 м.

Безопасность при монтаже

Из-за высокого нагрева стенок, нужно придерживаться следующих требований:

• Если полы деревянные, то сверху делается кирпичная кладка, толщиной 10 см. Такая прослойка считается надежной защитой от возгорания.
• При бетонных полах, сверху укладывается керамическая плитка.
• Потолочная часть изготавливается в виде короба. Внутрь прокладывается минеральный или базальтовый утеплитель.
• Расстояние Огонь Батареи от стен должно составлять 120 см. Затем снаружи печи укладывается утеплитель и металлические листы. После этого интервал со стеной составляет 60 см.

Печь Огонь Батарея не представляет большой сложности в эксплуатации. Важно изучить инструкцию и соблюдать ее. Особое внимание уделить разжиганию, при котором все дверцы должны быть открыты до тех пор, пока горение не выйдет на свой рабочий режим. Требуется постоянно следить за дымоходом и не допускать его засорения.

Монтаж отопительной печи TMF Огонь-батарея 9 (СНТ Алёшинские сады)

Нашими специалистами выполнены работы по установке и монтажу отопительной печи «Огонь-батарея 9»

производства . Отопительная печь устанавливалась в деревянном дачном доме.

Установка отопительной печи «Огонь-батарея 9» производилась «под ключ»: все материалы (отопительная печь «Огонь-батарея 9», опора печи, элементы дымоходной системы «Феррум», элементы термозащиты и необходимые комплектующие) были доставлены на объект нашей компанией в день проведения работ.

Выполненные работы:

1. Подготовка основания под отопительную печь. В качестве основания использовалась опора печи 20 (экран напольный 20)

производства . Защитный экран предназначен для защиты от возгорания конструкций из горючих материалов. Изготовлен из высококачественной конструкционной стали марки 08пс толщиной 0,8 мм. Собран из элементов коробчатой формы, полый внутри, с вентиляционными отверстиями для циркуляции воздуха и охлаждения стенок экрана. Окрашен жаростойкой кремнийорганической эмалью, сохраняющей свойства при температуре до 600 °C. Размеры напольного экрана (Д×Ш×В): 805×560×103 мм.

2. Термоизоляция стен. Расположение отопительной печи — пристенно-угловое. Термоизоляция стен выполнялась с использованием огнестойких фиброцементных плит «Flamma»: размером 1200×1220×9 мм и 1200×800×9 мм, керамических втулок и фольгированного базальтового картона.

3. Монтаж дымоходной системы. Вывод дымохода — через стену, далее вдоль стены дома. Общая высота дымохода — 6 метров. Элементы дымоходной системы выполнены из нержавеющей стали 0,8 мм: одностенный и утепленный сэндвич (120/200 мм) дымоход производства

.

Стартовая труба — одностенная труба из нержавеющей стали 0,8 мм длиной 0,5 м. Произведен монтаж и термоизоляция (с использованием фиброцементной плиты «Минерит», базальтовой ваты и базальтового картона) проходного узла через стену.

Снаружи стены дома для создания опоры для дымохода установлена консоль К-6 (700 мм) с монтажной площадкой для распределения вертикальной нагрузки на опорную конструкцию. Установлен сэндвич-тройник со съёмной заглушкой ревизии для возможности обслуживания дымохода. Вертикальный участок дымохода закреплен к стене с помощью стеновых креплений (стеновой хомут диаметром 200 мм + штанга длиной 750 мм).

4. Подключение отопительной печи к дымоходной системе. Подключение дымохода — верхнее.

Проведена
контрольная протопка
. Даны рекомендации Заказчику по дальнейшему использованию и эксплуатации отопительного прибора и дымохода.

Дровяная отопительная печь «Огонь-батарея 9» от

— рассчитана на отопление помещений объёмом до 200 м3. Элегантный и стильный внешний вид печи позволяет установить ее в любом современном помещении. Вместительный топливник позволяет заполнить печь максимальным количеством дров для длительного непрерывного горения. Сменная защита от прогорания предохраняет нижнюю часть топливника печи в месте скопления горячих углей. Герметичный зольник с замком исключает неконтролируемый подсос воздуха на колосник. Тонкая регулировка интенсивности горения позволяет бесступенчато выбирать любой режим горения — от интенсивного до полного затухания печи.

Место проведения работ:

Московская область, Богородский городской округ, СНТ Алёшинские сады

Выполненные работы:

установка отопительной печи «под ключ».

Стоимость установки «под ключ»: 80 000 руб.

• Стоимость работ: 20 000 руб.
• Стоимость материалов: 60 000 руб.
