Бушкрафт. Печь «Бубафоня» своими руками

Из чего сделана печь «Бубафоня»

При изготовлении печи умелец использовал материалы, которые у него были в мастерской. Печь можно сделать на основе простой металлической бочки, либо это может быть кусок трубы с толстыми стенками, у которой заварен один конец, либо же это емкость в виде цилиндра. Главное, чтобы дно у печи было хорошо запаяно, а верх закрывается плотно крышкой. Внутренняя часть оснащена поршнем с грузом, трубой и рассекателями воздуха. Отводящая труба приваривается к верхней части корпуса. Хомут и стеклоткань служат для соединения трубы и трубопровода. Стеклоткань уменьшит потерю тепла.

Чтобы конструкцией было удобно пользоваться, нужно приварить ручки из металла на крышку и внешнюю стенку.

Печь Бубафоня своими руками

Основные элементы печи:

• Топливный бак (в него непосредственно загружают топливо, здесь же происходит его сгорание);
• Отводящий тепло трубопровод (при помощи хомута и теплоизолирующего материала соединяется с основным трубопроводом отопительной системы);
• Прижимной круг с грузом и подводящим трубопроводом;
• Заслонка;
• Крышка печи.

Печка данного типа несложная в выполнении, любой хозяин с легкостью сможет изготовить ее.

Чтобы сделать печь Бубафоню в домашних условиях, понадобятся такие материалы:

• 2 стальные трубы;
• бочка, емкостью около 200 л.;
• швеллер;

В процессе изготовления потребуются такие инструменты:

• болгарка;
• ножовка по металлу;
• молоток;
• сварочный аппарат.

Этапы сборки печи:

1. Верхняя часть бочки аккуратно срезается.
2. В центре полученного круга вырезается отверстие для трубы, диаметром 10 см.
3. Труба приваривается к полученному отверстию.

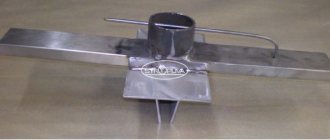

4. К одной из сторон круга привариваются крест-накрест 4 куска швеллера для утяжеления и прочности. Этот прижимный круг нужен, чтобы придавливать топливо и обеспечивать топочную камеру кислородом, тем самым поддерживая длительное горение.
5. В нижней части бочки нужно сделать дверки для закладки топлива— с помощью болгарки прорезать прямоугольное отверстие. К полученному кусочку металла привариваются завесы из толстого металла.
6. Аналогичным способом чуть ниже делаются дверки поменьше, которые нужны для выгребания золы.
7. Дымовая труба необходима для любой печи, устанавливаемой в помещении, поскольку посредством нее наружу будут выводиться продукты горения. Также благодаря дымоходу создается необходимая тяга.

   Чтобы обеспечить правильное функционирование конструкции, необходимо подготовить два отрезка трубы, диаметр которых составляет 200-250 мм.

   Первый из них делается длиной около 400 мм, вставляется горизонтально в верхнюю часть корпуса, после чего заваривается. Второй отрезок представляет собой основной дымоход, соединяемый с предыдущим под углом 90 градусов.

8. Возле печки обычно устанавливают отражатель. Во-первых, он обезопасит помещение от пожара, поскольку печь сильно нагревается. Во-вторых, он помогает теплу лучше и равномернее распространяться в помещении. Для изготовления отражателя нужно использовать жаропрочные материалы.
9. Печь бубафоня следует устанавливать на фундамент. В процессе работы ее нижняя часть достаточно сильно раскаляется. Поэтому обязательно понадобится фундамент. Этим вы обезопасите помещение от возгорания. Фундамент следует выполнять основательно, использовать для кладки огнеупорный кирпич.
10. Проделайте отверстие в земле с габаритами 100х100 см и глубиной 20 см.
11. Засыпьте щебень или бой ненужного кирпича. Пролейте жидким раствором и дайте высохнуть.
12. После высыхания выложите два ряда огнеупорного кирпича.
13. При кладке используйте строительный уровень, соблюдайте параллельность сделанной плоскости.

Изготовление печи из баллона, трубы или листовой стали

Можно также сделать саму печку из пустого газового баллона, широкой трубы или куска листовой стали.

В первом варианте, как и в бочке, просто срезается верхняя часть, которая потом применяется в качестве прижимного круга.

Во втором — из листа стали вырезаются два круга, такого же диаметра, как и труба.

Потом один из них приваривается к трубе в качестве дна, а из второго делается крышка для прижимания топлива.

В третьем— из широкого листа стали сворачивается цилиндр, шов заваривается. Затем, как и во втором методе, вырезаются два круга — дно и крышка.

Самый простой вариант создания печи в домашних условиях, это использовать толстостенные трубы, бочки или промышленный газовый баллон.

Но здесь важно понимать, что в зоне горения будут очень высокие температуры, которые потребуют толщины стен заготовки не менее 4-5 мм. Так же важно уметь работать с «болгаркой» и сварочным станком, поскольку варить придется много.

При подборе материала для корпуса топки, так же важно правильно подобрать диаметр заготовки. Оптимальный вариант находится в пределах от 300 до 800 мм.

При этом следует помнить, что высота корпуса должна быть строго пропорциональна диаметру в соотношении от 3:1 до 5:1.

Исходя из условий, в которых будет использоваться печь, вам не составит труда подобрать для себя самый оптимальный диаметр.

Скажем, изделие из газового баллона вполне успешно обогреет мастерскую или гараж. А если к ней приспособить водяной контур, то справиться и с отоплением небольшого домика.

Следующее, что нам понадобиться – это лист металла для груза и отрезок трубы для воздуховода. Труба нужна диаметром приблизительно половины сечения дымохода, который высчитывается по определенной формуле, и для варианта с газовым баллоном должен быть не меньше 110 мм, а оптимальный вариант – 150 (приготовьте необходимое количество такой трубы для его устройства).

Таким образом, наш воздуховод должен иметь внутренний диаметр от 60 до 80 мм. Длина отрезка трубы под воздуховод должна быть больше, чем высота верхней точки баллона на 300 мм.

С металлом под пресс все просто: достаточно листа толщиной 2,5 мм, а утяжелять его будем четырьмя кусками швеллера, уголка или того же листового металла.

Если вы все это приготовили – можно приступать к постройке этого отопительного устройства.

Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей.

К ним относятся:

• Габариты печки.

  Оптимальный диаметр емкости — 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход.

  Читайте также:  Печь для сжигания мусора на садовом или дачном участке

  В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.

• Толщина стенок цилиндра.

  Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм.

  Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины ( от 2,5 мм), но потеря мощности неизбежна.

• Размеры поршня.

  Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками — 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости.

  Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.

• Площадь сечения патрубка дымохода на выходе.

  Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.

• Параметры штока для поступления воздуха.

  Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.

Сделать печь длительного горения бубафоня своими руками — не самая сложная задача. Но при изготовлении конструкции необходимо помнить о мерах безопасности при последующей эксплуатации прибора.

К примеру, соединение крышки и корпуса котла. Это должен быть плотный стык без малейшего зазора, чтобы продукты сгорания не проникали внутрь помещения. Сюда же можно добавить стык крышки и трубы для подпитки кислородом зоны сгорания.

Вроде бы несложная конструкция и простые материалы, но все должно проводиться на высоком качественном уровне.

И если вы не очень хорошо владеете навыками работы со сварочным аппаратом, то не стоит приступать к сооружению этой печи. Качество будет низким, а требования безопасности не будут соблюдены.

Плюсы и минусы печи «Бубафоня»

Положительные стороны

Конструкцию можно очень быстро и легко собрать, по габаритам она достаточно компактна. Ее можно собрать самому, без помощи других. Печь и топливо для нее очень демократичны по цене. Горение в печи очень длительное по времени и не требует дополнительного топлива, причем можно регулировать сам расход топлива и устанавливать интенсивность горения. Печь работает автономно, без использования электричества. Плюс еще в том, что печь может эксплуатироваться довольно долгое время без поломок, ее конструкция подлежит модернизации, при желании ее можно подключить к системе водяного отопления. Печь проста в работе, достаточно почистить ершиком трубы от конденсата.

Слабые стороны

На ряду с положительными сторонами конструкция имеет и свои недостатки. В трубах печи образуется конденсат, который нужно чистить, трубы могут перемерзнуть. Чтобы топливный бак не пришел, а негодность, нужно своевременно убирать пепел и золу, которые со временем могут сбиваться в плотную массу с твердой основой. При пользовании печью нужно установить нагнетающий вентилятор, который разгонит газы, которые могут выделяться при обратном горении. После работы печь очень быстро остывает.

Как работает печь

Принцип горения сверху вниз. Топливо в печи разгорается от воздушной тяги, которую создает труба на верхней крышке. Пока топливо сгорает, крышка с грузом движется вниз, а поток горячего поднимается вверх и попадают в трубу, которая отводит горячий воздух в трубопровод. Интенсивность тяги можно регулировать путем регулирования величины зазора с помощью заслонки, которая закрывает трубу. С увеличением воздушной тяги будет увеличиваться и горение топлива, но при этом горение будет непродолжительным. Можно с помощью зазора уменьшить горение, тогда без дополнительного топлива печь будет работать очень долго от 6 до 16 часов.

Устройство и принцип работы

Оригинальное название печь Бубафоня получила по имени ее конструктора, умельца Афанасия Бубякина. За основу своей конструкции он взял пиролизный котел «Strоpuva» производящегося в Литве. Мастер упростил устройство печи, поэтому каждый народный мастер сможет изготовить ее самостоятельно. Самодельная пиролизная печь быстро завоевала популярность, благодаря высокому КПД, сочетающемуся с простотой изготовления.

Перед детальным описанием конструкции печи стоит рассмотреть принцип ее работы. Топливо в Бубафоне горит по принципу свечи – сверху вниз. Фактически дрова не горят, а постепенно тлеют, выделяя пиролизный газ. За распределение воздуха отвечает поршень в форме стального круга с ребрами и трубой посередине.

Эта деталь делит цилиндрический корпус печи на две камеры:

•
  нижнюю – сжигания дров;

• верхнюю – камеру сгорания газов.

Основа печи напоминает привычную Буржуйку, КПД которой всего 50 – 60%. При сгорании топлива в любых дровяных печах образуются газы, бесполезно растворяющиеся в воздухе.

В пиролизных котлах эта энергия используется для обогрева помещения. КПД поднимается до 80%. Бубафоня также работает по принципу пиролизного котла.

Это обеспечивает ее конструкция:

• Основа – металлический бак в форме цилиндра. Внизу расположен колосник и входное отверстие для доступа воздуха.
• Для защиты от огня и предотвращения его перемещения по емкости предусмотрен защитный экран. Для регуляции температуры используется заслонка, прекращающая подачу воздуха и горение.
• Важная конструктивная деталь – подавитель. Это металлический круг с наваренными ребрами. Они нужны для создания воздушной прослойки, что позволит увеличить время тления топлива.
• В центре подавителя расположена труба для отвода продуктов горения. На ее торце вмонтирована задвижка, позволяющая регулировать объем подаваемого внутрь камеры горения кислорода или полностью перекрывать его, когда нужно прекратить работу печи.
• Топка печи снабжена крышкой с отверстиями. Это элемент камеры сгорания газов. Они проходят через зазор между стенками корпуса и диском поршня. Полный вывод продуктов горения осуществляет дымоход, присоединенный к верхней части.

Правильная эксплуатация печи

Дно топливного бака загружается небольшими по размеру дровами, которые перекладываются бумагой и щепками и с помощью спички разжигается огонь в печи. После, поршень с грузом устанавливается в баке и крышка закрывается, теперь нужно установить нужный размер зазора у заслонки и трубы, тем самым устанавливая нужную степень тяги.

Помните о безопасности и не располагайте рядом с печью все, что легко горит — мебель, ткань, бумагу и т. д. Используйте защитные рукавицы для загрузки топлива. С большой осторожностью пользуйтесь горючими жидкостями, ацетоном, керосином, бензином при розжиге.

НЕ забывайте, что если используете такие жидкости, то сначала ее добавляют на дрова, которые потом закладывают в печь, при этом следите, чтобы случайно не загорелись одежда и рукавицы. Если печь используется для приготовления пищи, то все действия можно производить только после того, как печь полностью прогреется, то есть минут через 15. Детали у разогретой печи очень горячие, поэтому пользуйтесь рукавицами. Если перекрыть поступление кислорода путем закрытия задвижки на трубе, то процесс горения прекратится.

Если нужно очень быстро загасить печь, то тогда использовать специальные средства против пожара. Не используйте печь для сжигания бытовых отходов и пластмасс, так как при их горении выделяются вредные газы, а трубы забиваются слоем сажи. Дрова для розжига должны быть сухими, без налета смолы, который приводит к образованию конденсата и нагара. Дрова должны быть небольшими и хорошо укладываться в топливный бак. Ни в коем случае не пытайтесь покрыть лаком или эмалью детали, которые потом будут нагреваться. При высокой температуре краска легко воспламеняется и выделяет ядовитые пары. Используйте только краски, устойчивые к высоким температурам. Проследите, чтобы конструкция была установлена на жаропрочном материале.

Как усовершенствовать печь «Бубафоня»

Печь защитит любые помещения от перемерзания в холодное время. Также печь можно совместить с системой водяного отопления. Для этого сооружается так называемая водяная «рубашка» вокруг печи, а отопительные трубы подводятся к ней. Теперь принцип действия печи будет таков: тепло печи будет нагревать воду, которая циркулирует по трубам. Водяная «рубашка» делается из двух кусков металла, которые нужно согнуть в кольцо и заварить сваркой. В результате получится кожух из металла, толщина стенки которого 2 мм. Котел печи устанавливается в этот кожух, присоединяют трубы, по которым пойдут вода и воздух и подбирают подходящую крышку. Все, готовая отопительная конструкция готова к эксплуатации. Чтобы тепло не терялось, обмажьте стенки отопительного бака глиной и положите кирпичную кладку.

«Бубафоня» — отопительное устройство длительного горения, которое напрямую нагревает воздух в помещениях различного назначения, работающее на топливе из древесины. Несмотря на небольшие размеры, печь обладает большой теплоотдачей без дополнительной загрузки дров. Такую печь может сделать практически любой умелец, у которого под рукой есть необходимые материалы и сварочный аппарат.

Используя простые материалы, можно получить надежный источник тепла, который по достоинству оценили многие пользователи. Печь рассчитана на экономичное использование топлива, что делает ее использование экономически привлекательным. На сегодняшний день существует много аппаратов для отопления, но печь «Бубафоня» прочно удерживает свои лидирующие позиции среди них, благодаря своей простоте и экономичности. Тем более собрать такую печь по чертежам не составит никакого труда и не займет длительного времени.

Печь Бубафоня с водяной рубашкой

Вышеописанная конструкция применяется для воздушного отопления, но это не все возможности конструкции. Помимо воздушного отопления, можно изготовить печь Бубафоня с водяным контуром, который также используется и на более совершенных конструкциях. Это значительно увеличит отопительные возможности печки.

Для изготовления водяной рубашки (толщиной 25-30 мм) понадобиться еще одна бочка большего диаметра (либо квадратный корпус), в которой будет нагреваться теплоноситель. Если в помещении уже существует система отопления, то печка подключается к ней и циркуляционный насос перегоняет теплоноситель из водяной рубашки в отопительный контур.

В верхней части расположен — отвод подачи, в нижней — обратка.
