Правила и порядок опрессовки труб

Опрессовка систем отопления

Опрессовка или гидравлическое испытание – это проверка системы отопления на герметичность. Для этого в ней создают избыточное давление, максимально приближенное к значению предельного давления, определенного расчетным путем.

Цель проведения опрессовки отопления

Основная задача состоит в том, чтобы смоделировать ситуацию, аналогичную гидравлическому удару, который может возникнуть в работающей системе отопления в любой момент.

Когда проводят опрессовку системы отопления

Проводят опрессовку отопительной системы перед началом каждого отопительного сезона, а также после окончания монтажных и ремонтных работ. Опыт показывает, что проведение опрессовки трубопроводов системы отопления позволяет выявить все скрытые при монтаже дефекты, а ее успешное проведение является лучшей гарантией безаварийной работы оборудования в следующем отопительном сезоне. Опытные собственники зданий, подходящие ответственно к вопросам теплоснабжения, проводят гидравлические испытания сразу после окончания отопительного сезона, что позволяет своевременно устранить неполадки, а затем произвести повторное гидравлическое испытание.

Обычно опрессовку трубопроводов и радиаторов системы отопления приурочивают к промывке отопления и устранению различных видимых неполадок или проведению планово-предупредительных работ.

Опрессовка внутренней системы отопления состоит из нескольких этапов

Наполнение системы водой;
Нагнетание давления в ней;
Контроль показаний приборов, измеряющих давление в системе;
Визуальный контроль наличия (отсутствия) течи;
Устранение неполадок в случае из обнаружения;
Составление акта о проведении опрессовки системы отопления.

Первым этапом проведения гидравлических испытаний является заполнение системы водой. Если речь идет о работающей системе отопления, ее останавливают, охлаждают, а теплоноситель сливают.

Подача воды в систему осуществляется через специальный кран, чаще всего шаровый, называемый «спускником» и расположенный, как правило, в элеваторном узле системы отопления или в котельной, на обратном трубопроводе. Воду можно подавать сразу из водопровода.

В ходе заполнения системы водой сбрасывают воздух и удаляют воздушные пробки. При этом так же проверяют, нет ли течи.

Следует обратить внимание, что при проведении опрессовки системы отопления подача воды производится только снизу. Если воду заливать сверху, велика вероятность попадания в систему воздуха и образования в ней воздушных пробок

Опрессовка системы отопления загородного дома

Характерной особенностью систем отопления частных домостроений и коттеджей является низкий уровень давления в них, как правило, не превышающий 2 атм. Это значит, что для опрессовки загородного дома вполне достаточно подать в систему отопления воду из водопровода, где давление как раз и составляет 2 и более атм.

В этом случае можно обойтись без дополнительного оборудования и избыточного давления в системе. Достаточно просто проверить, нет ли течи, запотевания сварных швов или их сдвигов или разрывов. После проведения испытания отопительная система должна быть сразу же заполнена теплоносителем. Для этого можно использовать химически очищенную воду или антифриз.

Особенности проведения опрессовки системы отопления многоэтажного дома

Проведение гидравлических испытаний отопительной системы многоэтажных жилых домов, объектов социального назначения, а также торговых и развлекательных центров регламентируется «Правилами технической эксплуатации тепловых энергоустановок», а также Действующими Санитарными Нормами и Правилами.

Давление опрессовки

В соответствии с ними перед ее началом гидравлических испытаний необходимо рассчитать уровень опрессовочного давления. Его значение зависит от многих факторов:

Срока ввода в эксплуатацию отопительной системы (для новых систем отопление при опрессовке рабочее давление увеличивают в 1,5-2 раза, а для систем, эксплуатируемых не первый год, рабочее давление увеличивают на 15-50%);
Вида отопительных приборов, установленных в здании: если в системе используются чугунные радиаторы, то опрессовочное давление не должно превышать 6 атм. Для конвекторов, напротив, необходимо уровень давления поднимать до 10 атм.;
Количества этажей в здании;
Назначения здания.

В большинстве случаев проведению гидравлического испытания отопительной системы предшествует ее промывка, после проведения, которой промывочные растворы сливаются, а система заполняется водопроводной водой, температура которой не должна превышать 45 С. В обязательном порядке производится сброс воздуха.

После заполнения системы отопления водой к спускному крану (спускнику) подключается насос для опрессовки системы отопления, с помощью которого создается избыточное давление в сети, уровень которого проверяется в самой высокой точке отопительной системы.

Давление опрессовки максимальное: что дальше?

После достижения в системе необходимого уровня опрессовочного давления его удерживают не менее 15 минут, в течение которых следят за показаниями манометров, а также визуально проверяют наличие течей, сдвигов в системе или появления разрывов.

В ходе проведения гидравлических испытаний проверка каждого отопительного прибора и узла должна производиться в обязательном порядке. При этом не имеет значения, остается уровень опрессовочного давления постоянным, или происходит его падение. Особо тщательно проверяются скрытые участки отопительной системы, например, расположенные в стенах или залитые стяжкой.

Если давление стабильно, а течь не обнаружена, гидравлическое испытание системы считается завершенным. После окончания проверки уровень давления сбрасывается до рабочего значения.

В том случае, если падение опрессовочного давления превышает допустимые параметры, производится тщательное обследование системы и выявление течей. Гидравлические испытания продолжаются до тех пор, пока не будет найден поврежденный участок.

Правила и порядок опрессовки труб

Опрессовка трубопроводов относится к операции по контролю целостности и качеству монтажа труб и фитингов. Система испытывается повышенным давлением, граничащим с допустимым. Если она выдерживает испытание и сохраняет свою герметичность, то трубопровод признается годным для дальнейшей эксплуатации.

Такие испытания проводятся перед сдачей в эксплуатацию новых трубопроводов и после проведения ремонтных работ. Кроме того, опрессовке подвергаются трубопроводы центрального отопления перед сезонным запуском. Опрессовка пластиковой канализации обязательна после каждой прочистки труб, так как при чистке можно повредить либо саму трубу или место стыковки труб.

Для отсечения контролируемого участка канализации используются пневматические резиновые заглушки. Также проверяется фиксация труб хомутами.

Гидравлические испытания выполняют только холодной водой, для обеспечения безопасности работ. Опрессовка может проводиться сжатым воздухом, но в этом случае отслеживать падение давления при утечке приходится в течение долгого времени. Воздух в отличие от воды сжимаем.

Рекомендуемое давление для систем из труб отопления и водоснабжения 6-8 кг/см2. Для магистральных водопроводов и теплотрасс 10-12 кг/ см2. Чугунная канализация проверяется под давлением не более 2 атм. Пластиковая не более 1,6 атм.

Насосы для опрессовки следует подбирать исходя из объемов тестируемых трубопроводов. Для домашней системы будет достаточно насоса, прокачивающего сквозь себя два — три литра в минуту. Но при опрессовке магистральных сетей используются мощные циркуляционные насосы, с расходом воды до 150 кубометров в час. Такие агрегаты работают с трубами диаметром до 1000 мм.

Сама опрессовка происходит следующим образом. Ветка контролируемого трубопровода отсекается от центральной линии водовода. Для этого перекрывается запорная арматура в конце и начале участка. Затем подключается источник давления через специальный отвод, предусмотренный ещё на этапе проектирования. Теперь наступил этап закачки воды или воздуха. Закачка идет сквозь клапан обратного давления, который не позволяет воде уходить из проверяемой системы. Контроль герметичности системы осуществляется обычным манометром установленным за клапаном обратного давления. Давление поднимается до нужного уровня и контролируется в течение заданного времени. Для магистральных и промышленных трубопроводов время выдержки под испытательным давлением составляет 24 ч.

В многоквартирном доме опрессовка проводится по секциям, т.е. по подъездам. Установленное давление воды в 8 атм должно держаться не менее получаса. Если утечки нет, то система считается выдержавшей испытание. При наличии утечек их устраняют и проводится повторная опрессовка.

Допустимое падение давления при опрессовке системы отопления

Один из часто задаваемых вопросов это — какое падение давления допустимо при опрессовке?

Существует определенная последовательность при проведении опрессовки в системе отопления и при проведении работ в «старых» системах отопления очень сложно полностью обеспечить герметичность. Незначительное падение давление будет обязательно, и это считается нормой.

Какая величина падения давления допустима?

Допустимое падение давления прописано в СНиПе по опрессовке, а именно:

1. При проведении гидравлических испытаний систем отопления со стальными или панельными радиаторами в течение 15 минут допускается падение давления, величина которого не превышает 0,01 Мпа (0,1 кгс/см2 или 0,1Ати).

2. При гидравлических испытаниях систем горячего водоснабжения в течение 10 минут падение не должно превышать 0,05 Мпа (0,5 кгс/см2 или 0,5Ати).

3. При опрессовке систем с пластмассовыми трубопроводами в течение 30 минут падение не должно превышать 0,06 Мпа (0,6 кгс/см2 или 0,6Ати).

Чтобы избежать падения давления в системе, если не держат задвижки, прибегают к определенным хитростям, устанавливая заглушки – блины между фланцами задвижки.

Чтобы ввести отопление в эксплуатацию, необходимо обязательно выполнить промывку и опрессовку системы. После завершения данной процедуры заполняется акт, подтверждающий, что монтаж отопительной сети сделан правильно. Работники уполномоченные выполнять данную работу обязаны заполнить все надлежащие нормативные акты.

Правила опрессовки СНиП

Нормы опрессовки отопительной системы описаны в таких документах, как СНиП 41–01-2003, а еще 3.05.01–85.

Кондиционирование, вентиляция и отопление — СНиП 41–01-2003

Проводить гидравлические проверки водяных систем отопления можно лишь при плюсовой температуре в помещениях дома. Вдобавок они должны выдерживать давление воды не меньше 0,6 МПа без повреждения герметичности и разрушения.

В процессе испытания величина давления не должна быть выше предельного для смонтированных в системе отопительных устройств, трубопроводов и арматуры.

Внутренние санитарно-технические системы — 3.05.01–85

Согласно этому правилу СНиП надо выполнять проверку водяных систем теплоснабжения и отопления при отключенных расширительных сосудах и котлах путем гидростатического давления, равного 1,5 рабочего, но не меньше 0,2 МПа в нижней части системы.

Считается, что отопительная сеть прошла испытание, если она продержится 5 минут под пробным давлением и не упадет более чем на 0,02 МПа. Кроме того, не должно быть течи в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.

Условия выполнения опрессовки

Испытательные работы являются правильно осуществленными, если соблюдались все необходимые требования. Например, на испытуемом объекте проводить сторонние работы нельзя, а опробованием должен руководить обязательно начальник смены.

Опрессовку осуществляют лишь по программе, одобренной главным инженером компании. В ней определяют: порядок действий сотрудников и технологическую последовательность проверки. Еще излагают меры безопасности выполняемых и текущих работ, производимых на смежных объектах.

Посторонних людей во время опрессовки системы отопления, включение или отключение испытательных устройств быть не должно, на месте остаются только сотрудники, принимающие участие в проверке.

Когда работы проводятся на смежных участках обязательно надо предусматривать надежное ограждение и отключение испытательного оборудования.

Осмотр отопительных приборов и труб разрешается выполнять лишь при рабочих величинах давления. Когда будет выполнена опрессовка системы отопления, акты заполняют, чтобы подтвердить герметичность.

Процедура опрессовки

Этот способ проверки системы отопления предполагает осуществление гидравлических испытаний:

Теплообменников;
Бойлеров;
Труб.

Тем самым удается выявить протечки, которые указывают на разгерметизацию сети.

Прежде чем испытывать отопительную систему заглушками, следует изолировать систему теплоснабжения от водоснабжения, визуально оценить надежность всех соединений, а также проверить работоспособность и состояние запорной арматуры.

После этого отключаются расширительный бак и котел для промывки радиаторов, трубопроводов от разных отложений, мусора и пыли.

В процессе гидравлической проверки систему отопления заполняют водой, но при выполнении воздушных испытаний этого не делают, а просто подключают к сливному крану компрессор. Затем повышают давление до необходимой величины, и манометром следят за его показателями. Если отсутствуют изменения, то герметичность хорошая, следовательно, систему можно вводить в эксплуатацию.

Когда давление начинает снижаться сверх допустимой величины, значит, присутствуют дефекты. Протечки в заполненной системе найти совсем несложно. А вот, чтобы выявить повреждения во время испытания воздухом, следует на все соединения и стыки нанести мыльный раствор.

На выполнение воздушной опрессовки уходит не менее 20 часов, а на гидравлическое испытание — 1 час.

Исправив выявленные дефекты, процедуру повторяют заново, причем делать это приходится, пока не будет достигнута хорошая герметичность. После проведения этих работ заполняют акты опрессовки систем отопления.

Проверка отопительной сети воздухом, как правило, осуществляется, если невозможно заполнить ее водой, или при проведении работ в условиях низких температур, ведь жидкость просто может замерзнуть.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением нужно выполнять проверку отопительной системы. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление выше рабочего в 1,5 раза, но быть меньше 0,6 МПа не должно.

Имеется и другая цифра, указанная в «Правилах технической эксплуатации тепловых энергоустановок». Конечно, данный метод «мягче», в нем давление превосходит рабочее в 1,25 раза.

В частных домах, оборудованных автономным отоплением, оно не поднимается выше 2 атмосфер, да и настраивается искусственно: если появляется избыточное давление, то сразу включается сбросной клапан. Тогда как в общественных и многоквартирных строениях рабочее давление намного больше этих значений: пятиэтажные сооружения — около 3—6 атмосфер, а высокие здания — примерно 7—10.

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Правила опрессовки

На основании приведенной ниже нормативной документации разработан акт опрессовки, являющийся одним из основных документов при сдаче Заказчику работ на объекте.

Тепловые сети должны подвергаться ежегодным гидравлическим испытаниям на прочность и плотность (опрессовкам) для выявления дефектов после окончания отопительного сезона и проведения ремонтных работ. Опрессовку трубопроводов, доступных для осмотра во время эксплуатации, допускается производить 1 раз после окончания монтажа.

Гидравлическая опрессовка осуществляется пробным давлением 1,25 рабочего, но не менее 1,6 МПа (16 кгс/см2). Трубопроводы выдерживаются под пробным давлением не менее 5 мин., после чего давление снижается до рабочего. При рабочем давлении проводится тщательный осмотр трубопроводов по всей их длине. Результаты опрессовки считаются удовлетворительными, если во время ее проведения не произошло падения давления и не обнаружены признаки разрыва, течи или запотевания в корпусах и сальниках арматуры, во фланцевых соединениях и т.п.

Перед началом отопительного сезона, после окончания ремонта системы отопления и горячего водоснабжения должны быть подвергнуты гидравлической опрессовке на прочность и плотность:

• элеваторные узлы, калориферы и водоподогреватели отопления и горячего водоснабжения – давлением 1,25 рабочего, но не ниже 1 МПа (10 кгс/см2);

• системы отопления с чугунными отопительными приборами – давлением 1,25 рабочего, но не более 0,6 МПа (6 кгс/см2);

• системы панельного и конвекторного отопления – давлением 1 МПа (10 кгс/см2);

• системы горячего водоснабжения – давлением, равным рабочему в системе плюс 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2).

Гидравлическое испытание должно производиться при положительных температурах наружного воздуха. При температуре наружного воздуха ниже нуля проверка плотности возможна лишь в исключительных случаях.

Системы считаются выдержавшими испытание, если во время их проведения:

• не обнаружено «потения» сварных швов или течи из нагревательных приборов, трубопроводов, арматуры и прочего оборудования;

• при опрессовках водяных и паровых систем теплопотребления в течение 5 мин. падение давления не превысило 0,02 МПа (0,2 кгс/см2);

• при опрессовках систем панельного отопления падение давления в течение 15 мин. не превысило 0,01 МПа (0,1 кгс/см2);

• при опрессовке систем горячего водоснабжения падение давления в течение 10 мин. не превысило 0,05 МПа (0,5 кгс/см2).

Результаты проверки оформляются актом проведения опрессовок. Если результаты опрессовки не отвечают указанным условиям, необходимо выявить и устранить утечки, после чего провести повторную проверку на плотность системы. При гидравлическом испытании должны применяться пружинные манометры класса точности не ниже 1,5, с диаметром корпуса не менее 160 мм, шкалой на номинальное давление около 4/3 измеряемого, ценой деления 0,01 МПа (0,1 кгс/см2), прошедшие поверку и опломбированные госповерителем.

Как происходит опрессовка системы отопления СНИП – последовательность выполнения работ

Перед вводом в эксплуатацию отопительной системы в обязательном порядке проводится ряд определенных мероприятий. Выполняется промывка и опрессовка системы, результатом проведенной работы является акт, который подтверждает, что монтажные работы выполнены правильно. Этот документ и другие необходимые документы заполняют специалисты, которые уполномочены проводить данные мероприятия. Чтобы самостоятельно провести проверочные работы, важно понимать, что значит опрессовка системы отопления.

Как правильно проводить опрессовку

Опрессовка отопительных систем выполняется в соответствии с требованиями определенных документов, в которых указано, каким давлением опрессовывают систему отопления. В частности речь идет о Санитарных Нормах и Правилах под номером 41-01-2003 (кондиционирование, вентиляция и отопление) и 3.05.01-85 (Внутренние санитарно-технические системы).

Согласно СНИП 41-01-2003 опрессовка системы отопления проводятся только в том случае, если в помещении температура выше 00С. Кроме того система должна выдерживать давление рабочей среды не менее 0,6 МПа, при этом не допускается наличие повреждений и нарушения герметичности.

Опрессовка проводится под давлением, величина которого не превышает предельных значений для встроенных в систему приборов отопления, трубопроводов и арматуры.

Чтобы не нарушать СНИП 3.05.01-85, перед проверкой водяных систем теплоснабжения следует отключать расширительные сосуды и котлы. Согласно СНИП давление при опрессовке системы отопления должно в 1,5 раза превышать рабочее давление, но быть не меньше 0,2 МПа на нижнем уровне системы.

Для положительного результата проверки сеть должна продержаться около 5 минут под рекомендуемым проверочным давлением, причем его значение должно снизиться не больше 0,02 МПа. Также при визуальном осмотре элементов системы не должна обнаружиться течь в местах соединений резьбового типа и сварных швах, трубах и арматуре, приборах отопления и другом оборудовании.

Требования к проведению опрессовки

Проверка отопительной системы может считаться выполненной только при соблюдении определенных требований:

Все испытания проводятся под строгим руководством начальника смены.
При проведении контрольных мероприятий запрещено выполнять какие-либо работы на объекте.
Программа опрессовки должна быть одобрена главным инженером проверяющей организации. Программа строго регламентирует порядок действий каждого сотрудника и последовательность технологического процесса. Кроме того в ней изложены меры безопасности при проведении проверочных мероприятий и плановых работ на смежных объектах.
Не допускается присутствие посторонних людей на объекте во время опрессовки отопительной системы. На участке должны быть только специалисты, непосредственно участвующие в проверке.
Запрещено включать или выключать проверяемый объект.
Смежные участки на время проверки необходимо оградить специальными конструкциями, а испытательное оборудование следует отключить.
В процессе осмотра проверяемого оборудования в системе должно поддерживаться рабочее давление, превышение этих значение не допускается.
Для подтверждения герметичности водяной системы отопления ответственный специалист составляет акт о выполнении опрессовочных работ.

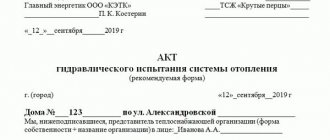

Как правильно составить акт опрессовки отопительной системы

Чтобы составить акт по всем правилам, важно указать в нем следующее:

Используемый метод испытаний.
Проект, согласно которому выполнялся монтаж и установка объекта испытаний.
Дата и адрес проведения испытательных мероприятий.
Перечень лиц, подпись которых должна быть в документе. В большинстве случаев указывают собственников жилья и представителей обслуживающих организаций.
Способы устранения выявленных дефектов.
Результаты испытаний.
Наличие признаков разгерметизации системы или нарушения резьбовых соединение и сварных швов. Также следует отметить наличие конденсата на поверхности труб и арматуры.

Допустимые нормы давления при выполнении опрессовочных работ

При выполнении гидравлической опрессовки системы отопления важно соблюдать требования СНИП в отношении испытательного давления. В частности в документе сказано, проверочное давление должно превышать рабочие значения примерно в 1,5 раза, но при этом не меньше 0,6 МПа.

Согласно другому документу «Правила технической эксплуатации тепловых энергоустановок» давление может превышать допустимые нормы в 1,25 раза.

Автономное отопление в частных домах не превышает 2 атмосфер, в противном случае срабатывает клапан сброса давления.

Оборудование для опрессовки

Гидравлические испытания проводят с помощью опрессовщика, которых подключается к системе для регулировки давления.

Отопление в частных домах можно проверить ручным опрессовщиком, так как в этих системах не требуется высокое давление для испытаний. Такие приборы способны развивать усилие 60 бар и выше, такие значения позволяют проверять водные системы отопления в многоэтажных домах.

Устройства ручного типа обладают следующими достоинствами:

Цена, доступная для большинства потребителей.
Небольшая масса и размеры приспособления. Благодаря этому их можно использовать и в личных интересах и в профессиональной сфере.
Долгий эксплуатационный срок.
Возможность проверки средних и мелких приборов отопления.

Системы многоэтажных зданий и производственных объектов рекомендуется проверять с помощью электрических приборов. Это оборудование подает воду в систему под высоким давлением, до 500 бар, недоступным для ручных аппаратов.

Электрические помпы можно встраивать в трубопровод или присоединять к ней. В большинстве случаев шланг подключают к крану, через который подается вода в систему.

Процедура опрессовки

Этот способ проверки системы отопления предполагает осуществление гидравлических испытаний:

Теплообменников;
Бойлеров;
Труб.

Тем самым удается выявить протечки, которые указывают на разгерметизацию сети.

На выполнение воздушной опрессовки уходит не менее 20 часов, а на гидравлическое испытание — 1 час.

Каким давлением испытывается система отопления?

Опрессовка систем отопления

Качественная работа систем отопления с высокими показателями энергоэффективности и надежность этой работы зависят не только от грамотного проектирования и качественно выполненных монтажных работ, но и от тщательно проведенных пусконаладочных: опрессовки и промывки.

Зачем проводить гидроиспытание

Как известно, система отопления является закрытым контуром, работающим под избыточным давлением. Любые неплотности в местах резьбовых соединений арматуры или в точках подключения радиаторов приведут к утечке воды, затоплению помещений, повреждению строительных конструкций, отделки и пр.

Источник: https://gscomplect.com/kakim-davleniem-ispytyvaetsya-sistema-otopleniya/

Норма падения давления при опрессовке — На обе руки мастер

Перед вводом в эксплуатацию отопительной системы в обязательном порядке проводится ряд определенных мероприятий.

Выполняется промывка и опрессовка системы, результатом проведенной работы является акт, который подтверждает, что монтажные работы выполнены правильно.

Этот документ и другие необходимые документы заполняют специалисты, которые уполномочены проводить данные мероприятия.

Чтобы самостоятельно провести проверочные работы, важно понимать, что значит опрессовка системы отопления.

Опрессовка системы отопления

Задать вопрос

Хотите узнать больше об услуге? —спросите нас!

Опрессовкой системы отопления называют гидравлические испытания, проводящиеся с целью проверки целостности элементов структуры и герметичности соединений между ними.

Для чего проводятся опрессовка и промывка системы отопления?

Эксплуатация систем центрального теплоснабжения и автономных тепловых сетей частных домов, связана с неизбежным износом и деградацией трубопроводов, радиаторов и других элементов комплекса. Если гидравлические испытания необходимы для выявления неисправностей и их последующего устранения, то промывка выполняется с целью удаления из радиаторов и труб продуктов внутренней коррозии, осажденной накипи и других препятствий нормальной циркуляции теплоносителя.

Оба мероприятия проводятся в рамках подготовки внутренних сетей к отопительному сезону. Опрессовка необходима также для проверки работоспособности систем отопления после их ремонта или монтажа.

Регламент гидравлических испытаний

Наиболее полно нормы проведения опрессовки описываются в отраслевых Правилах по эксплуатации энергетических установок N 115 от 2003 г., утвержденных Министерством топлива и энергетики РФ.

Приведем основные положения согласно документу:

Проверка должна проводиться не реже 1 раза в год;
Минимальное тестовое давление должно составлять 1,25 от рабочего, но не быть меньше 2 атм;
Тепловые узлы/пункты (ТП) проверяются гидростатическим воздействием 10 атм, внутренние сети с чугунными и стальными штампованными радиаторами — 6 атм, конвекторы и теплообменники панельного типа — 10 атм;
Общее правило для всех типов радиаторов: испытательное давление должно соответствовать данным, указанным производителем;
Испытание считается успешно пройденным, если не обнаружены видимые течи, отпотевания, а падение давления составило не более 0,5 атм по истечению 10 мин для металлических радиаторов и 0,6 атм — по истечению 30 мин для пластмассовых труб;
В случае обнаружения разрушений и течей производятся необходимые ремонтные работы, по окончании которых испытания повторяются.

Порядок действий по опрессовке и промывке

При тестировании внутренних сетей соблюдается следующая очередность операций:

Начинают выполнять опрессовку с теплового узла (пункта). Перекрывается и подается давление на оборудование ТП для выявления возможных утечек на фитингах, приборах, насосах;
Перед опрессовкой производится ее визуальный осмотр, подтяжка соединений и устранение замеченных неисправностей;
Во время опрессовки системы отопления давление подбирается в зависимости от типа радиаторов, смонтированных в здании. Равенство показателей манометров на прямой и обратной подаче свидетельствует об отсутствии протечек;
После тестовой выдержки и регистрации падения показаний манометров, которые не должны превышать допустимых, давление снижается до рабочего. После этого производится осмотр сети;
При положительном результате опрессовки составляется соответствующий официальный акт.

ТП и внутренние сети в ЦТС опрессовываются в период с мая по октябрь в период подготовительных мероприятий. к отопительному сезону. Технически возможно проведение локальных испытаний и в зимнее время. Такая необходимость может возникнуть после проведения монтажа или реконструкции отдельных участков внутренней сети, например, при замене радиаторов отопления в отдельной квартире.

Промывку системы отопления рекомендуется проводить сразу после окончания отопительного сезона. Самый эффективный способ — прокачка гидропневматической пульпы (смеси воды и воздуха). Подмешивание воздуха к воде обеспечивается за счет открытия соответствующих вентилей на подсос. Операция осуществляется в двух направлениях — по подаче и обратной линии. Таким образом в радиаторах не остается «мертвых зон», недоступных для промывки.

Наилучших результатов можно добиться, если промывать сети постоячно. Для этого в процессе работы элеватора на сброс, поочередно открывают по одному из парных стояков (если в доме действует схема нижней подачи). В домах с верхней подачей производится поочередное перекрытие стояков.

Опрессовка автономных систем отопления в частных домах отличается рядом особенностей. Во-первых, используются меньшие величины проверочных давлений. Во-вторых, испытания систем теплого пола, смонтированных на основе пластиковых труб, проводятся непосредственно перед заливкой чистовой бетонной стяжки. Делается это для того, чтобы все элементы разводки теплого пола были зафиксированы в положениях, соответствующих приложенному гидравлическому напору. Это снижает величину механических нагрузок на трубы во время эксплуатации.
