Водопроводная бытовая сеть, собранная из элементов медного трубопроката считается одной из самых надежных. Конечно, обустройство такой магистрали – удовольствие недешёвое. Однако дороговизна водопровода окупается его долговечностью и другими существенными преимуществами.
Чтобы как-то сэкономить бюджет организации водоснабжения, можно выполнить монтаж медных труб своими руками, изучив предварительно технологию работ. Сомневаетесь в собственных возможностях?
Мы подскажем вам, какие инструменты необходимо подготовить, опишем пошаговые процессы сборки медного трубопровода методом пайки, а также с использованием обжимных фитингов. Приведенные фото-инструкции и практические советы помогут избежать ошибок и обустроить надежную инженерную сеть.
Нюансы монтажа медных магистралей
Слесари-сантехники, обладающие набором инструмента и опытом работы с медью, выполняют целый ряд действий в процессе монтажа медных трубопроводов:
- зачистка, калибровка, резка;
- придание нужной формы;
- обжатие, пайка, соединение.
Эти же действия может выполнить своими руками каждый владелец квартиры или частного дома.
Залогом качественного монтажа медных труб с применением пайки является тщательная подготовка к процессу. Соединяемые элементы необходимо обработать – обрезать по размеру, очистить, подогнать стык, создавая тем самым условия для качественного монтажа
Главное – познать нюансы технологии и секреты производства таких работ. Для выполнения каждого действия требуется соответствующий инструмент.
Как правило, в инструментальный набор слесаря входят:
- труборез медных труб или ножовка по металлу;
- напильники, наждачная бумага, ветошь;
- ключи слесарные гаечные;
- ключ газовый №1;
- калибратор ручной, трубогиб;
- горелка газовая, флюс, припой, лента фум.
Началу монтажных работ всегда предшествуют мероприятия, направленные на расчёт и составление схемы разводки водопровода или системы отопления.
Наличие схемы разводки трубопроводов и подключения сантехнических приборов существенно облегчает монтажные работы. Схема позволяет точно определить финансовые затраты на монтаж и рационально распределить время исполнения работ
Исходя их схемы, рассчитывается необходимое количество медных труб, их размер длины, диаметр, а также число дополнительных деталей монтажа.
Монтаж медных труб при помощи резьбового соединения с использованием обжимных колец
Данное соединение — разборное, однако, если придется по каким-либо причинам его демонтировать, то кольцо необходимо будет заменить. И так — после каждой очередной разборки.
Порядок выполнения такого соединения следующий:
1. Отрежьте необходимый вам размер трубы. 2. Если используете трубы с ПВХ изоляцией, то удалите изоляционный слой на конце трубы. При помощи острого ножа сделайте надрез и рукой снимите кусок изоляции. 3. Напильником уберите заусенцы, которые образовались после среза и снимите фаску. 4. Подготовьте сам фитинг.
5. Наденьте на трубу вначале накидную гайку, а затем уже обжимное кольцо.
6. Состыкуйте гайку с подготовленным фитингом и затяните резьбовое соединение. Гайку необходимо затягивать плавно, вначале рукой, а потом уже ключом, когда от руки не идет. Кольцо постепенно обожмет трубу и произойдет герметизация стыка.
Если будете соединять переходной фитинг от стальной трубы на медную, то для герметизации резьбового соединения используйте фум-ленту или паклю с краской. Ленту вначале накручивайте на резьбу, а уже потом вворачивайте фитинг.
Инструменты для монтажа элементов
Не всегда удаётся отрезать трубу без нарушения структуры стенки. Величина толщины стенки медных труб до диаметра 28 мм составляет всего 1 мм. Даже применение дискового трубореза для медных труб не даёт полных гарантий ровности среза. Если наблюдаются нарушения стенки, применяют калибратор. Этим инструментом калибруются (выравниваются) патрубок и раструб.
Труборезы выпускаются ручные, электрические, пневматические, гидравлические. Конструктивно труборез представляет собой механический зажим, где в качестве опорных элементов выступают два ролика. Один из роликов имеет режущую кромку.
Процесс реза осуществляется последовательным поджимом и прокручиванием трубореза вокруг оси трубы. Чем плавнее и чаще выполняется поджим, тем качественнее получается отрез трубы.
Труборез медных труб для ручного применения. Этот инструмент даёт качественный ровный отрез трубы. Но на первых порах желательно пройти тренировочный курс – познать технологию обреза на ненужных кусках труб
Монтажные работы часто сопровождаются изгибом медных труб. Качественный ровный изгиб любым радиусом помогает создать инструмент под названием трубогиб. Существуют два вида трубогиба медных труб – пружинный и механический.
Первый инструмент отличается простейшей, но эффективной конструкцией. Предназначается для изгиба труб небольшого диаметра. Второй вид включает в себя несколько конструктивных разновидностей.
Пружинный трубогиб сделан в виде длинного кожуха, который одевается на медную трубу. Один конец такого кожуха немного расширен для большего удобства его применения. Помещенная в такую пружинистую оболочку медная труба сгибается вручную без риска замятия в месте сгиба.
Недостатки – радиус изгиба приходится выверять на глазок, под конкретный диаметр трубы нужен свой пружинный трубогиб.
Пружинный трубогиб в действии. Таким приспособлением удобно изгибать трубы малого диаметра в широком спектре конфигурации радиуса. При этом пружинный труюогиб обеспечивает вполне приемлемое качество изгиба
Механические трубогибы (рычажные, сегментные, арбалетные, гидравлические) позволяют гнуть трубы разного диаметра (от 10 до 125 мм). Медные трубы больших диаметров обычно гнут сегментным и гидравлическим трубогибом. Угол сгиба при работе с такими устройствами может составлять 180°.
Что лучше трубы из меди или полипропиленовые?
Для объективного сравнения рассмотрим базовые показатели обоих видов материалов, характерные для всех водопроводных труб:
- Эксплуатационные свойства. Медь в отличие от полимерных материалов не подвержена разрушающему воздействию хлорированной водопроводной воды. Хлор — это сильный окислитель, который разъедает пластик, а на внутренних поверхностях медных труб образует тонкий защитный слой — патину, значительно увеличивающую срок их службы.Губительным для пластика является ультрафиолетовое излучение и минусовые температуры, медь же устойчива к воздействию солнечных лучей, при понижении температуры её стенки расширяются без потери целостности.
- Надёжность системы. Места соединения элементов пластикового трубопровода менее надёжны, чем медного.
- Срок эксплуатации. Медные и полипропиленовые трубопроводы могут эксплуатироваться не менее 50 лет.
- Цена. Стоимость изделий из меди велика, это обусловлено высокой стоимостью первичной меди и трудоёмкостью производственного процесса. Конечно, полипропиленовые трубы стоят в несколько раз дешевле. Но, при сборке водопроводных систем требуются полипропиленовые фитинги, стоимость которых на много больше медной фасонины. Кроме того, для пластиковых трубопроводов требуются дополнительные элементы, увеличивающие их надежность.
В результате получается, что себестоимость медного водопровода в целом ниже, чем пластикового.
Характеристики медного водопровода
Долговечность медных труб водопровода в некоторой степени связана с тем, что содержащийся в воде хлор в реакции с медью способствует образованию на внутренней поверхности тонкой оксидной плёнки. Эта плёнка дополнительно защищает стенку трубы от негативного влияния прокачиваемой среды.
Также медь считается оптимальным материалом по результатам санитарно-бактериологических исследований. Этот металл оказывает бактериологическое действие, к примеру, против вируса стафилококка.
Созданная система трубопроводов на основе медных рукавов, как правило, изолируется. Существуют материалы, специально предназначенные для использования с медными трубами. Изоляция даёт экономию тепла, исключает образование конденсата
Медь обладает высоким коэффициентом теплопроводности. Этот момент заставляет принимать меры, направленные на изолирование труб от внешней среды.
Неизолированный водопровод ХВС в летний период времени может создать серьёзную проблему по сбору и отводу конденсата. На неизолированных трубах горячего водоснабжения отмечаются значительные потери тепла. Выполняя монтаж сетей из медных труб своими руками, следует учитывать эти моменты.
Характеристики материала
Медная труба для воды является разновидностью металлопроката из меди, представляющая собой полую заготовку длинной формы с круглым поперечным сечением и равномерной толщиной стенки. Выпускается в прутках длиной от 1 м до 6 м или бухтах по 15, 25 и 50 м.
Диаметр изделий варьируется в пределах 6 — 267 мм, толщина стенки от 0,5 мм до 3 мм. Несмотря на то, что медный трубный прокат обладает более тонкой стенкой, чем стальной, его внутренний диаметр имеет больший размер, поэтому он способен выдерживать такое же рабочее давление среды, что и стальная продукция с аналогичным наружным диаметром.
Технические характеристики медных труб зависят от свойств марки меди. Обычно при производстве используется чистая медь или её сплавы, в состав которых добавляется небольшое количество легирующих компонентов (М1р, М1ф). Вид и количество примесей в сплавах оказывает существенное влияние на механические, технологические, механические и эксплуатационные характеристики труб.
Добавление цинка, олова, железа и свинца повышают прочность, упругость и податливость к обработке материала, подкисление фосфором — увеличивает коррозионностойкость данного металла. Для повышения механической стойкости и антифрикционных свойств используют алюминий и бериллий. Для устранения негативного воздействия нежелательных примесей в состав сплава вводят марганец.
Выводы и полезное видео по теме
О том, как делается монтаж медного водопровода, вы можете узнать из следующего видеоролика:
Качество, надёжность, долговечность – наделённые этими свойствами системы водопровода и отопления часто радуют владельцев квартир и домов, если для монтажных работ использована медь.
Действительно, когда присутствует уверенность в том, что протечек нет и не предвидится в будущем, что порывам не суждено быть даже суровой зимой, это значит в доме смонтирована система из медных труб.
Есть, что дополнить, или возникли вопросы по технологии монтажа медных труб? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях публикации. Форма для связи находится в нижнем блоке.
Преимущества медных труб
Среди наиболее существенных преимуществ, которые присущи изделиям из меди можно назвать их высокую устойчивость к окислению, прочность и долговечность, несравнимо большую, чем у аналогов из полимеров, а также удобство и легкость установки.
С точки зрения целесообразности предпочтения медных водопроводных труб, их применение оправдано в тех случаях, когда предполагается наличие частых и резких температурных перепадов, а также высокое давление в сети.
Существует две технологии, как соединять медные трубы: при помощи резьбовой стыковки с обжимным кольцом, а также методом пайки.
Причем применение обжимных колец позволяет с легкостью выполнить работу даже непрофессионалу. Все что при этом потребуется – набор стандартных гаечных ключей, которыми будет затягиваться соединение. Подбирая подходящий фитинг, нужно учесть исходный диаметр медной трубы.
Монтаж медных труб методом пайки позволяет выполнить очень прочное и надежное соединение, тем не менее, такая работа потребует от мастера некоторых практических навыков, а также соблюдения техники безопасности.
Для монтажа водопровода из медных труб вам понадобятся следующие инструменты:
- Ножовка по металлу или труборез. Вам понадобится частенько резать трубы во время монтажа и подгонять их под нужный размер. Если будете использовать ножовку (если вы не профессиональный сантехник и имеете дело с трубами не так часто, труборез можно не покупать), то не забудьте поставить новое полотно.
- Калибратор ручной. Нужен, соответственно, чтобы калибровать трубы.
- Горелка, предназначенная специально для пайки медных труб. Если вы собираетесь соединять трубы с помощью резьбового соединения с использованием обжимного кольца, то никакая горелка вам, естественно, не нужна. В комплекте с горелкой должны идти шланги, которые подключают к баллону. Если вы будете пользоваться горелкой в первый раз, то внимательно прочитайте инструкцию по эксплуатации.
- Гаечные ключи. Пригодятся при монтаже любого водопровода, не только медного. Если будете соединять медные трубы резьбовым соединением, то без гаечного ключа вообще не обойтись.
- Пассатижи.
- Напильник для удаления заусенцев.
- Мелкая шлифовальная шкурка для удаления оксидной пленки.
Монтаж медных труб для систем водоснабжения и отопления своими руками
Медные трубы являются наиболее приемлемым вариантом организации сети водоснабжения. Наличие разнообразных примесей в воде не влияет на структуру таких изделий. Благодаря своим свойствам они могут активно использоваться в системах отопления, кондиционирования и передачи газов. Соединение труб при монтаже производится обжимными фитингами или посредством пайки.
Монтаж медных труб можно производить при помощи обжимного фитинга
Особенности медных труб
Важными достоинствами коммуникационных сетей из меди являются высокая прочность, коррозионная стойкость, гибкость и пластичность, долговечность эксплуатации. Важная особенность меди – способность устранять некоторые бактерии, что предотвращает их размножение и оседание на внутренней поверхности трубы.
При монтаже трубопровода своими руками необходимо учитывать такие факторы выбора медных труб:
- назначение трубопровода;
- температура веществ, которые будут транспортироваться;
- давление в системе водоснабжения или отопления;
- размер труб;
- наличие изоляционного слоя.
Недостаток медных труб – низкая совместимость с изделиями, выполненными из других материалов.
Медные трубы — лучший вариант для водопровода
Наиболее важной характеристикой, которая определяет технические параметры трубопровода и выбор необходимых фитингов, является диаметр медной трубы. В строительстве бытовых систем самыми распространенными являются такие размеры:
| Диаметр трубы, мм | Толщина стенки, мм |
| 10-28 | 1 |
| 35-54 | 1,5 |
Важно! При меньшей толщине медные изделия имеют намного более высокое значение рабочего давления, чем стальные аналоги.
Более громоздкие системы предполагают монтаж медных труб больших размеров.
Сферы использования медных труб
Благодаря возможности работы с высокотемпературными жидкостями, медные трубы широко используются в системах отопления.
Особенно это важно в однотрубных схемах, где для поддержки температуры последнего радиатора около 70 °С, в первом она должна быть на уровне 120 °С.
Максимальная рабочая температура для полимерных изделий 95 °С, тогда как медные трубы могут транспортировать жидкости температурой 300 °С.
Трубопровод из этого материала может выдерживать давление 200-400 атм. Паяное соединение при этом не теряет герметичности.
Трубы из мягкой меди могут легко перенести до 4 циклов заморозки/разморозки. Сантехническая медь проявляет стойкость к действию хлора. Являясь сильным окислителем, он способствует образованию на внутренней стенке медной трубы оксидной защитной пленки, которая увеличивает эксплуатационный срок трубопровода.
Своими руками скрытую прокладку трубопровода из меди можно выполнять при наличии на нем полимерного слоя, который предотвратит протекание блуждающих токов. Также необходимо избегать сочетания материалов в системе, которое может привести к электрохимической коррозии. При соединении, например, меди с алюминием, используются латунные переходники.
Часто медные трубы используются для создания системы отопления
Инструменты, необходимые для монтажа
К основным операциям, которые выполняются во время монтажа медных труб, относятся резка, изгиб, сборка узлов и соединений, пайка, прессовое обжатие, сварка. Дополнительно производятся калибровка и зачистка концов, снятие грата и заусенцев, нанесение флюса с последующим удалением его остатков и т. д.
Обратите внимание! Перед началом работ составляется схема водопровода с указанием количества необходимых деталей и размеров труб.
Для монтажа медных труб своими руками потребуются такие инструменты:
- труборез или ножовка;
- ручной калибратор;
- горелка для проведения пайки медных труб;
- гаечные ключи;
- напильник.
Из материалов требуются непосредственно медные трубы, фитинги для них, лента, которая герметизирует резьбовое соединение, флюс и припой.
Перед монтажом надо подготовить необходимые отрезки медных труб, нарезая их труборезом. Если для этих целей используется ножовка, то важно поставить новое полотно. Изделия проверяются на целостность, недопустимы повреждения, изломы, сплющенные участки и т. д.
Чтобы понять, какие нужны инструменты, следует определиться со способом соединения труб
Горелка нужна, если соединение будет осуществляться пайкой. Для подключения к баллону с ней в комплект должны входить шланги. Гаечные ключи требуются для резьбового соединения медных труб. Напильником удаляются заусенцы.
Особенности монтажных операций
Операция резки труб простая и быстрая. Следует обратить внимание на сохранение перпендикулярности оси трубы и кромки резки. Допустимое отклонение плоскости среза от перпендикуляра к оси трубы должно быть менее:
| Наружный диаметр, мм | Скос реза, мм |
| 6-18 | 2 |
| 22-42 | 3 |
| 54-76 | 4 |
| 88-108 | 5 |
Наиболее распространенными являются дисковые труборезы. При их использовании лучше увеличить число оборотов, чем применить большее усилие.
Иногда при резке мягких медных труб их концы деформируются, как следствие – меняется монтажный зазор и нарушается капиллярный эффект. Для восстановления формы концы труб калибруются.
Сначала калибруется внутренний диаметр, затем – внешний.
Наплыв металла при пайке – грат – может образовываться внутри медной трубы, что увеличит сопротивление жидкости во время эксплуатации. В таком случае его нужно удалять.
Благодаря пластичности, медные трубы могут быть соединены раструбным способом без использования фитингов или муфт. Он применим только для труб с равными диаметрами и в системах отопления и водоснабжения с температурой воды до 110 °С. Получение раструба возможно с помощью специальных инструментов.
Чтобы согнуть трубу, нужно применить трубогиб
При выполнении изгиба медной трубы диаметром до 15 мм его радиус должен быть не менее 3,5 диаметров, для диаметров более 15 мм – четырех диаметров. При гнутье вручную допустимый радиус равен 8 диаметрам заготовки, поэтому для сгибания медных труб на большой радиус применяется трубогиб.
Резьбовое соединение медных труб
При монтаже медных труб обжимными фитингами получаются разборные соединения, которые не отличаются абсолютной надежностью и требуют контроля при эксплуатации.
Такое соединение рассчитано на более низкое допустимое давление и нуждается в периодическом подтягивании. Для начала отрезается часть трубы необходимой длины. Если производится монтаж медных труб с изоляционным слоем, то он удаляется с конца изделия.
Для этого делается надрез острым ножом и изоляция снимается. Далее, с торца трубы снимаются напильником заусенцы.
На трубу сначала надевается накидная гайка, а затем обжимное кольцо. После состыковки гайки и обжимного фитинга резьбовое соединение затягивается. Сначала необходимо это делать плавно, потом использовать ключ. Во время этого процесса кольцо обжимает медную трубу и стык герметизируется.
Резьбовое соединение можно применять в легкодоступных местах трубопровода
В случае, если используются переходные фитинги от стальных труб на медные, герметизация производится применением фум-ленты. Она накручивается на резьбу, а потом вворачивается фитинг.
Важно! Соединение обжимными фитингами целесообразно в местах, где есть возможность проверять его герметичность.
Особенности соединения пайкой
Соединения пайкой применяются в ситуациях, когда установка труб водоснабжения либо отопления осуществляется в стенах, полу или при прочих вариантах, при которых невозможен доступ для визуального контроля целостности соединения.
В основу метода положен капиллярный эффект, благодаря которому припой равномерно распределяется по сечению трубы независимо от ее положения. Для его создания используются специальные фитинги, которые имеют диаметры, отличающиеся от диаметров труб на определенное значение. Рекомендуемый зазор для выполнения пайки на открытом огне составляет 0,1-0,15 мм.
Для соединения с использованием капиллярной пайки применяются припои и флюсы. Существуют низкотемпературный и высокотемпературный методы пайки.
Мягкая (низкотемпературная) пайка используется для сетей транспортировки газообразных и жидких сред с рабочей температурой не более 110 °С. Она применима для соединения труб диаметром 7-110 мм. Изделия с толщиной стенки более 1,6 мм и диаметром выше 110 мм можно соединить с помощью сварки.
Для пайки понадобится газовая горелка и специальная проволока (припой)
Твердая (высокотемпературная) пайка при монтаже трубопровода своими руками почти не используется. Она применима для соединения труб в системах, где условия эксплуатации связаны со значительными температурами.
Процесс выполнения пайки своими руками
Процесс пайки выполняется в такой последовательности:
- Отрезается часть трубы необходимого размера.
- На ее конце удаляется теплоизоляция и снимаются заусенцы.
- Место пайки и фитинг очищаются шлифовальной шкуркой от оксидной пленки.
- Протирается пыль и на поверхность наносится флюс.
- Конец трубы вставляется в фитинг, оставляя зазор не больше 0,4 мм.
- Производится прогрев соединения горелкой и шов запаивается припоем.
Если горелки нет, то для прогрева подойдет паяльная лампа. Перемещение пламени должно быть равномерным, чтобы отдельные участки не перегревались. Припой для пайки медных труб должен иметь минимальную точку плавления.
Полезный совет! Для проверки достаточности нагрева места соединения до него нужно дотронуться припоем. Если он плавится, то достигнута необходимая температура.
Для того, чтобы запаять шов в зазор между трубой и фитингом, вводится припой. Важно обеспечить фиксацию и неподвижность соединения до полной его кристаллизации.
Таким образом, монтаж медных труб можно выполнить своими руками, если учитывать все правила и рекомендации. Водопроводная система из таких материалов отличается долговечностью и надежностью.
Разновидности фитингов
Резьбовые фитинги
Они давно используются для соединения труб. Внутри они имеют резьбу, которая позволяет накручивать их на трубу, обеспечивая соединение.
https://www.youtube.com/watch?v=N9QwpYEQpUw
Конечно, можно отметить, что металлопластиковые трубы для отопления их монтаж своими руками не содержит таких премудростей, однако медные трубы для отопления просто не используются, это было бы совсем не экономно.
Паечные фитинги
Медные фитинги позволяют соединять трубы при помощи капиллярной пайки. Для этого применяется припой. На внутренней резьбе имеется небольшая проволочка, перед тем как фитинг надевается на трубу, его покрывают флюсом. Потом соединение нагревают при помощи горелки до тех пор, пока припой становится жидким и заполняет щель между трубой и фитингом. Традиционным методом соединения медных труб является капиллярная пайка. Зазор при этом должен быть минимальный до 0,4 мм. Фитинги, предназначенные для капиллярной пайки, изготавливаются из того же материала, что и сами трубы. К таким фитингам относятся отводы, углы, тройники, заглушки, муфты и т. д.
Компрессионные фитинги
При таком способе соединения фиксация производится благодаря прижиманию кольца. Для соединений такого типа применяется простой инструмент и конструкция получается разборной. Их довольно удобно использовать в труднодоступных местах, но такие фитинги часто дают течь.
Пресс-фитинги

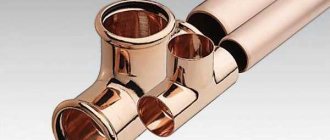

Разнообразие медных фитингов
Такие фитинги представляют собой втулку и корпус. Втулка зажимается вокруг труб. Такая конструкция неразборная, она обеспечивает максимальную надёжность. Для фитингов разных диаметров имеются обжимные инструменты. Последовательно обжимая трубу можно получить надёжное долговечное неразъемное соединение фитинга и трубы. Смонтировать медные трубопроводы можно быстрее в три раза благодаря специальной технике мгновенного холодного пресс-соединения. Соединение безопасное, поскольку не требуется нагревание.
