Гидравлические испытания отопительной системы: порядок проведения, акт гидроопрессовки

В каких случаях составляется

• Вводе в эксплуатацию нового оборудования. Акт будет подтверждением того, что каждый элемент находится на своем месте, монтаж произведен ответственно, система работает.
• Наступлении отопительного сезона. После летнего перерыва в работе трубы могли выйти из строя. После проверки их пропускной способности и составляется акт.
• Уже проведенных ремонтных работах.
• Возникновении купированных аварийных ситуаций на трубопроводе. Специалисты таким образом выявляют объем необходимых работ, слабые места существующей отопительной сети.

Для бесперебойной работы системы отопления необходимы контрольные профилактические проверки, достоверная информация о качественном функционировании системы при запуске.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим.

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Заполнение первой части акта

Перед выполнением тестирования (опрессовки) готового водопроводного трубопровода необходимо запастись бланком акта, в который будут внесены все важные данные. Акт является официальным документом из приложения 1 СНиП 3.05.04-85. Название документа звучит как «Акт о проведении приёмочного гидравлического испытания напорного трубопровода на прочность и герметичность».

Самая первая информация, которую нужно занести в документ, это — город, в котором проводятся тестировочные работы и дата проведения мероприятия. Ниже будет указан перечень членов комиссии, которые проведут тестирование внутренней/наружной системы водопроводного трубопровода.

В комиссию, как правило, должны входить:

• Представитель организации, которая проводила монтаж всей коммуникации;
• Представитель от службы технического надзора заказчика;
• Лицо, представляющее эксплуатационную организацию.

Причём прописывать стоит и организацию, которую представляет член комиссии, и его должность в ней, и фамилию с инициалами.

Как составить акт опрессовки системы отопления – правила оформления бланка

После завершения работ, связанных с опрессовкой отопительной системы, составляется специальный документ, подтверждающий, что теплоснабжающая конструкция готова к зиме. Для этого предусмотрен специальный бланк. Называется он акт опрессовки системы отопления.

Основная задача данного вида сантехнических работ – это испытание качества сборки трубопровода, определение насколько он готов к эксплуатации, проверка герметичности всех мест соединений. При выявлении дефектов, которые не были видны при внешнем осмотре, их следует устранить.

Это важно знать: Долг по ЖКХ: срок исковой давности по закону 2021 года

Опрессовка считается важным этапом обустройства теплоснабжения в зданиях самого разного назначения.

Эту работу выполняют в определенных ситуациях:

• до начала осеннее — зимнего сезона;
• после окончания монтажа нового отопительного контура;
• когда завершен ремонт или реконструкция всей теплотрассы или ее участка;
• после строительных работ, проводимых в здании.

Виды опрессовки

Данный процесс — это испытание системы, подающей тепло, которое предусматривает повышение давления в трубопроводе методом нагнетания воздуха или жидкости, при этом различают:

1. Гидравлическую опрессовку, производимую с применением насосов, подающих в систему воду. В результате получают информацию относительно ее прочности.
2. Пневматическую опрессовку, позволяющую оценить герметичность мест соединений конструкции в целом. Ее выполняют с использованием электрических или ручных насосов, нагнетающих воздух в трубы.

Наиболее опасным из них считается пневматическое испытание и это обстоятельство нужно учитывать, поскольку нагнетаемый воздух при наличии любых повреждений не только начнет быстро выходить, но и возникнет вероятность появления порывов. Специалисты советуют не превышать давление подаваемого воздуха свыше 0,15 мПа.

Монтаж, ремонт и обслуживание котлов и колонок

Испытания системы отопления

производят после окончания монтажных работ. Но сначала все трубопроводы санитарно-технических систем должны быть промыты.

До испытаний проверяют соответствие испытуемой системы отопления

проекту, производят внешний осмотр трубопроводов, соединений, оборудования, приборов, арматуры.

Испытанию подвергают системы отопления

в целом и отдельные виды оборудования, а также производят их регулирование. По результатам испытаний оформляют акты.

Испытания систем отопления, теплоснабжения

выполняют гидростатическими и манометрическими (пневматическими) методами.

Гидростатические испытания системы отопления

производят путем заполнения всех элементов системы водой (при полном удалении воздуха), повышения давления до пробного, выдержки системы под пробным давлением в течение определенного времени, снижения давления и при необходимости опорожнения системы. Гидростатическое испытание безопасно: систему опробуют в условиях, наиболее приближенных к рабочим. Однако такое испытание требует подачи воды в здание для наполнения санитарно-технической системы, что неприемлемо. При нарушении герметичности возможно затопление помещений, подмачивание строительных конструкций; в зимнее время возможно замерзание воды в трубах и их “размораживание”.

Поэтому гидростатические испытания систем отопления

, теплоснабжения, котлов, водонагревателей выполняют при положительной температуре в помещениях здания. Температура воды, которой заполняют систему, должна быть не ниже 278°К (5°С).

Гидростатические испытания отопления

проводят до отделки помещений.

Манометрические испытания системы отопления

во многом лишены недостатков гидростатических испытаний, но они более опасны, так как при случайном разрушении трубопроводов или элементов систем под действием сжатого воздуха их куски могут попасть в людей, проводящих испытания.

Манометрические испытания отопления

проводят, наполняя
систему отопления
сжатым воздухом под давлением, равным пробному, и выдерживая ее под этим давлением в течение определенного периода, затем давление снижают до атмосферного.

Для испытаний применяют пневмогидравлический агрегат ЦСТМ-10 в виде двухосного прицепа, на котором смонтированы емкость объемом 2,5 м3 и все оборудование для испытаний.

Испытание систем отопления

. Приемка отопительных котельных производится на основании результатов гидростатического или манометрического испытания, а
систем отопления
– на основании результатов гидростатического и теплового испытаний, а также наружного осмотра смонтированных устройств и оборудования.
Системы отопления
испытывают на герметичность (но не на прочность) манометрическим методом под избыточным давлением воздуха 0,15 МПа для обнаружения дефектов монтажа на слух и затем давлением 0,1 МПа в течение 5 мин (при этом давление не должно снижаться более чем на 0,01 МПа).

Гидростатические испытания системы водяного отопления

проводят по окончании ее монтажа и осмотра. Для этого систему наполняют водой и полностью удаляют из нее воздух, открыв все воздухосборники, краны на стояках и у отопительных приборов. Заполняют систему через обратную магистраль, подключив ее к постоянному или временному водопроводу. После наполнения системы закрывают все воздухосборники и включают ручной или приводной гидравлический пресс, которым создают требуемое давление.

Системы водяного отопления

испытывают гидростатическим давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа в самой низкой точке. На время испытания котлы и расширительный сосуд отсоединяют от системы. Падение давления во время испытания не должно превышать 0,02 МПа в течение 5 мин. Контролируют давление проверенным и опломбированным манометром с делениями на шкале через 0,01 МПа. Обнаруженные мелкие неисправности, не мешающие гидростатическому испытанию, отмечают мелом, а затем исправляют.

Манометр – это прибор, который определяет давление жидкостей и газов. Принцип его действия основан на уравновешивании действия газообразной или жидкой среды силой деформации мембраны или пружины. Этот прибор – один из обязательных элементов контроля параметров большинства инженерных коммуникаций. Так, манометр для системы отопления нужен для мониторинга избыточного давления внутри котла и труб (см. Давление в системе отопления частного дома). При этом они способны и просто информировать о состоянии теплоносителя, и передавать сигнал, блокирующий работу оборудования с целью предотвращения аварийной ситуации.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора. Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность. Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре. Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления. В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Жалобы на управляющую компанию ЖКХ: образцы заявлений

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

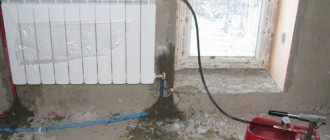

Проведение опрессовки

Все работы по опрессовке проводятся силами специально обученного персонала с использованием необходимого оборудования. Собственноручно владельцам домов или квартир делать данную работу категорически запрещено.
Опрессовку начинают с заполнения системы теплоснабжения водой, если до этого она была пустой. Делается это через обратный трубопровод теплосети, а конкретнее через элеватор. При помощи вентилей, расположенных в наиболее высоких точках, стравливают воздух до тех пор, пока из них не появится теплоноситель.

В случае обнаружения утечки воды, систему опорожняют через дренажные вентили. Насос для выполнения опрессовки подключают через узел управления. У лица, ответственного за проведение работ, есть пустой бланк, который он заполняет в процессе проведения мероприятия. По завершению выписывают акт гидравлического испытания системы отопления, как он выглядит видно на фото.

Документальное оформление выполненной работы — акт

Акт опрессовки является официальным документом, имеющим юридическую силу, подтверждающим, что:

• испытания проведены в полном объеме согласно программе, разработанной инженером, в соответствии с действующими нормативами;
• теплоснабжающая система находится в рабочем состоянии и подготовлена к эксплуатации;
• в случае аварийной ситуации во время отопительного периода ответственность за нее будет нести одна из сторон или обе, а виновник возместит ущерб.

В форме акта на гидравлические испытания системы отопления имеются графы, которые заполняют полностью и максимально точно.

• название проверяемого объекта;
• дату и время проведения опрессовки;
• тестируемый участок, которым может быть, например, тепломагистраль или отдельный узел;
• используемые приборы;
• результаты визуального осмотра соединений, швов и т.д.;
• величину рабочего давления и нагрузки на систему и продолжительность испытаний;
• значения на манометре в конце проверки;
• величину падения давления;
• информацию о ликвидации протечек и иных дефектов;
• заключение о том, что система готова к эксплуатации;
• подписи уполномоченных лиц.

Акт опрессовки теплотрассы подписывают в день, когда система тестировалась. Этот документ должны завизировать ответственные лица предприятия, проводившего работу, а также органа технадзора и управляющей компании.

Дальнейшее заполнение акта

• После того как опрессовка проведена, в акт исследования коммуникации на герметичность необходимо внести данные по номинальному манометрическому давлению для конкретной коммуникации и данные по использованному в тестировании манометрическому давлению.
• Также стоит указать марку манометра, который был использован для проведения тестирования и измерения показаний давления в системе на момент проверки. Здесь же необходимо указать высоту расположения измерительного прибора относительно оси труб.
• Еще один параметр, который необходимо вписать в акт исследования водоснабжения или канализации на герметичность — время, в течение которого совершался пролив коммуникации.
• Далее в документе указывают, до какого номинального показателя было снижено давление после испытания. В последнюю очередь члены комиссии проводят осмотр трубопровода и канализации и заносят результаты в акт.

• Если нарушений в герметичности водопровода/канализации не было, то в графу «Результаты проверки» так и записывают, что на момент проверки течей и разрывов не обнаружено.
• Ниже имеется пункт «Решение комиссии». В случае успешного проведения испытаний комиссия выносит разрешение на введение водопровода в эксплуатацию.
• Ниже все члены комиссии должны поставить свои подписи с указанием фамилии и инициалов, а также своих должностей.

ОЗП 2018/2019

Гидравлические испытания — это вид неразрушающего контроля прочности/плотности оборудования. Проводится путем создания избыточного давления водой.

Периодичность гидравлического испытания для теплоустановок и тепловых сетей 1 год.

Гидравлическим испытаниям у потребителей тепловой энергии подвергаются:

• тепловые сети
• тепловые пункты
• системы отопления
• системы теплоснабжения калориферов и сами калориферы
• теплообменники ГВС/отопления

Гидравлические испытания тепловых сетей

В случаях, когда теплоснабжение объекта осуществляется от тепловых сетей РУП «Минскэнерго» или УП «Минсккомунтеплосети», акты выдают вышеперечисленные организации.

Обращайте внимание на заполнение акта, характеристики тепловых сетей (длинна, диаметр, точка подключения), указанные в акте гидравлических испытаний должны соответствовать сетям на балансе потребителя согласно акту разграничения балансовой принадлежности тепловые сетей
