ТЭНы для водонагревателя Аристон (Ariston) производства Италия

Приятно быть счастливым обладателем многочисленных гаджетов бытовой техники. Доставляя немало приятных минут своему обладателю, они нетребовательны и терпеливы. Но однажды наступает такой момент, когда один из них вдруг перестаёт напоминать о себе. Вот он был, а теперь уже его нет. Даже если это обычный емкостной водонагреватель, пусть даже небольшой – на 15 литров, значимость потери будет ощущаться с раннего утра. Это ощущение уже не отпустит от себя до полного решения проблемы.

А решение есть всегда. В статье мы рассмотрим наиболее распространенную поломку водонагревателей Аристон, связанную с заменой ТЭНа.

  • 2 Принцип работы
  • 3 Определяем неисправность
  • 4 Как поменять
  • 5 Проверка

Конструкция

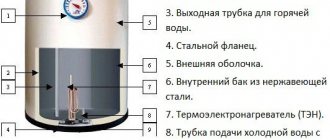

Устройство водонагревателя Аристон. (Для увеличения нажмите)
Принципиально конструкция любого водонагревателя (бойлера) напоминает собой конструкцию электрочайника с функцией поддержания заданной температурой. Вот только вместо крышки у такого чайника – предохранительный клапан.

Об устройстве и принципе работы бойлеров подробно «рассказывает» данная статья:

В зависимости от бренда, его правообладатель включает в конструкцию разнообразные, как маркетинговые, так и технические опции. Подобные опции призваны отличать продукт именно этой торговой марки от другой.

Визитной карточкой накопительных водонагревателей Аристон является, кроме всего прочего, коррозионностойкое покрытие внутреннего бака, содержащее ионы серебра Ar+.

Это не исключает применение и других защитных покрытий в других изделиях фирмы. В модели Ariston AM50 SH 2.0 Ei3 FE (горизонтальная модель) в качестве защитного покрытия применена Ti-эмаль.

Конструктивно, подобный прибор состоит:

  • внешний, теплоизолированный корпус (бак);
  • внутренний бак объёмом от 15 литров до 200 литров с коррозионностойким покрытием или изготовленный из нержавейки;
  • ТЭН – нагревательный элемент: в баке с мокрым ТЭНом – прямой контакт с водой;
  • с сухим ТЭНом – контакт с водой через керамическую оболочку;
  • магниевый анод — для защиты оборудования от электрохимической коррозии. Не оказывает влияния на образование накипи;
  • термостат – для получения сигнала о фактической температуре воды;
  • электронный блок – для установки и регулирования температуры воды внутри бака;
  • прокладка узла крепления ТЭНа.
  • Возьмите на заметку: замена магниевого анода должна осуществляться не реже 1-го – 2-х раз в год.

    На примере данного бойлера можно примерно представить конструкцию и остальных моделей водонагревателей Аристон, и других производителей.

    Способы монтажа и подключения


    “Сухой” ТЭН
    Тэн – это устройство, которое требует регулярного обслуживания. Спустя время, он нуждается в чистке или замене, в зависимости от эффективности и полноты работы.

    Чтоб произвести чистку ТЭНа собственноручно, нужно придерживаться инструкции:

    1. Выключить электрический водонагреватель.
    2. Отключить электронагреватель от сети питания.
    3. Открыть защитную панель отвинтив винтики.
    4. Под панелью, где расположен термостат и цветные провода, отсоединить кабеля.
    5. Перекрыть подачу воды в водопроводе и бойлере.
    6. Вытащить термостат вместе с ТЭНом, при надобности сняв фланец. При этом к проему подставить емкость на случай, если в баке есть вода. ТЭН выкрутить с помощью разводного ключа.
    7. В двух литрах воды растворить два пакета лимонной кислоты.
    8. Погрузить ТЭН в получившийся раствор и оставить не менее чем на 12 часов. Спустя время ТЭН готов к установке.
    9. Установку произвести в обратном порядке.

    Чтоб проверить правильность монтажа ТЭНа, понадобится включить воду. Если будет наблюдаться утечка жидкости с бака, то устройство присоединено неправильно.

    Есть три основных способа подключения ТЭНа для водонагревателя Аристон. Последовательное – мощность нагревателя зависит от общей мощности каждого элемента. Недостаток в том, что при поломке одного ТЭНа теряется работоспособность всей системы нагрева.

    Параллельное – позволяет сохранить работоспособность агрегата в случае выхода из строя одного из элементов нагрева. Комбинированное – обычно применяется, если отсутствуют ТЭНы необходимой мощности.

    Принцип работы


    Принцип работы накопительного водонагревателя. (Для увеличения нажмите)
    Конструктивно, бойлер, это две изолированные друг от друга бочки.

    Одна из них (внутренняя), выполнена или из нержавейки или из качественной стали с антикоррозийным покрытием.

    В качестве изолятора применяются современные, теплоизоляционные материалы.

    Это может быть и базальтовое волокно, пенополиуретан и аналогичные им изоляторы. Подобный «термос» может сохранять тепло нагретой воды до 3-х суток.

    Рекомендация специалиста: установите график работы своего водонагревателя на позднее время, используя ночной тариф.

    При остывании ниже запрограммированного показателя, терморегулятор подаёт напряжение на нагревательные элементы (ТЭНы) и нагрев воды возобновляется.

    Во избежание перемешивания холодной и уже нагретой воды, забор последней осуществляется с самого верха прибора. Холодная же вода, вытесняя горячую, всегда находится внизу.

    Рачительно используя оборудование, не стоит заставлять его постоянно работать на максимальной нагрузке. У всякой техники есть свой ресурс.

    Совет специалиста: отрегулировав термостат на t=600 можно избежать выпадения накипи, тем самым продлив жизнь нагревательным элементам и внутренней бочке. Но периодически, один раз в месяц, полезно включать бойлер на максимально возможную температуру в целях дезинфекции.

    Заполнение водой и проверка работоспособности


    Вешаете эл.титан на место. Подсоединяете шланги и открыв холодную воду, начинаете наполнять бак. Кран горячей воды также должен быть открыт для выхода воздуха.
    При этом следите, чтобы нигде не было протечек. Как только пойдет вода из ”горячего” крана – бойлер наполнен. Сразу закрывать кран не нужно, пусть вся ”жижа” прольется и окончательно промоет бак и трубы.

    Только когда пойдет чистая вода, перекрываете смеситель.

    После этого, водонагреватель должен хотя бы полчаса-час выстоять, чтобы ушел конденсат со всех поверхностей и была уверенность в отсутствии протечек.

    Затем можно подавать напряжение, включив титан в розетку. Чтобы проверить работу термостата, ручкой регулятора принудительно выкручиваете регулировку до максимума и минимума.

    При этом должна срабатывать лампочка включения-отключения бойлера.

    Если бойлер работает тихо, не издавая никаких звуков, и вам непонятно грет он или нет, можно проверить потребление эл.энергии по счетчику.

    На максимальной мощности нагрева обогревателя, счетчик будет крутиться или моргать существенно быстрее. А это значит, что тэны работают как надо.

    Так что самостоятельный ремонт способен вам сэкономить существенную сумму денег, главное не совершить некоторых ошибок.

    Определяем неисправность

    Надёжность и качество водонагревателей, выпускаемых под брендом Аристон, вот уже много лет не вызывают ни малейших сомнений.
    Достаточно лишь соблюдать технические рекомендации по эксплуатации предписываемые изготовителем. Но пресловутый человеческий фактор вносит и сюда свои коррективы. Однажды бойлер перестаёт нормально работать – перестаёт нагревать воду или делает это очень медленно.

    Чаще всего причиной этому является проблемы, связанные с электрической частью прибора:

    • поломкой переключателей;
    • предохранителей, различных датчиков;
    • узлов нагрева.

    Но прежде, чем приступить к их диагностике и ремонту, необходимо попросту проверить:

    • наличие электричества в питающей сети;
    • наличие источников водоснабжения;
    • убедиться в невозможности последствий от детских шалостей: закрытых шаровых кранов;
    • выдернутых вилок из электрических розеток;
    • нет ли проблем с терморегулятором.

    Когда всё вышесказанное проверено и перечисленные причины исключены из состава возможных причин – проверяем функциональное состояние самого нагревателя:

    • снижение его эффективности из-за образовавшейся накипи;
    • короткого замыкания в результате нарушения герметичности;
    • по причине перегорания самой спирали.

    Эту процедуру удобнее всего выполнять с помощью тестера, путём замера сопротивления проверяемого изделия. В техническом паспорте бойлера указана мощность установленного ТЭНа. По формуле Р = U2/R, закона Ома, определяем его сопротивление.

    Для ТЭНа мощностью в 2-а кВт сопротивление составляет порядка 27 Ом. Следует проверить и возможность пробоя спирали на корпус водонагревателя.

    Возможно, Вас заинтересует статья об установке газового водонагревателя Аристон. Статью об особенностях ремонта водонагревателя Аристон своими руками читайте здесь.

    Способы монтажа и подключения

    “Сухой” ТЭН

    Тэн – это устройство, которое требует регулярного обслуживания. Спустя время, он нуждается в чистке или замене, в зависимости от эффективности и полноты работы.

    Чтоб произвести чистку ТЭНа собственноручно, нужно придерживаться инструкции:

    1. Выключить электрический водонагреватель.
    2. Отключить электронагреватель от сети питания.
    3. Открыть защитную панель отвинтив винтики.
    4. Под панелью, где расположен термостат и цветные провода, отсоединить кабеля.
    5. Перекрыть подачу воды в водопроводе и бойлере.
    6. Вытащить термостат вместе с ТЭНом, при надобности сняв фланец. При этом к проему подставить емкость на случай, если в баке есть вода. ТЭН выкрутить с помощью разводного ключа.
    7. В двух литрах воды растворить два пакета лимонной кислоты.
    8. Погрузить ТЭН в получившийся раствор и оставить не менее чем на 12 часов. Спустя время ТЭН готов к установке.
    9. Установку произвести в обратном порядке.

    Чтоб проверить правильность монтажа ТЭНа, понадобится включить воду. Если будет наблюдаться утечка жидкости с бака, то устройство присоединено неправильно.

    Есть три основных способа подключения ТЭНа для водонагревателя Аристон. Последовательное – мощность нагревателя зависит от общей мощности каждого элемента. Недостаток в том, что при поломке одного ТЭНа теряется работоспособность всей системы нагрева.

    Параллельное – позволяет сохранить работоспособность агрегата в случае выхода из строя одного из элементов нагрева. Комбинированное – обычно применяется, если отсутствуют ТЭНы необходимой мощности.

    Как поменять

    Была ли выявлена неисправность нагревательного элемента или снижение эффективности работы прибора связано с образованием накипи, его придется демонтировать. Возможно, что смена ТЭНа будет проведена одновременно с профилактической чисткой внутреннего бака.
    Прежде всего, необходимо:

    • отключить прибор от электропитания;
    • снять внешнюю защитную крышку с узла;
    • проверить отсутствие напряжения на клеммах терморегулятора щупом-фазометром (индикаторной отвёрткой) и освободить их от проводов, предварительно сфотографировав порядок подключения;
    • снять термостат с терморегулятором;
    • закрыть шаровой кран на входе воды, демонтировать обратный клапан;
    • удалить воду из водонагревателя через шланг от клапана или непосредственно через собственную систему слива;
    • отвернуть гайку крепления ТЭНа к крепёжной пластине;
    • выдавить ТЭН с резиновым уплотнительным фланцем и анодом внутрь бака;
    • развернуть его внутри бака и вытащить наружу;
    • почистить бак от накипи и промыть его;
    • при исправном нагревательном элементе, заменить анод и почистить ТЭН от накипи;
    • при неисправном ТЭНе – заменить на новый, рекомендуемый производителем;
    • анод заменить на новый;
    • собрать всё в обратном прядке, используя ранее сделанные фотографии подключения проводов к терморегулятору.

    Примите во внимание: перед запуском оборудования в эксплуатацию непременно проверьте его на герметичность. Заполните его водой и дайте постоять несколько часов.

    Если следов воды нет – можно включать в сеть. В противном случае придётся заменить прокладку.

    Возможно, Вам будет также интересна статья о накопительных водонагревателях Термекс. Статью о том, как поменять ТЭН в водонагревателе Термекс, читайте здесь.

    Заполнение водой и проверка работоспособности

    Вешаете эл.титан на место. Подсоединяете шланги и открыв холодную воду, начинаете наполнять бак. Кран горячей воды также должен быть открыт для выхода воздуха.
    При этом следите, чтобы нигде не было протечек. Как только пойдет вода из ”горячего” крана – бойлер наполнен. Сразу закрывать кран не нужно, пусть вся ”жижа” прольется и окончательно промоет бак и трубы.

    Только когда пойдет чистая вода, перекрываете смеситель.

    После этого, водонагреватель должен хотя бы полчаса-час выстоять, чтобы ушел конденсат со всех поверхностей и была уверенность в отсутствии протечек.

    Затем можно подавать напряжение, включив титан в розетку. Чтобы проверить работу термостата, ручкой регулятора принудительно выкручиваете регулировку до максимума и минимума.

    При этом должна срабатывать лампочка включения-отключения бойлера.

    Если бойлер работает тихо, не издавая никаких звуков, и вам непонятно грет он или нет, можно проверить потребление эл.энергии по счетчику.

    На максимальной мощности нагрева обогревателя, счетчик будет крутиться или моргать существенно быстрее. А это значит, что тэны работают как надо. Весь ремонт с покупкой запчастей вам обойдется в районе 1500-2000 рублей. В любой мастерской с вызовом сантехника на дом, за такую работу запросят не меньше 3000-5000 рублей и это без учета материалов.

    Так что самостоятельный ремонт способен вам сэкономить существенную сумму денег, главное не совершить некоторых ошибок.
