Высота трубы бани нормы проектирования

Требования к установке печи и дымохода в бане

Любые печи в бане должны быть установлены в соответствии с требованиями нормативных документов. Какие правила пожарной безопасности применяются для таких печей? Не редко используют и самодельные печи для бани, к которым инструкции не прилагаются, но устанавливаться они все равно должны по правилам… Какие нормативы использовать?

Стены и конструкции возле печи

В месте установки печи в бане пол, стены и потолок должны быть не горючими, или защищены слоями теплоизоляции и негорючего материала….

Отдельные печи оборудованы печным тоннелем для размещения в стене, а их дверца находится в соседнем помещении. В таком случае стена, через которую проходит печной тоннель, должна быть сделана из негорючих материалов на высоту не менее 2,0 метров, с расстоянием от печи до горючих конструкций не менее 0,5 метра.

Пол и потолок в месте размещения печи

Пол под печью должен быть огражден теплоизолятором толщиной от 5 см, который должен быть покрыт металлическим листом от 1 мм толщиной.

Потолок над печью может быть сделан из горючих материалов. В этом случае он должен защищаться негорючим слоем.

Установка дымовой трубы, ее высота

В дымовой трубе должно создаваться разрежение не менее 5 Па. Рекомендуемая высота дымовой трубы – не менее 5,0 метра. Но, в любом случае, окончание трубы должно быть выше зоны ветрового подпора, согласно схеме.

Кирпичный дымоход в здании должен соответствовать СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а соединение дымоотводящей трубы печи с этим дымоходом делается трубами из нержавеющей стали толщиной не менее 0,8 мм.

Если дымовой канал из тяжелых материалов, опирающийся на фундамент, отсутствует (что бывает в большинстве случаев), то допускается применять насадной дымовой канал, опирающийся на печь, и сделанный из труб из нержавеющей стали, при этом температура исходящих газов не должна превышать 500 град, что предусматривается производителями печи.

Требования к стальному дымовому каналу

Чаще с банными печами применяются стальные дымоотводящие трубы, сделанные по типу «сендвич», со слоем негорючего утепления. К таким трубам предъявляются следующие требования.

Какие нормативы должны выполняться при установке печи в бане

После установки печи, она должна быть принята в эксплуатацию комиссией с участием представителей пожарной охраны, с составлением акта, т.е. должно быть документально подтверждено ответственными лицами, что нарушений не имеется…

Источник

Монтаж дымохода из сэндвич-труб

Сэндвич-трубы представляют собой готовые двустенные конструкции, состоящие из внутренней и наружной трубы с утеплителем между ними. Для уплотнения стыков собираемых элементов используется специальный жаропрочный герметик. Универсальность сэндвич-труб позволяет смонтировать своими руками дымоход любого конструктивного исполнения.

Порядок устройства внутреннего дымохода с горизонтальным выходом из печи следующий:

1. Приобретаются необходимые материалы, подготавливается рабочее место. Размечаются и вскрываются проемы для прохода дымовой трубы.
2. На дымник печи с помощью специального хомута и герметика устанавливается тройник из нержавеющей стали с краном для слива конденсата. В верхний раструб тройника вставляют дымоход- конвектор.
3. Затем в раструб конвектора монтируется шибер для регулировки тяги дымохода. В раструб шибера устанавливается стартовый адаптер (для перехода с одностенной трубы печки на сэндвич-трубу), после которого до нужной отметки собирают необходимое количество сэндвич-труб.
4. Все соединения собирают на герметике и фиксируют хомутами. Схема сопряжения такая: внутренняя труба — «по конденсату» (верхняя труба входит в раструб нижней), наружная оболочка — «по дыму» (нижняя входит в раструб верхней).
5. Для прохода через перекрытия на дымоход монтируют потолочно-проходной узел с засыпкой в зазоры керамзита. Проходной узел выполняет двойную функцию: фиксация дымовой трубы и предотвращение воздействия высоких температур на строительные конструкции.
6. После выхода за пределы кровли на последний сэндвич устанавливается оголовок, примыкание трубы к покрытию крыши герметизируется специальным эластичным элементом.

Внимание! Стыки не должны оказаться внутри стен, перекрытий и кровельных конструкций.

По окончании работ необходимо провести испытание собранной конструкции – пробную топку печи, чтобы убедиться в герметичности и надежности всех соединений.

Рекомендуем ознакомиться: Разновидности и технические особенности дымовых труб для котельной

Понятие тяги

Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.

Чтобы выяснить присутствует ли
тяга в трубе дымохода, следует поднести к топке котла с открытой дверцей и полуоткрытым поддувалом спичку или полоску бумаги. Огонь спички должен отклониться в сторону топки, полоска бумаги также качается в сторону жерла печи.

Если происходит наоборот, то это говорит о возникновении обратной тяги, что служит запретом для начала отопления.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем. Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи.

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Особенностью функционирования дымохода является то, что все
габаритные, внутренние размеры и высота должны быть выполнены с максимальной точностью. Широкий и высокий дымоход, сложенный на большую высоту, при маленькой мощности отопительного агрегата снизит коэффициент полезного действия. Недостаточные размеры приведут к засасыванию дыма внутрь помещения, созданию обратной тяги, просачиванию опасного угарного газа.

Тепло в доме зависит от добротно устроенной отопительной системы. Но ни одна печь или котел не сможет справиться с задачей поставки тепла, если не будет выполнен технически грамотный дымоход, поднятый на необходимую высоту над коньком крыши.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Тяга возникает, когда разогретый дым и газ с небольшой плотностью в соответствии с законами физики поднимается вверх. Получается разность давления в начале и конце канала, то есть, возникает тяга. Чтобы процесс постоянно повторялся, через поддувало подается холодный кислород. Тяга будет тем сильнее, чем больший перепад температур будет возникать.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

При устройстве дымохода следует определить:

Нормы и правила строительства дымохода прописаны в документах СНиП 41.01.03 и в строительных правилах под номером 7.13130.09.

Правила выбора длины трубы

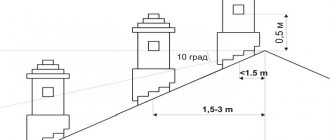

Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.

Если дымовой канал выходит на поверхность крыши на расстоянии 1,5–1,3 м от конька, то для определения ее высоты проводят линию горизонта от наивысшей точки, затем назначают высоту оголовка дымохода выше этой линии. Если по краю кровли выполнены парапеты, то труба должна быть выше их.

При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.

Высота и размеры

Расчет высоты дымохода зависит от уровня возвышенности самого помещения, и вида кровельного материала. Высота трубы, которая будет находиться на крыше бани, очень важна.

Как высоко необходимо поднять дымоход, чтобы он нормально функционировал?

Правила очень просты, запомните их. Если труба находится над коньком 0,5 м, тогда расстояние будет составлять до 1,5 м от конька. Труба вровень или даже немножко выше конька, устанавливается в случае, если находиться 1,5–3 м от конька.

Данная методика расчета отлично себя зарекомендовала и применяется многими мастерами.

Обязательно посмотрите видео с подробным объяснением технологии расчёта.

Еще некоторые советы

Помимо высоты, на силу тяги влияет форма внутреннего сечения дымохода. Оптимальным считается овальный проход, так как при наборе высоты дым начинает закручиваться в спираль и ничего не мешает ему разгонять скорость. Квадратные и прямоугольные сечения сами по себе становятся препятствием из-за внутренних углов, поэтому нужно поверхность сглаживать как можно тщательнее. Некоторые каменщики подбирают и кладут кирпичи гладкой стороной внутрь, при этом убирая наплывы раствора.

Еще одним
важным моментом является размер диаметра дымохода. Овальные проходы выполняют по размеру одной десятой площади от этого параметра топки. Квадратные трубы требую размера площади на одну пятнадцатую от площади топки. Общим правилом для всех дымовых каналов является то, что их диаметр не должен быть меньше ширины верхнего выхода из поддувала.
Помимо высоты трубы относительно конька, следует учитывать ее высоту от расположения вентиляционных каналов. Находящаяся по соседству вентиляция требует поднятия высоты дымохода на 20– 25 см от ее горизонта. Если в трубе недостаточная тяга, то применяется метод наращивания трубы по высоте. Но при этом следует помнить о правиле актуальности, то есть не стоит делать высоту слишком большой или недостаточной.

Правила устройства оголовка

Какие функции приписываются этому устройству:

Если кровля служит для вывода нескольких труб, то одинаковые оголовки послужат декоративной деталью и объединят все выходы в один ансамбль. Есть различные конструкции оголовков, они предназначаются для вентиляционных каналов и дымовых труб, но их защитные функции необходимы для нормальной работы отопительной системы.

Источник

Труба в бане: особенности, разновидности, устройство

Одним из ключевых элементов современной бани можно назвать установленную в ней печь. И весьма важно, чтобы был обеспечен максимально возможный отвод получаемых продуктов горения, а для этого должна быть заранее продумана и создана конструкция качественного дымохода.

Вытяжная труба в баню своими руками выполняется достаточно просто, важно, уметь обращаться с инструментом и понимать в чем состоит смысл выполняемых работ.

Фото трубы в баню, выполненной с соблюдением всех правил

Монтаж стального дымохода в бане своими руками

В качестве примера сборки дымохода в бане мы выбрали наиболее распространенный его вариант – сэндвич-труба из нержавеющей стали. Разберемся с этапами установки дымохода.

1. Вычерчивание схемы и разметка. При этом вы точно сможете определить какие именно элементы и каких размеров из этого конструктора вам понадобятся, где и как будет проходить ваш дымоход, что и чем может помешать его прокладке.

2. Нарезка требующихся элементов, удаление защитных пленок, наклеек, обезжиривание элементов.

3. Подготовка места монтажа вертикальной трубы дымохода (разделка отверстий требуемых размеров в перекрытии и крыше, подготовка их к креплению необходимых элементов дымохода).

4. Сборку производить снизу-вверх, от отводящего патрубка печи, сборку производить с использованием термостойкого клея-герметика для печей и дымоходов, выдерживающего температуру в 1000°. Длину первой неутепленной трубы рассчитать так, чтобы стык ни в коем случае не попал в перекрытие.

5. Соединять трубы так, чтобы верхняя входила внутрь нижней (способ «по конденсату»). При этом возможно образовавшийся конденсат не попадет на утеплитель между трубами, а герметик не даст дыму просочиться через сочленение. Сажать трубу следует либо, постукивая деревянной киянкой, либо через деревянный брусок, чтобы не повредить геометрию труб.

6. Наружные трубы обжимаются хомутами. Дополнительные элементы (шибер, ревизии, т.п.) также сажаются на герметик и обжимаются хомутами.

7. В случае наружного расположения основной вертикальной трубы дымохода, она крепится к зданию кронштейнами через 1,5 – 2 м.

8. При монтаже проходного узла строго соблюдайте порядок сборки и используйте только сертифицированные в качестве термостойких материалы.

9. После установки дефлектора, осуществите первую топку. Обращайте внимание на отсутствие просачивания дыма. Изменение цвета труб, запахи выгорающего масла не должны являться причиной вашего беспокойства. Протопите печь 2 – 3 часа. Если у вас предусмотрен узел сбора конденсата – проверьте его.

Если в процессе первой топки у вас не возникло проблем – остается пожелать вам легкого пара, но не забывайте раз в год производить чистку и ревизию системы. Если все же ваш дымоход в бане не обеспечивает нормальную тягу – увеличьте его длину на метр – полтора. Должно помочь.

Рекомендуем другие статьи по теме

Поленница для дров -фотографии, процесс сборки своими руками

Септик из покрышек для бани — делаем своими руками

Слив в бане своими руками, без запаха, пошаговое руководство

Отделка бани внутри: парилка, душевая, комната отдыха — фотопримеры

Обустройство трубы в бане

Решая вопрос о том, как сделать трубу в баню правильно, и, конечно же, надежно, требуется выяснить многие моменты. Среди них — те, которые связанны с видами, конструкциями, требованиями к размерам, и с особенностями монтажа и эксплуатации. Это необходимо для ее безупречной работы.

Разновидности дымоходов для бани

Внутренний и наружный дымоходы для бани

Для внутреннего дымохода нет понятия теплопотерь, тепло остается внутри, но монтировать его гораздо сложнее. Более серьезным недостатком является повышенная пожароопасность.

Нужно сказать, что современные материалы позволяют свести имеющиеся недостатки внешних и внутренних дымоходов к минимуму. Но среди рекомендаций о том, как сделать трубу в бане, преобладает мнение, что лучше всего обустройство внутреннего дымохода.

Особенности, которые имеет дымоход в бане

При установке дымохода в бане должны быть приняты во внимание основные особенности конструкции, которые определяются используемыми материалами и элементами.

К таким особенностям относятся:

Для успешного проведения установочных работ нельзя пренебречь следующими основными принципами:

Элементы сборного дымохода для бани

Фольгированный материал для теплоизоляции

Специальные сэндвич трубы для дымоходов

Форма и высота дымохода для бани

Самой практичной формой дымохода для бани является цилиндрическая. Диаметр трубы для бани не должен быть меньше, чем диаметр отверстия, которое имеет печь или котел. Больше можно, меньше нельзя.

Подбирая диаметр, необходимо отталкиваться от того, что площадь поперечного сечения должна быть от 8 квадратных сантиметров на каждый киловатт мощности. При самостоятельном расчете стоит применять формулу площади круга.

Высота трубы в бане определяется с учетом того, какую высоту имеет здание, какой тип крыши, и каковы размеры прилегающих строений. Создавая проект, должна быть учтена высота трубы над крышей.

Согласно санитарным нормам и правилам, труба на крыше бани должна быть следующей высоты:

Определение высоты трубы на крыше бани

Как рассчитать дымоход

Оптимальной формой дымовой трубы считается цилиндрическая, так как она является наиболее обтекаемой. В цилиндре нет углов, а значит дым по нему движется без препятствий, сажа при этом оседает на стенках в минимальном количестве.

Главными параметрами дымохода являются площадь внутреннего поперечного сечения и высота. Их необходимо рассчитать для того, чтобы обеспечить следующее:

• оптимальную величину тяги;
• высокое значение КПД печи;
• пожарную безопасность здания.

Специалисты предлагают такой алгоритм расчета площади сечения дымохода:

1. Определение объема дымовых газов при сгорании топлива: Vгаз=b*Vтоп*(1+t/273)/3600, где b – количество топлива, сгорающего в топке за 1 час (кг); Vтоп – коэффициент объема дымовых газов для конкретного вида топлива (для дров он равен 10 м3/кг); t – температура дымовых газов на выходе (110-160°С).
2. Определение площади поперечного сечения дымохода: Sдым= Vгаз /w, где W – скорость движения дымовых газов в дымоходе (принимается 2 м/сек).
3. Определение диаметра (если дымоход круглого сечения): D = √ 4 * Sдым/ π.

Например, расчет простейшей печи-каменки, в которой за 1 час сгорает 6 кг сухих дров (Vтоп = 10 м3/кг), а температура дымовых газов на выходе 120 градусов выглядит так:

• Объем дымовых газов: Vгаз=b*Vтоп*(1+t/273)/3600= 6*10*(1+120/273)/3600=0,024 м3/сек.
• Площадь поперечного сечения дымохода: Sдым= Vгаз /w=0,024/2=0,012 м2.
• Диаметр трубы: D = √ 4 * 0,012 / 3,14 = 0,125 м (т.е. нужно брать трубу диаметром не менее 130 мм).

Обратите внимание! Площадь поперечного сечения дымохода напрямую зависит от тепловой мощности печи и регламентируется положениями СНиП.

Для прямоугольных и квадратных дымоходов установлены следующие размеры:

Рекомендуем ознакомиться: Как сделать короб трубы дымохода на крыше?

У дымохода цилиндрической формы диаметр должен быть обязательно больше выходного печного отверстия.

Общее правило: на каждый киловатт мощности печи приходится 8 см² сечения дымохода. Т.е. если тепловая мощность банной печки 20 кВт, то площадь дымохода должна быть 160 см². Соответственно, его диаметр — минимум 140 мм.

При расчете высоты дымохода учитывают высоту здания, вид крыши, наличие и размеры прилегающих строений.

По нормам СНиП высота дымовой трубы для плоской крыши равна 1 м. Если крыша с уклоном, то высота дымохода определяется так:

Если труба возвышается над крышей более, чем на 1,5 м, она требует дополнительной фиксации.

Установка трубы в бане

Перед тем как монтировать дымоход в баню, следует приобрести или самостоятельно изготовить все конструкционные элементы. Стоит отметить, что самостоятельное изготовление трубы возможно только лишь, имея специальный инструмент и опыт изготовления.

Поэтому проще и лучше приобрести части дымохода в магазине и затем собрать их воедино, и цена такого решения будет самой приемлемой.

Инструкция по сборке не является сложной и вполне по силам человеку, который умеет обращаться с инструментом.

Защита стен от возможного возгорания

Внимание: Выводя трубу через стену или крышу, заранее должны быть подготовлены защитные листы из металла, необходимые для того, чтобы закрыть часть потолка и стены бани от воздействия очень высоких температур.

Переходник в перекрытиях – убирается возможный контакт с трубой

Внимание: Если используются трубы, имеющие больший диаметр, чем у выходного отверстия, то вначале устанавливается переходник.

Внимание: Число колен не должно быть более трех, а суммарный горизонтальный участок не должен иметь длину более одного погонного метра.

Наружная часть дымохода – из сэндвич труб

Классификация дымоходов

После выполнения расчетной части нужно определиться с видом банного дымохода. Он может быть внутренним или внешним, у каждого из них есть свои достоинства и недостатки.

• Внешний проще смонтировать и закрепить, у него намного ниже пожароопасность. Однако теплопотери у такого дымохода будут весьма существенны.
• Внутренний дымоход все свое тепло отдает помещению, но его монтаж сложнее (нужно проходить через потолочные перекрытия и крышу). Самый главный его недостаток – повышенная пожароопасность.

Но в принципе, все недостатки сводятся к минимуму при использовании в процессе монтажа негорючих материалов и качественной изоляции.

Материалы для дымоходных труб

В качестве материала для изготовления дымовых труб обычно применяют кирпич, металл и керамику.

Сравнительные характеристики:

Рекомендуем ознакомиться: Особенности производства и применения керамических канализационных труб

Очевидно, что дымоход из сэндвич-труб наиболее предпочтителен, единственное, за что его «ругают» (кроме цены) – срок эксплуатации в 15 лет, который намного ниже, чем у кирпичного.

Труба с теплообменником – польза и экономия

Устройство и принцип работы теплообменника

Самый лучший вариант – теплообменник для бани на трубу. Такая конструкция носит название самоварной и монтируется непосредственно на трубу дымохода. Вода нагревается теплом, идущим по дымоходу. Температура выходящего дыма может достигать значений в несколько сот градусов.

Теплообменник на трубу в баню полезен тогда, когда баня нужна через какое-то время после топки. Вода останется горячей достаточно долго и возможно использование довольно объемного бака из-за большой нагревательной площади. Вода греется быстро, равномерно, согласно принципам обычного самовара.

Чистка трубы в бане

Инструмент для чистки дымохода

Если дымоход засорится, то тяга ухудшается и внутри бани появляется дым. Возникает вопрос, касающийся того, как прочистить трубу в бане. Это можно сделать, используя специальный инструмент, или печь может быть протоплена дровами определенного типа.

Механическая очистка подразумевает использование специального скребка и жесткой щетки, имеющей звеньевую ручку. Работа выполняется снаружи, с крыши, через верх дымохода.

Со временем может образоваться серьезный слой копоти

Учитывая, что внутрь топки попадает много сажи, необходимо защитить от нее помещение. Как один из вариантов, накрыть топку плотной тканью.

Вторым способом является протапливание печи осиновых дров, при этом труба самоочищается. Делать это рекомендуется не реже одного раза в год.

В идеале дымоход должен выглядеть примерно так

Внимание: Не стоит использовать при очистке дымохода какими-либо химическими средствами. Это способ наносит большой вред окружающей среде.

Требования к дымоходу в бане

Мы перечислим наиболее общие требования в банному (да любому) дымоходу, выполнение которых обязательно для его максимально корректного и безопасного функционирования.

1. Сечение дымовой трубы не может быть меньшим сечения отводящего патрубка печи и должно соответствовать площади ее поддувала.
2. Горизонтальное смещение дымохода допускается в пределах 1 метра.
3. Отклонение основной трубы от вертикали не должно превышать 30°.
4. Установка дефлектора с сеткой-искрогасителем на конце трубы обязательна для горючих типов кровель.
5. Запрещается установка сэндвич-трубы дымохода прямо на отводной патрубок печи. Расстояние от печи до первого звена двойной трубы – минимум метр, либо за баком для нагрева воды, если такой предусмотрен.
6. Прохождение через перекрытия и крышу должно выполняться согласно инструкции, прилагаемой к системе дымоотведения, но расстояния от дымовой трубы до края перекрытия или крыши с термоизоляцией не может быть меньше 130 мм.
7. Запрещена стыковка труб в месте прохода через перекрытия или крышу.
8. Стыковка производится с использованием специальных термостойких герметиков.
9. Запрещается устройство обслуживающих систем дымохода и горизонтальных отводов на чердаке.
10. Категорически запрещается блокирование любых инженерных систем с дымоходами.
