Определяем оптимальную высоту дымовой трубы

Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.

Общие требования

Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.

Оптимальная длина и диаметр

Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.

Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.

Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.

Высота над коньком скатной кровли

Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.

Схема определения угла ската крыши.

СНиП, в свою очередь, предписывают пользоваться правилами:

1. Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
2. Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
3. Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.

Влияние на длину печного хода стоящих рядом высотных зданий

Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.

Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.

Где не рекомендуется делать канал для выхода дыма

Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:

1. В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
2. На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
3. При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.

Технологические требования высоты трубы относительно конька

Все нормы для оптимального определения высоты дымохода относительно конька прописаны в сборнике СНиП 2.04.05-91 в подразделе, касаемом печного отопления.

В соответствии с техническими нормами:

• Общая длина дымоотводящего канала должна составлять более 5 м. В домах, в которых отсутствует чердачное помещение, высота трубы дымохода может быть менее 5 м, но это при условии стабильной тяги.
• Высота отрезка дымоотводящего канала, выходящего за пределы кровельной конструкции, должна превышать 50 см.
• Над коньком дымоотвод должен возвышаться на 50 см и больше, если промежуток между ним и коньковым ребром в горизонтальной плоскости не выходит за пределы 150 см.
• Устье дымовой трубы должно равняться высоте конькового ребра или слегка ее превышать, если отрезок горизонтальной плоскости от трубы до линии конька находится в пределах от 150 до 300 см.
• Верхний край дымохода должен находиться выше линии, идущей от конька к карнизному свесу под углом 10 градусов к горизонту.

Если отрезок от конькового ребра до трубы составляет менее 150 см, то узнать высоту можно методом создания модели дома.

Для этого потребуется:

• На схеме параллельно плоскости земли начертить прямую линию.
• От этой линии, там, где кровля пересекается с дымоотводящим каналом, верх отсчитывают в таком же масштабе 50 см.
• В образованной точке чертим новую горизонтальную плоскость. Ей будет соответствовать минимальная высота, на которой может находиться устье дымохода.

По такому же принципу определяем предел высоты дымохода, если пространство между коньковым ребром и трубой по горизонтали превышает 150 см, но не достигает 300 см. От верхней части кровли откладываем горизонтальную плоскость, которая будет свидетельствовать о наименьшей высоте внешнего отрезка дымохода.

Стоит отметить, что завышать отрезок высоты трубы над кровлей, выходящий за пределы нормативов, настрого запрещено. Чрезмерный ветровой поток может попросту опрокинуть такой дымоход.

Требования к каналу

Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:

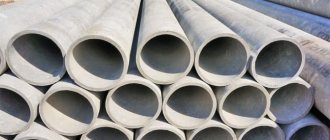

1. Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
2. Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
3. Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Как проводится расчет высоты

Согласно нормативам строительных правил СП 7.13130.2013. высота дымохода, возвышающегося над кровлей, зависит от расстояния от него до конструкций, выделяющихся на крыше (парапеты, конек, вентиляционные ходы) и их высоты. Если все выступающие элементы крыши одинаковы или больше по высоте по отношению к кровельным конструкциям, то величина высота дымовой трубы над крышей должна быть следующей:

1. ≥ 0,5 метра, если крыша плоская;
2. ≥ 0,5 метра, если расстояние от канала до сторонней конструкции (например, вентиляции) по прямой менее полутора метров;
3. Печной ход должен быть ≥ высоте сторонней конструкции, если расстояние до сторонних элементов на крыше (вытяжных ходов, парапетов, сплошных ограждений) по прямой линии находится в пределах 1,5-3 метра;
4. Дымоход должен возвышаться или быть на одном уровне с линией, визуально проведенной от конька, и составляющей угол 10˚ по отношению к линии горизонта, если расстояние от печной трубы до конька ≥ 3 метра.

Но для любых вариантов окончание дымовой конструкции над коньком крыши должно располагаться выше, чем крыша соседних пристроек, а высота вентиляционной конструкции относительно конька должна быть меньше или такой же, как и печной ход.

Уже построенный дымоходный канал, если он выложен ниже требуемых высот, наращивается до тех пор, пока верхняя его часть не поднимется отложенной под углом 45˚ линии от верхней точки вниз. Оптимальное расположение дымохода на крыше дома предусматривает минимальное расстояние от нее до конька, что обеспечивает:

1. Максимальную высоту, считая от устья канала до колосников;
2. Конек не будет мешать каналу образованием завихрений воздуха;
3. Оптимальные расходы.

Если в горизонтальной плоскости расстояние между коньком крыши и дымоходом ≤ 1,5 метров, то высота дымохода над крышей может быть рассчитана опытным путем – построением масштабной модели или схемы (эскиза, чертежа). На чертеже в месте пересечения дымохода и основания кровли откладывают горизонтальную лини, и от нее откладывают 50 см вверх. В точке пересечения будет находиться оголовок канала.

Минимальная высота должна быть следующей в заисимости от места ее размещения: на схеме откладывается горизонтальная линия, проходящая через верх кровли здания. Эта линия будет означать минимальную высоту выступающей части дымоходного канала.

Если вывод вверх превышает расчетный, то это отрицательно скажется на самой конструкции – постройка при сильном порыве ветра может наклониться или опрокинуться, даже кирпичная. Поэтому, если параметр все-таки нарушен, конструкцию укрепляют тросами-растяжками. Ниже приведена таблица, которая отражает требования к габаритам трубы, которые нужно учитывать при расчете высоты дымохода:

Монтаж дымоходного канала разрешается при условии, что расстояние от колосников до конечной точки канала будет больше 5 метров.

Какая высота трубы над крышей должна быть, если она находится далеко от конька: минимальное расстояние между дымовым каналом и коньком вычисляют 2-мя методами: на основании графиков, включающих в себя розу ветров, объемы и размеры конструкций на крыше дома, и при помощи формул. Для последней методики нужен чертеж крыши со всеми находящимися на ней элементами и конструкциями.

1. На схеме откладывают коньковую ось, и ось, параллельную трубе дымового канала;
2. Через верхнюю точку крыши откладывают горизонтальную ось, и вниз от нее прочерчивают угол 10˚. Линия угла продолжается, пока не пересечет ось дымохода;
3. Полученный отрезок в масштабе и после перевода в единицы измерения, привязанные к реальному строительству, будет результатом, какой высоты труба должна быть согласно правильным расчетам.

Участок дымового канала, который выступает над кровлей, оштукатуривают цементно-песчаным раствором слоем до трех сантиметров, чтобы обезопасить кровельные материалы и элементы стропильной системы от возгорания – труба может сильно нагреваться. На чердаке дымоход белят мелом или известью для того, чтобы на белом фоне были заметны следы потеков, которые нужно ликвидировать.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

1. Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
2. Высота дымохода над плоской кровлей составляла не менее полуметра.
3. Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Расстояние до конька

Конёк – это наивысшая точка крыши здания. Необходимая для правильной эксплуатации высота дымоотвода указывается в регламенте к газовому котлу или другому отопительному прибору. Но есть и общие рекомендации по определению высоты трубы:

• Если дымоотводящая труба расположена не дальше, чем полтора метра от конька крыши, то дымоход должен возвышаться на полметра относительно конька;
• Если дымоотвод размещается на расстоянии от полутора до трёх метров, то труба должна быть практически на одном уровне с коньком крыши или чуть ниже его;
• Если дымоход удалён на расстоянии больше чем 3 метра, то высоту определяют с помощью линии, проведённой под углом в 10° от конька крыши.

Схема расчета высоты дымохода
Для плоских крыш высота дымохода должна быть не меньше 1,2 м.

Расчет параметра с учетом зоны ветрового подпора

Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.

Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.

Сечение трубы

Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.

При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.

При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.

Важные нюансы расчета дымовой трубы

Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:

1. Уменьшить расход топлива.
2. Урегулировать работу отопительной системы.
3. Обеспечить абсолютную безопасность.

При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.

Критерии определения высоты печной трубы над коньком с таблицей

Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:

1. Где будет располагаться дымоход относительно конькового ребра.
2. Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
3. Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
4. Какой угол наклона перекрытия планируется обустроить.
5. Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.

Высота дымохода относительно конька крыши СНиП

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

• на месте расположения трубы по отношению к коньку;
• уклоне скатов;
• на наличии вблизи дома объектов или деревьев, которые выше его;
• интенсивности нагрузок ветра и снега, характерных для данной местности.

Совет Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

Приведем оптимальные значения искомой величины для некоторых конструкций:

• Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
• Скатная кровля. Пусть L= расстояние от коньковой планки. При

• L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
• 1.5
• L > 3 м, то параметр определяют по воображаемой линии, составляющей 10◦ с линией горизонта.

Что запрещено делать при сборке дымохода

Некоторые действия при расчете высоты и последующем обустройстве дымовой трубы над крышей делать не рекомендуется, чтобы не создать дополнительных проблем или аварийных ситуаций.
Также не разрешается закреплять дымопровод на стропилах. Статичное положение трубы слишком легко нарушить, например, при воздействии на нее интенсивного порыва ветра. Если при этом дымоход повредит сами стропилы, дорогостоящего и крайне сложного ремонта будет не избежать. В худшем случае они будут разрушены полностью, сделав невозможной эксплуатацию дома.

Математические вычисления

Дабы разобраться в этом, давайте рассмотрим схему расчета высоты дымохода.

Схема наглядно показывает, как определить высоту дымохода в зависимости от его расположения относительно конька крыши

В ней мы отобразили все самые важные моменты учета установки дымохода. В схеме отображен расчет высоты дымовой трубы в трех вариантах:

1. Если расстояние между трубой и коньком ≤ 1,5 м, то дымоход нужно поднять на 0,5 м выше наивысшей точки дома.
2. Если расстояние от трубы дымохода до конька дома ≤ 1,5-3 м, в этом случае высота дымовой трубы над крышей будет равно высоте дома. Или же можно установить дымоход заподлицо с коньком дома.
3. Этот вариант встречается чаще всего. При расстоянии от дымохода до конька дома более 3 м, допускается расположение дымохода ниже конька дома на 10° по отношению к горизонту.

В третьем случае возникает вопрос, какой высоты должен быть дымоход при таком расположении? В этом варианте нужен такой инструмент, как лазерная рулетка. Возьмем, как образец, следующие данные. В качестве примера, высота от конька до основания дома составляет 6 м. Расстояние от трубы дымохода по горизонтали, тоже 6 м. Вопрос: какая должна быть высота дымохода над крышей для его нормальной работы? В этом случае расчет дымовой трубы над кровлей производится, с помощью знаний математики, полученных в школе.

Проведем воображаемую линию в 10° по отношению к горизонту. Буквой Y назовем расстояние от конька по горизонту до дымоходной трубы. В нашем случае это 6 м. Высоту дома обозначим как Z. У нас это расстояние тоже равно 6м. Буквой X будет обозначаться расстояние от конца трубы дымохода до конька крыши по вертикали. Ответ на вопрос, как рассчитать дымоход, таков – необходимо вычислить тангенс угла (TG) воображаемой линии и далее по формуле. Прямой угол равен 90°. Наша воображаемая линия – 10°. Проводим нехитрые вычисления 90 – 10 = 80°. Тангенс 80° = 5,67. Вычисляем X. По формуле X = Y/TG80. То есть, чтобы произвести расчет высоты дымохода, нам необходимо разделить расстояние от конька до дымохода на тангенс 80°. В нашем случае она составляет: 6м/5,67 = 1,058 м. Расстояние 1,058 ≈ 1 м 6 см. Итак, X = 1,06 м. Теперь, чтобы провести вычисление длины дымоходной трубы, нам нужно отнять от общей высоты дома (6 м) полученное значение X. Назовем длину дымохода латинской буквой T. Отсюда T = Z – X = 6 – 1,06 = 4,94 м. Грубо длина дымохода от основания дома получилась 5 м.

Кроме математического метода вычисления нужной длины дымоотвода, существует графический метод.

Высота и сечение – есть ли связь

Длина канала и его диаметр связаны напрямую. Именно их правильное соотношение позволяет создать достаточную тягу для вывода газовых отходов. Дымоход меньшего размера способствует снижению температуры воздуха, а значит тяговая сила уменьшается. С другой стороны, слишком широкая труба тоже способствует быстрому охлаждению воздушного потока.

Результатом неправильного определения параметров может стать пониженная тяга, конденсат на поверхности и невозможность нормального отопления помещения, одновременно с выводом вредных веществ. Следовательно, на отопительный процесс будет уходить гораздо больше топлива, расходы существенно возрастут.
