Заполнение акта об испытании водопровода

По окончании монтажа инженерных систем заинтересованными лицами должен быть подписан соответствующий документ — акт освидетельствования скрытых работ. Акты могут подписывать представители монтажной организации, генерального подрядчика, технического и архитектурного надзора, представители Заказчика, представители проектной организации, представители службы эксплуатации, уполномоченные лица и другие.

Удостоверяет, что соответствующая инженерная система смонтирована в соответствии с проектом. В акте указывается — какие работы предъявлены к освидетельствованию, кем выполнен рабочий проект , материалы и оборудование, примененные при монтаже, сроки начала и окончания работ, решение комиссии о приемке работ и разрешение на дальнейшие ремонтно-строительные работы. В случае если при монтаже произошли отклонения от проекта — это также отражается в акте.

Акт гидравлических испытаний подтверждает

, что испытание проведено, и система его выдержала. Гидравлические испытания проводятся в соответствии со строительными нормами и правилами. Системы отопления и водоснабжения испытываются гидростатическим или манометрическим методом в соответствии со СНиП 3.05.01-85 (внутренние санитарно-технические системы). Более предпочтительным является гидростатический метод. Испытание проводится давлением равным 1,5 максимального рабочего давления. Для разных материалов отопления и водоснабжения время испытания различно, но в любом случае не менее 10 минут.

Система водоснабжения считается выдержавшей испытание если в течение 10 мин нахождения под пробным давлением при гидростатическом методе испытаний не обнаружено падения давления более 0,05 МПа (0,5 кгс/см²) и капель в сварных швах, трубах, резьбовых соединениях, арматуре и утечки воды через смывные устройства. Для системы отопления падение давления не должно превышать 0,02 МПа (0,2 кгс/см²).

Испытание внутренней канализации

производится методом пролива воды путем одновременного открытия 75% санитарных приборов, подключенных к данному участку канализации. Система признается выдержавшей испытание, если не обнаружено течей через стенки трубопроводов и через места соединений. Испытание внутренних водостоков производится путем наполнения их водой до уровня наивысшей точки. Время испытания должно составлять не менее 10 мин. Испытание признается успешным, если при осмотре не обнаружено течей, а уровень воды в стояках не понизился.

АКТ ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ И АКТЫ ГИДРАВЛИЧЕСКИХ ИСПЫТАНИЙ (ФОРМА)

Монтажные работы, акт скрытых работ

и акт гидравлических испытаний выполняются нами в соответствии со всеми строительными нормами и правилами. При обращении к “строительным бригадам” и частным мастерам вы не получите ни согласованной рабочей документации, ни правильно выполненного монтажа и исполнительных схем, ни актов испытаний по факту выполненных работ. Следовательно Вы не получите никаких гарантий на монтажные работы . Как правило, частные бригады не имеют квалификации, опыта и знаний для выполнения инженерно-технического сопровождения работ. Нередки случаи, когда эти горе-монтажники даже на русском языке не в состоянии разговаривать, о каких соблюдениях строительных норм и правил может идти речь? Поэтому, если Вы хотите чтобы инженерные системы работали правильно, прослужили долго и не доставляли Вам ненужных хлопот — обратитесь к квалифицированным специалистам.

гарантирует высокое качество работ, четкое документальное сопровождение монтажа и проектирования, а самое главное внимательное отношение к Вам!

После того как все монтажные работы по обустройству водопроводной коммуникации будут завершены необходимо провести итоговое тестирование всей системы с тем, чтобы сдать её в эксплуатацию в надлежащем виде. Испытания проводятся с целью выявления возможных дефектов в работе коммуникации и их последующего устранения. Этапы выполнения работ по проверке и полная информация по ней заносятся в бланк акта, утвержденного СНиП. Образец или пример документа можно увидеть в нашем материале ниже.

О том, как правильно заполнить бланк документа испытания водопроводной системы и что представляют собой подобные работы, в нашей статье.

Важно: испытания готового внутреннего водопровода в большинстве случаев проводят гидравлическим способом с применением большого количества воды под напором выше общего среднего. Если же предстоит тестирование наружного водопровода, то при температуре +5 градусов еще можно использовать гидравлический метод, а при более низких показателях температуры применяют пневматический способ (накачивание коммуникации воздухом под высоким давлением). Оба метода в кругах профессионалов носят название опрессовка труб.

Заполнение первой части акта

Перед выполнением тестирования (опрессовки) готового водопроводного трубопровода необходимо запастись бланком акта, в который будут внесены все важные данные. Акт является официальным документом из приложения 1 СНиП 3.05.04-85. Название документа звучит как «Акт о проведении приёмочного гидравлического испытания напорного трубопровода на прочность и герметичность».

Самая первая информация, которую нужно занести в документ, это — город, в котором проводятся тестировочные работы и дата проведения мероприятия. Ниже будет указан перечень членов комиссии, которые проведут тестирование внутренней/наружной системы водопроводного трубопровода.

В комиссию, как правило, должны входить:

• Представитель организации, которая проводила монтаж всей коммуникации;
• Представитель от службы технического надзора заказчика;
• Лицо, представляющее эксплуатационную организацию.

Причём прописывать стоит и организацию, которую представляет член комиссии, и его должность в ней, и фамилию с инициалами.

Ниже в обязательном порядке необходимо указать подробную информацию об испытуемом объекте. То есть вписать его полное название (можно взять из проектной документации), указать номера пикетов, имеющихся на границах объекта, общую длину водопроводного трубопровода и его диаметр, а также материал, из которого смонтирована коммуникация и сделаны стыки труб.

На этом «шапка» официального документа считается полностью заполненной.

Проведение тестирования системы

• Так, при проверке учитывается расход воды из каждой сантехнической точки. Он должен составлять не меньше 0,2 литров в секунду.
• Стоит учитывать и напор водоподачи. Особенно это важно для самых высоко расположенных водозаборных точек. В этом случае напор должен быть не менее 2-3 метра.
• Также стоит проверить соответствие параметров всей системы согласно проектной документации. Здесь проверяют длину, диаметр трубопровода, а также материалы, из которых он изготовлен.
• Визуальный первичный осмотр наружной и внутренней коммуникации также позволяет избежать сильных порывов системы в результате испытаний.

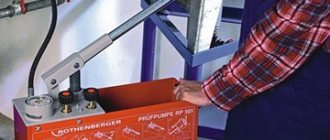

• Проведение опрессовки водопровода заключается в подаче воды под большим давлением в систему. Время проведения тестирования — не менее 10 минут. Давление при подаче воды в систему должно быть в полтора раза выше максимально допустимого для конкретной коммуникации.

Пример : бытовой водопровод способен выдержать максимальное манометрическое давление в пределах 0,45 МПа или просто 45 метров столба воды. Поэтому для тестирования такой канализации и водопровода необходимо применить манометрическое давление, равное 0,675 МПа или просто 67,5 метров столба воды.

Тестирование считается успешно пройденным в том случае, если под воздействием воды не будет обнаружено ни одной течи или порыва трубопровода водопровода (канализации).

Подробности текста

Процесс опрессовки системы

Во время проведения опрессовки с целью выявления неполадок придерживаются следующих правил. Во время тестирования надо учитывать показатель расхода воды со всех точек потребления. Расход должен быть равен 0.2 л за секунду. Также учитывают уровень напора потока.

Данный параметр важен для узлов водозабора, которые находятся высоко. Напор должен быть равен примерно трем метрам. При проверке сверяют соответствие всех показателей системы, которые указаны в документах. Важно проверить у трубопровода размер протяженности, сечение труб, материал деталей. Сначала проводят осмотр визуальным методом всех коммуникаций, проложенных внутри и снаружи. Это позволит исключить сильных протечек в случае наличия дефектов при испытаниях. Во время опрессовки подают воду в трубопровод при большом давлении.

Внимание! Тестируют систему более десяти минут.

Когда в трубы подают воду, то давление должно превышать допустимые нормы для этих коммуникаций в 1.5 раза. К примеру:

Для бытового трубопровода, подающего воду, максимально допустимое давление равно 0.45 миллиампер, либо 45 м водяного столба. Чтобы провести тестирование системы, надо использовать давление в 0.675 миллиампер, либо 67.5 м водяного столба.

Внимание! Можно считать процесс опрессовки успешным при отсутствии каких-либо протечек, прорывов труб, когда на них действует вода.

Дальнейшее заполнение акта

• После того как опрессовка проведена, в акт исследования коммуникации на герметичность необходимо внести данные по номинальному манометрическому давлению для конкретной коммуникации и данные по использованному в тестировании манометрическому давлению.
• Также стоит указать марку манометра, который был использован для проведения тестирования и измерения показаний давления в системе на момент проверки. Здесь же необходимо указать высоту расположения измерительного прибора относительно оси труб.
• Еще один параметр, который необходимо вписать в акт исследования водоснабжения или канализации на герметичность — время, в течение которого совершался пролив коммуникации.
• Далее в документе указывают, до какого номинального показателя было снижено давление после испытания. В последнюю очередь члены комиссии проводят осмотр трубопровода и канализации и заносят результаты в акт.

Важно: в документ стоит внести все этапы исследования коммуникации, которые были применены относительно конкретной коммуникации (снижалось ли давление периодически при подаче воды, был ли изменен напор воды и пр.).

• Если нарушений в герметичности водопровода/канализации не было, то в графу «Результаты проверки» так и записывают, что на момент проверки течей и разрывов не обнаружено.
• Ниже имеется пункт «Решение комиссии». В случае успешного проведения испытаний комиссия выносит разрешение на введение водопровода в эксплуатацию.
• Ниже все члены комиссии должны поставить свои подписи с указанием фамилии и инициалов, а также своих должностей.

Гидравлические испытания проводят после окончания монтажных работ, они обязательны для напорных и безнапорных сетей водоснабжения. Для проведения испытаний необходим насос, который нагнетает в водопроводе повышенное давление, выявляющее дефекты. Полученные данные вносят в акт испытаний водоснабжения. Лишь после подписания акта водопроводом можно пользоваться.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора. Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность. Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре. Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления. В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Жалобы на управляющую компанию ЖКХ: образцы заявлений

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Цель и порядок испытаний

Гидравлические испытания систем водоснабжения и водоотведения проводятся для проверки герметичности, надежности водопровода и обнаружения бракованных деталей. Тестирование назначают перед сдачей в эксплуатацию вновь сооруженной сети или после реконструкции (капитального ремонта). Все обнаруженные дефекты тут же исправляются, а тесты повторяются до получения удовлетворительного результата. Испытания проводятся дважды: сначала предварительные

, после них
окончательные
.

На первом этапе в водопровод под давлением нагнетается вода, напор должен в полтора раза превышать рабочий. Назначаются предварительные гидравлические испытания трубопроводов водоснабжения при полном доступе к наземным и подземным частям магистрали, до монтажа сантехнических приборов.

Тестирование назначается до финальной отделки помещений. Проводятся гидравлические испытания водоотведения и систем водоснабжения специалистами из сантехнической службы.

Перед окончательным этапом гидравлических испытаний водоснабжения подземные участки закрываются, все монтажные работы на отрезке завершают, но сантехнические приборы пока не устанавливают. Выходы прикрываются заглушками. Во время гидравлических испытаний холодного водоснабжения напор в магистралях повышают в 1,3 раза по сравнению с рабочим.

• Гидравлические испытания пластиковых трубопроводов водоснабжения разрешено проводить спустя сутки по окончанию монтажа, при плюсовой температуре;
• Чтобы провести гидравлические испытания водосливов в доме, трубы полностью наполняют водой до верха стояков. Предварительно визуально исследуют состояние труб и исправляют заметные недочеты. Если полностью заполненная система водосливов не протекает в течение 20 минут, а вода держится на отмеченном уровне — система успешно прошла испытание.

Как составить акт опрессовки системы отопления – правила оформления бланка

После завершения работ, связанных с опрессовкой отопительной системы, составляется специальный документ, подтверждающий, что теплоснабжающая конструкция готова к зиме. Для этого предусмотрен специальный бланк. Называется он акт опрессовки системы отопления.

Основная задача данного вида сантехнических работ – это испытание качества сборки трубопровода, определение насколько он готов к эксплуатации, проверка герметичности всех мест соединений. При выявлении дефектов, которые не были видны при внешнем осмотре, их следует устранить.

Это важно знать: Долг по ЖКХ: срок исковой давности по закону 2021 года

Опрессовка считается важным этапом обустройства теплоснабжения в зданиях самого разного назначения.

Эту работу выполняют в определенных ситуациях:

• до начала осеннее — зимнего сезона;
• после окончания монтажа нового отопительного контура;
• когда завершен ремонт или реконструкция всей теплотрассы или ее участка;
• после строительных работ, проводимых в здании.

Условия для проведения испытаний

Проводить гидравлические испытания систем водоснабжения и водоотведения необходимо со всей ответственностью, осознавая сложность процедуры. Результат испытаний во многом зависит от грамотности их проведения. Потому их доверяют только специалистам, знающим меры безопасности и требования к подобным проверкам.

• Температура в помещении или на улице (если проверяется наружный водопровод) не ниже +5 градусов;
• Водопровод заполняется постепенно, начиная с магистрального участка. Потом вода заливается в стояки и мелкие локальные сети;
• Сначала заполняются нижние этажи, постепенно поднимаясь все выше. Это необходимо для вытеснения воздуха из труб и предотвращения формирования воздушных пробок;
• По окончанию гидравлических испытаний использованную воду сливают из системы водоснабжения и водоотведения;
• При гидравлических испытаниях горячего водоснабжения температура измеряется на крайних участках системы. В систему заливается вода расчетной температуры;
• В ходе гидравлических испытаний горячего водоснабжения тестируется состояние полотенцесушителей в ванных комнатах;
• Если необходимо протестировать эффективность работы водопровода, одновременно включаются все точки пользования в стояке. Этот этап испытаний не является обязательным.

Документальное оформление выполненной работы — акт

Акт опрессовки является официальным документом, имеющим юридическую силу, подтверждающим, что:

• испытания проведены в полном объеме согласно программе, разработанной инженером, в соответствии с действующими нормативами;
• теплоснабжающая система находится в рабочем состоянии и подготовлена к эксплуатации;
• в случае аварийной ситуации во время отопительного периода ответственность за нее будет нести одна из сторон или обе, а виновник возместит ущерб.

В форме акта на гидравлические испытания системы отопления имеются графы, которые заполняют полностью и максимально точно.

• название проверяемого объекта;
• дату и время проведения опрессовки;
• тестируемый участок, которым может быть, например, тепломагистраль или отдельный узел;
• используемые приборы;
• результаты визуального осмотра соединений, швов и т.д.;
• величину рабочего давления и нагрузки на систему и продолжительность испытаний;
• значения на манометре в конце проверки;
• величину падения давления;
• информацию о ликвидации протечек и иных дефектов;
• заключение о том, что система готова к эксплуатации;
• подписи уполномоченных лиц.

Акт опрессовки теплотрассы подписывают в день, когда система тестировалась. Этот документ должны завизировать ответственные лица предприятия, проводившего работу, а также органа технадзора и управляющей компании.

Ход предварительного испытания

Порядок проведения предварительного гидравлического испытания регламентирован Строительными Нормами и Правилами:

1. Водопровод наполняется и оставляется без напора на два часа.
2. Медленно создается повышенное давление на полчаса. Тогда можно проверить наличие протечек на стыках.
3. Напор уменьшается до расчетных показателей, исследуется состояние трассы.
4. Под таким напором воды трасса остается от 30 минут и больше, чтобы стабилизировалась деформированная форма труб.
5. Перекрываются вводные краны и с помощью опрессовочного насоса из труб вода медленно сливается.
6. Проверяется трасса на наличие протечек и заметных неполадок.

Водопровод успешно прошел проверки в том случае, когда при повышенном напоре не выявлены протечки, соединения и элементы креплений целы.

Перед началом гидравлического испытания водопровода в многоквартирном доме следует узнать штатное рабочее давление, сверить с пределами давления приборов (коллекторов, шлангов, фильтров, датчиков).

Ход окончательного испытания

В многоквартирных жилых домах окончательное гидравлическое испытание холодного водопровода проводится после монтажа сантехнических устройств:

1. В водопроводе нагнетается рабочий напор и выдерживается два часа. Если напор снижается на 0,02 МПа, его поднимают до начальной отметки.
2. За 10 минут повышают напор до испытательных показателей и выдерживают два часа.

Гидравлические испытания системы холодного водоснабжения считаются пройденными успешно, если утечка не выше показаний таблицы.

Таблица 1.

Разрешенные объемы протечек на отрезке водопровода продолжительностью 1 км

Данные, полученные в результате гидравлических испытаний, максимально подробно вносят в акт приемки водопроводной системы. Сюда же включают сведения о переделках и починках, произведенных в ходе испытаний. Акт испытания водоснабжения — это доказательство качества и отличного состояния водопроводной системы, готовности к эксплуатации.

По окончанию гидравлических испытаний для сдачи в эксплуатацию системы холодного или горячего водоснабжения необходимы следующие документы: рабочие материалы с пометками об особенностях монтажа водопровода и совпадении конечного результата с проектом, описанием изменений; акт гидравлических испытаний; акт с описанием скрытых работ.
