Толщина стяжки для теплого пола — характеристики для подогрева

По технологии стяжки под теплый пол чаще всего приходиться осуществлять заливку бетонного раствора поверх нагревательных элементов. Это необходимо не только для создания ровной поверхности под настил напольного покрытия, но и защиты всех компонентов. При этом в разных ситуациях будет отличаться и толщина слоя заливки. Даже сами производители в своих инструкциях по устройству стяжки под теплый пол электрический данный вопрос обходят стороной. Именно с толщиной и следует определиться в процессе укладки компонентов.

Назначение стяжки

Для обычной стяжки характерны следующие функции, которые она выполняет:

Защита от внешнего механического воздействия нагревательных элементов и других компонентов теплого пола.
Создание строго горизонтальной поверхности, необходимой для качественной укладки выбранного варианта напольного покрытия.
Равномерная передача тепла от греющих элементов к основанию пола.
Распределение нагрузки на основание от предметов мебели и бытовых приборов.
«Посредник» в передаче тепла от нагревательных элементов воздуху внутри помещения.

Все рекомендации от производителей по заливке стяжки следует выдерживать на каждом этапе, не забывая про оптимальную толщину стяжку теплого пола. Во время устройства теплой стяжки следует учитывать тот нюанс, что такая заливка будет в большей степени подвержена температурного расширению. Следовательно, потребуется создать все условия для способности выдержать все преграды.

Варианты плитки на «теплый пол»

Монтаж плитки на теплый пол
Какая плитка для пола теплее? Существует несколько напольных покрытий, которые можно беспроблемно использовать в тандеме с электроподогревом. К таковым можно отнести:

Керамику. Теплая керамическая плитка для пола чаще всего используется при обустройстве теплого пола. Во-первых, она с легкостью переносит многократные циклы охлаждения и нагрева, а во-вторых, не испытывает сильного температурного расширения, чего не скажешь о деревянных покрытиях;
ПВХ-материалы. Подогрев пола под ПВХ-материалов также станет неплохим вариантом. Такое покрытие само по себе не является холодным, поэтому в летнее время при хождении по полу босяком вы не будете испытывать дискомфорта. Нельзя не отметить и тот факт, что цена на ПВХ-плитку значительно ниже, чем на керамику.
Виниловые покрытия. Виниловая плитка достаточно прочная и легкая, поэтому может использоваться в сочетании с инфракрасным подогревом. Она практически не изменяет размера при нагревании или охлаждении, поэтому идеально подходит под систему электроподогрева.

Толщина слоев теплого пола

Пол с подогревом состоит из нескольких слоев. Сначала учитывается стяжка. Ее монтируют к чистовому полю, и привязывают к цоколю или фундаменту. Но если поверхность утепляется на первом этаже, стяжка делается на грунте. Стяжка является своеобразной подушкой. Ее средняя величина около 5 см.

Следующий слой – утеплитель. Здесь все зависит от выбранного материала. Если вы остановились на пенополистироле (он является самым распространенным), его средняя толщина должна быть около 10 см. Но можно поставить минимальную – 5 см. Также учитывается плотность материала. Эти цифры подойдут, если плотность будет около 30 кг/м3. Для более плотного материала толщину необходимо уменьшить.

Потом идет полиэтиленовая пленка. Ее толщина от 1,5 до 2 см. Поверх неё делается сетка из прутьев, толщиной от 0,4 см. А после создания арматуры, можно решать вопрос с трубопроводом. Диаметр зависит от материала изготовления. Средняя толщина трубы – 1,5 см.

Теперь необходимо прикрыть трубопровод. Для этого достаточно дополнительных 2 см сетки. Последний слой – стяжка, толщиной около 5 см. Она является не только основанием, но и отвечает за аккумуляцию тепла.

Подсчитав сумму всех слоев, мы получим высоту общего пола.

Черновое основание

До распределения нагревательных элементов по заранее подготовленной схеме, следует проверить и подготовить основание под теплый пол.

Оно не всегда отвечает всем требованиям, имеет дефекты в виде выбоин, перепадов высоты по всему помещению. С этим следует справиться, чтобы не столкнуться со слабой эффективностью прогрева теплого пола.

После удаления старого напольного покрытия и демонтажа бетонной основы, можно приступить к выравниванию при помощи черновой стяжки. Для этого используется классический песчано-цементный раствор. К дальнейшим мероприятиям можно приступать после его полного высыхания и схватывания. В противном случае о высоком качестве можно забыть. Толщина стяжки над электрическим теплым полом здесь обычно составляет до 50 мм.

Самое главное, чтобы скрыть все неровности основания и подготовить поверхность для укладки нагревательных элементов теплого пола.

Далее убирается весь ненужный мусор с поверхности и по возможности пыль. Здесь может помочь справиться с задачей строительный пылесос. Поверх черновой стяжки укладывается слой теплоизоляции и последующее распределение кабеля теплого пола или нагревательного мата. В некоторых случаях стяжка пола под теплый пол своими руками устраивается и поверх инфракрасного теплого пола. Правда, при этом несколько снижается его эффективность в процессе эксплуатации.

Укладка компонентов теплого пола

Чтобы система теплого пола полноценно функционировала, до заливки бетонной стяжки следует определить места крепления основных датчиков и компонентов. Терморегулятор устанавливается на поверхности стены и по возможности вблизи имеющейся розетки. Расстояние от пола должно составлять как минимум 30 см, так как температура от основания будет несколько искажать передаваемую информацию.

Температурный датчик помещается в основание пола, на который в последующем будет осуществлена заливка подготовленного раствора. Стоит отметить здесь тот момент, что при прямом контакте раствора он может выйти из строя. Чтобы этого избежать термодатчик помещается в гофрированную трубу, которая ведет от терморегулятора на стене. Все открытые участки гофры заделываются герметиком, чтобы в них не попал раствор во время заливки. Не лишним дополнительно будет установить на конце трубке в основании специальную заглушку.

Нагревательные элементы укладываются исходя из начерченной схемы, где будет отображен еще и шаг их укладки. Отклоняться от чертежа не стоит, так как на нем предварительно просчитываются все мелочи. После окончания работ с компонентами теплого пола, надо их проверить на работоспособность, подключив к электросети. Замеряется сопротивление кабеля, которое должно соответствовать тем данным, которые прописаны в паспорте на него. При положительном результате можно приступать к непосредственно заливке бетонным раствором.

Виды термоматов

Двужильная греющая пластина

У подложных материалов несколько разновидностей, и при покупке необходимо точно знать, какой именно подойдет для той или иной комнаты. Если перед вами встал выбор, какое обогревательное оборудование приобрести — одножильное или двужильное, сначала нужно изучить характеристики каждого:

одножильные нагревательные пластины. У этой категории подложных материалов провода состоят из одной жилы. В основе могут лежать металлы: латунь, оцинковка, нихром и прочие. Именно за счет них происходит сопротивление с последующим нагревом.При работе появляется электромагнитное поле, которое частично нейтрализуется защитной алюминиевой пленкой. Используются на улице или в промышленных зданиях;
двужильные греющие пластины. Благодаря двум проводникам мощность нагрева выше, чем у обычных. Повышенное энергопотребление из-за наличия двух кабелей, но более простая установка. Электромагнитное поле гасится проводами, излучение минимизируется. Подходят для ванных и жилых комнат.

Термоматы — это отличный аналог классического утепления пола, идеально подходят для водяного покрытия. Установка такого вида обогрева является хорошим решением, сочетающим в себе качество и долговечность. А с установкой разберется даже человек, не имеющий опыта.

Как сделать тёплый пол от центрального отопления?
Чем характеризуется тёплый пол Кнауф?
Как уложить тёплый пол под ламинат?
Какая подложка нужна под ламинат для тёплого водяного пола?
Как сделать тёплый пол?
Каков расход трубы на тёплый пол на м2?

Устройство стяжки

Лучший вариант исполнения стяжки – применение специальных готовых сухих смесей для теплых полов. В них содержаться все необходимые компоненты, в том числе и пластификатор.

Это значительно увеличивает качества готового раствора. Распределение его следует производить аккуратно, чтобы не повредить нагревательный кабель теплого электрического пола. Кроме этого смесь должна распределяться равномерно по всей поверхности.

При заливке раствора, независимо от того, сколько стяжки должно быть над теплым полом, нельзя допускать образования воздушных карманов. Это будет способствовать снижению теплоотдачи от нагревательных элементов основанию.

Как говорилось ранее, оптимальная толщина стяжки для теплого пола должна составлять от 30 до 50 мм. Могут быть случаи, когда минимальная толщина стяжки для электрического теплого пола снижается. Но тогда придется добавлять в состав раствора соответствующие добавки (пластификатор).

Пока бетонная стяжка не высохнет, нельзя запускать работу теплого пола. В противном случае раствор не сможет набрать необходимую прочность и схватиться. По прошествии периода 28 дней, можно приступать к обрезке выступающих элементов демпферной ленты и теплоизоляции, а также включить теплые полы после стяжки. Теплый пол после стяжки покрывается выбранным вариантом напольного покрытия.

Могут быть случаи, когда площадь помещения составляет более 20 м2 или одна из стен в комнате по длине более 5 метров. В таком случае следует не только создавать разные контуры из нагревательных элементов, но и производить заливку стяжку в два этапа. Между контурами теплого пола обязательно создаются температурные швы, чтобы сохранялась целостность не только бетонной стяжки во время работы отопительной системы, но и напольного покрытия.

Все эти тонкости позволяют получить ответ на вопрос, как правильно сделать стяжку под теплый пол. Особых сложностей не возникает, если четко соблюдать последовательность действий и рекомендации от производителей. После настила напольного покрытия воздух в помещении будет прогрет до необходимого уровня.

Благодаря теплому полу можно существенно повысить степень комфорта в любом помещении Для того чтобы теплый пол в стяжку прослужил как можно дольше, необходимо соблюсти все правила, связанные с его укладкой. Помимо этого, надлежит выбрать оптимальную толщину слоя. Если он будет слишком толстый, то количество отдаваемого тепла будет низким, а если покрытие выйдет неоправданно тонким – то в этом случае придется мериться с невыносимой жарой.

Заливка, материалы для стяжки

Выбирать, из чего и как делать стяжки водяного теплого пола, каждый хозяин решает самостоятельно. Это делается с учетом места, характеристик помещений, где будет производиться покрытие. Для заливки можно использовать следующие составы:

Самовыравнивающиеся смеси

Сухие смеси. Способ приготовления (сколько нужно воды), указывается в инструкции. Готовность раствора определяется сжатием (не должен выделять влагу). Прочность и эластичность придают, присутствующие в таких растворах пластификаторы. Что бы добиться идеально ровной поверхности стяжки теплого пола, стяжка для теплого пола укладывается по маячкам. Армирование убережет верхний слой от возникновения трещин, отслоений. Поверхность шлифуется специальной машинкой, примерно через 1 часа после заливки. Такой процесс одновременно трамбует и выравнивает смесь. Высыхание длится 12 часов. Через 5 дней можно приступать к финишному покрытию.

Сухие смеси

Самой распространенной, является поверхность из бетона. Раствор делается из цемента марки не ниже М-300, просеянного песка, воды. Что бы бетон был эластичным – добавляются пластификатор, фибра. Далее укладывается армировочный каркас, заливается стяжка. Отделка пола возможна через 1 -1,5 месяца. До этого момента производится просушка бетонной подушки под теплый пол, над теплым полом настилается полиэтиленовая пленка. Она способствует полному высыханию без быстрой потери воды.

Стяжка из бетона и арма-сетки

Стяжка ложиться ровно, по заранее установленным маячкам. Выравнивается с помощью специального правила. Нужно следить за тем, что бы ни было пустот в толще растворе. При просушке нельзя подключать элементы теплого пола. Не рекомендуется включать тепловые пушки, фены для верхней сушки. Нужно дать составу высохнуть самому. Иначе не исключены появления трещин, нарушения структуры конструкции.

Не рекомендуется использовать щебенку для приготовления бетонных стяжек. Подготовительный этап для заливки:

Удаление с основания мусора.
Гидроизоляция. Проводится путем обработки основания пола мастиками глубокого проникновения.
Теплоизоляция. Поверхность покрывается теплоизоляционными материалами.

Конструкция пола, напоминает собой структуру «слоеного пирога». Тут так же один подготовительный слой накладывается на другой.

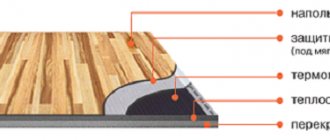

Конструкция теплого пола под разные покрытия (нажмите для увеличения)

Способы укладки теплого пола в стяжку

В строительной индустрии выделяют две распространенных технологии, позволяющих сформировать основу для теплого пола в стяжку. Открывает список классическая цементно-песчаная смесь.

Речь идет о мешках, имеющих маркировку М-150. Найти ее несложно в магазине товаров для строительства и ремонта. Отправляясь туда, не рекомендуется терять бдительность.

Чтобы напольное покрытие с водяным теплым полом служило длительное время, для стяжки следует применять качественный цемент

Отдельные производители, желая придать бетону большую плотность, добавляют в цемент клей ПВА. С одной стороны, то действительно делает покрытие износостойким, но, с другой стороны, подобное действие носит весьма спорный характер. Речь идет о том, что смесь с вкраплением клея требует большей мощности для доставки тепла конечному потребителю.

Проще говоря, такой теплый пол станет причиной больших финансовых трат. Помимо цементно-песчаной смеси, на рынке представлен готовый раствор.

Характеризуется он следующим образом:

Простота укладки;
Устойчивость к передам температуры;
Устойчивость к продолжительным физическим нагрузкам;
Смесь применяется только для водяного или электрического «теплого пола».

В торговой сети представлены 2 типа смеси, применяемые для формирования основания. Песчано-цементный раствор относится к бюджетным вариантам. В зависимости от производителя, можно встретить разновидности с добавлением ПВА.

К подобным товарам следует относиться с повышенной осторожностью, ведь клей уменьшает теплопроводность пола. В том случае, если финансовые возможности позволяют, выбор лучше сделать в пользу готового раствора.

Выбираем толщину стяжки под электрический теплый пол

Прежде чем начать монтаж, необходимо изучить основание. Различные неровности, следы гнили или механических повреждений – все это говорит о необходимости удаления старого покрытия. Использовать его нельзя, иначе теплый пол долго не продержится. Если проблем с покрытием не наблюдается, то в этом случае установка своими руками производится на теплоизоляционный материал.

Выбирать толщину стяжки под электрический теплый пол следует в зависимости от типа помещения и вида напольного покрытия

В качестве такового выступает фольга с пробкой или пенофол. Невозможно сказать, какой из них лучше. Как показывает практика, укладка обоих не отнимает много времени.

Дальнейший порядок действий выглядит следующим образом:

С момента заливки основания должно пройти не менее 12 часов;
После этого выполняется фиксация основы электрического пола;
Нагревательные маты необходимо разложить таким образом, чтобы рекомендованная производителем технология не нарушалась;
Кабель следует уложить таким образом, чтобы он нигде не пережимался;
Перед началом выполнения бетонной стяжки необходимо убедиться в правильности укладки и фиксации всех элементов.

Для того чтобы электрический пол в полной мере обеспечил комфортный температурный режим в помещении, необходимо проанализировать два взаимосвязанных показателя. В первую очередь речь идет о качестве основания, а, во-вторых – о толщине покрытия. Устройство электрического теплого пола подразумевает использование мягкого и не очень толстого покрытия.

Температура поверхности «теплого пола»

При работающем нагревательном кабеле на греющей поверхности пола нельзя располагать мебель и другие предметы интерьера без ножек.

Максимальная температура на поверхности пола ограничена физиологическими и медицинскими требованиями. Температуре соответствует «плотность теплового потока».

Табл. 3

Температурная зона	Плотность теплового потока, Q, Вт/м2	Температура поверхности пола, согласно DIN EN 1264
Постоянного нахождения людей	100	Тпола max ≤ 29 °С
У границ помещения	175	Тпола max ≤ 35 °С
Ванная комната	150	Тпола max, Твн*+ 9 °С ≤ 33 °С

* — температура в ванной комнате не должна превышать температуру внутри смежного помещения более чем на 9 °С

Граничная зона «теплого пола»

У границ помещения, например где большие, повышенные теплопотери. Для компенсации потерь тепла предусматривают граничные зоны, где нагревательный кабель укладывается с меньшим интервалом, обеспечивая более высокую температуру поверхности пола. Граничная зона

может составлять не более 1 м в глубину помещения.

Тпола
max= 35 °С

Предварительный расчет системы отопления «теплый пол»

Материалы покрытия пола ограничивают мощность системы отопления своим термическим сопротивлением:

Табл. 4

Материал покрытия пола	Термическое сопротивление RλF, м2*К/Вт	Температура поверхности Тпола max , °С	Плотность теплового потока, Q, Вт/м2
керамическая плитка 5 мм	0,00	35	175
паркет 10 мм (ламинат)	0,05	31	125
ковер 6 мм, паркет 20 мм	0,10	29	100
ковер 11 мм	0,15	27	75

Лучшее решение для систем отопления «теплый пол» – керамическая плитка. Она не боится влаги и хорошо проводит тепло от нагревательного кабеля в помещение.
Перед применением ламината или коврового покрытия убедитесь, что производитель разрешает их использовать в системах отопления «теплый пол».
Толстый ковер имеет высокое термическое сопротивление (> 0,1 м2*К/Вт), потому не рекомендован для систем отопления «теплый пол».

Плотность теплового потока – это количество тепла, которое один квадратный метр подает в помещение. При проектировании «теплого пола» важно компенсировать потери тепла через перекрытие и падение мощности нагревательного кабеля при пониженном напряжении.

График 1

Как видно из графика, для поддержания в помещении температуры 20 °С, при поверхности пола нагретой до 29 °С, плотность теплового потока должна составлять 100 Вт/м2.

С учетом потери тепла через перекрытие пола и напряжением в сети 220 В, а не 230 вольт, мощность нагревательного кабеля должна составлять:

Р факт = Р ном х 1,15 х 2302/2202
= 1,25 Р ном

Мощность «теплого пола» в помещении

График 1 наглядно показывает, что при наличии теплоизоляции перекрытия (см. табл. 2), мощность нагревательного кабеля на обогреваемой поверхности основных помещений, таких как коридор, кухня, прихожая, гостиная и т.д., должна составлять:

125…130 Вт/м2

Мощность «теплого пола» в ванной комнате

Температура пола в ней должна составлять 29…33 °С, не более. Средний показатель – 31 °С. Широкая полоса на графике 1 и есть та мощность, которая обеспечит комфортную температуру пола в ванной комнате, и потому мощность нагревательного кабеля должна составлять:

150…165 Вт/м2

Мощность нагревательных матов для теплого пола большинства производителей находится в этом диапазоне.

Мощность «теплого пола» у границ помещения

У входной двери, возле остекления от потолка до пола всегда повышенные теплопотери. Для их компенсации нагревательный кабель, уложенный в этой части помещения, должен обеспечить высокую температуру, а для этого иметь большую, чем обычно удельную мощность:

180…200 Вт/м2

Как видно из графика 1, для достижения максимально разрешенной температуры поверхности, мощность одного квадратного метра пола должна составлять 220 Вт/м2. Эта цифра верна, с точки зрения теплофизического расчета, но превышает максимально разрешенную действующим в Украине стандартом на применение нагревательных кабелей для «теплого пола».

Установить 200 Вт/м2 или 220 Вт/м2 в зоне у границ помещения? Это решение каждый должен принимать самостоятельно.

Мощность «теплого пола» для дополнительного отопления

Когда нагревательный кабель выступает в качестве дополнительного источника отопления, логично предположить, что теплоизоляция перекрытия есть и отвечает требованиям DIN EN 1264. В таком случае мощность нагревательного кабеля может составлять:

80…100 Вт/м2

и этой величины будет достаточно для поддержания температуры пола 26…27 °С, которая рекомендуется для таких покрытий как паркет, ламинат или ковер.

Как проводится стяжка под теплый пол своими руками

Строителям без достаточно опыта не лишним будет напомнить, что стяжка под электрический теплый пол подразумевает наличие небольших отверстий. Проделать их надлежит через каждый метр квадратный площади. Объясняется это отсутствие избыточного предела прочности конструкции. Упомянутые отверстия улучшат процесс выхода тепла без ущерба для эксплуатационных характеристик конструкции в целом.

При выполнении стяжки под теплый пол следует применять уровень

Для того чтобы прогрев пола был действительно быстрым, а расход электрической энергии находился в разумных пределах, следует обратить внимание на приведенные ниже рекомендации:

По всему периметру укладки оставляется полоса, ширина которой составляет 12 см. Благодаря этому, бетонная стяжка не деформируется со временем. Данное требование носит обязательный характер, если речь идет о малогабаритной квартире
Перед тем, как укладывать на бетонную «подушку» готовую изоляцию для водяного или электрического теплого пола, следует внимательно изучить звукоизоляционные характеристики. Если данный показатель находится на максимальном уровне, то может отмечаться уменьшение объемов генерируемого тепла.
Не лишним будет обратить внимание на характеристики бетона. Правильный состав имеет метку, говорящую о возможности проведения работ с постоянными источниками тепла.

Эффективность работы теплого пола зависит от того, насколько свободно проникает инфракрасный луч. Чем больше толщина пирога, тем меньше тепла получает комната. Снизить вероятность подобного развития событий помогут специальные отверстия небольшого диаметра.

Подводные камни электрической стяжки

Вне зависимости от производителя, смесь должна обеспечить толщину покрытия в пределах 3-6 см. Отталкиваться необходимо от минимального и максимального уровня температуры за окном.

Помимо этого, внимательно стоит отнестись к процессу заливки пола. Даже незначительное увеличение толщины бетонного слоя на одном из участков приведет к неравномерному распределению тепла.

Допускается использование стяжки меньшей толщины, но в этом случае надлежит добавить пластификатор.

Перед тем как приступить к монтажу электрического теплого пола, стоит посмотреть обучающее видео и ознакомиться с советами специалистов

После этого можно смело переходить к укладке:

Утеплитель монтируется поверх черновой стяжки;
Подложка фиксируется с использованием монтажного скотча;
Производится монтаж металлической сетки;
Размечается основание для дальнейшей работы;
Фиксация кабелей и вспомогательных труб;
Снизить вероятность линейного растяжения поможет добавление к решетке демпферной ленты;
На всем участке производится чистовая установка всех частей;
Подключение источника теплоносителя;
Выполняется финальная стяжка.
