Монтаж инфракрасного теплого пола под ламинат

Основные элементы системы

Теплый водяной пол – это целый комплекс оборудования. В него входят:

1. Источник теплой воды или теплоносителя;
2. Циркуляционный насос для прокачки;
3. Распределительный коллектор;
4. Контролер или терморегулятор;
5. Аварийная система для слива воды и спуска воздуха из теплого пола;
6. Трубы и крепеж;
7. Теплоизоляция (пирог);
8. Фитинги (краны, вентили, соединительные муфты и т.д.).

Распределительный коллектор (гребенка) для теплого водяного пола.
В качества источника теплой воды может использоваться:

• Газовый котел;
• Система центрального отопления, ЦСО;
• Электрический водонагреватель;
• Тепловой насос;
• Твердотопливный котел;
• Бойлер косвенного нагрева;
• Солнечные коллекторы.

Инфракрасный обогрев

Системы отопления организуют с помощью карбоновых стержней или термоплёнки, на которой располагается карбоновая смесь в виде полос. При нагревании смесь излучает инфракрасные волны, которые нагревают пол в помещении. Как сделать карбоновый электрический тёплый пол?

• Нагревательные элементы укладывают на ровную поверхность. Укладка инфракрасного тёплого пола выполняется под ламинат. Карбоновые стержни используют под плитку.
• Основание обрабатывают жидким гидроизоляционным материалом.
• На поверхность укладывают утеплитель и отражающий экран.
• Устанавливают карбоновые маты или термоплёнку.
• Необходимо правильно подключить тёплый пол. Все элементы подключают параллельным соединением.
• На матах или на плёнке располагают термодатчик.
• Все проводники защищают гофрированной трубкой и подводят к терморегулятору.
• Проводят подключение и тестирование системы.

Рекомендуем: Какой должна быть высота тёплого пола?

Карбоновые маты закрывают плиточным клеем или тонкой бетонной стяжкой. В качестве напольного покрытия рекомендуют использовать плитку. Как укладывать термоплёнку? Система не требует дополнительной защиты. На неё сразу монтируют подложку и покрытие.

Термоплёнка является идеальным тёплым полом под ламинат или под паркет. Подключать обогрев можно сразу, после окончания монтажа декоративного покрытия.

Водяное отопление можно устанавливать под любую напольную облицовку. Кабельные секции, карбоновые маты чаще используют для плиточного покрытия. Плёночный пол подходит под ламинат или линолеум. Ковровое покрытие не добавит тепла в помещении. Его в качестве финишного покрытия не выбирают.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Похожие записи
• Как положить тёплый пол в туалете?
• Как работает тёплый пол от батареи?
• Как уложить электрический тёплый пол под плитку?
• Как подключить тёплый пол в квартире?
• Каковы достоинства тёплых полов Heat plus?
• Сколько стоит тёплый пол?

Распределительный коллектор (гребенка)

Гребенка теплого пола – это коллектор, который распределяет основной поток воды по разным контурам. Каждому контуру может соответствовать отдельная комната, помещение или его часть.

Коллектор обычно ставят в отдельном распределительном шкафу (для удобства эксплуатации). В нем кроме гребенки может быть установлен:

• Контролер или терморегулятор;
• Циркуляционный насос;
• Манометры для контроля давления в системе.

Существуют готовые решения – распределительные коллекторы теплого пола в сборе. Но для обеспечения обогрева большого количества помещений собирают гребенку индивидуально. На самом деле не так уж сложно сделать коллектор для теплого пола своими руками.

Каких ошибок следует избегать

Обязательно устанавливайте демпферную ленку

Выяснив детально, что нужно для теплого пола, следует знать, какие ошибки при прокладке системы чаще допускаются, и как их избежать. Ошибаться начинают уже на этапе первоначальной, черновой стяжки, которую укладывают неровно, оставляя разнообразный строительный мусор. Подложки и изоляция неровностей не скроют, что может обернуться не только кривизной пола, но и деформацией труб. Между стенами и трубами забывают уложить демпферную ленту, а это оборачивается трещинами в бетоне. Этим же закончится неправильная ее прокладка, с пустотами, без соответствующего крепления. Следует помнить, что стяжка ленту не закрепит, поэтому ее обязательно нужно фиксировать дополнительно.

Пенополистирол не только сохранит тепло, но и поможет ровно уложить трубы благодаря специальным пазам

Если, составляя список того, что нужно для теплого пола, вы забыли про теплоизоляцию (пенополистирол), то теплопотери будут значительными. Ваши мечты пройтись по ламинату босиком холодной зимой не осуществятся. При этом значительные суммы на отопление будут потрачены зря. Тем же обернется укладка слишком тонкого теплоизоляционного материала. Категорически нельзя использовать для водяных полов дешевые, поддельные либо металлические трубы. Все это закончится протечками, которые приведут к повторным значительным финансовым тратам на ремонт, включающий в себя вскрытие бетона и все последующие работы.

Если вы уже решили для себя, нужен ли водяной теплый пол, серьезно изучите схемы его укладки. Стоит помнить, что их нарушение приведет к появлению холодных зон, то есть, пол у вас может получиться пол «в полоску»: теплая труба будет чередоваться с холодной, а это влечет за собой низкую температуру в помещении и, соответственно, большие теплопотери. Следование схеме, точное высчитывание шагового расстояния – это необходимость.

Важно! Некачественные компоненты стяжки, неправильные их пропорции, соотношение, оборачиваются непрочным бетонным слоем. А это, приводит к разрушению всей системы, появлению трещин, искривлению, деформации труб.

Естественно, что в холодных регионах вопрос о том, нужен ли водяной теплый пол, отпадает сам собой. Конечно же, нужен. Но вот с его подключением спешить не стоит. Если вы подадите тепло, а стяжка еще не успеет высохнуть, ее прочность и целостность будут нарушены, при этом трещины, неровности, прогибы вам обеспечены. Обязательно проштудируйте еще раз все возможные ошибки, сделанные до вас, чтобы ваш пол работал с максимальной теплоотдачей, без перебоев, и прослужил вам долгое время.

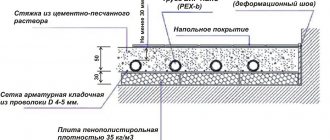

Схема устройства водяного пола в разрезе

Трубы

Есть несколько вариантов труб, которые используются для системы теплого пола. Каждый из них имеет свои особенности монтажа и эксплуатации. В основном используются трубы диаметром 1/2 и 3/4 дюйма. Но все зависит от ваших потребностей. Рассмотрим их по отдельности.

Виды труб для теплого водяного пола: 1- сшитый полипропилен; 2 — полипропилен; 3 — металлопластик; 4 — медь; 5 — алюминий; 6 — нержавеющая сталь.

Сшитый полиэтилен (PE-X) – представляет гибкую трубу из полиэтилена, армированную полимерными нитями и клеевой основой. Наиболее распространенный материал для укладки теплого водяного пола. Пригоден как для сухого, так и мокрого монтажа.

Металлопластик – трубы из двух слоев пластика. Между ними находится армирующий слой из алюминия, обработанного с двух сторон клеем. Он придает прочность и предотвращает появление трещин при температурной деформации. За счет этого труба плохо гнется, при монтаже сложных форм необходимо использовать фитинги. Для соединения используется высокотемпературный клей.

Полипропилен – твердые трубы, целиком изготовленные из полимера. Это самый дешевый вариант, уступают другим по деформационным показателям. Практически не применяются для монтажа в стяжку. По сроку службы уступают другим вариантам.

Медь – такие трубы устойчивы к воде низкого качества, имеют срок службы до 50 лет. Для укладки потребуется специальный инструмент – трубогиб. Для соединений используют пайку и специальные фитинги. Медные трубы часто используют там, где в теплом полу циркулирует не вода, а теплоноситель.

Алюминий – редко используется для теплого водяного пола. По своим показателям алюминиевые трубы уступают медным. У них меньшая прочность на разрыв.

Нержавеющая сталь – трубы из этого сплава самые дорогие. Но цена компенсируется сроком службы – более 50 лет. Могут поставляться в виде гофры, которую можно гнуть руками. Трубы из нержавеющей стали можно использовать для теплого пола с агрессивным теплоносителем или водой низкого качества.

Подробнее о характеристиках разных видов труб вы можете прочитать в статье «Какую трубу выбрать для теплого пола – советы экспертов».

Улитка или змейка – как укладывать теплый пол, длина контуров

При создании теплого пола всегда возникает вопрос: «Как укладывать трубу, – улиткой или змейкой?». Оказывается, принципиальной разницы какую схему применить, нет… Почему?

Почему нужно делать теплый пол улиткой

• В схеме «улитка» подача и обратка чередуются. Это значит, что нагрев всей площади будет более равномерный (разница температур теплоносителя на входе и выходе контура всегда заметна – 5, 10… и даже 20 градусов… в зависимости от многих факторов).
• При укладке улиткой трубопровод поворачивает на 90 градусов, а не на 180. Это значит, что гидравлическое сопротивление трубы будет меньше…, возможно это полезней для системы…

Почему трубу теплого пола нужно укладывать змейкой

• Змейка позволяет подойти к созданию теплого пола более гибко. Можно создать зоны с повышенной отдачей энергии, разместив там подачу. (Проблема обогрева холодных зон является обычной, так как в комнате, скорее всего, будут наружные стены и окна.)
• Змейка позволяет создать повышенное сопротивление в коротких контурах, без управления дросселем, с помощью увеличения количества поворотов трубы. Это полезно, так как устранение неравномерности между контурами требуется всегда. (змейку можно укладывать и вдоль короткой стороны, тогда количество разворотов трубы возрастет…).

Неравномерность температуры теплоносителя по длине трубы в змейке не имеет практического значения (рассмотрим далее).

Неравномерный нагрев полов – почему бывает

Основной причиной неравномерной температуры на поверхности теплого пола является неодинаковый отвод тепла. А вовсе не особенности укладки обогревающего трубопровода, — змейкой или улиткой…

• Под мебелью температура пола значительно увеличивается до +30 – +35 и более градусов, при средней на открытых участках +26 град.
• Возле холодных наружных конструкций температура пола уменьшается до +20 – +24 град за счет обдува холодным воздухом.
• Открытая поверхность пола вдоль комнаты обдувается конвекционными потоками нагреваемого воздуха. Они способствуют более быстрому отводу тепла от зон с повышенной температурой (больший теплообмен при обдуве поверхности). Замеряемые неравномерности в этой зоне обычно в пределах 1 – 2 градусов.

Как бороться с холодным окном – радиаторы и теплый пол

Окно является самой холодной зоной в комнате. Обычно под окнами размещают радиаторы, которые создают мощный конвекционный тепловой поток. Воздух движется к потолку, затем опускается вниз и движется вдоль пола к радиаторам.

• Если радиаторы отсутствуют, то холодна зона возле окна ощущается, привносит значительный дискомфорт, – воздух от окна будет опускаться вниз, двигаться вдоль теплого пола, нагреваясь от него, подниматься вверх, — движение воздуха в обратную сторону.

Также необходимость в радиаторах имеется для перекрытия теплопотерь вообще. Теплые полы комфортной температуры не могут компенсировать теплопотери в нашем климате, в нормально-проветриваемой комнате во время морозов. Температуру полов нужно поднимать и выходить за рамки комфорта… Почему нужно ставить радиаторы в доме с теплыми полами

Неравномерность температуры поверхности теплого пола из-за остывания теплоносителя

Если бы не было факторов, которые определяют температуру поверхности полов, а именно, — конвекционных потоков воздуха вдоль поверхности, загроможденности полов мебелью, холодных зон у наружных стен, то неравномерность нагрева пола была бы минимальной. Это не сложно определить расчетами. Предположим, что поддерживаем комфортную температуру полов 25 — 27 град. Тогда отдача мощности с 15 м кв. (обычная комната) не превысит 0,5 кВт. Тогда не сложно посчитать, что разница температур теплоносителя составит не более 4 градусов – уменьшится, допустим, с 40 град до 36.

В тоже время поверхность пола при температуре теплоносителя 40 град будет 27 град (предположим). Следовательно, в зоне обратки будет около 25 град согласно пропорции. Но и этого не произойдет, если учитывать, что более нагретый участок быстрее отдает тепло. Таким образом можно говорить о разнице температур всего около 1,5 град, что не существенно.

Но на практике эта разница вообще нивелируется влияющими факторами — обдувом воздухом, чередованием холодных и теплых зон комнаты из-за разницы теплоотведения. Становится не существенной, не заметной человеком вообще. Поэтому «проблемы остывания теплоносителя в змейке» не существует, она является теоретической, не имеющей значения на практике.

Применение змейки для обогрева холодных зон

Практический смысл имеет подача горячего теплоносителя сразу в холодную зону. И укладка вдоль холодных стен 2 – 3 витков подачи с уменьшенным шагом. Здесь будет возникать полоса с несколько большей отдачей мощности, для компенсации воздействия охлажденного воздуха от окон и стен. Если же комната оборудована радиаторами с регулируемой температурой, что рекомендуется делать в наших условиях всегда, то и значительная необходимость в такой укладке отпадает.

Какой шаг укладки трубы теплого пола

В типичных конструкциях теплых полов, когда трубопровод помещается в толстую бетонную стяжку, или в металлические плиты теплораспределения легкого пола, необходимость делать шаг меньше 20 см отсутствует. Укладка с шагом 10 – 15 см ведет лишь к перерасходу материалов и повышению гидравлического сопротивления контура. Но имеет некоторую целесообразность, если в этом месте особенно значительный теплосъем с поверхности – пол находится у холодной ограждающей конструкции и на него опускается в этом месте холодный воздух.

Длина контуров и способ укладки

Гидравлическое сопротивление определяется длиной контура, диаметром труб и поворотами трубопровода. Шероховатостью можно пренебречь. Диаметр практически всегда – 16 мм наружный. Если контур короткий, то его сопротивление можно немного повысить, применив укладку змейкой вдоль короткой стороны, с большим количеством поворотов.

Если укладывать змейку вдоль длинной стены, то количество поворотов на 90 град. у нее будет равно количеству таких поворотов в улитке.

Рекомендуется создавать контуры примерно одинаковой длины, не превышая 80 м. Тогда расход воды в трубопроводах будет приемлемым для передачи достаточного количества энергии, чтобы не допустить значительного остывания жидкости… Слишком малые комнаты можно объединять в группы для одного контура, а комнаты свыше 15 м кв нужно делить на несколько контуров. Также возможно для сокращения длины удаленных контуров делать к ним подводки в теплоизоляторах трубами большего диаметра в тоннелях…

Монтажные элементы и крепеж

Существуют два типа укладки теплого пола – мокрый и сухой. В первом случае трубы устанавливаются в стяжку. Во втором – в специальную подложку.

Для укладки теплого водяного пола в стяжку используется армирующая решетка. К ней трубы крепятся с помощью:

• Пластиковых или металлических хомутов;
• Фиксаторов из пластика или металла;
• Монтажной ленты.

Если теплый пол обустраивается под фальшполом из дерева или других материалов, используется соответствующий крепеж. Это могут быть зажимы для пластиковых труб. Металлические хомуты и т.д.

При сухой укладке используется подложка, в выемки которой помещаются трубы. В таком случае дополнительный крепеж не нужен.

Преимущества и недостатки ИК теплого пола

Инфракрасный пленочный теплый пол под ламинат имеет как сторонников, так и противников. Вызвано это тем, что у этой системы подогрева много и положительных, и отрицательных качеств. При этом сильные стороны действительно впечатляют.

• Особенности отдачи тепла позволяют обогревать только те поверхности, где присутствует человек: проходы, рабочие места и зоны отдыха. В этом случае не тратится энергия на обогрев низа мебели, что ведет к снижению до 20-30% потребления электрической энергии и, следовательно, семейных финансов. Еще один плюс такого подхода к размещению ИК-пленки — ее экономия.
• Низкая стоимость материалов и монтажных работ при сборке инфракрасного обогрева пола. Здесь необходимо уточнение. Цена комплекта пленочного подогрева очень высокая при сравнении с другими видами «теплого пола». Начинается она от 2 000 руб. за комплектующие (входят термодатчик, терморегулятор, электропровода, контакты, битумный скотч), плюс от 650 руб. за каждый м2 ИК-пленки. Однако значительные затраты на покупку материалов перекрываются низкой себестоимостью монтажных работ.
• Инфракрасная система отопления не боится минусовых температур — производители допускают ее эксплуатацию при температуре до –70oС. Это означает, что при длительном нахождении в неотапливаемых помещениях в зимнее время система не теряет работоспособности. Это свойство трудно переоценить при использовании ИК-пленки в домах загородного типа, где нет постоянного обитания, и на дачах.
• Нет ограничений на установку ни по типу зданий, ни по типу помещений. Систему можно устанавливать в индивидуальных домах и квартирах, гостиной, детской комнате, на кухне, в ванной и т.д. При этом не существует риска затопить соседей как при водяном «теплом поле».
• Простой монтаж и демонтаж. Соединение токонесущих элементов и подключение к электроэнергии требует не навыков в работе, а внимательности и педантизма, что позволяет выполнить весь цикл работ своими руками. При этом монтаж выполняется очень быстро.
• Спектр инфракрасного излучения карбоновых элементов полностью идентичен солнечному теплу.
• Не требуется ремонт. Выход из строя одной или нескольких излучающих полос не влияет на работу пленки в целом — подключение к электросети параллельное. Если же возникла необходимость замены пленки полностью, то и здесь проблем не предвидится — она легко демонтируется.
• Достигается равномерный прогрев комнаты. При этом, что важно, теплые слои воздуха находятся внизу помещения, а не под потолком, как при отоплении батареями. Такое распределение тепла позволяет на практике осуществить одно из оптимальных условий жизнедеятельности человека — «держать ноги в тепле, а голову в холоде».
• Теплый по ощущениям пол позволяет ходить босиком, что полезно для здоровья, а также спускать на него маленьких детей, не боясь застудить их под воздействием внутриквартирных сквозняков.
• Долгий срок службы пленочных полов обеспечивается даже при бесперебойной работе. За ними не нужен уход, ни технический, ни какой-либо другой.
• Отсутствуют инвекционные и конвекционные перемещения потоков воздуха внутри комнаты, что дает неожиданный результат: нет внутриквартирных сквозняков; в воздух практически не поднимается пыль (большая часть остается в местах образования), что важно для аллергиков (не болеют) и домохозяек (меньше работы по уборке).

Чтобы данная статья не смотрелась рекламой ИК систем отопления, приведем и ее минусы, что позволит потребителю получить полную информацию об этом способе обогрева. Их немного, но они могут существенно поколебать желание осуществить монтаж инфракрасного теплого пола под ламинат в квартире или доме.

1. Несмотря на высокий КПД карбоновых излучателей (более 80%), энергопотребление у системы очень большое, что обойдется хозяевам в кругленькую сумму при оплате электроэнергии. Покажем это на условном примере.

Как видим, для населения с доходами чуть ниже среднего уровня, такое отопление в финансовом плане неподъемное. Поэтому речь может идти только о дополнительном источнике обогрева, например, пола в ванной или санузле, включаемым при их посещении (поверхность пола прогревается в течение десятка секунд).

2. Карбоновые излучатели работают от сети в 220 W, что ведет к возникновению нескольких видов риска:

• поражения электрическим током;
• короткого замыкания при попадании на пленку влаги;
• возгорания.

Судя по отзывам на форумах, наличие заземления и автоматического отключения при коротком замыкании не всегда дают 100% гарантии безопасной работы пленки.

3. Зависимость от подачи электроэнергии. При частых отключениях эффект от инфракрасного подогрева резко снижается.

4. Изменить расстановку мебели или добавить что-то в комнату без изменения схемы расположения пленочных обогревателей не получится. Придется демонтировать напольное покрытие и по новой раскладке стелить пленку.

Приведенные сильные и слабые стороны ИК-обогревателей позволяют взвесить все за и против и сделать собственный выбор. Отметим, что с ростом благосостояния населения популярность систем будет только расти — у них много заманчивых преимуществ.

Пирог теплого пола

При обустройстве теплого пола под него подготавливается многослойная тепло- и гидроизоляция. В простонародье ее называют «пирогом». Он состоит из:

1. Гидроизоляции;
2. Теплоотражающего материала;
3. Утеплителя.

В качестве гидроизоляции используют обычный полиэтилен или специальные мембраны. Они выполняют две функции – предохраняют утеплитель от проникания влаги снизу и защищают перекрытия в случае протечек.

Теплоотражающий материал предназначен для отражения инфракрасного излучения. Он представляет металлическую фольгу, или полимерную подложку на алюминиевой основе. Использование теплоотражающих подложек позволяет повысить эффективность теплого водяного пола на 20-30%.

В качестве утеплителя могут использоваться:

• Пенополистирол;
• Пенопласт;
• Пробка;
• Минеральная вата;
• Керамзит;
• Вспученный вермикулит.

Конструкция пирога теплого водяного пола.

Инструкция по монтажу инфракрасного теплого пола

Технология монтажа ИК подогрева пола состоит из нескольких самостоятельных видов работ, выполняемых в строгой очередности:

1. планирование мощности и порядка расположения нагревательных элементов;
2. подготовка поверхности;
3. монтажные работы по сборке системы обогрева;
4. подключение к электрическим сетям;
5. подсоединение терморегулятора.

Планирование и правила размещения полос

До начала монтажных работ нужно детально спланировать будущую систему обогрева:

• отразить места расположения мебели;
• рассчитать длину и ширину каждой полосы пленки;
• провести расчет мощности системы (за консультацией можно обратиться к продавцам);
• расчертить карандашом или ручкой схему размещения испускающих ИК-лучи элементов, указать место крепления термодатчика, определиться с порядком подключения проводки, чтобы они не перекрещивались (можно подключить как с одной стороны, так и с обеих).

При этом нужно учитывать некоторые требования и соблюдать имеющиеся нюансы:

• по длине пленка режется через каждые 20 или 25 см;

План размещения ИК-пленки.

• обогревательные элементы необходимо класть вдоль комнаты — уменьшается количество мест подключения к сети;
• ИК-пленка должна находиться от стен на расстоянии 0,25-0,30 м;
• исключить расположение пленки под мебелью — происходит перегрев нагревательных элементов и перегорание карбоновых полос;
• между рядами пленки должно быть 5 см;
• термодатчик располагается посредине пленочной полосы, но с условием, что его штатной проводки хватит до терморегулятора.

В инструкции, как укладывать инфракрасный теплый пол под ламинат нет самого важного этапа работ: покупки необходимых материалов, инструментов и приспособлений. Поэтому следующий шаг на пути к теплому полу — поход в строительный магазин.

Материалы и инструменты

Для сборки инфракрасного обогрева пола необходимо купить:

Во-первых, комплект пленочного теплого пола, в который входят:

• ИК-пленка (продается шириной 0,5 м, 0,6 м, 0,8 м, 1,0 м);
• электрические провода;
• крепления-зажимы для фиксации инфракрасной пленки;
• контакты-клипсы;
• битумный скотч.

Комплект пленочного теплого пола.

А также:

• термодатчик с проводом;
• терморегулятор;
• фольгированную подложку;
• полиэтиленовую пленку для гидроизоляции системы обогрева от протекания разлитой на пол воды;
• изоленту;
• бытовой или малярный скотч;
• ножницы (строительный нож);
• пассатижи;
• рулетку;
• шариковую ручку или простой карандаш.

Подготовка

Тонкая пленка нагревательного элемента очень чутко реагирует на малейшие неровности основания пола — легко повреждается. Поэтому стяжка пола должна иметь ровную, сухую поверхность (как выполнить работы по стяжке пола, можно посмотреть в материалах «Технология мокрой стяжки пола с керамзитом» и «Сухая стяжка пола с керамзитом»).

До укладки пленки:

• поверхность стяжки выметается и пылесосится;
• настилается фольгированная подложка (толщина 3 мм) отражающей стороной вверх, чтобы не обогревать основание пола;
• стыки подложки проклеиваются фольгированным (допускается малярный) скотчем;

Укладка фольгированной подложки.

• в подложке вырезается углубление под термодатчик (аналогичная операция под клеммы и провода проводится после подключения системы к блоку терморегулятора).

Подготовка места под термодатчик в подложке.

Монтаж

1. В соответствии с разработанной схемой монтажа, на стене отмечается место установки блока терморегулятора. К нему штробятся каналы под проводку. Один к системе запитки электротоком (щитку с автоматическими выключателями), второй — вниз, к полу, для проводов от пленочного нагревателя.

К стене крепится терморегулятор и к нему подводятся провода, после чего штробы заделываются гипсовой шпатлевкой (подвод электроэнергии можно также произвести по поверхности стены в пластиковых каналах).

2. Пленка раскраивается ножницами строго по обозначенным полосам. Здесь необходимо быть очень внимательным и осторожным — случайное повреждение токопроводящих или излучающих полос ведет к выбраковке поврежденного участка.

Пленка разрезается строго по указанным отметкам.

3. Незадействованные контакты пленки изолируются битумным скотчем (входит в состав комплекта). Изоляция должна полностью закрывать серебряный контакт, оголившийся после разреза пленки.

Изоляция неиспользуемых контактов.

4. Нагревательные элементы размещаются по комнате в соответствии с планом медной полосой вниз, после чего крепятся между собой и к подложке бытовым или малярным скотчем.

5. На токопроводящую полосу пленки устанавливаются клеммы. Для этого одна часть контактной клипсы вводится вовнутрь пленки (производителем предусмотрен технологический разрез), вторая остается снаружи, обязательно снизу. После этого клипса обжимается.

Клемма вставляется в пленку.

Обжим клеммы.

6. Подводящие провода зачищаются и вставляются в клемму. Зажим производится пассатижами.

Подключение проводов к зажиму.

7. Клемма изолируется битумным скотчем — его полоски наклеиваются сверху и снизу, после чего плотно соединяются. Для полной герметичности соединительного узла, оставшиеся между полосками скотча пузырьки воздуха, удаляются.

Изоляция места подключения.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его.

8. К ИК-пленке крепится датчик температуры. Прежде чем его устанавливать, не подключенный конец пленки освобождается от скотча, которым она крепится к подложке и закатывается так, чтобы была доступна обратная сторона.

К ней и крепится измеритель на черную карбоновую полосу (излучатель) битумным скотчем, точно над вырезом в подложке. По всей длине прохождения штатного провода от термодатчика в подложке делается разрез, в который провод утапливается. Пленка возвращается на место и повторно крепится к фольге скотчем.

Подключение термодатчика.

Крепление датчика к пленке битумным скотчем.

9. Для проводов и клемм в подложке вырезаются углубления. Уложенные провода фиксируются малярным скотчем (не допускается, чтобы элементы системы подогрева выступали над поверхностью подложки).

Подключение к сети

Провода от пленки подключаются через специальные клеммы к блоку терморегулятора. Запитка системы производится в обязательном порядке через автомат — специальное защитное устройство (УЗО). Если нет знаний по расчету его мощности, необходимо обратиться за помощью к специалисту. Следует избегать скруток концов проводов — возможен перегрев места соединения из-за плохого контакта.

Подключение пленки с односторонним расположением проводов.

Внимание: подключение ИК-пленки к розетке категорически запрещается.

Гарантировать полную безопасность поможет заземление системы электропитания.

Подключение без пересечения электропроводов.

Подключение терморегулятора

Саморегуляция системы происходит с помощью датчика температуры и терморегулятора. Датчик подключается к блоку штатным проводом, который запрещается удлинять — искажается сила сигнала. Порядок и схема подключения размещаются в инструкции, прилагаемой к блоку терморегулятора (у разных производителей они отличаются).

По завершении монтажа проводится пробный пуск. Если все выполнено правильно, можно приступать к укладке ламината.

Теплоизоляционные материалы

Пенополистирол – наиболее распространенный утеплитель для теплого водяного пола. Выпускается в виде обычных плит и профилированных. Обычные плиты используются для утепления пола под стяжку. Профилированные – для сухого монтажа теплого пола в качестве подложи.

Пенопласт – выпускается в виде плит. Имеет разный вес, уровень теплоизоляции и прочность. Используется как подложка под заливку стяжки. Его основной недостаток – низкая прочность. Он может сминаться под большим весом стяжки, мебели.

Пробка – редко используется для укладки теплого пола, так как подвержена гниению. Пробковые плиты чувствительны к влаге, но обладают хорошей теплоизоляционной способностью.

Минеральная вата – чаще всего используется для сухой укладки под фальшпол в деревянных домах. Производится в виде рулонов или матов. Минеральная вата легко сминается под весом. Поэтому не пригодна для укладки под стяжку.

Керамзит – представляет собой гранулы диаметром 5-40 мм. Обладает хорошими теплоизоляционными свойствами. Используется для утепления мокрого теплого и для теплоизоляции фальшполов.

Вспученный вермикулит – утеплитель с средними теплоизоляционными свойствами. Имеет размер гранул 0,5-3 мм. Часто используется в дополнение к керамзиту – позволяет заполнить промежутки между его гранулами и препятствует конвекции воздуха. Используется как утеплитель под стяжку и фальшполы.

Технология укладки электрического теплого пола

Основным условием при монтаже таких полов является строгое соблюдение нормативов. Для начала необходимо убедиться, что электропроводка в доме выдержит дополнительные подключения, уточнить максимально допустимую нагрузку на автоматы. При выборе обогревательных систем от 2 кВт специалисты рекомендуют использовать для подключения отдельный автомат. На электрощитке следует установить УЗО 30 мА.

УЗО 30 мА

При укладке системы в санузлах и ванных комнатах, нагревательные секции обязательно подсоединяются к проводнику заземления.

Есть определенные ограничения при укладке кабеля: площадь обогреваемого пола должна быть свободной от мебели и бытовой техники, исключение составляет мебель на высоких ножках (минимум 15 см). При разметке поверхности под укладку, следует делать отступ от стен, приборов и мебели на 5-10 см. Минимальный шаг раскладки равняется 8 см, ближе укладывать электрический кабель нельзя.

Подготовительный этап

Укладка электрокабеля требует наличия прочного основания с максимально ровной поверхностью. Не допускается наличие трещин, грибка, расслоений и других дефектов, которые способствуют быстрому разрушению чернового пола. Если на стяжке присутствуют перепады более 5 мм, рекомендуется использовать нивелирующие смеси для выравнивания.

Наливной пол для выравнивания стяжки

Заранее нужно подобрать и подготовить место для крепления датчика пола и терморегулятора. Терморегулятор должен крепиться на стене, в любом удобном месте, где он не будет мешать. Высота крепления может быть любой, но не меньше 30 см от пола. Если монтаж производится в ванной или туалете, терморегулятор обязательно выносится за пределы этих помещений.

Где установить термостат терморегулятор теплого пола

Определившись с местом, намечают на стене точку и проводят вниз вертикальную линию. Далее с помощью дрели и коронки высверливают в стене углубление под корпус прибора и продольную канавку под выходящие концы кабеля и датчик, который будет укладываться в гофре. К месту расположения терморегулятора следует сразу же подвести электропроводку, причем сечение провода подбирают в соответствии силе тока напольной системы.

Разметка положения штробы

Рекомендуется располагать терморегулятор на высоте более 30 см от пола

Сверление выемки под терморегулятор

Штробление

Рекомендуемые размеры штробы

Завершив прокладку кабеля, выметают строительный мусор и пыль, поверхность пола обрабатывают грунтовкой. Если пол сильно впитывает жидкость, грунтовка наносится повторно, после высыхания первого слоя. Теперь нужно выполнить разметку, обозначив линиями места, где будет установлена мебель, бытовые приборы, сантехника. Также следует сделать отступ от стен шириной 5-10 см и не меньше 10 см от труб центрального отопления, радиаторов, стояков.

Уборка

Грунтование пола

Монтаж теплого пола

Для монтажа потребуется:

• утеплитель;
• гидроизоляционный материал;
• монтажная лента;
• саморезы;
• дрель;
• монтажный нож;
• смесь для стяжки пола;
• строительный миксер;
• отвертка-индикатор.

Шаг 1. На пол по разметке укладывают фольгированный утеплитель отражающим покрытием вверх. Полосы утеплителя, уложенные встык, скрепляют скотчем.

Разметка

От витков провода до стены должно быть не менее 5 см

Не менее 10 см должно быть от крайнего провода до стены

Укладка фольгированного утеплителя

Полосы утеплителя фиксируют скотчем

Совет. Если под перекрытием холодный подвал, вместо рулонной изоляции берут плиты пенополистирола и укладывают сплошным слоем от стены до стены.

Шаг 2. Для фиксации нагревательного кабеля укладывают монтажную ленту, отступив от линии разметки 5-7 см. Ее закрепляют на полу при помощи дюбель-гвоздей, просверливая основание через утеплитель. Остальные отрезки ленты укладывают параллельно первой с шагом 50-100 см.

Расположение монтажной ленты

В отверстие забивают дюбель

Крепление монтажной ленты

На фото показано, как мастер закручивает саморез

Шаг 3. Приступают к монтажу теплого пола. Конец кабеля подводят к штробе, где будет установлен терморегулятор, и зажимают язычками монтажной ленты. Протягивают кабель по ширине пола, поочередно фиксируя в зажимах ленты, затем выгибают петлей и ведут уже в обратную сторону. Таким образом укладывают весь кабель в виде змейки.

Шаг укладки

Виток кабеля

Шаг укладки витков кабеля

Совет. В процессе монтажа следите за тем, чтобы изгибы петель не имели заломов, а между кабелем и стеной оставалось расстояние не меньше 50 мм.

Шаг 4. Завершив укладку, убедитесь, что концевые и соединительные муфты находятся на полу в месте подсоединения. Теперь монтажные концы кабеля необходимо вывести к терморегулятору и подключить.

Шаг 5. Датчик заводят в гофру так, чтобы его провода выходили из одного конца трубки, а корпус располагался в другом конце у выходного отверстия. Закрывают датчик специальной заглушкой, которая защитит прибор от попадания раствора при заливке.

Датчик заводят в гофру

Закрывают датчик специальной заглушкой

Шаг 6. Гофрированную трубку выводят по штробе в пол на расстояние 50-60 см от стены. Трубку нельзя гнуть сильно, минимальный радиус изгиба составляет 50 мм. Конец трубки, где расположен датчик, укладывают посередине между витками кабеля и закрепляют любым удобным способом. Провода датчика в гофре должны доходить до места установки терморегулятора.

Изгиб гофры

Положение датчика

Конец гофры закреплен

Шаг 7. Уложив нагревательный кабель и гофрированную трубку в штробу, канавку аккуратно заделывают раствором. Выступающие концы проводов следует заизолировать и подсоединить к терморегулятору. После этого проверяют соединения при помощи индикатора.

Схема подключения терморегулятора

Уложив гофру в штробу, нужно заделать углубление раствором

Шаг 8. Установив прибор в стену, осуществляют проверку системы. Для этого включают тумблер подачи напряжения примерно на 1 минуту и при помощи регулятора устанавливают определенную температуру. На лицевой панели должен включиться светодиод, а контур на полу начнет нагреваться.

Подключение терморегулятора

Проверка работоспособности

Шаг 9. Отключив питание, нужно нарисовать схему укладки электрокабеля, как прописано в гарантийных требованиях. На схеме нужно точно обозначить границы контура, расположение соединительных муфт, датчика.

Шаг 10. Готовят раствор для стяжки, разводя сухую смесь водой до нужной консистенции. Раствор наносят поверх труб, аккуратно разравнивая широким шпателем по поверхности. Толщина стяжки варьируется в пределах 30-50 мм. После заливки необходимо дождаться полного высыхания смеси, и только потом приступать к монтажу финишного покрытия. Включать обогрев пола в период высыхания нельзя, чтобы не спровоцировать растрескивание стяжки.

Стяжка пола

Укладка нагревательных матов выполняется по той же технологии с небольшими отличиями. Из-за того, что кабель уже идет закрепленным в секции, процесс занимает меньше времени и нет необходимости крепить монтажную ленту. Еще проще уложить пленочный пол, поскольку его не нужно заливать стяжкой.

Сплошной ИК пленочный теплый пол Hi Heat

Наглядно ознакомиться со всеми тонкостями такой укладки вы сможете, просмотрев видео.

Инструмент и расходные материалы

Для укладки пирога вам понадобятся:

1. Канцелярский нож;
2. Рулетка;
3. Пассатижи.

Для монтажа крепежа под трубы (в зависимости от типа крепежных элементов):

1. Перфоратор;
2. Дрель;
3. Шуруповерт;
4. Крестовая отвертка.

Монтаж металлических труб потребует:

1. Трубогиб;
2. Труборез;
3. Сварочный аппарат малой мощности;
4. Припой;
5. Флюс;
6. Опрессовочный инструмент;
7. Набор для развальцовки (возможно).

Для укладки пластиковых труб нужно:

1. Труборез;
2. Инструмент для опрессовки труб;
3. Аппарат для пайки труб (в зависимости от типа труб);
4. Клей и активатор (в зависимости от типа труб).

Для монтажа и сборки коллектора, подключения манометров, контроллера. Терморегулятора и насоса необходим:

1. Набор гаечных ключей;
2. Набор плоских и крестовых отверток;
3. Фум-лента;
4. Герметик.
