Самодельный распределительный коллектор отопления: инструкция по конструированию


Изготовление солнечного коллектора альтернативное отопление в своем доме

В последнее время возрос интерес рядовых обывателей к возобновляемым источникам энергии. Ввиду этого многие домовладельцы стремятся купить солнечный коллектор для отопления дома, который преобразовывает энергию Солнца для подогрева воды. Но не всегда решение солнечный коллектор для отопления купить в магазине является рациональным. Стоимость готового устройства далеко не бюджетная, поэтому такая покупка может сильно ударить по семейному бюджету.
Чтобы избежать трат, можно изготовить солнечный вакуумный коллектор для отопления самостоятельно. Различные солнечные коллекторы для отопления дома отзывы о которых носят положительный характер, имеют следующие конструктивные детали:

  • емкость для накапливания подогретой воды;
  • теплообменник;
  • прибор для сбора солнечной энергии;
  • изоляционный слой.

Материалы, из которых может быть изготовлен коллектор, очень разнообразны. Известны технологии самостоятельного производства солнечных коллекторов из полипропилена, обычных садовых шлангов, оконных рам, пластиковых бутылок, старых холодильных установок и прочих подручных материалов. Схема сборки коллектора напрямую зависит от типа выбранного материала, поэтому ее стоит изучать после того, как собственник определился с концепцией коллектора.
Самостоятельно изготовленные вакуумные солнечные коллекторы для отопления дома цена которых в магазине составляет 200 долларов и выше, могут использоваться в качестве полноценных источников обогрева.

Вакуумные солнечные коллекторы обладают рядом преимуществ:

  1. энергоэффективность;
  2. экологичность;
  3. автономия;
  4. доступность.

Изготовить традиционные распределительные или солнечные коллекторы для отопления дома своими руками несложно. Для этого не требуется больших материальных затрат, наличия сложного технологического оборудования и солидного опыта. Тем не менее, эти устройства, изготовленные собственноручно, в значительной степени оптимизируют систему отопления дома и помогут собственнику создать надежный, эффективный и равномерный источник обогрева своего жилища.

Солнечный коллектор — возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими, это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

  • змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
  • обрезки медной трубы с резьбой на 16 мм с одной стороны;
  • заглушки и вентили;
  • трубы для подключения к коллекторному узлу;
  • бак-накопитель с объемом от 50 до 80 литров;
  • деревянные планки для изготовления каркаса;
  • лист пенополистирола толщиной 30-40 мм;
  • стекло, можно взять оконное;
  • алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

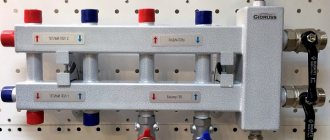

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллектор отопления что это такое, схема и изготовление своими руками

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Коллектор отопления что это такое, схема и изготовление своими руками
Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Коллектор отопления своими руками для полипропиленовых труб: поясняем суть

Определяющей задачей при проектировании автономной системы отопления является равномерное распределение теплового носителя. В комплекс теплотехнических мер для организации не только производительной, но и надежной линии обогрева входит обустройство такого контрольно-регулировочного узла.

При желании и соблюдении нюансов можно собрать распределительный коллектор отопления своими руками или же просто оплатить готовый вариант.

Роль коллектора в отоплении

При обустройстве водонапорного узла необходимо придерживаться правила: общая сумма диаметров всех ответвлений не должна быть больше диаметра подающей магистрали.

Применим этот закон и к системе отопления, но выглядеть будет следующим образом: выходной штуцер котла диаметром 1 дюйм допускается к применению в двухконтурной системе с трубами диаметром ½ дюйма.

Для дома, с небольшой кубатурой, что отапливается исключительно радиаторами, такого рода система считается производительной.

Комфортный температурный режим
Для подсобных помещений достаточно будет установить температурный режим в 10-15 °C, для жилых комнат комфортным будет режим до 23 °C, в контурах теплых полов – не больше 37 °C, иначе основное покрытие может деформироваться

На практике, частный коттедж оснащен более модернизированной отопительной схемой, где обустраиваются дополнительные контуры:

  • система теплый пол;
  • обогрев нескольких этажей;
  • помещений подсобного типа и т. д.

При подключении ответвления уровень рабочего давления в контурах становится недостаточным для качественного нагревания всех радиаторов соответственно и режим комфортной атмосферы будет нарушен.

В таком случае для разветвленной отопительной магистрали обустраивают балансировочный узел с помощью распределительного коллектора. Применяя этот метод, можно компенсировать остывание нагретого теплоносителя, что свойственно традиционным одно- и двухтрубных схем.

Посредством оборудования и запорной арматуры производится настройка необходимых показателей температуры теплоносителя для каждой из линий.

Основные характеристики коллекторной системы

Главное различие между коллекторным и стандартным линейным методом перераспределения теплового носителя – деление потоков на несколько независимых друг от друга каналов. Могут применяться различные модификации коллекторных установок, различающиеся комплектацией и размерным рядом.

Лучевая система
Нередко коллекторную схему отопления называют лучевой. Это связано с конструкционными особенностями гребенки. При осмотре устройства с верхней точки можно заметить, что отходящие от нее трубопроводы напоминают изображение солнечных лучей

Конструкция сварного коллектора достаточно проста. К гребенке, представляющей из себя трубу круглого или квадратного сечения, подключают необходимое количество патрубков, которые, в свою очередь, подсоединяются к индивидуальным линиям контура обогрева. Сама коллекторная установка сопрягается с главным трубопроводом.

Также устанавливается и запорная арматура, посредством которой осуществляется регулировка объема и температуры нагреваемой жидкости в каждом из контуров.

Распределительная гребенка
Коллекторную группу, укомплектованную всеми необходимыми деталями, можно приобрести в готовом виде или же собрать самостоятельно, что существенно снизит расходную смету при проектировании обогрева

Положительные стороны эксплуатации системы обогрева, в основе которой находится распределительный коллектор, следующие:

  1. Централизованное распределение гидравлической схемы и температурных показателей происходит равномерно. Самая простая модель кольцевой гребенки двух- или четырехконтурного типа может достаточно эффективно сбалансировать показатели.
  2. Регулирование рабочих режимов тепломагистрали. Процесс воспроизводится за счет наличия специальных механизмов – счетчиков-расходомеров, узла подмеса, запорно-регулировочной арматуры и термостатов. Однако их установка требует правильных расчетов.
  3. Удобство обслуживания. Надобность в проведение профилактических или ремонтных мер не требует отключения всей сети отопления. За счет задвижной трубопроводной арматуры, монтированной на каждый отдельный контур, можно легко перекрыть поток теплоносителя на требуемом участке.

Тем не менее есть и недостатки в такой системе. В первую очередь – повышается расход труб. Компенсация гидравлических потерь осуществляется посредством монтажа циркуляционного насоса. Его требуется устанавливать на все коллекторные группы. Помимо этого, это решение актуально исключительно в системах обогрева закрытого типа.

Модификации коллекторных узлов

Прежде чем приступать к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может быть монтировано в нескольких участках тепловой магистрали. Отталкиваясь от этого, подбирается необходимая комплектация, габариты и уровень автоматизации рабочего цикла.

В действительности для полноценной работы такого узла необходимо два устройства. С помощью гребенки производится распределение по контурам теплового носителя от центрального подающего трубопровода. Обратный коллекторный канал представлен механизмом сбора и точкой отправления остывшей жидкости в котел.

Коллекторное отопление
Схема коллекторного отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления прибора не влияет на количество значимых механизмов

Монтаж самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки стандартного обогрева с радиаторами.

Отличительными чертами обеих вариантов являются их размеры и комплектующие:

  1. Котельная. Сварная коллекторная группа изготавливается из труб с диаметром до 100 мм. На подаче устанавливается циркуляционный насос и запорные вентили. Обратное кольцо оснащается отсечными шаровыми кранами.
  2. Система теплый пол. Аналогичная комплектация присутствует и в этом узле подмеса. С его помощью удается существенно экономить на расходе теплового носителя, особенно если дополнительно установлены расходомеры.

Каждое из этих решений предусматривает индивидуальную схему монтажа. Правильная установка всех элементов может быть осуществлена только после детальных просчетов всех параметров рабочей точки.

Переходники
Гребенка может быть изготовлена из аналогичного материала, как и трубопровод. Если же отличается, для подключения коллектора будут использоваться переходники

Также есть отличия в требуемом количестве циркуляционных насосов. В котельной каждая линия оснащается этим прибором. Для полов с подогревом предусматривается установка только одного.

Проектирование распределительного узла

Универсальной схемы проекта обогрева лучевого типа просто нет. Каждый случай индивидуален, поэтому и комплектуется узел необходимыми приборами частным образом. Однако стоит ознакомиться с обобщенными рекомендациями и правилами.

Правила установки гребенки

Монтаж коллектора невозможен в квартире. Однако есть исключение из правил – в некоторых домах при обустройстве всех коммуникаций, монтируются дополнительные вентили, посредством которых и осуществляется подключение контуров отопления. Такое устройство позволяет осуществить индивидуальную разводку коллектора.

Общая канализационная система
Лучевая схема не подходит для городских квартир в многоэтажных домах, т. к. стояк является общим для всех помещений

Схематическое обустройство отопления должно быть составлено таким образом, чтобы расположение крана Маевского было на гребенке. Этот вариант считается оптимальным, т. к. со временем из контуров потребуется выпускать скопившийся воздух.

Особенности лучевой группы

Лучевая группа разводки обладает множеством особенностей, но часть из них свойственны и для отопления другой модификации:

  1. В комплектацию контура должен входить компенсационный бачок, с объемом более 10% от общего объема теплового носителя.
  2. Оптимальное месторасположение расширительного бака — на обратном трубопроводе перед циркуляционным насосом, т. к. здесь меньший температурный режим.
  3. Если используется термогидравлический распределить, схема проектируется так, чтобы бачок размещался перед главной помпой, отвечающей за принудительное перемещение воды в обвязке котла.
  4. Монтаж циркуляционного насоса осуществляется в строго горизонтальном положении. Если не придерживаться этого правила при первой же воздушной пробке прибор лишится охлаждения и смазочного материала.

Распределительная группа может быть собрана из различных материалов: полипропилен или металл. Подбор осуществляется исходя из навыков работы и наличия инструментов для соединения деталей.

Подбор труб
Оптимальная температура прогрева радиаторов в частном коттедже составляет 55-75 °C, давление до 1,5 атм. Рабочий режим теплого контура полов прогревается до 40 °C. Исходя из этих характеристик подбирается степень устойчивости труб

Также важным считается и процесс подбора труб для монтажа распределительной группы. Основные факторы, учитывающиеся при выборе элементов контура:

  1. Приобретение труб только как цельного элемента – в бухтах. За счет этого не выполняются соединения в разводке, монтированной под бетонной стяжкой.
  2. Термостойкость и степень прочности на разрыв должны определятся индивидуально, исходя из технических данных отопительной системы.

За счет предсказуемости рабочих характеристик автономного обогрева можно использовать полипропиленовые трубы. Они не имеют нежелательных соединений и продаются цельными линиями по 200 м.

Материал отличается термоусточивостью и способен выдерживать до 95 °C с допустимым уровнем давления на разрыв в 10 кг/1 см2.

Трубы и фитинги
Труба из нержавейки обладает высокой гибкостью. Радиус сгиба может равняться диаметру изделия. Установка производится по схеме: трубу необходимо направить в фитинг и зафиксировать гайкой

Для многоэтажного здания предпочтительно выбрать трубу-гофру из нержавеющей стали. Этот материал показывает отличные технические возможности, позволяющие справиться с такой нагрузкой:

  • разогретый теплоноситель до 100 °C, что более чем достаточно для отопительного контура;
  • давление до 15 атм.;
  • давление на разрушение до 210 кг/1 см2.

Фитинги, предназначенные для полипропилена, могут быть пластиковыми или изготовленными из латуни. Штуцерное соединение оснащено стопорным кольцом, которое нанизывается на трубопровод.

Важной характеристикой полипропиленовых труб считается память на механическую обработку в результате которой происходит пластическая деформация вещества.

Например, при растягивании труб экстендером и установки в разъем штуцера, через определенное время труба вернет свое прежнее состояние и обожмет деталь. Зафиксировать контакт можно стопорным кольцом.

Расчет отопительного коллектора

Изначально для изготовления термогидравлической гребенки понадобится рассчитать ее основные параметры – длину, диаметр сечения патрубков и количество веток тепловой магистрали. Просчитать эти характеристики можно самостоятельно или использовать специальное программное обеспечение.

Правило трех диаметров
Гидроразделитель будет полноценно выполнять свои функции только при соблюдении правила трех диаметров. Закон звучит следующим образом: диаметр монтированной гидрострелки должен втрое превышать этот параметр у патрубков

Гидравлический баланс конструкции – основное условие, требующее соблюдения. Применяя правило трех диаметров для гидроразделителя необходимо выполнить следующее действие – суммировать диаметр сечения подключаемых контуров.

В итоге получаем сумму, равную диаметру основной трубы, подключающейся к подающей линии. Задействование этого принципа снижает вероятность нарушения баланса всей системы обогрева.

В качестве места под распределительный узел используют специальный шкаф или корпус. При обустройстве системы необходимо придерживаться допустимого минимального расстояния между двумя теплопроводящими линиями входа и выхода – 6 диаметров.

Расчет диаметра гребенки
Все расчеты проекта термогидравлической гребенки заключены в исполнении важных правил: выдержать правильное расстояние между входящей и выходящей линией, позаботиться, чтобы сечение гребенки и расстояние между контурами равнялось трем диаметрам

Также актуален и вопрос корректного подбора производительности циркуляционного насоса. Для этого необходимо вычислить удельную норму водопотребления системы и, отталкиваясь от результатов, производить выбор помпы. Если схема осложнена несколькими гребенками, просчет выполняется для каждого отдельного контура и в общем для всей системы.

Самостоятельная сборка оборудования может быть осуществлена посредством трубы с любым видом сечения. Этот аспект не оказывает влияние на функционирование устройства, и не увеличивает местные потери. За счет циркуляционного насоса они будут компенсированы.

Правила подбора комплектующих

Выполнив все расчеты, следующим действием будет подбор необходимого комплекта механизмов. Самый простой набор состоит из запорной арматуры. Однако с таким устройством сложно регулировать мощность отдельных отопительных линий.

Для решения этой задачи на подающую гребенку устанавливают кран-буксы, посредством которых возможна плавная настройка. На обратный коллектор монтируют ротаметры.

Котельная коллектор
Параметры коллектора должны быть достаточными для удобного доступа к запорно-регулировочной арматуре. Средние показатели диапазона между контурами – 100-150 мм, межосевое расстояние между подающей и обратной гребенкой — 250-300 мм

Для теплых водяных полов схема комплектации будет отличаться. Для сборки потребуются такие элементы:

  1. Запорно-регулирующий клапан. Монтаж производится на соединительные патрубки. С помощью этой арматуры осуществляется полная или частичная остановка притока теплоносителя. Рекомендуется применять автоматическую модификацию.
  2. Ротаметры. Такие элементы монтируют на обратный коллектор. Они выполняют аналогичную функцию, как и предыдущий элемент, только в обратном трубопроводе.
  3. Узел подмеса. Посредством микширования потоков горячей и холодной воды оптимизируется заданный рабочий режим обогрева.

Комплект коллектора обязательно оснащается группой безопасности во главе с манометром, воздушным клапаном, термостатом и циркуляционным насосом. Он может быть дополнен сервоприводами, управление которыми воспроизводится через контрольный электроблок. Таким образом, работа системы может быть автоматизирована.

Тонкости самостоятельной сборки

Перед изготовлением коллектора необходимо составить схему с расположением всех элементов узла. В качестве материала изготовления лучше выбрать стальные трубы с квадратным типом сечения. Такой вид несложен в обработке, что существенно снижает трудозатраты на установку патрубков.

Изготовление сварного коллектора
Коллекторы из профильной трубы применяются в отопительной схеме объектов с большим количеством контуров и гидравлическим разделителем. Параметры трубы квадратного сечения – 80*80 или 100*100 мм

Поэтапный процесс производства сборной конструкции распределительного узла выглядит следующим образом:

  1. Разметка и раскрой основного корпуса. Согласно проектной схеме, необходимо сделать разметку профильной трубы. С помощью газового резака делают отверстия в отмеченных зонах.
  2. Подготовка соединений. На патрубках посредством плашки нарезается резьба.
  3. Укомплектовка. Далее подготовленные отрезки трубы приваривают к корпусу. Их фиксацию необходимо выполнять прихваткой точечной сварки. Затем при основной сварке заготовки привариваются по краям.
  4. Крепежные элементы. К блоку приваривают кронштейны для крепления.
  5. Очистка и финишное покрытие. После зачистки корпус грунтуется и покрывается жаростойкой краской для металлических изделий. Покраска подающего и обратного контура выполняется двумя разными цветами для удобства определения.

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима.

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одной фирмы.

Установка гребенки в отопительную систему

Первоочередная задача – проверка распределительного коллектора на герметичность соединений. Установка реализуется по проектной схеме. В зависимости от материала, используемого для изготовления основного блока, определяются условия подключения.

Установка гребенки
В сложные системы, где насчитывается много контуров различного назначения, необходимо устанавливать вертикальную трубу – гидрострелку. С ее помощью реализуется выравнивание давления, распределение прямого и обратного потоков теплового носителя

Выбор технологии подключения полностью зависит от модификации применяемого прибора.

Кроме выдержки уровня, при монтаже необходимо следовать и таким правилам:

  • котлы электрического и газового типа подсоединяются к верхним или нижним патрубкам;
  • в торцевой части конструкции монтируется циркуляционный насос;
  • подключение контуров может быть осуществлено вверху или внизу гребенки;
  • приборы косвенного обогрева и котлы, функционирующие на твердом топливе, должны подсоединяться в распределительную группу сбоку;
  • весь гидроразделительный узел для системы теплый пол размещается в защитном коробе — так снижается риск повреждения составляющих элементов коллектора.

На финишном этапе необходимо произвести контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Выводы и полезное видео по теме

Подробный технический процесс сборки коллекторной группы:

Готовые гребенки для обустройства теплого пола, оборудованные не всегда нужным функционалом, в следствии своей высокой стоимости недоступны для широких масс пользователей. Посмотрим, как собрать бюджетный вариант конструкции своими руками:

Реализация распределительной группы может быть выполнена и с помощью полипропиленовых труб. Как это сделать, можно узнать из видеосюжета:

Правильный подбор всех составных элементов и монтаж коллекторного узла – залог эффективной и надежной работы отопительной магистрали. За счет минимального количества соединений возможность протечек сведена к минимуму. Особый комфорт приносит возможность контроля и настройки каждого контура отопления.

Подготовительные работы

Перед тем, как сделать коллектор отопления распределительный своими руками, необходимо запастись инструментами и выполнить ряд расчетов – определить длину гребенки, число контуров теплоснабжения и внутреннее сечение подключаемых патрубков

Важно чтобы в конструкции был соблюден гидравлический баланс. Для этого надо удостовериться, что пропускная способность патрубков коллектора соответствует сумме таких же характеристик подключаемых контуров

Это является залогом надежности и долговечности коллектора.

Корректный расчет коллектора отопления можно провести самостоятельно с помощью специальных программ, или же воспользовавшись услугами теплотехников. Стоит отнестись к расчетам щепетильно, поскольку их корректность определит правильность сборки коллектора.

После проведения расчетов собственнику дома стоит заготовить комплектующие детали:

  1. краны со штоком;
  2. расходомеры;
  3. запорно-регулирующая арматура ;
  4. трубы с различным диаметром.

Также процесс самостоятельного изготовления коллектора предусматривает наличие определенного инструмента для работы:

  • строительный уровень;
  • сварочный аппарат;
  • болгарка;
  • расходные материалы для пайки;
  • защитная экипировка (очки, перчатки, спецовка).

Коллектор устройство и принцип работы

Узел представляет собой элемент в виде гребенки, от которой отходят выводы для подключения приборов отопления. Количество выводов может быть разным. При необходимости элемент можно нарастить дополнительными отводами. На коллектор могут быть установлены водосливные и воздуховыпускные клапаны, а так же счетчики тепла. Выводы могут оснащаться регулировочными или отсекающими кранами, что дает возможность регулировать либо отключать поток теплоносителя. Устройство устанавливается в отопительную систему в виде коллекторного блока, в который входит обратная и подающая гребенка, оборудованные выпускными вентилями и соответствующими кранами.

Функционирует коллекторная система отопления достаточно просто. Теплоноситель, разогретый котлом до нужной температуры, поступает в подающую гребенку. Здесь он распределяется между отопительными приборами. К каждому из них прокладывается трубопровод, по которому и направляется теплоноситель. В радиаторе, отдавшая часть своего тепла, жидкость частично охлаждается, и по другой трубе поступает в обратную гребенку и оттуда – к котлу. Такое распределение способствует равномерному разогреву радиаторов, поскольку к каждому из них подходит отдельная подающая труба.

Коллектор отопления что это такое, схема и изготовление своими руками
Теплоноситель, разогретый в котле, уходит к подающему коллектору, где распределяется по трубам, подходящим к каждому радиатору. Остывшая жидкость через обратный коллектор направляется снова в котел

Обратите внимание! Распределительная гребенка системы отопления, установленная на каждом этаже отапливаемого здания, позволяет получить поэтажные отдельные отопительные контуры с автономным управлением. Если возникает необходимость, можно отключить отопление всего этажа или только несколько приборов, чем существенно облегчается обслуживание и ремонт системы

На функционирование всей конструкции это совершенно не повлияет. Использование коллектора повышает эффективность работы оборудования, поскольку на его выводы можно установить устройства, регулирующие температуру и напор теплоносителя, а так же расходомеры.

Виды

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Классификация

Поскольку устройство раздаточного узла не слишком сложное, выделить какие-то принципиально отличные его виды не удастся. Хотя производители предлагают классифицировать гидрораспределители по назначению: для монтажа в котельной, для теплых полов или подключения батарей отопления. На самом деле принцип работы коллектора при этом не меняется, и разница может заключаться только в количестве «зубцов» гребенки (2-12), а также особенностях материала ее изготовления:

1. Сталь – распространенный вариант, выдерживающий напор до 10 атм. Отличается демократичной ценой и обилием подделок на рынке, особенно в среде нержавеек.

2. Медь – спокойно держит до 30 атм при сумасшедшем нагреве в +600 °С, но далеко не всякая отопительная система сможет с ней «подружиться». Если в контуре есть алюминиевые элементы, от такого коллектора придется отказаться.

3. Полимеры – самый дешевый и слабый вид гребенок, который изготавливается из полипропилена. Они работают в обвязке с давлением, не превышающим 6 атм, и подходят только для теплых полов.

4. Латунь – дорогой и надежный металл для отопительной техники. Не боится коррозии и выдерживает напор до 14 атм.

Дополнительные вспомогательные устройства несколько расширяют ассортимент гребенок, увеличивая их функциональность. Это могут быть элементы контроля, запорная арматура, смесители, встроенные датчики и автоматические системы управления. Чем сложнее распределительный коллектор отопления, тем выше его цена. С другой стороны, все это оборудование, так или иначе, придется купить отдельно, и лучше, чтобы оно уже поставлялось в комплекте – подогнанное по размеру и не требующее самостоятельной установки.

Выбор труб

До начала работ, непосредственно связанных с созданием системы теплоснабжения, требуется выполнить согласования основных параметров трубопроводов. Прежде всего, источник тепловой энергии, входы и выходы в коллектор, а также трубопровод должны быть одного диаметра. В противном случае при использовании труб разного диаметра применяют переходники. Их установка требует дополнительных материальных затрат и времени для проведения монтажа.

Трубы подачи и обратки, по которым движется жидкий теплоноситель, делают из разных материалов, но специалисты рекомендуют пользоваться полипропиленовыми трубами (подробнее: «Монтаж системы отопления из полипропиленовых труб своими руками «).

Коллектор отопления что это такое, схема и изготовление своими руками

Их преимущество заключается в доступности, практичности и простоте использования при проведении монтажных работ. Подбор труб из полипропилена следует выполнять на основе гидравлических расчетов.

Несоблюдение требуемых диаметров для труб приводит к таким негативным последствиям как:

  • нарушение циркуляции теплоносителя;
  • завоздушивание отопительного контура;
  • неравномерный обогрев.

Назначение коллектора отопления

В любой отопительной системе должно соблюдаться одно важное правило – диаметр выходящего из котла патрубка должен совпадать или быть немного меньше суммарного диаметра всех контуров, подключенных к этому котлу. Несоблюдение этого правила стабильно приводит к неравномерному распределению теплоносителя

Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

  • Радиаторное отопление;
  • Теплый пол;
  • Бойлер косвенного нагрева, обеспечивающий горячее водоснабжение.

Диаметры патрубков на выходе из котла и на входе каждого из этих потребителей могут совпадать, вот только суммарное значение последних будет на порядок больше. В результате возникает очень простое явление – котел, даже если он работает на полную мощность, попросту не способен одновременно обеспечить работу всех подключенных к нему контуров. Из-за этого и происходит снижение температуры в доме.

Коллектор отопления что это такое, схема и изготовление своими руками

Конечно, можно попытаться использовать все контуры по очереди, чтобы они не нагружали котел одновременно. В теории такие меры кажутся возможными, но на практике они оказываются не более чем полумерами – в конце концов, постоянное «жонглирование» контурами нельзя назвать атрибутом комфортного проживания в доме.

Чтобы избавиться от подобных проблем, в систему нужно установить распределительный коллектор. Обычно для изготовления таких коллекторов используются трубы из нержавеющей стали, но можно использовать и другие варианты – например, нередко встречаются полипропиленовые коллекторы для отопления.

Сама конструкция представляет собой устройство с набором патрубков для входа и выхода теплоносителя, а также его разделения по отдельным контурам. Регулировка всех рабочих параметров осуществляется при помощи запорной арматуры, которой комплектуется любой коллектор.

Коллектор отопления что это такое, схема и изготовление своими руками

Главная функция распределительного коллектора отображена в его названии – он распределяет теплоноситель по отдельным контурам, причем интенсивность его подачи можно настраивать на каждом патрубке. В результате получается несколько полностью независимых друг от друга контуров, каждый из которых работает в собственном температурном режиме.

Конечно, всегда есть возможность упростить себе работу и приобрести готовый коллектор, но у такого решения есть недостатки.

Так, производство коллекторов отопления на заводе попросту не может учесть особенности каждой отопительной системы, поэтому придется компенсировать характеристики коллектора дополнительными элементами – а это лишние затраты. Самодельные устройства могут проигрывать заводским в универсальности, но зато они гораздо лучше подходят для обустройства индивидуальных проектов.

Полисервис — Москва: Инженерные коммуникации и трубопроводы

Почему нам доверяют

1. Продаём проверенный товар. Мы официальный представитель ПГ Gidruss. Это отечественный производитель с хорошей репутацией в России и ближнем зарубежье.
2. Исходим из ваших возможностей. У каждого покупателя свои запросы, мы понимаем это и предлагаем варианты по вашему карману. Бережливым – бюджетные варианты из углеродистой стали. А тем, кто не хочет экономить – гидрострелки и коллекторы из нержавеющей стали.

3. Комплектуем. По вашему желанию подбираем расходомеры и другие изделия для монтажа обвязки.

4. Сотрудничаем с компаниями и индивидуальными покупателями. К нам обращаются как юридические, так и физические лица. Каждому подбираем изделия по потребностям.

5. Принимаем заказы на изготовление нестандартных моделей. Когда в каталоге нет подходящей модели, рассматриваем вариант штучного производства.

Что такое и зачем нужна гидрострелка?

Гидрострелка это металлическое или пластиковое изделие полое внутри. По форме напоминает вытянутый прямоугольник или небольшую «бутылку» с приваренными патрубками. Их комплектуют резьбой, а всё вместе формирует вход-выход, к которым подключается потребитель

Без гидрострелки нельзя обойтись в котельной частного дома или коттеджа на несколько хозяев. Поэтому, если в вашей системе отопления больше двух потребителей (радиаторы, теплый пол, мойка и т.д), покупки гидравлического разделителя или проще говоря гидрострелки не избежать.

Установка данного устройства решит следующие задачи

  • Баланс температуры и давления в контурах.
  • Защита котла отопления от гидравлического удара, связанного с резкими перепадами температур
  • Равномерное разделение и подмешивание рабочей жидкости
  • Вывод шлама и воздуха из трубопроводов системы

В паре с гидрострелкой котёл работает более ровно. Такой страховщик незаменим для дорогих моделей. Для сравнения: цена гидравлической стрелки начинается от 4 тыс. руб., тогда как ремонт или новый котёл обойдётся в несколько десятков тысяч рублей, а то и больше.

За гидрострелкой не забудь про коллектор !

В нашем каталоге несколько разделов с коллекторами отопления. Формально коллектор представляет собой гребёнку с выходами, к которым подключаются потребители. В нашем случае коллектор идёт с гидрострелкой, в результате получается балансировочный коллектор. С точки зрения эффективности такая конструкция в разы лучше гидрострелки.

В одном изделии сочетается целый список полезный функций

  • Разделение потоков
  • Равновесие температур на разных ветках
  • Предупреждение гидроудара
  • Возможность монтажа сложных отопительных систем, контролируемых автоматикой.
  • Монтаж коллектора облегчит ремонт. Если неполадка случится с одним из потребителей, достаточно отключить только его, а не всё водоснабжение.

ПОКУПАТЬ У НАС НЕ ТОЛЬКО ВЫГОДНО, НО И ПРИЯТНО!

В нашем каталоге вы найдёте более двух сотен товарных позиций, в том числе, и те, которые попросили добавить нас заказчики. Мы постоянно мониторим рынок, чтобы предложить вам приемлемые цены и качественные изделия.

Остались вопросы? Отправляйте заявку на Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. или Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Звоните +7

Время работы

10:00-20:00

Наши реквизиты:

ИП Конюкова А. П.

ИНН/ОГРН 744715936671/315744800001380

454138, Челябинская обл, Челябинск г, Красного Урала ул, строение 25, ГСК «Красноуралец», влд. № 10

Мы поможем Вам рационально распределить тепло в вашем доме!

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

  • Основное отопление – радиаторная система.
  • Теплые полы.
  • Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

  1. Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
  2. Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Внимание! Если вы являетесь обладателем большого многоэтажного дома, то рекомендуется на каждый этаж устанавливать отдельный распределительный коллектор

Зачем вообще нужен распределитель?

В доме, где установлено несколько контуров отопления, распределительный коллектор просто необходим. Если суммировать диаметр входа каждого контура и сравнить с диаметром трубы подключения котла, станет очевидным, что последний показатель значительно меньше. Например, патрубок настенного газового котла чаще всего имеет диаметр ¾ дюйма. Допустим, к нему подключают:

  • систему радиаторов;
  • систему теплого пола;
  • бойлер косвенного нагрева.

Диаметр подключения каждого потребителя составляет 1 дюйм. Будет ли теплоноситель успевать поступать через выход в ¾ дюйма на три входа по 1 дюйму? Ответ очевиден: в ходе эксплуатации такой системы вполне естественно возникает дефицит теплоносителя при включении одновременно всех контуров отопления.

Например, радиаторная система работает нормально, но при включении дополнительной системы теплого пола наблюдается снижение температуры, воздух в помещениях не прогревается. Говоря проще, горячая вода поступает в систему недостаточно быстро.

Распределительный коллектор позволяет полностью контролировать работу отопительной системы частного дома и настраивать ее под конкретные потребности и желания владельца

Для решения проблемы понадобится установить распределительный коллектор. Это специальная металлическая гребенка, на которой установлен ряд устройств ввода-вывода для каждого отдельного контура отопления. Коллектор позволяет регулировать объемы теплоносителя, поступающего в систему, его температуру, давление в системе и т. п. С помощью этого устройства можно осуществлять централизованный контроль за процессом обогрева каждого отдельного помещения, снабженного собственным контуром отопления.

Через распределительный коллектор подключают:

  • системы теплого пола;
  • радиаторные системы;
  • конверторы;
  • панельные системы отопления и т. п.

В распределительном коллекторе имеются подающий и возвратный отделы, которые связаны друг с другом. Подающий коллектор позволяет управлять собственно подачей горячего теплоносителя к каждому конкретному контуру отопления. Это очень удобно, поскольку в случае поломки не нужно отключать всю систему, можно перекрыть только отдельный контур и произвести необходимый ремонт. Возвратный отдел коллектора необходим для регулирования давления на определенном участке системы, чтобы качество отопления достигло заданного уровня.

Не стоит пытаться исправить ситуацию, устанавливая дополнительные циркуляционные насосы или специальные клапана. Они не помогут заполнить систему отопления достаточным количеством теплоносителя. А вот распределительный коллектор с этой задачей справляется вполне успешно. Обратите внимание, что в большом доме, имеющем два или более этажей, рекомендуется использовать отдельный распределительный коллектор для каждого этажа.

Обратите внимание на материал, где подробно рассматривается принцип работы коллекторной системы отопления и её устройство: .

Виды коллекторов в системе отопления.

Коллектор для систем отопления может быть следующих видов:

  • Распределительный — представляет он из себя трубу круглого или квадратного сечения с отводами. Отводы имеют различный диаметр резьбы. К отводам большего диаметра подключается котел, а к отводам меньшего диаметра приборы отопления. Один такой коллектор устанавливается на подающую трубу, второй на обратную. Смотрим на фото:
  • Балансировочный — объединяет в себе два распределительных коллектора и гидрострелку (гидравлический разделитель ). Это уже готовое к установке в систему изделие, к которому остается только присоединить все остальное оборудование. Выглядит это все следующим образом:

Теперь рассмотрим внимательнее их внутреннее устройство.

Где лучше установить оборудование

Идеальным вариантом будет выбор места для установки коллектора во время проектирования системы отопления. Если в здании несколько этажей, на каждом отводится место для коллекторного блока. Чаще всего под него обустраивают нишу в стене, расположенную на небольшой высоте от пола. Она должна находиться в помещении, защищенном от избыточной влажности. Это может быть кладовка, коридор и т.п.

Устройство может быть закреплено прямо на стену, если оно устанавливается в подсобном помещении, или размещено в специальном коллекторном шкафу. Шкаф представляет собой металлический ящичек с дверцей и выштамповкой, предназначенной для подведения труб, в боковых стенках. Внутри оборудования могут быть предусмотрены специальные крепления для коллекторного блока. Можно найти накладной или встраиваемый вариант шкафа.

Грамотно установленная коллекторная разводка водяного отопления гарантирует надежность и эффективность системы. Вероятность протечек, благодаря малому количеству соединений и тройников, сводится к минимуму. Также возможна скрытая разводка, не нарушающая эстетику помещения. А кроме того согласитесь, очень удобно регулировать температуру нагрева каждого радиатора и всего помещения в целом. Надежная система станет настоящей находкой для тех, кто высоко ценит собственный комфорт.

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

  • Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
  • Уголки. Область применения – изготовление угловых участков магистралей;
  • Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
  • Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Перед началом процесса пайки рекомендуется рассчитать количество всех расходных материалов: труб, фитингов и запорной арматуры. Для этого составляется схема теплоснабжения с указанием комплектации каждого узла.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

  1. Обезжирить место пайки на патрубках.
  2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
  3. Включить паяльник и выставить его на определенную температуру.
  4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
  5. После определенного промежутка времени состыковать патрубок и муфту между собой.
  6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Коллектор отопления что это такое, схема и изготовление своими руками

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Для небольшого объема работ можно приобрести непрофессиональный паяльник стоимостью до 600 руб. С его помощью можно спаять систему теплоснабжение из полипропилена для небольшого дома или квартиры.

Сделать самостоятельно

Распределительный коллектор для отопительной системы можно сделать самостоятельно из полипропилена или металла. На функциональность выбор материала не влияет, поэтому следует выбирать материал, который проще монтировать самостоятельно.

Для монтажа коллекторного узла из полипропилена необходим специальное устройство для сварки полипропиленовых труб, для металлического — сварочный инвертор и навыки работы с ним.

Расчет и распределение контуров

  • теплые водяные полы в каждом отдельном помещении;
  • отопление помещений, температура в которых отличается от остальных в большую или меньшую сторону;
  • отопление каждого отдельного этажа и крыла дома.

Геометрические размеры коллектора должны обеспечивать легкость и удобство доступа к запорной и регулировочной аппаратуре каждого отводка. В среднем расстояние между отводками рекомендуется выдерживать в пределах 10-15 см, между подающим и обратным коллектором — 20-30 см.

Трубы для подключения отопительных радиаторов обычно делают диаметром ½ дюйма, сам коллектор — 1-1½ дюйма, согласуя их с диаметром патрубков котла. При подключении газового или электрического котла допускается верхнее и нижнее подключение подающей и обратной трубы, для твердотопливных — только боковое.

Узел из полипропилена

Его выполняют из обрезков и остатков труб из полипропилена с использованием фитингов. Трубы сваривают с помощью специального аппарата. Для подающего и обратного коллектора используют полипропиленовую трубу Ø32 мм и тройники 32/32/16 мм, соединяя их с помощью аппарата для сваривания полипропилена. Режим подбирают заранее на обрезках труб.

На одном конце устанавливают тройник 32/32/32 мм, к которому снизу подсоединяют сливной кран, а сверху — воздушный клапан. На другом конце коллектора ставят вводной вентиль, к которому подключают подающую или обратную трубу, идущую к котлу.

К отводкам на 16 мм на подающем коллекторе подсоединяют запорные вентили, а на обратном — расходомеры. Полученные узлы крепят к стене кронштейнами.

Узел из латунных фитингов

Аналогичным образом можно собрать коллектор из готовых латунных фитингов: тройников, вентилей. Их собирают на льняную паклю или на жидкий фиксатор по заранее подготовленной схеме. Достоинства такого коллектора — небольшие размеры и низкая цена по сравнению с готовой коллекторной группой. Но сборка требует внимательности и аккуратности, иначе в процессе эксплуатации возможны протечки.

Видео: коллекторные узлы из полипропилена и латуни своими руками

Из профильной трубы своими руками

Самая сложная конструкция распределительного коллектора — сварная, выполняемая из трубы квадратного и круглого сечения. Такие коллекторы используют для отопления больших объектов с множеством контуров и гидрострелкой — распределителем потоков.

Для изготовления коллектора используют профильную трубу 80х80 или 100х100 мм, а также трубы круглого сечения расчетного диаметра. Технология и пошаговая инструкция изготовления коллектора приведены ниже.

  • Необходимо подготовить эскиз будущей системы отопления. Для этого нужно определить все подключаемые контуры и диаметры труб, а также дополнительно подключаемое к ним оборудование — расходомеры, манометры, циркуляционные насосы.
  • На листке миллиметровки или листке в клетку в масштабе выполнить чертеж коллекторного узла, выдерживая необходимые для удобства монтажа расстояния. Между патрубками расстояние рекомендуется делать 10-20 см, между коллекторными узлами — 20-30 см. На чертеже нужно указать не только расстояния, но и диаметры патрубков.
  • Определиться с местом установки коллекторной группы и вспомогательного оборудования: расширительного бака, насоса, группы безопасности котла, бойлера. Проверить габаритные размеры и убедиться в возможности установки коллекторной группы без помех другому оборудованию.
  • Профильную трубу размечают в соответствии со схемой.
  • Газовым резаком выполняют отверстия по разметке.
  • К ним приваривают патрубки — небольшие отрезки трубы круглого диаметра с заранее нарезанной резьбой. Сначала прихватывают точечной сваркой, а затем проваривают по контуру и тщательно защищают швы.
  • К полученному блоку приваривают крепежные кронштейны.
  • Полученную коллекторную группу зачищают от окалины, загрязнений, ржавчины, после чего грунтуют и покрывают термостойкой краской по металлу. Для удобства обслуживания подающий и обратный контуры лучше красить в разные цвета, традиционно — красный и синий.

Процесс изготовления распределительного коллектора из профильной трубы показан в видео.

Для сложных систем с большим количеством контуров разного назначения рекомендуется ставить гидравлическую стрелку, которая распределит и выровняет прямой и обратный потоки теплоносителя до безопасного давления и температуры.

Видео: гидравлическая стрелка, назначение и принцип работы.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

  • Количество контуров, куда будет направлен теплоноситель.
  • Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
  • Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
  • Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

  • Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
  • Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
  • Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

  • По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
  • Они соединяются по конструкции чертежа в соответствии с назначением каждой.
  • Соединение производится при помощи сварочного аппарата.
  • Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
  • Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
  • Коллектор надо покрасить и высушить.
  • Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Металлические коллекторы

Коллекторы отопления часто делают из металла. За основу берут стальные профили толщиной около трёх миллиметров. Их выпускают в основном специализированные заводы, поэтому подделать практически невозможно. Клеймо ГОСТ указывает на соответствие государственному стандарту. В почёте у мастеров конструкционная и нержавеющая сталь. Гребенки получаются крепкими, увесистыми и долговечными.

Прежде чем приступать к сварке, рисуют конструкцию будущего модуля

На эскизе указывают все размеры, условно обозначают арматуру и другие составные обвязки. Чем подробнее, тем лучше. Это даёт общее представление о том, как рационально организовать свою работу. Многое зависит от мощности котла, количества и расположения потребителей.

Это интересно. Электрические и газовые котлы подключают к коллектору сверху или снизу. Но если в системе предполагается циркуляционный насос, то котел выводят только с торца, как и бойлер косвенного нагрева. С контурами проще, их в любом случае располагают либо вверху, либо внизу гребенки.

Согласно размерам, указанным на чертеже, выбирают профили, трубы и резьбы. Соединяют заготовки при помощи сварочного аппарата.

Места стыка дополнительно защищают и обезжиривают. Готовое изделие нужно непременно проверить на течь. В один патрубок наливается горячая вода, остальные заглушаются. Если где-то появились признаки протекания, проводят дополнительную обработку. Готовое изделие окрашивают водостойкой эмалью с лаком, порошковой краской или шлифуют до блеска на специальном станке.

Плюсы

  • Надёжность. Стальные гребенки стойко переносят все внешние нагрузки, в том числе механические.
  • Герметичность. Сварные швы держат форму максимально долго.
  • Аккуратность. Благодаря жёсткой структуре металла конструкция выглядит более компактной.
  • Эксплуатация. Сохраняет характеристики не менее 10 лет.
  • Функциональность. Выполняет несколько задач сразу.

Минусы

  • Высокая цена. В сравнении с полиэтиленовыми коллекторами, металлические обойдутся в несколько раз дороже.
  • Вес. Масса устройства начинается от пяти килограмм.
  • Продолжительный монтаж. Сборка потребует больше затрат, как физических, так и временных.
  • Строгая последовательность. Чтобы сделать по-настоящему качественный коллектор, нужно соблюдать определённый алгоритм, что для неподготовленного мастера довольно сложно.

Надеемся, мы хоть немного помогли вам. В следующий раз, когда будете думать, какой коллектор лучше, просто вспомните наш обзор и действуйте.

Лучевая схема и теплый пол

Лучевая схема позволяет совмещать самодельный коллектор для отопления и систему «теплый пол». Но такая конструкция имеет ряд особенностей.

До того, как приступить к работе по ее созданию, необходимо с ними ознакомиться:

  • установка коллектора отопления должна производиться при условии, что он будет снабжен регулировочными вентилями и термостатическими клапанами на абсолютно всех контурах;
  • при разводке труб для системы теплообеспечения «теплый пол» непременно используют электротепловые приводы и термостатические головки. Благодаря данным устройствам, «теплые полы» смогут быстро реагировать на изменение температурного режима и поддерживать необходимый микроклимат в каждом из помещений;
  • вариант для обустройства распределительной системы бывает разным – типовым (выполненным по стандартной схеме) и индивидуальным. Особого внимания заслуживает последний способ. В данном случае котел работает в нормальном режиме без значительных температурных скачков, а топливо расходуется экономно.
Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
