Как настроить коллектор валтек с расходомерами для теплого пола

Что такое коллекторы для теплого пола и зачем они нужны

Водяной подогрев пола требует укладки большого количества труб. Так как трубы используются небольшого диаметра, они имеют высокое гидравлическое сопротивление. Чтобы котел мог «продавить» теплый пол и чтобы пол был более-менее равномерно прогрет, длина одной трубы ограничена. Теоретически максимальная длина одного контура (трубы) составляет 120 метров. На практике советуют делать не более 70-90 метров. Даже на 90 метрах, пока вода добежит до конца трубы, значительно остывает.

Коллектор Valtec нужен для подключения контуров к трубопроводу подачи и обратки

Так вот, таких контуров даже в одной комнате может быть несколько. А если подогрев делать в нескольких комнатах? А если еще и этажей несколько? Может набраться десяток контуров или даже больше. Все зависит от площади подогрева. Все эти трубы к котлу напрямую не подключишь. Вот для этого и нужны коллекторы — для подключения контуров теплого пола. В самом простом варианте коллектор — это две трубы — на подаче и на обратке — с приваренными к ним отводами. К этим отводам и подключаются контуры теплого пола. Могут еще стоять запорные клапаны, чтобы можно было перекрывать подачу воды в конкретной петле.

Не Валтек, но один из самых простых коллекторов. Только отводы и запорные клапаны

Но подача и сбор теплоносителя — не все функции, которые обычно выполняет коллектор. Длина подключаемых к коллектору контуров может значительно отличаться. Если коллектор — просто отводки труб, в более короткие и более длинные поступает одинаковое количество теплоносителя. Это приводит к тому, что местами пол слишком горячий, местами — холодный. Чтобы можно было регулировать температуру (опосредованно) ставят расходомеры или регулировочные вентили. Они позволяют в ручном или автоматическом режиме сбалансировать потоки так, что температура пола во всех зонах практически одинаковая. С их помощью можно сделать в конкретной зоне потеплее. Но не потому что так получилось, а потому что так хочется.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

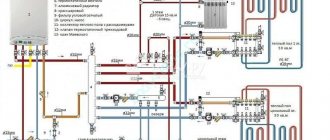

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Комплектация и возможности

Под маркой Valtec продукцию выпускает итальянская фирма. На рынке России они с 2003 года, так что наши реалии знают уже не понаслышке. Выпускается обширный ассортимент сантехнических инженерных приспособлений и устройств. И коллекторы для теплого пола среди них.

Общее описание

Коллектор теплого пола Valtec сделан из латуни или нержавеющий стали. Вернее, чаще всего, корпус сделан из нержавеющей стали, а «начинка» — из латуни. В каталоге называются они коллекторным блоком, так как идет пара устройств — на подачу и в обратный трубопровод. Комплекты в сборе оснащены:

• на подающей гребенке стоят расходомеры;
• на обратном трубопроводе — ручные запорные клапаны.

Внизу — подача и тут стоят расходомеры. Вверху — обратный трубопровод, установлены ручные клапаны
В таком варианте при помощи расходомеров можно отрегулировать поток теплоносителя в каждой из петель, а ручные клапаны на обратном трубопроводе служат для блокировки циркуляции. Но данная комплектация может быть автоматизирована. Для этого на ручные клапаны ставят сервоприводы, которые подключаются к установленным в помещениях терморегуляторам. Таким образом, можно поддерживать постоянную температуру пола или воздуха. Зависит от того, где установлены датчики тепла, потому что терморегулятор реагирует на их показания.

На коллектор Valtec также ставится автоматический отводчик воздуха. Это устройство, которое позволяет удалять попавший в теплоноситель воздух в автоматическом режиме.

Ассортимент

Все коллекторные блоки для теплого пола Валтек можно разделить на две группы: с настроечными расходомерами и без них. Всего три варианта в первой группе и два во второй, но в каждом количество подключаемых отводов от двух до двенадцати.

• С расходомерами на подаче VTc.594.EMNX. Корпус — нержавеющая сталь AISI 304, фитинги — латунь CW617N, уплотнители — EPDM 70Sh, количество выходов — от 2 до 12. Рабочее давление 8 Бар, условный диаметр коллекторов — 1 дюйм, выходы — наружная резьба 3/4″, подсоединение — евроконус. Цена — от 9 тыс. руб. (на 2 выхода), до 25 тыс. (на 12 выходов).
• VTc.589.EMNX. Коллектор для систем с пропиленгликолем. Корпус — нержавеющая сталь AISI 304, латунные фитинги и уплотнители из этилен-пропиленового каучука (EPDM 70Sh). Рабочее давление 9 Бар, температура теплоносителя не выше 90°C. Условный диаметр коллекторов — один дюйм, выходы на 3/4 дюйма евроконусом.


  Таблица совместимости разных коллекторов Valtec с комплектующими

• VTc.596.EMNX. Латунный коллектор Valtec (латунь CW617N) с никелированным покрытием. Уплотнители EPDM 70Sh, фитинги из той же латуни. Рабочее давление 10 Бар, выходное подсоединение — евроконус, диаметр 3/4″. условный диаметр коллектора 1 дюйм, количество выходов от 3 до 12. Цена от 12 тыс. руб. за 3 выхода, до 38 тыс. руб. за 12 выходов;
• условный диаметр коллектора 1 и 1/4 дюйма, количество выходов от 4 до 12. Цена от 9 тыс. руб. за 4 выхода, до 45 тыс. руб. за 12 выходов.

В базовую комплектацию входят заглушки коллекторов, автоматические воздухоотводчики, дренажные краны (для заполнения или слива теплоносителя), кронштейны для установки.

Как балансировать параметры работы системы?

Первичная регулировка контуров теплого пола по расходомерам предусматривает использование специальных балансировочных клапанов. Этот элемент способствует выравниванию давления между контурами для теплоносителя. Термостатические клапаны позволяют осуществлять оперативную регулировку параметров.

Настраивается балансировочное оборудование следующим образом:

• открывается крышка с помощью ключа диаметром 5 миллиметров;
• клапан максимально закручивается;
• устанавливается заданное число оборотов в соответствии с данными предварительного расчета;
• кольцо для стопора закручивается с помощью шестигранного ключа, диметр которого составляет 6 миллиметров.

При отклонении от стандартов технологии вы можете повредить устройство клапанов, что приведет к возникновению проблем в работе оборудования.

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

Коллектор Valtec с расходомерами настраивать легче

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Как устроен расходомер Валтек

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

• Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.
• Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.


  Выставление расходомера с фиксирующим кольцом

• Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.
• Крутим в обратную сторону, выставляя требуемое значение.


  Выставление расходомера без фиксатора

• Если есть фиксирующая втулка, закручиваем ее до упора.
• Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше. Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку.

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

• На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с. Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.


  При равной длине потоки могут быть разными. Зависит от требований (основное отопление или дополнительное) или напольного покрытия

  Читайте также:  Как выбрать жидкость для тёплого пола?
• Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
• По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

В случае, если на самой длинной петле поток должен быть ниже максимально возможного, выставляем на ней требуемое значение (хоть 3 м/с, хоть 2 м/с). Остальные пересчитываем используя эту величину потока.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Составные части

Всего коллектор содержит две трубы:

• одна выполняет функции смесителя и подачи теплоносителя в контуры;
• другая служит для сбора обратки от всех контуров и возврата охладившейся в контурах воды в котел, и, частично, через двух- или трехходовый вентиль, в выходной смеситель.

Добавка в смеситель горячей воды от котла происходит включением термостатического вентиля, который ставится на пути подачи воды в смеситель. При снижении температуры в смесителе меньше допустимого (мы помним — это 40оС) вентиль подает порцию горячей воды.

Обратите внимание: на каждый вывод гребенки смесителя устанавливается терморегулятор для ограничения объема горячей воды по каждому контуру тёплого пола.

Эта группа биметаллических клапанов изменяет проходное сечение, а также объем пропускаемой воды. Это позволяет установить температуру по желанию. На входах обратки устанавливают датчики протока, а гребенку обратки снабжают еще и воздухоотводчиком. Прокачку теплоносителя по системе выполняют водяным насосом, который создает необходимое давление в магистрали.

Полный набор деталей коллектора содержит еще и различную сантехническую арматуру. В наборе устройств для теплых водяных полов коллектор, пожалуй, наиболее важное из них, так как он обеспечивает:

• безопасность и правильную эксплуатацию полов;
• возможность настройки комфортных условий пользования тепловыми приборами.

Особенности настройки коллектора Valtec без расходомеров

Если коллектор не оснащен расходомерами, а только клапанами, придется выставлять расход на ощупь. Это не фигурально, а буквально. Зная длину каждого контура, на самом длинном открываем поток на максимум. Остальные прикручиваем примерно. Можно посчитать количество оборотов вентиля и ориентироваться на них.

Коллектор для теплого пола без расходомеров

Далее запускаем отопление и ждем, пока прогреется пол. Если есть термометр — измеряем температуру пола в зоне работы каждого контура. Нет термометра — щупаем и сравниваем ощущения. По результатам корректируем положение вентилей и снова ждем несколько часов. Так действуем до тех пор, пока результат не устроит. В принципе, коллектор Valtec с вентилями без расходомера настроить не так сложно.

Оценка настройки коллектора по температуре в обратном трубопроводе

Эта проверка основывается на том, что при правильно настроенном расходе, температура в обратке на всех контурах должна быть одинаковой. Для настройки или проверки такого типа нужны специальные термометры. Они устанавливаются на обратном трубопроводе между входом коллектора и трубой.

Настроить коллектор можно при помощи термометра на обратке

За эталонную берут температуру самого длинного контура — все остальные подстраивают под нее. Только результаты подстройки надо будет откорректировать спустя несколько часов. Когда пол, обогреваемый регулируемыми контурами прогреется или остынет (в зависимости от регулировки) и температура в обратном трубопроводе снова изменится. Таких настроек потребуется несколько, пока разница станет незначительной.

Итоги

Важно проследить, чтобы при работе обогревательной системы водяного пола расход на коллекторе был виден. Это необходимо при техническом обслуживании. Каждый водяной контур должен иметь свой расходомер.

Рекомендуем: Как подключить смесительный клапан для тёплого пола?

Как видим, в оборудовании каждый элемент выполняет свои функции, поэтому каждому необходимо уделить достаточное внимание, а чтобы вся система работала, как одно целое, стоит оборудовать ее расходомером и коллектором, которые будут равномерно распределять все тепло.

Похожие записи
• Как уложить тёплый пол под ламинат на бетонный пол?
• Чем хороша труба Валтек для тёплого пола?
• Как уложить кабельный тёплый пол?
• Какой тёплый пол лучше положить под плитку?
• Как уложить водяной тёплый пол под плитку?
• Как выбрать насос для тёплого пола?

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Настройка теплого пола

И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Цель использования коллектора

Коллектор – это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора – подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства – это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке – гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный – с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя,
• обеспечить равномерный прогрев всех водяных контуров,
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.
