Какого диаметра должна быть печная труба в доме

Какой высоты должна быть труба для дымохода в частном доме

Первое и главное требование к дымоходу – безопасность. В большой степени этот фактор зависит от высоты трубы дымохода и его расположения относительно прочих коммуникаций. Чтобы обезопасить себя и своих домочадцев от проникновения продуктов горения в жилые помещения, нужно строго соблюдать правила выбора, установки и использования дымовых труб.

Высота дымохода — важный параметр для нормального функционирования всей системы отопления

Основные правила для любого типа труб

Существуют параметры выбора и монтажа дымоотводов как общие для всех систем, так и специфические – для того или иного типа труб, печей и котлов. В первую очередь нужно изучить аксиомы, актуальные для каждого дымохода.

Среди них главными являются следующие:

1. Дымоход не должен быть выше расположенного рядом вентиляционного канала. Иначе продукты горения будут проникать в дом.
2. Высота дымовой трубы котельной должна быть минимум 5 метров. Идеальные же параметры — 6 и более метров от решетки до устья топки (высота флюгарки не считается).
3. Высота дымовой трубы над кровлей здания должна составлять не меньше 500 мм. В противном случае возможно ухудшение тяги.
4. Внутреннее пространство дымохода должно соответствовать нормам пожарной безопасности : сечение трубы должен рассчитывать специалист, согласно технической документации отопительных приборов и норм СНИП. Параметры сечения дымохода квадратной формы должны быть пропорциональными размерам топки в соотношении 1:1,5. (для камина 1:10 от размера топки). Диаметр трубы для дымохода котельной должен быть не меньше, чем диаметр поддувала.
5. Если высота дымохода над уровнем конька превышает 1.2 м, его нужно укрепить растяжками.

Полезный совет ! Ключевым параметром является не только высота дымовой трубы котельной для частного дома, но и вид отопительного прибора. Для каждого из них существует оптимальный тип трубы. Лучшие аэродинамический свойства имеет дымоход цилиндрический. Если нужно соединить в один дымоходный канал несколько приборов, лучше воспользоваться промышленным вариантом трубы.

Дымоход должен быть надежно закреплен и при необходимости для этого используют растяжки

Для внутренней отделки трубы котельной лучше не использовать глину, поскольку это влечет за собой образование конденсата и уменьшение тяги.

Дымоход — основополагающая проектирования

Сегодня мы поговорим о том, как правильно рассчитать дымоход.

Проектируя и строя дымоход для дома или бани, важно правильно выбрать материал, из которого он будет построен (см. Трубы для дымохода). Необходимо точно знать, какое топливо будет использоваться в отопительных приборах. Ведь дымоходные трубы, предназначенные для работы с одним видом топлива, совершенно не подходят при работе с другим.

Как пример — кирпичный дымоход. Кирпичные трубы прекрасно работают с дровяным топливом, но совершенно не подходят для работы с обогревательными приборами, работающими на газе.

Важным является правильный выбор высоты и диаметра дымохода, его сечение. Неправильный выбор одного из этих параметров как минимум отразиться на качестве тяги и на КПД обогревательной системы, а как максимум может привести к печальным последствиям. Разберемся, как рассчитать высоту дымохода. Если с дымоходом используется один обогревательный прибор, вопрос можно решить простым просмотром технической документации, предоставленной заводом-изготовителем. А вот когда в одну дымоотводящую систему подключено одновременно несколько различных тепловых приборов, то для того чтобы рассчитать дымоход, необходимы твердые знания термодинамики, свойства материалов и многое другое. То есть потребуется профессиональный инженерный расчет, даже если строится дымоход не для жилых помещений, а для бани.

Поэтому самодеятельность в таком вопросе может дорого обойтись нерадивому «проектировщику».

Универсальный дымоход — реальность и миф

Как уже ранее говорилось, основой любого дымохода является материал, из которого он изготовлен. Многие производители современных дымоходных систем зачастую рекламируют свои дымоходные трубы, как универсальные, способные к эксплуатации при любых условиях, с любым видом топлива. Мы можем сказать совершенно точно — таких систем не существует.

Есть, конечно, дымоходные системы, неплохо работающие в тех или иных вариантах подключения и на различном топливе. Но стоит понимать, что неплохо работающие — это еще не значит, что они отвечают всем параметрам, отличающим качественный дымоход от просто дымохода.

Внутреннее сечение дымохода — какое лучше

Оптимальной формой дымохода является цилиндр. При работе дымохода нагревание стенок происходит не совсем равномерно. Из-за этого продукты сгорания движутся в дымоходе вверх с закручиванием по центральной оси.

Естественно, цилиндр для этого является самой приемлемой формой, если мы хотим получить сильную тягу.

1. Если используются прямоугольные трубы, то в углах, образуются завихрения, препятствующие нормальной тяге. Но оговоримся, завихрения образуются, прежде всего, от самой скорости тяги. Таким образом, чем больше скорость тяги, тем больше завихрения и тем большее сопротивление нормальному процессу движения газов в прямоугольной трубе.
2. Из этого становится понятным, что прямоугольный дымоход можно с успехом применять с тепловыми приборами, не требующими большой тяги. На работе каминов и печей, работающих на дровах, это сказывается только положительно, подойдет такой вариант и при строительстве дровяной бани.
3. К примеру, если дымообороты в печи или камине недостаточно правильно устроены, прямоугольный дымоход значительно сэкономит тепло, в отличие от дымохода с круглым сечением, из которого оно, что называется, «вылетит в трубу».
4. Что касается котлов нового поколения, тут лучше использовать трубы цилиндрического типа. Обычно такие котлы работают по принципу: стоп-старт.
5. Основная экономия при использовании данных котлов зависит от скорости прогрева системы отопления. Чем быстрее система прогреется до нужной температуры, тем быстрее котел отключится и перейдет в режим ожидания и, соответственно, экономии.
6. Чтобы котел быстрее прогрелся, ему, помимо топлива, необходим хороший приток свежего воздуха. Приток воздуха создается за счет тяги, соответственно, чем больше тяга, тем лучше работает котел и быстрее прогревается система отопления (см. Как улучшить тягу).

Соответственно, оптимальным вариантом для таких котлов будет цилиндрический дымоход.

Каким должен быть внутренний диаметр дымохода?

Многие задаются вопросом, как рассчитать диаметр дымохода для различных отопительных приборов. Тут можно сказать следующее — читайте инструкции заводов-изготовителей. Если инструкция отсутствует, можно воспользоваться данной рекомендацией:

Наш совет: расчет диаметра дымохода для камина с открытой топкой или для дровяной печи бани делается следующим образом. Составляется соотношение 1:10, по отношению к топке. Это распространяется на трубы цилиндрического типа.

Расчет сечения дымохода квадратного типа определяется пропорционально размеру топки 1:1,5. Диаметр трубы для дымохода печи не должен быть меньше диаметра поддувала.

Если теплоотдача составляет менее 300 ккал/час, сечение должно составлять 140×140 мм, не менее. Правильный выбор диаметра дымохода — залог успешной работы отопительной системы в целом.

Высота дымохода — расчет и реальность

Но если с сечением дымохода разобрались, возникает следующий вопрос — какова должна быть его высота?

Однозначного ответа здесь тоже нет. Чтобы понять, каким образом рассчитать правильную высоту дымохода, необходимо учесть многие факторы.

Теплый воздух стремится вверх. Выходя за пределы дымохода, он остывает. Соответственно, чем дольше воздух находится в дымоходе, тем температура его выше. Значит, большее количество воздуха будет стремиться вверх, создавая тягу.

Следовательно, чем больший объем дымохода, тем больше теплого воздуха, стремящегося вверх и тем больше величина тяги. Но ведь объем дымохода увеличивается не только за счет его высоты, но и за счет размера внутреннего сечения.

Предположим, в помещении бани имеется цилиндрический дымоход высотой 5 м. Чтобы получить максимальные значения тяги, мы увеличили его внутренний диаметр. Согласно вышесказанному, объем теплого воздуха в дымоходе увеличился, и должна увеличиться тяга.

А вот и нет. Из-за большого внутреннего диаметра происходит быстрое остывание продуктов сгорания.

Это как горячий чай из чашки перелить в блюдце. На стенках дымохода образуется конденсат, препятствующий нормальному дымооттоку. Как итог — потеря тяги .

Давайте уменьшим внутренний диаметр дымохода и увеличим его высоту. По логике, объем теплого воздуха увеличивается, он медленнее остывает, и тяга должна быть хорошей.

Действительно, тяга будет хорошей. И даже слишком. Сильная тяга будет буквально выкидывать ваши деньги на ветер. Сильный приток свежего, холодного воздуха в топку котла снизит эффективность отопительного прибора, ему потребуется больше времени на прогрев системы отопления, а значит, котел затратит больше топлива. В итоге об экономии можно будет только мечтать.

Если же высота дымохода будет слишком большой, а внутренний диаметр слишком маленьким, тяга может ухудшиться. Происходит это за счет аэродинамического сопротивления в трубе дымохода. В итоге угарные газы будут попадать в помещение.

Вот вам пример неправильного расчета при проектировании и строительстве дымоходов.

1. Схема расчёта высоты дымохода также трактуется некоторыми правилами и техническими характеристиками материалов и самого здания.
2. Рассчитать высоту трубы дымохода можно с помощью имеющихся специальных программ. Если труба дымохода ниже или на уровне конька, на выходе будет образовываться завихрение, а это плохо.
3. Высота дымохода над кровлей должна быть в строго установленных параметрах.
4. Высота дымохода над коньком напрямую зависит от расстояния, на котором дымоход находится относительно вертикальной линии конька. Если дымоход находится на расстоянии менее 1,5 м, минимальная высота дымохода над коньком должна составлять 500 мм.
5. Соответственно, если дальше от вертикальной линии конька, высота его корректируется. На расстоянии 1,5-3 м дымоход может быть на одном уровне с коньком.

Справка — в любом случае минимальная высота дымохода над скатом крыши бани или другого помещения не должна быть менее 500 мм.

Высота дымохода над кровлей

Высота трубы дымохода над крышей рассчитывается индивидуально. Расчет высоты дымохода производится с учетом различных параметров:

• угла ската крыши;
• толщины кровли;
• расстояния от вертикальной оси конька.

Справка: расчет высоты дымохода не учитывает высоту прикрываемого дымоход зонтика.

Параметры для наибольшей эффективности дымохода

Какой высоты должны быть трубы дымоходов, чтобы отопительные приборы функционировали с максимальной эффективностью? Главное правило — чем выше труба, тем лучше будет тяга и КПД печи или котла.

Если конструкция имеет прямоугольную форму, то соотношение сторон сечения должно выдерживаться 1:1,5. Но углы сечения внутри должны быть округлыми. Если дымоходная труба имеет форму прямоугольника, площадь её сечения не должна быть меньше 10 Кв см. Труба круглой формы не может быть в диаметре меньше, чем 15 см, а в случае с каминной трубой -18 см.

Важно! Нужно помнить, что высота дымовой трубы над крышей должна быть четко рассчитана со строгим учетом норм пожарной безопасности. Недопустимо располагать дымоходную трубу котельной в непосредственной близости от окон, дверей, слишком низко над крышей, поскольку вылетающие искры могут стать причиной возгорания.

С одной стороны, проектировщик дымоотвода должен думать о том, чтобы отопительная система отдавала как можно больше тепла помещению, но с другой стороны – нужно «оставить» дыму достаточную температуру, чтобы он максимально » чисто » вынес все продукты горения в атмосферу, не оставляя следов на стенках дымохода. В этом случае размер трубы имеет огромное значение, он должен быть правильно подобран. Слишком высокая и узкая труба может привести к усилению аэродинамического сопротивления и нарушению тяги. Слишком низкая и широкая — к быстрому остыванию дыма и накоплению конденсата на стенках дымохода. Это приведет к быстрому загрязнению сажей и, опять-таки, нарушению тяги.

Устанавливать дымовую трубу следует на отдалении от окон, дверей и каналов вентиляции

Минимальная высота дымовой трубы допускается в случае, если ее край расположен вблизи конька. Такой вариант монтажа дает некоторое преимущество: основной ствол конструкции проходит по чердачному пространству и будет меньше подвергаться охлаждению, что снижает вероятность оседания конденсата и ухудшения тяги.

Для чего нужны расчеты

Естественный воздухообмен, при котором продукты сгорания удаляются в атмосферу, происходит только в том случае, если дымоотводящая конструкция имеет правильную форму и размер.

При наличии препятствий – поворотов, углов, участков дымового канала с низкой пропускной способностью – дым может пойти в другом направлении, где его распространению ничто не будет мешать. При малой высоте трубы разница температур окажется недостаточной для образования тяги или появится ветровой подпор, который будет мешать дыму выходить из трубы, практически вгоняя его обратно.

Обратите внимание! Недочеты в устройстве дымохода приведут к тому, что тяга либо будет недостаточной для нормальной работы нагревательного прибора, либо появится обратная тяга и продукты горения топлива будут поступать в помещения, что может стать причиной отравления или пожара.

Однако, про размеры дымовой трубы нельзя сказать, что чем больше, тем лучше. Слишком длинный или широкий дымовой канал увеличит расходы на возведение дымохода. Печь или котел с таким дымоходом будет работать на износ в условиях избыточной тяги, сжигая топливо быстрее, чем это нужно для прогревания помещений. Полученное же при сжигании тепло будет частично улетать в трубу, отчего затраты на отопление увеличатся.

Рекомендуем ознакомиться: Правила установки дымоходов из нержавейки

Поэтому чтобы тепловой агрегат работал эффективно и не ломался, важно точно рассчитать основные параметры дымохода, которые обеспечат оптимальный уровень тяги.

Особенности трубы в зависимости от вида топлива и материала изготовления

Какой вид сырья вы бы ни использовали (газ, дрова, уголь, мазут), любой из них для максимального извлечения «теплых» гигакаллорий требует индивидуального подхода, точнее – обеспечения оптимального выхода продуктов горения. Дымоход для частного дома должен обеспечивать стопроцентное сгорание топлива без его перерасхода. Он должен быть прочным и долговечным, легко ремонтироваться и прочищаться.

В зависимости от того, какой вид топливного материала используется, подбирается и тип дымохода. Например, если вы собираетесь топить дровами, лучшим вариантом для вас будет кирпичная труба. Главное – правильно выбрать огнеупорный материал для кладки и изоляции. Устроенный по всем правилам, такой дымоход прекрасно аккумулирует тепло.

Однако существуют и определенные недостатки:

• дымоходы из кирпича большие по весу и громоздкие. При их установке к фундаменту здания для частных домов предъявляются дополнительные требования;
• шероховатая внутренняя поверхность склонна к загрязнениям, часто забивается сажей, требует ремонта и прочистки;
• применение иных видов топливного материала или использование современных отопительных приборов для котельной приводит к оседанию конденсата, разрушающего дымоход;
• небольшой срок эксплуатации. Как показывает практика, деструктивные процессы в дымоходе начинают происходить уже через 2-5 лет эксплуатации.

Стальные трубы — один из лучших вариантов дымохода для современных печей и котлов

Модульный дымоход из нержавейки и прочие варианты труб

Стальные дымоходы для котельной производятся из стали высокого качества путем сваривания в инертной среде. Такие дымоходы имеют структуру под названием «сэндвич». Внутри дымоход выполнен из стали особого состава, далее располагается слой теплоизоляционного материала, и сверху установлена защитная прослойка из менее качественного металла (в основном применяют оцинкованную или нержавеющую сталь).

Важно знать! При изготовлении таких дымоходов для дома используется сталь Aisi. Это аустенитный сплав трехсотой серии, он обладает высоким уровнем кислотоустойчивости. В отличие от этого типа стали, материал четырехсотой серии менее устойчив к негативному воздействию агрессивных химикатов.

Однако, монтаж подобной конструкции сложен. Самостоятельная установка его дома может привести к неприятным и даже трагическим последствиям.

Разновидности сэндвич труб

Помимо нержавейки и оцинкованной стали, применяются и другие материалы для производства сэндвич труб для дымоходных конструкций. Например, также пользуются спросом черные металлы, но их затем покрывают защитным слоем эмали. Такие изделия выдерживают рабочую температуру до +500̊ С и ее перепады до +750̊ С. Читайте также: «Виды оцинкованных труб для дымохода, их преимущества и правила установки».

Кстати, готовые трубы сэндвич нержавейка устойчивы к разрушительному действию коррозии и смотрятся довольно презентабельно. Если говорить об их стойкости к высоким температурам, то они значительно уступают устройствам из нержавеющей стали. Но, в то же время, дымоходы из черных металлов востребованы при производстве каминов и печей. Такая каминная труба легко устанавливается, она долговечна и практична в обслуживании.

Еще одна разновидность сэндвичей − комбинированные конструкции из оцинкованной стали (покрытой эмалью) и нержавейки. Такие дымоходы способны выдержать температуру − максимум 600̊С.

Как самостоятельно рассчитать диаметр и высоту дымохода, сделав печь безопасной

Я приветствую моего уважаемого читателя и предлагаю вашему вниманию статью о том, как правильно сделать расчет дымохода в своем доме.

Основная составляющая комфорта в доме – тепло. Решать проблемы отопления частного дома приходится хозяину дома. Для отопления используют небольшие агрегаты, которые можно смонтировать самостоятельно (кроме газовых), в том числе и дымовые трубы.

Чтобы обеспечить полный отвод дымовых газов из помещения, хорошую тягу и предупредить опрокидывание тяги, необходимо соблюдать требования нормативной документации.

Для чего требуется расчет дымохода

Именно дымоход обеспечивает безопасность жильцов. Неправильно спроектированный дымоход неспособен полностью удалить токсичные продукты сгорания (углекислый и угарный газ, окислы серы), дым и копоть. Возможен даже пожар при попадании горячего дыма в помещение. Особенно опасно опрокидывание тяги – поворот движения дыма в обратном направлении.

Поэтому при монтаже дымохода необходим правильный расчет его параметров – именно они обеспечивают создание идеальной тяги и полное удаление вредных веществ.

Для каких параметров нужен расчет

Основные параметры любого вертикального дымохода – длина и внутреннее (рабочее) сечение дымоотводящего канала. Вся приведенная ниже информация одинаково верна для отопительных приборов на любом виде топлива, но параметры дымоходов для газовых котлов рассчитывают специалисты лицензированной проектной организации.

Длина

Длина дымохода определяется СП 7.13130.2013. Его длина (или высота) измеряется от оголовка вверху трубы до колосниковой решетки отопительного котла. Норматив предусматривает минимальную высоту дымохода и высоту оголовка относительно конька кровли.

Следует иметь в виду, что определенная расчетами высота – номинальная. Фактически дымоход у современного котла расположен сбоку, выпускной патрубок котла расположен в верхней части агрегата на некоторой высоте относительно низа топки. Поэтому фактическая длина вертикальной части дымопровода будет немного меньше, чем расчетные данные – на расстояние от низа топки до выпускного патрубка. Это расстояние можно определить по чертежу агрегата или измерить.

Не стоит думать, что удлинение дымохода – это хорошо. Тяга основана на подъеме вверх горячих отходящих газов, а при слишком большой длине трубы газы охлаждаются и тяга уменьшается. По этой же причине дымоход должен быть утеплен. В утеплении нуждаются даже традиционные печные дымоходы из красного кирпича. Ситуация с тягой усугубляется еще и тем, что отходящие газы от современных котлов с высоким КПД имеют невысокую температуру.

При умеренно удлиненном дымоходе тяга увеличивается, при этом больше тепла вылетает в атмосферу. Слишком сильный ток газов будет гасить газовые отопительные агрегаты. Тягу можно регулировать задвижками.

Установка низкого дымохода в жилом доме совершенно недопустима – в нем не возникает достаточного разрежения, газы поднимаются с меньшей скоростью, из-за чего тяга уменьшается. Допускается устанавливать невысокие дымоходы на отдельно стоящих печах, например в саду для барбекю и т.д.).

Диаметр дымохода

Не менее важен для создания тяги и диаметр дымохода. При установке современных отопительных агрегатов минимальный диаметр определяется просто – по паспорту агрегата (и диаметру выходного патрубка). Кроме того, в нормативных документах приведены минимальные размеры сечения дымоходов, соответствующие агрегату определенной мощности. Эти данные приведены в паспорте агрегата.

Если внутреннее сечение дымохода по каким-то причинам выбрано квадратным, то его площадь должна быть не меньше круглой конструкции.

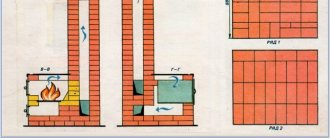

При использовании уже существующей традиционной печи дымоход оставляют прежним. При устройстве кирпичной печи и дымовой трубы своими руками необходимо пользоваться проектом (желательно не скачанным в интернете!) и выкладывать трубу в точном соответствии с чертежом. То же относится и к отдельно стоящим кирпичным конструкциям.

Правила устройства дымоходов для газовых котлов

Чтобы в системе была хорошая тяга, надо соблюдать следующие технические требования при монтаже конструкции из двухконтурных труб:

1. сборка осуществляется от нагревателя;
2. дымовой канал должен быть ровным;
3. по всей длине дымохода для газового котла не должно быть изгибов;
4. чтобы была хорошая тяга он должен быть не меньше пяти метров в высоту;
5. допускается два изгиба под углом в 45 градусов и один под прямым углом. При этом эти отрезки должны быть не больше одного метра;
6. конструкция должна быть жесткой, для этого ее крепят к стене на определенном расстоянии;
7. зонт должен возвышаться над коньком крыши хотя бы на 50 см;
8. не стоит пренебрегать установку дополнительных элементов, таких как накопитель влаги, очиститель и оголовок.

Части металлической сэндвич трубы в местах соединения скрепляются заклепками. Дополнительно можно надеть хомут, чтобы скрыть крепеж. Там, где конструкция проходит сквозь стены и перекрытия, устанавливается металлический экран. Это квадратный лист жести с круглым отверстием посередине. В образовавшуюся пустоту между теплой обшивкой дымоотвода и материалом перекрытия укладывается специальная термостойкая вата. Она похожа на минеральную вату, а с обеих сторон на нее наклеена фольга.

Способы расчета

Профессионалы используют несколько методов расчета параметров дымохода. При монтаже больших промышленных труб проектантам поручаются очень сложные расчеты. Они учитывают:

• количество и состав дымовых газов;
• концентрацию вредных веществ в продуктах сгорания;
• материал трубы;
• шероховатости внутренней поверхности борова;
• метеорологическую обстановку в регионе.

Расчет больших труб нередко служит темой для дипломной работы в институте. К счастью, размеры дымоходов в частном доме меньше, мощность отопительных агрегатов также уступает промышленным объектам.

При проектировании небольшой трубы для частного дома пользуются более простыми, хотя и довольно точными расчетами. Полученные в результате расчетов параметры дымохода обеспечивают полную эвакуацию продуктов сгорания из топки и обеспечивают безопасность жильцов. Такие расчеты позволяют избежать ошибок в выборе параметров и при монтаже дымохода, избежать последующей переделки конструкций. Подобные переделки в уже построенном и отделанном доме намного сложнее, чем в процессе строительства.

При расчетах параметров дымовых труб частного дома пользуются точным и приближенным (шведским) методами расчета.

Точный метод

Для отопления чаще устанавливают готовые отопительные или отопительно-варочные агрегаты промышленного производства с определенным диаметром дымохода. С каменками для бани или масляными печками для гаража обычно также монтируют готовые сэндвич-дымоходы небольшого диаметра (100 мм).

Как правильно сделать расчет параметров дымохода

После проведения расчетов высоту трубы сверяют с требованиями нормативного документа – она должна быть не ниже, чем того требует СП 7.13130.2013. В любом случае принимают большее значение длины.

Лучший диаметр дымохода – соответствующий паспорту отопительного агрегата.

Определение высоты дымохода

Высота дымохода определяется еще на этапе проектирования дома в зависимости от расположения трубы на кровле, расстояния до конька или до соседних высоких объектов (домов, больших деревьев).

Зачем нужен этот параметр

От высоты дымохода зависит тяга, а значит, надежность и безопасность работы отопительного агрегата и безопасность жильцов дома. При недостаточном удалении дымовых газов падает КПД котла, печи или камина, возникает опасность отравления жильцов угарным или углекислым газом и опасность пожара.

Требования СНиП

В соответствии с СП 7.13130.2013, минимальная высота дымоотводящей трубы от оголовка до колосниковой решетки отопительного агрегата должна составлять не менее 5 м. При выходе трубы на плоскую кровлю ее высота должна быть не менее 0,5 м. Максимальная длина горизонтального участка не должна превышать 1 м.

Для создания нужного разрежения при выходе дымопровода из кровли высота оголовка трубы над кровлей также оговорена (см. ниже в таблице).

Существует еще понятие ветрового подпора. Если дымовая труба находится поблизости от высокого здания, дерева или невысокая отдельно стоящая труба находится близко к дому, то эти объекты могут загораживать дымоход от ветра и уменьшать тягу. Чтобы определить, не попадает ли труба в зону ветрового подпора, необходимо через верхнюю точку дома или дерева провести наклонную линию под углом 45° к горизонтали. Оголовок трубы должен быть выше этой линии.

Из двух значений высоты выбирают большее. Если для соблюдения нормативных требований придется сооружать очень высокую дымовую трубу (намного выше 5 м), то придется монтировать дымосос, обеспечивающий достаточную тягу при любой длине трубы.

Таблица высоты печной трубы над коньком

Высота дымопровода над коньком должна соответствовать СП 7.13130.2013. Информация приведена в таблице:

Расстояние от конька до трубы измеряют строго по горизонтали.

Расчет сечения дымового канала

СП 7.13130.2013 определяет минимальные сечения дымоходного канала кирпичного или бетонного дымопровода в зависимости от мощности отопительного агрегата:

• до 3,5 кВт – 140×140 мм (Ø не менее 158 мм);
• 3,5-5,2кВт – 140×200 мм (Ø не менее 189 мм);
• 5,2-7,0 кВт – 140×270 мм (Ø не менее 219 мм).

При модернизации печей с неизвестной мощностью либо оставляют дымопровод существующего сечения, либо вставляют внутрь круглый вкладыш из нержавейки подходящего диаметра. Если к старой печи устанавливают современные керамические или сэндвич-трубы, то внутренний диаметр модулей должен быть не меньше, чем диаметр вкладыша, который бы поместился при установке в старую трубу. Теоретически можно поискать проект старой печи, но в большинстве случаев это невозможно.

Чаще всего приглашали печника, и тот складывал печи и дымоходы 2-3 освоенных типоразмеров безо всяких проектов и расчетов. Реально определить все особенности устройства печи из кирпича по внешнему виду невозможно, и единственный ориентир при выборе сечения вкладыша или нового дымохода – сечение борова уже существовавшего дымохода (при условии, что он хорошо работал). Если дымоход обеспечивал недостаточную тягу, то при его замене или модернизации лучше пригласить специалиста-теплотехника и поручить ему соответствующие расчеты.

Диаметр труб с внутренней поверхностью из гладкой керамики или нержавейки может быть немного меньше (на 30%). В задвижках печей, работающих на твердом топливе, должно быть не перекрываемое отверстие сечением не меньше 15×15 мм.

Внутреннее сечение дымохода: какое лучше?

В дымоходе квадратной или прямоугольной формы в углах будут завихрения дыма, слегка тормозящие поток газов и способствующие оседанию конденсата и сажи. По этой же причине углы трубы практически не участвуют в токе газов. Кроме того, у боровов квадратного и прямоугольного сечения больше площадь поверхности стенок, чем у боровов круглого сечения – это увеличивает трение поднимающихся газов о стенки и сильнее тормозит их.

Виды продукции для дымоходов

В настоящее время производится несколько вариантов дымоотводящих каналов из нержавейки.

Трубные изделия бывают:

• гофрированными;
• гладкими одностенными;
• сэндвичными.

По своей структуре первый и последний вариант изделий бывает исключительно круглого сечения. Одностенная продукция может иметь овальную или прямоугольную форму.

Изделия, обладающие прямоугольной формой, используются редко. Они предназначены для монтажа внутри кирпичных дымоходов. В большинстве случаев эту продукцию изготовляют только под заказ.

Дымоходные трубы производят из нескольких видов металла.

Наиболее популярными марками стали являются:

• AISI 304;
• AISI 310;
• AISI 316.

Первая из перечня марка стали характеризуется высоким показателем стойкости к воздействию кислот. Она отлично выполняет свою функцию при температурном режиме до двухсот пятидесяти градусов. При работе с неагрессивными газами этот материал выдерживает температуру до шестисот градусов. В большинстве случаев его применяют для обустройства одностенных конструкций или сендвичей, используемых для обслуживания низкотемпературных отопительных агрегатов.

AISI 310 является жаропрочной маркой стали. Она выдерживает нагрев до тысячи градусов. При этом трубное изделие из этого металла не теряет своей формы. Стойкость к кислотам у этого материала не слишком высокая. Но он подходит для обустройства дымоходов, предназначенных для обустройства твердотопливных котлов.

AISI 316 — лучшая марка стали. Из этого материала производят различные виды дымоходных каналов. Он обладает хорошим показателем стойкости к кислотной среде и высокой жаропрочностью. Данная марка стали выдерживает температуру девятьсот градусов. Ее можно использовать с любыми типами котлов.

Трубная продукция для обустройства дымоходных каналов часто оснащена дополнительной теплоизоляцией. Данное свойство характерно для труб всех рассмотренных выше видов. Как правило, производители предлагают варианты продукции как без дополнительной теплоизоляции, так и с ней. Во втором случае ее роль выполняют маты базальтового волокна.
