Общий принцип действия всех водяных систем отопления один и тот же: теплоноситель нагревается в котле и по трубам движется к радиаторам, отдает тепло помещению, после чего возвращается в котел. При этом, циркуляция может быть естественной или принудительной. Все зависит от того, что приводит теплоноситель в движение. В первом случае это сила тяжести, во втором насос.
Системы с естественной циркуляцией
Системы с естественной циркуляцией в силу своих особенностей, больше подходят только для домов с общей площадью до 200 кв. м, или помещений имеющих мало тепловых контуров. Кроме того, для них понадобятся трубы большого диаметра (не менее 40- 50 мм). Причем прокладывают их под углом к горизонтальной плоскости, чтобы вода текла под действием своего веса. Такие системы трудно регулировать, но зато они независимы от электроснабжения.
Системы с принудительной циркуляцией
Системы с принудительный циркуляцией подходят для домов и объектов любой площади, они легко регулируются и более эффективны при теплоотдаче. Большим достоинством является комфорт от эксплуатации (возможность поддерживать необходимую температуру в каждом помещении). В них могут использоваться трубы небольшого диаметра. В такой системе меньше разница в температуре между подачей и обработкой, что увеличивает срок службы котла. Единственный недостаток— потребность в бесперебойном электропитании.
Также системы отопления бывают открытого и закрытого типа
:
В первом случае для компенсации расширения теплоносителя (воды или антифриза) в системе отопления используется открытый расширительный бак. Во втором — применяется закрытый мембранный бак.
В открытой системе расширительный бак должен устанавливаться в наивысшей точке системы. В закрытой же — размещать мембранный бак наверху нет никакой необходимости. Система с закрытым мембранным баком имеет массу преимуществ по сравнению с открытой. Вот основные: бак можно расположить возле котла, нет необходимости тянуть и утеплять трубу на чердак, во всей системе создаётся давление, способствующее равномерной работе всех радиаторов, нет испарений пара или жидкостей. Открытые системы в наше время применяются редко.
Тип циркуляции
Как говорилось ранее, водяное отопление функционирует за счет передвижения теплоносителя по системе. Сейчас мы рассмотрим существующие виды циркуляции воды, имеющие принципиальные отличия, которые необходимо учитывать при выборе схемы.
Естественная (гравитационная)
В данном случае процесс обогрева заключается в разных плотностях горячего и холодного теплоносителя.
Подогретая жидкость теряет свою плотность и уменьшается в весе, поэтому выталкивается вверх, протекая по трубопроводу. Отдав тепло и снизив температуру, вода становится плотнее, опускается вниз и уходит обратно в котел.
К достоинствам естественной системы водяного отопления можно отнести ее автономность, так как она не нуждается в электричестве, и очень простую конструкцию.
Если говорить о недостатках, то здесь потребуется внушительное количество труб с большим диаметром, иначе процесс гравитации будет нарушен, а современные радиаторы с небольшим сечением просто не смогут состыковаться с магистралью. Также при монтаже трубопровода необходимо обеспечивать уклон от 2°, что будет способствовать корректной работе системы.
Принудительная

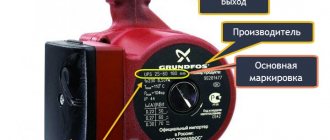

Перетекание воды по трубопроводу происходит при помощи циркуляционного насоса. Избыточная масса теплоносителя, которая образуется после нагрева, отводится в бачок расширения (в большинстве случаев закрытой конструкции), что предотвращает испарение жидкости.
Это правило особенно касается тех случаев, когда в качестве теплоносителя используются гликолевые составы. Давление в принудительных обогревательных системах обязательно контролируется при помощи манометра.
Преимущества такой системы водяного отопления весьма очевидны и заключаются в небольшом объеме теплоносителя при малом расходе труб, диаметр которых уступает предыдущему варианту.
Также здесь появляется возможность устанавливать желаемую температуру нагрева радиаторов, которые могут быть абсолютно любого типа. Недостатком является зависимость от подачи электроэнергии, без которой невозможна работа насоса.
Типы разводок труб в системах отопления
По типу конструкции трубопроводов системы разделяют на однотрубные и двухтрубные.Однотрубные системы бывают разные:
С нижней разводкой (в народе часто называемая — ленинградкой) когда трубопровод отопления проходит через весь дом или объект по кругу, возвращаясь в котёл. Приборы отопления зацеплены на лежак отопления, бывает вариант когда трубопровод непосредственно проходит через батареи. Иногда такую систему применяют на нескольких этажах, делая на каждый этаж свой контур. Плюс ленинградки: малое количество труб, нет стояков, можно расположить систему не испортив дизайна (когда нет возможности спрятать трубы). Минус большой диаметр труб, неравномерность распределения тепла (первые приборы горячие, последние холодные ), невозможность регулировать систему. Второй
тип однотрубных систем — с верхней разводкой (называемые московской системой ), когда трубопровод отопления проходит по верху помещения и возвращается в котёл через низ. Батареи сидят на стояках, которые соединяют подачу и обработку. Плюс, такой системе возможность работать без электричества, равномерность температуры по батареям, достигается с помощью разных диаметров труб и теплового расчёта количества секций (причём количество секций в одинаковых помещениях будет различаться, и зависит от многих характеристик).
Минус
системы сложность точной регулировки системы, стояки и лежаки отопления нарушают дизайн (если нет возможности спрятать в стены). У нас в Сибири, часто применяемая схема в частных домах (многие наши клиенты используют именно эту схему, если есть перебои с электричеством). Двухтрубные системы отопления тоже бывают нескольких типов: коллекторная или веерная разводка труб. Часто её ещё называют лучевой или шкафной. Эта система самая популярная в коттеджах и зданиях. Смысл коллекторной системы в том, что на каждом этаже стоит один или несколько шкафов с коллекторами, а уже от этих коллекторов отходят трубопроводы подачи и обработки к каждому отопительному прибору.
Тип системы
Ознакомившись со способами циркуляции теплоносителя по магистралям, стоит знать, что контур системы водяного отопления может быть однотрубным, двухтрубным и коллекторным. Рассмотрим все три варианта более подробно.
Одна труба
В данном случае вода последовательно передвигается от радиатора к радиатору, при этом по дороге теряя температуру, отчего каждая следующая батарея будет холоднее.
Это негативно сказывается на достижении комфортного климата в комнатах.
Две трубы
Для такой схемы характерно более качественное отопление помещений. Здесь предусмотрен монтаж двух труб, которые подведены к каждому радиатору. Одна из них снабжает батареи горячим теплоносителем, а вторая отводит остывшую воду обратно к котлу, таким образом, потери тепла будут минимальными.
Коллектор
Самый эффективный вариант, при котором обязательным элементом является коллектор, отдельно подводящий трубу с горячей водой к каждому обогревательному элементу. Другая труба возвращает остывший теплоноситель обратно.
Учитывая такую особенность можно проводить ремонт и устанавливать температуру каждого радиатора отдельно, не выводя из эксплуатации весь контур. К сожалению, здесь значительно увеличивается расход труб и возникает необходимость проведения работы по установке коллекторного шкафа.
Лучевая поэтажная разводка
Бывает когда все коллектора собраны в котельной. Плюсы веерной разводки: каждый прибор можно отдельно отключать или регулировать по температуру, все трубопроводы можно прокладывать в полу, система не портит дизайн помещений, легка в расчётах при проектировании, возможность автоматизировать систему. Минусы: больше труб, большие затраты на систему. Последовательная двухтрубная система.
Часто классическая двухтрубная система отопления с нижней разводкой в жилых многоквартирных домах. Трубопроводы отопления прокладываются под потолком цокольного этажа (в подшивном потолке или открытом) либо в конструкции пола цокольного этажа, к ним присоединяются стояки отопления, обеспечивающие теплоносителем приборы отопления.
Данную схему целесообразно проектировать при отоплении больших загородных домов (от 1500 кв. м.), при наличии службы эксплуатации. Достоинство данной схемы в том, что в жилых помещениях находятся только отопительных приборы, нет шкафов, стяжка пола уменьшается (не нужно место для прокладки трубопроводов отопления), по материалу, относительно коллекторной схемы, она более выгодна. Так как это двухтрубная схема, то температурный перепад на приборе постоянный, и при желании каждый прибор можно отключить для его замены без остановки всей системы отопления загородного дома. В местах подключения стока к магистрали( на цокольном этаже) часто устанавливаются регуляторы перепада давления (балансировочные краны) — они могут создавать большое местное сопротивления и гидравлически выравнивать все стояки в здании. Одной из разновидностей двухтрубной последовательной системы является — поэтажная система отопления. Смысл этой системы в следующем — от котла поднимают стояк, и на каждом этаже по периметру дома прокладывают магистрали отопления с последовательным присоединением к ним отопительных приборов. Основной критерий по которому используют эту схему — трубопроводы располагаются у наружной стены дома и никому и ничему не мешают и удобство монтажа — все трубопроводы находятся около пола, строительные работы сведены к минимуму (нет штроб, ниш под шкафы во встроенном исполнении), возможно, отключить каждый этаж отдельно, не дорогая в монтаже схема (относительно шкафной). Помимо последовательной и лучевой разводки труб, мы в своей работе часто сталкиваемся еще и с «комбинированным» типом разводки. Он применяется в случае, когда при лучевой разводке на одно кольцо коллектора, запитывается несколько радиаторов. Как правило эти радиаторы располагаются в непосредственной близости друг от друга (в одном помещении). Или комбинированный коллекторный тип когда в котельной монтируются распределительные коллекторы подачи и обработки, и далее расходятся трубопроводы по контурам (на разные помещения или даже разные объекты ) Эта система эффективна в больших коттеджах и зданиях, где много различных тепловых контуров или несколько помещений. Возможность настройки разной температуры в разных помещениях, недорогая в монтаже система.
Бывает ещё коллекторный тип с использованием гидрострелки, когда котёл запитан с коллектором по кругу одним контуром (первичный контур), а на систему отопления расходятся вторичные контура. Хорошо использовать, когда требуется высокая температура обработки. В Сибири пока мало распространён из-за дороговизны системы, но удобен в настройке и регулировке. Правильно выбрать, рассчитать (бесплатно) и смонтировать оптимальную систему отопления, могут специалисты нашей компании. ЗВОНИТЕ
