Как выбрать систему отопления цеха: основные виды и характеристики

Инженерные системы › Отопление › Какой у вас объект?

Отопление производственного помещения «ЕвроХолод» реализует с монтажом «под ключ». По вопросам, связанным с отоплением, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение

, отправьте запрос на e-mail [email protected] или отправьте быструю заявку.

В условиях холодного времени года автономное отопление производственного помещения обеспечивает сотрудникам предприятия комфортные условия для работы. Нормализация температурного режима благотворно влияет также на сохранность зданий, станков и оборудования. Отопительные системы при единстве стоящей перед ними задачи имеют технологические различия. В одних используют водогрейные котлы для отопления производственных помещений, а в других применяют компактные обогреватели. Рассмотрим специфику производственного отопления и эффективность применения различных систем.

Требования к отоплению производственных помещений

При низких температурах отопление производственных помещений, как требует охрана труда, должно осуществляться в тех случаях, когда время пребывания там работников превышает 2 часа. Исключение составляют лишь помещения, в которых постоянное пребывание людей необязательно (например, редко посещаемые склады). Также не отапливают сооружения, нахождение внутри которых приравнивается к проведению работ вне зданий. Однако и здесь следует предусмотреть наличие специальных устройств для обогревания работающих.

Охрана труда предъявляет к отоплению производственных помещений ряд санитарно-гигиенических требований:

• прогрев воздуха внутри помещений до комфортной температуры;
• возможность регулировать температуру за счет количества выделяемой теплоты;
• недопустимость загрязнения воздуха вредными газами и неприятными запахами (особенно для печного отопления производственных помещений);
• желательность совмещения отопительного процесса с вентиляцией;
• обеспечение пожарной и взрывобезопасности;
• надежность отопительной системы при эксплуатации и удобство в ремонте.

Состав и принцип действия

При отоплении больших площадей нужно использовать более мощное оборудование.

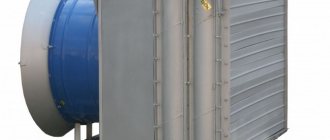

Воздушное отопление представляет собой теплогенератор либо водяной калорифер, осуществляющий подогрев воздуха, и систему разветвленных воздуховодов, предназначенных для транспортировки воздушных потоков в обогреваемые зоны цеха либо склада.

Внутри производственных помещений нагретый воздух распространяется благодаря работе вентилятора или распределительных головок, направляющих воздушные потоки в требуемом направлении.

Промышленное воздушное отопление может быть представлено в виде мобильного варианта отопления локальных мест цеха — переносных тепловых пушек, успешно выполняющих задачу оперативного обогрева определенных участков.

Рециркуляция воздуха дополнительно решает вопросы соответствия параметров воздуха в обслуживаемой или рабочей зоне производственных помещений санитарно-гигиеническим требованиям и нормам.

Преимущества и недостатки

Воздушное отопление промышленных и складских помещений обладает целым рядом конкурентных преимуществ перед прочими схемами устройства системы отопления:

1. Высокое значение КПД (до 93%), отсутствие промежуточных звеньев (труб, радиаторов и т.д.).
2. Поддержание постоянного уровня микроклимата внутри производственных помещений за счет возможности интеграции климатической и отопительной систем.
3. Малая инерционность, позволяющая за короткий промежуток времени прогреть помещения до необходимого уровня.
4. Существенная экономия финансовых средств и снижение себестоимости продукции.

Очевидные преимущества могут слегка омрачить некоторые недостатки:

1. Необходимость регулярного обслуживания, сложность проведения модернизации.
2. Необходимость оснащения резервным источником электроснабжения.

Расчет отопления

Чтобы провести теплотехнический расчет, перед тем как спланировать любое промышленное отопление, нужно воспользоваться стандартным методом.

Qт (кВт/час) =V*∆T *K/860

Где:

• Qт – теплонагрузка на отапливаемое пространство;
• V – внутренняя площадь помещения, нуждающегося в отоплении (Ш*Д*В);
• ∆ T – значение разницы между наружной и желаемой внутренней температурой;
• К – коэффициент потери тепла;
• 860 – перерасчет на кВт/час.

Коэффициент теплопотерь, который включен в расчет системы отопления для производственных помещений, меняется с учетом типа строения и уровня его теплоизоляции. Чем меньше теплоизоляция, тем выше значение коэффициента.

Автоматические системы управления

Если воздушное отопление производственного помещения или дома совмещено с вентиляцией, системой кондиционирования, управление схемой является сложным и требуется настройка всех узлов. Чтобы скоординировать работу всех узлов применяются автоматические блоки управления для быстрого и точного изменения настроек, фиксирования оптимального режима работы.

Различаются блоки управления по технологическим возможностям и подбираются для каждой системы в индивидуальном порядке. Автоматика снимает с пользователя необходимость контроля за работой схемы и помогает распределять потоки по интенсивности прогрева, зонировать подачу воздуха, запускать прогрев и очистку и многое другое.

Паровое отопление промышленных зданий

Обогрев производственного помещения с помощью пара позволяет поддерживать высокую температуру среды (до 100 градусов). При организации отопительного процесса не надо учитывать количество этажей. Довести температуру до необходимого значения можно в короткие сроки. Это касается как обогрева, так и охлаждения. Все оборудование, включая коммуникации, не занимает много места.

Паровой способ отопления оптимален, если производственное помещение требуется нагревать или снижать температуру периодически. Метод эффективнее, чем водяной.

Выделяют следующие недостатки:

• возникает сильный шум при эксплуатации;
• сложно регулировать расход пара;
• паровой способ не рекомендуется использовать в помещениях с аэрозолями, горючими газами, сильной пылью.

Водяное отопление промышленных объектов

Водяной обогрев уместен, если вблизи есть собственная котельная либо функционирует центральное водоснабжение. Основным компонентом в данном случае будет промышленный котел отопления, который может работать на газу, электричестве или твердом топливе.

Вода будет подаваться под высоким давлением и температурой. Обычно с ее помощью нельзя качественно обогреть крупные цеха, поэтому способ называют «дежурным». Но выявляют ряд достоинств:

• воздух спокойно циркулирует по помещению;
• тепло распространяется равномерно;
• человек может активно работать в условиях с водяным отоплением, оно абсолютно безопасно.

Нагретый воздух поступает в помещение, где смешивается с окружающей средой и температура уравновешивается. Иногда требуется снизить затраты энергии. Для этого с помощью фильтров воздух очищается и вновь используется для отопления промышленных зданий.

Воздушное отопление

Большинство предприятий во времена существования Советского Союза использовали конвекционную систему отопления производственных зданий. Трудность применения такого способа заключается в том, что теплый воздух, согласно законам физики, поднимается вверх, тогда как часть помещения, расположенная у пола, остается менее прогретой.

Сегодня более рациональный обогрев обеспечивает система воздушного отопленияпроизводственных помещений.

Принцип действия

Горячий воздух, который предварительно нагревается в теплогенераторе посредством воздуховодов, передается в отапливаемую часть здания. Для распределения тепловой энергии по всему пространству применяются распределительные головки. В некоторых случаях устанавливают вентиляторы, заменой которым может выступать портативное оборудование, в том числе и тепловая пушка.

Преимущества

Стоит отметить, что подобное отопление можно совмещать с различными приточными системами вентиляции и кондиционирования. Именно это и позволяет обогревать огромные комплексы, чего раньше достичь никак не удавалось.

Такой способ широко применяется в обогреве складских комплексов, а также крытых сооружений спортивного назначения. К тому же подобный метод в большинстве случаев является единственно возможным, поскольку он обладает высочайшим уровнем пожарной безопасности.

Недостатки

Естественно, без некоторых отрицательных свойств не обошлось. К примеру, установка воздушного обогрева обойдется в копеечку владельцам предприятия.

Мало того, что вентиляторы, необходимые для нормального функционирования, стоят достаточно много, так они еще и потребляют огромные объемы электроэнергии, поскольку их производительность достигает порядка нескольких тысяч кубических метров в час.

Воздушное отопление промышленных помещений

Этот способ обогрева производственных площадей стал популярным еще в 70-е годы. Принцип работы основан на нагреве воздуха теплогенераторами, водяными или паровыми калориферами. Воздух по коллекторам поступает в те зоны, где необходимо поддерживать нужную температуру. Для распределения воздушных потоков устанавливают специальные распределительные головки или жалюзи. Это далеко не идеальный способ обогрева, он имеет существенные недостатки, однако применяется довольно широко.

Центральная и зональная системы

В зависимости от потребностей владельцев зданий можно оборудовать равномерный обогрев всего помещения или отдельных зон. Центральное воздушное отопление представляет собой приборы, которые забирают воздух снаружи, нагревают и подают его в помещения. Главным недостатком системы такого типа является отсутствие возможности регулировать температуру в отдельных помещениях здания.

Зональное отопление позволяет создать нужный температурный режим в каждой комнате. Для этого в каждом помещении устанавливают отдельный отопительный прибор (чаще всего газовый конвектор), который поддерживает заданную температуру. Зональная система экономически выгодна, поскольку используется ровно столько энергии, сколько нужно для обогрева, минимизируются нерациональные расходы. При установке нет необходимости прокладывать воздуховоды.

Определять подходящий тип системы и осуществлять расчет воздушного отопления производственного помещения должен опытный специалист. Учитываются такие факторы:

• тепловые потери;
• необходимый температурный режим;
• количество прогреваемого воздуха;
• мощность и вид воздухонагревателя.

Преимущества и недостатки

Важными преимуществами можно считать быстрый прогрев воздуха, возможность совмещения отопления с вентиляцией. Недостаток связан с общеизвестным законом физики: теплый воздух поднимается вверх. Под потолком создается более теплая зона, чем на уровне человеческого роста. Разница может составлять несколько градусов. Например, в цехах с потолками высотой 10 м внизу температура может составлять 16 градусов, а в верхней части помещения – до 26. Для поддержания нужного теплового режима система должна работать постоянно. Такой нецелесообразный расход энергии заставляет владельцев искать иные методы обогрева зданий.

Проектирование системы

Для того чтобы организовать воздушное отопление помещений, необходимо составить все необходимые проектные документы. Лучше всего это дело доверить профессионалам в данной области. Иначе неправильная организация чревата тем, что в помещениях будет повышен шумовой уровень или будет наблюдаться дисбаланс терморежимов.

Организация такого вопроса, как отопление и вентиляция производственных помещений, должна решить следующие вопросы:

• Выявить предварительный уровень тех потерь тепла, которые будут свойственны определенному помещению.
• Рассчитать мощность теплового генератора с учетом непродуктивных тепловых расходов.
• Рассчитать, какое будет количество нагреваемого воздуха, а также необходимый режим температуры.
• Выявить размер диаметра тех каналов, по которым поступает воздух, а также выявить возможные потери напора от отрицательных характеристик магистрали.

После того, как расчет системы отопления промышленного здания произведен, и такой проект составлен, можно приобрести необходимое оборудование.

Монтаж воздушного отопления

Монтажные работы по установке системы воздушное отопление складских помещений можно произвести как работниками предприятия, так и обратиться за помощью к сотрудникам специализированных фирм. Заказав оборудование для того чтобы сделать воздушное отопление склада или другого помещения, вы получите от производителя заслонки, воздуховоды, врезки и другие стандартные компоненты.

Дополнительно понадобится купить такие материалы, как:

• алюминиевый скотч;
• магистрали гибкого типа;
• лента для монтажа и утеплитель.

Некоторые участки крайне важно утеплить, так как это предотвратит образование конденсата в проблемных местах. Для этого на стенки трубопроводов можно поставить пласт утеплителя из фольги. Толщина такого самоклеящегося утеплителя может варьировать, однако наиболее используемой считается фольга, которая имеет в толщину от 3 до 5 мм.

Магистрали могут быть как жесткими, так и гибкими, все зависит от геометрии помещения или от проектного плана. Между собой некоторые участки магистралей могут соединяться посредством армированного скотча и хомутов из пластика или металла.

Для того чтобы выполнить монтажные работы по организации системы воздушное отопление промышленных помещений, понадобятся следующие действия:

• установка магистралей, посредством которых подается горячий воздух;
• монтаж распределительных раструбов;
• установка агрегата, который генерирует тепло;
• укладка слоя для тепловой изоляции;
• установка дополнительных устройств и оборудования.

Инфракрасное отопление

Далеко не каждая компания готова тратить огромные деньги на воздушную отопительную систему, поэтому многие предпочитают использовать другой метод. С каждым днем все большую популярность приобретает инфракрасное промышленное отопление.

Принцип работы

Инфракрасная горелка функционирует по принципу беспламенного сгорания воздуха, располагающегося на пористой части поверхности керамики. Керамическая поверхность отличается тем, что способна излучать целый спектр волн, которые концентрируются в области инфракрасного излучения.

Особенностью этих волн является их высокая степень проходимости, то есть они свободно могут проходить сквозь потоки воздуха, чтобы передать свою энергию в определенное место. Поток инфракрасного излучения направляется в заранее заданную область посредством различных отражателей.

Поэтому подогрев производственных помещений с использованием подобной горелки позволяет обеспечивать максимальный комфорт. К тому же такой способ отопления дает возможность обогревать как отдельные рабочие зоны, так и целые здания.

Основные преимущества

На данный момент именно применение инфракрасных обогревателей считается самым современным и прогрессивным методом отопления промышленных зданий благодаря следующим положительным характеристикам:

• быстрый прогрев помещения;
• низкая энергоемкость;
• высокий КПД;
• компактность оборудования и легкий монтаж.

Выполнив правильный расчет, можно установить мощную, экономную и независимую отопительную систему предприятия, не нуждающуюся в постоянном техническом обслуживании.

Сфера применения

Стоит отметить, что такое оборудование используется, помимо всего прочего, для нагрева птичников, теплиц, террас кафе, зрительных, торговых и спортивных залов, а также различных битумных покрытий в технологических целях.

Весь эффект от эксплуатации инфракрасной горелки можно почувствовать в тех помещениях, которые отличаются большими объемами холодного воздуха. Компактность и мобильность подобного оборудования дает возможность поддерживать температуру на определенном уровне в зависимости от технологической необходимости и времени суток.

Безопасность

Многих волнует вопрос безопасности, поскольку слово «излучение» у них ассоциируется с радиацией и вредным влиянием на здоровье человека. На самом деле, эксплуатация инфракрасных обогревателей является полностью безопасной как для человека, так и для расположенного в помещении оборудования.

Классификация систем воздушного отопления, вентиляции

Существует несколько современных систем воздушного отопления дома. Их классификация основана на способе циркуляции воздуха, зависит от особенностей применяемых устройств, воздухообмена и места размещения конструкции. По способу циркуляции воздуха различают:

1. Механические системы. Движение воздушного потока по воздуховодам обеспечивается вентиляторами.
2. Системы, в основе которых лежит естественный способ циркуляции. Разница температур, наличие нагретых и холодных потоков обеспечивают движение воздушных масс (согласно законам физики).

Классификация по типу устройств:

1. Центральные системы. Предназначены для обогрева помещений большой площади.
2. Локальные. Обеспечивают необходимую температуру в отдельных помещениях или зонах.

В зависимости от применяемого способа воздухообмена системы делятся на следующие виды:

1. Рециркуляционные. Задействован только воздух отапливаемого помещения.
2. Конструкции с частичной рециркуляцией.
3. Приточные. Воздухозабор осуществляется с улицы.

Проект системы воздушного отопления и вентиляции частного дома.
По месту размещения различают:

• напольные устройства;
• подвесные конструкции.

Каждая из систем отличается количеством комплектующих, способом монтажа и эксплуатационными характеристиками. Напольный механический рециркуляционный вариант является наиболее доступным видом системы. Обеспечение внешнего притока воздуха требует вспомогательных устройств, тем самым усложняя монтаж и привлекая дополнительные финансовые вложения.

На заметку! Перед тем как выбрать систему воздушного обогрева помещения, необходимо проконсультироваться со специалистом, знающим особенности домостроения, где планируется установить отопление.

Нормы СНиП для отопления производственных помещений

Прежде чем приступить к проектированию той или иной системы, задуматься о том, какой выбрать промышленный котел отопления, надо изучить следующие правила и выполнить их. Обязательно стоит учитывать потери тепла, ведь нагревается не только воздух в помещении, но и оборудование, предметы. Максимальная температура теплоносителя (воды, пара) – 90 градусов, а давление — 1 МПа.

При составлении проекта на отопление не берут в расчет лестничные площадки. Использовать котлы и прочее оборудование, работающее на газу, разрешается, только если продукты окисления удаляются закрыто и нет опасности возникновения взрыва или пожара на производстве.

Каждый из перечисленных способов отопления имеет свои недостатки и достоинства. Выбирать оптимальный из способов надо на основании технологических процессов, которые проводятся в конкретном цеху. Рабочие не могут находиться в помещении, если температура воздуха там ниже 10 градусов. На складах обычно хранится готовая продукция. Чтобы сохранить ее качество, нужно поддерживать оптимальный микроклимат.

Мы — профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Отопление производственного помещения «ЕвроХолод» реализует с монтажом «под ключ». По вопросам, связанным с отоплением, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение

, отправьте запрос на e-mail [email protected] или отправьте быструю заявку.

См. далее

• Системы отопления. Теплоснабжение зданий
• Какой у вас объект?

Виды теплогенераторов для воздушного отопления

Теплогенератор – это агрегат воздушного отопления, который производит тепловую энергию путем сжигания одного из видов топлива. Мощность, КПД, способ монтажа, особенности эксплуатации во многом определяются именно типом топлива. Для обогрева жилых помещений, объектов социального назначения в основном применяются такие виды агрегатов:

1. Пиролизные котлы. Работают на твердом топливе растительного происхождения (на дровах, отходах деревообрабатывающей промышленности, пеллетах, брикетах, торфе).
2. Газовые котлы. Сжигают природный газ.

На заметку! Перед установкой системы воздушного отопления и кондиционирования, предполагающей длительный срок эксплуатации, необходимо правильно рассчитать топливные ресурсы. Переход на другой вид топлива требует практически полной замены системы.

Для обогрева помещений могут использоваться пиролизные или газовые котлы, а также дизельные и универсальные теплогенераторы.

Для воздушного обогрева больших производственных площадей могут также использоваться такие виды генераторов:

1. Дизельные. Работают на дизельном топливе. Их заправка осуществляется один раз в сутки (это средний показатель, существуют модели, которые могут не заправляться в течение 2-3 дней).
2. Универсальные теплогенераторы. В качестве топлива для них тоже применяется дизель, а также отработки масла, подлежащие утилизации растительные жиры.

Данные виды топлива являются дешевыми, что значительно снижает экономические затраты предприятий на отопление производственных помещений.
