Почему гофра хороший вариант для отопления?

Гофра из нержавейки стала применяться для устройства отопительных систем не так давно, но уже снискала популярность за счёт своих уникальных технических и эксплуатационных характеристик.

Достоинства и недостатки:

К плюсам можно смело отнести:

• широкого диапазона рабочих температур. Гофротрубы без потерь своих первоначальных свойств могут эксплуатироваться с температурой теплоносителя в диапазоне -50ºС до +110ºС;
• стойкости к сильным скачкам давления внутри сети. Нержавеющие изделия имеют большой запас прочности по давлению, так как способны выдерживать до 50 Бар. В системах отопления при максимальной температуре циркулирующего вещества +110ºС уровень давления обычно не превышает 15 Бар;
• высокой эластичности. Трубы легко гнутся без применения специальных инструментов. Им можно придавать любую форму (радиус изгиба равен 30 — 150 мм в зависимости от диаметра труб), что позволяет собирать разводку с минимальным количеством фитингов, снижая таким образом общую стоимость системы обогрева;
• необычайно высокой стойкости к коррозии. Гофротруба не разрушается под воздействием влаги, её внутренние стенки не подвержены образованию известковых наростов, снижающих пропускную способность трубопроводов;
• долговечности. Срок службы гофрированных труб из нержавейки практически не ограниченный, на длительность эксплуатационного ресурса отопительной системы может повлиять только нарушение целостности фитингов, срок службы которых не превышает 30 лет;
• гладкой внутренней поверхности стен. Гофрированные трубы изнутри имеют гладкую поверхность, создающую минимальное сопротивление движению теплоносителя и обеспечивающие бесшумность;
• ремонтопригодности. При необходимости можно легко заменить только участок гофротрубы или прибор, вышедший из строя;
• способности компенсировать линейное расширение за счёт рифлёной структуры, что особенно важно при устройстве «теплого пола»;
• морозоустойчивости. Гофра из нержавейки не боится разморозки, если в ней застывает вода, то труба просто расширяется, и в дальнейшем её можно отогреть паяльной лампой.

Как и у любых других изделий, у гибкой трубы для отопления имеются некоторые недостатки:

• низкая ударопрочность. При монтаже участков отопительной системы в местах, где существует опасность механического повреждения, рекомендуется защищать гофротрубу из нержавейки металлическим или полимерным коробом;
• сложный уход. Очищать гофру от пыли несколько сложнее, чем трубы с гладкой поверхностью. При уборке придётся пользоваться щёткой, а лучше всего сразу закрыть гофрированные конструкции защитным кожухом или экраном;
• специфичный внешний облик. Гофрированную поверхность изделий многие не считают достаточно эстетичной, но если использовать скрытый способ монтажа, то данный недостаток становится несущественным;
• невозможность бетонирования внутри стены. Для присоединения к отопительным приборам используются специальные фитинги, к которым должен быть обеспечен свободный доступ для ревизии и техобслуживания;
• высокая электропроводность, поэтому необходимо устройство заземления и установка диэлектрических прокладок.

Достоинства отопительных систем с гофрированными нержавеющими трубами

Подобные системы отопления обладают рядом достоинств. Прежде всего, благодаря устойчивости материала к изменениям уровня давления и его прочности, гофрированные трубы из нержавейки можно использовать для обустройства системы центрального отопления, в которой используются радиаторы биметаллического типа. В этом случае можно не беспокоиться о том, что подводка станет одним из слабых звеньев всей системы.

Напомним, что нержавейка обладает химической стабильностью. Она не образует при взаимодействии с медью и алюминием гальванического пара. Это преимущество проявляется в ситуациях, когда соседи, находящиеся в общем отопительном контуре, заменяют трубы на медные или ставят радиаторы из алюминия. Гофрированные трубы из нержавейки защитят обе стороны от возможных негативных последствий такого ремонта.

Трубы этого типа просто монтировать. По способу монтажа гофрированные трубы из нержавейки, используемые в отопительных системах, оказываются лучше, чем металлопластиковые трубы, во время монтирования которых используются компрессионные фитинги.

Чтобы смонтировать систему отопления из гофрированных труб, потребуется минимальный набор инструментов, которые уже были указаны выше: резак, газовый или разводной ключ. Но в ряде случаев можно обойтись и без резака. К тому же собрать одно соединение можно всего за одну минуту.

Несомненным преимуществом гофрированных труб из нержавейки является ещё и длительный срок эксплуатации. Он практически не имеет ограничительных рамок и не сокращается даже тогда, когда расчётная температура теплоносителя постоянно превышается.

Отметим, что ограничение, составляющее 110 градусов Цельсия, является чисто условным. Оно связано с тем, какими показателями устойчивости к повышенным температурам обладают уплотнительные прокладки, каким тепловым расширением обладают фитинги и трубы. Нержавеющая сталь начинает терять свою прочность лишь при температуре более восьмисот градусов Цельсия.

Альтернативы

Помимо нержавейки для изготовления гофротрубы используются пластик или чугун (изделия с ребристой поверхностью). Пластиковые изделия не самый лучший вариант для отопления, где рабочая температура теплоносителя может достигать +110ºС, так как они могут нормально функционировать только при температурах до +85ºС и давлении в системе не более 20 атмосфер.

Чугунные оребрённые трубы характеризуются высокой стойкостью к тепловым нагрузкам, но они постепенно выходят из массового применения из-за большого веса, низкой ударопрочности и сложного монтажного процесса.

Как делают гофротрубу из нержавейки?

Технические условия для изготовления гофрированных труб регламентируют применение нержавеющей стали марки AISI 304.

Производят её по следующей технологии:

• лист нержавеющей стали поступает в формовочный станок, где он приобретает цилиндрическую форму;
• края цилиндра свариваются между собой лазером, плазмой или индукционным током;
• прочность сварного шва проверяется вихревыми токами;
• далее заготовка проходит калибровку, в процессе которой изделие обретает характерную волнистую структуру;
• при выходе из калибровочного станка осуществляется нарезка необходимой длины.

Такая труба уже может использоваться для монтажа, но она менее прочная и пластичная. Для повышения этих показателей изделия подвергаются термической обработке (обжигу) при температуре +600ºС с последующим периодом принудительного охлаждения (отпуска).

Визуально изделия ничем не отличаются, однако после обжига они становятся прочнее и гибче, а значит при сгибании на них не будут образовываться заломы, как на неоттожённой гофре.

Достоинства и недостатки

И хотя разговор идет о нержавейки, у этого металла есть и свои негативные стороны. Но начнем с преимуществ.

Достоинства

• Изготавливают такие трубы из высоколегированной стали. Чаще всего используется марка SUS (AISI) 304, которую применяют в пищевой промышленности.
• Эти трубы не коррозируют, на них не образуются колонии плесени и грибков. И если сравнивать их со стальными трубами для отопления, то это просто небо и земля.
• Простота проведения монтажных работ. Для этого вам понадобится набор гаечных ключей и определенные фитинги.
• Изделие из нержавейки может выдержать несколько циклов разморозки.
• Так как это прочный металл, то грызунам он не по зубам.
• Малый удельный вес, а это удобство транспортировки и укладки.
• Высокая тепловая отдача материала.

Гофрированная труба в системе отопления
Кстати, хотелось бы вернуться в выдерживаемой температуре. Мы упомянули о корейском производителе, так вот у него один из самых низких показателей, потому что европейские производители гарантируют +150°С нагрузки. Кстати, даже при такой температуре с трубой ничего не происходит, и это ограничение связано лишь с уплотнительными кольцами, которые используются при соединении труб. Именно они и рассчитаны на такие температурные нагрузки.

Внимание! Для информации – на рынке вы можете найти уплотнительные кольца, которые выдерживают температуру +300°С.

Недостатки

• При высоких механических нагрузках легко деформируется.
• Высокая цена изделия.
• Высокая цена фитингов. Кстати, производители труб для отопления из нержавейки не занимаются выпуском фитингов.

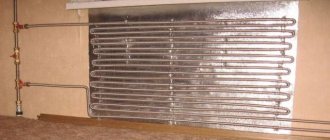

Регистр из нержавеющей гофры

Производители и на что обратить внимание при покупке

Основную массу гофр из нержавейки выпускают в Южной Кореи следующие компании:

• Лавита — производитель гофротруб из нержавейки для отопления среднерыночного ценового сегмента. Существуют нарекания к прочностным характеристикам стенок: при установке фитингов возникает опасность повреждения нержавеющей стали, отчего в последствие происходят протечки. Однако, этот недостаток скорее является результатом неграмотного проведения монтажа.
• Гофрированные трубы из нержавеющей стали для отопления этой фирмы считаются самыми лучшими среди аналогичных изделий. Правда и цена на них в несколько раз выше стоимости гофр предыдущего производителя. Эти модели соединяются фитингами, укомплектованными утолщёнными уплотнительными кольцами, что обеспечивает более надёжное соединение.
• Изделия Гидроста по цене сопоставимы с трубами от Лавито, но данная продукция нередко имеет фабричный брак. Протечки в местах установки фитингов случаются в среднем у 7% систем, собранных из этих труб.
• Довольно качественная продукция, но стоимость её считается неоправданно завышенной.

Покупая гофрированное изделие следует визуально осмотреть его поверхность на наличие повреждений, заломов и деформаций. Расстояние между гребнями должно быть одного размера по всей длине трубы.

Также необходимо ознакомиться с сертификатом соответствия, который подтвердит качество и позволит избежать покупки подделок кустарного производства.

Дополнительные критерии выбора зависят от типа гофры:

• номерованной длины. Труба должна иметь полный комплект фитингов;
• произвольной протяжённости. Необходимо проверять качество линии отреза. Края должны быть ровными и без заусениц.

Важные характеристики труб для теплых полов

Сейчас среди строительных материалов существует масса вариантов использования различных технологий и приспособлений для монтажа системы подогрева полов, которая будет работать на воде. Несмотря на то, что этот метод подогрева несколько сложнее в монтаже, чем с использованием электрических нагревателей, он все равно используется и считается довольно популярным. Одним из главных элементов всей этой системы является труба, по которой и будет течь теплоноситель. Она должна обладать определенными характеристиками, чтобы подогрев работал эффективно и правильно.

Гофрированные труба из нержавеющей стали

Укладка гофрированной трубы для теплого пола

При выборе трубы для воды учитываются следующие факторы:

• основные эксплуатационные характеристики – при каких условиях может использоваться данный тип трубы;
• особенности произведения монтажа;
• показатели теплопроводности;
• длительность эксплуатационного срока;
• стоимость трубы;
• гибкость, так как во время укладки теплых полов трубу придется многократно изгибать;
• защищенность от проникновения кислорода, так как этот элемент становится основной причиной образования ржавчины внутри изделия;
• производитель материала и его репутация.

Использование гофрированных труб из нержавейки в системе отопления

Внимание! Выбор материала для подогрева пола должен производиться среди тех видов, что предназначены именно для отопления, а не для организации обычного водопровода.

Внутренние стенки трубы из гофрированной нержавейки гладкие

Трубы для системы подогрева полов могут быть изготовлены из различных материалов. Каждый вид обладает своими особенностями использования и эксплуатационными характеристиками.

Таблица. Виды труб для организации подогрева пола.

труба для теплого пола гофрированная

Также в продаже есть еще один вид труб для монтажа подогрева полов – это гофрированная труба, изготовленная из нержавеющей стали.

Видео – Трубы для теплого пола

Какая гофра лучше?

Лавита — производитель гофротруб из нержавейки для отопления среднерыночного ценового сегмента. Однако данная продукция имеет нарекания от потребителей по отношению к прочностным характеристикам стенок: при установке фитингов возникает опасность повреждения нержавеющей стали, отчего в последствие происходят протечки. Однако, этот недостаток скорее является результатом неграмотного проведения монтажа.

Продукция компании Гидроста по цене сопоставима с трубами от Лавита, но нередко имеет фабричный брак. Протечки в местах установки фитингов случаются в среднем у 7% систем, собранных из этих труб.

Довольно качественной является продукция компании Meibes, но стоимость её считается неоправданно завышенной.

Гофрированные трубы из нержавеющей стали для отопления Kofulso считаются самыми лучшими среди аналогичных изделий. Правда и цена на них в несколько раз выше стоимости гофр предыдущего производителя. Эти модели соединяются фитингами, укомплектованными утолщёнными уплотнительными кольцами, что обеспечивает более надёжное соединение.

Монтаж

На гофрированные трубы из нержавеющей стали для отопления действуют такие же правила прокладки, какие используются при установке отопительных систем из других материалов. А вот способы соединения их элементов имеют свои особенности, которым стоит уделить отдельное внимание:

Сборка компонентов

Четыре необходимых шага

Инструкция:

1. Режем изделие согласно разметке с помощью трубореза.
2. В одну руку берём соединительную муфту, а в другую обрезанный край трубы.
3. Плотно надеваем фитинг на изделие.

Внутреннее устройство муфты

1. Затягиваем гайку на муфте разводным ключом, в результате чего прокладка плотно обожмёт место соединения, а гофрирование гарантирует ему надёжность.

Пример готового тройного соединения

Правила монтажа

Есть ещё несколько нюансов, которые стоит соблюдать во время прокладки отопительной системы с использованием гофрированных труб из нержавейки:

1. Соблюдайте осторожность с обрезанными краями, так как они невероятно острые, и о них можно легко порезаться.

Острые края могут стать причиной возникновения травм при неосторожном обращении

1. В процессе установки системы тёплых полов длина одного контура не должна превышать длину одной бухты трубы.
2. Если подсоединяете гофру к старым элементам стальной конструкции, то обязательно побеспокойтесь о монтаже специального фильтра для предотвращения попадания ржавчины в новый трубопровод.
3. Не следует злоупотреблять частыми циклами загибания гофрированной трубы в одном и том же месте, это может привести к появлению излома.
4. Помните, что нержавеющая сталь является проводником электрического тока, поэтому позаботьтесь о достаточном удалении конструкции от его источников.
5. Используйте только крепежи из пластика, цветных металлов или нержавейки.

Образцы пластиковых крепежей

1. Постарайтесь, чтобы в процессе использования гофра не соприкасалась с ржавым железом. Это ощутимо продлит её эксплуатационный срок.

Размеры и примерные цены

Под разводку радиаторной системы отопления и «тёплый пол» выпускаются гофрированные трубы в диаметрах 15, 20, 25 и 32 мм.

Цена за 1 п.м. разная у всех производителей. Например, оттожжённая гофротруба из нержавейки Kofulso продаётся по цене:

• DN 15 мм — 172 руб.;
• DN 20 мм — 320 руб.;
• DN 25 мм — 399 руб.;
• DN 32 мм — 766 руб.

Методы соединений

Для соединения нержавеющих гофрированных труб используется обжимной латунный фитинг с силиконовым или резиновым уплотнительным кольцом. В него вставляется конец трубы до упора и затягивается кольцом.

При переходе с гладкой стальной трубы на гофру фитинг сначала крепиться на гладкой трубе, а затем в него вставляется нержавеющая гофротруба.

Гибкая подводка к радиатору

Для изготовления гибкой подводки к радиаторам и обогревателям применяется ручной вальцовщик.

Сначала труборезом или болгаркой отрезается кусок трубы необходимой длины, и тщательно зачищается линия среза. Затем труба вставляется в вальцовщик с выступом на два кольца гофры для проведения развальцовки выступающего края с помощью молотка. Далее на этот конец трубы надевается накидная гайка с резиновой прокладкой. Крепление накидной гайки на второй конец выполняется аналогичным образом.

Теплый пол

Для укладки гофрированной трубы св системе «тёплый пол» рекомендуется использовать в качестве крепёжных элементов пластиковые клипсы.

Отверстия под дюбели для крепления фиксаторов должны быть просверлены сквозь слой утеплителя в бетонную стяжку.

Монтаж следует начинать от распределительного шкафа, присоединив один конец к выводу коллектора. Далее трубу раскатывают из бухты и укладывают между клипсами витками, расстояние между которыми должно составлять 30 см и не менее 20 см от стен. После того как труба будет равномерно распределена по помещению её второй конец подсоединяется к выходу обратного коллектора.

Преимущества гофрированной трубы из нержавеющей стали

Нержавеющая гофротруба – сравнительно новый материал в сантехнике, убедительно доказывающий свое превосходство над пластиковыми или стальными аналогами. Отличается простотой установки, прочностью, надежностью и долговечностью.

При помощи гофры из нержавеющей стали можно в сжатые сроки спроектировать и реализовать систему горячего или холодного водоснабжения, газопровод или теплый пол.

Отзывы и опыт эксплуатации

Появление гофрированной нержавейки в продаже исчисляется несколькими годами, поэтому и опыт эксплуатации у неё не большой. Отзывы на форумах только положительные от тех, кто установил такие системы дома, и несколько отрицательных от спецов, утверждающих, что у таких изделий более высокое сопротивление потоку теплоносителя. Однако, никому из тех, кто смонтировал у себя систему отопления с использованием таких труб не потребовалась установка более мощного циркуляционного насоса. В основном такая система подключена в домах к настенному газовому котлу и включает в себя обычную разводку от отопительных приборов и «тёплые полы».

Относительно качества, то больше положительных отзывов заслужили изделия Kofulso, чем продукция других брендов.

Сферы применения гофрированной нержавейки для отопления

Гофрированная газовая нержавеющая подводка

С помощью данного вида нержавеющих труб и фитингов можно выполнять следующие виды работ:

• Подключение отопительных батарей;
• Замена стояков отопления в помещении;
• Монтаж трубопровода от локальных (отопительные котлы) или магистральных источников носителя тепла к жилым и нежилым отапливаемым помещениям;
• Установка дополнительного элемента системы отопления (к примеру, аналог отопительной батареи);
• Подключение «теплых полов»;
• Прокладывание трубопровода;
• Установка газопровода;
• Системы пожаротушения и кондиционирования.

Благодаря своей гибкости, прочности их также используют в химической, пищевой и фармакологической сферах. Это объясняется тем, что в отличии от пластиковых труб, гофрированная нержавейка не теряет своих свойств и диаметра даже после передавливания.
