Какие бывают напольные водяные конвекторы отопления – виды, какой лучше выбрать

Как выбрать внутрипольный конвектор

У вас ремонт, и вы решили, что будете устанавливать внутрипольный конвектор, но сразу возникает много вопросов, куда, какой, с вентилятором или без. Внутрипольные конвекторы отопления специфический товар, много нюансов которые неплохо бы изучить перед тем как совершать покупку. Постараемся Вам помочь правильно подобрать нужный прибор. Для этого мы составили перечень вопросов, на которые нужно ответить проектировщику для правильного расчета.

Что нужно знать для правильного выбора конвектора

• Площадь помещения

• Длина панорманого окна

• Глубина конвектора в пол

• Ширина конвектора в пол

• Вентилятор нужен или нет

• Конвектор в спальне

• Управление конвектором

• Влажное или сухое помещение

• Вентилятор не хочу! Что делать?

• Дополнительное отопление

• 1

Производители

В число признанных фирм, выпускающих внутрипольные конвекторы, входят российские, в частности, модели «Бриз». В зависимости от мощности, выпускаются модификации с естественной конвекцией и с вентилятором тангенциального типа. Теплообменник выполнен из медно-алюминиевого сплава, а решетка – из дюралюминия. Температура теплоносителя может достигать 130С, а рабочее давление – 15 атм.
Внутрипольный конвектор «Бриз»

Из отечественных изделий известен также коллектор «EVA», предназначенный для обогрева небольших помещений. Применение деталей из нержавеющей стали, современные технологии изготовления и возможность самостоятельно подобрать комплектацию делают данный отопительный вариант широко востребованным. Здесь все зависит от финансовых возможностей и вкуса.

Большой популярностью в плане широкого выбора и высокой надежности пользуются водяные конвекторы «Керми» (Бельгия). Их можно применять в качестве основных источников тепла. Малая высота корпуса дает возможность легко производить монтаж внутрипольных конвекторов, которые встраиваются в любой пол. Диапазон размеров и мощностей изделий велик, а гарантия составляет 10 лет. Они снабжены термостатами и могут работать автономно. Вентиляторы запитаны от источника в 12 В. Производители изготавливают внутрипольные водяные конвекторы на заказ.

Высокое качество и приемлемые цены сделали популярной в России чешскую марку «Minib». Конвекторы выходят на максимальную мощность за 10-15 мин. Если сравнить их с радиаторами, то тем для этого требуется 30 мин.

Следует также отметить популярность немецких конвекторов «Varmann», где применяются последние инновации, существенно не влияющие на окончательную стоимость моделей. Ассортимент изделий отличается широкими возможностями. Их изготавливают прямой и полукруглой формы, в виде угловых конструкций или проходящих через колонны.

Дополнительный обогрев

Так же могут специалисты о дополнительном обогреве. Что имеется ввиду? -теплый пол, теплые стены, кто-то оставляет часть обогревательных приборов и хочет установить конвектор только для незапотевания сплошного остекления. Может быть окна выходят на лоджию или балкон, это тоже необходимо указать.

Если вы решили комбинировать, например оставить одну батарею или установить теплый пол водяной или электрический, тогда вам нужен конвектор менее мощнный, что позволит вам сэкономить на его стоимости и сложности прокладки коммуникаций.

Принцип и устройство водяных конвекторов

Классические радиаторы нагревают стены и окружающие предметы, тем самым обогревая жилые помещения. Для того чтобы повысить эффективность, их изготавливают с оребрением, благодаря которому создается конвективный поток воздуха. В результате этого повышается скорость обогрева частных домов и квартир. Тепло в радиаторы доставляется с помощью нагретого теплоносителя – чаще всего это обычная водопроводная вода. В помещение оно поступает через конвекционные ребра и в виде теплового излучения.

Принцип конвекции очень прост — нагретый воздух поднимается вверх, а на его место приходит холодный.

Конвекция хороша тем, что она обеспечивает быстрый прогрев помещений любого типа. Нагретые воздушные массы, поднимаясь к потолку, вытесняют холодный воздух снизу, заставляя его проходить через конвекторы. Благодаря этому результаты работы отопительной системы становятся заметными буквально через полчаса после включения отопления. При этом классическая батарея отопления не может похвастаться аналогичными результатами.

Принцип действия водяных конвекторов отопления очень прост. Протекающий через них теплоноситель нагревает стальные пластины оребрения. Нагреваясь, он стремится вверх, а на его место поступает следующая порция воздуха. Здесь работают чистые законы физики, обеспечивая качественный обогрев жилых помещений. Процедура нагрева осуществляется абсолютно бесшумно, не тревожа домочадцев.

В некоторых водяных конвекторных обогревателях имеются встроенные вентиляторы, позволяющие организовать принудительную конвекцию с целью более быстрого прогрева помещений.

Как устроены водяные конвекторы отопления? Внутри них мы найдем:

• стальную или медную трубу – через нее протекает теплоноситель;
• оребрение – оно отвечает за нагрев воздушных масс;
• узлы подключения – с их помощью выполняется соединение самих устройств с водяной отопительной системой.

Как вы видите, в устройстве этого прибора нет ни чего сложно: теплообменник с узлами подключения, закрытые корпусом.

Дополнительно устанавливаются терморегуляторы и спускники воздуха – первые позволяют отрегулировать степень нагрева, а вторые служат для удаления воздуха из отопительной системы. Устройство конвекторов очень простое, а их миниатюрность не позволит испортить интерьер жилых или рабочих помещений.

Сфера применения водяных конвекторных обогревателей крайне широка. Они используются для обогрева частных домовладений, квартир в многоквартирных домах, офисных, административных и производственных помещений. Вот перечень их преимуществ:

• такие приборы отопления обеспечивают быстрый прогрев – по скорости прогрева они выигрывают перед обычными батареями;
• высокая эффективность – сами обогреватели отдают воздушным массам более 95% поступающего тепла;
• компактность – благодаря небольшим размерам эти отопительные приборы могут использоваться в помещениях с панорамным остеклением, не портя внешний вид.

Это универсальное отопительное оборудование для любых помещений.

Уход за конвекторами отопления очень простой – их нужно периодически очищать от пыли, которая накапливается на элементах оребрения. Здесь пригодится пылесос, обеспечивающий хорошее всасывание. Уход снаружи сводится к простому удалению пыли влажной тряпочкой. Внутренняя очистка осуществляется минимум пару раз в месяц, что препятствует накоплению большого количества загрязнений.

Отсутствие надлежащего ухода за приборами отопления приведет к накоплению большого количества пыли – естественная конвекция разнесет ее по всему помещению, что не прибавит здоровья аллергикам.

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола конвекторы отопления можно разделить на две группы:

• водяные;
• электрические.

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.

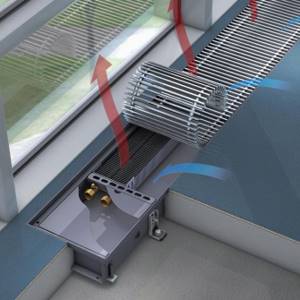

Схема функционирования водяного внутрипольного конвектора – поступление от остекления оконного проёма к обогревательному устройству холодного воздуха, его нагрев и выход в помещение.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.

Подключение радиатора монтируемого в пол отопителя с помощью гибких шлангов.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.

Монтаж водяного конвектора в нишу и жёсткое подключение его к теплоизолированным трубам в штробах-каналах.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.

Слева — схематично в разрезе вентиль ручного управления и механический термостат, справа – натуральное изображение термостатической головки.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.

Многотрубный радиатор встраиваемого в пол водяного конвектора повышенной теплоотдачи.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.

Способы расположения монтируемых в пол отопителей: слева – угловое размещение, справа – монтаж в ступени.

Стоимость таких приборов, в зависимости от мощности, класса технической оснащённости и исполнения, находится в диапазоне от 20 до 100 тыс. руб.

Важно! При подключении к системе центрального отопления конвекторы отопления водяные, встраиваемые в пол – обогреватели, не требующие затрат на энергоноситель (исключение составляют модели с вентилятором).

Приборы водяного обогрева принудительного типа конвекции

Оснащённость прибора вентилятором ускоряет конвективные потоки, но при этом снижает их температуру – воздух нагревается меньше из-за меньшей продолжительности контакта с теплообменником. Поэтому радиаторы внутрипольных обогревателей с конвекцией принудительного типа выполняются более сложной конструкции (двух- трёх- четырёхтрубными), длиной до 3 метров, что продлевает контакт воздуха с теплообменником и повышает его температуру на выходе из агрегата.

Из чего состоят водяные отопительные системы

Основным элементом водяной системы отопления является котел. Он может работать с любым видом топлива, будь это дрова или уголь, электричество, вода или газ. Самыми распространенными устройствами среди потребителей стали котлы на твердом топливе и газу.

Водяная отопительная система включается в себя обогревательный котел, трубопровод и, конечно же, батареи. Именно по этим элементам движется жидкость или антифриз.

• Стальные – могут быть нержавеющими и оцинкованными, что делает их невосприимчивыми к коррозии;
• Медные – прекрасно выдерживают высокое давление и температуры, отличаются своей надежностью;
• Металлопластиковые – не подвержены коррозии, удобны в установке, но плохо переносят перепады температур, из-за чего могут дать течь.

Помимо всего прочего, в систему отопления входят расширительные баки и элементы, регулирующие сам процесс обогрева. Как правило, это различные терморегуляторы, предохранительные клапаны, циркуляционный насос, манометр, запорные и автоматические отводчики.

Достоинства и недостатки оборудования

На современном рынке представлено огромное количество отопительных устройств напольного и настенного монтажа. Универсальные внутрипольные приборы пользуются особой популярностью, так как они обладают уникальными характеристиками и достоинствами.

Минусы встраиваемых приборов

Основной недостаток внутрипольных конструкций — высокая стоимость. Их цена в несколько раз выше аналогичных обогревательных приборов напольного агрегата одинаковой мощности.

Это связано с тем, что монтаж устройства намного сложнее, чем конвекторов обычных моделей.

Схема монтажа внутрипольного отопления описывает процесс установки водяной конструкции. Он довольно сложный, так как включает несколько важных процессов (+)

При установке оборудования встроенного типа трубы подводки должны находиться в полу. Это популярное решение, сложное, с технической точки зрения. Для скрытого монтажа изделия необходимо поднимать пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество конвекторов, встраиваемых в пол, — скрытый монтаж, который дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Несмотря на сложности монтажа и высокую цену, конвекторы отопления в полу — востребованная и стильная модель обогревательного прибора

Для открытых, стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и жилых домов, оборудованных модными панорамными окнами, громоздкой радиатор никак не впишется в общую стилистику помещения.

Оптимальный выход в таких ситуациях — встраиваемый конвектор. Причем можно подобрать модель с естественной или принудительной конвекцией.

Различия радиаторных и электрических видов

В электрических и в водяных внутрипольных обогревательных приборах для увеличения мощности устанавливают вентиляторы. Это позволяет получить намного больше тепла от конвекторов.

Вентиляторы работают от сети постоянного тока на 12, 24 В и переменного на 220 В. Чтобы уменьшить уровень шумов, их ставят на виброзащитные опоры.

Несмотря на шум, исходящий обычно от конвекторов с принудительной конвекцией, они имеют важные преимущества. Устройства выдают больше тепла и осаждают холодные потоки, которые поступают от стеклянной поверхности

Если владелец помещения планирует использовать водяной внутрипольный конвектор в качестве единственного или основного источника тепла, рекомендуется выбирать модели с принудительной конвекцией. Они быстро и эффективно нагревают воздух в помещении, не позволяя конденсату осесть на стекле.

Отдельные модели, например, изделия фирмы Kermi, могут использоваться не только для отопления помещений, а и для его охлаждения. Это происходит благодаря использованию 2-х отдельных теплообменных элементов, подключенных к различным системам — к отоплению и охлаждению.

Существует 2 вида встроенных систем — двухтрубные и четырехтрубные. В двухтрубных 1 теплообменник работает с 2-мя системами.

На современном рынке представлены модификации внутрипольных конвекторов, подающих в помещение чистый и теплый воздух. Вначале он поступает в специальное отверстие, затем очищается при помощи встроенных фильтров. Потом воздух подогревается, после чего поступает в помещение.

Водяные внутрипольные конвекторы с встроенными фильтрами оптимально подходят для установки в помещениях со стеклопакетами. В них обычно наблюдается низкая влажность и недостаток кислорода

Производители также выпускают внутрипольные приборы для эффективного обогрева жилых, коммерческих и производственных помещений с высоким уровнем влажности. При их изготовлении используются влагостойкое и современное электрооборудование. Эти модели оснащены дренажным стоком для отвода скопившегося конденсата.

Перед началом ремонта можно заказать конвектор нестандартного размера, соответствующее особенностям помещения.

Отдельные производители изготавливают поворотные нагревательные элементы, которые облегчают уход за внутренней частью корпуса. Теплообменник можно установить на гибких шлангах, за счет этого его можно легко вынуть для очистки.

По заказу клиента встраиваемые в пол конвекторы делают с требуемым радиусом кривизны или угловыми. Это чаще используется для оформления витрин или помещений с нестандартной геометрией

За контроль температуры и мощности конвектора отвечают электронные или электромеханические термостаты. Они находятся в корпусе прибора, управляются при помощи дистанционного или выносного пульта. Электронные термостаты позволяют запрограммировать температуру по времени суток, дням недели.

Преимущества водяных конвекторов отопления

• Современные водяные конвекторы эффективнее и экономичнее обычных батарей отопления. Можно выделить следующие преимущества:
• Используется принцип конвекции. Нагревается воздух, а не корпус прибора (как в обычных радиаторах). Как правило, корпус разогревается до температуры не более 40-45°C, что позволяет их использовать в детских садах без защитного деревянного кожуха, как в случае с чугунными радиаторами. Дотронувшись до корпуса прибора ребенок не сможет обжечься.
• Высокая теплоотдача при незначительных энергозатратах.
• Устойчивость материалов к коррозии. Для изготовления высококачественных водяных конвекторов отопления используется медь, алюминий и нержавеющая сталь. Это позволяет их размещать в помещениях с повышенной влажностью.
• Компактность системы отопления и небольшой вес.
• Высокая скорость обогрева помещения.
• Не сушит воздух.
• Наличие терморегулятора позволяет регулировать температуру.
• Неповторимый дизайн и высокое качество отопительных приборов и компонентов.

Kampmann Katherm NK.
