Схема обвязки газового котла отопления: общие принципы и рекомендации

Монтаж газового настенного двухконтурного котла не является окончательным действие, полностью обеспечивающим работу отопительной системы и подачу ГВС.

Котел — важнейший элемент отопительного контура, он обеспечивает подачу ГВС, но он лишь источник тепловой энергии.

Для равномерного распределения обогрева по всей площади дома необходима периферийная часть системы, которую монтируют исходя из условий эксплуатации, конфигурации помещений и прочих соображений.

Ошибки, допущенные при ее создании, могут свести на нет все затраты на приобретение котла, уменьшить эффективность отопления до минимальных размеров.

Рассмотрим этот вопрос пристальнее.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Плюсы и минусы

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах). Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Классические схемы обвязки

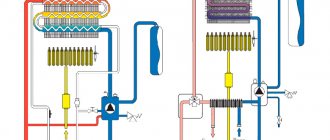

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией долгосрочного использования отопительной системы.

Для того чтобы избежать резких температурных перепадов, нужно обратить особое внимание на регулировку температуры на входе и выходе.

В самом начале циркуляция выполняется по малому контуру, пока не достигается определенная температура.

При достижении нужной температуры, циркуляция выполняется по большому контуру. Правильным будет создание нескольких контуров, для того чтобы обеспечить качественную регулировку температурного режима.

Котел отопительный газовый двухконтурный настенный имеет классическую схему, которая включает в себя:

1. Насос циркуляционный.
2. Распределительный клапан.
3. Бачок расширительный.
4. Фильтры.
5. Хомуты, крепежные и другие элементы.

Обвязка настенного двухконтурного газового котла может быть проведена несколькими способами.

Существуют следующие способы подсоединения к системе энергопотребления: система ГВС, отопительная и система полов с подогревом.

Обвязка настенного двухконтурного газового котла может проводиться по прямой и смесительной схеме.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

• Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Обвязка котлов полипропиленовыми трубами — специфика и достоинства

Любой котел должен быть подключен к системе отопления и горячего водоснабжения. Вся система труб связывается обвязкой. Популярностью пользуется обвязка котлов полипропиленовыми трубами.

Выбор полипропиленовой трубы для обвязки котла

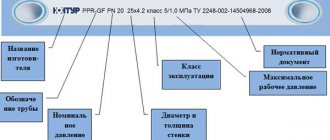

Выбор типа трубы зависит от ее назначения, а именно, от давления теплоносителя и его температуры:

• трубы PN10 – используют в системах холодного водоснабжения с температурой воды до +20 градусов, а также при устройстве теплых полов с температурой рабочей среды не выше 45 градусов; это тонкостенный вариант труб, выдерживающий давление в пределах 1 МПа;
• трубы PN16 – применяют при разводке трубопровода холодного водоснабжения с повышенным давлением в системе, а также в трубопроводах центрального отопления с пониженным давлением в системе;
• трубы PN20 – универсальные изделия, применяемые как для холодного, так и для горячего водоснабжения (с температурой в системе до +80 градусов); выдерживают номинальное давление в 2 МПа;
• трубы PN25 – изделия, укрепленные армированием алюминиевой фольгой и применяемые при устройстве водопроводов подачи горячей и холодной воды с номинальным давлением до 2,5 Мпа.

Как выбрать электрический бойлер и как им пользоваться, читайте тут.

Если у вас жидкотопливный котел, вам пригодится статья об универсальных горелках на жидком топливе.

Также вам пригодится информация о горелках на отработанном масле https://otoplenie-pro.com/gorelki-kotlov-na-otrabotannom-masle-2/

Пропиленовые трубы имеют различную структуру:

• Армирование сплошным листом алюминия и перфорированным листом алюминия. Он наносится на внешнюю поверхность трубы.

• Алюминиевое армирование находится между внутренним и внешним слоем полипропилена.
• Армирование стекловолокном также производится между слоями полипропилена.
• Армирование композитом – это смесь полипропилена со стекловолокном.

Самым подходящим видом полипропилена для отопления являются трубы с композитным армированием.

Оборудование и инструменты для работы с полипропиленовыми трубами

Для соединения труб используется специальный паяльник и необходимые муфты. После нагрева паяльника в него вставляется труба и полипропилен начинает расплавляться. Затем 2 соединяемых элемента плотно соединяются. Застывание происходит сразу же. Для резки труб можно использовать специальные ножницы.

Если опыт работы с полипропиленом отсутствует, то можно купить недорогой материал и потренироваться на нем, а после приступать к монтажу системы отопления.

Обвязка газового котла

Каждый котел имеет необходимые штуцера для подключения трубопроводов. Существует ряд требований, которые следует обязательно выполнить при установке котла.

Общие требования по установке отопительного агрегата

Напольные модели не должны быть наивысшей точкой системы отопления, иначе в котле начнут образовываться воздушные пробки.

Если установка котла в нижней точке отопительной системы невозможна, то необходимо установить воздухоотводчик — механическое устройство, сбрасывающее скопившийся воздух в автоматическом режиме.

Система водяного отопления должна быть оснащена мембранным расширительным бачком, который играет роль компенсатора перепадов давления в системе отопления.

Обязательно наличие группы безопасности – это механический предохранительный клапан и манометр. При повышении давления в системе отопления выше допустимого значения клапан откроется и произойдет сброс давления.

Обвязка

Соединение трубопроводов производится при помощи пайки полипропиленовых труб. Использование полипропилена открывает возможность создания отопительной системы любой сложности.

При эксплуатации газового котла подвод газа должен осуществляться при помощи жесткого соединения. Для этого можно использовать стальную трубу с гайкой «американка».

В качестве уплотнительных прокладок между соединяемыми элементами трубопроводов допускается использование паранита. Запрещено использовать резину, паклю и фум-ленту, так как эти материалы не пригодны для высоких температур.

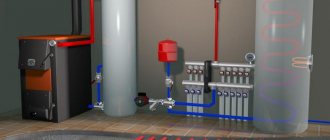

Подключение твердотопливного котла

Работа газового, электрического и дизельного котлов оборудована системами защиты и автоматики. Это обеспечивает возможность мгновенного отключения агрегата в аварийной ситуации.

Особенности твердотопливных котлов

Горение угля или дров нельзя прекратить мгновенно, поэтому при отключении электроэнергии остановится циркуляционный насос, а нагрев теплоносителя продолжится. Это приведет к неограниченному увеличению давления в системе отопления. Существуют системы защит от подобных ситуаций.

1. Автоматическая подача холодной воды.
2. Установка источников бесперебойного питания.
3. Гравитационный контур.
4. Наличие дополнительного аварийного контура.

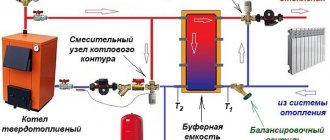

Обвязка твердотопливного котла играет очень важную роль в его дальнейшей безопасной эксплуатации, поэтому лучше доверить этот процесс профессионалам.

Гравитационный контур – это система отопления, работающая по принципу естественной циркуляции. Ее работа основана на законах физики: нагретый теплоноситель всегда стремится вверх. Отопительная система – это замкнутый контур, поэтому горячая вода будет вытеснять холодную обратно в котел, создавая непрерывную циркуляцию.

Для функционирования системы отопления с естественной циркуляцией необходимо выполнить ряд требований:

• Котел должен быть установлен в самой нижней точке всей системы отопления, чтобы вода могла самотеком сливаться в агрегат.
• Горизонтальные участки трубопроводов должны иметь небольшой уклон в сторону котла.
• Для улучшения распределения теплоносителя между радиаторами придется использовать трубы большего диаметра.
• Чем больше будет перепад высот между котлом и радиаторами отопления, тем интенсивнее будет циркуляция.

Система отопления с естественной циркуляцией удобна и надежна, а самое главное – энергонезависима.

Принудительная циркуляция теплоносителя требует установки дополнительных защитных и контролирующих датчиков и оборудования, а это – дополнительные расходы.

Об автоматическом регулировании горелок котлов отопления читайте в этой статье.

Также вам пригодится информация об автоматике безопасности газогорелочного устройства.

Как выбрать твердотопливный котел длительного горения и топливо к нему, читайте по ссылке .

Подключение двухконтурного котла

Двухконтурные агрегаты обеспечивают теплом помещение и греют воду для хозяйственных нужд. Схема обвязки при установке двухконтурного котла немного усложняется, поскольку необходимо обеспечить подключение системы горячего водоснабжения.

Чтобы процесс монтажа не вызвал затруднений, необходимо сделать чертеж будущего расположения труб, учитывая все особенности расположения комнат и мебели.

Если система отопления имеет сложную структуру и множество радиаторов, лучше разделить ее на несколько СА мостоятельных контуров. Чтобы равномерно распределить теплоноситель, нужно установить коллектор.

Выбор диаметра труб нужно производить в соответствии с гидравлическим расчетом. Увеличение диаметра труб приведет к падению давления теплоносителя, но не будет влиять на улучшение прогрева.

Можно пользоваться усредненными значениями диаметров труб для отопления: для полипропиленовых труб 20х3,4 — норма.

Грамотная обвязка отопительного оборудования влияет на эффективную и безопасную работу всей системы отопления.

Схемы обвязки двухконтурного настенного котла

Существует несколько схем обвязки, используемых в зависимости от типа и специфических особенностей системы:

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

ВАЖНО!

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Отличие от одноконтурного котла

Двухконтурные котлы обладают дополнительным контуром, обеспечивающим нагревание воды для водоснабжения. В отличии от одноконтурного котла, он предназначен не только для отопления, но и обеспечения пользователей горячей водой.

Основная задача одноконтурного котла – это качественное и быстрое отопление помещений. Котёл содержит в себе только один контур теплоносителя. Принцип его действия прост: теплоноситель газового котла нагревается и циркулирует по установленным в помещении трубам. Особенностью данного оборудования является его простота, даже неспециалист может с лёгкостью разобраться в эксплуатации этого котла и в случае несложной поломки починить самостоятельно. Кроме того, данный вид котлов оснащён множеством датчиков, которые упрощают управление отопительным прибором. Настройка параметров производится автоматически, в зависимости, например, от температуры воздуха на улице. Также стоит отметить длительный срок эксплуатации этих котлов, наличие автоматической системы безопасности и оптимальный режим потребления энергии.

Двухконтурные газовые котлы имеют более сложное строение, из-за наличия двух теплообменников. К обвязке их добавляются так же контуры водоснабжения. Один теплообменник отвечает за обогрев помещения, а другой обеспечивает наличие горячей воды. Преимуществом данного котла является его универсальность. Он достаточно компактен, по сравнению с другими видами отопительного оборудования, выполняющими такие же функции. К тому же приобретение двухконтурного котла будет гораздо дешевле, чем покупка одноконтурного вместе с бойлером. Обвязка двухконтурного котла помогает сэкономить деньги на обогрев, так как в основном котёл нагревает именно то количество воды, которое необходимо в данный момент предотвращая охлаждение излишков.

Выбирать котёл следует прежде всего исходя из целей использования. Если вы не нуждаетесь в горячей воде, и вам достаточно только отопления помещения, то вам подойдёт одноконтурный котёл. Однако, если обеспечение горячей водой для вас всё-таки важно, то выберите двухконтурный, так как это наиболее экономичный и практичный для вас вариант.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Особенности обвязки настенной модели

Сначала нужно произвести подключения к системе отопления, водопроводу и электросети, если в приборе есть элементы контроля и регулирования. Подсоединение к газовой магистрали осуществляется сотрудником соответствующей службы или лицензированной фирмы. Владельцу жилья нужно только купить счетчик и газовый фильтр.

Какие изделия и материалы понадобятся в процессе работы:

• 3 шаровых крана с американками размером 1/2″ и 4 таких же размером 3/4″;
• 2 грязевика (механических или самопромывных) — устанавливаются на подачу холодной воды и обратку трубы отопления;
• газовый фильтр;
• расширительный бак (если его объема не хватает для большой трубопроводной сети, нужен еще и мембранный резервуар);
• фитинги для трубопровода — колена, тройники;
• трехжильный кабель (марка ВВГ, сечение 2,5 мм 2 );
• автоматический двухполюсный выключатель на 20 А.

Этот перечень подходит для теплогенераторов простой конструкции с открытой камерой сгорания. Дорогие модели укомплектованы расширительным баком и газовым фильтром.

Если давление воды менее 1 атм, стоит установить станцию повышения давления. Она бесполезна при условии постоянного давления воды в пределах 2-3 атм.

Далее навешиваем котел на стену, определив оптимальную высоту. Под потолок вешать не стоит — важно удобство эксплуатации. Минимальное расстояние от потолка до отводящего патрубка составляет 15 см, от пола — 80 см, от стены — 20 см.

Для монтажа прибора понадобится два специальных кронштейна, которые поставляются в комплекте. Они крепятся на стену пластмассовыми дюбелями и саморезами. Чтобы правильно их выставить, рекомендуется воспользоваться уровнем и отвесом.

Этап #1 — присоединение к системе отопления

Все шаровые краны для перекрытия трубопровода устанавливаются больше для обслуживания системы, чем с учетом возможного ее отсекания и демонтажа в процессе эксплуатации. Отопительное оборудование характеризуется надежностью. Пример: запорный вентиль на обратке отопления предназначен для прочистки фильтра без слива теплоносителя.

Рекомендации при подключении:

1. Полудюймовые краны устанавливаются на водные штуцеры и газовый подвод. А DN20 монтируются на патрубки с теплоносителем.
2. Арматуру нужно прикручивать патрубками вниз.
3. Фильтры присоединяются горизонтально, «носики» повернуты в пол. В таком положении их удобно прочищать.
4. Внешний расширительный бачок присоединяется к обратке с помощью дополнительной арматуры.
5. Патрубок слива устанавливается в самую нижнюю точку системы.

Если планируется залить в систему в качестве теплоносителя незамерзающий антифриз, для перестраховки следует добавить в схему дополнительные краны на подачу и обратку. Это дает возможность демонтировать котел, не сливая антифриз.
