Неисправности газовой колонки Вайлант и методы их устранения

Mag pro, Руководство по эксплуатации, Оглавление

Страница 2

• Изображение
• Текст

Для пользователя

Руководство по эксплуатации

MAG pro

Руководство по эксплуатации MAG pro 835292_02

2

Оглавление

Общая информация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Отличительные характеристики изделия . . . . . . . . . . . . . 3

1

Указания к документации . . . . . . . . . . . . . . . . . . . 3

1.1

Хранение документации . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.2

Используемые символы . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.3

Тип устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2

Техника безопасности . . . . . . . . . . . . . . . . . . . . . . 4

3

Указания по монтажу и эксплуатации . . . . . . . . . 5

3.1

Гарантия завода-изготовителя. Россия. . . . . . . . . . . . . . 5

3.2

Использование по назначению . . . . . . . . . . . . . . . . . . . 5

3.3

Требования к месту установки . . . . . . . . . . . . . . . . . . . . 6

3.4

Уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.5

Утилизация упаковки и аппарата . . . . . . . . . . . . . . . . . . 6

3.5.1 Устройство . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 3.5.2 Упаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 3.6

Советы по экономии энергии . . . . . . . . . . . . . . . . . . . . 6

4

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.1

Обзор органов управления . . . . . . . . . . . . . . . . . . . . . . 7

4.2

Подготовка устройства к работе . . . . . . . . . . . . . . . . . . 7

4.3

Ввод в эксплуатацию . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.3.1 Розжиг запальной горелки . . . . . . . . . . . . . . . . . . . . . . . 7 4.3.2 Установка готовности к работе . . . . . . . . . . . . . . . . . . . 8 4.4

Приготовление горячей воды . . . . . . . . . . . . . . . . . . . . . 8

4.4.1 Разбор горячей воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 4.4.2 Разбор холодной воды или примешивание

холодной воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.4.3 Регулировка температуры воды . . . . . . . . . . . . . . . . . . . 9 4.5

Предварительная установка мощности . . . . . . . . . . . . . 9

4.6

Устранение неисправностей . . . . . . . . . . . . . . . . . . . . . 9

4.7

Отключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.7.1 Отключение готовности к работе . . . . . . . . . . . . . . . . . 10 4.7.2 Закрытие запорных вентилей . . . . . . . . . . . . . . . . . . . . . 10 4.8

Защита от замерзания . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.9

Техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . 10

Неисправности газовой колонки Вайлант и методы их устранения

Возможные неисправности:

• Низкий напор горячей воды. Эта неисправность газовой колонки Вайлант возможна по нескольким причинам, попробуем подробно рассмотреть и разобраться в методах их устранения.
• Проблема с водяным узлом. Это можно определить, если пламя имеет голубой цвет, но горит слабо при хорошем давлении газа в магистрали. Или сначала жидкость имеет достаточную температуру, а со временем становится холодной. Это в 90% случаев износ мембраны.
  Первое, что необходимо сделать это снять облицовку колонки. Снимите рычаг регулировки воды, под ним спрятан крепежный винт, открутите его крестовой отверткой. Также вытащите и газовую ручку, затем потяните обшивку на себя и снимите ее.

  Водяной узел расположен по центру и крепится двумя винтами к газовому блоку, к нему подсоединен теплообменник при помощи резьбовой гайки. Для того, чтобы снять узел, нам потребуется крестовая отвертка и ключ, чтобы открутить гайку теплообменника.

  Читайте также:  Солнечный коллектор для отопления дома: виды, состав гелиосистем, расчет и особенности монтажа

  Отсоедините провод пьезорозжига. Все, мы сняли наш узел, далее ключом на 8 выкрутите шесть винтов, которыми скреплен узел. Вытащите латунный штуцер, используя утконосы, снимите металлическую скобку, которой он закреплен. Мы добрались до середины нашего устройства.



Пьезорозжиг газовой колонки
Оцените визуально состояние мембраны, если она не растянута и не порвана, достаточно просто промыть ее. Если же обнаружены следы износа, замените ее на новую, рекомендуем приобрести силиконовую, так как она более долговечна.

Также промойте сетчатый фильтр, через который поступает жидкость в устройство. Также возможно вышла из строя пружина, которая установлена на регуляторе протока жидкости, если это так, замените ее. Вот и весь ремонт, который можно выполнить своими силами в данном узле.

• Следующая часто встречающаяся причина плохого напора горячей воды это скопление в теплообменнике накипи. В инструкции к газовой колонке Вайлант прописан рекомендованный температурный режим 40-50 градусов, при котором будет меньше скапливаться и образовываться накипь на стенках теплообменника.
  Рекомендуется нагревать воду до такой температуры, чтобы не требовалось разводить с холодной. Помимо этого налет значительно увеличивает расход газа. Еще один способ уменьшения образования отложений — это установка фильтра, который будет смягчать воду. Итак, как же все-таки решить проблему?

  Для этого есть специальные растворы, которые продаются в магазинах, однако, есть способ сэкономить на покупке, сделав очистительную жидкость самостоятельно. Для этого используется обычная лимонная кислота 200 грамм растворить ее в 800 миллилитрах теплой воды, очистительный реагент готов.


  Оборудование для чистки радиатора

  Что же касаемо самого метода очистки, тут существует также несколько вариантов, но для каждого из них нам понадобится снять радиатор. Первый метод предполагает использование специального приспособления. Это резервуар, который оснащен насосом и имеет два шланга, которые подключаются к входу и выходу радиатора.

  Внутрь резервуара наливается теплая жидкость, разведенная с очистительным реагентом или приготовленный самостоятельно реагент. Длительность очистки составляет порядка 60-90 минут, в зависимости от степени загрязнения. Одним из самых явных минусов этого устройства-это высокая стоимость.

  Второй способ — для этого также необходимо отсоединить радиатор от устройства, и приготовить заранее достаточно большую емкость, которую можно поставить на печку для подогрева. Заполните выбранную емкость водой, немного меньше половины, и погрузите туда теплообменник.

  В трубку теплообменника влейте приготовленный или приобретенный кислотный раствор. Подождите, пока жидкость закипит, а потом убавьте огонь и оставьте томиться примерно на два часа. Окончательный этап — это промывка радиатора, промывать нужно очень тщательно под проточной струей, так как недопустим контакт кислот с кожей человека.

Если колонка не включается. Когда вы включаете аппарат, происходит срабатывание защитного механизма для предупреждения аварийной ситуации. Газ не подается на устройство.


Запальник газовой колонки

Причины незажигания могут быть следующие:

• Отсутствует тяга в дымоходе. Для того, чтобы проверить существует несколько методов. Первый, это открыть окно на режим проветривания, взять свечку или зажигалку и поднести ее к вентиляционному отверстию, если пламя неподвижно, значит канал засорен и нуждается в чистке.
  Второй способ проверки — откройте окно, возьмите листок бумаги и приложите его к вентиляционному отверстию, в случае хорошей тяги лист прижмется к нему. Если же он упал, значит канал забит. Второй способ является более безопасным, так как, если у жителей дома, где вы проживаете произошла утечка газа, а вы поднесли источник огня к вытяжке, возможен взрыв.

  Для того, чтобы прочистить канал, необходимо взять фонарик и посветить туда, чтобы убедится что там нет крупных предметов. Если вы обнаружили источник засорения, достаньте его, а если не получилось самостоятельно, обратитесь в специальную службу.

• Разрядились батарейки или вышли из строя (потекли). Если они просто сели, замените на новые. Если они потекли, вам нужно зачистить гнездо и вставить новые.


  Гнездо газовой колонки для установки батареек

• Низкий напор холодной воды. Тут также возможно несколько вариантов: недостаточный напор воды в магистрали. Решением данной проблемы будет обращение в городской водоканал и описание возникшей ситуации. Если это не дало результатов, выход — это приобретение новой газовой колонки, которая может работать на низком давлении. Или установка насоса, который будет искусственно создавать необходимое давление. Также может забиться фильтр грубой очистки, который установлен на входе холодной жидкости, проверьте и прочистите его, по необходимости можно заменить на новый.
• Вышла из строя мембрана. Как ее отремонтировать, описано выше.
• Также может забиться сетка-фильтр на смесителе. Раскрутите ее и промойте.
• Возможно закрыт газовый вентиль, откройте его.

Во время работы устройство коптит, и пламя горит оранжевым цветом. Причина этого очень проста, вы давно не проводили необходимый плановый осмотр и чистку. Во время работы сажа оседает на элементы радиатора и препятствует достаточному выходу продуктов сгорания. Аппарат понимает это, как отсутствие тяги и отключается. Необходимо прочистить устройство.

Начал течь радиатор. Решить эту проблему можно, необходимо иметь в наличии паяльник мощностью от 100 ватт, припой, средство для обезжиривания. Слейте всю жидкость из радиатора, так как при работе она будет забирать на себя температуру.

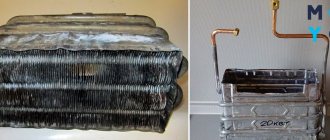

Радиатор газовой колонки

При помощи наждачки зачистите место свища, затем обработайте этот участок растворителем, разогрейте паяльник. Для предотвращения окисления металла используйте канифоль, если не нашли ее, можно воспользоваться растолченной таблеткой аспирина, посыпьте ею место пайки.

Если олова ложится каплями, возможно плохо прогрели участок пайки или мало флюса. Рекомендуется припой класть не менее 2-3 мм для избежания повторного образования течи. Если вы увидели зеленые точки на поверхности радиатора, это первый признак образования свища. Для его предотвращения произведите с ним вышеописанные действия.

Предлагаем посмотреть видео о неисправностях газовой колонки Вайлант, которые могут возникать при включении:

Общая информация, Отличительные характеристики изделия, 1 указания к документации

Страница 3

• Изображение
• Текст

3

Руководство по эксплуатации MAG pro 835292_02

Общая информация

Устройства MAG pro готовы к подключению. Их лишь необходимо соединить с трубопроводами и газовыпускной системой. Они служат для снабжения горячей водой одной или нескольких водоразборных точек, например, умывальников, душей и ванн. Устройства должны быть присоединены к газовыпускной системе с естественной тягой (дымовой трубе). Они оснащены не требующим специального обслуживания пьезоэлектрическим запальным устройством для запальной горелки. Все газовые проточные водонагреватели оснащены датчиком опрокидывания тяги (иногда называемым также датчиком выхода продуктов сгорания в помещение), который при неисправностях в газоотводном трубопроводе прерывает подачу газа к горелке. Устройства могут быть адаптированы к имеющемуся виду газа. Для переналадки устройства на другой вид газа обратитесь к аттестованному фирмой Vaillant специалисту специализированного лицензированного предприятия.

Точное обозначение Вашего устройства специалист-монтажник после монтажа отметил в руководстве по монтажу в табл. 10.2 «Параметры настройки в зависимости от вида газа».

Отличительные характеристики изделия

Максимальная производительность аппарата может быть плавно отрегулирована в зависимости от потребности путем предварительной установки мощности. Благодаря этим характеристикам для пользователя обеспечиваются следующие преимущества: – Устройство потребляет лишь столько газа, сколько

действительно требуется в данный момент.

– Применение смесителей с терморегуляторами и

однорычажных смесителей возможно без ограничений.

1 Указания

к

документации

Следующие указания представляют собой «путеводитель» по всей документации. В сочетании с данным руководством по эксплуатации и монтажу действует и другая документация. За ущерб, вызванный несоблюдением данных инструкций, мы не несем никакой ответственности.

Совместно действующая документация

Для специалистов: – Руководство по монтажу

№ 835292

Действуют также и другие инструкции для всех используемых запасных частей и принадлежностей.

1.1 Хранение

документации

Храните данное руководство по эксплуатации, а также всю входящую в объем поставки документацию таким образом, чтобы она находилась под рукой в случае необходимости. При переезде или продаже устройства передавайте документацию следующему владельцу.

1.2 Используемые

символы

При управлении устройством соблюдайте указания по технике безопасности, приведенные в данном руководстве по эксплуатации!

Опасно!

Непосредственная опасность для здоровья и жизни!

Внимание!

Возможная опасная ситуация для оборудования и окружающей среды!

Указание!

Полезные советы, информация и указания.

• Символ необходимости выполнения какого-либо действия.

1.3 Тип

устройства

Вы можете определить тип установленного устройства по основании обозначения в разделе 10 «Технические данные» в руководстве по монтажу, которое записывает монтажник по окончании монтажа.

Общая информация

Отличительные характеристики изделия

Указания к документации 1

Изображения нет, показать текстовую версию

Газовые проточные водонагреватели

Плюс нагревателей из Германии – медные теплообменники. Они долговечны и надежны. Материал горелки – хромо-никелевая сталь. Все модели имеют датчик опрокидывания тяги. Производительность бытовых аппаратов – 14 л/мин. Представлены два варианта водонагревателей:

• Базовая версия. Мощность – две ступени. Пьезорозжиг – чтобы включить аппарат, достаточно нажать кнопку.
• Расширенная версия. 10 мощностных ступеней. Автоматическое регулирование расхода и давления топлива.

Помимо пьезорозжига, немецкие колонки могут быть оборудованы электророзжигом – возгорание производится от батареек. Пользователю достаточно открыть кран с горячей водой, чтобы устройство заработало.

Бренд предлагает модели, отличающиеся техническими показателями, главным из которых является мощность – она определяет скорость и объем воды, нагреваемый аппаратом за минуту. Вайллант выпускает водонагреватели тепловой мощностью 10-25 кВт.

Популярные модели

Газовая колонка Вайлант AtmoMAG exclusiv RXI, оборудована модулирующей горелкой и автоматическим розжигом от батареек. Возможный разбег теплопроизводительности горелочного устройства находится в диапазоне от 30.0 −100.0%. Процесс проходит автоматически и скорость горения запрограммирована по изменению давления нагреваемой среды.

Еще одна популярна модель — полуавтоматическая колонка с пьезорозжигом, датчиком тяги и защитой перегрева AtmoMAG exclusiv RXZ — аппарат имеет встроенную модуляционную горелку и электронный датчик контроля факела. Модификация универсальна, работает на двух видах топлива, обеспечивая стабильную работу при низких параметрах газа.
