Дымовая труба кирпичной дровяной печи

Требования к устройству дымохода

К установке приборов отопления предъявляют требования, изложенные в нормативной документации.

Монтаж устройств регулируется положениями СНиП 2.04.05–91 и ДБН В.2.5-20-2001. Также перед составлением проекта желательно изучить материалы о системах отопления (СНиП 41-01-2003), об устройствах теплогенерации (НПБ 252–98), о технических условиях для работы тепловых аппаратов (ГОСТ 9817–95), о правилах и нормах эксплуатации дымовых каналов (ВДПО).

Часть требований адресована конкретно к устройству дымоходов. Конструкция сооружения может быть какой угодно, но материал изготовления обязательно должен быть негорючим.

В качестве материалов, используемых для строительства дымоходов, могут выступать:

Все без исключения конструкции являются сборными, а сам монтаж – фрагментарным, так как дымоход проходит через несколько помещений (например, комнату и чердак).

Чтобы сооружение отвечало требованиям пожарной безопасности, следует правильно рассчитать его параметры, а также подобрать по размерам все составные детали. При установке заводского оборудования необходимо исполнять все рекомендации, изложенные в инструкции, включая порядок сборки и способы монтажа деталей.

В документации прописаны отдельные положения, которые также нужно учитывать, например:

• длина дымохода может быть любой, но не менее 5 м (высота вентиляционных каналов – не меньше);
• сечение трубы должно соответствовать входному отверстию в генераторе или превышать его;
• для каждого теплогенератора необходим отдельный дымоход;
• скорость проточного воздуха внутри трубы – от 15 м/с до 20 м/с;
• толщина труб определяется материалом изготовления (норма для стальных – не менее 0,5 мм);
• для регулярного осмотра и мероприятий для очистки дымоходы оборудуют карманами (нишами) глубиной 0,25 м;
• максимальное число поворотов дымохода – 3;
• радиус закругления должен превышать диаметр канала;
• высота трубы над крышей регулируется конструкцией кровли: на плоской – 0,5 м; выше кровли на 0,5, если она расположена на расстоянии 1,5 м (и менее) от конька; равна или больше оси конька, если расположена на расстоянии 1,5-3 м.

Установлен порядок возведения конструкции – обязательно снизу вверх, то есть от теплогенератора (котла, печи) через перекрытия на крышу. В сборных конструкциях каждую последующую деталь трубы вводят в предыдущую.

Рабочая температура герметиков, применяемых для фиксации деталей, должна быть не менее 1000º. Снаружи соединения оборудуют хомутами, крепежный материал не должен попадать внутрь дымохода.

В нормативной документации определены места, в которых разрешено устанавливать дымоходы. Материал стен обязательно должен быть негорючим, если же это условие не соблюдено (например, в здании с деревянными стенами), то при монтаже в целях защиты следует использовать насадные или коронные трубы.

Общие требования к дымоходам

Выбор дымохода зависит от того, какое отопительное оборудование предполагается использовать. Так, существуют дымоходы для разных типов котлов:

• газовых;
• дизельных;
• твердотопливных;
• универсальных;
• комбинированных.

Поскольку от дымохода (и правильности его установки) напрямую зависит безопасность использования отопительного оборудования, необходимо очень ответственно подходить к выбору дымоотводящей системы. Существует ряд требований, которым должен соответствовать дымоход. Это такие требования как:

• гладка поверхность и плавная округлая форма (способствуют стабильной тяге);
• невысокое образование конденсата; термостойкость и герметичность;
• соответствие требованиям пожарной безопасности; легкость монтажа и последующего обслуживания.

Важно также, чтобы дымоходы модульного типа соответствовали мощности, на которую рассчитано используемое отопительное оборудование. Помимо этого, необходимо учитывать, как будет обеспечен доступ к дымоходу. Это имеет значение для того, чтобы его было удобно очищать и обслуживать в процессе эксплуатации.

Инструкция по кладке дымоотвода из кирпича

Наиболее древние дымоходы, известные человечеству, устраивали из камня, а затем из кирпича вместе с первыми печами. Природный материал и по сей день используют для строительства отопительных систем в частных домах. Рассмотрим основные этапы возведения кирпичного дымохода.

Особенности конструкции кирпичной трубы

Существует два варианта подключения кирпичной трубы. Первый, более легкий, устанавливают прямо на печь, второй сооружают рядом и подключают переходником. Дело в том, что вес кирпичного дымохода высотой 5 м и более достаточно велик, и не каждый тепловой генератор может его выдержать.

Для строительства одной трубы требуется от 500 до 800 кирпичей (в зависимости от высоты потолков и кровли), вес каждого из них – 3,8 кг.

В любом случае дымоход – не просто полое внутри сооружение, а сложная конструкция, состоящая из нескольких функциональных частей.

При прохождении дымохода через потолочное перекрытие устраивают распушку, представляющую собой утолщение. Следующее утолщение похожей конфигурации сооружают при переходе трубы через кровлю. Оно называется «выдра».

Часть трубы от распушки до выдры – это внешний дымоход. Над кровлей возвышается шейка, заканчивающаяся оголовком (альтернативой дефлектору).

Главным условием безопасности является расстояние от внутреннего канала, по которому проходят горячий дым и газы, до поверхности стен и элементов перекрытий. Оно равняется 0, 25 м – именно такова длина одного строительного элемента, красного полнотелого кирпича.

Второе условие касается расположения дымоотвода. Его необходимо возводить строго вертикально, максимальная возможная погрешность – 3 градуса. И третье условие – это идеальная герметичность кладки, в которой не должно быть сквозных отверстий и щелей.

Разновидности

Существует несколько разновидностей печных труб. Они классифицируются в зависимости от месторасположения относительно самой печи:

• Насадная труба. Благодаря простоте конструкции и лёгкости монтажа является, пожалуй, самой распространённой. Насадная труба монтируется непосредственно над отопительной конструкцией, являясь её продолжением. Часто устанавливается на чугунные или небольшие банные печи.



• Коренной дымоход. Такая труба монтируется рядом с печью на собственном фундаменте, вплотную прилегая к одной из её сторон. Коренную конструкцию удобно использовать для многоэтажных строений, где несколько отопительных элементов на разных этажах можно подключить к одному дымоходу. Для таких случаев требуется точный расчёт параметров, иначе дымоход не обеспечит необходимую тягу.
• Стенная труба. Встраивается в наружную или внутреннюю капитальную стену дома. Наружный вариант следует тщательно утеплить, поскольку из-за разницы температур внутри и снаружи конструкции, в дымоходе может скапливаться конденсат, приводящий к накоплению сажи и уменьшению тяги.



Рекомендуем ознакомиться: Беседка своими руками из профильной трубы

По расположению к зданию дымоходы можно разделить на внутренние и наружные:

• Внутренние дымоходы обеспечивают хорошую тягу, но более сложны в монтаже, поскольку требуют устройство переходов через потолочные перекрытия и крышу.
• Наружные дымоходы более удобны в плане монтажа (особенно в уже построенном жилом доме) и обслуживания. Таким дымоходам не всегда удаётся придать эстетичную форму. Помимо этого, наружные поверхности конструкции нуждаются в утеплении.

Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы

В своем частном доме или бане при наличии отопительного котла, камина или печи очень важно корректно подобрать способ избавления от продуктов горения. А основной из них – это дым. Если подойти к вопросу невнимательно, то можно не только снизить КПД при функциональной эксплуатации, но и подвергнуть собственную жизнь опасности. Угарный газ, если он распространяется внутрь помещения хоть в небольшом количестве, способен вызвать серьезное отравление организма. Правильный монтаж и установка трубы дымохода своими руками – это задача на сегодняшний день доступная не только профессионалам, но также и любителям, которые детально изучили техническую сторону вопроса.

Как сделать дымоход своими руками?

Возведение дымохода – не самая сложная инженерная задача, в сравнении, к примеру, со строительством самой кирпичной печи. Чтобы труба эффективно справлялась со своими основными задачи – дымоотведением и обеспечением тяги – следует тщательно рассчитать её высоту, площадь сечения и прочие параметры, а также уметь правильно подобрать строительный материал и знать правила его укладки.

Расчёт параметров трубы

При промышленном производстве отопительных приборов высоту отводящего канала рассчитывают по сложной формуле, учитывающей величину статической тяги, средние показатели температуры горения и температуру воздуха снаружи (берётся показание для летнего периода).

В быту можно с неплохой точностью определить высоту дымохода, воспользовавшись таким правилом:

• Если расстояние между выходом трубы и коньком крыши составляет менее 150 см, дымоход должен возвышаться над коньком приблизительно на 50 см.
• При удалении от конька на 150-300 см, труба дымохода устанавливается вровень с уровнем конька, либо немного выше.
• При удалении свыше 300 см, дымоход монтируется вровень с коньком, либо выше условной линии, проведённой вниз от конька с уклоном 10 градусов.

Обратите внимание! По строительным нормам общая высота дымохода (за неё принимается расстояние от колосника до верхней точки трубы) должна составлять не менее 5 метров.

Габариты сечения дымохода определяются в зависимости от мощности отопительного элемента:

• Менее 3,5 кВт – 14 х 14 см.
• 3,5-5,2 кВт – 14 х 20 см.
• 5,2-7,2 кВт – 14 х 27 см.

Рекомендуем ознакомиться: Особенности монтажа и применения дымоходов, выполненных из металлической трубы своими руками

При значительном несоответствии этих параметров может сильно ухудшиться тяга и эффективность работы печи в целом.

Чтобы в дымоходе не возникало завихрений воздушных потоков, приводящих к появлению обратной тяги, его стенки должны быть максимально гладкими и ровными. Сделать кирпичную кладку идеально ровной достаточно сложно, поэтому многие хозяева помещают внутрь кирпичного канала круглую трубу из металла или керамики соответствующего сечения.

Как выбрать кирпич для печного дымохода?

Наиболее популярным материалом для строительства печных дымоходов считается кирпич. Причём подойдёт далеко не каждый его сорт. Материал должен выдерживать частые перепады температур и прямое длительное воздействие огня. Силикатный и керамический кирпич уязвимы к высокотемпературным воздействиям, а вот огнеупорные, полнотелые, обожжённые сорта окажутся наилучшим вариантом.

Для строительства печной трубы отлично подойдёт кирпич первого сорта, имеющий заводскую маркировку M 150-200. Изделия легко отличить по ярко-красному цвету с желтоватым оттенком, ровным граням, не имеющим сколов и трещин. Такой кирпич обладает хорошей плотностью, а при простукивании издаёт звонкий звук.

Из явных достоинств кирпичных дымоходов отметим хорошую аккумуляцию тепла и оптимальный (для твёрдых сортов топлива) уровень тяги. К недостаткам стоит отнести сравнительно сложную процедуру монтажа.

Это важно! Некоторые мастера предпочитают перед процессом кладки вымачивать кирпичи в воде. Эта хитрость даёт хорошее сцепление с раствором, и делает дымоход более прочным. А вот сохнуть такая конструкция будет гораздо дольше.

Делаем раствор для кладки

Для возведения надёжного и функционального кирпичного дымохода важно не только взять подходящий сорт кирпича, но и использовать правильный кладочный раствор. От качества этой смеси будет зависеть прочность и герметичность трубы.

Кладка кирпичного дымохода производится с использованием песчано-глиняной смеси. Глина нуждается в предварительной подготовке, для чего её очищают, замачивают и тщательно перемешивают до получения однородной вязкой массы. До момента полной готовности этого компонента проходит не менее 12 часов, после чего к смеси добавляется песок.

Это важно! Количество песка находится в прямой зависимости от жирности глины.

Полученный раствор тестируется, для чего из него скатываются жгуты или шарики, которые после просушки должны сохранить форму. Также, раствор должен обладать пластичностью и легко сползать с поверхности железного шпателя. На слой кладки такой раствор наносится ровным слоем 8-9 мм.

Рекомендуем ознакомиться: Можно ли использовать металлопластиковые трубы системы для отопления

Вообще, рецепт раствора может отличаться для различных участков печной трубы:

• Основание коренной трубы должно возводиться с увеличенным запасом прочности, поэтому его выкладывают на песчано-цементную смесь (пропорции раствора 3:1 или 4:1). Некоторые мастера для придания смеси эластичности добавляют 0,5 части гашёной извести.
• Участок от печи до кровли выкладывается на песчано-глиняном растворе. Чтобы защитить от возможного перегрева горючие материалы перекрытия, кирпичные стенки трубы в этой части делаются толще.
• Шейка трубы и оголовок – участок, выходящий на открытое пространство над кровлей – испытывает постоянное воздействие внешних факторов (перепадов температур, порывов ветра, попадания влаги или ультрафиолетового излучения). Этот участок дымохода выкладывается с использованием песчано-цементной смеси.

Кладка дымохода

Коренной дымоход для печи начинает выкладываться от фундамента, тогда как насадный – от перекрыши. Сама технология укладки для дымохода намного проще, чем для печи, поэтому выложить дымоход своими руками будет несложно.

Обратите внимание! Кладка в обязательном порядке осуществляется с перевязками рядов.

После окончания кладки дымохода, пространство между ним и кровлей непременно следует защитить гидроизолирующим материалом. Если этого не сделать, влага от осадков будет проникать под кровлю, провоцируя появление плесени, грибка и прочих неприятных последствий.

Сделать дымоход своими руками несложно, но если не обладаешь должным опытом для проведения подобных работ, лучше всё-таки обратиться к профессионалам.

Правила обустройства

Угарный газ практически невозможно определить, он не обладает вкусом и запахом, незаметен визуально. Причем он тяжелее воздуха, поэтому оседает и остается в помещении. В связи с этим необходимо следовать основным правилам при установке теплогенератора и дымохода:

• При установке печи или камина с большой массой, заранее готовьте под них фундамент: небольшую платформу, которая не сдвинется с места, если просядет основание строения.
• Стеновые и потолочные перекрытия, если они выполнены из горючих материалов, должны располагаться на значительном удалении от источника пламени (около 40 см). При прохождении стеновых и потолочных перекрытий: 500 мм – до горючих, 380 мм – до негорючих.
• Соблюдайте минимальное количество изгибов в дымовом канале. При этом не допускайте прямых углов в системе, лучше разбить такой изгиб на два участка или использовать элементы с меньшим и большим углом.

Существуют нормы, выдвигаемые при монтажных работах в зависимости от типа используемого топлива. Это СНиП 41-01-2003, НПБ 252-98 и ВДПО. Их игнорирование может вызвать множество нарушений, которые сказываются на качестве работы теплогенератора. Неправильная подборка устройства может привести к перегреву перекрытий, недостаточная тяга приводит к оседанию сажи, а негерметичная сборка приводит к задымлению помещения.

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

• СНиП 41-01-2003;
• НПБ 252-98;
• ВДПО.

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

• Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
• Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
• Чем меньше поворотов, тем лучше тяга.
• Поворот в 90 градусов заменяют на 2 по 45 градусов.
• Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

Рекомендуем ознакомиться: Особенности применения полиэтиленовой трубы в газовых магистралях

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

Основные технические характеристики дымохода

Диаметр

Как правило производители теплогенерирующих устройств в инструкциях прописывают рекомендуемый диаметр дымохода. Данный параметр напрямую зависит от силы тяги. А она уже определяется высотой, зависимость прямо пропорциональна. Основное требование: диаметр не может быть уже диаметра патрубка печи, это запрещено.

Высота

Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Если кровля имеет плоскую конструкцию, то высота над кровлей составляет минимум 50 см. На скатных кровлях, в случае расположения дымохода на расстоянии от конька до 1,5 м, высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если он расположен в пределах 1,5–3 метров — высота не может быть ниже конька или парапета. Когда конструкция находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

Материал

На сегодняшний день у потребителя есть много вариантов при выборе системы дымоотведения:

• классический вариант труб, выложенных из кирпича;
• аналоги из керамики;
• модульные дымоходы из нержавеющей стали, ставшие популярными относительно недавно, но уже успевшие зарекомендовать себя как простое и вместе с тем надежное устройство.

Сэндвич труба для дымохода Металотерм АТ / Metaloterm AT

Первые в мире модульные трубы сэндвич для дымохода, имеющие гарантию производителя 30 лет даже после неоднократных возгораний сажи в дымоходе (t>1000º C)!

Область применения дымоходов сэндвич METALOTERM® AT / МЕТАЛОТЕРМ АТ: дымоходы для камина (открытого и закрытого типа) и печи на твердом топливе (дрова, древесные пеллеты, уголь), дымоходы для бани, дымоходы для сауны.

Эти нержавеющие дымоходы не просто стойкие к однократному возгоранию сажи (что предусматривают европейские нормы для дымоходов из нержавеющей стали, стойких к возгоранию сажи). Они могут использоваться без ремонта и замены после неоднократных возгораний сажи в дымоходе.

Купить дымоход METALOTERM дешевле, чем не купить!

Станьте свидетелем испытания трубы МЕТАЛОТЕРМ АТ на 20-ое возгорание сажи, на котором мы лично присутствовали!

• Посмотреть полную коллекцию видео по дымоходам METALOTERM

Дымоходные страшилки. С трубами Металотерм Вы этого не увидите!

Изолированные сэндвич трубы для дымохода из нержавеющей стали METALOTERM® AT / МЕТАЛОТЕРМ АТ имеют запатентованную трехслойную конструкцию, благодаря которой и сохраняются все потребительские свойства дымового канала даже после неоднократных возгораний сажи.

Каталог элементов дымоходов Металотерм АТ ( ).

Главные преимущества конструкции дымоходов сэндвич METALOTERM
AT/ МЕТАЛОТЕРМ АТ:
1. Внутренняя труба не просто может удлиняться под действием температуры на 18мм и более, она равномерно

расширяется в обе стороны по всей длине дымового канала и гарантированно
возвращается в исходное положение
за счет особого устройства компенсации тепловых расширений между участками труб.

2. Минеральная изоляция AMGISO®/ АМГИСО обеспечивает надежную изоляцию во всем диапазоне температур, в том числе выше 1000º C. Почему не базальтовая вата? В отличие от базальтовой ваты минеральная изоляция AMGISO®/ АМГИСО не спекается и сохраняет свой объем даже после возгораний сажи. Плотность набивки изоляции очень высокая — 150 кг/м3. Во время первого использования дымового канала изоляция заполняет все места стыка, исключая возникновение тепловых мостиков в пустотах между участками труб.

Эти преимущества и обеспечивают дымоходу Металотерм АТ стойкость к многократным возгораниям сажи.

Клипсовое соединение участков труб обеспечивает особую механическую прочность всей конструкции дымохода, а хомуты выполняют в основном декоративную функцию. Имеется специальная система отвода воды от стыковочного узла для предотвращения его промокания от осадков, а также промерзания и разрушения при низких температурах.

Плюс обычные преимущества двухконтурных металлических сэндвич труб для дымоходов: быстрый и легкий монтаж, небольшой вес.

Дымоход Metaloterm® AT / Металотерм АТ — дымовой канал повышенной надежности и безопасности. Это самый правильный дымоход для деревянных домов, в которых предъявляются повышенные требования к пожарной безопасности.

И, если нужен хороший дымоход для бани или сауны, то дымоходная труба МЕТАЛОТЕРМ АТ в качестве дымохода для банной печи — лучшее решение, потому что самое безопасное.

Знаменитый голландский дизайн применительно к дымоходу из нержавеющей стали означает возможность выбора внешнего вида трубы: нержавеющая сталь под покраску, полированная нержавеющая сталь, брашированная нержавеющая сталь, окрашенная нержавеющая сталь, нержавеющая сталь с медным покрытием. Базовый вариант: матовая нержавеющая сталь, которую можно самостоятельно покрасить в нужный цвет. Часть дымохода, проходящую внутри помещения и остающуюся открытой (не закрытой коробом), можно выполнить в версии «Металотерм АТ Дизайн» с практически невидимыми местами соединения труб (при сохранении всех технических и потребительских характеристик труб). Трубы METALOTERM AT и METALOTERM AT DESIGN легко стыкуются между собой при помощи специальных переходников.

В большой элементной базе METALOTERM AT – свыше 80 стандартных элементов. Также возможно изготовление на заказ любых нестандартных узлов и деталей.

Трубы выпускаются с 1982 года. С этого времени они отлично зарекомендовали себя при эксплуатации в холодном климате в скандинавских странах.

Сделав один раз правильные инвестиции в выбор дымохода, можно гарантировать себе безопасность на долгие годы. Конечно, соблюдая правила пожарной безопасности при монтаже и эксплуатации труб. Напоминаем, что в России трубо-печные работы должны выполняться только специализированными организациями (или специалистами) с лицензией МЧС на этот вид деятельности.

Благодаря наличию в элементной базе изоблоков, обеспечивающих герметичность в местах прохода дымохода сэндвич через кровлю и перекрытия, трубы идеально подходят для использования в энергоэффективных домах, пассивных домах / домах ВВС.

Таблица соответствия диаметров труб, толщины изоляции, площади сечения и веса дымохода Металотерм АТ /
MetalotermAT (для внутренних диаметров до 200 мм):

Таблица соответствия диаметров труб, толщины изоляции, площади сечения и веса дымоходов Металотерм АТ / Metaloterm AT (для внутренних диаметров больше 200 мм):

• Полная коллекция видео по дымоходам METALOTERM
• Наши рекомендации
• Услуги по доставке и монтажу

Использование этой трубы способно гарантировать безопасность при монтаже дымоходов в деревянных домах, установке дымоходной трубы для бани или сауны. Купить непрогораемую сэндвич трубу для дымохода можно как в салонах «Камины и печи FLAMBIS / ФЛАМБИС», так и дистанционно (обратившись к нам по телефону или электронной почте).

Формы оплаты: наличный расчет, банковские карты, банковский перевод. Подробнее о способах оплаты и доставке товара.

Как правильно смонтировать дымоход – выбираем тип вывода

Существует два варианта прохода дымоотвода:

• Через стену. Преимуществами такого решения является улучшение пожарной безопасности, минимизация задымления, возможность простого увеличения тяги в зависимости от высоты трубы, а также установки в готовом здании. Но есть и недостатки: более сложный и дорогой монтаж.
• Через крышу. Достоинства этого решения – высокая устойчивость конструкции, отсутствие переохлаждения дымовых газов. Но при этом, вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.

Монтаж

Обязательно следует придерживаться требований СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

1. Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла. Дымовые каналы следует выполнять вертикально, без уступов.
2. Должно обеспечиваться разрежение на входе не менее 5 Па. Рекомендуемая высота канала не менее 5 м от воздухозаборного отверстия котла.
3. Обязательно использование ППУ при пересечении крыши или стены.
4. Отсутствие горизонтальных каналов для чистки в чердачных помещениях.
5. Соединения частей не могут монтироваться в межэтажных и чердачных перекрытиях.
6. Дымовой канал не должен соприкасаться с любыми коммуникациями.
7. Нагрев ближайших строительных элементов не должен превышать 50 градусов.

• Не рекомендуется использовать трубу сэндвич в качестве первого элемента, установленного непосредственно на выходной патрубок теплогенерирующего аппарата. Первым элементом должен быть адаптер.
• Монтаж идет снизу вверх, каждый последующий элемент входит в предыдущий.

Как собирать сэндвич: по дыму или конденсату

Важный момент – это выбор способа сборки дымохода. Особенно вопрос актуален, если говорить про монтаж промышленных дымоходов.

Итак, существует два базовых типа – сборка по конденсату или дыму. Мы однозначно рекомендуем сборку по конденсату: каждая следующая труба вставляется внутрь предыдущей. Не забываем, что установка дымохода проходит снизу от теплогенератора вверх.

При сборке по конденсату влага стекает вниз по внутренней стенке, не оседает на трубе, накапливая сажу и разъедая стенки. Также важным моментом при сборке по конденсату является то, что влага не попадает в теплоизоляционный слой сэндвич-дымохода, тем не самым не разрушая его. Срок службы труб из нержавеющей стали тем самым повышается.

Инструкция установки по конкретным типам

Керамические дымоходы отличаются высокой стойкостью к высоким температурам, долговечностью и отличными эксплуатационными качествами. Гладкая поверхность снижает вероятность накопления сажи или золы.

Разделяются по материалу:

• Встречаются из качественных сортов глины (это сам по себе очень дорогой материал), главной особенностью которых являются мелкая дисперсность и однородность.
• При производстве шамотных используются недорогие сорта глины, которые имеют крупнодисперсные частицы.

Срок службы у таких моделей тоже разный.

По типу сборки керамические дымоходы бывают:

• керамо-керамзитные – труба «окантовывается» керамзитными блоками и внешне похожа на кирпичную;
• керамо-нержавеющие – оболочка выполняется из зеркальной нержавеющей стали толщиной 0,8 мм (внешний эффект – труба кажется металлической);
• керамзито-нержавеющие.

Сборка керамического дымохода

Конструкция сборного типа состоит из нескольких элементов:

• Внутренний слой. Основа выполняется из керамики. Именно благодаря ей внутри не накапливается никаких вредных веществ и остатков.
• Промежуточный слой. Его основное предназначение – это изоляция тепла. Естественно, она выполняется из различных негорючих материалов (минеральная вата).
• Внешнее покрытие. Обычно исполняется из блоков керамзита или кожуха из нержавеющей стали.

Порядок сборки

Итак, чтобы понимать, как правильно установить дымоходную трубу, необходимо иметь в виду, что дымоход из керамики имеет несколько ключевых особенностей.

Во-первых, необходимо возвести основание. Требуется ровная поверхность без малейших сдвигов и шероховатостей.

Во-вторых, подключаем тройник посредством специального модуля. Он имеет патрубок, а все стыки при подключении замазывают раствором.

Выступающую над крышей часть можно обложить кирпичом или блоками, чтобы создать приятный внешний вид и защитить теплоизоляцию от внешнего воздействия.

Нюансы

Помните, что вы имеете дело с модульной системой. И все крепления должны быть максимально плотными, без всяких зазоров.

Керамика – это хрупкая конструкция, следует соблюдать осторожность, сильный механический удар может расколоть продукцию.

Если на элементах есть сколы или трещины, сразу меняйте их, они уже полностью непригодны для эксплуатации.

Работа с клеем

Используется специальный кислостойкий клей. Он приобретается в порошковой форме и разводится водой в соотношении примерно семь к одному. Время приготовления всего десять минут.

Помните, что перед нанесением поверхность нужно обильно намочить с помощью губки. И лучше использовать клей с запасом, чтобы случайно не пропустить просвет

Устройство дымохода печи

В зависимости от материала для изготовления дымохода, потребуется приготовить и сделать разные отдельные детали. Общие – это воздушная заслонка, для регулировки величины тяги в дымоходе и защитный козырек наверху трубы.

Он необходим для защиты внутреннего канала от попадания воды или снега. Остальные детали разных видов дымохода кардинально отличаются. Разберем основные подробнее.

Дымовая труба из кирпича

Такие дымоходы устанавливают только для прокладывания внутри помещений, сквозь крышу и плиты перекрытий. Не рекомендуется выкладывать кирпичные конструкции в многоэтажных домах.

Схема устройства кирпичного дымохода для печи

Перегородки на разных этажах могут быть смещены, придется выполнять горизонтальные отводки, что практически невозможно сделать на таких конструкциях. Кирпичный дымоход состоит из нескольких основных частей:

• шейка печи. Это квадратная или прямоугольная конструкция выходит из корпуса печи и проходит по всему зданию. В нижней части делается несколько пазов для прочистки каналов от мусора и сажи. Выше корпуса печи выкладывается тонкая полость для установки воздушной заслонки. С ее помощью регулируется сила тяги (выходящего вверх потока воздуха), необходимая для нормальной работы печей и котлов;
• на определенном расстоянии от плиты перекрытия, каменщик начинает выкладывать распушку трубы. Внутренний размер остается неизменным, а снаружи начинают выдвигать кирпичи на третью часть длины кирпича. Наружный размер, в самом широком месте распушки превышает внутренний минимум на 600-700 мм. На 9 рядке, выкладывается шейка трубы. Эта деталь позволяет понизить температуру выходящих газов и служит как своеобразный компенсатор всей конструкции. Распушка выкладывается перед каждой плитой перекрытия;
• «Выдра» — эту часть дымохода выкладывают перед проходом трубы сквозь поверхность крыши. Для ее кладки понадобится 7 рядов. На 6 постепенно увеличивается наружный размер с сохранением внутреннего, на 7 размер уменьшается до основного и кладется шейка трубы;
• Оголовок – это 2 последних рядка кирпичей, которые выставляют наружу, увеличивая наружный размер на 60-70 мм. такая конструкция препятствует попаданию осадков в дымоход, но для полного перекрытия канала потребуется установка защитного козырька или колпака.

Дымоход из сэндвич-труб

Для такого дымохода используется несколько деталей:

• сами трубы из нержавейки или оцинкованного металла с внутренней прослойкой утеплителя. Для нее используется минеральная или базальтовая вата;
• для подключения других участков трубопровода используются всевозможные фитинги. Это могут быть тройники, отводы под разный угол, крестовины и другие детали;
• монтажные муфты или короба для прохода сквозь плиты перекрытия или крышу. Муфты делаются по принципу сэндвич труб. Единственное отличие – они могут изготавливаться из резины. Для изготовления защитных коробов используется тонкая оцинковка. Коробок делается без крышки. Его заводят на трубу, фиксируют на плите перекрытия и заполняют все пустоты минеральной ватой или другим теплоизоляционным материалом. Главное, чтобы не оставалось малейших зазоров;
• для крепления используются специальные хомуты и дюбеля с саморезами;
• сверху устанавливается специальный колпак, защищающий внутренние полости от попадания осадков.

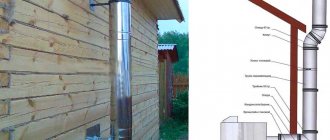

  Схема устройства металлического дымохода

Инструкция по кладке из кирпича

Пожалуй, самый традиционный вариант дымохода. Такой вариант используют в качестве внешнего кожуха, но такие трубы мы рекомендуем обязательно гильзовать трубой из нержавеющей стали.

• Устойчив к предельно высоким температурам. Современный шамотный кирпич без труда держит даже 1000 градусов по Цельсию.
• Материал отлично вбирает и отдает тепло, аккумулирует его.

Особенности кирпичной трубы: основные минусы

Это сложность сбора такой тяжелой конструкции, если проводить сборку самостоятельно. Высокая стоимость – это один из самых дорогих вариантов. А также:

• Наличие вихревых потоков. Увы, без профессионального вмешательства нет возможности избежать резких углов в конечном варианте. А это не так или иначе будет сказываться на выход продуктов горения, он будет замедлен. Часть из них будет копиться внутри.
• Кирпичный дымоход, не гильзованный трубами из нержавеющей стали, будет впитывать конденсат, из-за которого внутренние стенки дымохода будут слущиваться, что в итоге приведет к куче шлама на дне. Постепенно конденсат доберется до наружней стороны, что проявляется разводами.
• Это очень тяжелая и габаритная система, которая потребует не просто платформы, а полноценного отдельного фундамента, проектируемого еще на этапе разработки проекта дома.

Выбор материала и приготовление раствора

На данный момент на рынке представлены несколько типов кирпичей. Красный – это наиболее усредненный вариант. Обожженный, как его принято называть, подходит в качестве материала под дымоход, но нельзя сказать, что это лучший выбор. Лучше выбрать темный образец, который еще принято называть пережженным. Он наиболее огнеупорен и долговечен, предназначен для именно таких задач.

А вот розовый цвет кирпича говорит о том, что при его производстве не применялась сильная термическая обработка.

Для раствора подойдет смесь глины и речного песка. Можно добавить цемент. Важно выбрать чистую смесь, без примесей и мелкого сора. При выборе глины ориентируйтесь на ту, которая добывалась на значительной глубине более двух метров.

Пропорции два к одному, песка больше, соответственно. И помните, что перед работой смесь замачивают на двое суток. Лишь в этом случае будет достигнута верная консистенция.

Порядок кладки основных частей

Первым этапом необходимо выложить насадную трубу. Это небольшой элемент, расположившийся сразу над отопительной или печной системой. Высота небольшая, 5-6 кирпичей будет вполне достаточно. Используется обычная прямоугольная форма.

Далее устанавливается распушка, утолщенная часть. Она выкладывается постепенным приростом диаметра с шагом в полкирпича. Ее обычные габариты 600 на 450 мм. И сразу за ней начинается основная труба, вплоть до шейки, на финише устанавливают колпак или зонт.
