Защита котла от холодной обратки. Обратка батареи отопления холодная – устройство, причины, способы устранения

Использование клапана безопасности

Это не одно и то же, что предохранительный клапан. Последний просто сбрасывает давление в системе, но не охлаждает ее. Другое дело — клапан защиты от перегрева котла, что отбирает из системы горячую воду, а вместо нее подает холодную, из водопровода. Устройство – энергонезависимое, присоединяется к подающей и обратной магистрали, водопроводной сети и канализации.

При температуре теплоносителя свыше 105 ºС клапан открывается и благодаря давлению в водопроводе 2-5 Бар горячая вода вытесняется из рубашки теплогенератора и трубопроводов холодной, после чего уходит в канализацию. Как присоединяется клапан защиты твердотопливного котла, показано на схеме:

Недостаток этого способа защиты заключается в том, что она непригодна для систем, наполненных незамерзающей жидкостью. Кроме того, схема неприменима в условиях, когда отсутствует централизованное водоснабжение, ведь вместе с отключением электроэнергии прекратится и подача воды из скважины или бассейна.

Требования к дымоходу

Чтобы определить, какие характеристики предъявляет сам производитель, необходимо прочесть инструкцию, ведь там даны конкретные данные, какое минимальное сечение трубы нужно, высота, температурный режим – эти факторы в конкретном случае являются основополагающими и на них нужно ориентироваться.Как правило, в инструкции завод изготовитель пишет, какой дымоход лучше для твердотопливного котла и какие технические параметры нужно учитывать. Выше перечисленные характеристики, как высота, длина дымохода позволят выбрать надежный, а главное функциональный с точки зрения именно этой модели канал.

Учитывайте диаметр дымохода для твердотопливного канала, ведь не каждый канал сможет вывести образованное количество газа за определенное время, а скопившаяся гарь, газы могут попасть в помещение, через не герметичные стыки и трещины.

Технологические требования

Необходимо соблюдать следующие технические требования:

• Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
• Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
• Запрещается наличие прогибов.
• Очень важна длина (3 — 6 метров).
• Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
• Возвышение оголовка над крышей должно превышать 100 см.
• Крепление трубы к стене, выполняется с шагом 1,5 метра.
• Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Причины перегрева

Одна единственная причина перегрева — то, что котел вырабатывает большее количество тепла, чем потребляется системой отопления. Но если раньше все было нормально, а сейчас возник перегрев котла, то проблема не в том, что котел сильно мощный, а проблема заключается в другом.

Возможно, что у вас просто забился грязевой фильтр перед циркуляционным насосом. В этом случае нужно его выкрутить и прочистить и проблема будет решена. При такой проблеме у вас обратка будет холодная.

Есть вариант, что просто сломался циркуляционный насос. При такой проблеме у вас обратка также будет холодная. Меняйте насос.

Но самая распространенная проблема — это перегрев в результате отключения электроэнергии. У вас всё идеально — чистый фильтр, исправный насос, но он просто не может работать. И возникает перегрев. Решить проблему можно путем тушения котла или вытаскивания горящего топлива из топки котла — но это далеко не лучший вариант. Самый лучший вариант — сделать систему отопления не чувствительной к отключению напряжения питания — сделать ее самотечной или поставить источник бесперебойного питания.

Смотрите видео с возникновением перегрева котла при отключении напряжения питания.

А вот видео со способом решения проблемы перегрева котла и системы отопления.

Настоящего специалиста по ремонту котлов трудно найти

Поэтому важно разбираться в них самостоятельно, ибо мастер действительно требуется не всегда и многие проблемы можно устранить самому. Рассмотрим список неисправностей котла, который максимально охватывает все возможные поломки

Статья рассчитана на неспециалиста, а обычного человека, которому под силу устранение таких проблем.

Почему стояк горячий, а батареи холодные?

Иногда при горячей подаче обратка батареи отопления остается все же холодная. Можно назвать несколько основных причин этому:

• неправильно выполнен монтаж;
• завоздушена система или один из стояков отдельного радиатора;
• недостаточный расход жидкости;
• уменьшилось сечение трубы, по которой подается теплоноситель;
• загрязнен отопительный контур.

Холодная обратка – это серьезная проблема, которую необходимо обязательно устранить. Она влечет множество неприятных последствий: температура в помещении не достигает желаемого уровня, снижается эффективность радиаторов, нет возможности исправить ситуацию дополнительными приборами. В итоге, отопительная система не работает как нужно.

Основной неприятностью холодной обратки является большая разница температур, возникающая между температурой подачи и отвода. В этом случае на стенках котла возникает конденсат, реагирующий с углекислым газом, который выделяется при сгорании топлива. В результате образуется кислота, разъедающая стенки котла и сокращающая срок его службы.

Схема с теплоаккумулятором

В ряде стран Евросоюза введены правила, согласно которым схемы подключения твердотопливных котлов в систему отопления обязательно должны включать в себя теплоаккумулятор. Без него эксплуатация таких отопителей просто запрещена. Причина – в высоком содержании угарного газа (СО) в выбросах во время ограничения подачи кислорода в топку для уменьшения интенсивности горения.

При нормальном доступе воздуха образуется безвредный углекислый газ (СО2), поэтому топка должна функционировать на полную мощность, отдавая энергию теплоаккумулятору. Тогда содержание СО не будет превышать экологические нормы. На постсоветском пространстве таких требований пока что нет, соответственно, мы продолжаем перекрывать доступ воздуха с целью добиться медленного тления древесины, например, в котле длительного горения .

Теплоаккумуляторы имеются в продаже как готовое изделие, хотя многие умельцы делают их самостоятельно. По большому счету, это бак, покрытый слоем теплоизоляции. В заводском исполнении может иметь встроенный контур ГВС и ТЭН для подогрева воды. Такое решение позволяет накапливать тепло от дровяного котла, а в моменты его простоя – обеспечивать обогрев дома в течение какого-то времени. Схема соединения котла с теплоаккумулятором показана на рисунке:

Примечание. В схеме вместо смесительного узла, состоящего из нескольких элементов, установлено готовое устройство, выполняющее те же функции, — LADDOMAT 21.

Почему закипает и взрывается твердотопливный котёл?

Причина одна — большая инерционность котла. При резком прекращении отбора тепла котёл не может быстро потухнуть. Теплоноситель в котле закипает, и возросшим давлением разрывает котёл.

Современные системы отопление — энергозависимые. В них установлен циркуляционный насос, или даже несколько насосов.

Циркуляционный насос обеспечивает циркуляцию теплоносителя в системе отопления и котле. Если циркуляция прекратится, то твердотопливный котёл закипит.

По этой причине многим людям нравится самотёчная или гравитационная система отопления. В ней нет элементов, которым нужна электроэнергия. У самотёчной системы это единственное достоинство. Я даже не представляю, что нужно сделать, чтобы котёл закипел с такой системой отопления.

Какие существуют способы защиты отопительной техники от перегрева

Компании – производители стараются в целях повышения потребительской привлекательности своих товаров, вносить в технический паспорт котельного оборудования любые гарантии его безопасности. О средствах защиты отопительного котла от закипания, непосвященный потребитель не имеет малейшего представления.

Существуют на данный момент следующие способы обеспечения защиты твердотопливных агрегатов, используемых для автономных систем отопления. Действенность каждого способа объясняется условиями эксплуатации котельной техники, и конструкционными особенностями агрегатов.

В большинстве случаев в техпаспорте на отопительный прибор производители рекомендуют использовать для охлаждения водопроводную воду. В ряде случаев отопительные котлы на твердом топливе оснащаются встроенными дополнительными теплообменниками. Встречаются модели котлов с выносными теплообменниками. Для предотвращения перегрева используется клапаном безопасности. Предохранительный клапан рассчитан только на сброс чрезмерного давления в системе, тогда как клапан безопасности при перегреве котла открывает доступ водопроводной воды.

Превышение температуры теплоносителя отметки в 100 0С создает избыточное давление, открывающее клапан. Под действием водопроводной воды, которая подается под давлением в 2-5 бар, горячая вода из контура вытесняется холодной.

Первый аспект, который вызывает спорные моменты по поводу охлаждения водопроводной водой – отсутствие электричества, обеспечивающего работу насоса. Расширительная емкость не располагает достаточным объемом воды, достаточной для охлаждения котла.

Второй аспект, который отметает этот способ охлаждения, связан с использованием в качестве теплоносителя антифриза. При возникновении внештатной ситуации в канализацию вместе с поступающей холодной водой уйдет до 150 литров антифриза. Стоит ли этого такой способ защиты?

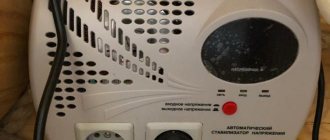

Наличие ИБП позволит сохранить в критической ситуации работу циркулирующего насоса, с помощью которого теплоноситель равномерно будет расходиться по трубопроводу, не успевая перегреваться. До тех пор пока хватит емкости аккумулятора, источник бесперебойной подачи питания гарантирует работу насоса. За это время котел не должен успеть нагреться до критических параметров, сработает автоматика, запускающая воду по запасному, аварийному контуру.

Другим способом выхода из критической ситуации станет установка аварийной схемы в обвязку твердотопливного агрегата. Отключение насоса может дублироваться работой запасного контура с естественной циркуляцией теплоносителя. Роль аварийного контура не в обеспечении обогрева жилых помещений, а только в возможности снять избыточную тепловую энергию при аварийной ситуации.

Такая схема организации защиты нагревательного агрегата от перегрева надежна, проста и удобна в эксплуатации. Особых средств на ее оборудование и установку от вас не потребуется. Единственными условиями для работы такой защиты являются:

• наличие расширительного бака или накопительной емкости в системе;
• использование обратного клапана только лепесткового типа;
• трубы второго контура должны быть большего диаметра, чем обычный отопительный контур.

Устройство системы отопления – что такое обратка?

Система отопления состоит из расширительного бака, батарей, отопительного котла. Все составные части соединены между собой в контур. В систему заливается жидкость – теплоноситель. В качестве жидкости используется вода или антифриз. Если монтаж выполнен правильно, то жидкость подогревается в котле и начинает подниматься по трубам. При нагревании жидкость увеличивается в объеме, излишек поступает в расширительный бак.

Так как отопительная система полностью заполнена жидкостью, горячий теплоноситель вытесняет холодный, который возвращается в котел, где нагревается. Постепенно температура теплоносителя увеличивается до необходимой, нагревая радиаторы. Циркуляция жидкости может быть естественной, называемой гравитационной, и принудительной – с помощью насоса.

Обратка – это теплоноситель, который, пройдя через все отопительные приборы, входящие в контур, отдает свое тепло и, охлажденный, поступает снова в котел для очередного подогрева.

Батареи можно подключить тремя способами:

1. 1. Нижнее подключение.
2. 2. Диагональное подключение.
3. 3. Боковое подключение.

При первом способе подвод теплоносителя и отвод обратки осуществляется в нижней части батареи. Этот способ целесообразно применять, когда трубопровод расположен под полом или плинтусами. При диагональном подключении теплоноситель подводится сверху, обратка отводится с противоположной стороны снизу. Такое подключение лучше использовать для батарей с большим количеством секций. Самый популярный способ – боковое подключение. Горячая жидкость подключается сверху, отвод обратки осуществляется снизу радиатора с той же стороны, где подводится теплоноситель.

Отличаются системы отопления способом прокладки труб. Они могут быть проложены однотрубным и двухтрубным способом. Наиболее популярной является однотрубная схема разводки. Чаще всего ее устанавливают в многоэтажных домах. Она имеет следующие преимущества:

• небольшое количество труб;
• низкая стоимость;
• простота монтажа;
• последовательное подключение радиаторов не требует организации отдельного стояка для отвода жидкости.

К недостаткам можно отнести невозможность отрегулировать интенсивность и нагрев для отдельного радиатора, снижение температуры теплоносителя по мере удаления от нагревательного котла. Чтобы повысить эффективность однотрубной разводки, устанавливают циркулярные насосы.

Для организации индивидуального отопления используется двухтрубная схема разводки труб. По одной трубе осуществляется горячая подача. По второй остывшая вода или антифриз поступают обратно в котел. Данная схема дает возможность параллельного подключения радиаторов, обеспечивая равномерное прогревание всех приборов. Кроме того, двухтрубная схема позволяет регулировать температуру нагрева каждого отопительного прибора отдельно. Недостатком является сложность монтажа и большой расход материалов.

Как работает распределительный термостатический клапан

Термостатический клапан устанавливается на подаче перед участком байпаса (участок трубопровода), соединяющего подачу и обратку котла в непосредственной близости к котлу. При этом образуется малый контур циркуляции теплоносителя. Термоколба, как было сказано выше, устанавливается на обратный трубопровод в непосредственной близости к котлу.

В момент пуска котла теплоноситель имеет минимальную температуру, рабочее тело в термоколбе занимает минимальный объем, давления на шток термоголовки нет, и клапан пропускает теплоноситель только в одном направлении циркуляции по малому кругу.

По мере нагрева теплоносителя увеличивается объем рабочего тела в термоколбе, термоголовка начинает давить на шток клапана, пропуская холодный теплоноситель к котлу, а нагретый теплоноситель в общий циркуляционный контур..

В результате подмешивания холодной воды температура в обратке снижается, а, значит, уменьшается объем рабочего тела в термоколбе, что ведет к уменьшению давления термоголовки на шток клапана. Это в свою очередь приводит к прекращению подачи холодной воды в малый циркуляционный контур.

Процесс продолжается до тех пор, пока весь теплоноситель не будет нагрет до требуемой температуры. После чего клапан перекрывает движение теплоносителя по малому циркуляционному контуру, а весь теплоноситель начинает движение по большому кругу отопления.

Смесительный термостатический клапан работает также, как распределительный клапан, но устанавливается он не на подающий трубопровод, а на обратный. Располагается клапан перед байпасом, соединяющим подачу и обратку и образующим малый круг циркуляции теплоносителя. Термостатическая колба крепится на том же месте-на участке обратного трубопровода в непосредственной близости к котлу отопления.

Пока теплоноситель холодный, клапан пропускает его только по малому кругу. По мере нагрева теплоносителя термоголовка начинает давить на шток клапана, пропуская часть нагретого теплоносителя в общий циркуляционный контур котла.

Как видите, схема предельно простая, но при этом эффективная и надежная.

Для работы термостатического клапана и термоголовки не нужна электрическая энергия, оба устройства энергонезависимые. Никакие дополнительные устройства или контролеры также не нужны. Для нагрева теплоносителя, циркулирующего по малому кругу достаточно 15 минут, тогда как нагрев всего теплоносителя в котле может занять несколько часов.

Это значит, что используя термостатический клапан, продолжительность образования конденсата в твердотопливном котле сокращается в несколько раз, а вместе с нею сокращается время разрушительного воздействия кислот на котел.

Для защиты твердотопливного котла от конденсата необходимо выполнить правильно его обвязку, используя термостатический клапан и создав при этом малый контур циркуляции теплоносителя.

Покупая и устанавливая твердотопливный котел, надо обязательно учесть особенности его эксплуатации, а именно – высокую вероятность перегрева в нештатных ситуациях, что может закончиться серьезной аварией и даже разрушением водяной рубашки агрегата (взрывом). Также немалый вред может нанести образование конденсата на стенках камеры сгорания, что случается при определенных режимах работы. Чтобы исключить подобные неприятности, должна быть предусмотрена защита твердотопливного котла от перегрева и конденсата, о чем и пойдет речь в нашей статье.

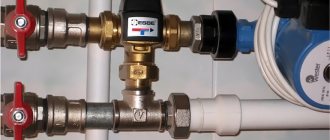

О трехходовом клапане

Устройство бывает двух видов:

• распределительный;
• смесительный.

Первый устанавливается на подающий трубопровод, второй — на обратный. Задача клапана состоит в регулировании не только температуры, но и потока жидкости. Устройство никогда не перекрывает и не открывает его полностью. Сам клапан закрыт лишь в момент запуска котла.

Смесительный и распределительный клапаны являются энергонезависимыми. Им не требуются дополнительные устройства или контроллеры. Нагрев теплоносителя на малом круге выполняется за 15-20 минут. Для прогрева же воды во всей системы порой недостаточно часа.

Стоимость термостатического клапана — от 5 до 7 тысяч рублей. Даже с учетом затрат на монтаж это выгоднее, чем покупка смесительного узла. Тем более, клапан обеспечивает такой же эффективный отвод конденсата.

Минимизировать появление конденсата или перегрева можно еще на стадии проектирования системы. Это относится, например, при выборе труб из определенного материала.

Полимерная продукция больше подвержена сильному нагреву. Обвязку отопителя лучше выполнять медью или сталью, а полипропиленовые элементы присоединить к распределительному коллектору. Особую важность наличие именно металлической трубы имеет на участке «обратки» между трехходовым клапаном и патрубком котла — температурный датчик на полимере среагирует на перегрев с опозданием.

Базовая схема обвязки твердотопливного котла

Для наилучшего понимания процессов, что происходят во время работы теплогенератора, мы покажем на рисунке его обвязку, а затем разберем назначение каждого элемента. В том случае, когда отопительный агрегат – единственный в доме источник тепла, то для его присоединения рекомендуется использовать следующую базовую схему:

Примечание. Базовая схема, где имеется малый котловой контур и трехходовой клапан, представленная на рисунке, обязательна к применению и при совместной работе с другими видами теплогенераторов.

Итак, первым на пути движения теплоносителя от котельной установки встречается группа безопасности. Она состоит из трех деталей, установленных на одном коллекторе:

• манометр – для контроля давления в сети;
• автоматический клапан для сброса воздуха;
• предохранительный клапан.

При работе твердотопливного котла всегда присутствует риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности. Это связано с некоторой инерцией горения топлива, ведь при достижении требуемой температуры воды или внезапном отключении электричества сразу прекратить процесс не удастся. В течение нескольких минут после прекращения подачи воздуха теплоноситель еще будет нагреваться, в этот момент и возникает риск парообразования. Это приводит к росту давления в сети и опасности разрушения котла или прорыва труб.

Чтобы исключить аварийные ситуации, обвязка котла на твердом топливе обязательно должна включать в себя предохранительный клапан. Он настраивается на определенное критическое давление, чье значение указано в паспорте теплогенератора. Как правило, величина этого давления в большинстве систем равно 3 Бар, при его достижении клапан открывается, выпуская пар и лишнюю воду.

Далее, в соответствии со схемой, для правильной эксплуатации агрегата необходимо организовать малый контур циркуляции теплоносителя. Его задача – не допустить попадание холодной воды из домовой системы отопления в теплообменник и водяную рубашку котла. Это возможно в 2 случаях:

• при запуске отопления в работу;
• когда вследствие отключения электроэнергии останавливается насос, вода в трубопроводах остывает, а потом подача напряжения возобновляется.

Важно! Ситуация с отключением электричества представляет особую опасность для чугунных теплообменников. Резкая подача насосом холодной воды из системы может привести к его растрескиванию и потере герметичности

Если топка и теплообменник изготовлены из стали, то подключение твердотопливного котла к системе отопления через трехходовой клапан защищает их от низкотемпературной коррозии. Явление возникает, если на внутренних стенках камеры сгорания образуется конденсат из-за разницы температур. Смешиваясь с летучими фракциями и пеплом, влага образует слой накипи на стальных стенках, который очень тяжело счищается. При этом металл подвергается коррозии и сокращается срок службы изделия в целом.

Схема работает по такому принципу: пока вода в рубашке котла и в системе холодная, трехходовой клапан позволяет ей циркулировать по малому контуру. После достижения температуры 60 ºС узел начинает подмешивать на входе в агрегат теплоноситель из сети, постепенно наращивая его расход. Таким образом, вся вода в трубах прогревается постепенно и равномерно.

Как избавиться от конденсата в топке котла?

В котлах на твердом топливе может выпадать влага на внутренних стенках камеры сгорания. Это происходит, когда дрова уже разгорелись и вентилятор наддува (если он есть) работает в полную силу, а вода в системе отопления еще холодная.

От перепада температур и возникает конденсат, который, смешиваясь с продуктами горения, оседает на стенках камеры. Этот налет вызывает коррозию металла, вследствие чего срок службы котла значительно сокращается.

Примечание. Котлы с чугунным теплообменником не боятся коррозии, но, в свою очередь, чувствительны к резким перепадам температуры теплоносителя.

Решить данную проблему несложно, надо лишь включить в схему обвязки трехходовой термостатический клапан, настроенный на температуру теплоносителя 55—60 ºС, как показано на рисунке ниже. Действует защита твердотопливного котла от конденсата следующим образом: пока вода в котле не нагреется до заданной температуры, она циркулирует по малому контуру. После достаточного нагрева трехходовой клапан постепенно подмешивает воду из системы. Таким образом, перепада температур и конденсата в топке не возникает.

Внедрение в схему смесительного узла также защищает чугунный теплообменник от перепада температур теплоносителя, поскольку клапан не даст возможности попасть холодной воде внутрь теплогенератора.

Основной принцип защиты котла от конденсата

Для защиты твердотопливного котла от образования конденсата необходимо исключить ситуацию, при которой возможен это процесс. Для этого нельзя допустить попадание в котел холодного теплоносителя. Температура обратки должна быть меньше температуры подачи на 20 градусов. При этом температура подачи должна быть не менее 60 С.

Самый простой способ состоит в нагреве в котле малого количества теплоносителя до номинальной температуры, создания для его движения малого контура отопления и постепенного подмеса к горячей воде остальной части холодного теплоносителя.

Идея простая, но реализовать ее можно различными способами. Например, некоторые производители предлагают приобрести готовый смесительный узел, стоимость которого может составлять 25 000

и более рублей. Например, компания FAR (Италия) предлагает подобное оборудование за
28500 рублей
, а компания
Ладдомат
продает смесительный узел за
25500 рублей
.

Более экономичный, но при этом не менее эффективный способ защитить твердотопливный котел от конденсата состоит в регулировании температуры теплоносителя, поступающего к котлу, с помощью термостатического клапана с термоголовкой.
