Инфракрасный теплый пол: примеры расчетов мощности

Плюсы использования ИК излучения для обогрева помещения

Инфракрасный подогрев пола привлекает внимание потребителей по многим показателям. Несмотря на то, что в продаже есть множество альтернативных видов обогревательных приборов, выбор часто оказывается в пользу ИК тёплого источника.

Все типы ИК полов обладают следующими достоинствами, которые уже проверены в процессе их эксплуатации:

• ИК излучение благотворно воздействует на организм;
• не сушат воздух, в отличие от водяного отопления;
• снижают расходы на отопление;
• позволяют быстро прогреть помещение (за 5-10 минут);
• установить их можно самостоятельно;
• возможность локального монтажа.

Кроме того, инфракрасные источники тепла удобно подключать в экстренных случаях, когда недостаточно центрального отопления, или когда оно уже отключено. ИК полы незаменимы для утепления лоджий и балконов.

В отличие от конвекционного типа водяного отопления, тепло от ИК источника ощущается сразу, даже при выставлении минимальной температуры.

Влияние ИК источника тепла на организм

О таком преимуществе, как благотворное влияние на организм, не многие знают. Секрет в том, что человеческое тепло излучается в том же диапазоне, что и инфракрасное. А это означает, что ультракрасный теплый пол воспринимается человеком как естественный источник тепла и поэтому более приятный. Например, если при водяном отоплении для комфорта в помещении человеку нужно 22-25 градусов тепла, то при использовании ИК обогрева такое же ощущение будет уже при 18 градусах.

ИК излучение ионизирует воздух, уничтожает вредные бактерии и вирусы, убирает неприятные запахи.

ИК лучами лечат многие болезни. Под их воздействием уходит нервное напряжение. В наш век постоянных стрессов это великолепная возможность укрепить нервную систему, не выходя из дома.

Многие люди тяжело переносят сухой воздух в квартире, который провоцируют радиаторы центрального отопления. Приходится пользоваться увлажнителями. ИК тёплые полы не сушат воздух, поэтому дышится в таком помещении легко.

ИК излучения нагревают не сам воздух, а предметы. Поэтому ходить по такому полу доставляет удовольствие и возникает состояние, близкое к релаксу.

Расчет теплого пола в качестве основного вида отопления

При использовании данных систем как основного источника тепла в доме или квартире, необходимо помнить, что площадь, которую должен занимать пол с подогревом должна быть не менее 70 % от общего пространства любого помещения.

Если данный параметр не будет соблюдаться, велика вероятность что теплый пол не будет справляться со своей функцией.

Вычисляется общая мощность теплопотерь в данном помещении. Теплопотери присутствуют во всех без исключения строениях. Они зависят от:

• Климатических условий, в которых эксплуатируется помещение.
• Наличии и площади окон.
• Степени утепления стен, пола и потолка.
• Ориентация строения по сторонам света и др.

Точное количество теплопотерь можно высчитать с помощью специальной программы, а очень точное выполняют специальные организации.

При строительстве зданий с соблюдением всех требований по теплоизоляции конструкций примерная мощность теплопотерь рассчитана и составляет 100-130 Вт/м2 для различных помещений в новых домах и 150-170 Вт/м2 в старых обветшалых постройках.

При использовании теплого пола в качестве основного источника тепла, его мощность должна превосходить потери тепла в 1,5 раза. То есть, в случае с вышеописанной кухней, у которой теплопотери составляют, например, 1000 Вт, мощность источника тепла, в нашем случае теплого пола должна составлять: P = 1000 Вт * 1,5 = 1500 Вт.

С учетом того, что нагревательные элементы будут занимать всего 6 м2 площади, получим: 1500 Вт / 6 м2 = 250 Вт/м. Именно такой удельной мощностью должен обладать квадратный метр теплого пола. Приобретая материалы необходимо обязательно это учитывать.

Важно: при результате мощности теплого пола свыше 200 Вт/м2 рекомендуется рассмотреть вариант использования дополнительной системы отопления.

Особенности разных типов инфракрасных полов

Производство инфракрасных полов постоянно совершенствуется. Производители стараются учесть предпочтения потребителей. По типу конструкции ИК полы бывают:

• плёночными;
• стержневыми.

Плёночные, в свою очередь, разделяются на сплошные и полосатые, по типу нанесения карбона, который и является источником инфракрасного излучения. Плёнка со сплошным напылением карбона просто монтируется, легко режется. Она отдаёт тепло от всей площади, динамика прогрева выше, чем при нанесении карбона полосами.

Карбоновые полосы объединены в группы, между которыми можно делать разрезы. Так как подключение к источнику питания параллельное, при выходе из строя какого-то блока остальная площадь «полосатой ИК плёнки» останется рабочей.

Плёнка со сплошным напылением в этом случае более совершенная, так как из строя выходят только места надрыва или разреза. Срок службы и цена у сплошной карбоновой плёнки выше, чем у полосатой.

Стержневой ИК пол выглядит внешне как веревочная лестница. Множество стрежней, которые заполнены карбоном, медью и серебром, соединены между собой проводами. Стержневой мат обладает способностью к саморегуляции. Его монтаж отличается от плёночного типа тем, что для укладки требуется делать «мокрую» цементную стяжку. Однако срок службы еще выше, чем у сплошной плёночной, и он не боится тяжёлых механических нагрузок.

ИК полы из плёнки: конструкция, достоинства и недостатки

Механизм действия ИК термоплёнки можно рассмотреть на примере устройства карбоновых полос, сгруппированных в секции.

Карбоновая паста запаяна в полиэстерную или полипропиленовую плёнку. По токопроводящим медным и серебряным шинам, расположенным по краям плёнки, к карбону подходит электричество. В момент прохождения тока по карбоновой полосе происходит выделение тепла.

Секции можно кроить по разделительным полосам. Обычно ширина рулонов от 0,5 до 1 метра. Плёнка выпускается разной толщины. Минимальная — 0,2 мм., максимальная — 2 мм.

Характеристики пленочного теплого пола позволяют совмещать его практически со всеми напольными покрытиями. Достаточно раскатать для изоляции полиэтиленовую плёнку, и можно сверху стелить паркет, ламинат, или класть плитку с использованием клея для тёплых полов.

Идеально подходят ИК полы для деревянных покрытий. Древесина прогревается равномерно, значит, не деформируется и не трескается.

Мнения специалистов разные, когда речь заходит о возможности укладки ИК плёнки под цементную стяжку или плиточный клей. Большинство мастеров утверждает, что она разрушится. Скорее, здесь стоит вопрос о разном качестве плёнки.

Если нужно сверху раскатать ковролин, то строительный «сэндвич» будет выглядеть следующим образом: ИК плёнка, полиэтиленовая плёнка, фанера, или любой другой жёсткий листовой материал, ковролин.

Что касается линолеума, конструкция будет выглядеть так же, однако нужно учитывать рекомендации производителя. Далеко не весь линолеум подходит для тёплых полов, так как высока опасность его деформации.

Что нужно учесть при монтаже теплого пола

• Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
• Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
• Нельзя допускать пересечения нагревательных кабелей друг с другом
• Кабель должен находиться в равномерной и однородной среде по всей его длине
• Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
• Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
• Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
• Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
• Резистивный нагревательный кабель нельзя укорачивать или наращивать
• Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
• Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
• Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
• Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.

Важные моменты, которые нужно знать про пленочные ИК полы

При многих неоспоримых преимуществах ИК плёночных полов, есть и некоторые отрицательные стороны, которые нужно учитывать. Так, например, они боятся перегрева. Поэтому стелить их нельзя там, где планируется установить мебель, не имеющую ножек. Пространство над полом нужно оставлять не мене 3 см. Этого не стоит бояться, потому что и той свободной площади, которая останется для монтажа, будет вполне достаточно. Кроме того, конструктивные возможности оборудования позволяют при необходимости отключить от питания тот участок пола, который не нужно отапливать.

Второй недостаток — пока еще достаточно высокая цена греющего материала. Отчасти он компенсируется тем, что для плёночных ИК полов не нужно делать дорогостоящую и трудозатратную цементную стяжку.

Производители обращают внимание на соблюдение правильного порядка подключения карбоновой плёнки к источнику электропитания, а так же добросовестной изоляции специальными липкими пластинками. Расходные материалы для сборки — электропроводка и контактные зажимы — идут в комплекте.

Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество. Основание для обогревательного элемента должно быть чистое и абсолютно сухое.

Предварительные расчеты подогрева пола

Чтобы произвести расчет инфракрасного теплого пола, нужно на листе бумаги изобразить план помещения. Отметить места, которые будут заставлены мебелью или бытовой техникой. Обязательно продумать удобное местоположение регулятора тепла. Именно к нему подводят электропитание, проводку от нагревательного элемента, а так же температурный датчик.

Затем нужно распределить полосы плёнки, не перекрывая их между собой, но в то же время нужно максимально заполнить всю требуемую площадь.

Обладатели ИК тёплых плёночных полов утверждают, что этот вид обогрева помещения можно смонтировать самостоятельно за очень короткое время. И зависит это не от уровня мастерства, а от площади монтажа. Так, например, балкон можно утеплить за 1 час. Если пол не в «выбоинах», то бетонных работ не потребуется.

Мощность инфракрасного теплого пола рассчитывается с учётом того, останется ли он единственным отопительным прибором или будет играть дополнительную функцию.

В первом случае нужны изделия, мощность которых от 250 Вт/кв. м. Если инфракрасную плёнку планируется использовать в качестве подспорья, то вполне можно выбрать модель около 150 Вт/кв. м. Перед началом работ надо внимательно изучить инструкцию к монтажу и эксплуатации изделия.

Как рассчитать инфракрасный теплый пол, если нужно сверху уложить плитку? Керамогранит усиленно поглощает тепло. Чтобы он не был холодным, модель плёнки должна быть достаточно высокой мощности, не менее 220 Вт/кв. м.

Виды теплых полов

Если принято решение приобрести дополнительную схему обогрева кухни, необходимо определиться с подходящим видом. Теплые полы разделяют на электрические, инфракрасные и водяные.

Кабельный (электрическая система)

Такой вид считают устаревшим, но он не теряет актуальности. Кабельный пол имеет несколько разновидностей:

• саморегулирующийся и резистивный;
• одножильный и двужильный;
• неэкранированный и экранированный;
• с малой или высокой мощностью;
• в виде отдельного кабеля или матов.

Для кухни в большинстве случаев выбирают резистивный вариант с двухжильным исполнением. Такая система имеет малую мощность и выпускается в виде матов. Но для кухонного пространства мощности хватит, поскольку эта комната из-за работы плиты и без того хорошо отапливается.

Однако если кухня соединена с холодной лоджией, желательно приобретать более мощную систему.

При выборе покрытия нужно отталкиваться от индивидуальных предпочтений. Тефлоновое надежнее и тоньше, чем ПВХ. Но такая система обойдется дороже примерно в 20%.

Кабельный пол состоит из своеобразного пирога — черновой стяжки, утеплительного элемента, фольги из алюминия. Также кабель необходимо сверху залить цементной стяжкой. После этого можно укладывать верхнее покрытие.

Кабельный теплый пол – единственный вариант, который можно укладывать под любую поверхность, даже плитку.

Недостатки:

1. Установку проводят при капитальном ремонте, поскольку система размещается под бетонным раствором.
2. Если из строя выйдет один участок кабеля, то вся система прекратит функционирование.
3. На теплый пол запрещено устанавливать тяжелые предметы, такие как кухонный гарнитур, мебель. В противном случае кабель перегреется в месте большего давления.
4. Если сравнивать с инфракрасным теплым полом, то эта разновидность теряет больше тепловой энергии.
5. Потребляет большое количества электричества, что сказывается на повышении платы за энергоснабжение.

Пленочный (инфракрасный)

Пленочные системы разделяют на биметаллические и углеродные, в зависимости от материала изготовления.

Плюсы:

1. Расстилать можно под паркет, линолеум или ламинат, а потому нет необходимости использовать бетонные стяжки.
2. Уровень пола не поднимется сильно, а также нет необходимости проведения капитального ремонта для установки.
3. Меньшие потери тепла по сравнению с кабельным типом.
4. Экономит 20% электрической энергии.
5. Если из строя выйдет один блок, то другие продолжат работу, поскольку материалы соединяют параллельным способом.

Минусы:

1. Не получится установить под плитку.
2. Запрещено расстилать под тяжелой мебелью, поскольку есть риск перегрева.

Стержневой

Это разновидность инфракрасного теплого пола. Состоит из нескольких матов с карбоновыми стержнями внутри. Между собой соединяются кабелями из меди. Имеет варианты с повышенной или стандартной мощностью. Схему с мощной теплоотдачей применяют для помещений, соединенных с лоджией.

Плюсы:

1. Тепло по кухне распределяется равномерно, что экономит 60% электроэнергии.
2. Саморегулируется, что также способствует экономии.
3. Долговечность. Производители предоставляют гарантию в 20 лет.
4. Нагрев внутри помещения происходит от нуля до комфортной температуры за 2 минуты.
5. При укладке системы пол утолщается на 3 мм, что почти незаметно.
6. Единственный вариант, на который допускается устанавливать тяжелую мебель.

Недостатки:

1. Заливается бетонная стяжка, а потому для установки необходимо дождаться капитального ремонта.
2. Сложно установить систему самостоятельно, поскольку стержни хрупкие.

Водяной тип

Еще есть возможность использовать водяной теплый пол, который разделяют на бетонный и напольный. Как понятно из названия, первый вариант необходимо покрыть бетонной стяжкой, а второй сверху накрывают готовыми отделочными материалами.

Достоинства:

1. Для монтажа не придется тратить много денег при напольном расположении.
2. Подключается к уже имеющейся системе отопления.
3. Не придется тратить дополнительные деньги на электроэнергию.

Недостатки:

1. В большинстве случаев устанавливают только в частных домах, поскольку в квартирах монтаж затруднителен. Удобно подключать к котлу, а не к центральной водяной системе квартиры.
2. Нельзя регулировать температуру в многоэтажном доме, если подключение было к центральному отоплению. По системе пойдет горячая вода, как и по всей квартире.
3. В случае повреждения системы есть риск затопить квартиру.

Порядок выполнения монтажных работ

Первым делом нужно уложить по периметру комнаты утеплительную ленту из любого подходящего материала (например, пенополистирол). Эта мера предотвратит потери тепла.

На черновой пол, который предварительно очищают от мусора, раскладывают теплоизоляционный материал фольгой вверх. Это очень важный момент: фольга поможет теплу направиться вверх и тем самым повысить качество обогрева.

Теплоизолятор — в рулоне или плитах, прикрепляют к полу скобами монтажного пистолета, двусторонним скотчем или клеем.

Затем раскатывают ИК термоплёнку, обязательно медной полосой вниз. Вверху должна оказаться матовая сторона плёнки. При этом нужно исключить скопление воздуха.

В необходимых местах рулон раскраивают по нанесённой разметке. Ширина инфракрасного теплого пола может быть разной, достаточно закрыть около 80 процентов обогреваемой площади.

Нагревательные элементы плёнки желательно развернуть контактами в ту сторону, где будет терморегулятор. Полосы раскладывают плотно, на расстоянии 10 мм., но ни в коем случае не внахлёст.

Следующий этап — параллельное соединение полос с помощью кабеля. На медную полосу, которая играет роль токонесущей, устанавливают контакт одной частью под жилу, другой вверху. Затем нужно обжать контакт пассатижами. Таким образом поступить со всеми секциями. Укладывать их надо в сторону терморегулятора. Оставшиеся открытые места медного проводника закрывают специальной битумной изоляционной лентой.

Когда все контакты будут соединены, изоляторы установлены, ИК плёнку нужно прикрепить с помощью скотча к теплоизолятору. Скотч используется и для соединения полос между собой. Контактные зажимы прячут в углубления, вырезанные по размеру в теплоизоляционном материале.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Принцип подключения инфракрасной пленки к терморегулятору

Наступает очень ответственный этап, когда ИК плёнку подсоединяют к терморегулятору, который установлен на стене. К нему нужно подвести кабели от плёнки. Под одной из полос делается углубление в теплоизоляционном материале для температурного датчика. Провода от него так же протягиваются к терморегулятору. Схема подключения инфракрасного пола прилагается в инструкции к изделию.

К контактам нужно подключить провода. Для этого оголённый проводник вставляют в контактный разъём и тщательно обжимают. После того, как будет проверена прочность соединения, его нужно с двух сторон изолировать двумя кусочками битумной изоляции.

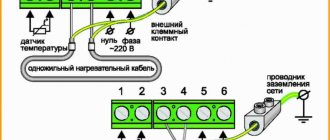

Провода подключаются к терморегулятору согласно схеме, изображенной на его обратной стороне.

Производители ИК обогревательных приборов предупреждают, что подключение терморегулятора к электрической сети должно выполняться специалистами в соответствии с нормами и правилами устройства электроустановок и другими техническими требованиями.

После этого можно проводить тестовое включение, выставив регулятор на 30 градусах. Убедившись в том, что все полосы нагрелись, нигде не искрит, можно приступать к монтажу чистового пола.

Последний этап: чистовое покрытие

Под плитку, ламинат или паркет поверх ИК полов расстилают полиэтиленовую плёнку. Это предохранит обогревательные элементы от возможной влаги и механических повреждений при монтаже финишного пола. Когда используется ламинат, можно обойтись его подложкой.

Для плитки применяют предназначенные для тёплого пола клей и затирку.

Твёрдое основание под ковролин нужно аккуратно прикрепить к полу саморезами. Иногда используют дюбеля. Важно следить за тем, чтобы не зацепить электропроводящие полосы.

Перед тем, как укладывать финишный пол, надо убедиться в его совместимости с нагревательной ИК плёнкой и ещё раз проверить работоспособность температурного датчика.

При необходимости, ИК источники тепла можно монтировать не только на полу. Выпускают модели для стен, а так же потолка.

Эксплуатация инфракрасного пленочного теплого пола

Рекомендации:

• при попадании значительного количества воды на пленочный пол, его нужно немедленно выключить и просушить (естественным образом);

• нельзя включать систему, для того чтобы, например, высушить ковролин после влажной уборки);

• не допускается крепление чего-либо (например, ограничителя двери или плинтуса) с использованием метизов. Они повредят секции пленки;

• запрещено расстилать на полу ковры, одеяла, металлизированные пленки (фольгу), а также переставлять мебель. Это может привести к перегреву системы.

Мобильное решение: инфракрасный коврик

ИК источники создают комфорт и при локальном применении. Прочность, эластичность и компактность ИК пола производители продемонстрировали при создании мобильного тёплого пола. Это небольшие нагревательные коврики с терморегулятором и электрической вилкой.

Их с успехом применяют в случаях, когда нужно прогреть небольшой участок помещения. Такие коврики удобно переносить. Кроме обогрева, они несут и оздоравливающую функцию. Их можно стелить на кресле, непосредственно под ногами, если недостаточно центральной отопительной системы или в других экстремальных случаях.

Такой ИК коврик вполне по силам сделать и самому. Для этого надо подключить к проводам оставшуюся от монтажа секцию плёнки, не забывая изолировать контакты.

Минус самодельного изделия в том, что не будет терморегулятора. Поэтому нужно всегда следить за тем, чтобы он не перегревался.

Отличие стержневого ИК теплого пола

Саморегулирующаяся система стержневого ИК пола привлекательна своим более долгим сроком эксплуатации и устойчивостью к повреждениям.

Подключение стержней медными изолированными проводами параллельное. Поэтому система будет продолжать нагревать помещение, даже если по каким-то причинам какая-то секция выйдет из строя.

По ширине рулоны стержневого ИК пола бывают от 70 до 150 см, по длине достигает 25 метров. Номинальная мощность карбоновых стержней от 110 до 250 Вт/пог.м. Особенность конструкции в том, что вначале включается максимальная мощность, а после того, как пол прогреется, она уменьшается. Мебель такой системе не страшна. Стержневые полы по праву считают экономичными по энергопотреблению и надёжными источниками тепла.

Стоимость систем обогрева

Чтобы дать представление о цене электрического теплого пола, в таблице приведено несколько моделей систем:

Монтаж стержневого инфракрасного теплого пола

Монтаж выполняется очень просто. Поверхность пола должна быть ровной и чистой. Максимально допускается перепад высот не более 10 мм на 1 кв.м.

По периметру и на всей площади делают теплоизоляционный слой. Лучший выбор — металлизированные материалы, которые будут отражать тепло. Теплоизолятор нужно обязательно прикрепить к основанию скобами, клеем или скотчем. Теплоизоляционный материал с фольгированной поверхностью в данном случае бесполезен, так как он постепенно разрушится, когда попадёт под бетонную стяжку. Толщина теплоизоляционного слоя зависит от того, что находится под полом. Если другая квартира, значит достаточно тонкого материала, а вот тем, кто находится на первом этаже, придётся применить более серьезную теплоизоляцию.

Затем по поверхности раскатывается рулон тёплого ИК пола. Это делается аккуратно, чтобы провода не пересекались и не касались друг друга. Алгоритм раскладки следующий:

• стержневой мат раскатывают до противоположной стены, не доходя до нее на 15-20 см;
• на месте поворота ножницами или специальными бокорезами рассекают соединительный провод, который находится между двумя стержнями;
• поворачивают рулон на 180 градусов;
• раскатывают его в обратном направлении.

Так делают до тех пор, пока вся нужная площадь не окажется накрытой стержневым ИК полом. После этого проводники и стрежни прикрепляют к теплоизоляции скотчем.

Второй вариант — покупать не рулоны, а стержневой пол сразу в кусках нужной длины. Тогда разрезать ничего не нужно.

После укладки тёплого ИК пола нужно вырезать в шахматном порядке между стержнями небольшие «окошки» в теплоизоляции. Благодаря им цементная стяжка будет скреплена с черновым полом. Рекомендуется сделать от 20 до 25 процентов «окошек» от общей площади.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля). Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

При расчете электрического теплого пола найденную незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может 140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Соединение питающих проводов

Соединение разрезанных питающих проводов в единую систему выполняется с помощью монтажного провода ВВГнг, соединительных гильз в термоусаживаемой трубке и изоляционного материала (термоусадочных кембриков или битумных полосок), которые идут в комплекте к стрежневому полу.

Скрепление проводов между собой с помощью гильз в термоусаживаемой трубке и термоусадочных кембриков производят следующим образом:

• снимают изоляцию с разрезанного провода примерно на 1 см;
• надевают на провод гильзу в термоусадочной трубке;
• обжимают гильзу клещами;
• надевают на монтажный провод термоусадочный кембрик;
• вставляют оголённый конец монтажного провода в гильзу с другой стороны и обжимают клещами;
• строительным феном прогревают гильзу до полной усадки;
• проверяют прочность соединения легким подёргиваем;
• сдвигают термоусадочный кембрик на гильзу;
• усаживают кембрик с помощью строительного фена.

Иногда вместо термоусадочного кембрика используют битумные полоски, а вместо гильз в термоусаживаемой трубке — металлические зажимы/контакты.

После сборки всех контактов ИК стержневой пол подключают к терморегулятору. Так же к нему подключают датчик температуры, который производители рекомендуют устанавливать внутри гофрошланги, спрятанной в штробированной выемке стяжки. Это делается для доступа к датчику при необходимости его замены.

После положительного тестового испытания приступают к устройству напольного покрытия.

Учет нюансов при выборе

Некоторые критерии все же стоит рассмотреть. Первым фактором, а иногда и самым главным, становится цена на провод для теплого пола. Такие города, как Москва или СПБ обладают крупными строительными гипермаркетами.

Наличие огромного выбора сбивает людей с толку, не говоря уже о продавцах-консультантах. Идеальным вариантом станет обращение в фирмы, занимающиеся монтажом. У них есть опыт и знания.

На основе чего можно сделать собственные выводы. Ведь не всегда проверенный производитель дает необходимые результаты.

Рекомендуем: Что представляет собой тёплый пол Национальный комфорт?

Резистивный электрический кабель для теплого пола функционирует только с помощью регулятора. Это специальное устройство, отвечающее за выставление конкретной температуры. Такой набор 100% монтируется на средние и выше показатели площади.

То есть, 20 квадратных метров и далее. Саморегулирующийся работает без подобного оборудования. Плюс, он больше подходит для некоторых финишных покрытий с последующим размещением декоративных элементов.

Окончательный выбор все равно происходит после подсчета всех за и против. Человеку нужно определиться с ожиданиями, чтобы в дальнейшем не иметь проблем с реализацией. Иногда вместо обоих кабелей реально использовать маты.

Во всех случаях придется покрывать бетонной стяжкой. Её толщина не должна превосходить 5 см. Этого достаточно для прогрева в короткие сроки.
