Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.

От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Необходимость устройства прохода через кровлю

При невозможности обустроить дымоход снаружи его проводят через крышу
Проход через крышу для дымохода может понадобиться при строительстве здания, установке в нем котла или печки либо при капремонте кровли. При возведении дома с нуля трудностей с правильным устройством дымохода обычно нет, так как работы организуются в соответствии с проектом и прилагаемыми к нему инструкциями. Если жилец решил поставить отопительное оборудование в уже эксплуатируемой постройке, встает вопрос об организации прохода дымохода через крышу с соблюдением норм пожаробезопасности и качественной изоляцией поврежденных участков кровельного перекрытия от воздействия влаги.

Если позволяет конструкция агрегата, дымоотводный узел можно сделать снаружи постройки. Это особенно целесообразно при использовании мазута или солярки, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

• керамику;
• металл;
• асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

Разнообразие схем дымоходов

При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

Схемы расположения труб с учетом вида конструкции бывают:

• скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
• насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
• внешними – трубы устанавливают на фасаде или кровле;
• коренными – вертикально расположенный стояк монтируют на собственном фундаменте.

Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

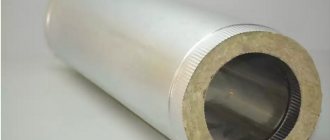

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
3. Соединяют оба колена.
4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

• в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
• место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
• трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Выбор места для дымохода на крыше

Труба должна находиться возле самой высокой точки крыши
При организации проходки для дымохода важно корректно подобрать место для выводного канала на крыше. Труба должна находиться поблизости от высочайшей точки крыши. При этом нужно соблюдать ряд требований противопожарной безопасности:

• размеры сечения и высоту подбирают, ориентируясь на советы производителя используемого отопительного оборудования;
• нужно помнить о прямой корреляции между высотой дымоходного канала и получающейся силой тяги агрегата;
• канал должен заканчиваться на 0,5-1,5 м выше конька крыши;
• чтобы не повреждать систему стропил, выход размещается между ее компонентами;
• если труба будет находиться низко на склоне, нужно сделать ее длинной, чтобы вписаться в рекомендации относительно возвышения над элементами крыши;
• конструкция составляется преимущественно из вертикальных частей трубок (длина горизонтальных – не более 1 м).

Узлы прохождения не следует ставить рядом с окнами мансарды, иначе в нее ветром будет задувать продукты сгорания топлива. На местах стыковки скатов, формирующих внутренний угол, делать этого также не стоит. Там трудно реализовать хорошее примыкание к трубе. К тому же зимой в этих участках появляются скопления снега. Нельзя жестко скреплять дымоотводную конструкцию с крышей: при повреждениях последней труба может разрушиться. Также это увеличивает вероятность пожара.

Несколько советов от мастера

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

• В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
• На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
• Выводят трубу и закрепляют ее в нужном положении.
• Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
• Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края огнестойким герметиком.
• Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Обратите внимание! Материал эластичной проходки рассчитан на значительный перепад внешней температуры, устойчив к действию солнечных лучей и влаги.

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Рекомендуем ознакомиться: Как построить гараж из профильной трубы?

Схема монтажа металлической проходки:

• отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
• на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
• закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Обратите внимание! Стальной проходной патрубок используют для оформления проходки дымоотвода только для гладких крыш.
