Устройство и принцип работы конструкции
Электро-тэн, который устанавливается на батарею, имеет конкретное устройство, о котором должен знать каждый человек, желающий установить оборудование для своих радиаторов.
По внешнему виду изделие представлено обычной трубкой из металла, в которой имеется специальная небольшая спираль, выполненная из меди. С применением особого наполнителя данная спираль никаким образом не соприкасается со стенками трубки. Весь этот элемент встраивается в специальный защитный корпус, обеспечивающий надежность применения электро-изделий.
Принцип работы элемента для отопления заключается в следующем:
- холодный и горячий теплоносители обладают разным весом, создается однонаправленный ток;
- жидкость в разогретом состоянии направляется наверх, а охлажденный теплоноситель опускается вниз.
Считается, что для радиаторов отопления. на которые устанавливается электро-тэн, отличным выбором в качестве теплоносителя считается трансформаторное масло. Оно очень быстро разогревается, а также отличается длительностью остывания.
Особенности установки системы
Перед непосредственными работами важно определиться. какой мощностью долженобладать тэн
чтобы он смог идеально справиться с обогревом конкретного помещения. От этого зависит комфортность применения оборудования. Поскольку если оно не будет справляться с поставленной задачей, то в помещении не будет оптимальной температуры. Поэтому производительность электроприбора должна быть выбрана грамотно.
Лучше всего выбирать изделие с терморегулятором. хотя оно и будет обладать более высокой стоимостью по сравнению с конструкцией без этого элемента. Однако после выполненной работы можно будет устанавливать определенные параметры, что существенно улучшит процесс использования помещения.
Сама установка должна осуществляться в соответствии с многочисленными требованиями и правилами безопасности. Если будут какие-либо ошибки или нарушения, то это может привести к опасности в использовании самого жилья или некачественной работе оборудования, которое не сможет справляться с обогревом помещения.
Поэтому желательно дополнительно монтировать особую защитную коробу, которая должна быть подобрана в соответствии с мощностью самого тэна.
Проведение расчетов
На первом этапе работы нужно произвести определенные расчеты. которые определяют, какое количество тэнов нужно произвести, и какой мощностью они должны обладать
Важно учитывать, на какие именно батареи будет осуществляться монтаж, поскольку одни изделия предназначаются для алюминиевого радиатора. а другие — для чугунной батареи
Мощность тэнов зависит от того, какими особенностями обладает само помещение, которое нуждается в установке электро-отопления. Дело в том, что может иметься качественная теплоизоляция различных поверхностей, или же она может отсутствовать. Дополнительно учитывается наличие современных и теплых стеклопакетов и материал, из которого выполнены стены строения
Важно знать толщину стен и свойства фундамента, поскольку он может быть хорошо утепленным, поэтому теплопотери через пол будут небольшими
В соответствии с правильно проведенными расчетами можно определить, какие тэны должны быть приобретены и в каком количестве. Здесь же решается, где они будут установлены, какими дополнительными элементами будут оснащены, и каковы будут особенности их монтажа в зависимости от вида.
Самостоятельное создание электрической отопительной системы
Как правило, любой тэн монтируется по одному и тому же принципу, независимо от его мощности, внешнего вида и особенностей. Лучше всего сразу оснащать его терморегулятором, обеспечивающим эффективное и комфортное использование данного изделия.
Весь процесс установки можно разбить на следующие этапы:
изначально производится обесточивание прибора, в котором будет выполняться установка тэна; в батареях останавливается подача теплоносителя, далее из радиатора необходимо полностью слить жидкость; в том месте, где имеется нижняя пробка, начинается установка самого тэна, причем он должен полностью зайти в трубу, которая предназначена для подачи теплоносителя; далее можно заново подать жидкость в систему, при этом важно убедиться в том, что полученная конструкция является герметичной; тэн оснащается терморегулятором и другими элементами при необходимости, после чего его можно подключить к электрической сети.
Схемы включения ТЭН в однофазную сеть.
Трубчатые электронагреватели рассчитаны на конкретное значение мощности
и
напряжения
, поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:
12
,
24
,
36
,
42
,
48
,
60
,
127
,
220
,
380 В
, однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.
Рассмотрим возможные варианты включения ТЭН в однофазную сеть.
2.1. Включение в розетку.
ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.
Через обычную вилку можно включить параллельно
два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.
Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно
, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.
Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.
Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается
в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.
2.2. Включение через автоматический выключатель.
Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением
автоматического выключателя.
Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.
Если электрический нагреватель используется для нагрева воды и в доме проведено заземление
, то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смысл
установить УЗО
или дифавтомат.
В этом случае заземляющий проводник
соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:
Защита с дифавтоматом работает следующим образом: при пробое изоляции нагревателя на его корпусе появляется фаза, которая используя наименьшее сопротивление «пойдет» по заземляющему проводнику РЕ
и создаст
ток утечки
. Если этот ток превысит уставку, то дифавтомат сработает и отключит подачу напряжения. Если в цепи произойдет
короткое замыкание
, то и в этом случае сработает дифавтомат и обесточит ТЭН.
При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.
Схемы подключения ТЭН котла
Вариант 1. Схема подключения к однофазной сети
Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.
Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.
Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.
class=»eliadunit»>
Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).
Вариант 2. Трехфазное подключение
Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.
Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».
По схеме «звезда»
220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.
По схеме «треугольник»
380 Вольт, нужно перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.
Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева сосуда и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.
- 625 Вт
- 933 Вт
- 1,25 кВт
- 1,6 кВт
- 1,8 кВт
- 2,5 кВт
Такого диапазона вполне хватит для регулировки и поддержания нужной температуры. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.
Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.
Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.
Сила тока = мощность, деленная на напряжение в сети.
Записывается она так: I = P / U.
Где I — сила тока в амперах.
P — мощность в ваттах.
U — напряжение в вольтах.
При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.
1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.
I = 1250Вт / 220 = 5,681 А
R = U / I, где
R — сопротивление в Омах
U — напряжение в вольтах
I — сила тока в амперах
Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.
R = 220 / 5.681 = 38,725 Ом.
Rобщ = R1+ R2 + R3 и т.д.
Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.
P = U2 / R где,
P — мощность в ваттах
R — общее сопротивление всех посл. соед. ТЭНов
P = 624,919 Вт, округляем до значения 625 Вт.
В таблице 1.1 приведены значения для последовательного соединения ТЭНов.
Таблица 1.1
| Кол-во ТЭН | Мощность (Вт) | Сопротивление (Ом) | Напряжение (В) | Сила тока (А) |
| Последовательное соединение | ||||
| 2 ТЭН = 77,45 | ||||
| 3 ТЭН =1 16,175 | ||||
| 5 ТЭН=193,625 | ||||
| 7 ТЭН=271,075 | ||||
В таблице 1.2 приведены значения для параллельного соединения ТЭНов.
Таблица 1.2
| Кол-во ТЭН | Мощность (Вт) | Сопротивление (Ом) | Напряжение (В) | Сила тока (А) |
| Параллельное соединение | ||||
| 2 ТЭН=19,3625 | ||||
| 3 ТЭН=12,9083 | ||||
| 4 ТЭН=9,68125 | ||||
| 6 ТЭН=6,45415 | ||||
(и как его расшифровать)
Оптимальным источником энергии, для нагрева испарительной емкости, является квартирная электрическая сеть, напряжением 220 В. Можно просто использовать для этих целей бытовую электроплиту. Но, при нагреве на электроплите, много энергии расходуется на бесполезный нагрев самой плиты, а также излучается во внешнюю среду, от нагревательного элемента, не совершая при этом, полезной работы. Эта, понапрасну затрачиваемая энергия, может достигать приличных значений — до 30-50 %, от общей затраченной мощности на нагрев куба. Поэтому использование обычных электроплит, является нерациональным с точки зрения экономии. Ведь за каждый лишний киловатт энергии, приходится платить. Наиболее эффективно использовать врезанные в испарительную емкость эл. ТЭНы. При таком исполнении, вся энергия расходуется только на нагрев куба + излучение от его стенок вовне. Стенки куба, для уменьшения тепловых потерь, необходимо теплоизолировать. Ведь затраты на излучение тепла, от стенок самого куба могут так же, составлять до 20 и более процентов, от всей затрачиваемой мощности, в зависимости от его размеров. Для использования в качестве нагревательных элементов врезанных в емкость, вполне подходят ТЭНы, от бытовых эл.чайников, или другие подходящие по размерам. Мощность таких ТЭНов, бывает разная. Наиболее часто применяются ТЭНы с выбитой на корпусе мощностью 1.0 кВт и 1.25 кВт. Но есть и другие.
Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева куба и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.
- 625 Вт
- 933 Вт
- 1,25 кВт
- 1,6 кВт
- 1,8 кВт
- 2,5 кВт
Такого диапазона вполне хватит для регулировки и поддержания нужной температуры при перегонке и ректификации. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.
Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.
Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.
Сила тока = мощность, деленная на напряжение в сети.
Записывается она так:I = P / U.
ГдеI- сила тока в амперах.
P- мощность в ваттах.
U- напряжение в вольтах.
При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.
1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.
R = U / I,где
R- сопротивление в Омах
U- напряжение в вольтах
I- сила тока в амперах
Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.
Rобщ = R1+ R2 + R3и т.д.
Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное77,45Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.
P = U2 / R где,
P- мощность в ваттах
R- общее сопротивление всех посл. соед. ТЭНов
P = 624,919 Вт, округляем до значения625 Вт.
В таблице 1.1 приведены значения для последовательного соединения ТЭНов.
Таблица 1.1
| Кол-воТЭН | Мощность(Вт) | Сопротивление(Ом) | Напряжение(В) | Сила тока(А) |
| 1 | 1250,000 | 38,725 | 220 | 5,68 |
| Последовательное соединение | ||||
| 2 | 625 | 2 ТЭН =77,45 | 220 | 2,84 |
| 3 | 416 | 3 ТЭН =1 16,175 | 220 | 1,89 |
| 4 | 312 | 4 ТЭН=154,9 | 220 | 1,42 |
| 5 | 250 | 5 ТЭН=193,625 | 220 | 1,13 |
| 6 | 208 | 6 ТЭН=232,35 | 220 | 0,94 |
| 7 | 178 | 7 ТЭН=271,075 | 220 | 0,81 |
| 8 | 156 | 8 ТЭН=309,8 | 220 | 0,71 |
В таблице 1.2 приведены значения для параллельного соединения ТЭНов.
Таблица 1.2
| Кол-воТЭН | Мощность(Вт) | Сопротивление(Ом) | Напряжение(В) | Сила тока(А) |
| Параллельное соединение | ||||
| 2 | 2500 | 2 ТЭН=19,3625 | 220 | 11,36 |
| 3 | 3750 | 3 ТЭН=12,9083 | 220 | 17,04 |
| 4 | 5000 | 4 ТЭН=9,68125 | 220 | 22,72 |
| 5 | 6250 | 5 ТЭН=7,7450 | 220 | 28,40 |
| 6 | 7500 | 6 ТЭН=6,45415 | 220 | 34,08 |
| 7 | 8750 | 7 ТЭН=5,5321 | 220 | 39,76 |
| 8 | 10000 | 8 ТЭН=4,840 | 220 | 45,45 |
Еще один немаловажный плюс, который дает последовательное соединение ТЭНов, это уменьшенный в несколько раз протекающий через них ток, и соответственно малый нагрев корпуса нагревательного элемента, тем самым не допускается пригорание браги во время перегонки и не привносит неприятного дополнительного вкуса и запаха в конечный продукт. Так же ресурс работы ТЭНов, при таком включении, будет практически вечным.
Расчеты выполнены для ТЭНов, мощностью1.25 кВт. Для ТЭНов другой мощности, общую мощность нужно пересчитать согласно законаОма,пользуясь выше приведенными формулами.
Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

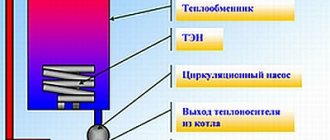

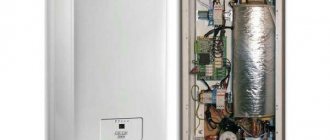

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .
Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.
В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.
Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт
, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.
Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома
. Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.
Критерии подбора приспособления
Пред тем как купить простое, на первый взгляд, приспособление Аристон можно взять на заметку определённые моменты:
- Гарантия на оснащение. При подборе тэна нельзя игнорировать гарантийные обязательства, потому как приспособление обеспечивает обычную и безопасную службу водонагревателя. Неправильная работа установленного тэна проявляется и в том, что водный агрегат, вероятно, будет беспрерывно отключаться и даже бить током.
- Расходные для нагревателя материалы. Стоящий магниевый анод, применяемый для защиты приспособления необходимо менять единожды хотя бы раз в год. Поэтому при подборе нужно выбирать модификации с доступными расходными материалами.
- Мощность. Необходимо принять к сведению, что чем мощнее сам бойлер, для того мощнее должен быть и тэн для воды. Производительность колеблется от 2—9 кВт.
- Разновидности терморегулятора. Особое предпочтение отдают терморегулятору с теплозащитной функцией.
- Диапазон температур. Если пользователь знает, какую температуру он желает достигнуть, тогда и нагревательный элемент необходимо выбирать с надлежащим показателем.
Длина тэна Аристон и трубки для терморегулятора играют значительную роль в обеспечении оптимальной мощности и быстроты нагрева. Более известными являются тэны с мощностью 2—5 кВт. Также отдельно выделяются те тэны, что устанавливаются в проточных водонагревателях. Конструктивно в подобных устройствах не учтены ёмкости для сохранения воды, поэтому цель тэна — разогревать до нужной температуры полный поток, проходящий через него.
Тэны с регулятором применяют в быту и в различных областях промышленности. Его, а также штуцер — крепёжный компонент производят с разных металлов. Всё Больше нагревательный тэн становится необходимым компонентом для получения тёплой воды. А его использование совместно с терморегулятором позволит значительно уменьшить расходы на коммунальные услуги и повысить период эксплуатации устройства.
Как подключить ТЭН с терморегулятором
Теперь вы знаете, как и по каким параметрам выбираются нагреватели. Но как выполняется подключение? Для того чтобы подключить ТЭН с терморегулятором, необходимо выбрать провод с надежной изоляцией
Также уделяем внимание сечению – оно должно быть таким, чтобы провод смог обеспечить полноценное питание нагревателя и не расплавиться. Например, для нагревателя мощностью 3 кВт сечение провода должно составлять не менее 2,5 мм
Мы рекомендуем выбирать для подключения кабели с медными проводниками.
Не забудьте уделить внимание наличию УЗО – оно мгновенно отключит питание в случае неожиданного выхода ТЭНа из строя или короткого замыкания. УЗО необходимо ставить как можно ближе к самому нагревателю
Также следует обеспечить надежное соединение проводников с контактами ТЭНа (без «соплей» и хлипких контактов, которые могут искрить).
Особенности ТЭНов для чугунных батарей
Трубчатые электронагреватели для обычных и чугунных радиаторов практически ничем не отличаются. Исключение составляет лишь материал заглушки – он должен быть из чугуна или столь же термостойкого материала.
Кроме того, отличаться может и форма наружной части корпуса, где установлен термостат. При этом длина нагревательного элемента должна быть на 5-10 см короче длины радиатора. Иначе циркуляции воды и ее нагрева не добиться. Поэтому перед покупкой убедитесь, что ТЭН с терморегулятором для чугунных батарей предназначен.
Монтаж
Иногда случается такие ситуации, при которых нагревательный элемент водонагревателя функционирует исправно, а термостат по каким-либо причинам уже вышел из строя – не отключается или работает не корректно. В таком случае покупку нового водонагревательного прибора можно отложить и ограничиться самостоятельной заменой терморегулятора. Для этого следует взять технический паспорт бойлера и на основании его эксплуатационных свойств и технических характеристик выбрать подходящую модель.
Для более точного выбора следует переписать все данные с маркировки старого прибора, и на основании техпаспорта и этих данных вы сможете приобрести новый термостат.
Установка терморегулятора своими руками требует наличия определённых навыков и знаний в области электромонтажных работ. Очень важным является соблюдение правил техники безопасности, без знания которых работы начинать нельзя. Замена термостата должна проводиться только на аналогичную по своим техническим характеристикам модель, использование самодельного устройства для установки в бойлер заводского изготовления не допускается.
На первом этапе следует обесточить водонагреватель и прекратить подачу в него воды из системы водопровода. Затем необходимо слить имеющуюся жидкость и снять нижнюю панель прибора, открыв, тем самым, доступ к нагревательному элементу. После открытия крышки нужно снять прижимное кольцо и вынуть старый терморегулятор вместе с регулирующим блоком.
Далее следует установить и подсоединить новый термостат, поставить на место прижимное кольцо и произвести фиксацию нижней панели. После окончания установки нужно наполнить бак водонагревателя водой, включить нагревательный элемент и проверить работу нового прибора, выставив его на минимальное температурное значение.
Если термостат отключил ТЭН после того, как вода достигла нужной температуры, то установка была произведена правильно, и терморегулятор функционирует в рабочем режиме. На последнем этапе следует отрегулировать термостат, задав ему необходимые рабочие параметры.
Назначение терморегулятора для водонагревателя
Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.
Начиная с бака с горячей водой. Когда используется горячая вода, холодная вода поступает в дно бака одновременно. Это охладит нижний термостат, и нижний элемент нагреется. Если для охлаждения верхнего термостата используется достаточно горячей воды, нижний элемент отключится, и верхний элемент нагреется.
Инструменты для ремонта электрического водонагревателя, которые могут вам понадобиться
Принимая вышеприведенную информацию, скажем, что у вас нормальное количество горячей воды, но когда вы используете много, требуется много времени, чтобы нагреть резервную копию. Предположим, у вас есть горячая вода, но она быстро истощается. Садовый шланг — в дренажный резервуарМультиметр — для проверки мощности, термостатов или элементов.
- Элементный инструмент — для замены элементов.
- Отвертка — для замены элементов или термостатов.
Он предназначен для отключения питания водонагревателя, если температура воды должна повышаться до опасных уровней.Это своего рода термоклапан, который предотвращает:
- Перегрев;
- Взрыв;
- Порчу не только оборудования, но и рядом расположенного имущества.
Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.
Если конечный выключатель должен остановиться, кнопка сброса выскочит. Когда вода в баке охладится, кнопка может быть нажата для сброса конечного выключателя. Когда конечный выключатель отключается, есть причина. Это может быть неисправный термостат, заземленный элемент или сам ограничивающий выключатель.
Это своего рода термоклапан, который предотвращает
Термостаты водонагревателя контролируют температуру воды и действуют как переключающие реле, отправляя энергию там, где это необходимо. Элементы всегда будут иметь напряжение 120 вольт, даже при выключении термостатов. Когда термостат требует тепла, он отправит еще 120 вольт в элемент, который он контролирует. Это даст элементу 240 вольт, заставляя его нагреваться.
Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.
Как самостоятельно обустроить электрическую систему отопления
Прежде чем использовать тэн в радиаторах отопления, стоит определиться с необходимой мощностью отопления
Также важно обладать информацией о характеристиках электрического нагревательного элемента, в частности, о его производительности. Это позволит избежать перегорания проводки и лишних затрат на покупку нового кабеля
Нужно понимать, что самостоятельное обустройство отопления при наличии некоторых ошибок может привести к недостаточно эффективному обогреву жилья или и вовсе неправильной работе системы. Чтобы все стабильно функционировало, рекомендуется обзавестись терморегулятором. Дополнительно стоит выполнить монтаж специальной защитной коробки, функционирование которой рассчитано на мощность определенных тэнов.
Число и производительность устройств для обогрева дома на основе электрической системы отопления вычисляется с учетом объемов помещений. Для начала выбираются средние показатели мощности, достаточные для качественного отопления 1 м3 жилплощади.
Средние значения для помещений:
- с надежной теплоизоляцией, оборудованной согласно европейским стандартам – 20 Вт/м3;
- с современными стеклопакетами, эффективной изоляцией перекрытий и стен – 30 Вт/м3;
- с недостаточно надежной теплоизоляцией – 40 Вт/м3;
- с откровенно плохой изоляцией – 50 Вт/м3 и более.
Опираясь на вышеуказанные расчеты, определяется необходимая мощность для качественного отопления конкретного помещения. Исходя их тех же значений, подбирается достаточное количество нагревательных элементов.
Правильное выполнение расчетов является крайне важным. Как показывает практика, при грамотном подборе оборудования и надежном монтаже установка электрического отопления даже в деревянный дом становится абсолютно безопасным решением.
Нюансы работы
Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.
Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.
Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!
Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.
Еще по теме: Для подключения электричества на участок необходимо
Общие особенности электрических котлов
Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.
В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.
Как выглядит обвязка электрокотла отопления?
Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.
Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать? Чем топить дешевле? Поставил 4 котла!
Подключение нагревателей по схеме ЗВЕЗДА для электрокотла
В электрических нагревательных котлах ТЭНы могут подключаться различными способами, но для демонстранции схемы подключения по типу ЗВЕЗДА опишем вариант установки сухих ТЭНов к 3-фазной сети питания с напряжением 220В.
Высокая мощность водяных сухих ТЭНов накладывает определенные требования к качеству соединений. Надежность соединений должна быть обеспечена высоким качеством термостойких проводов и строгим соответствием всех действий описанной в инструкции схеме.
Первое, что нужно сделать, это при подключении фазных поводов произвести накрутку гайки M4. Далее вам необходимо наложить шайбу и установить кольцевой наконечник провода питания. Следующим шагом будет наложение еще одной такой же шайбы, поверх которой помещается еще одна специальная пружинная шайба гровер. И это все нужно надежно зафиксировать гайкой M4.
Провода, которые выводятся на нейтральную фазу, крепятся при помощи болта типа M8. Провод нейтрали нужно поместить в перемычку, которая находится между контактами отверстий ТЭНа.
Обязательно заземлите корпус нагревательного элемента и проводов питания после того, как подключите все провода на питающие и нулевые контакты ТЭНа. В большинстве случаев в стандартных электрокотлах болт заземления располагается с левой стороны около блока с ТЭНами. К нему мы и должны присоединить провод для заземления.
После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.
Вы можете использовать для заземления как отдельный провод уравнения потенциалов, так и провод с клеммника заземления блока управления.
Наглядно все вышеописанное вы можете посмотреть на рисунке ниже в виде схемы и фото подключения ТЭНа.
Если вы сделали все в четком соответствии инструкции, подключение блок Тэна электрокотла можно считать завершенным. Останется лишь вернуть защитный кожух на блок нагрева.
В электрических котлах управление нагревом осуществляется на основе данных от термодатчиков. Терморегулирующие устройства находятся на основной панели управления котла. На терморегулятор будут подаваться данные о температуре ТЭНа и температуре теплоносителя. На основе этих показаний и установленных на терморегуляторе настройках автоматикой принимается решение о подаче или отключении питания нагревательных элементов. Пока температура будет меньше установленной, будет подаваться питание, и Тэны будут производить нагрев, а при достижении или превышении порогового значения питание будет отключено и ТЭН прекратит нагреваться. При остывании до нижнего порога ТЭН опять включится.
Терморегулятор позволяет человеку всего один раз установить температуру (верхний и нижний порог) и потом работа электрокотла будет осуществляться в автоматическом режиме, а температура будет поддерживаться на нужном уровне.
Есть вариант использования терморегуляторов с несколькими типами термодатчиков, которые будут не только контролировать нагревание самого ТЭНа, но и температуру воздуха в помещении. Для этого термодатчик нужно установить на расстоянии от котла и теплоносителя.
Схема подключения электрического котла
Общая схема подключения электрического котла с ТЭН нагревателями, это не что иное, как схема подключения одного или нескольких тэнов к электропитанию.
Чтобы разобраться и понять принцип подключения тэнового котла, посмотрим на ТЭН.
На фото вы видите простейший ТЭН, состоящий из одной нагревательной трубки. Как следствие для подключения у такого ТЭНа есть только два контакта. Подключается такой ТЭН, напрямую. Один контакт на фазу (чаще 220 Вольт), второй контакт на рабочий ноль.
Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.
В электрических котлах тэны «завивают» из двух, чаще трех трубок. Выглядит тэн для котла так.
Как видите контактов для подключения у таких тэнов уже 6 (шесть) и это самый простой вариант. Задача подключения ТЭН котла, правильно соединить шесть контактов тэна, чтобы подключить его к электропитанию.
В этом нет ничего сложного, если вспомнить две классические схемы подключения из курса электротехники. Вы наверняка о них слышали, это схемы под названием «звезда» и «треугольник». Я писал о них довольно подробно в статье Как получает электроэнергию потребитель низкого напряжения 380 Вольт.
Опишу эти схемы простым языком. Итак, у нас 6 контактов разбитых по парам. Всего три пары.
- Схема «звезда» предполагает соединить один контакт из трёх пар и подключить его к рабочему «нулю». Оставшиеся контакты пар тэна, подключают к фазам L1, L2, L3 если питание 380 В или также соединяют и подключают к фазе L, если питание 220 В.
- По схеме «треугольник» все пары контактов соединяются последовательно и подключаются к трём фазам 380 В.
Как правильно использовать
Помимо банального неисполнения инструкций по эксплуатации и правил техники безопасности ТЭНы могут сломаться из-за:
- коррозии оболочки;
- ее разрыва в результате перегрева;
- постоянных перепадов сетевого напряжения;
- и просто общей разгерметизации трубки.
Чтобы устройство как можно дольше обогревало ваш дом необходимо следовать простым правилам:
- При присоединении проводов не следует слишком усердствовать и излишне сильно затягивать гайки контактов выводящих концов ТЭНа – они могут лопнуть.
- Включение прибора в сеть должно производиться исключительно при его нахождении в воде. Иначе опустив нагретую спираль в воду можно получить достаточно сильный взрыв.
- Поверхность нагревательной трубки необходимо регулярно очищать от накипи. Все зависит от качества воды, но при постоянной работе очистку оптимальней всего производить раз в квартал, не допуская нарастания накипи более 2 мм.
- При проблемах с качеством электропитания следует подключить бесперебойник или стабилизатор.
- Для теплоносителя лучше всего в систему наливать дистиллированную воду, в ней процент содержания примесей минимален. Именно они являются причиной появления накипи на оболочке ТЭНа.
- Используйте устройства защитного отключения питания (УЗО) – при поломках ТЭНа он будет незамедлительно отключен от сети.
- Обязательно необходимо производить заземление.
Важно понимать. Отнюдь не любой ТЭН может быть смонтирован в радиатор отопления. Подбирать нужно специализированные модели в строгом соответствии с нужным диаметром
Подбирать нужно специализированные модели в строгом соответствии с нужным диаметром.
Подведем итоги
Руководствуйтесь всеми этими простыми правилами и инструкциями. Они помогут вам осуществлять безопасное и эффективное отопление помещений электрическим ТЭНом, которые можно применять для формирования локальных источников тепла или дополнять ими централизованную систему отопления.
Тэн с терморегулятором для водонагревателя
С проблемой отсутствия горячего водоснабжения сегодня успешно справляются современные бытовые водонагреватели. В конструкцию любого такого прибора обязательно входит тэн – трубчатый металлический стержень. Именно он преобразует электрическую энергию в тепловую и затем отдает ее воде, подогревая ее до нужной температуры. Задавать степень нагрева воды позволяет встроенный в тэн терморегулятор.
Нагревательный тэн с терморегулятором – это прибор несложной конструкции. Он состоит из нескольких элементов, а именно:
Металлическая трубка, материалом изготовления которой может служить титан, сталь, латунь или медь с защитным покрытием против коррозии.
Внутри трубки расположена спираль из проволоки, которая обладает большим удельным сопротивлением, а значит, при прохождении через нее электрического тока она способна сильно разогреваться.
Изолирующий наполнитель – материал, который призван не допустить соприкосновение спирали со стенками трубки.
Контактный стержень, который служит для подключения тэна к электрической сети;
Фарфоровые изоляторы, расположенные в торцах трубки;
Термодатчик (терморегулятор), который при достижении заданной температуры отключается, и снова включается, когда вода остывает до нижней отметки и так все время, пока водонагреватель находится в режиме включения.
Тэн водонагревательный с терморегулятором – это существенные преимущества, которые в итоге помогут оптимизировать процесс нагрева воды с точки зрения финансов:
- Терморегуляторы для тэнов позволяют рационально использовать ресурсы. Когда вода в водонагревателе достигает заданной температуры, тэн отключается и включается тогда, когда вода существенно остынет.
- Простота и надежность конструкции. водонагревательный тэн с терморегулятором рассчитан на постоянную работу в течение нескольких лет.
- Несложный монтаж. В каждой модели водонагревателя имеется специальное крепление для тэна. В некоторых моделях предусмотрена возможность использовать несколько тэнов одновременно.
- Невысокая цена тэна с терморегулятором делает его оптимальным решением.
У трубчатых металлических тэнов есть только несколько существенных недостатков. Один из них состоит в том, что при перегорании спирали тэн не подлежит ремонту, его придется полностью заменить. Кроме этого, при постоянном соприкосновении с водой на металлической поверхности тэна образуется накипь, она снижает эффективность теплоотдачи. Также такие тэны часто страдают от перепадов напряжения.
Терморегуляторы для тэнов могут быть нескольких разновидностей. В первую очередь они делятся на механические, их действие основывается на свойствах различных металлов при нагревании и электронные, имеющие в своей основе датчик.
Тэны для воды с терморегулятором также выпускаются различной конструкции, отличаются друг от друга материалом изготовления и способом монтажа на водонагреватель.
Купить тэн с терморегулятором в Москве для установки в водонагреватели и другие бытовые приборы вы сможете в . У нас в каталоге вы найдете разные модели тэнов, которые подойдут ко всем видам современных водонагревателей, котлов, бачков стиральных машин, баков и т.п.
Мы осуществляем поставки тэнов напрямую от производителя, что позволяет нам держать низкие цены, иметь возможность в короткие сроки поставить нужные приборы в необходимом количестве. Каждый крупный заказчик может рассчитывать на индивидуальные условия расчета стоимости.
Юр. адрес: 117105,г.Москва,Варшавское шоссе,д.26,стр.2,эт.2,офис 86
Выбор ТЭНа
Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды , бойлером или батареей отопления
Форма и размер
На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало
При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель
Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.
Мощность
От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).
Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.
Защита от коррозии и накипи
Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием
Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.
Наличие терморегулятора
Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.
ТЭН и однофазная сеть. Что к чему прикрутить
Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:
Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:
Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам
Устройство и схемы подключения ТЭН. Часть 2
Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с трубчатыми электрическими нагревателями (ТЭН). В первой части мы рассмотрели устройство и включение нагревателей в однофазную электрическую сеть, а в этой части рассмотрим включение нагревателей в трехфазную сеть
.
Схемы включения ТЭН в трехфазную сеть
Для включения в трехфазную электрическую сеть применяют ТЭНы с рабочим напряжением 220 и 380 В. Нагреватели с рабочим напряжением 220 В включают по схеме «звезда
», а нагреватели с напряжением 380 В включают по схеме «
звезда
» и «
треугольник
».
3.1. Схемы соединения звездой
Рассмотрим схему соединения звездой
, составленную из трех нагревателей. На вывод
2
каждого нагревателя подается соответствующая фаза. Выводы
1
соединены вместе и образуют общую точку, называемую
нулевой
или
нейтральной
, и такая схема соединения нагрузки называется
трехпроводной
.
Включение по трехпроводной
схеме используется, когда нагреватели или любая другая нагрузка рассчитаны на рабочее напряжение 380 В. На рисунке ниже показана монтажная схема трехпроводного включения нагревателей в трехфазную электрическую сеть, где подача и отключение напряжения осуществляется трехполюсным автоматическим выключателем.
В этой схеме на правые выводы нагревателей подаются соответствующие фазы А
,
В
и
С
, а левые выводы соединены в
нулевую точку
. Между нулевой точкой и правыми выводами нагревателей напряжение составляет 220 В.
Помимо трехпроводной схемы существует четырехпроводная, которая предполагает включение в трехфазную сеть нагрузки с рабочим напряжением 220 В. При таком включении нулевую точку нагрузки соединяют с нулевой точкой источника напряжения.
В этой схеме на правые выводы нагревателей подается соответствующая фаза, а левые выводы соединены в одну точку, которая подключена к нулевой шине
источника напряжения. Между нулевой точкой и выводами нагревателей напряжение составляет 220 В.
Если необходимо, чтобы нагрузка полностью отключалась от электрической сети, то применяют автоматы «3+N
» или «
3Р+N
», у которых включаются и отключаются все четыре силовых контакта.
3.2. Схемы соединения треугольником
При соединении треугольником выводы нагревателей соединяют последовательно друг с другом.
Рассмотрим схему включения трех нагревателей: вывод 1
нагревателя
№1
соединяется с выводом
1
нагревателя
№2
; вывод
2
нагревателя
№2
соединяется с выводом
2
нагревателя
№3
; вывод
2
нагревателя
№1
соединяется с выводом
1
нагревателя
№3
. В итоге получилось три плеча – «
а
», «
б
», «
с
».
Теперь на каждое плечо подаем фазу: на плечо «а
» фазу
А
, на плечо «
в
» фазу
В
, ну и на плечо «
с
» фазу
С
.
3.3. Схема «нагреватель — термореле — контактор»
Рассмотрим пример схемы регулирования температуры. Данная схема составлена из трехполюсного автоматического выключателя, контактора, термореле и трех нагревателей, включенных звездой.
Фазы А
,
В
и
С
от выходных клемм автомата поступают на вход силовых контактов контактора и постоянно дежурят на них. К выходным силовым контактам контактора подключены левые выводы ТЭНов, а правые выводы соединены вместе и образуют нулевую точку, подключенную к нулевой шине.
С выходной клеммы автомата фаза А
поступает на клемму питания термореле
А1
и перемычкой перебрасывается на левый вывод контакта
К1
и постоянно дежурит на нем. Правый вывод контакта
К1
соединен с выводом
А1
катушки контактора.
Ноль N
с нулевой шины поступает на вывод
А2
катушки контактора и перемычкой перебрасывается на питающую клемму
А2
термореле. Датчик температуры подключается к клеммам
Т1
и
Т2
термореле.
В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1
разомкнут, контактор обесточен и его силовые контакты разомкнуты.
При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1
. Через замкнутый контакт
К1
фаза
А
поступает на вывод
А1
катушки контактора, контактор срабатывает и его силовые контакты замыкаются.
Фазы А
,
В
и
С
поступают на соответствующие выводы нагревателей и нагреватели начинают греться.
При достижении заданной температуры от датчика опять приходит сигнал и реле дает команду на размыкание контакта К1
. Контакт
К1
размыкается и подача фазы
А
на вывод
А1
катушки контактора прекращается. Силовые контакты размыкаются и подача напряжения на нагреватели прекращается.
Следующий вариант схемы включения нагревателей отличается лишь применением трехполюсного автомата с отключающимися тремя фазными и нулевым силовыми контактами.
Чтобы не нагружать силовую клемму автомата необходимо предусмотреть нулевую шинку, на которой будут собираться все нули. Шинку устанавливают рядом с элементами схемы, и уже от нее тянут нулевой проводник к четвертой клемме автоматического выключателя.
При подключении ТЭН в трехфазную сеть, для равномерного распределения нагрузки по фазам, необходимо учитывать общую мощность нагрузки по каждой фазе, которая должна быть одинаковой
.
Вот мы и рассмотрели две основные схемы соединения нагревателей применяемых в трехфазной электрической сети.
Теперь нам только осталось рассмотреть возможные неисправности
и
способы проверки ТЭН
.На этом пока закончим.
Удачи!
Источник: https://sesaga.ru/ustrojstvo-i-sxemy-podklyucheniya-ten-chast-2.html
Правильный выбор модели ТЭНа
Отправляясь за покупкой ТЭНа, покупателю необходимо знать ряд технических характеристик:
- требуемую мощность прибора;
- длину, диаметр и форму трубки;
- длину колпака-изолятора;
- общую длину;
- тип подключения;
- способ крепления.
Чтобы рассчитать мощность ТЭНа, предназначенного для нагрева воды определенного объема, используют формулу:
P – мощность нагреваемого элемента, измеряется в кВт;
m – масса подогреваемого теплоносителя, циркулирующего в приборе, в килограммах;
tH – начальная температура воды или жидкости, в °C;
tK – конечная температура воды или жидкости, в °C;
T – время нагрева воды или жидкости.
ТЭН в радиатор отопления — видео обзор:
Как выбрать ТЭН для радиатора
Относительно недорогой ТЭН со встроенным термостатом, датчик реагирует на температуру теплоносителя, а не воздуха в помещении
- Конструкция. Тэны для чугунных радиаторов принципиально не отличаются от нагревателей для чугуна и стали, разница может быть в материале заглушки и форме наружной части корпуса с терморегулятором. В инструкции к ТЭНу должны быть указаны типы отопительных приборов, для которых он предназначен. Диаметр заглушки в стандартных радиаторах — 1 1/4″ (40 мм), резьба может быть правой либо левой.
- Длина греющей трубки — немаловажный фактор, влияющий на полноту прогрева. Дело в том, что короткий ТЭН не сможет создать нормальную циркуляцию жидкости в тех секциях, куда он не достаёт. Поэтому в идеале длина нагревателя должна быть на 6-10 см короче батареи.
При подборе нагревателя нужно учитывать не только мощность, но и длину трубки
Автоматика управления может быть наружной либо встроенной в ТЭН. В первом случае водонагреватель не имеет термостата, а подключен через терморегулятор, измеряющий температуру воздуха в помещении. Во втором терморегулятор может быть встроен в наружную часть его корпуса. Датчик, как правило, измеряет температуру теплоносителя. Производитель не столь важен. Именитые европейские компании таких приборов не выпускают, а польские, турецкие и украинские ТЭНы довольно схожи по качеству
К китайским нагревателям стоит отнестись с осторожностью, хотя и среди них есть достойные модели.
«Правильный» нагреватель — изолированный безопасный корпус, удобный терморегулятор
Предназначение ТЭНов
Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.
На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.
ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.
