Здесь вы узнаете:

• Что такое шиберная заслонка
• Функции, назначение и характеристики
• Основные виды шиберных задвижек
• Изготовление шибера своими руками
• Советы по выбору шиберной заслонки
• Особенности монтажа
• Обслуживание шибера

Шибер для дымохода своими руками — чертежи этого устройства очень просты. Сделать шибер можно выдвижного типа или дроссельного. Материал для изготовления шибера — чугун или сталь.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Важно! Не следует думать, что заслонка полностью герметизирует трубу в положении «закрыто». Согласно требованиям пожарной безопасности, в заслонке должно быть небольшое отверстие, через которое происходит слабый газообмен.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.

Очень важно! Закрывать дымоход шибером можно только после того, как дрова полностью сгорели и пламя погасло. Если преждевременно закрыть заслонку, то это может привести к опасной ситуации из-за выделения большого количества угарного газа в помещение. Если шибер закрыть поздно, то эффективность топки печи будет снижен, т.к. большая часть тепла уйдет через дымоход наружу.

Как сделать печную задвижку своими руками?

Задвижка для дымохода печи своими руками – не проблема. В домашних условиях, имея болгарку, аппарат для сварки и нужный материал, можно собрать как выдвижной, так и дроссельный шибер. Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться.

Выдвижной шибер

Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.

1. Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
2. Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
3. В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
4. Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.

Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:

Изготовление поворотного шибера

Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.

1. Сначала измеряют дымоход и делают по этим замерам рамку из уголка.



2. Вырезаем деталь согласно замерам и примеряем ее к трубе.



3. Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.



4. Отрезаем все лишнее.



5. Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.



6. Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).



Самодельная задвижка в печной трубе имеет право на существование. Единственное, что на это дело может уйти много времени из-за количества точных замеров.

Полезная видео-инструкция по изготовлению поворотной шибера:

Основные виды шиберных задвижек

• Горизонтальный выдвижной шибер. Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

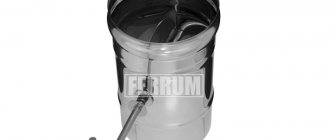

• Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

• Возможность регулирования тяги;
• Экономия топлива;
• Шиберы способствуют сохранению тепла.

Минусы:

• Устройства затрудняют чистку дымоходов;
• При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
• Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Кабанчик чаще устанавливается в металлических дымоходах, выдвижной – в кирпичных.

Технология изготовления в домашних условиях

Квалифицированные специалисты всегда акцентируют внимание на том, что поворотный и выдвижной шибер может изготовить даже начинающий мастер. Ведь чтобы готовое изделие отлично справлялось со своей основной задачей, нужно правильно сделать все необходимые замеры. Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура. А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги.

Многофункциональная поворотная задвижка

Для изготовления такой разновидности шибера нужно использовать стальной уголок 30х30 мм, а также прочную листовую сталь, толщина которой минимум 1,5 миллиметра. Сам процесс изготовления состоит из нескольких основных этапов, которые должны реализовываться в строгой последовательности:

1. Изначально нужно сделать замеры внутренней части дымохода. Это делается для того, чтобы не допустить ошибок во время изготовления рамки из уголка, которая фиксируется сварочным аппаратом.
2. С одной стороны рамы точно по центру необходимо просверлить небольшое отверстие (диаметром 7-8 мм). Оно пригодится для поворотной оси.
3. Аналогичное отверстие необходимо сделать и с другой стороны рамки.
4. Пластину для заслонки нужно вырезать из стального листа. Эта деталь должна полностью соответствовать внутренним размерам изготовленной рамки.
5. Чтобы сделать направляющую ось, необходимо взять отрезок проволоки диаметром 9 мм и длиной, которая будет превышать размер самой рамки на 7 см. С одной стороны проволоки необходимо нарезать резьбу (лучше всего с этой задачей справляется плашка).
6. Уже готовую ось аккуратно продевают в отверстия на рамке и фиксируют гайкой.
7. Все срезы на пластине обрабатывают шлифовальной машинкой и вставляют в раму.
8. На этом этапе мастер должен приварить ось точно по центру пластины.
9. Остаётся только изготовить удобную ручку для направляющей из качественных подручных материалов.

Специалисты всегда пользуются одним советом, который предотвращает болтание поворотной оси: в отверстия нужно вставить небольшие втулки, вырезанные из обычной металлической трубы.

Универсальное приспособление

Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.

Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.

Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.

Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.

Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.

Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.

Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.

Изготовление шибера своими руками

Чертеж шибера

И выдвижной, и поворотный шибер можно изготовить самостоятельно, если есть сварочный аппарат и болгарка. Собрать обе конструкции несложно, главное здесь – точность замеров. Если задвижка будет слишком плотно входить в трубу, ее может заклинить при воздействии высокой температуры. Если же между пластиной и трубой оставить большой зазор, это затруднит регулировку тяги.

Изготовление выдвижного шибера

Шибер выдвижной

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Если шибер устанавливается в кирпичный дымоход, рамку можно сделать из толстой стальной проволоки, например, диаметром 6 мм. Для этого проволоку просто выгибают буквой П по размеру отверстия.

Схема шибера

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Для круглого дымохода шибер изготавливается немного иначе: берут 2 одинаковых металлических листа толщиной 2 мм, в центре вырезают круглые отверстия по диаметру трубы, отдельно вырезают пластину задвижки.

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

• болгарка;
• дрель;
• плоскогубцы;
• сварочный аппарат;
• циркуль;
• рулетка;
• маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
2. Согласно ему начертить окружность на листовой стали.
3. Болгаркой вырезать круг.
4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
6. Отрезать трубку болгаркой.
7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

• Болгарка;
• Абразивные круги- отрезной и шлифовальный;
• Дрель;
• Метчик и масло для смазки резьбы;
• Молоток;
• Плоскогубцы;
• Тиски;
• Сварка и электроды;
• Керн;
• Рулетка;
• Циркуль;
• Маркер.

И материалы:

• Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

• Нержавеющая трубка 6мм;
• Болты 8мм -2 шт;
• Металлический прут для рамки.

Чертеж и схемы

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Действия пошагово:

• Измеряем рулеткой размеры внутреннего сечения канала;
• Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
• Не забудьте в готовой задвижке сделать проем для выпуска газа;
• Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Обратите внимание! Шибер для дымохода является фасонной частью дымоотводной коммуникации, поэтому если приобретать всё необходимое для прокладки дымохода, он будет идти в комплекте к трубам. Такие затворы можно приобрести в любом профильном магазине или заказать, воспользовавшись онлайн-магазином в интернете.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Особенности монтажа

• При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
• Рамка должна стоять ровно, не перекрывая контуром дымохода;
• В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
• Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
• Высота от топки до шибера не должна превышать 1м (для металлических каналов);
• Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
• Заслонка в пазах должна двигаться свободно;

Обслуживание шибера

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Особенности обслуживания шибера

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.
