Можно ли гофру использовать как вытяжку для газового котла?

Работа газового отопительного оборудования, таких как котел или газовая колонка, всегда связана с выделением токсичных веществ в атмосферу. Угарный газ – ядовитое вещество, не имеющее цвета и запаха. Поэтому можно не заметить отравления. В случае вдыхания даже небольшого количества газа требуется медицинская помощь. Лучшим вариантом будет гофра для газовой колонки.

Назначение

Для устранения необходима дымоотводящая труба, которая выведет монооксид углерода на улицу и не причинит вреда домашним обитателям. Для газовой колонки можно установить дымоход самостоятельно.

Разновидности гофры

При производстве гофрированных труб, используется два основных материала:

1. Алюминий;
2. Сталь.

Алюминий, а точнее его сплавы, применяются для оборудования в случае температурного режима до 500 градусов. При повышении температуры стенки начинают прогорать. Поэтому такие материалы не могут быть использованы с твердотопливными котлами и каминами. Но в случае газовых колонок – они прекрасно подойдут.

Не подвержен коррозии, поэтому может быть установлен даже при условии высокой влажности. Единственная слабость алюминия – кислотные и щелочные среды.

Нержавеющая сталь не чувствительна к температурам и может использоваться при условиях высоких температур. Легированная сталь не боится высокой влажности.

Достоинства и недостатки гофры

К преимуществам гофры относится:

1. Спиралевидная форма гофрированной трубы – наиболее удобная для газоотвода. Так как угарный газ значительно легче кислорода – он поднимается вверх. В отличие от гладкостенных трубок, он идет по спирали и выводиться наружу. Квадратные трубы склонны к образованию конденсата в углах, которые со временем разъедают профиль.
2. Круглое сечение удобно в установке. Не потребуется применять адаптеры и дополнительные переходники.
3. В случае порчи, возможно быстро поменять трубу. Минимум инструментов и экономия времени.
4. Не нужны уголки и прочая фурнитура. Гофра легко гнется и позволяет повернуть ее в любую сторону.
5. Гибкость позволяет проложить трубопровод так, как вы того хотите.

Недостатки:

1. Требуется утепление. Подвижность требует тонких стенок, поэтому они быстро охлаждаются при снижении температуры. Требуется обязательное утепление с помощью минеральной ваты или асбеста.
2. Высокая восприимчивость к ударам. Прямое механическое воздействие приведет к гарантированной порче трубки.

Гофра для газовой колонки из нержавейки может применяться в частном доме и квартире.

ГИБКИЕ ДЫМОХОДЫ ИЗ НЕРЖАВЕЙКИ

Гофра-нержавейка для дымохода – наиболее приемлемый вариант при подключении к оборудованию с высокой температурой отходящих газов: дровяным печам, каминам, пеллетным котлам. Без потери герметизации, гофра из нержавейки способна выдержать нагрев до 900°С.

Гофрированный дымоход из нержавеющей стали имеет следующие преимущества:

• Толщина стали от 0,12 до 1 мм.
• Способность к сжатию, растяжению.
• Гибкость.
• Устойчивость к воздействию высоких температур и кислотной среды.

Гофра для дымохода из нержавейки имеет одно неоспоримое преимущество, заключающееся в возможности сделать монтаж дымохода без использования переходников, уголков, адаптеров и других фитингов. Труба изгибается в нужном направлении без потери целостности.

___________________________________Всем привет!__________________________________

На просторах интернета много статей и вопросов о том, правомерно ли требование газовиков о замене “мягкой” гофры на металлическую. Горгаз в моем городе тоже не отстал от общей массы по России и уже несколько лет мне мягко напоминают, чтобы я заменила гофру на газовой колонке. При этом меня пугали каким-то “предписанием”, которое выпишут на мое имя, но не выписали..

ЧИТАТЬ ДАЛЕЕ: Фактурная краска для стен: виды и техники нанесения рельефного состава

Выбор вытяжной трубы

Материал трубопровода

От материала зависит срок эксплуатации и прочность. Поэтому стоит опираться на этот показатель. Применение материалов регламентируется строительными нормами и правилами — ГОСТ.

Гофра

Пользоваться гофрой лучше после консультации с инспектором. На законодательном уровне не запрещается гофрированная труба для дымохода. Но иногда инспекция может потребовать заменить ее на оцинкованную или стальную.

В основной для дымоходов применяются:

1. Нержавеющая сталь. Вариант для квартир и частных домов. Нержавейка нейтральная. Не взаимодействует с влагой, кислотами и щелочами. Комфортно себя чувствует при температуре до 900 градусов Цельсия. Газоотвод гибкий, может устанавливаться в любом направлении. Толщина стенок составляет до 1 миллиметра и лучше брать нержавейку.
2. Алюминий. Формально, алюминий и его сплавы могут использоваться для газовых колонок, так как его рабочая температура до 500 градусов Цельсия. Но, он может прогореть, что станет причиной возврата угарного газа в квартиру. При этом малейшее травление станет причиной ухудшения здоровья.
3. Оцинковка. Рабочая температура – до 600 градусов. Это уже позволяет использовать их с низко – и высокотемпературными колонками. Цинковое покрытие высокочувствительно к повреждениям и кислотам. В случае малых повреждений, коррозия будет необратима.

Консультация с экспертом желательна, потому что в ряде регионов РФ разрешено подключение только оцинкованных и стальных прямых труб. Гофра может быть запрещена, по причине климатических условий. Читайте инструкцию к колонке. В ней указываются допустимые материалы и типы дымоходов. Если гофрированные газоотводы воспрещаются – лучше не рисковать.

Коаксиальные воздуховоды

Газовая колонка с коаксиальным дымоходом допускается требованиям СНиП. Они необходимы в водонагревателях с активным снабжением кислородом

Коаксиальная труба – это двухсекционная полость. Внутренняя часть предназначена для отвода отходов сгорания, вредных для здоровья. С внешней стороны происходит активный забор воздуха для горения.

Есть разновидности:

1. Пластик. Материал удобен, так как мало весит, легко монтируется. Имеет удобные посадочные места под крепление. Используется только в низкотемпературных колонках, так как пластик недолговечен и может расплавиться. Не терпит механических повреждений, но устойчив к щелочным и кислотным средам. Влага ему не вредит вовсе.
2. Нержавейка. Сталь устойчива к температурам, кислотам, влажности и механическим нагрузкам. Есть утепленные и неутепленные модели. Если вы живете в холодном регионе – вам нужен первый. Во время остывания и нагрева, неутепленная труба издает громкий щелчок. Кроме этого, ее может повести. Имеет несколько видов подключения:

• Вертикальный. Актуален в многоквартирных домах, где нет возможности вывести горизонтальную установку.
• Горизонтальный. Классический способ для многоэтажных и частных домов.

Нержавейка

Если правилами запрещена гофра для вытяжки 120, возможно использовать цельный нержавеющий газоотвод. Нейтральна к конденсату с сажей и воде. Не боится ударов и легко чистится. Свойства сохраняются до нагрева в 900 градусов, поэтому может применяться для высокотемпературных колонок.

Дымоход для газовой колонки — гофрированные и стальные воздуховоды

Такие вопросы от жителей часто поступают в редакцию портала. Специально для читателей Myslo мы попросили «Тулагоргаз» прояснить все нюансы по замене дымоходов от газовых проточных водонагревателей.

Газовая колонка — прибор, способный обеспечить бесперебойное горячее водоснабжение в квартире. Газовый водонагреватель безопасен в эксплуатации, если неукоснительно соблюдать правила газовой безопасности.

Одно из важных условий безопасной работы газового прибора – обеспечение отвода продуктов сгорания, образующихся во время работы колонки, с помощью дымоотвода.

Согласно техническим регламентам алюминиевые гофрированные дымоходы не запрещены. Однако одновременно с этим в регламентах указано, что в качестве материала для изготовления дымоотводов наиболее предпочтительна нержавеющая сталь, соединительные и дымовые трубы должны быть изготовлены из негорючих материалов, быть плотными и не допускать подсоса воздуха на соединениях и в местах примыкания к дымовому каналу.

Использование алюминиевых дымоотводов требует со стороны пользователя постоянного контроля целостности гофры и ее надежного соединения с дымоходом.

АО «Тулагоргаз» как специализированная организация с опытом работы более 60 лет рекомендует при установке или замене газовой колонки применять стальные (оцинкованные) дымоотводы. Использование стальных дымоотводов — это безопасный способ эксплуатации газового оборудования.

В многоквартирных домах проверкой состояния и функционирования дымовых и вентиляционных каналов, их ремонтом и при необходимости прочисткой должна заниматься управляющая компания. На практике — УК заключает договор с организацией, допущенной к проведению таких работ и имеющей соответствующую лицензию.

Проверка дымовых и вентиляционных каналов должна осуществляться не реже 3 раз в год (не позднее чем за 7 календарных дней до начала отопительного сезона, в середине отопительного сезона и не позднее чем через 7 дней после окончания отопительного сезона).

Кроме того, абонентам запрещается пользоваться газовым оборудованием в следующих случаях:

1. Отсутствие договора о техническом обслуживании;
2. Отсутствие тяги в дымоходах и вентиляционных каналах;
3. Отсутствие притока воздуха в количестве, необходимом для полного сгорания газа, в том числе по следующим причинам: отсутствие или нахождение в закрытом положении регулируемой оконной створки, фрамуги, форточки, специального приточного устройства в наружных стенах или окнах, закрытое положение жалюзийной решетки на вентиляционном канале в помещении, в котором установлено бытовое газоиспользующее оборудование;
4. Использование в помещении, в котором установлено бытовое газоиспользующее оборудование с отводом продуктов сгорания в дымовой канал, устройств электро-механического побуждения удаления воздуха, не предусмотренных проектной документацией;
5. Отсутствие своевременной проверки состояния дымовых и вентиляционных каналов;
6. Отсутствие герметичного соединения дымоотвода отбытового газоиспользующего оборудования с дымовым каналом;
7. Наличие нарушения целостности и плотности кирпичной кладки (наличие трещин, разрушений), герметичности дымовых и вентиляционных каналов;
8. Наличие неисправности автоматики безопасности;
9. Наличие неустранимой в процессе технического обслуживания утечки газа;
10. Наличие неисправности, разукомплектованности или непригодности к ремонту газового оборудования;
11. Наличие несанкционированного подключения газового оборудования к газопроводу сети газораспределения или иному источнику газа.

Техническое обслуживание газового оборудования проводится один раз в год. Своевременное его проведение — залог вашей безопасности!

Вызвать мастера можно по телефонам: 25-36-68, 25-36-56, 25-36-37. Или оставить заявку на сайте.

В АО «Тулагоргаз» действует гибкий график работы, техническое обслуживание газовых приборов проводится по будням в вечернее время, а также по субботам.

1. АО «Тулагоргаз» не осуществляет подключение газового оборудования с отводом продуктов сгорания к дымоотводам, выполненным из гофрированного алюминия.
2. «Тулагоргаз» осуществляют работы по монтажу/замене газовых проточных водонагревателей. После выполнения монтажа дымоотвода специализированной организацией специалисты АО «Тулагоргаз» производят подключение оборудования при условии надежного и плотного соединения дымоотвода с дымоходом.
3. «Тулагоргаз» не производят подключение газового оборудования до устранения нарушений специализированной организацией и предоставления акта на исправность дымоходов и вентканалов при отсутствии в дымоходе стального ограничительного кольца и при несоответствии диаметра дымоотвода данным, указанным в паспорте завода-изготовителя.

По вопросам изготовления и монтажа стальных дымоотводов жители могут самостоятельно обратиться в специализированные организации Тулы и области.

В АО «Тулагоргаз» можно сделать заявку на вызов замерщика и последующее изготовление стального дымоотвода по телефону 25-36-57.

№ 1. Сечение дымоотвода не соответствует требованиям завода-изготовителя и паспорта на газовое оборудование.

№ 2. Неплотное соединение дымоотвода от газовой колонки с дымоходом.

№ 3. Наиболее предпочтительный материал для изготовления дымоотвода — нержавеющая сталь. Соединение элементов дымоотвода должно быть по ходу движения дымоотводящих газов.

№ 4. Нет вертикального участка и не выдержан горизонтальный участок дымоотвода от газовой колонки, сама гофра сильно деформирована и небезопасна в использовании. Во время работы газового прибора угарный газ может выйти в помещение.

Нарушение № 5. Нет доступа для проверки места соединения дымоотвода с дымоходом.

Одним из наиболее распространенных устройств, способных обеспечить бесперебойное горячее водоснабжение дома, является газовая колонка. Она прекрасно справляется с подогревом любого объема воды в кратчайшие сроки. При этом современные модификации позволяют четко задавать требуемую температуру и автоматически включаются-выключаются в соответствии с режимом работы водоразборной точки.

Проточные водонагреватели, работающие на газе, довольно экономны и безопасны в эксплуатации. Единственное неудобство заключается в необходимости организации качественного отвода продуктов сгорания. Раз и навсегда решить эту проблему можно только с помощью грамотной установки вытяжной трубы для газовой колонки.

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

• НПБ 252–98;
• Правила производства трубо-печных работ ВДПО;
• СП 42-101-2003, приложение Г
• СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

• Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
• Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
• Прокладка соединительных труб через жилые комнаты запрещена;
• Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
• Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
• Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
• Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
• Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
• Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

ЧИТАТЬ ДАЛЕЕ: Можно ли проводить электрический кабель под бетонной дорожкой

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Монтажные работы

Сборка происходит в следующем порядке:

1. Выберете место, при котором труба будет идти прямо вверх. На пути не должны встречаться препятствия, которые придется обходить. Любые скосы будут мешать оттоку.
2. На выходе из колонки устанавливается колено. Возможен монтаж гибкой гофры из стали. В этом месте не нужна изоляция, так как из-за высокой температуры конденсат не образовывается.
3. Теперь устанавливаем дымоход. Он крепится на кронштейне и хомуте.
4. Наружную часть стоит утеплить, если она голая. Так вы избавитесь от лишнего конденсата и обезопасите трубу от контакта с влагой и окружающей средой.
5. Сверху устанавливается предохранитель, защищающий отвод от влаги.
6. Монтируется сборник для конденсата.

Установка вытяжки газовой колонки происходит одинаково и в квартире, и частном доме. Отличие в проведении дымохода. В многоквартирных домах делается вертикальный дымоход с дополнительным коленом и проходом через стену.

Аспекты монтажа

Газовые колонки и котлы всегда образовывают токсины, которые могут попасть в помещение. Чтобы избежать этого – прислушайтесь к советам монтажников по выбору и монтажу.

Виды газоотводных труб

Газоотводы часто изготавливают из металлов. Заметным минусом этого является гарантированное образование конденсата. Причина в разнице температур между газами внутри и холодным воздухом снаружи. Для избегания этого можно купить и установить огнеупорную теплоизоляцию. Некоторые требы уже идут с утеплителем внутри.

Так же проблема решается с помощью коаксиального газоотвода. Два отдельных отсека для вывода угарного газа и забора кислорода не дадут каплям воды образовываться.

Можно использовать гофрированные трубы. Так как отходы быстро двигаются внутри, они не успевают остыть перед выходом наружу.

Габариты дымоотводных труб

Габариты (диаметра, толщина стенок, длина) рассчитываются исходя из мощности оборудования и окружающей среды. В большинстве регионов СНГ допустимо использование труб 11 сантиметров в диаметре.

В инструкции к отопительному устройству указаны рекомендованные размеры.

Монтажные нормативы

Газоотвод, соприкасающийся со стеной, должен быть изолирован огнеупорным материалом. Желательно использовать минеральную вату.

Иногда к одной трубе можно подключить два устройства:

1. В случае, если на одном этаже установлено два котла;
2. Установлены две колонки.

При монтаже соблюдайте следующие правила:

1. Монтажные элементы не должны гореть;
2. Стыковую герметизацию производят негорючими смесями;
3. Нельзя использовать больше трех колен;
4. Трубы не должны иметь повреждений.

Для предотвращения конденсата внутри помещения, лучше создать утепление стен в комнате.

Особенности котлов и колонок

Системы, имеющие закрытую камеру сгорания, должны быть оборудованы коаксиальным дымоотводом. Он сможет создать активную кислородную насыщенность и отвод продуктов сгорания. Котлы и колонки с принудительным питанием воздухом, требуют установки вентилятора поддува. Вентиляционная система включается одновременно с отоплением. Грамотная установка позволит снизить вероятность проникновения токсинов в квартиру.

Совместимость дымохода с вытяжкой

Не допускается одновременное использование газоотвода и вытяжки. Работающая вытяжная система может сбить огонь, что может привести к отравлению газом.

Даже, если не произойдет затухание – есть вероятность попадание монооксида углерода в помещение. При использовании газового оборудования – это недопустимо.

Тяга дымохода

Показатель, выражающий эффективность отхода продуктов сгорания через трубу. Определяется скоростью отвода токсинов из системы дымоотвода.

Чем выше показатель, тем лучше происходит устранение угарного газа и проникновение кислорода к горелке.

Опасные последствия неисправностей

Вытяжная труба для газовой колонки может закупориться. Из-за этого угарный газ может проникать внутрь помещения, создавая опасность для жизни человека. Монооксид углерода не имеет запаха и вкуса, поэтому его проникновение можно не заметить. Особенно это опасно ночью. Чем раньше определена протечка – тем лучше. При легком отравлении, появляются неприятные симптомы: мигрень, тошнота, головокружение, рвота. При сильном – смерть.

Опасна закупорка и тем, что кислород перестает попадать в систему. Это приводит к затуханию фитиля. В атмосферу попадают горючие вещества, отравляющие воздух. Однако, его можно обнаружить по запаху.

ГОФРА ДЫМОХОДЫ ДЛЯ ГАЗОВЫХ КОЛОНОК

Правила монтажа газопотребляющих устройств приведены в нормативах по размещению газораспределительных систем СП 42-101-2003, согласно которым основные требования к подводящему трубопроводу и устанавливаемой колонке сформулированы следующим образом:

1. Для прокладки внутренней газопроводной магистрали используются только стальные или медные трубы, в качестве гибкой подводки рекомендовано применение сильфонных рукавов из нержавейки.
2. Срок службы гибкой подводки должен соответствовать стандартам и не опускаться ниже 12 лет, ее наружная оболочка обязана иметь желтую окраску для обозначения использования в газопроводах, внутреннее сечение не может опускаться ниже 10 мм.
3. В гибкой подводке для подачи топлива к бытовым приборам недопустимы стыковые соединения.
4. Если газопотребляющие агрегаты подключают к электрифицированным бытовым приборам, на газопроводе используют специальные изоляторы для предотвращения прохождения уравнивающих и токов утечки, после замыкания их на корпус агрегатов.
5. Крепление газопровода допустимо на негорючих опорах, а само расположение должно предусматривать удобную доступность для обзора, ремонта трубопровода и подсоединенных к нему потребителей.
6. Недопустимо пересечение газоподающей гибкой подводкой проемов окон и дверей, вентиляционных решеток, ее скрытая укладка.
7. При протяжке трубопровода сквозь конструктивные элементы зданий его заключает в гильзу из отрезка стальной трубы с заполнением внутреннего пространства паклей, втулками из резины и иными герметизирующими стройматериалами.
8. Для помещений с размещенными газопотребительными приборами (колонка, котел) принята норма высоты потолков от 2,5 м, если его мощность не превышает 60 кВт, допускается расстояние от пола до потолка 2 м.
9. Естественная вентиляция рассчитывается следующим образом: вытяжка обязана прокачивать 3-х кратный объем воздуха в час, приток должен соответствовать вытягиванию с добавлением воздушных масс на сгорание газа.
10. Параметры вытяжной и приточной систем вычисляются для агрегатов до 60 кВт.
11. Комната оснащается остеклением с параметрами 0,03 м2 на 1 м3 при монтаже агрегата мощностью более 60 кВт или его расположении в подвале.
12. При монтаже агрегатов мощностью от 150 кВт в комнатах цоколей и подвалов необходимо размещение отдельного выхода, если дом заблокирован или имеет одну квартиру.
13. Допускается перевод заводских колонок на твердом и жидком топливе (турбированные установки) на газообразное питание, если в них конструктивно предусмотрена такая возможность. Рис. 3 Правила подключения к дымоходу
14. Расстояние от конструктивных элементов зданий до газопотребительных агрегатов обязано соответствовать нормам из их руководства по эксплуатации, если данных нет, для подвесных водонагревательных агрегатов принимается зазор:
    между несгораемыми фронтальными, боковыми стенами и корпусом прибора — от 2 см.
15. между теплоизолированными фронтальными и боковыми стенками из трудногорючих и горючих материалов — не менее 3 см.
16. Если стены выполнены из горючих и плохо поддающихся горению стройматериалов, зазор от водонагревательного агрегата до их поверхности без изоляции делают не меньше 25 см.
17. Настенная изоляция обязана превышать габаритные размеры устройства на 10 см снизу и боков и 70 см сверху.
18. Горизонтальное расстояние от выступающих элементов колонки до варочной поверхности плит берут от 10 см, на проходе — не меньше 1 м.

ЧИТАТЬ ДАЛЕЕ: Сушилка для белья на балкон потолочная настенная виды фото
Типовыми инструкциями по эксплуатации предусмотрены следующие требования к размещению газоиспользующего оборудования:

1. Агрегат устанавливается на кухнях или в нежилых комнатах согласно нормативам СНиП 42-01-2002 (актуализированная редакция приведенных норм — СП 62.13330.2011), правилам противопожарной безопасности ППБ 01-03.
2. Монтаж газовой колонки разрешено проводить в помещениях с общим объемом не менее 8 м3. Данное положение наглядно говорит о том, что колонку нельзя подвешивать в стандартную ванную квартир типового образца, имеющую размеры 1,5х1,5х2,5 м, то есть с объемом 5,625 м3, что ниже нормированного показателя.
3. Комната с водяным нагревателем вентилируется непрерывным притоком воздуха (открытая форточка, фрамуга в окне), щели или решетки внизу дверного полотна не могут перекрываться. Рис. 4 Проверка тяги
4. Агрегат подсоединяют и устанавливают ближе к дымоходному каналу с хорошей тягой (разрешение 1,96 — 29,4 Па), простой способ оценки ее эффективности приведен на рис. 4.
5. Стены, на которые устанавливают водонагреватель, выполняют из несгораемых материалов (кирпич, бетон, облицовка керамикой).
6. Расположение агрегата относительно стен обязано соответствовать нормативам по СП 42-101-2003.
7. Аппарат запрещено размещать на стенах из дерева, покрытых штукатуркой или другими стройматериалами, на легковоспламеняемом покрытии, не допускается монтаж над источниками теплового излучения или открытого огня.
8. Для удобства пользования аппарат подвешивают на высоте, при которой смотровое окошко помещается на уровне глаз, расстояние до боковой стены принимают больше 150 мм, перед фронтальной стенкой агрегата — не меньше 600 мм.
9. Водный напор в системе не может опускаться ниже 0,1 атмосферы (бара).
10. На трубопроводе водоподачи перед агрегатом устанавливают очистной фильтр и запорный кран, размещенные в легкодоступном месте.
11. Допускаемый диаметр изнутри гибкой подводки или металлических труб для подачи холодной воды в агрегат — от 13 мм, длина гибкого шланга — до 2,5 м.
12. Газоподающий шланг обязан выдерживать напор в системе и предельные температуры в месте размещения, его длина — до 2,5 м, количество соединений при укладке сводят к минимуму.
13. Подача газа должна перекрываться запорным краном, его располагают как можно ближе к установке.
14. При подсоединении к дымоходу материал изготовления газохода выбирают устойчивым к горячему воздуху и химическому составу продуктов горения газа: он должен обладать коррозионной стойкостью, негорючестью, выдерживать долгую эксплуатацию при 200 °С. Подходящие материалы изготовления дымоотвода — нержавейка, алюминий, медь со стенками от 0,5 мм.
15. Диаметр газоотводящей трубы берется не ниже 110 мм, высота вертикального участка — не меньше 500 мм.
16. Длина отводной трубы до вертикального участка дымохода (вытяжки) — не выше 2 м.
17. Уклон к месту стыковки с дымоходом (вытяжкой) берется от 2-х градусов, число поворотов сводят к минимуму и не превышают порог 3-х изгибов.

Рис. 5 Варианты подключения гибкой подводки

Алюминиевая гофра для дымохода имеет конструкцию, идентичную, используемой в аналоге, изготовленном из нержавейки. При этом алюминий существенно уступает последнему в прочности и жароустойчивости.

Согласно СП 42-101-2003, алюминиевые гофрированные дымоходы к газовым котлам не запрещены. Но как показывает практика, в большинстве случаев, инспекторы требуют изготовить дымоход из другого материала. Все объясняется тем, что алюминиевая гофра в

качестве дымохода, не способна выдерживать температуру свыше 500°С и часто, после возгорания сажи, стенки прогорают, что приводит к попаданию продуктов сгорания в жилое помещение. В последнее время такие случаи участились. Поэтому ограничения вполне оправданы.

Использовать алюминиевую гофру для дымохода от котла можно, но не рекомендуется. Чтобы избежать проблем с регистрацией и вводом в эксплуатацию газового оборудования, лучше всего остановить свой выбор на нержавеющей трубе.Для подключения к отопительному оборудованию можно использовать исключительно сертифицированную гофру, имеющую разрешение на эксплуатацию, выданное Ростехнадзором.

Использовать гибкую металлическую дымоходную гофру для газового котла, а также любого другого отопительного оборудования можно, благодаря высоким техническим характеристикам материала. При этом стоит учитывать, несколько важных аспектов:

• Алюминиевые трубы способны прогореть спустя несколько лет эксплуатации. Поэтому, если есть необходимость в подключении дымохода из гофры, лучше выбирать рукав, изготовленный из нержавейки.
• Материал имеет плохие теплосберегающие характеристики. Чтобы снизить продуцирование конденсата, потребуется сделать тепло и шумоизоляцию на гофра трубу. Для этого можно использовать негорючий минеральный утеплитель толщиной 5 см. Теплоизоляцию наматывают на трубу, сверху закрывают любым фольгированным отражателем. Фиксируют с помощью вязальной проволоки.
• Для соединения отрезков труб разного диаметра, используют специальные адаптеры.

Установка гофрированного дымохода на кухне, там, где обычно монтируют газовую колонку, является вполне оправданным решением. Несмотря на то, что внутри котла температура повышается до 1000-1200°С, на выходе она резко падает до 200-300°С. Даже алюминиевая труба сохранит свою прочность и герметичность при таких температурах.

О чем стоит подумать, прежде чем использовать гофру для подсоединения колонки к дымоходу?

• Диаметр – в технических документах к колонке должны быть прописаны размеры и сечение трубы, подключаемой к выходному патрубку. Категорически запрещается использовать алюминиевую трубу с меньшим сечением. Это приводит к усиленному нагреву конструкции и, как правило, деформации стенок, прогоранию, потере герметичности.
• Параметры – допустимая максимальная длина гофры дымохода при установке газовой колонки 3 м. В сертификатах качества должны быть прописаны рабочие параметры, в том числе и возможная температура нагрева поверхности. Если температура отходящих газов 200-300°С, то для устройства дымохода для газовой колонки можно использовать гофра трубы с рабочим режимом 350°С.

Установить гибкие огнеупорные гофрированные трубы из нержавеющей стали для дымоходов газовых колонок будет лучшим вариантом. Температура отходящих газов колонки находится в пределах 300°С, при необходимости можно использовать алюминиевые аналоги.

Чтобы рассчитать стоимость гофры, потребуется учесть несколько важных моментов:

• Общую протяженность дымохода. В стандартную комплектацию входит алюминиевая труба, способная растянутся от 0,65-3 п. м. Гофра из нержавейки растягивается незначительно, поэтому при расчетах необходимо принимать ту длину, которая указана на упаковке. Купить один алюминиевый рукав можно за 350-380 руб. Нержавеющая труба обойдется в 650-700 руб. за 1 п. м.
• Диаметр трубы – рукава из нержавеющей стали изготавливаются с сечением от 80 до 500 мм. Алюминиевые имеют диаметр 110 и 130 мм. При выборе необходимо учитывать параметры отопительного оборудования и строго следовать рекомендациям производителя. Если подбирается материал для санации дымохода из гофрированного алюминия, который будет использоваться в дровяных печах то диаметр трубы должен быть меньше, чем внутренний канал кирпичной кладки.
• Фитинги – потребуется купить переходники, адаптеры и фланцы.

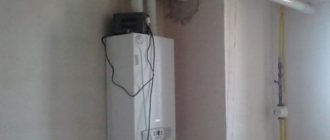

Способы проверки тяги

Как проверить тягу в газовой колонке? Есть два способа, позволяющие определить закупорку и вовремя ее устранить.

Стоит проверять их перед началом отопления, чтобы не получить отравление. Часто летом в трубах образуются пробки. Причиной служат насекомые и птицы, которые любят вить гнезда в прохладных трубах.

Анемометр

Вытяжная труба для газовой колонки может быть проверена анемометром. Он проверяет скорость передвижения газа. Достаточно поднести датчик с вентилятором на выход дымохода, и посмотреть результат на экране. Сравните с нормальными показателями и определите разницу.

Недостаток анемометра – высокая цена. Дешевые китайские модели не дадут полной картины, так как работают с большими погрешностями. Но для быта подойдут.

Народный метод

Возьмите зажигалку и поднесите к нижней точке трубы во время работы котла. При отсутствии помех, пламя должно «заглатываться» внутрь. Если этого не происходит – проведите очистительные работы.
