Какой срок службы металлопластиковых труб?

Металлопластиковые трубы сейчас пользуются большой популярностью. Их используют в частных домах, квартирах, в производственных зданиях и на котельных. Такие изделия завоевали огромную популярность среди городских жителей неспроста, ведь они обладают сразу несколькими функциями:

• трубы из металлопластика способны проводить жидкость, нагретую до 110 градусов;
• их можно изгибать вручную под требуемым углом без повреждения конструкции.

Чем объясняется популярность труб из МП

Металлопластиковые трубы состоят из двух материалов — полиэтилена и алюминия. Они стали незаменимы в тех местах, где необходимо транспортировать горячую или холодную воду, газ, и жидкости для отопления домов.

Благодаря невероятной гибкости современные трубы легко монтируются, сводя к минимуму использование сварки и дополнительного оборудования (фитингов). Благодаря таким достоинствам металлопластик стало возможным использовать для решения целого ряда задач:

• монтаж тёплого пола, в качестве обогрева используются трубы из алюминия и пластика;
• трубопровод можно прятать внутри стен;
• благодаря современным трубам стало невероятно удобно делать подводку к радиаторам отопления;
• на даче трубы из МП используют для монтажа поливочных систем.

Производства современных труб

Металлопластиковые трубы состоят из двухслойного сшитого на молекулярном уровне полипропилена под названием PE-X. Между ним проложена тонкая алюминиевая подложка. Соединяют все три слоя при помощи специально разработанного клеевого состава. Каждый производитель стремится использовать свой индивидуальный состав клеящегося вещества.

Алюминий дарит трубам прочность, а благодаря пропилену можно согнуть такое сантехническое оборудование под углом без особых усилий. Лента из алюминия минимальной толщины изготавливается из двух полукруглых фрагментов. Соединяются они встык или внахлёст друг с другом. Для надёжного сцепления применяют сварку, используя ультразвук. После такой процедуры с наружной и внутренней стороны наносят слои полипропилена с клеевым составом.

После надёжной сцепки трубы необходимо промаркировать и смотать для удобства транспортировки. Именно в таком виде они и поступают в магазины.

Особенности конструкции

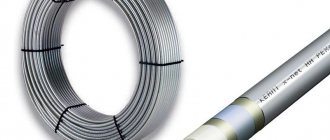

Металлопластиковые трубы изготавливаются из композитного материала и имеют пятислойную конструкцию стенки, где внутренний и наружный пласты — это полимер, в качестве двух связующих прослоек используется клеевая масса, барьерный слой выполнен из алюминиевой фольги.

Алюминиевый слой толщина и способ соединения

Толщина алюминиевой фольги обычно составляет 0,15-0,6 мм. Оптимальным вариантом для обустройства систем отопления являются металлопластиковые трубы с толщиной армирующего слоя в диапазоне 0,3-0,55 мм. Они обладают достаточными показателями по гибкости и прочности.

При производстве металлопластиковых труб для соединения алюминия используют лазерную или ультразвуковую сварку.

Стык выполняется одним из следующих способов:

1. Внахлест. В готовом изделии в месте сварного соединения образуется шов, поэтому в целях сохранения ровности поверхности изготовители уменьшают толщину фольги, компенсируя утолщение.
2. Встык. Края алюминиевой фольги плотно прилегают друг другу и соединяются без какого-либо утолщения. Стенки армирующего слоя получаются идеально ровными по всей длине трубы.

Тип пластика во внутреннем и наружном слое

Для изготовления наружного и внутреннего слоя в качественных металлопластиковых трубах для отопления используют следующие типы пластика:

. При производстве в сырье вводятся специальные сшивающие добавки, наделяющие материал улучшенными механическими характеристиками, устойчивостью к воздействию перепадов давления и температур.

. Обладает уникальной молекулярной структурой, которая позволяет данному материалу достичь высокой ударопрочности, стойкости к растрескиванию при изгибе, термостойкости в широком интервале температур эксплуатации (от -50 ºC до +95 ºC).

Изделия, где для этих же целей применяются разновидности полиэтилена низкого давления PEHD, PE-RS, PE и HDPE, могут эксплуатироваться при температуре не выше +75 ºС. При превышении параметров увеличивается пластичность и текучесть пластмасс, из-за чего возможна потеря целостности металлопластиковых труб для отопления. Кроме того, продукция из полиэтилена низкого давления быстро изнашивается под воздействием ультрафиолетовых лучей, поэтому ее нужно изолировать.

Связующий слой

Пластик и металл соединяются специальными составами, свойства которых позволяют объединить слои из разных материалов в цельную конструкцию. Пропорции компонентов в составе у каждой компании могут различаться, но требования к клею по безопасности для здоровья человека соблюдаются неукоснительно.

Клеящие прослойки не только выполняют функцию связующего материала, но и отвечают за эластичность металлопластиковых труб для отопления. При потере эластичности клея происходит расслаивание изделия, возникают протечки. Поэтому при выборе подобной трубной продукции для отопления необходимо проверять срез на отсутствие расслоения. Наличие расслоения является предпосылкой того, что собранная из таких труб разводка отопительной системы быстро выйдет из строя.

Технология изготовления МП труб

Конструкцию в разрезе таких труб можно описать следующим образом:

1. Наружный слой из полиэтилена.
2. Клей.
3. Фольга из цветного металла.
4. Снова клей.
5. Внутренний слой из полиэтилена.

Именно благодаря такой конструкции срок службы у металлопластиковых труб в квартире достигает нескольких десятков лет. Белый цвет окраса пластиковых труб выбран не случайно, ведь покрытие выглядит эстетичным. К тому же отпадает необходимость периодически подкрашивать трубопровод.

Два слоя полиэтилена (внутренний и внешний) обеспечивают гладкую внутреннюю поверхность, благодаря которой вода может беспрепятственно попадать в раковину. На стенках трубопровода не остаётся накипи и не оседает налёт. Внешний защитный слой выполняет функцию защиты алюминиевой плёнки во время стыкования труб друг с другом и с металлическими частями, предотвращая гальванические процессы. Также пластиковая поверхность исключает образование конденсата. Благодаря такому важному свойству срок службы металлопластиковых труб увеличивается в разы.

Конструкция труб из МП вобрала в себя все положительные качества двух материалов – металла и пластика. Такие сантехнические изделия теперь можно широко использовать в системах водоснабжения, канализации, в системе кондиционирования воздуха, и прочего. Кроме того, пластик не подвержен коррозии, поэтому срок службы металлопластиковых труб значительно превышает их предшественников, выполненных без использования полипропилена.

Полиэтилен устойчиво переносит агрессивную среду, способен выдержать нагрев до 110 градусов, при этом не выделяя вредных, отравляющих веществ. Заложенная в современные трубы фольга из алюминия толщиной не более 400 микрон способна выдерживать высокое давление, что важно для использования трубопроводов в сантехнических целях. При условии правильной эксплуатации производитель гарантирует срок службы металлопластиковых труб отопления около 50 лет без ремонта.

«Тёплый» пол с применением металлопластиковых труб

Технические характеристики металлопластиковых труб позволило наладить производство экономически выгодных и обладающих достаточной степенью теплоотдачи дополнительных систем обогрева напольных покрытий в квартирах.

Монтаж теплого пола

Отсутствие деформации труб под действием высоких температур теплоносителя (до 95º), гибкость, гладкая внутренняя поверхность позволяет осуществить монтаж надёжной системы обогрева.

Срок службы теплых полов из металлопластиковых труб составляет 25 лет. По отзывам потребителей, качественно смонтированная система обогрева, позволяет создать дополнительный комфорт нахождения в помещении.

Причиной, снижающей сроки службы «тёплых» полов, является использование некачественного теплоносителя (воды), что приводит к отложению нерастворимых соединений (накипи) в местах соединения труб с использованием фитингов.

Область применения труб из МП

Помимо водоснабжения, канализации, и отопления, пластиковые трубы с алюминиевой фольгой используют в следующих целях:

• перевозка на большие расстояния сжатого воздуха;
• в системах кондиционирования;
• для монтажа электрического кабеля в качестве защиты от силовых полей и предупреждения пожара в результате короткого замыкания;
• транспортировка жидких и газообразных веществ.

Несмотря на довольно продолжительный срок службы металлопластиковых труб и характеристики, которые позволяют применять их не только в быту, но и промышленности, у них есть и ряд ограничений в эксплуатации:

1. В системе централизованного отопления жилых домов, если есть элеваторные узлы.
2. Запрещено использовать в помещениях категории «Г» в качестве противопожарной защиты.
3. В системах трубопровода, где давление превышает 10 бар.
4. В местах, где температура нагрева трубы может превысить 150 градусов.

Размеры труб из пластика и металла

С довольно большим сроком службы металлопластиковые трубы для водопровода выпускают как отечественные, так и иностранные производители различного диаметра (от 16 до 63 мм). Перед монтажом выбирается труба, учитывая только внешний диаметр.

Как правило, для устройства системы водопровода в частном доме или квартире используют трубы с наружным диаметром от 16 до 26 мм. Если в доме развёрнута крупная сеть для транспортировки воды, то используют трубы более крупного диаметра – 32 и 40 мм. При этом основная магистраль конструируется из труб гораздо большего диаметра, а вот подсоединение к отдельным сантехническим приборам осуществляется при помощи труб меньшего внешнего диаметра.

Монтаж металлопластиковых труб своими руками

Монтаж металлопластиковых труб можно выполнить своими руками. Принципиального отличия от монтажа пластика нет. Для монтажа систем из РЕ-Х или полипропилена не нужны дорогостоящие инструменты или оборудование.

Необходимые инструменты и материалы

Для резки и зачистки труб понадобится специальный труборез или болгарка, круглый напильник.

Для сварки полипропилена понадобится специальный паяльник с насадками (см. фото):

Для монтажа системы с помощью фитингов – два разводных ключа и пресс-клещи (ручной механический пресс).

Чертежи и схемы

Любую работу необходимо начинать с чертежа или схемы. Сначала начертить разводку сантехнической системы, подсчитать количество всех материалов и лишь затем покупать их. Это поможет не закупать лишнее и проложить разводку самым оптимальным способом.

Технология монтажа

Перед монтажом необходимо отрезать заготовки нужного размера, зачистить заусенцы.

Компрессионные фитинги соединяются с заготовкой очень просто:

• открученная обжимная гайка надевается на заготовку;
• заготовка вставляется в фитинг;
• гайка закручивается вручную; затем затягивается гаечными ключами примерно на оборот с четвертью.

Пресс-фитинги монтируются следующим образом:

• на конец заготовки надеть гильзу, внутрь заготовки до упора вставить внутренний вкладыш;
• фитинг с заготовкой вставить в пресс-клещи и сжать до упора ручки пресса. На гильзе появятся четкие отпечатки от зажимов пресса.

Технология диффузионной сварки труб несколько сложнее.

Ход работ

Перед диффузионной сваркой следует тщательно вытереть конец заготовки от пыли, грязи, песка, заусенцев и обезжирить с помощью спирта.

На сварочный аппарат устанавливается нужная насадка, температура нагрева выставляется 260°С. Паяльник прогревают в течение примерно 6-8 минут, затем он сам поддерживает нужную температуру.

В насадки вставляются нужный фитинг и торец заготовки, прогревают 6 секунд для диаметра трубы 20 мм, для диаметра 25 мм – 7 секунд, для диаметра 32 мм – 8 секунд.

Очень быстро вставляют заготовку в фитинг до упора, прижимают не меньше 10 секунд. Затем соединение 7-8-10 минут не трогают – дают пластмассе остыть и полимеризоваться.

Детально ход работ можно рассмотреть на нашем видео:

Особенности монтажа

Если после обжима пресс-клещами на гильзе не образовались четкие кольцевые следы от клещей – соединение следует обрезать и собрать с помощью нового фитинга и новой заготовки. На поврежденный кончик трубки монтировать новый фитинг нельзя.

Гибка полиэтиленовых заготовок производится с помощью трубогиба или станка Вольнова. Можно изогнуть заготовку руками – но радиус изгиба при этом получается большой.

При монтаже нужно следить, чтобы на заготовках не было заусенцев – они засоряют трубопровод.

Через каждые 0,5-0,8 м трубопровод должен быть закреплен в специальных держателях-клипсах- это поможет сохранить свою форму.

Проверка водопровода

После сборки всей системы необходимо заполнить ее водой из сети, выпустить воздух и осмотреть все соединения. Можно завернуть все соединительные узлы в туалетную бумагу – на ней очень хорошо будут видны капельки влаги.

Достоинства труб из пластика

Горячая вода на срок службы металлопластиковых труб практически никак не влияет. Помимо этого, у таких конструкций есть ряд других положительных качеств:

1. Полная экологическая безопасность при правильном использовании.
2. Высокая устойчивость к химическим воздействиям.
3. Длительный срок эксплуатации без обслуживания и ремонта.
4. Стенки трубы всегда остаются чистыми, не позволяя налёту осесть на внутренней поверхности.
5. Высокая пропускная способность, по сравнению с металлическими предшественниками.
6. Небольшая масса.
7. Способность к изгибу.
8. Практически безотходное использование.
9. Довольно простой монтаж, не требующий знаний и дорогостоящих инструментов.
10. Возможность замуровывать трубы в цемент или бетон, маскируя их в квартирах и домах. Таким образом сохраняется не только эстетичный вид, но и экономится пространство в помещении.
11. В случае необходимости ремонта они легко поддаются восстановлению.
12. Достойный внешний вид.
13. Низкая цена.
14. Звукопоглощающие свойства.
15. Не скапливает статическое напряжение.
16. Низкий коэффициент теплопроводности.

Металлопластиковые трубы для центрального отопления: плюсы и минусы

В настоящее время металлопластиковые трубы монтируются не только в квартирах, но и в помещениях крупных торговых центров, хотя специалисты этого и не рекомендуют делать. Ведь если есть возможность, все контуры лучше заменить на трубы стальные. Но в большинстве случаев эксплуатация изделий из металлопластика проблем не вызывает; последние могут возникнуть лишь из-за каких-нибудь непредвиденных факторов. Например, при резком увеличении давления такая труба может просто лопнуть. Но рассмотрим более подробно все «за» и «против». Начнем с достоинств:

• простота монтажа. Металлопластиковые конструкции действительно можно собирать своими руками, и для этого не требуется даже какого-либо сложного инструмента. А вот для монтажа стальных труб потребуется сварочный аппарат, и навыки с ним обращения. Не стоит забывать, что стальные трубы непросто и нарезать, и гнуть;
• даже при использовании надежных пресс-фитингов вам понадобиться лишь специальные клещи, которые стоят несколько тысяч рублей;
• срок эксплуатации металлопластиковых труб. Заявленный срок служб таких изделий (при правильной эксплуатации, конечно) – 50 лет. А вот первые течи в стальных системах центрального обогрева обычно появляются уже через десять лет эксплуатации;
• для металлопластиковых труб не страшна коррозия, да и различные отложения в них, как правило, не появляются.

А теперь перейдем к недостаткам, которых на самом деле всего два:

• низкая прочность труб на разрыв, которая не превышает двадцати атмосфер;
• довольно высокая стоимость. Так, водогазопроводная труба из стали, которую также можно использовать для газа и водяного трубопровода, стоит примерно в два раза дешевле.

Отрицательные факторы у труб из МП

Но есть у таких сантехнических конструкций и существенный недостаток — срок службы фитинга на металлопластиковых трубах сокращается при резких перепадах температур. Протечки в районе соединений трубопровода возникают из-за того, что алюминий и пластик имеют различные коэффициенты теплового расширения. При резком нагреве алюминий расширяется медленнее, а при остывании цветной металл гораздо быстрее принимает свой первоначальный вид. Такое различие негативно сказывается на трубах из МП, часто возникают протечки.

Срок службы металлопластиковых труб для водоснабжения не меняется, если их изгибать. Однако многократные изгибы материала могут привести к разрыву алюминиевой плёнки внутри. Изгибать материал разрешается до определённого радиуса, не превышающего восьмикратного наружного диаметра изделия.

Продолжительный срок службы металлопластиковых труб и их популярность объясняется и тем, что гнуть их можно руками, не прилагая больших усилий. Чтобы сделать это, необходимо набить полость изделия песком и так изгибать её до необходимого состояния.

Производитель предупреждает, что изгиб пластиковых сантехнических изделий и скручивание относительно своей оси не допускается.

Характеристики труб из МП

Наиболее популярными считаются трубы, наружный диаметр которых составляет 16 и 20 мм. На их примере рассмотрим технические характеристики изделий из металла и пластика.

Давление в системе трубопровода зависит от диаметра трубы, толщины металлической стенки, а также проходящей по ней воды.

Если вода в трубах будет нагрета до 95 градусов, то труба должна быть рассчитана на давление 10 бар. Если температура воды равна 25 градусом, то конструкция в системе водоснабжения должна выдерживать 25 бар.

Пластиковые трубы с добавлением алюминия способны выдержать и большую температуру, доходящую до 110 градусов, однако при одном условии – такое повышение должно быть кратковременным. При этом прочность изделия из металлопластика не будет нарушена. Современные трубы лопнут только при условии, если внутреннее давление достигнет 94 бар, а температура жидкости внутри будет составлять около 20 градусов.

Особенности применения в водопроводных системах

Водопроводная сеть — самая частая сфера применения металлопластиковых труб. Перед выбором изделия и его установкой следует помнить, что свойства водопровода с горячей и холодной водой разные. Кроме того, один и тот же водопровод в двух разных домах может требовать выбора различных по своим свойствам металлопластиковых труб.

Важный параметр — температура внутренней среды. Для водопровода с холодной водой подойдут любые металлопластиковые трубы. Здесь главное определиться с диаметром трубы. Чем больше потребителей находится на участке, тем больше необходимо воды, тем большим должно быть внутреннее сечение трубы. Давление внутри системы также оказывает влияние на состояние изделия. Чем больше давление, тем большим должен быть внутренний диаметр.

Водопровод с горячей водой требует большей внимательности. Здесь важно правильно выбрать вид пластикового слоя трубы. Следует отдать предпочтение полиэтилену высокого давления и термоустойчивому полиэтилену. Перед покупкой труб следует заранее узнать, какая температура внутренней среды в системе водоснабжения, какое там давление, объемы воды и скачки температур. Затем эти параметры сопоставляют с теми, что указаны в маркировке на трубах.

Обратите внимание! Лучше выбирать те варианты, которые подразумевают запас температурной и механической устойчивости.

Поскольку в системе холодного водоснабжения может подаваться питьевая вода, важна безопасность внутреннего слоя трубы. Полиэтилен и полипропилен не растворяются в воде, не придают ей вкус или запах. Бактерии на гладких поверхностях пластиковых труб практически не растут. Со временем вода не приобретает ржавый вкус.
