Возможность пользоваться всеми благами цивилизации была бы неполной без современной системы водоотведения. Первые канализационные сети избавили улицы городов от нечистот и неприятных запахов, сопутствующих отходам человеческой жизнедеятельности. Но нет предела совершенству.

Санитарная техника идет в ногу со временем, новые технологии и оборудование делают нашу жизнь проще и комфортней. К таким новинкам относится и вакуумный клапан, позволяющий сделать внутридомовую канализацию проще и совершеннее.

Для чего нужен вакуумный клапан в канализационной системе

Вакуумный клапан представляет собой специальное автоматическое устройство, предназначенное для обеспечения нормального гидравлического режима и герметичности системы канализации здания.

Все сантехприборы оборудуются специальными гидрозатворами в виде V-образного сифона. Благодаря им у прибора всегда остается некоторое количество жидкости, которое не позволяют попадать в помещения газам и неприятным запахом, образующимся в канализации.

Однако при «сливе-смыве» сточная жидкость, заполнив все сечение трубопровода, создает в нем своеобразный «поршень». По мере его продвижения по трубе за ним образуется зона разряжения, буквально высасывающая воду из сифона.

Именно для компенсации этих колебаний давления и служит вакуумный клапан.

Будучи установленным на такую систему канализации, он автоматически откроется при снижении давления в трубопроводе и уравняет его с атмосферным. Теперь даже при одновременном срабатывании нескольких сантехприборов, разряжение и «срыв сифона» практически невозможны.

Вакуумные клапаны рекомендуется использовать в следующих случаях:

1. При невозможности смонтировать вентилируемую систему канализации в здании из-за его конструктивных или иных особенностей.
2. При подключении к горизонтальному участку большой протяженности сразу нескольких приборов и при возможности их одновременного действия.
3. Если устанавливаемое сантехоборудование находится на значительном удалении от вентилируемого стояка.
4. Для монтажа локальных систем канализования малоэтажных зданий.
5. В целях экономии материалов.

Обратите внимание! Герметичное перекрытие клапана, особенно в случае избыточного давления в трубопроводе (при засоре), делает возможным монтаж в любой даже самой низкой точке сети.

Устройство вакуумного клапана для канализации

Канализационная система не может нормально работать без вентиляции. Если последняя устроена неправильно, возникают проблемы. В помещениях появляется неприятный запах. Справиться с этим помогает установка воздушного обратного клапана для канализации 50 мм.
Независимо от исполнения корпуса общий принцип работы вакуумного клапана похож для всех изделиях.

Принцип работы вентиляции в канализации

Сливные отводы сантехнических приборов подсоединяются к общей канализации. Сточные воды отводятся самопроизвольно в стояк, представляющий собой вертикально расположенную трубу, диаметр которой чаще всего составляет 110 мм. Она проходит через несколько квартир, в нижней части открывается в коллектор. Из резервуара стоки попадают в централизованную систему.

Верхнее отверстие располагается выше уровня кровли. Заглушка здесь не устанавливается. Вентиляционное отверстие пропускает воздух, который нужен для поддержания требуемого давления в общедомовой канализации.

Такая система называется фановой трубой. Она устанавливается во всех многоэтажных зданиях. Иногда обустройство такой конструкции невозможно. Если вентиляционное отверстие находится на небольшом расстоянии от окон, в квартирах будет пахнуть канализацией.

Зачем нужен клапан для канализационного стояка?

Вакуумный канализационный клапан монтируется в верхней части стояка и около сантехнических приборов.

Канализационная система может неправильно работать по следующим причинам:

1. Несоблюдение норм и правил. Если монтаж фановой конструкции выполнен неправильно, в помещения проникает неприятный запах.
2. Нарушение целостности стояка.
3. Засорение верхней части трубы. В отверстие могут попасть листья, частицы стройматериалов, птицы и животные.
4. Промерзание выходного отверстия фановой конструкции. Воздух в таком случае поступает в недостаточном количестве.
5. Отсутствие вентиляционной конструкции.

При сливе воды в коллекторе возникает разрежение. Если давление падает, гидрозатворы сифонов исчезают. В результате в помещении появляется неприятный запах и шум. Канализационные газы представляют опасность для человека.

Если проблему не устранить, в ванной и туалетной комнатах начинает распространяться грибок. Избежать этого помогает установка аэрационного клапана на сливную трубу. Деталь способствует регулярному поступлению воздуха, выравнивающего давление.

Ее можно использовать в сочетании с фановой системой.

Устройство и принцип работы фанового клапана

Вентиляционный клапан состоит из таких компонентов.

1. Корпус. В боковой части имеется канал, через который проникают воздушные потоки. Корпус производится из полипропилена или поливинилхлорида.
2. Крышка. Съемный элемент обеспечивает возможность очищения клапана.
3. Мембрана. Изготавливается из резины.
4. Герметизирующая прокладка. Определяет амплитуду движений штока, придает конструкции герметичность.

Слева – клапан открыт, справа – клапан закрыт.

Работает приспособление так:

1. Когда давление в трубе равно атмосферному, воздух извне не поступает.
2. При сливе бачка унитаза, ванны или другого прибора в стояке возникает разрежение. Шток смещается, из-за чего начинают поступать воздушные потоки.
3. Давление в канализационной системе выравнивается. Шток возвращается в прежнее положение, поступление воздуха прекращается.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

1. Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний – на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
2. Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).

Как выбрать правильный клапан?

При выборе устройства учитывают схему расположения канализационного стояка, давление в системе и размеры трубы. К важным параметрам относят способ монтажа, долговечность материала, возможность ручного ремонта при поломке запорного механизма, защиту от проникновения крыс и мышей.

Где и как правильно установить клапан?

Вакуумный клапан должен быть установлен в свободной месте – это обеспечит доступ к устройство для проведение проверок.

При размещении клапана нужно соблюдать такие правила:

1. Если аэратор устанавливается на чердаке, нельзя допускать снижения температуры до минусовых отметок. Этот может нарушать работу системы.
2. В душевой комнате со сливом на полу прибор устанавливают на высоте не менее 35 см от поверхности.
3. Нужно оставлять доступ к устройству. Это позволяет выполнять проверку и ремонт. Особенно внимательно к этому моменту относятся при отсутствии фановой конструкции.
4. Клапан размещают на 30 см выше самого верхнего отвода. Другие патрубки в указанном радиусе не размещаются.
5. Расстояние от сифона до аэратора должно составлять более 20 см.

Возможные места для установки устройства

Существует 3 подходящих для внедрения прибора места:

1. Стояк. Аэратор располагают в верхней части трубы, выводя на чердак или оставляя в туалетной комнате.
2. Возле выходного отверстия сливного шланга сантехнического прибора. Устройство часто монтируют при установке стиральной или посудомоечной машины.
3. Длинные канализационные элементы, расположенные вертикально.

Пошаговая инструкция по монтажу

Если вентиляционный клапан устанавливают в многоэтажном доме, нужно известить остальных жильцов. После перекрытия водопровода выполняют такие действия:

1. Вырезают часть трубы, вместо которой будет размещаться прибор.
2. Клапан с герметизирующей прокладкой вводят в адаптер. Нанесенная на корпус аэратора стрелка должна соответствовать направлению потока воды.
3. Переходник устанавливают на место.

Монтировать клапан можно без использования переходника или отвода.

Устройство клапана

Канализационный вакуумный клапан представляет собой запорно-регулирующее устройство цилиндрической формы, изготавливаемое из пластмасс. При всей важности выполняемых им функций представляет собой очень простое изделие и состоит из следующих деталей:

• Корпус (имеет особой формы перегородку, отделяющую приемную камеру с боковым окном от рабочей).
• Защитная крышка (крепится к корпусу для предотвращения попадания мусора и посторонних предметов в приемную камеру).
• Шток с заслонкой (установлен над разделительной перегородкой, служит для автоматического реагирования на разницу давлений в сети).
• Резиновая прокладка (монтируется под штоком-заслонкой, предназначена для его герметичного уплотнения и амортизации).

Рекомендуем ознакомиться: ПНД труба для прокладки кабеля в земле

Клапан предназначен для установки в раструбное соединение.

При монтаже на пластиковые (ПВХ) трубопроводы используется стандартный уплотнитель, для чугунной канализационной трубы обязательно устройство специального адаптера.

Изделия некоторых производителей вместо пластмассового штока оснащаются резиновой мембраной. Различают два основных типоразмера клапанов в соответствии с присоединительными диаметрами: 50 и 110 мм.

Обратный клапан для канализации своими руками

Во всех системах, где используется вода, подразумевается её течение в определённом направлении.

Противоток может быть вызван разными причинами, которые мы рассмотрим позже, и считается внештатной ситуацией.

Не допустить сбоя в системах поможет обратный клапан. Своими руками этот механизм также можно изготовить. Рассмотрим, как сделать обратный клапан для насоса, канализации своими руками, где применяется прибор и как работает.

Принцип работы обратного клапана

Обратные клапаны могут отличаться по внешнему виду и конструкции, но суть их работы одна: они легко пропускают воду (или поток другого вещества) в одну сторону, и блокируют её движение в обратном направлении.

С его помощью защищают от повреждения канализационное и водопроводное оборудование.

Принцип работы обратного клапана

Конструкция клапана это:

• Два цилиндра, расположенных под прямым углом друг к другу.
• Внутри единая полость.
• Один из цилиндров с двух сторон снабжён резьбой для монтажа в систему труб.
• Другой цилиндр заглушен.
• В полости располагается простой механизм (различный, в зависимости от вида – шар, створка и т.д.), который открывается в одном направлении.

Область применения

Вот лишь несколько примеров использования обратных клапанов в системах частного и городского водоснабжения, отопления и канализации:

• Бывает, что из-за скачков давления в водопроводе (в том числе и от насоса) происходит передавливание горячей воды через холодную. Т. е. при открытии крана холодной воды какое-то время течёт горячая вода. В этом случае показана установка обратного клапана на трубу холодной подачи.

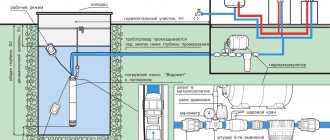

• Прибор, установленный до водяного насоса, предотвратит сливание воды в скважину, а также защитит технику от поломки, в случае обратного раскручивания рабочих лопастей.
• Перед водосчётчиком. Напор воды и вибрация, которая создаётся, могут вредить приборам и искажать показания счётчиков. Вибрация не распространяется после запорной арматуры.
• Двухконтурные газовые (твердотопливные или другие котлы), также должны быть снабжены соответствующим клапаном, чтобы не происходил возврат уже нагретой воды.
• Солнечный коллектор. Здесь нарушения циркуляции могут быть связаны с небольшой разницей температуры жидкости на входе и выходе, или небольшим перепадом по высоте (если водогрейка небольших размеров). Входную трубу солнечного водонагревателя хорошо было бы оснастить защитой от обратного хода.
• Дренажные насосы начинают свою работу с заполнения прибора водой. Эту процедуру многие владельцы считают утомительной и придумывают способы её избежать. Чтобы вода не выливалась из агрегата, на всасывающий шланг ставят клапан.
• Там, где сильно поднимаются грунтовые воды, важно установить обратный клапан на трубе, соединяющей сливную яму и дом, чтобы при поднятии уровня жидкости, она не пошла обратно.

В некоторых из перечисленных случаев установка клапана желательна, в других же (как, например, с бойлером) – обязательна и оговаривается в сопроводительной документации.

[sticky-ad id=13532]

Можно разделить обратные клапана по материалам:

• чугунные;
• латунные;
• из различных сталей;
• пластиковые.

Последние часто предпочитают из-за их невысокой стоимости.

По конструкции различают четыре основных вида клапанов:

1. Шаровый.
2. Поворотный (лепестковый или возвратный).
3. Подъёмный.
4. Межфланцевый.

Рассмотрим их особенности.

Шаровый

Подпружиненный шар выполняют из резины или чугуна, покрытого резиной.

При нормальном движении потока, шарик перемещается назад, и пропускает жидкость, при возвратном движении он наглухо блокирует выходное отверстие.

Подходит для наружной канализации и там, где требуется хорошая пропускная способность.

В систему отопления советуют ставить арматуру, создающую минимальное сопротивление, поскольку от скорости движения воды напрямую зависит температура в доме.

Поворотные

Лепесток, перекрывающий входное отверстие, крепится на шарнире и, как обычная дверь, «распахивается» от движения воды.

Он не мешает прохождению потока, поскольку в открытом виде помещается в заглушенное боковое ответвление клапана.

Недостаток конструкции в том, что когда давление воды падает и лепесток захлопывается, происходит гидроудар.

Это не так страшно, если диаметр клапана не велик, но в больших конструкциях удар может повредить сам механизм или приборы, которые призван защищать.

Для клапанов больших диаметров была разработана безударная конструкция поворотного затвора – с мягким ходом.

Подъёмные

Эта конструкция с изогнутым ходом жидкости.

В Перпендикулярном отсеке расположен механизм из пружины и золотника, который под напором воды поднимается вверх и прижимается к заглушенной части прибора.

Для нормальной работы арматуры, важно, чтобы её располагали на горизонтальном участке, а заглушенный участок располагался строго вертикально.

Механизм восприимчив к качеству жидкости – грязная вода со временем может вывести его из строя.

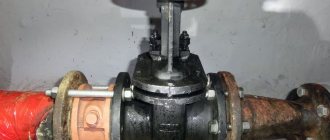

Межфланцевые

Они, в свою очередь, делятся на:

Дисковые. Его затворка выполнена в форме круглой пластины, которая в обычном положении прижата пружинами к седлу.

Но давление, создающееся потоком воды, отклоняет диск, и вода поступает по трубе.

Однако, завихрения, создающиеся при такой конструкции, делают его пригодным не для всех случаев.

Двустворчатые. Во втором случае, затворка состоит из двух половинок, прикреплённых на стержне по центру устройства. Поток воды их складывает и проходит по трубе, практически без сопротивления.

Преимущество миниатюрной конструкции в том, что её можно устанавливать и вертикально, и горизонтально, и под наклоном.

Оба варианта межфланцевых клапанов просто устанавливать, зажав их между фланцами и стянув болтами. Схема практически не удлиняет трубопровод, а механизм весит в 5-8 раз меньше, чем другие аналоги того же диаметра.

Делаем обратный клапан на воду своими руками

Для работы нужно приготовить:

• муфту с наружной резьбой;
• тройник с внутренней резьбой;
• пружину (свободно входящую в тройник);
• стальной шарик (чуть меньше внутреннего диаметра тройника);
• пробку с резьбой;
• лента ФУМ.

Если подходящей пружины нет, её можно сделать самостоятельно.

Нужна проволока и стержень нужной толщины, чтобы можно было навить на него стальную проволоку.

В стержне делается отверстие, в него вставляется конец проволоки. Чтобы было удобней, зажимается стержень в тиски и навивается нужное количество витков (плоскогубцами).

Теперь можно перейти к сборке клапана:

1. В тройник вкручивается муфта так, чтобы перекрыть боковое отверстие примерно на 2 мм (чтобы в будущем шарик туда не выскочил).
2. С противоположного конца вставляется шарик, затем пружина.
3. Этот конец наглухо закупоривается пробкой на ленте ФУМ.

Поток воды в самодельном клапане будет входить со стороны муфты, отталкивать шарик, и выходить с перпендикулярного конца тройника.

Самое важное здесь — правильно отрегулировать пружину, чтобы она не отклонялась, когда напор спадёт, но и не была слишком тугой и не препятствовала нормальной циркуляции.

Остаётся только добавить, что в магазинах обратный клапан может стоить в пределах 800 – 3000 рублей.

Решение, делать запорный элемент самостоятельно, или купить, нужно принимать из реальной оценки своих возможностей, как мастера.

Ведь прибор хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие герметичности могут дорого стоить в нештатной ситуации.

на тему

Обратный клапан для канализации: виды, типы, инструменты, инструкция монтажа самостоятельно

Защитить от прорыва нечистот в квартиру на первом этаже через унитаз или раковину поможет обратный (или фановый) клапан. Выясним, как он устроен и как установить его своими руками.

Затопление квартиры – очень неприятное событие, чреватое внеплановым ремонтом. А уж если затопление вызвало извержение канализационных вод из унитаза или раковины – последствия могут стать катастрофическими.

Надежной защитой от такой неприятности станет установленный на канализационную трубу обратный клапан.

Выясним, когда требуется установка обратного клапана, как устроен этот агрегат, и как смонтировать его своими руками.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир.

Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий.

Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками.

Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже.

Принцип действия аэратора

Механизм срабатывания клапана незамысловат, его можно отнести к приборам прямого действия, то есть параметры системы непосредственно воздействуют на шток-заслонку. Рабочая камера аэратора напрямую соединяется с трубопроводом, и давление в них одинаково.

За счет особой конструкции корпуса клапана-аэратора шток находится над седельным отверстием в перегородке, разделяющей приемную и рабочую камеры. При этом он может перемещаться из седла в верхнюю часть рабочей камеры, открывая свободное сообщение между камерами.

При давлении в канализационной системе, равном атмосферному, шток-заслонка прижата собственным весом к седельному отверстию и перекрывает его. Камеры при этом изолированы друг от друга, выход газов и распространение сопутствующих им неприятных запахов невозможны.

При возникновении разряжения в канализационном трубопроводе (вследствие смыва унитаза или опорожнения ванны), шток под воздействием более высокого давления атмосферы смещается вверх в зону более низкого.

Таким образом камеры объединяются в одно целое, давление в них и, соответственно, в трубопроводе, сравнивается до нормального. Срыв сифона становится невозможным.

Обратите внимание! Клапан имеет высокую чувствительность и срабатывает «на открытие» при разрежении в трубопроводе более 5 мм вод. столба.

Критерии выбора клапана

Подбирая клапан необходимо учитывать все особенности вновь монтируемой или реконструируемой системы канализации. От ее протяженности, диаметра, уклонов, количества приборов, вероятности их одновременного использования напрямую зависит тип, размер и количество вакуумных клапанов.

При выборе вакуумного клапана учитывается следующее:

• конструктивные особенности клапана. Разные модели могут оснащаться мембраной или штоком;
• место его установки. Необходимо учитывать, где монтируется клапан: внутри помещения или вне его. Будет установка открытой или скрытой, учесть вероятность попадания загрязнений и воздействие окружающей среды;
• диаметр трубопровода в точке установки. Устройства выпускаются под раструбное соединение двух диаметров 110 и 50 мм;
• цена и качество изделия. На рынке хорошо зарекомендовали себя товары из России и Германии. Однако при сравнимом качестве отечественные изделия в три раза дешевле.

Обратите внимание! По мнению специалистов, клапаны со штоком надежней, долговечней и проще в эксплуатации и обслуживании.
