Особенности монтажа дымохода из нержавеющей стали

Прежде чем начинать сборку и установку дымохода, выполненного из нержавеющей стали, опытные специалисты проводят подготовительные монтажные работы. Для этого специалисты предлагают использовать особый вид герметика, который выдерживает температуру до 1000 С. Именно этим веществом нужно будет обработать все швы и в дальнейшем стыке во внутренней полости труб дымохода.

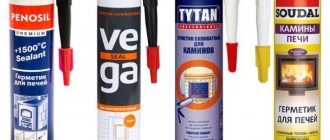

Ко всему прочему, герметик служит дополнительной гарантией герметичности изделия, потому как в некоторых случаях даже сварка может «отступить». Использовать герметик на наружной поверхности дымохода из нержавеющей стали нет никакой необходимости. Ознакомиться с обзором дымоходов сэндвич из нержавеющей стали можно здесь.

На фото представлены дымоходы из нержавейки.

Как собрать?

Вся конструкция дымохода из нержавеющей стали весьма проста. Следовательно, собрать такой дымоход можно и собственными руками. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Главное правило, которое нужно помнить при сборке – это относиться с особой внимательностью и аккуратностью к соединительным элементам дымоходной трубы из нержавейки.

Вся конструкция должна укрепляться дополнительными элементами в виде хомутов. В том случае, если дымоход будет покупным, то все элементы должны идти в комплекте. Хомуты ставят на каждом стыке изделия – это примерно через каждые 1,5-2 метра.

Для того чтобы собрать дымоход из нержавейки необходимо учитывать множество нюансов. В том случае, если собственно опыта будет недостаточно, то необходимо воспользоваться советами профессионалов. Если же в окружении нет таких специалистов, тогда прежде чем собирать такую конструкцию нужно тщательно изучить представленный ниже видеоматериал.

Только в том случае, если сборка устройства будет сделана правильно, можно будет получить герметичный и надежный дымоход.

Как установить?

В соответствии с общими правила монтажа дымоходов из нержавеющей стали, производить установку следует снизу-вверх. Это означает, что сперва крепят ту часть дымохода, которая крепится к отопительному устройству и только после переходят к остальным элементам конструкции.

Затем производят фиксацию каждой из труб.

Они монтируются следующим образом: сторона меньшего диаметра крепится в трубу большего диаметра. Такой метод формирования конструкции позволит избежать попадание во внутреннюю полость дымохода влаги и грязи. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Внимание! Максимальная глубина области крепления – это 0,5 наружного диаметра трубы из нержавеющей стали.

Максимальный размер одного элемента «магистрали» не может превышать полутора метра.

На стыках изделия следует использовать хомуты из латуни или нержавейки. Для того, чтобы зафиксировать устройство следует использовать специальные кронштейны и болты с маркировкой М10 и М8.

Внимание! Все составляющие конструкции ни в коем случае не должны взаимодействовать с газовыми трубами и системой электропроводки.

Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства.

Для того чтобы максимально упростить весь процесс установки дымохода из нержавеющей стали, следует заранее подготовить проект-схему. Ко всему прочему такой чертеж позволить сориентировать владельца строения относительно габаритных размеров всей конструкции и определиться с количеством всех составляющих частей устройства.

Совет: приобретать материал следует на 30% больше, потому как в процессе установки будет тяжело отвлекаться от работы. Она требует собранности и внимательности.

В том случае, если какие-то элементы будут немного выше или длиннее – их можно будет немного сократить. Если же крепежный элемент по какой-то причине выйдет из строя, то не нужно будет бежать в магазин «за добавкой». Читайте обзор дымоходов из нержавеющей стали.

Для проведения монтажных работ в отношении дымоходов из нержавеющей стали, необходимо следовать инструкции и использовать высококачественные крепежные элементы. В том случае, если собственного опыта для установки такого дымохода недостаточно, то можно воспользоваться видеоматериалом, представленном ниже:

Установка дымохода из нержавейки с проходом через потолок и кровлю

По мнению опытных специалистов, в том случае если даже после изучения материала и советов мастеров уверенности в собственных силах не прибавилось, стоит воспользоваться услугами специалистов. Только так можно будет сэкономить собственное время и финансовые средства.

Требования к дымоходам для газовых котлов

Дымоход для котла должен соответствовать определенным характеристикам и нормам, в противном случае, скорей всего возникнут проблемы в последующем при использовании. Для примера, приведем основные правила для дымохода:

Уклон, который разрешается допускать, ни в коем случае, не должен превышать 30 градусов, не зависимо от расположения. Длина для боковых «отростков», не должна превышать допустимые значения, а именно 100 см. Запрещается намерено или произвольно изготавливать выступы, уступы в канале. Сечение расположенные поперек, запрещаются из-за нарушения системы отвода и пропуска тяги. Количество «тройников» не более трех. Допускается делать закругления, но, помните, что их радиус не должен быть ниже самого диаметра дымоходов. В поворотах лучше заранее предусмотреть установку специальных «контейнеров» для сбора конденсата, а также лючков для профилактики. В том случае, если для дымохода предпочли использовать канал не круглой формы, а скажем овальной или даже вытянутой прямоугольной, тогда ширина одной из сторон, не должна превышать ширину другой стороны в два раза. В самом низу канала обустраивается «капельник» и сборник влаги. Запрещены даже минимальные прогибы системы. Учитывайте тот факт, что при монтаже нескольких отрезков, они должны вставляться друг в друга не менее чем на 0,5 целых от исходного диаметра. Запрещены любые зазоры между. Обращайте внимание, что в местах, где требуется установить перекрытие или в стенах, запрещается пропускать не цельные отрезки. Соединение делается либо до, либо после прохода. Соединение обязательно должно быть плотным, используйте дополнительно специальные средства. Запомните еще один важный фактор, наклон дымохода по направлению к источнику тепла не может быть более 0,01 градуса. Не забывайте, что внутренние стенки должны быть максимально гладкими

Даже небольшие шероховатости создают препятствие для прохода копоти, которая впоследствии там скапливается. Учитывайте два правила: длина горизонтального участка для строений, которые еще на этапе возведения, должна быть не более 300 см., для домов уже построенных не более 600 см. Также запомните, что расстояние между трубой и материалом отделки, перекрытия, если оно горючие не должно быть более 250 мм. или 50 мм. если материал огнестойкий. В местах, где дымоотводящий канал требуется провести через перекрытие, делается качественная теплоизоляция.

Нормы по высоте

Требования к дымоходу при установке газового котла
Как видим, требования к каналам дымоходов для газовых котлов достаточно серьезные и ими пренебрегать не стоит. Кроме перечисленных пунктов, есть еще особенные нормы по устройству касающиеся высоты. Итак:

1. Если расстояние от выведенной трубы на крышу до конька более 300 см., значит, вы соблюли нормативные значения. Такое расположение допускается без увеличения высоты дымохода.
2. На едином уровне с коньком нужно устанавливать трубы, которые находятся на удалении более чем 150 см.
3. Если расстояние менее 150 см. вздымается на высоту до 50 см. от конька.

Кроме того, помните правило, если у крыши общая кровля и плоская, оголовок поднимается минимум на 50 см.

Как чистить?

Любой прибор требует хорошего отношения и ухода, то же самое касается и дымохода из нержавеющей стали.

Именно для того, чтобы можно было чистить устройство, в нижней его части устанавливают небольшую дверцу или так называемый стакан. Этот элемент можно будет снять и осуществить чистку внутренней поверхности труб. Читайте обзор видов дымохода для камина.

Грязь в системе – это образование пространства с высоким уровнем шероховатости, а это оказывает непосредственное влияние на функциональность устройства и на работу всей системы.

Еще для комфортного ухода за дымоходом из нержавеющей стали специально устанавливают зольник. В нем будут собираться твердые элементы сгорания.

На снимке монтаж дымохода из нержавейки.

Предварительный расчёт системы дымохода

Принципиальные схемы монтажа дымоходов из нержавейки

При планировании установки нержавеющего дымохода необходимо учесть несколько важных критериев, которые предусмотрены специальными основополагающими документами службы технического надзора:

1. Общая высота дымохода не может быть менее 5 м – для обеспечения нормальной тяги.

2 . Не допускается устройство горизонтальных участков более 1000 мм длиной.

3. В неотапливаемых помещениях либо на открытом пространстве (на улице) запрещена установка элементов, не имеющих собственной термоизоляции.

4. Особое внимание превышению среза дымохода над кровлей:

• Если крыша плоская – не менее 500 мм.
• Те же требования, если расстояние от трубы до конька скатной кровли менее 150 см.
• При расстоянии от 150 до 300 см – труба должна быть, как минимум, вровень с высотой конька.
• При больших расстояниях срез трубы не должен быть ниже линии в 10º от горизонта высоты конька.
• Бывают ситуации, когда к основному зданию пристроены другие строения. В этом случае высота трубы должна быть, как минимум , выше их верхнего уровня.

5. Если дымоход проходит через кровлю из горючих материалов, обязательным условием является установка искрогасителя.

6. Самые ответственные участки – проход через стены, перекрытия, кровлю, особенно, если они выполнены из горючих материалов. Если труба неизолированная ( одностенная ), то расстояние между ней и перекрытием должно быть не менее 1000 мм. Такое, собственно, не практикуется, но даже при толщине «сэндвича» 50 мм минимальный зазор должен быть 200 мм.

7. Не допускаются стыки труб в толще стен или перекрытий. Минимальное расстояние от пола, потолка, стены – 700 мм

8. При проходе дымохода даже через негорючую кровлю минимальный зазор между трубой и покрытием не может быть менее 130 мм.

9. Обязательно учитываются два основных правила:

• На горизонтальном или наклонном участке от от опительного прибора или печи трубы монтируются «по дыму», т.е . так, чтобы продукты сгорания свободно передвигались по внутреннему каналу. На практике это – трубы надевается на предыдущую от котла.
• На вертикальном участке дымохода все наоборот – монтаж идет «по конденсату», с тем расчётом, чтобы стекающая образовавшаяся влага «не имела шансов» попасть в утеплитель. Таким образом, каждый последующий участок трубы вставляется в нижестоящий.

10. Диаме тр тр убы ни в одном из своих сопряжений не может быть меньше, нежели штатный выходной патрубок отопительного прибора.

11. Общее количество поворотов дымохода, независимо от их угла – не более трех .

Дымоход может иметь внутреннюю схему расположения, с прохождением через помещения дома. В этом случае применяются либо термоизолированные сэндвич-трубы, либо сам дымоход может закрываться кирпичной кладкой.

Схема дымохода внутри помещения

В последнее время, с широким распространением двуслойных изолированных деталей, более популярной схемой стало внешнее его размещение, с креплением кронштейнами к наружной стене ,

Расположение дымохода снаружи на кронштейнах …

либо с монтажом специальной несущей конструкции из металлического профиля.

… или на специальной несущей конструкции.

Достоинства такого размещения очевидны – нет необходимости устраивать сложные термоизолированные проходы через межэтажные перекрытия и кровлю.

Прогорел дымоход из нержавейки, что делать?

Период эксплуатации дымохода из нержавеющей стали может продлиться несколько десятков лет.

Но, случаются и неприятности. К примеру, может прогореть одна из частей устройства. Проводить ремонт можно двумя способами:

полная замена элемента;местный ремонт.

Первый вариант предполагает замену участка трубы целиком, а вот второй вариант – подразумевают использование дополнительного строительного оборудования. При помощи сварки поврежденный участок ремонтируют. Следует усилить его более прочным металлом.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

• длительная эксплуатация;
• безукоризненная прочность стенок;
• простота монтажа;
• безопасность и увеличенная прочность;
• приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Видео

Смотрите на видео описание характеристик дымохода из нержавейки:

Дымоход из нержавейки. Как сделать?

Каждый должен помнить, что от качества монтажных работ зависит жизнь домочадцев. При неверной установке и сборки конструкции может возникнуть возгорание, что в последствии приведет к пожару. Нужно быть максимально осторожным и аккуратным.

Каталог: «Трубы и элементы дымоходов»

Теплопроизводящее оборудование на природном газе, жидком и твердом топливе — котлы, печи, камины — требует отведения дымовых газов.

Для это предназначены дымоходы, которые могут иметь разное исполнение — из кирпича или бетона; стальные, керамические, нержавеющие трубы для дымохода.Кирпичные дымоходы устраиваются для таких же кирпичных печей и каминов. По ряду причин для современных печей и каминов из металла, твердотопливных и газовых котлов более целесообразно монтировать дымоходы из металлических труб. Далее мы рассмотрим виды, преимущества и ассортимент труб для дымохода.

Когда правильно собрать дымоход «по конденсату», а когда «по дыму»?

В основном влага скапливается в местах сочленений дымоходной трубы. Здесь она наиболее опасна тем, что нарушает герметичность и целостность системы. Поэтому сборку дымоотводов «по конденсату» производят в большинстве случаев. Сборку «по дыму» применяют в банных печах. Но в последнее время вариант сборки «по дыму» используется все реже и реже.

Особенно важно правильно сделать сборку «по конденсату» для:

• Дымоходов газовых котлов. У них обильное образование водяных осадков из-за низкой температуры и сильной насыщенности паром дымовых газов.
• Печей и каминов, у которых дымоход проложен снаружи дома. В таком дымоходе зимой дымовые газы остывают быстрее и сильнее по сравнению с дымоходом, который идет внутри дома. Поэтому образуется больше конденсата.
• Любых топок с тлеющим горением.

Результат воздействия конденсата на трубу дымохода Вы можете увидеть на фото ниже.

Заполните свои данные и наш специалист свяжется с вами

Источник

Виды дымоходных труб из металла

Основными классифицирующими признаками металлических трубдля дымоходов являются материал изготовления и конструкция.

Материалом для дымоходов могут служить:

черная стальоцинкованная стальнержавейка

По конструкции дымоходы из труб различаются на:

Основными тенденциями на рынке отопительных котлов, печей, каминов является повышение их КПД, уменьшение отхода тепла наружу через дымоход.К такому оборудованию относятся пиролизные котлы, буллерьяны. Температура отходящих газов у них ниже, чем в традиционных твердотопливных котлах, что ведет к повышенному конденсатообразованию.

Образующийся конденсат содержит серную кислоту и другие химически активные вещества, поэтому специалисты рекомендуют устанавливать на них трубы для дымохода из нержавеющей стали.Отзывы на металлические дымоходные трубы, полученные как от продавцов, так и от монтажников, информируют, что стальные и оцинкованные служат недолго.Учитывая, минимальную толщину стенки (около 0,40 мм), такие трубы уже через год-два могут выйти из строя. Для долгосрочной службы лучше купить трубы для дымохода из нержавейки. Их преимущества:устойчивость к высокой температуре, огнеустойчивость 100% (более 500 град.

С)исключительная коррозионная устойчивость к разрушению конденсатом из дымовых газовгладкая поверхность способствует большей дымовой тяге и меньшему осаждению сажибыстро прогреваютсяширокий выбор комплектующих позволяют быстро смонтировать дымоход нужного диаметра и конструкциилегко обслуживаютсясмотрятся более эстетично, чем стальныелегкиеДвухстенные дымоходы представляют собой трубу в трубе между которыми проложен слой базальтовой изоляции. Они намного удобнее в монтаже, надежнее в работе, долговечнее, но и цена их соответствующая. Дабы удешевить стоимость дымохода можно купить одностенную трубу и обмотать ее слоем базальтовой изоляции, затем теплоустойчивой фольгой или стекловолокном.Для устройства дымоходов применяются трубы из специальной, кислотоустойчивой нержавейки с повышенным содержанием молибдена (например, AISI310S, AISI321).

Основные материалы

Материалами для установки вывода дыма из помещения часто становятся сэндвич — трубы. Их основное преимущество в том, что они являются пожаробезопасными.

Сама конструкция – это соединённые трубы и утеплитель выполняющий роль прослойки между ними. Для внутренней конструкции трубы используется нержавейка, для внешней — различные металлы включая латунь или медь.

Оцинкованный металл не применяют, поскольку влияние высоких и низких температур вызывает деформацию.

В качестве уплотнителя предпочтение отдаётся базальтовым волокнам или минеральной вате. Данные материалы отличаются высокими теплоизоляционными характеристиками.

Ассортимент фасонных частей, труб для дымохода из нержавейки

Производителями выпускается целый набор фасонных частей из нержавейки, которые позволяют собрать дымоход нужной конфигурации. По техническим характеристикам, правильному выбору можно проконсультироваться, узнать детальнее на kotlant.ua— у ведущего украинского производителя твердотопливных котлов. Ниже перечень и назначение элементов для дымохода из нержавеющих труб:

ТрубаТруба она и в Африке труба. Длины — 0,5, 1, 3 метра.Тройники 45 и 90 градПозволяют сделать отвод дымохода в сторону с соответствующим углом.Колено 45 и 90 град.Если нужно сменить направление.ПереходСлужит для перехода от меньшего диаметра к большему.ГрибокЗащищает дымоход от попадания сверху осадков. инородных предметов.ДефлекторЗащищает дымоход от осадков и увеличивает тягу.ОкапникПредотвращает попадание влаги в дымоход.КрызаК текущей политической ситуации в Украине никакого отношения не имеет.

Производится с разными углами. Позволяет пройти кровлю.РевизияПредназначена для проверки, чистки дымохода.Подставки (напольная, настенная)Являются опорой для дымохода.Лейка.Ставится в нижней точке. Служит для отвода конденсата и чистки.

В зависимости от мощности котлаили печи требуется определенный диаметр дымоходной трубы. Они выпускаются:

от 100мм до 160мм с шагом 10ммот 160мм до 220 мм с шагом 20 мм250мм300мм

Это важно!

Монтаж котла и дымохода должны выполняться в соответствии с требованиями норм и лучше доверить это мероприятие специалистам. Если решено делать самостоятельно — жестко соблюдайте инструкции к приобретенному оборудованию. Отопительные котлы и печи — объект повышенной опасности!

Дымоходы – дымопроводы из кирпича существуют с давних времён – с появления первых печей и каминов, выложенных из кирпича. Одним из недостатков этих дымопроводов является форма их сечения – прямоугольная.

Наличие углов ухудшает обтекание дымопровода газами от сгорания дров, что уменьшает тягу. Однако самым главным недостатком кирпичного дымохода является его медленный прогрев, что приводит к появлению конденсата. В результате получается кислый коктейль на основе воды и сажи, который проникает в кирпич и соединительные швы, уменьшая прочность и разрушая дымоход.

Основные технические характеристики дымохода

Диаметр

Как правило производители теплогенерирующих устройств в инструкциях прописывают рекомендуемый диаметр дымохода. Данный параметр напрямую зависит от силы тяги. А она уже определяется высотой, зависимость прямо пропорциональна. Основное требование: диаметр не может быть уже диаметра патрубка печи, это запрещено.

Высота

Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Если кровля имеет плоскую конструкцию, то высота над кровлей составляет минимум 50 см. На скатных кровлях, в случае расположения дымохода на расстоянии от конька до 1,5 м, высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если он расположен в пределах 1,5–3 метров — высота не может быть ниже конька или парапета. Когда конструкция находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

Материал

На сегодняшний день у потребителя есть много вариантов при выборе системы дымоотведения:

• классический вариант труб, выложенных из кирпича;
• аналоги из керамики;
• модульные дымоходы из нержавеющей стали, ставшие популярными относительно недавно, но уже успевшие зарекомендовать себя как простое и вместе с тем надежное устройство.

Особенности дымоходов из нержавеющей стали

Появление дымоходов из нержавеющей стали намного упростило как сами задачи сооружения и монтажа печей и каминов, так и их эксплуатацию.

Теперь можно купить секции дымоходаи своими руками его собрать, соединив детали в единую конструкцию,что по силам почти каждому домовладельцу. Однако здесь есть свои особенности, хорошо известные профессионалам, и на которые следует обратить внимание, если решаешься на сборку дымохода из отдельных секций самостоятельно. Предварительно не помешает найти и посмотреть видео о том, как своими руками сделать монтаж секций и правильно установить дымоходиз нержавеющей стали.<span class=”mce_SELRES_start”>&#xFEFF;</span>

К сожалению, изготовить своими руками секции дымохода из нержавеющей стали, скорее всего, не получится. Их производство включает большое количество специальных станков.

Особенносложен монтаж и сварка швов на секциях. Также весьма сложно не в условиях производства качественно сделать вальцовку по окружности. Поэтому своими руками качественно можно выполнить только монтаж дымохода, следуя видео инструкциям.

Что такое сэндвич: сборка дымохода

Сборка дымохода начинается снизу.Первой после печки или камина устанавливается секция с задвижкой, позволяющая перекрывать дымоход полностью или создавать тягу заданной силы. Далее устанавливается либо одиночная секция из одной трубы, либо труба-сэндвич – двух контурный дымоход.Одиночная труба может добавить гораздо больше тепла, но только в том случае, если при этом не произойдёт порчи покрытий на потолке и стене вблизи трубы, где будет скапливаться перегретый воздух.

Чтобы перегрева не происходило, применяется труба-сэндвич. Она обязательна при пересечении этажных перекрытий и крыши. При этом используется проходная косая накладка – фланец, закрепляемая на крыше.

Труба-сэндвич из нержавеющей стали включает несколько деталей:

Гильзу – наружную часть, которая обычно изготавливается из листа толщиной 0,5 мм.

способом роликовой сварки, когда края свёрнутого листа ложатся внахлёст.Набивку – слой термоизоляции, специальная минеральная вата,например, PAROC для набивки сэндвичей.Внутреннюю трубу дымопровода, коаксиально расположенная относительно гильзы, обычно изготовленную из листа толщиной 0,8 – 1 мм.,способом специальной сварки с заполнением шва припоем, когда края свёрнутого листа ложатся встык, а широкая часть трубы не имеет вальцовки по окружности;Заглушки, установленные по концам гильзы и внутренней трубы, изготовленные из спрессованной набивки. Они центрируют обе трубы и удерживают термоизоляцию. Для того чтобы скрыть набивку от внешних воздействий, на гильзу с каждой стороны надевается стакан.

Наиболее низкой ценой отличаются трубы из нержавеющейстали марки 430.В такой стали нет присадок, существенно удорожающих материал.

Присадки в той или иной степени усиливают антикоррозионные свойства нержавейки, которые могут быть полезны против конденсата, образующегося внутри трубы. Однако при этом цена трубы возрастает примерно в полтора раза. Кроме материала, на цену трубы влияет статус производителя на мировом рынке.

Но ни болеедорогие маркистали, ни именитые бренды не дают реально ощутимых преимуществ для дымоходов из нержавейки. Изделия отечественных предприятий также будут служить надёжно и долго. Поэтому имеет смысл приобретать дымоходы из нержавеющей стали отечественного производства.

Следует обратить внимание на то, что если труба гнётся рукой, она предназначена для:

использования в качестве гильзы;использования в печах, в которых топливом является газ.

Для наглядности и лучшего понимания устройства сэндвича правильно будет найти и посмотреть соответствующее видео. Просмотр видео также поможет установке сэндвича и монтажу сопутствующих принадлежностей при пересечении перекрытий и крыши.

Монтаж стального нержавеющего дымохода

Детали для сборки нержавеющего дымохода весьма разнообразны, поэтому конфигурация канала может быть любой без вреда для силы тяги и рабочего процесса в печи. Довольно часто элементом дымоотвода становится гофрированная труба и несколько колен, помогающих избежать глобальной реконструкции стен.

Инструкция по сборке дымового канала

Дымоход из нержавеющей стали устанавливают следующим образом:

На бумаге создают набросок конструкции, в котором отражают предполагаемую конфигурацию дымового канала. Затем выполняют разметку стен, указывая, где именно будет прикреплена труба. По результатам этой работы определяются с длиной конструкции и находят все детали, в том числе поворотные элементы для соединения отрезков труб. При этом не забывают о фрагменте дымохода, выходящем на крышу дома. Он должен немного подниматься над уровнем конька кровли.

Схема позволит понять, сколько и каких труб понадобится для сборки дымохода

Сборку дымохода осуществляют «по конденсату», вставляя верхний элемент в нижний

Стыки, усиленные хомутами, не пропускают внутрь трубы холодный воздух

Правила установки нержавеющей трубы

Монтаж конструкции следует выполнять, руководствуясь следующими правилами:

• горизонтальные элементы и колена нельзя устанавливать в местах, где они будут тесно контактировать с электрическими проводами и газовыми трубами;
• элементы дымохода запрещается соединять в месте прохождения конструкции сквозь стену;
• фрагменты трубы, расположенные по горизонтали, нельзя делать длинными (допустимый предел — 1 м);
• направление дымохода разрешается менять не более трёх раз;

Горизонтальный участок дымохода может иметь длину не более метра, иначе дыму будет сложно подняться вверх

В месте прохода через потолочные перекрытия вырезают отверстие, которое потом закладывается негорючими материалами

Важные принципы монтажа дымоотвода

Желая сделать работу дымохода эффективной, стоит прислушаться к некоторым рекомендациям. Во многом они касаются использования гофрированной трубы. Её можно монтировать как в доме, так и за его пределами, но лучшим местом для размещения такого изделия считается переход от патрубка печи к главному каналу.

Советы мастеров не обходят стороной и форму отверстия под трубу. Его лучше делать прямоугольным или эллипсовидным. Дырка в крыше должна находиться там, где дымовой канал смог бы пройти по центру между балками потолка и элементами несущей конструкции крыши.

Чаще всего под трубу дымохода создают прямоугольное отверстие, так как его проще вырезать и заделывать

Монтаж дымовой трубы из нержавеющей стали подразумевает обязательное проведение работ по гидроизоляции конструкции. Это важно, ведь верхний участок трубы, не защищённый от сырости, может стать виновником просачивания влаги на пол чердака.

Канал для выведения дыма, сделанный из нержавеющих стальных труб, хорошо справляется с возложенными на него функциями. Монтаж этой конструкции покажется простым, как лёгкая математическая задача, если знать тонкости процесса и учитывать советы мастеров.

Правильный монтаж дымохода

Монтаж дымохода из нержавеющей стали необходимовыполнять в перчатках, так как края труб очень острые и можно легко повредить кожу. Для соединения рекомендуется использовать чёрный печной герметик,рассчитанный на температуру 1500 градусов по Цельсию. Он придаёт жёсткость и прочность дымоходу.

Если дымоход делается не разборным, герметик наносится на край внутренней части соединения. Если планируется разбирать дымоход, трубы сначала соединяются, а затем на края стыка наносится герметик, который при разборке либо растворяется, либо скалывается. Для дополнительной надёжности на стыки секций можно установитьхомуты,стягивающие место соединения с помощью винтов.

Часто при монтаже дымоходов своими руками допускается принципиальная ошибка. Поэтому необходимо соблюдать такое правило:

Вертикальная труба устанавливается тонким концом вниз, что необходимо для стекания конденсата внутри трубы без протекания в местах соединения труб.

Особенно важно правильно собрать своими руками трубы в бане или сауне.Растопка печи, особенно в зимнее время, здесь начинается, как в не обогреваемом помещении, при температуре почти равной наружной.

Процесс нагрева печи сопровождается появлением большого количества конденсатана металлических поверхностях дымохода. Конденсат, содержащий вредные для здоровья вещества, будет просачиваться через неправильно соединённые секции даже при наличии соединения на герметике. Герметик затвердевает и со временем трескается, а конденсат способствует увеличению трещин.Поэтому, при неправильном расположении секций дымохода своими руками в сауне или бане конденсат будет выступать из трещин и испаряться, причиняя вред здоровью людей, находящихся в помещении.

Кирпичный дымоход или же его аналог из нержавейки – одна из важнейших деталей отопительной системы.

От качества его сборки будет зависеть качество и безопасность работы всей вентиляционной системы. Если раньше для того, чтобы установить такую деталь, людям приходилось обращаться к профессионалам, собирающим печь, то сегодня оборудовать дымоходом дачу или же загородный дом можно без посторонней помощи. Чтобы вы могли легко и быстро справиться с этой задачей, давайте разберем, как правильно установить дымоход.

Как правильно выполнить монтаж дымохода в частном доме?

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Методы сборки дымохода из нержавейки

Существуют два основных подхода к сборке дымохода под газовый или твердотопливный котел либо дровяную печь: по конденсату и по дыму. Они имеют существенные отличия:

Вид сборкиПо дымуПо конденсатуКогда используетсяПри наличии в системе тройникаЕсли в системе нет нуждыустанавливать тройникОсобенности сборки дымоходаДо тройника каждая часть надеваетсяраструбом на предыдущую, а послетройника каждая часть устанавливаетсяв раструб предыдущейКаждая последующая частьдымохода устанавливаетсяв раструб предыдущей части

Если вы испытываете сомнения в том, какой именно вид сборки стоит выбирать, необходимо обратиться к специалистам в этой отрасли за консультацией.

Как устроен дымоход

Дымоотвод для газового котла состоит из нескольких основных частей:

• Труба для вывода дыма;
• Переходник, соединяющий трубу с патрубком котла;
• Патрубок для перехода канала через стену или крышу здания;
• Крепежные элементы;
• Тройник со штуцером, необходимы для слива конденсата;
• Конденсатосборник;
• Отводы.

Подчеркну — это основные составляющие. Комплектация может меняться в зависимости от сложности конструкции дымоотвода и от материалов, из которых он изготовлен.

Пошаговая сборка дымохода

Разобраться, как правильно собрать дымоход, не сложно. Первое, что нужно сделать для этого – проверить комплектацию конструкции. В нее должны войти:

внутренняя труба;наружная труба;негорючее волокно.

Обратите внимание: все сэндвич детали имеют растянутую часть “раструб”, также называемый плюсом, а также ровную – “минус”. Это важно учитывать при сборке.

Убедившись в том, что все необходимые детали у вас есть, вы можете приступить к сборке. Для этого нужно:

Снять защитные пленки с деталей. Если вы это не сделаете, конструкция не будет работать.Соединить между собой комплектующие дымохода по типу сборки.Проверить прочность соединений и герметичность дымохода.

Если никаких проблем не выявлено, конструкция может быть подключена к другим элементам системы отопления.

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

Для монтажа дымохода понадобится следующие детали:

• Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
• Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
• Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
• Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
• Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
• Оголовок (дефлектор) на верх трубы.
• Хомуты обжимные для укрепления соединений.
• Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
• Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
• Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
• Термостойкий герметик для обработки стыков.
• Опорные кронштейны для установки и фиксации дымохода.

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.
