Как перенести полотенцесушитель на другую стену: водяной и электрический (видео)

Перенос полотенцесушителя осуществляется при проведении ремонта или при перепланировке ванной комнаты либо совмещенного санузла. В некоторых домах труба является частью отопительной системы, и тогда потребуется согласовать процедуру переноса с управляющей компанией. В остальных случаях для выполнения работ не нужно получать разрешения.

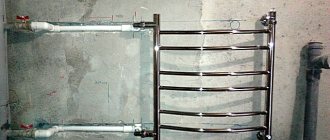

Перенос полотенцесушителя при ремонте.

Нормы и требования к переносу полотенцесушителя

Требования к месту установки и самому оборудованию:

1. Перегородка, на которую предполагается перенести нагреватель, не должна являться смежной с жилыми комнатами или гостиной.
2. Не рекомендуется перемещать полотенцесушитель на большое расстояние, поскольку дополнительные трубы снижают напор воды.
3. Используемые для коммутации стальные или металлопластиковые магистрали должны выдерживать повышенную температуру и увеличенное давление воды.
4. Корпус полотенцесушителя не должен иметь сварных швов, способных разрушиться при резкой подаче воды (гидравлический удар).

При установке электрического нагревателя учитывается потребляемая мощность, которая не должна превышать допустимую нагрузку для существующей цепи питания. Если оборудование отличается повышенной мощностью, то потребуется организация отдельной ветви питания, оборудованной защитными элементами. Корпус розетки подбирают по силе тока в цепи, от которой зависит степень нагрева контактов и диэлектрического сердечника. При ошибочном подборе происходит перегрев и возгорание розетки, сопровождаемое коротким замыканием.

Трубы нельзя размещать слишком далеко друг от друга.

Перенос водяного полотенцесушителя, какие сложности возникают

Во — первых могут возникнуть юридические проблемы с разрешением на перенос, во – вторых при переносе водяного аппарата, могут возникнуть проблемы с нагрузкой новой конструкции на систему водоснабжения дома.

Все остальные трудности являются не серьезными по сравнению с первыми двумя.

Перед началом переноса нужно обязательно отключить подающий стояк. Самостоятельно это делать не рекомендуется, лучше доверить это профессиональному сантехнику.

Обычно водяные устройства не имеют системы регулирования теплоты, но можно установить на него шаровый кран, что позволит регулировать нагрев установки.

В случае если произвели перенос установки и не согласовали с жилинспекцией, то вас привлекут к административной ответственности. Дело может дойти до суда, и вам придется понести наказание или отделаться штрафом на кругленькую сумму.

Посмотрите видео, интересный и безопасный вариант подключения полотенцесушителя:

С кем согласуются работы

Перед тем как перенести полотенцесушитель, необходимо определиться с принципом нагрева воды. Если в конструкции используется спираль с электрическим нагревом, то согласование работ не требуется (нагреватель не подключается к водопроводным линиям). К месту установки прокладывается кабель питания с автоматическим предохранителем, при монтаже соблюдаются правила техники безопасности. Если нагревательный прибор подсоединяется к трубе горячего водоснабжения или отопления, то нужно получить одобрение на перенос в управляющей компании.

Список документов, которые требуются для оформления разрешения:

• документ, удостоверяющий личность заявителя;
• свидетельство, подтверждающее право собственности;
• заявление в свободной форме, в котором указан перечень работ;
• технический паспорт квартиры;
• заключение экспертной комиссии, подтверждающее возможность проведения перепланировки.

Техпаспорт квартиры.

Заключение на перенос стояка оформляется сотрудниками жилищной инспекции на основе проекта перепланировки квартиры. В ряде населенных пунктов РФ документы выдаются управляющей компанией на основе заявления собственника. Узаконенная процедура перемещения водяного полотенцесушителя снимает с собственника квартиры риски, связанные с нарушением нормальной работы системы отопления или горячего водоснабжения.

Как подготовиться к переносу

Для переноса нагревателя на другую стену потребуются:

• электрическая дрель или перфоратор;
• бур или сверла для работы по бетону;
• гаечные ключи;
• строительный уровень;
• рулетка или карандаш;
• оборудование для монтажа водопроводных труб (сварочный аппарат или установка для пайки элементов из полипропилена);
• материалы для соединения и герметизации магистралей;
• тестовый прибор (в случае подключения электрического устройства).

Перфоратор понадобится для работы.
Если предполагается установка нагревателя с электрической спиралью, то к точке монтажа выносится розетка питания. Кабель проводится под отделочными материалами (например, кафельной плиткой), допускается крепление проводов в пластиковых коробах, расположенных поверх финишной отделки стен. Для коммутации используется кабель серии ВВГ-Нг, оснащенный жилой заземления. Сечение проводников подбирается по мощности нагревательного прибора.

Общие рекомендации и правила

При монтаже полотенцесушителя учитываются стандарты, описанные в нормативах СНиП:

1. Верхняя перекладина нагревательного прибора располагается на высоте, досягаемой рукой взрослого человека. Рекомендуется размещать секции нагревателя на высотах от 900 до 1700 мм (значение нижнего порога зависит от конфигурации изделия).
2. Если производится монтаж U-образного элемента, то нижнее колено располагается на высоте не менее 1100 мм от напольного покрытия.
3. При установке нагревателя М-образной конфигурации расстояние от пола до нижней секции не должно быть менее 900 мм.
4. Металлический корпус теплообменника, изготовленный из стали, должен выдерживать давление не менее 7,5 атм. Напор воды в магистралях зависит от этажности здания и расстояния от дома до насосной станции или котельной. Следует учитывать, что в ночное время давление возрастает из-за пониженного расхода воды жильцами.
5. При подборе сушилки для полотенец учитывается размер ванной комнаты. Для помещений с уменьшенными габаритами требуется нагреватель с небольшими габаритами (например, модели с U- или S-образной конфигурацией). Диаметр нагревательного элемента должен соответствовать габаритам магистралей водоснабжения.
6. Рекомендуется обеспечить зазор между магистралями и стеной в пределах от 35 до 55 мм. Подводящий трубопровод обустраивается под наклоном 2-3°, обеспечивающим автоматическое удаление воздушных или паровых пробок.

М-образный нагреватель.

Как выбрать полотенцесушитель

При выборе установки стоит обратить внимание на импортные устройства.

Модели, изготовленные в Германии и Чехии, пользуются спросом на рынке, они более качественнее, чем от отечественного производителя.

При выборе особое внимание следует уделять бесшовным моделям.

При выборе учитываем, что оптимальный вариант – изделие из нержавеющей стали или более дорогостоящее — из латуни.

Но в случае если вы живете в загородном доме или коттедже, доверить обогрев и сушку полотенец, стоит моделям из черного металла или латуни. При хорошем качестве такое устройство прослужит больше двадцати лет.

Посмотрим видео о том, как выбрать лучшую модель:

Перенос сушилки на другую стену

Сушилки для полотенец разделяются на категории по способу нагрева поверхности:

• протекающей внутри магистрали горячей водой;
• при помощи масла, разогреваемого подключенной к электрической сети спиралью.

Водяная разновидность

Жидкостные полотенцесушители подсоединяются к водопроводным линиям или магистралям отопления. Если в квартире имеется централизованное горячее водоснабжение, то рекомендуется врезать нагреватель в разрыв труб. При использовании контура отопления невозможно круглогодичное использование полотенцесушителя. Также следует учитывать, что в случае повреждения элемента в зимнее время требуется отключение стояка отопления во всем здании.

Для установки водяного нагревателя необходимо:

1. Определить новые точки крепления оборудования и произвести разметку стены в соответствии с габаритами сушилки.
2. Отключить подачу воды в квартире или доме. Рекомендуется предварительно уведомить соседей о временном отключении водоснабжения (например, поместив объявление на двери в подъезд или в кабине лифта).
3. Обрезать при помощи шлифовального круга трубы или отвернуть крепежные фланцы (зависит от состояния резьбовых соединений).
4. Отвернуть винты, удерживающие кронштейны крепления нагревателя к стене. Отверстия в плитке заделать цементным раствором или закрыть декоративными элементами.
5. Проложить магистрали к месту установки оборудования. Если используются стальные элементы, то детали следует соединить контактной сваркой или специальными резьбовыми муфтами, точки соединения уплотняются паклей или синтетической лентой. Пластиковые магистрали необходимо соединить пайкой с помощью специального приспособления. В каналах подвода и отвода жидкости предусматриваются шаровые краны, перед вентилями имеется перемычка (байпас), позволяющая сохранить циркуляцию воды при отключении сушилки для полотенец.
6. Подсоединить узел полотенцесушителя муфтами, для коммутации металлической магистрали к пластиковым трубам используется специальный соединитель типа «американка». Муфта накручивается на резьбу, имеющуюся на полотенцесушителе, а затем припаивается к магистралям из полипропилена.
7. Установить крепежные кронштейны, которые требуется зафиксировать на поверхности стены дюбелями и шурупами. Для сверления отверстий использовать электрическую дрель или перфоратор.
8. Подать воду в магистрали и убедиться в отсутствии течей. При обнаружении капель воды следует повторно выполнить соединение элементов.
9. Закрыть водопроводные магистрали декоративным коробом, в котором предусматриваются ревизионные люки (например, для доступа к вентилям). Если в помещении производится ремонт, то трубы заделываются в стены и закрываются кафелем.

Электрический тип полотенцесушителя

Электрический полотенцесушитель не подсоединяется к системе водоснабжения, что упрощает процедуру переноса. Поскольку оборудование подключается к сети переменного тока напряжением 220 В, то точка монтажа располагается на удалении не менее 600 мм от смесителей или душевых леек. На стене монтируется розетка с влагозащищенным корпусом, оборудованная контактами заземления. В цепи питания предусматриваются автоматический предохранитель и защита УЗО.

Электрический полотенцесушитель.

Алгоритм действий при монтаже электрического полотенцесушителя:

1. Снять нагреватель со старого места, отверстия в перегородке заделать декоративными заглушками или заполнить затиркой для плитки.
2. Разметить точки крепления на поверхности стены. Рекомендуется монтировать нагреватель на расстоянии не менее 950 мм от поверхности пола и на удалении 750 мм от кромок мебели, установленной в ванной комнате.
3. Просверлить отверстия; для обработки кафельной плитки используется специальное сверло с твердосплавным наконечником.
4. Установить в каналы пластиковые дюбели, а затем прикрутить крепления нагревательного оборудования винтами.
5. Подключить питание и проверить работоспособность нагревателя при разных режимах работы. Не допускается эксплуатация оборудования с текущим корпусом или с неисправным регулятором температуры.

Технические нюансы переноса

Потребность перенести полотенцесушитель внутри ванной возникает в нескольких случаях:

• объединение ванны с туалетом со сносом перегородки между ними;

• неудобное расположение отопительного прибора по умолчанию;

• перенос сантехники, мебели внутри санузла.

В первом случае необходимо получить разрешение на перепланировку в жилищном управлении. После демонтажа перегородки стояк нужно отодвигать к любой из оставшихся стен нового помещения из его центра. В двух других случаях стояк остается на своем месте, на соседнюю или противоположную стену переносится регистр «полотенчика».

От схемы подключения зависит работоспособность обогревательного прибора и качество дизайна ванной комнаты. Правильный выбор материала труб является залогом безопасности, долговременного ресурса, обеспечения ремонтопригодности системы.

Стояк

После обрушения перегородки между ванной и туалетом с целью объединения двух комнат, в совмещенный санузел стояк должен быть перенесен к оставшейся существующей стене. Это самый сложный вариант ремонта из-за следующих нюансов:

• у нижних/верхних соседей стояк остается на месте;
• для смещения используются отводы;
• нижний отвод необходимо утопить в нижней плите перекрытия, а горизонтальную линию вмуровать в стяжку;
• верхний отвод можно разместить под верхней плитой перекрытия, не утапливая его;

• в этом случае в совмещенном санузле придется сооружать подвесной панельный, реечный потолок, изготавливать конструкцию из гипсокартона или использовать натяжное полотно ПВХ.

В этом варианте рекомендуется использовать ПС классической конфигурации – U-образный или W-образный. В «лесенках» возможны проблемы с циркуляцией из-за возросших гидравлических потерь в многочисленных отводах/ответвлениях.

Для П-образных и М-образных регистров требования менее жесткие. Например, во вторичном фонде недвижимости («хрущевки», «брежневки», «сталинки») такие обогревательные приборы монтировались на стояк без байпаса.

В настоящее время байпас является обязательной частью стояка для подключения полотенцесушителя. То есть, обогревательный элемент врезается тройниками в стояк параллельно. Для ПС типа «лесенка» с большими гидравлическими потерями внутри них, байпасная часть стояка делается зауженной – на один типоразмер меньше.

В этом случае гидравлические потери возникают в самом стояке, теплоноситель легче заходит в контур полотенцесушителя. Обеспечивается нормальная циркуляция.

Некоторые модели полотенцесушителей оснащаются собственным байпасом. Однако для удобства обслуживания прибора во время эксплуатации перед ним устанавливаются краны или вентили. Поэтому байпас в данном случае не удовлетворяет требованиям нормативов СП и СНиП.

Схема подключения

Основными требованиями для обеспечения нормальной циркуляции теплоносителя в смещенном полотенцесушителе являются:

• верхняя врезка в стояк должна быть расположена выше любого верхнего элемента «полотенчика»;
• нижняя врезка в стояк должна быть ниже нижнего элемента полотенцесушителя;
• трассы горизонтальных линий подачи и обратки между стояком и ПС должны быть прямыми.

Это обеспечит отсутствие «воздушных карманов», обогревательный прибор будет нормально запускаться в работу без воздушных пробок после слива из системы воды, и последующего ее наполнения теплоносителем.

Не следует прятать горизонтальные линии при переносе ПС под ванной, вмуровывать их в стяжку.

Важно: В постановлении Правительства за номером 508, в пунктах 10.3 и 10.11 первого приложения горизонтальные штробы в несущих стенах запрещены категорически. Поэтому разводку придется прятать за фальш-панелями из гипсокартона. Однако в санузлах обычно используются перегородки, в которых штробление разрешается.

Материал труб

Основных проблем при выборе материала труб две:

• по умолчанию все стояки полотенцесушителей в новостройках и квартирах вторичного фонда оснащаются системами заземления;

Техника безопасности

При установке сушилки с электрическим подогревателем необходимо обеспечить безопасную работу оборудования:

• проводка скрывается в стене или в коробах;
• точки соединения контактов защищаются изоляционными материалами;
• в цепи питания предусматривается устройство защитного отключения;
• розетка оборудуется линией заземления, к которой подключается металлический корпус полотенцесушителя.

Розетка должна быть защищена.
Корпус розетки должен соответствовать нормативам защиты IP4 или IP65. Конструкция не позволяет проникать во внутренние полости пыли и брызгам воды, но при попадании струи жидкости происходит короткое замыкание. Рекомендуется вынести розетку в зону, недосягаемую для воды (например, под потолок ванной комнаты).
