Полотенцесушитель не греет нет циркуляции: 3 причины отвечающие за поломку

Наличие в ванной комнате или совмещённом санузле полотенцесушителя – очень удобная «опция». И тому есть целый перечень объяснений. Прежде всего, в этом помещении традиционно повышенная влажность, то есть после принятия водных процедур полотенца будут просыхать дольше, если не создать для этого особых условий. Следующий довод — ванные чаще всего не имеют собственных обогревательных приборов (радиаторов), и функция подогрева воздуха также возлагается на полотенцесушитель. Наконец, после принятия ванны или душа, особенно в холодное время года, намного приятнее пользоваться теплыми полотенцами, одеть нагретый банный халат. Такие удобства также предоставляет этот нехитрый, в принципе, прибор.

Подключение полотенцесушителя к стояку горячей воды схема

Сам то по себе полотенцесушитель чаще всего и впрямь не поражает сложностью конструкции. По сути, это причудливо изогнутая труба или сочетание нескольких труб, объединённых гидравлически. Но вот подключение такого прибора порой таит «сюрпризы» — после монтажа и запуска вокруг оказывается, что трубки или петли не прогреваются полностью, а иногда прибор и вовсе отказывается работать. Почему?

Давайте разберёмся в этом. Тема сегодняшнего разговора — подключение полотенцесушителя к стояку горячей воды схема – какая станет оптимальной, какая – сомнительной, а какой следует однозначно избегать.

Немного общей информации о подключении полотенцесушителей

Сразу оговоримся, что современные полотенцесушители могут быть рассчитаны на подключение к системе отопления (централизованной или автономной), к трубам горячего водоснабжения (ГВС). Набирают популярность электрические модели. Можно приобрести и универсальный прибор, который в период отопительного сезона будет работать «по воде», а в теплое время года – от электросети.

Но так как тема нашей статьи сегодня – подключение именно к трубам ГВС, на этом и остановимся.

Полотенцесушители являлись обязательным предметом интерьера ванной или сантехнического совмещенного узла большинства серий многоэтажных домов, массово возводимых по всей стране во второй половине прошлого века. Правда, это были, как правило, не какие-то оригинальные, удобные в пользовании и радующие глаз приборы. Чаще всего дело ограничивалось изогнутым участком трубы, U-образной или, реже М-образной формы.

Знакомые, наверное, каждому «казенные», то есть устанавливаемые когда-то в каждую квартиру «по умолчанию» полотенцесушители — U и М-образной формы.

По сути, они представляли собой участок стояка горячего водоснабжения, в котором по правилам поддерживалась постоянная циркуляция воды. Сразу обратите внимание на нюанс сама петля изготовлены аз трубы, имеющей диаметр больше, чем на стояке (как минимум – равный). Это – неспроста: тем самым добивались минимизации гидравлического сопротивления, которое на криволинейных и тем более – петлеобразных участках всегда больше, нежели на прямых.

Чаще всего сушилки устанавливались на нисходящей трубе, то есть с потоком, направленным сверху вниз. Соображения те, что потребитель получает горячую воду требуемой температуры, независимо от того, на каком этаже он проживает. А уже затем, при обратном движении, был допустим и дополнительный отбор тепла для работы полотенцесушителей и обогрева ванных комнат. Однако, подобные соображения иногда игнорировались, то есть можно было встретить эти приборы и на восходящей трубе. Иногда свою лепту в эту «анархию» вносили и хозяева квартир.

Так что для правильной установки полотенцесушителя хозяину квартиры так или иначе необходимо будет уточнить, к какой трубе, восходящей или нисходящей, стояка горячего водоснабжения его придётся подключать. Это порой серьезно влияет на выбор схемы.

Понятно, что те самые старые полотенцесушители уже изжили себя и физически и, так сказать, морально. Вполне законно желание хозяев квартир сменить их на что-то более современное, хорошо вписывающееся в интерьер ванной и отличающейся повышенной эффективностью в работе. Благо, недостатка в предложении в наше время – нет.

Понятно желание хозяев уйти от «скучных форм», установить современный красивые и эффективные в работе модели полотенцесушителей. Но монтаж новинки не должен сказываться на работоспособности всего стояка ГВС, а такое – случается…

И вот тут порой, начинаются казусы. Врезанный самостоятельно или неопытным мастером, слабо разбирающимся в законах гидравлики, полотенцесушитель вдруг отказывается полноценно работать. Больше всего хлопот в этом вопросе приносят модели тира «лесенка». Мало того, раз сушилка устанавливается на общий стояк ГВС – проблема с подачей горячей воды начинает распространяться на соседей. Все оттого, что нарушается сбалансированность всей системы, ухудшается или даже полностью прекращается циркуляция в стояке.

Понятно, что это становится как минимум причиной постоянных скандалов и разбирательств. Но дело может окончиться и более серьезными последствиями, вплоть до применения штрафных санкций.

Поэтому и стоит внимательно заранее посмотреть, разобраться — какая схема в конкретных условиях, с учетом особенностей стояка, выбранной модели и пожеланий хозяев по ее установке, будет оптимальной. А какая, наоборот, станет или причиной вечных проблем, или вовсе не работоспособной.

Сложности с установкой – одна из причин, по которой сейчас все чаще покупатели делают выбор в пользу электрических полотенцесушителей. Которым требуется лишь незамысловатый монтаж и розетка для работы. По нашему мнению, лучшие полотенцесушители 2020 года предлагает французская компания Atlantic. За счет массовости этот европейский производитель выпускает люксовые модели полотенцесушителей по цене примерно в 10 раз ниже аналогов. При этом разработкой дизайна аппаратов Atlantic занимается подразделение компании в Италии. То есть покупатель получает дизайнерские полотенцесушители от итальянских «кутюрье».

Модель Atlantic оснащена максимальным набором возможностей современных полотенцесушителей

Цены начинаются всего от 8 400 рублей, причем даже за такую сумму вы получаете модель мощностью 300 Вт (также доступны варианты 300, 500, 750 Вт). Этого достаточно, в том числе для полноценного обогрева ванной площадью до 3 квадратных метров. Российская модель аналогичной мощности обойдется от 20 000 рублей, европейская – около 80-100 тысяч рублей. Причём модели такой же мощности с трубчатыми перекладинами просто не способны быстро высушить полотенце, в связи с недостаточной площадью теплоотдачи.

Любая модель Atlantic оснащена максимальным набором возможностей современных полотенцесушителей. В частности, можно задать автоматическое поддержание температуры в ванной на определенном уровне. Или запуск на 2 часа каждый день в определенное время. Этого хватает, чтобы прогреть ванную, принять душ в теплом помещении и высушить полотенце. В результате существенно снижаются затраты на электроэнергию, ежемесячная плата не превышает 200-300 рублей. На настоящий момент на российском рынке полотенцесушителей просто нет аналогов с подобным функционалом.

Начнем с самого простого.

Полотенцесушитель и система отопления

Полотенцесушитель предназначен для создания комфортного микроклимата, для снижения влажности, для ускорения высыхания воздуха и поверхностей в ванной комнате. Повышенная влажность, которая создается в ванной комнате в силу назначения этого помещения, способствует возникновению плесени, грибков, которые могут причинять вред здоровью человека. Для снижения риска возникновения плесени необходимо тщательно просушивать помещение, и именно для этого и предназначены полотенцесушители.

Немаловажно отметить, что полотенцесушитель должен работать и в отопительный, и межотопительный периоды, и именно поэтому он подключается не к системе отопления, а к системе горячего водоснабжения. То есть, несмотря на то, что полотенцесушитель по своей сути является отопительным прибором и излучает тепло, потребляемое именно на обогрев помещения, полотенцесушитель не относится к системе отопления и технически входит в систему горячего водоснабжения.

Юридически полотенцесушитель также является элементом системы горячего водоснабжения МКД и не относится к системе отопления. При этом площадь ванной комнаты, которую фактически можно признать отапливаемой полотенцесушителем, входит в площадь помещения, используемую при расчете стоимости коммунальной услуги по отоплению. То есть, законом установлено, что ванная комната, как и все прочие части жилого помещения, отапливаются теплоэнергией, потребляемой именно через систему отопления. Факт дополнительного (или отдельного от остальных частей помещения) отопления ванной комнаты полотенцесушителем законом не признается.

Приведенная позиция подтверждается судебной практикой.

Арбитражный суд Архангельской области Решением от 04.02.2016 по делу А05-14518/2015 (оставленным в силе Постановлением Четырнадцатого арбитражного апелляционного суда от 23.05.2016 и Постановлением Арбитражного суда Северо-Западного округа от 11.10.2016) установил: «Действующим законодательством не предусмотрено взимание отдельной платы за отопление ванной комнаты. Через полотенцесушители в ванной комнате и стояки оказывается услуга по горячему водоснабжению, циркуляцию в них тепловой энергии нельзя расценивать как способ (прибор) отопления».

Ранее Высший арбитражный суд РФ Определением ВАС РФ от 08.04.2013 № ВАС-3202/13 установил: «Разрешая спор, суды исходили из того, что по смыслу статьи 15 Жилищного кодекса Российской Федерации ванные комнаты входят в общую площадь помещений, плата за отопление которых уже включена в плату за отопление помещения в целом».

Таким образом, считать полотенцесушитель отопительным прибором и учитывать теплоэнергию, потребленную через полотенцесушитель, в качестве теплоэнергии, потребленной на отопление, неправомерно.

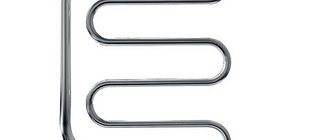

Подключение U- и М-образных полотенцесушителей

С ними и действительно проще всего. Ошибки если и бывают – не из-за общей схемы подключения, а, так сказать, из-за несоблюдения некоторых нюансов монтажа.

Да, несмотря на широкое разнообразие ассортимента моделей полотенцесушителей, многие все же отдают дань «классике» — изогнутым U- или М-образно петлям. Одних вполне устраивает дизайн, другим просто не хочется переделывать подводку от стояка, рассчитанную на именно такой вариант прибора, третьих привлекается доступная стоимость п. простота монтажа также может играть не последнюю роль.

Конечно, современные полотенцесушители такого типа – это вполне симпатичные изделия из нержавейки, хромированной стали или цветных металлов. Но принцип работы у них и схема подключения – точно такие же, как у «ветеранов» из гнутых труб ВГП.

Современные полотенцесушители простейшей конструкции, безусловно, смотрятся куда лучше своих предшественников, но по принципу работы – ничем от них не отличаются.

Самое простое подключение

А схема их подключения практиковалась в основном самая незамысловатая – эта петля (или две петли) просто являлись частью стояка, не отделенные от него никакими запорными или регулировочными устройствами.

Так что эту схему можно вполне использовать и сейчас, хотя оптимальной назвать ее сложно.

Простейшая схема врезки (почти в буквальном смысле слова) в стояк горячего водоснабжения.

На этой схеме и дальше темно-серым цветом будет показываться стояк горячего водоснабжения. Синие стрелки – допустимое направление потока воды. Как видно — в данном случае оно значение не имеет, то есть допустимо любое. Фиолетовыми линиями будут показываться вновь создаваемые участки подводки от стояка к полотенцесушителю. На этих картинках и пока что нет, но вскорости они появятся.

Какое несовершенство данной схемы сразу бросается в глаза? Полотенцесушитель абсолютно лишен «автономии». Его невозможно отключить, если, например, для хозяев нежелательно, чтобы он в данное время работал (скажем, в ванной от него слишком жарко). Чтобы поменять на другую модель или устранить возможную аварию – придётся отключать весь стояк полностью. В собственном доме – это не столь существенно, но в многоэтажке – хлопот не оберёшься!

Казалось бы, напрашивается решение – установить отсечные краны на обоих трубах подачи в полотенцесушитель. Их можно в любой момент перекрыть, чтобы по той или иной причине вывести прибор из эксплуатации.

Казалось бы – напрашивающееся решение… Но поступать так – категорически запрещено!

А вот этого делать как раз – никак нельзя. Такая установка запорных элементов полностью выводит их строя весь стояк горячей воды по всем этажам, если хотя бы один их кранов будет закрыт. Все просто – циркуляция прерывается. И конфликт с соседями и работниками управляющей компании – обеспечен.

Обязательный элемент «обвязки» полотенцесушителя на стояке горячей воды – байпас

Надо сказать сразу – какая бы то ни была врезка полотенцесушителей, при любом, нижнем, боковом или диагональном подключении, должна осуществляться исключительно при наличии байпаса на стояке. И единственное исключение, что было показано выше (прямая врезка без кранов), в расчет не принимается из-за примитивности схемы и ее упомянутых недостатков.

Что такое байпас, если кто не знает? – Это просто перемычка между выводами подачи и «обратки» любого радиатора, подключённого к одной трубе (к каковому в полной мере можно отнести и полотенцесушитель). Смысл такой перемычки – чрезвычайно прост: что бы ни случилось с подключенным прибором, циркуляция воды по стояку ни на секунду не должна прерываться.

Раз уж речь пошла о байпасах – стоит их рассмотреть чуть поближе.

На стояках горячей воды, в которые врезаются полотенцесушители, можно встретить байпасы трех видов:

• Роль байпаса выгоняет сама труба стояка. Просто в нее вварены или смонтированы на тройниках два вывода для подключения полотенцесушителя.

Перемычки, как таковой, нет – просто целостность вертикальной трубы не нарушена. Но к ней подсоединено два горизонтальных вывода для подключения полотенцесушителя. Участок между этими выводами и становится, по сути, байпасом.
Надо сказать, что подобная схема отличается отменной работоспособностью в самых разных условиях. Напрасно некоторые сантехники нещадно критикуют ее – мол, она не даст необходимому объему воды проходить через теплообменный прибор – полотенцесушитель. Дескать, вода пойдет напрямую, потому что ей так проще – меньше гидравлическое сопротивление. Ничего подобного – практика показывает, что циркуляция через прибор идет полноценно – просто помимо обычного давления (напора воды) в действие вступают и другие физические законы. В частности – получается своеобразный «насос», основанный на разнице в плотности воды в зависимости от ее температуры. Остывшая вода в петлях или «решетке» полотенцесушителя стремится вниз, уступая место более горячей .

Так что можно не морочить себе голову – и оставлять трубу «как есть». Подавляющее большинство схем, как мы дальше увидим, прекрасно работает именно с таким байпасом. И, наоборот, «усовершенствования» байпасов порой идут не на пользу, несколько сужая вариативность схем подключения.

• Зауженный байпас – на участке между выводами на полотенцесушитель (радиатор) вваривается (или монтируется иным способом) труба, внутренний диаметр которой (условный проход) меньше на один шаг. Например, если стояк выполнен из трубы с DN 1″ (25 мм), то вваривается участок с DN ¾» (20 мм).

Такое же подключение, но с зауженным байпасом
Многие сантехники считают такой байпас «панацеей», и переубедить их, что в ряде случаев это приводит к переусложнению монтажа и уменьшению эксплуатационных возможностей стояка — трудно.

По сути, всё выглядит действительно логичным – сужение просвета дает повышение гидравлического сопротивления на этом участке, что побуждает поток воды гарантированно проходить через более извилистые трубки теплообменного прибора.

На деле же он чаще всего не нужен. Кроме того, увлечение такими зауженными байпасами влечет и вероятность разбалансирования нормальной работы стойка горячей воды. Представьте, что на нескольких этажах выполнена такая схема подключения. Мало того, в нескольких квартирах полотенцесушители выключены за временной ненадобностью. Получается, что на одной вертикальной трубе искусственно создано несколько участков уменьшения диаметра прохода, что дает резкое возрастание общего гидравлического сопротивления всего включённого в циркуляцию стояка.

Одним словом – выгод особых нет, в монтаже сложнее. Если уж остался такой байпас от старого подключения – еще можно смириться и найти походящую схему для полотенцесушителя. Но самостоятельно делать такое заужение – поверьте, неблагоразумно.

• Еще один тип байпаса, получившего название «смещённый». Он размещен не соосно стояку, а вынесен в сторону – отрезок трубы соединяет горизонтальные выводы, идущие на теплообменный прибор. При этом перемычка устанавливается с тем же внутренним диаметром, что и соединяемые ею трубы, без заужения или расширения.

Смещенный байпас – его необходимость в большинстве случаев так же сомнительна.
Считается, что создаваемые при такой схеме «разгонные» горизонтальные участки до байпаса также будут гарантировать то, что несмотря на наличие перемычки нужный объем воды будет направлен и в «лабиринты» полотенцесушителя.

Стоит ли «городить» такой байпас? Если проще оставить стояк целым, то какой-то нужды в этом не видно. Но случается так, что как раз стояк-то трогать и не хочется, а от него уже сделаны отводные горизонтальные участки до отсечных кранов – где раньше стоял полотенцесушитель старого образца. Тогда, действительно, проще будет с использованием тройников смонтировать перемычку именно здесь, перед кранами.

Иногда для правильного подключения полотенцесушителя проще не переделывать стояк, а установить между уже имеющимися подводками перемычку, например, с использованием тройников. Получится как раз смещенный байпас.

Другой вариант — подобная перемычка осталась после демонтажа старого полотенцесушителя, и нет желания заниматься переделкой уже существующий участков подводки. Тогда можно и оставить как есть – ниже будет рассмотрено, какие схемы подключения гарантированно работают со смещенным байпасом.

• Чрезвычайно важен еще один нюанс. Довольно часто в сети встречаются и чертежи, и фотографии уже выполненных работ, которые сразу притягивают взгляд наличием запорного устройства (крана, вентиля) на байпасе.

Не верьте ни предлагаемым схемам, ни фотографиям готовых работ! Запомните категоричное правило – на байпасе кранов быть не может!
Под это дело имеется даже «мотивация» — мол, установленный кран или вентиль позволяет тонко регулировать количество проходящей через полотенцесушитель горячей воды, то есть, по сути, уровень нагрева. Вроде бы — все верно…

А между тем – это грубейшая ошибка! Получается, что кран снова оказывается на стояке, о недопустимости чего уже говорилось выше. Появляется вероятность пусть даже непреднамеренного перекрытия циркуляции или нарушения сбалансированности работы стояка ГВС. Оправдания типа: — не принимаются. Где гарантия, что кран случайно не будет перекрыт любым другим жильцом, не разбирающимся в тонкостях, скажем, ребенком — хотя бы просто из любопытства?

Ну а если «у взрослого понимающего человека» нет намерения перекрывать байпас – так зачем же туда ставить кран в принципе? Тем более, что для регулировки теплообменных приборов (полотенцесушителей или радиаторов отопления) придумано немало специальных устройств, которые в любой ситуации не оказывают негативного воздействия на общую работу всей системы.

Одним словом – правило единое и категоричное: байпас ни в коем случае не должен оснащаться каким бы то ни было запорным устройством.

• Раз уж попалась нам эта картинка (с кранами на байпасах), то можно обратить внимание читателя еще на один недопустимый момент. Он изображен в левой части иллюстрации, где показана схема сборки подводки к полотенцесушителю из металлопластиковых труб.

Так вот – повторять этого не стоит! Каждый, кто хоть раз имел дело с монтажом металлопласта, знает, что там используются компрессионные фитинги. А их отличительная особенность в том, что они оснащены штуцерами, которые перед обжатием фитинга плотно вставляются внутрь трубы. Это, безусловно, приводит к значительному уменьшению ее просвета.

Фитинги для металлопластиковых труб всегда подразумевают резкое уменьшение диаметра условного прохода.

А таких деталей даже на не отличающейся особой сложностью конструкции может быть довольно много – отводы, тройники, краны, переходы на другие трубы и т.п. То есть количество резких сужений диаметра становится пугающе большим, что негативно сказывается на нормальной работе стояка и подключённого к нему полотенцесушителя.

Оптимальный вариант – металлические трубы или недорогой и удобный в монтаже (при наличии паяльника и навыков работы с ним) полипропилен.

Ну все, с простейшими схемами подключения разобрались – пора переходить к более «интересным» вариантам.

Main menu

Я думаю, многие жители многоквартирных домов сталкивались с таким домашним явлением, как холодный полотенцесушитель. Хотя, по идее, он должен быть горячим. Почему же так происходит, почему полотенцесушитель не греет?

Для начала надо разобраться, как вообще устроена система ГВС в обычном типовом многоквартирном доме. Как известно, система ГВС может быть открытой и закрытой. Если вкратце, то открытая система ГВС – это когда водоразбор на нужды ГВС происходит непосредственно из тепловой сети.

Закрытая система ГВС – это когда горячее водоснабжение выделено в отдельный контур в системе теплоснабжения здания, и в ИТП жилых домов происходит подогрев холодной воды через теплообменники до температуры горячей воды (не менее 55 °C).

Но и для закрытой, и для открытой системы чаще всего в многоквартирных домах применяется так называемая циркуляционная схема ГВС. По моим наблюдениям, такая схема циркуляции горячей воды применяется в 80-85 % многоквартирных домов. При этой схеме горячая вода проходит последовательно через трубопровод, который ведет на смесители в кухнях и ваннах МКД, и затем уже через полотенцесушитель возвращается в ИТП (тепловой пункт) здания в обратный трубопровод тепловой сети.

То есть, через полотенцесушители осуществляется циркуляция ГВС в доме, для того, чтобы горячая вода, собственно, и была горячей по факту. Трубопровод полотенцесушителя можно, в принципе, назвать обраткой линии ГВС.

В подвале жилого дома это выглядит так — уходит труба на ГВС (смесители в кухнях и ваннах), возвращается труба с полотенцесушителей (циркуляция), третья труба — холодное водоснабжение (ХВС).

Для открытой системы ГВС температура воды должна быть не менее 60 °C, для закрытой системы — не менее 55 °C. Но это все в идеале, по книжке, по учебнику. Что же происходит в реальности?

В реальности же линия циркуляции, на которой и находятся полотенцесушители, доставляет массу хлопот и головной боли и теплоснабжающей организации и обслуживающей дом организации (чаще всего это управляющая компания). Дело в том, что через линию циркуляции (читай – через полотенцесушители) происходит перегрев по обратному трубопроводу. А перегрев – это прямые убытки, особенно ресурсоснабжающей организации.

Перегрев, в свою очередь, возникает из за неработающих регуляторов температуры ГВС. Об этом я писал в этой статье. То есть, вода в систему ГВС поступает гораздо выше положенной по нормативу, и возращается через полотенцесушители в обратку также выше положенной для обратки теплоносителя по температурному графику. Таким образом, получается перегрев обратки.

Естественно, обслуживающая многоквартирный дом организация вынуждена с перегревом бороться. Делают это с помощью регулировки линии циркуляции горячей воды в тепловом пункте дома. Проще говоря, эту линию циркуляцию «поджимают» основательно либо с помощью балансировочного клапана (если он есть), либо с помощью запорной арматуры (вентиля, задвижки).

Перегрев по обратке в этом случае становится меньше (может даже уложиться в положенные 5%). Но и, естественно, уменьшается расход и напор в линию ГВС. Отсюда циркуляция ГВС становится «вялой». Горячую воду приходится сливать, чтобы она стала горячей, а полотенцесушители становятся еле теплыми, или даже холодными. Особенно, когда нет интенсивного водоразбора по дому, не в «час пик».

Что же необходимо делать, чтобы полотенцесушитель был горячим, а горячая вода из крана смесителя действительно была всегда горячей, и ее не приходилось сливать?

В первую очередь нужно чтобы регуляторы температуры ГВС действительно работали, то есть выдавали Tгвс в систему не выше нормы. Если еще лет 7-8 назад работающий регулятор температуры ГВС в ИТП считался диковинкой невероятной, то сейчас ситуация все таки меняется медленно в лучшую сторону. Такие работающие регуляторы есть. Современный работающий регулятор температуры горячей воды – это регулирующий клапан, датчик температуры, и контроллер. Все вместе в комплекте. Это мое личное мнение насчет РТ ГВС.

Реже бывает такая ситуация, что и регулятор отрабатывает в нормальном режиме, и перегрева по циркуляции ГВС нет, а полотенцесушитель все же холодный, и не работает. Здесь могут быть разные ситуации.

Например, такое может быть после ремонтных работ в ИТП (теплоузле) здания. То есть, «тормозили» здание по отоплению и ГВС, перекрывали вводные и домовые задвижки, запорную арматуру по линии ГВС, и на циркуляцию ГВС. После того, как ремонтные работы закончены, зачастую бывает, что полотенцесушители не работают. И тогда приходится их перепускать , то есть создавать принудительную циркуляцию путем открытия сбросника на стояке в подвале дома.

Нередко бывает также ситуация, что не «идут» концевые стояки ГВС по дому. И это при том, что в теплоузле с ГВС все нормально по параметрам, в первую очередь по давлению. В этом случае необходимо проводить балансировку по стоякам в подвале здания. То есть, ближайшие к тепловому пункту стояки «поджимают», для того, чтобы обеспечить больший расход и напор для концевых стояков ГВС. Принцип здесь такой – самый близкие к ИТП стояки «поджимают» основательно, далее все меньше.

Приходилось сталкиваться и с ситуациями, когда полотенцесушители не «идут» из за устаревшей, советской еще запорной арматуры на стояках ГВС. Не такая уж редкая, кстати, ситуация. В этом случае такую арматуру, которая «держит» и давление и расход, необходимо менять. Другого варианта нет.

И наконец, еще одна причина того, что полотенцесушитель не греет, холодный — это «самодеятельность» жильцов дома. Ведь зачастую человек даже и не задумывается, что он живет в многоквартирном доме, а разводка линии ГВС идет вертикально через весь дом, с первого этажа и до последнего. Видел я и теплые полы, подключенные от системы ГВС, и резкое сужение диаметра трубопровода полотенцесушителя до каких то нестандартных, немыслимых диаметров и т.д и т.п. Естественно, о соседях, которые живут на других этажах дома, в этих случаях вообще не думают. Здесь приходится разбираться в каждом случае индивидуально, это не типовые, скажем так, случаи неработающих полотенцесушителей.

Подключение полотенцесушителей типа «лесенка»

Какие «лесенки» встречаются?

Это – наиболее популярная в наше время категория моделей полотенцесушителей. Такие приборы очень выгодно смотрятся на стене ванной комнаты, удобны в пользовании – перекладины, а нередко – еще и дополнительные полочки сверху облегчают развешивание вещей для сушки или нагрева. Отмечается их высокая теплоотдача.

Форма может быть различной, порой – весьма неожиданной. Но, как правило, сохраняется принцип конструкции – две вертикальных трубы (назовём их коллекторами), связанные трубами-перемычками меньшего диаметра. Патрубки для подключения полотенцесушителя к стояку располагаются только на коллекторах.

А вот по расположению этих патрубков «лесенки» тоже могут серьезно различаться.

Так, отдельная группа моделей этой категории оснащена двумя патрубками на одном коллекторе, направленными в сторону. Такие полотенцесушители, вполне понятно, предназначены исключительно для бокового подключения.

Такая модель лесенки допускает только боковое подключение. Кстати, показанная модель — не самая удачная, так как выше верхнего патрубка остается «горб». В нем однозначно будет скапливаться воздух, требующий отведения – или периодически вручную, или через автоматический клапан.

В других моделях коллекторы полотенцесушителя имеют возможность подключения и сверху, и снизу. То есть две точки будут использованы для врезки в систему, а оставшиеся две или глушатся, или закрываются воздухоотводными клапанами. Безусловно, такие модели дают куда больший «простор» для выбора оптимального способа подключения к стояку.

Любые два из четырех торцов вертикальных коллекторов могут использоваться для врезки в систему. Остальные два — глушатся или закрываются воздухоотводчиком.

Впрочем, есть и такие модели, у которых для врезки используются исключительно нижние торцы вертикальных коллекторов – это предусмотрено конструкцией, и других вариантов она не допускает. Но и для таких приборов имеются неплохие схемы подключения.

Разберем доступные схемы по порядку

Схемы бокового или диагонального подключения полотенцесушителя

Для начала – две простейшие и, вместе с тем – привлекающие своей универсальностью и исключительной работоспособностью схемы. Если присмотреться, то можно увидеть немало сходства с теми простейшими вариантами, что используются с U или М-образными приборами.

Схема простой боковой врезки – обе трубы подключаются к одному вертикальному коллектору.

Такая схема прекрасно работает с моделями «лесенок» универсального типа. Байпас – обычный, то есть не требующий ни уменьшения диаметра, ни смещения. На работе полотенцесушителя практически не сказывается ни скорость потока вода в стояке, ни ее напор, ни направление. При необходимости участки подводки могут быть довольно длинными – до 4 ÷5 метров. Правда, должны быть соблюдены некоторые важные и, возможно, не сразу заметные и понятные нюансы.

• Верхняя точка подключения к стояку должна в обязательном порядке быть выше верхнего соединительного узла на полотенцесушителе. Аналогично и снизу – нижняя точка врезки в стояк – ниже подключения нижней подводки к прибору. Это достигается приданием трубам подводки небольшого уклона – будет достаточно 20, максимум 30 мм перепада высоты на погонный метр

Уклон, правда, становится и необязательным, если удаление прибора от стояка не превышает 2 метров, и если для подводки применены трубы с DN 1″ и более — тогда можно довольствоваться и строго горизонтальной прокладкой.

• Участки подводки должны быть прямыми. Не допускается изгибов, в которых может скапливаться воздух. (Кстати, растворенного и взвешенного воздуха в трубах ГВС всегда традиционно больше, чем в холодных!)
• Диаметр подводки (внутренний, естественно, то есть ДУ или DN) – не мене 20 мм (это внешний 25 для полипропилена и стандарт ¾» для металлических труб). Краны или вентили – тоже с проходом не менее 20 мм.
• Трубы на участке подводки, как правило, заключаются в термоизоляцию. Обычно их прячут в прорезанные штрабы, так что изоляция в любом случае будет необходима – чтобы не рассеивать тепло в стене

Как уже говорилось, смещения или заужения байпаса не требуется. Скажем даже больше того — такое «усовершенствование» лишает схему универсальности, так как при подаче снизу вверх не исключается полное запирание контура полотенцесушителя, и он станет неработоспособным.

При верхней подаче система с зауженным байпасом работать однозначно будет, не без каких-то «преференций» для владельца. То есть смысла не видно.

Так сказать, «в развитие» этой схемы иногда применяют и диагональное подключение полотенцесушителя.

Диагональное подключение полотенцесушителя – мало чем отличается от простейшей схемы. Разве что не особо нужным усложнением.

В принципе, все требования, перечисленные выше, остаются в силе. Но дает ли такое подключение какие-то преимущества?

По всей видимости, здесь срабатывает стереотип по аналогии с радиаторами отопления. Там, действительно, диагональное подключение дает некоторый выигрыш в теплоотдаче, в несколько процентов. И в масштабе, скажем, целого дома эффект получается ощутимый. Здесь же, в условиях одного небольшого теплообменного прибора можно гарантировать, что никто особой разницы и не почувствует. То есть можно не усложнять монтаж. Хотя сама по себе схема, безусловно, полностью рабочая и весьма эффективная. Кстати, направление диагонали тоже никакой роли не играет – можно выбрать любое.

Это были, так сказать, базовые схемы, а теперь несколько вариаций.

Например, имеются старые тройники в стояке, разнесенные больше, чем высота полотенцесушителя, и переделывать не хочется. Или по иным соображениям врезка в стояк должна быть значительно выше и ниже места расположения прибора, скажем, чтобы маскировать горизонтальные участки. Никаких проблем – все решается просто:

Вариант с более разнесенными по высоте точками врезки в стояк.

Вся разница-то только в наличии вертикальных участков от точек подключения вверх и вниз до горизонтальной подводки. Кстати, длина этих вертикальных участков ничем не лимитируется – по крайней мере, в пределах разумного.

Другая крайность – старые трубы подводки от стояка расположены слишком близко одна к другой, но переделывать не хочется. Значит, можно применить вот такую схему:

Нижняя точка врезки в стоя все равно ниже прибора. Но при такой схеме уже никак не обойтись без установки воздухоотводчика.

Правило размещения верхней точки врезки выше прибора соблюсти невозможно. А от этого образуется «горб» — своеобразная ступенька, в которой может скапливаться содержащийся в воде воздух. И где, кстати, гарантировано будет образовываться воздушная пробка при временном прекращении подачи воды в стояке. Значит, никуда не деться от установки устройства, позволяющего этот воздух стравливать. Место установки показано желтой стрелкой.

В простейшем варианте – это кран Маевского, и выпуск воздуха придётся по мере необходимости проводить вручную. Более современный вариант – автоматический воздухоотводчик, который самостоятельно станет выпускать скопившиеся газы.

Кран Маевского на верхнем обрезе вертикального коллектора полотенцесушителя (на картинке – слева). Гораздо удобнее в эксплуатации будет автоматический клапан, который не требует постоянного вмешательства пользователя (справа).

А что делать, если от старого подключения все же остался зауженный или смещенный байпас? Переделывать? Давайте разбираться.

Даже простейшая схема лишилась универсальности: допустима направление движения воды – только сверху вниз. Это же в полной мере касается и схемы со смещенным байпасом.

Смотрим на простейшую базовую схему, но с байпасом из трубы, меньше на один шаг диаметра стояка. (При диагональном подключении ничего не меняется, так что повторяться не станем).

Практика показывает, что подобная схема будет гарантированно работоспособной только при потоке воды вниз. При направленном вверх – велика вероятность того, что часть восходящего потока будет перенаправлена в полотенцесушитель, где встретится с потоком, идущим в обратном направлении – под действием того теплового насоса, о котором уже говорилось выше. То есть с потоком остывшей воды, перетекающей вниз под влиянием силы тяжести. Получается встреча двух противоположно направленных векторов. И велика вероятность, что контур полотенцесушителя попросту запрется. Система получается неустойчивой, очень сильно зависящей от температуры и напора воды в стояке. Например, при большом разборе горячей воды по этажам циркуляция в полотенцесушителе может полностью остановиться или быть еле заметной. То есть прибор будет или холодным, или еле теплым.

Одним словом – «как повезет».

Диагональное подключение в этом случае не только не повышает эффективность, но способно, напротив, стать еще большим тормозом для нормальной циркуляции.

В точности такая же картина будет и со смещенным байпасом, так что приводить ее в отдельности – смысла не имеет. Единственное, что можно сказать на этот счет – смещенный байпас должен быть того же диаметра, что и стояк. Бывает, что и его заужают, что совершенно неприемлемо.

Итак, вывод. Если в «наследство» достался стояк с зауженным или со смещенным байпасом, то оставить его без переделки можно исключительно тогда, когда направление потока — сверху вниз (как, кстати, по всем правилам и должно быть). Если же направление – противоположное, или же хозяин не имеет информации об этом – лучше перейти на универсальную схему, которая гарантированно не подведет.

Схемы нижнего подключения полотенцесушителя

Многим владельцам квартир по душе именно такое подключение. Действительно, его легче скрыть в шрабах или даже под декоративным кожухом. Производители, изучая спрос., предлагают немало моделей, предназначенных именно для такого варианта.

Казалось бы – какие тут могут быть секреты? Ан нет – с нижним подключением все даже несколько сложнее, чем с боковым.

Скажем сразу, по эффективности теплоотдачи любая схема нижнего подключения нескоько проигрывает универсальным «боковым» вариантам. Пусть это не столь заметно на бытовом уровне, но тем не менее. Второй общий нюанс – любой из вариантов с нижним подключением в обязательном порядке требует установки воздухоотводчика. Исключений нет. Поэтому каждый раз повторять про необходимость такого устройства – не станем.

Итак, какие схемы приемлемы?

Неплохая универсальная схема нижнего подключения

Самая простая схема – на иллюстрации. Она универсальна, то есть будет работать при любом направлении потока горячей воды. Но если соблюдены некоторые условия:

• Участки горизонтальной подводки желательно расположить с лёгким уклонов вверх от стояка к прибору, с подъемом в пределах 10÷20 мм на погонный метр. Это требование не распространяется на трубы с ДУ 1 дюйм и более, и при небольшом, до метра, удалении от стояка.
• В любом случае нижняя врезка в стояк должна быть ниже полотенцесушителя. Для верхней точки врезки, если используется обычный прямой байпас (участок стояка), жесткого правила нет, хотя стремиться к созданию небольшого подъема на горизонтальном участке все же следует.
• Трубы подводки, которые в таких условиях практически всегда замуровывают в стены, в обязательном порядке должны быть заключены в термоизоляцию.

Случай, когда требуются вертикальные участки на подъеме к полотенцесушителю.
Эта схема – лишь вариация предыдущей. Отличие – только в необходимости по тем или иным причинам вертикальных участков перед подключением прибора. Никаких дополнительных требований, кроме ранее перечисленных, не выдвигается. Наоборот даже, гарантированное расположение обеих точек врезки на стояке ниже полотенцесушителя – это оптимальный вариант!

Что делать, если стояк имеет зауженный или смещенный байпас, и требуется нижнее подключение?

Если повезло, и расположение байпаса позволяет соблюсти правило, что точки врезки в стояк – ниже полотенцесушителя, то переживать и не надо. Правда, настоятельно рекомендуется в таком случае не манкировать уклоном горизонтального участка подводки. В таком варианте схема полностью сохранит свою универсальность, пригодность для любого направления потока горячей воды.

При условии такого расположения точек врезки и соблюдении уклона горизонтальной подводки (подъем от стояка к прибору) — схема сохраняет универсальность даже с зауженным или смещенным байпасом.

Но бывает и так, что уже имеющийся байпас врезан высоко, и не хочется менять его положение. Но это не дает возможности соблюсти рекомендацию по положению верхней точки врезки в стояк – в противном случае полотенцесушитель окажется задранным к потолку. Как быть?

На помощь может прийти вот такая схема, которая, увы, не без недостатков:

Не самая лучшая, но все же, с оговорками, рабочая схема нижнего подключения полотенцесушителя.

Какие же оговорки?

— Допустимое направление воды для гарантированной работы – исключительно сверху вниз. При потоке, направленном вверх, контур полотенцесушителя скорее всего вскорости запрется, циркуляция по нему прекратится.

— Верхняя точка врезки в стояк однозначно не может быть выше верхнего края полотенцесушителя.

Если не удаётся соблюсти даже хотя бы одно из этих требований – придётся стояк переделывать, организовывать новые точки врезки в него, убирать старый зауженный или смещенный байпас. И применять приемлемую к случаю универсальную схему.

Подключение полотенцесушителя к стояку горячей воды схема

Порядок подключения полотенцесушителя к стояку ГВС

Подключение полотенцесушителя к стояку горячей воды – не самое сложное мероприятие. Но определенные знания, соблюдение порядка действий требуются. Почему подключать будем именно к ГВС? При централизованном отоплении это самый оптимальный вариант. Одно из важных преимуществ – обогрев помещения при пользовании горячей водой. При подключении полотенцесушителя к стояку отопления обогрев будет зависеть от отопительного сезона. В частном секторе такой способ подсоединения практикуется чаще.

Варианты подключений

Принцип подсоединения полотенцесушителя к стояку одинаков для всех моделей: в один конец подводится вода, из второго – ее отток (обратка). Вариант подключения зависит от конкретной модификации устройства:

• горячий теплоноситель подключается вверху, обратка – снизу;
• подсоединение производится снизу;
• подвод горячей воды – сверху, отвод – на противоположной стороне снизу, по диагонали;
• подключение по центру снизу;
• подсоединение к четырем точкам (для больших сушилок с горизонтальными трубами).

Способы подключения полотенцесушителей к системе ГВС.

Схемы подключения полотенцесушителей к стояку отопления:

Как подключить полотенцесушитель к стояку?

Перед врезкой в систему горячего водоснабжения проводим ряд подготовительных мероприятий:

• Отключение подачи воды на нужный нам стояк.
• Демонтаж (если нужно) старого полотенцесушителя.
• Примерка новой модели и нанесение на стену разметки для крепежа. Полотенцесушитель не должен быть отнесен от стояка более чем на два метра. Иначе существенное количество тепла будет теряться.
• Проверка горизонтальности и вертикальности агрегата посредством строительного уровня.
• Фиксация крепежных деталей.

Как подключить полотенцесушитель на стояк горячего водоснабжения?

Полотенцесушители подключают к ГВС при централизованном горячем водоснабжении круглогодичного действия. Допускается подсоединение агрегатов к самостоятельным системам отопления круглогодичного действия. В этом случае обязательна установка запорной арматуры, позволяющей отключать полотенцесушители в летний период.

Все чаще в домах железные трубы (чугун, сталь, медь) меняются на пластиковые. Уже почти во всех квартирах стоит полипропилен. Подключим полотенцесушитель к пластиковому трубопроводу.

Так выглядит узел подключения по закрытой схеме:

Подсоединение агрегатов к ГВС выполнено посредством соединительных муфт. Они выпускаются в следующих размерах:

Узел подсоединения по открытой схеме:

По ходу движения теплоносителя делают уклон подводки к полотенцесушителю. По всей длине – от пяти до десяти миллиметров. Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной.

Ось полотенцесушителя и подводящая труба могут быть удалены от поверхности облицовочной плитки или штукатурки на:

• 3,5 сантиметра – при диаметре трубы до 23 миллиметров;
• 5-5,5 сантиметра – при диаметре трубы от 40 до 50 миллиметров.

Подводка и агрегат должны плотно прилегать к опорам и быть прочно закрепленными. При этом полотенцесушитель и подводящий трубопровод не приваривают, а ставят на кронштейны или поддерживающие крюки. «Горячая» труба подвержена температурным деформациям. В любом случае. Если произвести сварку, возрастет нагрузка на стену.

Полотенцесушитель должен быть четко выверен по горизонтали. В противном случае внутри может образоваться воздушная пробка, мешающая теплоносителю заполнить весь агрегат. Чтобы предупредить подобные неприятности, в схему подключения добавляют краники Маевского.

Поделитесь с друзьями:

Правильное подключение полотенцесушителя

Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

• П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
• Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
• Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

• Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС. На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год.

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.



Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

• малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
• достаточного давления (2 атм или больше)
• отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Как располагать отводы (способы подключения)

При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже. Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами. На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления (подача верхняя).

При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

При подключении надо отводы располагать строго горизонтально или немного под углом. Немного под углом — это от 2 см на метр (2%) или можно чуть больше. Направление уклона зависит от схемы подключения и того, к какому концу этот отвод будет подсоединен. Чтобы было немного понятнее, рассмотрим несколько типовых схем подключения полотенцесушителей.

Универсальное нижнее подключение полотенцесушителя «лесенки»

Эта схема работает независимо от направления подачи горячей воды. Тип подключения — нижний, оба отвода должны располагаться ниже чем нижний край сушилки. При верхней подаче допустим вариант, когда край находится между отводами, но работа уже может быть не настолько эффективной (может хуже греться).

Универсальное подключение полотенцесушителя (нижнее)

В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

• Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
• Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
• Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

Если у вас по высоте проходит этот вариант, делайте его. Схема работает в любых условиях, с полотенцесушителями типа «лесенка» любого вида.

Возможный вариант нижнего подключения для подачи сверху

При разливе горячей воды сверху, можно верхний отвод сделать выше нижнего края сушилки. При смещенном байпасе и его заужении греться должно нормально. Этот способ не самый лучший, но рабочий.

Рабочий вариант при верхнем разливе горячей воды

Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

Универсальное боковое подсоединение

Подвести трубы сбоку можно к полотенцесушителю любой из стандартных форм — П-образным, змейке и лесенке. Само подключение от формы на зависит. В стандартном варианте идет прямой незауженый байпас. Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх. Диаметр отводов — не меньше диаметра полотенцесушителя.

Боковое универсальное подключение полотенцесушителя

Подобная схема подключения хороша тем, что на «лесенке» не надо устанавливать воздухоотводчики (ставят заглушки), так как воздух просто уходит в стояк.

При верхней подаче на байпасе можно сделать заужение и/или сместить перемычку по направлению к полотенцесушителю. Это улучшит циркуляцию, сушилка будет греться лучше. Но еще раз: такая схема будет работать только при верхней подаче воды.

При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

Возможный вариант бокового подключения (не самый лучший)

Допустима схема бокового подсоединения с расположением верхнего отвода ниже верхнего края полотенцесушителя. Но при таком подключении необходимы краны Маевского, через которые придется стравливать воздух после отключения ГВС на ремонт/профилактику. Также может понадобиться периодическое удаление воздуха в процессе.

Не лучший, но вполне работоспособный вариант

Диагональное подключение

Особого смысла в диагональном подключении большинства полотенцесушителей нет: их эффективность от бокового ничем не отличается (во всяком случае существенного улучшения нет), а расход труб больше, длиннее требуются и штробы, а это трудоемко. Хотя схема работоспособна.

Диагональ нормально работает если подача воды идет сверху. Тогда верхний отвод подключается к дальнему краю «лесенки», а нижнее — к ближнему.

Диагональное подключение при верхней подаче

В этом случае тоже можно делать зауженый и смещенный байпас, но и без этого все должно работать «на ура». При нижней подаче байпас без заужения, ровно по стояку, подключение

Полотенцесушители сложной формы: как подключать

В случае подключения полотенцесушителей сложной формы кроме обычных средств приходится учитывать еще и особенности строения каждой конкретной модели. Их надо рассматривать с точки зрения гидродинамики — куда вода будет лучше течь, туда и подавать воду. Например, популярная модель «Элегия» фирмы Сунержа. Это не лестница и не зиг-заг.

Тут выбрано диагональное подключение, потому что другое попросту работать не будет

Установка полотенцесушителя Сунержи Элегия выбрано боковое, так как при любом другом циркуляция будет нарушена. Тут вариантов вообще нет.

Еще одна модель — с нижним подключением и сложной конструкцией имеет три варианта установки. При условии подачи воды сверху, лучше всего будет работать второй,чуть хуже — первый, самый малоэффективный — третий.

Варианты нижнего подключения с верхним разливом

При подаче снизу остаются вариант 1 и 3, но только без заужения байпасов — оно будет мешать, а не помогать. Второй вариант исключаем полностью.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

отводы сделаны уже чем межосевое расстояние полотенцесушителя;

сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Процесс монтажа

Само подсоединение полотенцесушителя к готовым выведенным отводам стандартное для сантехники — подходящие фитинги, лен и упаковочная паста или фум-лента. Для крепления к стене есть кронштейны или специальные зажимы-держатели, в которые труба вдавливается. Подробно процесс показан в видео.

Схема подключения полотенцесушителя к стояку горячей воды

Сушка белья является не единственной задачей, которую выполняет полотенцесушитель. Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости. Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями.

Далее мы поговорим о том, как грамотно должно выполняться подключение полотенцесушителя к стояку горячей воды. Из этой стати вы узнаете об устройстве этого сантехнического изделия, а также познакомитесь с его схемой подключения.

Конструктивные особенности

Предлагаемый сегодня в продаже водяной полотенцесушитель может быть выполнен в различных вариантах. Среди доступных сегодня в продаже моделей особо популярным является змеевик, местом подключения которого служит общая система горячего водоснабжения. Чаще всего это сантехническое изделие можно было встретить в домах советской постройки.

Если же обратить внимание на новые строения, то здесь предусмотрен иной вариант монтажа полотенцесушителя, который сводится к подключению к стояку горячей воды при помощи отдельного отвода. Этот вариант дает возможность выполнить установку полотенцесушителя любых модификаций, начиная традиционным П-образным и заканчивая популярной «лесенкой».

И среди всех доступных сегодня вариантов именно последний и чаще всего можно встретить в квартирах наших сограждан. Интерес к нему обусловлен в первую очередь его удобством в использовании, а также высокой функциональностью. Чтобы выполнить подключение подобного сантехизделия, потребуются следующие элементы:

• вентили, с помощью которых будет отключаться вода;
• система циркуляции воды, представленная в виде подающего и обратного трубопроводов;
• пробка-заглушка;
• воздуховыпускной клапан;
• кронштейн, при помощи которого выполняется монтаж сантехизделия на стене.

Инструменты и материалы

Технология подключения полотенцесушителя к стояку требует наличия и ряда инструментов и материалов:

• полотенцесушителя;
• кронштейнов, при помощи которых изделие будет зафиксировано на месте монтажа;
• трубопроводов из полипропилена;
• соединительных элементов в виде фитингов и муфт из полипропилена;
• ножа, при помощи которого будет выполняться резка пропилена;
• сварочного аппарата;
• шаровых кранов в количестве 2-3 штук.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

• Демонтаж имеющегося полотенцесушителя;
• Установка нового стояка;
• Монтаж шаровых кранов и байпаса;
• Соединение при помощи сварки трубопроводов;
• Установка полотенцесушителя, включающая его подключение.

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

• для современных устройств;
• для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно. Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны.

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Замена стояка

После решения всех необходимых вопросов владельцу предстоит перекрыть воду. Чаще всего для решения этой задачи приходится пользоваться услугами обслуживающей организации. После этого берется болгарка, с помощью которой начинают вырезать стояк и змеевик. Демонтировав эти элементы своей квартире, необходимо в дальнейшем проделать то же самое и в соседних. Далее выполняется нарезка резьбы на трубах у соседей сверху и снизу, после чего приступают к подключению труб и вводу их в вашу ванную комнату, используя для этого отверстия в перекрытиях.

Установка перемычки

Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Байпас же является эффективным решением подобных проблем. По своему исполнению он выглядит как обычный участок трубопровода. Монтаж этого элемента требует установки на концах полотенцесушителя стандартных шаровых кранов, используя которые владелец может без особых усилий отключить воду в экстренных случаях.

Водяной полотенцесушитель: боковое подключение

При подключении полотенцесушителя к стояку горячей воды схема бокового монтажа используется довольно часто. К подобной схеме подключения прибегают в тех случаях, когда возникла необходимость в установке полотенцесушителя в стандартный стояк или же в его врезке в сеть горячего водоснабжения. Иначе говоря, владелец будет избавлен от необходимости заниматься подготовкой дополнительного водоотвода.

Но, решив выполнять монтаж полотенцесушителя подобным образом, следует помнить про важный минус такой схемы. Речь идет о сварных элементах, которые придется использовать во время установочных работ. Однако, если владельцем приобретено сантехническое оборудование от проверенного производителя, то можно быть уверенным, что после установки сантехизделие будет служить на протяжении длительного времени.

Приступая к работам по монтажу полотенцесушителя, важно принимать во внимание ряд важных характеристик:

• диаметры трубопровода должны совпадать между собой;
• межосевой интервал, под которым понимается расстояние между выходными и входными отверстиями, должен быть минимальным.

При использовании схемы подключения полотенцесушителя «лесенка» часто приходится применять водопроводные муфты. Следует иметь в виду, что во время выполнения подобных работ недопустимым является создание перехода от трубопроводов, имеющих больший диаметр, в направлении труб, обладающих меньшим сечением. В противном случае возникает вероятность увеличения давления в сантехническом изделии, из-за чего можно столкнуться с таким неприятным явлением, как протечка. В некоторых случаях это может закончиться даже разрывом сварных соединений.

Довольно распространенная схема бокового подключения может применяться в тех случаях, если у владельца возникла идея об укладке поверх водопроводных труб кафельной плитки. Помня об этом, необходимо еще во время установочных работ позаботиться о защите труб и самого сантехнического изделия от влаги. Эту задачу решают при помощи прокладок и муфт, которые необходимо очень тщательно затянуть, используя разводной ключ необходимого диаметра.

Во время выполнения монтажа полотенцесушителя с использованием схемы бокового подключения, следует иметь в виду, что теплоноситель будет циркулировать в условиях высокого давления. Таким образом, необходимо позаботиться о том, чтобы места соединения смогли справиться с резкими колебаниями давления и повышенным напором подачи воды.

Как правильно выполнить подключение?

Во время выполнения работ по монтажу сантехнического изделия в ванной комнате важно в точности соблюдать требования действующих стандартов. Поэтому, если для используемой схемы подключения полотенцесушителя к стояку горячего водоснабжения обязательно должны быть соблюдены все требования, которые закреплены СНиП 2-04-01-85. Если работы проводятся в частном доме, то монтаж подобной конструкции осуществляется к системе отопления.

Если полотенцесушитель подключается к стояку в многоквартирных зданиях, то лучше всего проводить эти работы с учетом проекта. Самый оптимальный вариант, когда эта конструкция подключается к отдельному стояку. Такое решение будет наилучшим ввиду того, что центральной отопительной системе приходится работать только с наступлением холодного времени года, при этом теплоноситель поступает в квартиры без перебоя и зимой, и летом.

Для любых модификаций полотенцесушителя схема подключения будет одинаковой: здесь главное, чтобы были созданы оптимальные условия для правильной подачи воды и оттока. В этом случае можно рассчитывать на регулярную подачу воды. Можно выделить несколько схем подключения, исходя из особенностей конструкции устанавливаемого изделия:

• установка с верхним подключением;
• установка с нижним подключением;
• монтаж полотенцесушителя в нижней части;
• диагональная схема подключения.

Поэтому, чтобы не иметь проблем в эксплуатации полотенцесушителя, выбирать схему подключения необходимо с учетом условий монтажа и типа конструкции.

Основные моменты

Грамотный монтаж любого сантехнического изделия в ванной комнате требует наличия у специалиста профессиональных навыков. Дело в том, что достаточно допустить небольшую погрешность в замерах, чтобы это стало причиной возникновения серьезных неприятностей и проблем с эксплуатацией прибора. Поэтому, если перед вами возникла задача по установке полотенцесушителя, лучше всего, чтобы эта работа была поручена квалифицированному специалисту.

Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:

• При проведении замеров недопустимы округления;
• Перед установкой необходимо точно выбрать место установки сантехнического изделия;
• Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр.
• Обязательно необходимо правильно выбрать схему подключения устройства.

Заключение

Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.

Соболев Юрий Алексеевич

• Причины слабого напора горячей воды из газовой колонки и что делать?
  Почему напор воды недостаточно сильный? Что делать? Какие газовые колонки работают при слабом напоре? Газовая…
• Схема подключения розетки легкового прицепа Подключение фаркопа – схема и распиновка розетки фаркопа Автор: Семин Виктор Юрьевич Образование: Самарский автодорожный…
• Экономия воды. Как уменьшить потребление воды? Ни для кого не секрет, что потребление воды в нашей стране давно превысило все возможные…
• Как выбрать фильтр для воды? Степени очистки воды. Видео Проблему получения чистой воды для питья люди пытаются решить на протяжении всего своего существования на…

Каких схем следует избегать в принципе?

Остается напоследок посмотреть на несколько схем, в которые заложена принципиальная ошибка. Эти варианты или вовсе нерабочие, или настолько «капризные», что лучше с ними и не связываться. И если приглашённый «мастер»-сантехник начинает «лепить» нечто подобное – от его услуг следует сразу же отказаться.

• Стремление скрыть верхний участок горизонтальной подводки, например, над подвесным потолком, иногда приводит вот к таким «произведениям искусства».

Совершенно очевидно, что в этом рукотворном горбе вскорости скопится воздух, который наглухо перекроет циркуляцию воды через полотенцесушитель.
Могут возразить – дескать, что стоит постами на этой петле воздухоотводчик или кран Маевского? Тогда и мы возразим – а стоит ли вообще мудрить с такой неадекватной схемой? Не лучше и найти вариант попроще и понадежнее?

• Следующий неудачный вариант – когда при боковом подключении точка врезки нижней подводки оказывается выше нижнего края полотенцесушителя. То есть, чаще всего – при нежелании переделывать стояк, оставшийся после прошлой модели прибора.

Схема, которая наверняка замучает хозяев своими «капризами» и, скорее всего, вскорости вовсе перестанет работать.
Образовалась петля (она выделена на схеме красным овалом) которая превращается в своеобразную «западню» для водяного потока. Здесь в нижней точке наверняка встретятся принудительный, зависящий от напора, и гравитационный, от разницы в плотности воды, потоки, и выхода для обоих не будет. Один будет заперт напором в стояке, второй – более горячей водой, которая будет в верхней части полотенцесушителя. Которая станет при этом остывать, стремиться вниз, но получившаяся «ловушка» будет всячески препятствовать этому.

В итоге запустившийся вроде бы поначалу полотенцесушитель вскорости начинает остывать, причем, очень неравномерно, с явной градацией температур по высоте. Столкновение встречных потоков приведет к застойным явлениям в контуре, и воде попросту будет проще перемещаться по стояку, нежели пробивать себе пути через лабиринты прибора.

Говорят, что иногда такой вариант даже работает – многое зависит от напора и температуры горячей воды в стояке. Но не погнушайтесь добрым советом – не полагайтесь на везение, а изначально считайте эту схему нерабочей. Проще выбрать другую, чем потом с грустью смотреть на полотенцесушитель, превратившийся в обыкновенную вешалку.

• И еще один вариант, от которого следует бежать, как от огня!.

По каким физическим принципам должен работать полотенцесушитель при подобном подключении – совершенно непонятно!
Нарушены все правила. То есть обе точки врезки расположились выше нижнего края полотенцесушителя при его нижнем подключении. Это уже заставляет задуматься – какой у воды в принципе будет стимул перемещаться по контуру прибора? Кроме того, образована даже не одна «западня» для потоков воды, а две. Что наверняка гарантирует быстрое запирание контура, если циркуляция вначале какая-никакая все-таки пойдет.

Хотя, вряд ли она вообще начнется – слишком много причин для воды избрать себе более простой и короткий путь через стояк.

Все указанные схемы неправильного подключения могут иметь свои варианты. Поэтому важно понять ключевую ошибку, причину неработоспособности, чтобы не допустить такого монтажа.

* * * * * * *

Как видите, работающих, в том числе полностью универсальных схем – вполне достаточно. Если монтаж предполагается производить самостоятельно – еще раз проверьте чертеж, по которому будет выполняться сборка, на возможное наличие принципиальных ошибок. Если приглашен мастер – потребуйте от него заранее представить схему, которую он собирается реализовать. К сожалению, в среде мастеров попадаются люди, совершенно не разбирающиеся в принципах работы сантехнических приборов. И умеющие только, пусть даже и качественно, выполнять определённый набор действий, без осмысления и согласования с имеющимися реальными условиями. А иногда – даже и со здравым смыслом…

Схемы подключения «лесенки»

При подключении водяного полотенцесушителя лесенкой, байпас обязателен. Байпас с заужением или без — зависит от схемы и направления подачи теплоносителя. Диаметр подводящих труб может быть таким же, как на стояке или на один шаг меньше. Подбирается он в зависимости от выбранной схемы. Обращаем ваше внимание на то, что для нормальной работы надо соблюдать такие условия:

• трубы должны быть не менее 25 мм по внутреннему сечению (больше можно, меньше — может стать причиной плохой работы или полной неработоспособности);
• фурнитура (уголки, сгоны, краны) выбирается с таким условием, чтобы просвет трубы оставался таким же;
• трубы отводов — ровные, без впадин и горбов;
• места соединения находятся на той же оси.

При подключении водяной плотенцесушилки надо использовать качественные (фторопластовые) прокладки, которые способны длительное время выдерживать высокую температуру
Кроме того, при скрытой прокладке (в штробах) крайне желательна укладка в теплоизоляцию. Лучше всего — пенопластовая скорлупа, но подойдет и любой другой утеплитель, пригодный для укладки внутри стены. Даже если трубу просто уложить в гофру — это уже плюс. Такая оболочка является компенсатором теплового расширения труб, снижает вероятность электрокоррозии. При утеплении подводящих труб, любая схема подключения полотенцесушителя будет работать более стабильно.

Боковые отводы: схема подключения полотенцесушителя

Полотенчики лесенкой, часто имеют боковое подключение. Причем подключать их можно не только справа или слева, а и по диагонали. Оба типа подключения — и прямой боковой и диагональный — эффективны вне зависимости от направления подачи воды, полотенцесушитель может находиться на значительном удалении от стояка (но не более 4,5 метров).

Обратите внимание, трубы от стояка идут под наклоном (от 3 до 30 мм на один метр трубы). Если длина подводящих труб не более 2 метров, уклон можно не делать. Для большего расстояния, уклон является обязательным условием нормальной циркуляции.

Для того чтобы в любой момент была возможность перекрыть воду, ставят отсечные краны. Выбирая их, смотрите, чтобы они не заужали просвет трубы. Для этого идеально подходят шаровые краны.

Схема прямого и диагонального подключения водяного полотенцесушителя типа лесенка

И схема прямого и схема диагонального подключения, имеют несмещенный и незауженный байпас. Именно там он и должен быть для нормальной работы. Если вода подается снизу, байпас (участок трубы между отводами) обязательно должен быть того же диаметра, не должен иметь смещения. При подаче сверху, можно сделать зауженный на один шаг. В любом случае трубы отводков должны быть идеально прямыми, без впадин или горбов. Особое внимание обратите на места соединений с отводками — они должны быть в одной плоскости. Только при таких условиях схема подключения полотенцесушителя будет работать должным образом.

Возможные варианты бокового подключения

Не всегда есть возможность переваривать отводы от стояка под новый полотенцесушитель. В таком случае можно реализовать две другие схемы. Они работают при нормальном давлении в системе и не слишком сложной конструкции.

Варианты бокового подключения водяного полотенцесушителя

При выборе уголков и другой фурнитуры обращайте внимание на то, чтобы они не заужали просвет. В данных схемах это может быть критичным. Также есть ограничения по расстоянию от стояка. Нормально работает такое подключение при длине отводков до 2,5 метров. Еще один момент: схема справа работает только при верхней подаче.

Нижнее подключение: рабочие схемы

Само по себе нижнее подключение является менее эффективным — хуже циркулирует вода. При таком типе установки, на одной из стоек на самом верху, устанавливается устройство для стравливания воздуха (кран Маевского или автоматический воздухоотводчик). Плюс у такого подключения один: можно трубы вести не по стенам (в штробах или открыто), а в полу или внизу вдоль стен (под ванной, например). Так что выбираться и выполняться схема подключения полотенцесушителя должна очень аккуратно.

Рабочая схема подключения полотенцесушителя с нижним расположением отводов

Есть три хорошо работающих варианта нижнего подключения полотенцесушителя. В любом из них нижний отвод должен быть ниже уровня нижних отводов на сушилке. Это гарантирует работоспособность при любом способе подачи. Также обратите внимание, что на схеме со смещенным и зауженным байпасом (центральный и правый рисунок), верхний отвод должен быть чуть ниже точки подключения. Это гарантирует работоспособность и при нижней подаче. Если подача воды идет сверху, можно отводок делать выше.

Допустимые варианты нижнего подключения полотенцесушителя

Для работоспособности схемы, также соблюдается уклон в сторону полотенцесушителя (на рисунках это незаметно). Уклон — от 3 мм до 3 см на один метр. Чем сложнее/больше конструкция, тем больше уклон (чем больше, тем лучше). Эти схемы работают при длине отводов не более 450 см.

Схемы подключения полотенцесушителя с ошибками (нерабочие или нестабильные варианты)

Приведем также нерабочие варианты подключения полотенцесушителей. При такой установке, они будут работать, только если на подаче поставить циркуляционный насос. Но такой маломощный, надежный и тихий насос найти очень проблематично.

Могут быть и другие ошибки. Но представлены наиболее типичные. Разберем их подробнее. Первые две схемы (см. рис. ниже) — с искусственно созданными подъемами. Любые «горбы» блокируют циркуляцию. В верхних точках скапливается воздух, который перекрывает и движение воды. Чтобы не переделывать подключение, можно попытаться в наивысшей точке поставить воздухоотводчик (лучше автоматический). Теоретически, это может помочь. Практически — зависит от того, насколько высоко подняты «горбы» и способно ли давление их преодолеть. Может быть ситуация с «периодичной» работой. При малом разборе воды в стояке полотенцесушитель теплый, при большом — не греется.

Так подключать полотенцесушитель нельзя

На двух следующих схемах другая ошибка — нижний отвод выше точки подключения. Такие схемы могут работать, но нестабильно (при малом расходе греются, при большом водоразборе — нет). Конкретно высоту, при которой они становятся неработоспособными предсказать невозможно, так как зависит от типа и диаметра труб, от давления, расхода воды в стояке и т.д.

Последняя схема — смещенный и зауженный байпас при боковом подключении. При таком способе подключения теплой обычно бывает только стойка полотенцесушителя, которая оказывается ближе к стояку. Просто циркуляция обычно идет через байпас — вверх, и вниз — через первую стойку. Перекладины при этом прогреваются неравномерно. Они чуть теплые ближе к этой «теплой» стойке и холодные у дальней.

Терморегулятор

В любую схему подключения полотенцесушителя можно установить терморегулятор. Его ставят после отсечного крана. На подаче или на обратке — все равно. Но учтите, что терморегулятор в любом случае имеет меньший просвет, то есть ухудшает циркуляцию. То есть, если полотенцесушитель еле теплый, терморегулятор лишь ухудшит положение.

Но, выход есть, пусть и не слишком элегантный. Можно купить терморегулятор для труб большего сечения (на шаг), собрать узел из переходников и терморегулятора, установить его в сборе. В результате просвет будет равен диаметру трубы (или близок к нему). Но дополнительные элементы — дополнительный риск протечек. Чем больше соединений, тем больше вероятность появления течи.

Использовать для регулировки запорные краны — плохая идея. Есть специальные терморегуляторы, которые уменьшают/увеличивают поток воды плавно и предназначены именно для этой цели

Второй момент — сделать «горячее» терморегулятор не может. Только снизить температуру до желаемой. Если ваш полотенцесушитель и так слегка теплый, ставить терморегулятор не стоит. Это только усугубит положение. А вот если у вас слишком жарко в ванной комнате, терморегулятор очень даже поможет нормализовать температуру.

Возможные устранения проблем

Если ваш осушительный прибор подключен к отопительной сети, то по окончании отопительного сезона, циркуляция в нем перестанет действовать, поскольку притока новой горячей воды до следующего сезона ожидать не стоит. Если прибор подключен напрямую к системе подачи воды в квартиру, то тогда отсутствие циркуляции может быть обусловлено отсутствием подачи воды управляющей компанией.

Также одной из самых частых причин прекращения циркуляции воды в приборе – это появление в нем пробки из воздуха. Для того чтобы решить эту проблему, необходимо провести стравление воздуха при помощи воздухоотводчика.

Еще одна возможная проблема – это образование засоров. Определить их довольно просто, в местах байпаса и стояков вода будет горячей. А в самом приборе – холодной. Поэтому чтобы устранить данную проблему, необходимо провести внутреннюю механическую чистку при помощи цилиндрических железных щеток, которые пройдут в диаметр труб полотенцесушителя.

Бывает и так, что в системе квартиры, к которой происходит подключение полотенцесушителя, нет байпасов возле прибора. В таком случае необходимо обратиться за помощью управляющей компанией для устранения данной проблемы.
