Распределительные коллекторы для теплого пола

Как выбрать материал

Перед тем как сделать водяной теплый пол своими руками, следует не только определиться с комплектацией такового, но и просчитать необходимое количество материалов.
Что входит в комплектацию устройства:

• насос покупается отдельно в случае, если он не входит в базовую комплектацию котла;
• трубы, из которых делается разводка;
• трубы, укладываемые по всей поверхности пола;
• коллектор, который отвечает за регулировку и настройку устройства;
• клапаны (шаровые), которые устанавливаются перед входом в котел;
• фитинги, которые используются для прокладки и подсоединения трассы состоящей из труб от котла к коллектору;
• сам водонагревательный котел.

Основным материалом, который используется для изготовления труб, является сшитый полипропилен или полиэтилен. Сделать теплый водяной пол качественным можно только при условии использовании качественных элементов и материалов. Полипропиленовые элементы должны быть с армированным стекловолокном, так как сам материал может после нагрева сильно расширяться. А вот трубы, изготовленные из полиэтилена не подвержены существенному расширению. Они приобрели колоссальную популярность. Зачастую используются трубы, чей диаметр составляет 1,6 – 2 см. Стоит также учесть и то, что материал должен выдерживать давление в десять Бар и температурный режим в 90 °C.

Труба для пола

Монтаж теплого водяного устройства не должен быть обременен покупкой дорогостоящей кислородной защиты или какими-либо дополнительными слоями. Главная задача должна основываться на минимизации расходов, как на установку водяного теплого пола, так и на монтаж отдельных элементов с подогревом. Коллектор состоит из патрубка с рядом разветвителей. Используется для подключения контуров. В коллекторный шкаф рекомендуется установить сразу два разветвителя. Первый будет отвечать за распределение горячего теплоносителя, а второй за сбор остывшего.

Суть коллектора

Главная особенность водяного теплого пола состоит в теплоносителе, вода постепенно двигаясь к отопительному контуру, отдает часть своей энергии.

Именно поэтому нагрев пола происходит с отдачей тепла воздуху, который перемешается внутри помещения, а он, как известно, направляется снизу вверх. За подачу теплой воды в контур и интенсивность отвечает ряд устройств:

1. основным считается клапан;
2. должен присутствовать насос;
3. коллектор.

Весь контроль распространения воды производится с помощью расходомера. Именно этот прибор выполняет основную роль в работе всей системы.

Все коллектора рассчитываются именно для горячей воды, а также они необходимы, чтобы собирать отработанный материал. В самом узле происходит процесс смешивания горячей воды, которая поступает от источника и обраткой.

Благодаря ротаметрам есть шанс обеспечить весь объем воды для поступления ее к полам. Проще говоря, оборудование самостоятельно проконтролирует тепло в водяном поле.

Обогрев пола не может обходиться без ротаметра. Конструкция включает корпус, выполненный из пластмассы, но есть модели из латуни. Внутри любого прибора размещается поплавок. Имеется колба со шкалой.

Рекомендуем: Как устанавливается тёплый пол xl pipe?

Поплавок может перемещаться вниз и вверх и при этом показывает на определенное деление шкалы. Судя по ней, можно будет судить об объеме теплоносителя, который циркулируется в трубопроводе.

Если говорить о теории, то система работает без прибора, но в таком случае регулировку приходиться проводить вручную, надеясь на свои ощущения.

Расходомер для коллектора теплого пола играет важную роль, если от него отказаться, то будут следующие проблемы:

1. дело в том, что при отсутствии расходомера некоторые контуры пола могут снабжаться теплоносителями, при этом особенности помещения не будут учитываться;
2. расход энергоносителя, который используется для работы приборов нагревания, например, используется либо газ, либо электричество, будет чрезмерно увеличенным.

Допустим, планируется одновременно отопить ванную и другую комнату, например, спальню. Котел, работающий на газу, будет греть воду для ванной и спальни абсолютно идентично, то есть будет присутствовать один температурный режим.

Важно правильно установить оборудование, для этого надо вкручивать сам прибор в гнездо коллектора. Фиксация происходит за счет гайки. При благоустройстве теплого пола, желательно постараться контролировать протяженность теплопровода всех контуров, не обращая никакого внимания на конфигурации. Это упростит регулировку системы и еще можно будет добиться нормальных параметров температуры.

Но надо учитывать, что ванная комната маленькая по квадратуре, чтобы ее обогреть надо меньше воды с котла, а вот для снабжения спальни воды требуется больше. Сравнять тепло каждой комнаты можно, но только в таком случае потребуется использовать расходомер.

Если будет использовать данное устройство, то в ванной и спальне установиться температура для комфортного пребывания там.

Внимательно оценив принцип действия этого устройства можно сделать такие выводы:

1. прибор может функционировать абсолютно автономно, при этом не потребуется использовать никаких дополнительных источников питания;
2. главный принцип работы расходомера дает возможность в достатке расходовать теплоноситель для контура и еще значительно снизить энергетические затраты всех нагревательных приборов;
3. конструкция всего прибора способна обеспечить контроль над количеством поступаемой воды в трубы;
4. коллектор, который устанавливается вместе с расходомером, значительно делает легче контроль над работой всей системы, в общем. Также монтаж системы не сложный и особого обслуживания не требует.

Рекомендуем: Как выполнить настройку тёплого пола?

Рекомендации по монтажу устройства

На этапе проектных работ следует определить место, где будет установлена коллекторная группа. Чаще всего ее монтируют в специальном шкафу, который должен иметь достаточные размеры для размещения всех элементов. Оборудование устанавливают на некоторой высоте от пола вблизи от магистральных труб.

При этом нужно разместить шкаф так, чтобы осталось свободное место для загиба подходящих к коллектору труб. Желательно, чтобы он помещался на одинаковом расстоянии от всех отопительных контуров. Шкаф при желании можно вмонтировать в специально сделанную нишу или просто прикрепить к стене.

На рисунке представлена схема сборки коллектора. Так комплектует оборудование завод-производитель

Собрать укомплектованный коллектор для теплого пола достаточно просто. Однако перед началом работ следует внимательно ознакомиться с инструкцией, которую производитель обязательно вкладывает в упаковку оборудования. Все операции следует выполнять в точном соответствии с ее рекомендациями.

В общих чертах сборка проводится в такой последовательности:

• Вынимаем из упаковки трубки, предназначенные для обратного и подающего теплоносителя. Они уже должны быть снабжены датчиками расхода и клапанами. Если коллектор разделен на несколько секций, скручиваем их между собой.
• Собранные трубы закрепляем на штатных кронштейнах, что позволит работать дальше с большим удобством. Теперь распределитель представляет собой единый узел.
• Устанавливаем на место запорную арматуру, соединительные элементы, заглушки и приборы контроля.
• Закрепляем коллектор на стену. Можно встретить рекомендации, в которых предлагается сначала установить клапан и циркуляционный насос. Однако в этом случае будет очень неудобно впоследствии крепить собранный узел.
• Устанавливаем в соответствии с выбранной схемой циркуляционный насос и клапан с сервоприводом и термоголовкой.
• Подключаем к узлу трубы, идущие от отопительного котла, к отводам присоединяем трубы от контуров теплого пола.

Коллектор для теплого пола лучше всего смонтировать в специально предназначенном для этого шкафу, который можно “утопить” в стене или просто закрепить на ней

Все пуско-наладочные работы следует провести до того, как будет залита бетонная стяжка. Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Проводим настройки коллектора.

Проверяем работу всех приборов управления, позволяющих настроить нужный режим подогрева теплого пола, а также отрегулировать потоки теплоносителя в каждом контуре.

Цель использования коллектора

Коллектор – это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора – подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства – это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке – гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный – с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Функции и виды коллекторов

Функция коллектора — довести температуру воды из нагревателя до нужного уровня. Конструкция представляет собой две трубы (подачи и обратную) с выходами для подключения петель теплого пола.

Горячий теплоноситель под действием циркуляционного насоса поступает в подающую трубу и распределяется по веткам. Там вода отдает тепло и остывает. Пройдя весь контур, она собирается в обратку и поступает в котел для нагрева.

Промышленность выпускает коллекторы в различной комплектации, с разным набором оборудования. От комплектации напрямую зависит цена устройства.

Коллекторы различаются по следующим признакам: конструкция, выполняемые функции, материалы элементов, способ монтажа:

• Наиболее распространенный тип моделей — двухклапанные. Один ставится на подающей трубе, второй — на обратной. Горячая и холодная вода постоянно смешиваются. В этих коллекторах не бывает скачков температуры, которые становятся причиной разрыва трубопроводов.
• Бюджетный вариант – труба с выходами под евроконусы. Применяется в системе отопления дома. Чтобы использовать такой простейший коллектор для теплого пола, придется дополнительно докупить приборы и узлы.
• Китайские модели — работоспособные и недорогие. В них не предусмотрена автоматика, поэтому их устанавливают в небольшом доме, где контуры теплого пола одинаковой длины, и где не предполагается ставить никакой автоматики.

Внимание! Покупая китайский коллектор, необходимо знать, что разъемы отличаются от европейских стандартов, поэтому модули европейских производителей подключают через переходники, китайские шаровые краны протекают и потребуют замены уплотнений.

• Евроконусы — дорогие модели, полностью готовые к монтажу и эксплуатации.
• Трехклапанные гребенки с сервоприводами. Особенность конструкции в том, что вода из котла смешивается с остывшим носителем из обратки. Применяют в крупных помещениях специального назначения (теплицы, питомники).

Важно: при смешивании воды в коллекторе может произойти температурный скачок.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Общие характеристики теплых полов

Существует несколько видов теплых полов, но самым популярным, бесспорно, является водяная система. Одна из важнейших характеристик данной категории систем – их нельзя подключать к централизованному отоплению. Поскольку централизованное отопление используется для обогрева многоквартирных домов, можно сделать простой вывод – теплый пол в таких домах не устанавливается.

В частных домах и загородных коттеджах никаких ограничений нет, поэтому в них можно смело устанавливать теплые полы. Они хорошо подходят для любых условий, а если на нижнем этаже здания имеется котел с жидким теплоносителем, то такой вариант будет просто отличным. При условии грамотного монтажа теплый пол обеспечит качественный и эффективный прогрев здания.

Важным достоинством теплых полов является более высокая эффективность по сравнению с традиционными отопительными системами. Обустройство теплого пола не отличается большой сложностью и включает в себя несколько этапов, в том числе установку коллектора. Все работы без особых проблем выполняются своими руками.

Чтобы легко проходить через каждый этап работы, нужно заранее подготовиться. Первым делом нужно спроектировать будущую систему, а также запастись материалами и инструментами. Далее выполняется подготовка основания под напольное покрытие в тех помещениях, где будет монтироваться теплый пол, и уже на готовом основании можно обустраивать саму систему. Последовательность работ нужно рассмотреть во всех подробностях.

Комплектующие для водяного теплого пола

Сложная конструкция смесительного узла и коллекторной группы дополняется множеством вспомогательных деталей, выполняющих ту или иную роль в регуляции работы теплых водяных полов:

• Управление термостатическим клапаном производится вручную либо автоматически с использованием электротермического привода.
• Гидравлическая балансировка петель напольной системы отопления происходит за счет настроечных клапанов (есть варианты с расходомерами либо без них).
• Обеспечение постоянного давления выполняется с помощью переливного клапана, перенаправляющего лишнюю жидкость в байпас.
• Запорный вентиль балансировки радиатора служит для открытия/закрытия подачи воды между коллектором и отопительной системы.
• Байпас с перепускным клапаном, расширительный бак, предохранительный клапан, а также коммуникаторы и контроллеры отвечают за беспроблемную эксплуатацию водяных теплых полов и непрерывный контроль за работой системы отопления.

Смесительный узел может иметь двух или трехходовые смесительные клапана. Первый вариант считается более надежным, так как позволяет ограничить поступление воды напрямую из котла с помощью балансировочного клапана и термостатических регулировочных узлов. Это сохраняет контур от воздействия кипятка, что особенно ценно при использовании труб из полипропилена.

Конструкция с 3-хходовым клапаном более универсальна в плане рекомендуемой площади обогрева. В отличие от двухходовых узлов, которые не могут обслуживать более 200 м², трехходовой клапан создает оптимальное давление в теплых полах любой квадратуры.

Принцип работы и схема коллектора водяного теплого пола

В самой простой конфигурации коллектор — это две трубки с отводящими патрубками. Первая подключена к котлу, вторая — к обратке. Но такого устройства недостаточно для правильного функционирования теплого пола.

В комплектациях, подходящих для системы, смесительный узел состоит из основных элементов:

• трубки, подсоединенные к подающему и обратному трубопроводам;
• циркуляционный насос;
• регулирующий узел (клапан) с термодатчиком;
• собственно распределительный коллектор с расходомерами.

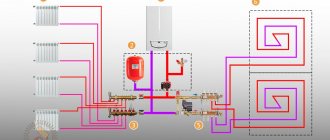

Ниже приведем рабочую схему коллектора для теплого водяного пола.

Назначение узлов:

• Насос поддерживает давление воды и скорость ее циркуляции по контуру.
• Клапан выполняет функцию подпитки контура горячим теплоносителем. Узел оснащен термодатчиком, который дает сигнал клапану при снижении температуры ниже заданной. Клапан открывается и в систему дополнительно поступает горячая вода. Тот же термодатчик по достижении нужной температуры дает сигнал прекращения подачи и клапан закрывается. Термодатчиками служат сервоприводы, которые поддерживают заданную температуру автоматически.
• Гребенка рассчитана на подключение двух-трех контуров воды. Расход теплоносителя по отдельным зонам учитывают расходомеры.

Термостатические клапаны установлены на каждой ветке контуров отопления. Они управляются автоматически, но имеют заглушки для ручного вмешательства.

В качестве дополнительной опции в трубах обратки стоят расходомеры. По ним расход воды можно наблюдать визуально. Давление и температуру в коллекторе регулируют при помощи манометра и термометра.

Материалы и инструменты

Набор материалов и инструментов для обустройства отопительной системы выглядит следующим образом:

• Отопительный котел;
• Коллектор;
• Насос;
• Регулировочный клапан;
• Воздухоотводчик;
• Набор клапанов;
• Фитинги;
• Шурупы;
• Шуруповерт;
• Цемент;
• Песок.

Этот набор может варьироваться в зависимости от конкретных условий, но основные компоненты все же неизменны. Например, без котла работа отопления попросту невозможна, поэтому, если он еще не установлен, этим обязательно придется озаботиться. К котлу в дальнейшем крепится еще один важный элемент – насос, обеспечивающий циркуляцию теплоносителя по всему контуру.

Клапаны предназначены для установки на входе оборудования. После их монтажа нужно приготовиться к долгому процессу монтажа труб разводки. Когда трубы смонтированы, наступает черед коллектора. Конструкция коллектора включает в себя ряд элементов, позволяющих настраивать и регулировать температурный режим теплого пола.

Следующий пункт – фитинги. Нужно приобрести необходимое количество фитингов, при помощи которых будут соединяться элементы основной магистрали. Кроме того, этими же фитингами можно присоединить рабочую поверхность к магистральному трубопроводу.

Особым пунктом в списке идут трубы, из которых будет формироваться рабочая поверхность теплого пола. Обычно для теплых полов используются полипропиленовые трубы, армированные стекловолокном. Преимуществом таких труб перед обычными полипропиленовыми является гораздо более низкий коэффициент температурного расширения. Можно сделать надежный коллектор теплого пола своими руками из полипропилена, и он прослужит достаточно долго.

Впрочем, неплохим вариантом могут быть и простые полиэтиленовые трубы – они практически не расширяются при нагреве. Толщина труб, используемых для теплых полов, должна составлять 18-22 мм. Кроме того, максимальное рабочее давление должно достигать 10 бар, а температура – 90 градусов.

Далее идет коллектор, также называемый разветвителем. Это устройство имеет отводы, которые позволяют подключать к нему различные элементы отопительной системы. В конструкцию теплых полов всегда входит два коллектора – первый монтируется на подаче и обеспечивает систему разогретым теплоносителем, а второй собирает уже остывшую воду. Конструкция самого коллектора, помимо отводов, включает в себя клапаны, устройство для слива системы, клапан аварийного сброса и воздухоотводчик. Перед установкой нужно обязательно рассчитать, на какой высоте коллектор теплого пола будет максимально эффективным и безопасным.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Коллекторный шкаф: назначение, разновидности и преимущества

Коллекторный шкаф

Коллекторный шкаф – защитная конструкция, оберегающая смесительный узел от постороннего вмешательства. По сути, это короб, установленный в горизонтальном положении, оснащенный крепежными механизмами и дверцей.

Использование такого шкафчика дает возможность расположить коллекторный узел в удобном месте без ущерба для интерьера и технического наполнения. Таким образом, коллекторно-смесительный узел можно разместить в любой комнате, не опасаясь, что содержимым заинтересуются дети и домашние питомцы.

Различают два типа коллекторных шкафов:

Наружные монтируются на поверхность стены с помощью специальных крепежей и ножек (при необходимости корректировки по высоте). Выводные щели прикрываются съёмными металлическими накладками. Сам шкаф покрыт порошковой краской или антикоррозийным составом по бокам, дверца может быть в белом, бежевом или другом цвете по вкусу потребителя.

Наружный коллекторный шкаф

Встраиваемые устанавливают в нишу либо закрывают вагонкой или гипсокартоном. Боковые части, как правило, не окрашены, так как в них расположены крепежные и выводные пролеты. Фасад окрашивается в белый цвет, но также возможны варианты.

Встраиваемый коллекторный шкаф

Оба вида конструкций обязательно имеют крепкий замок, защиту от возможных термических ожогов. Шкафы располагают не ниже уровня пола, но и не поднимают слишком высоко. После установки короба, процесс сборки коллектора водяного пола проходит согласно задуманной схеме. При этом, все отводы остаются легко доступны для укладки контуров.

Внутрь шкафа можно поместить также и счетчик водоснабжения, совместив все контуры в одной точке. На стене вся конструкция будет выглядеть в разы эстетичнее, нежели связка труб водяного контура отопительной системы с многочисленными датчиками, вентилями и кранами.

Нюансы устройства теплого пола без смесительного узла

Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:

• Утепление стен помещения;
• Укладка теплоизоляции на пол;
• Наличие качественных оконных систем;
• Укладка пола в непосредственной близости от нагревательного элемента;
• Площадь помещения не более 20-25 м2.

Главная и частая ошибка при монтаже такой системы без узла коллектора – попытка установки на слишком большую площадь.

Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.

Схема монтажа теплого пола без смесительного узла

Коллектор для теплого пола состоит из

• Труб тройников (при закупке труб тройников необходимо точно знать сколько контуров Вы собираетесь утеплить, сколько контуров – столько и труб тройников, они могут быть из нержавеющей стали или из латуни – выберите те которые Вам больше подходят);
• Циркуляционного насоса перекачивающего воду (выбирается в зависимости от объема воды которая будет циркулировать в системе отопления);
• Регулирующих, питающих клапанов (контролирующих подачу дополнительной порции горячей воды для поддержания нужной температуры);
• Манометра (контролирующего давление в системе);
• Термостата – это специальный прибор устанавливающийся для контроля температуры; Он может измерять температуру воды проходящей через него (в случае автоматизированного контроля и температуру воздуха в помещении); сигналы с термостата подаются на систему клапанов, которые при необходимости приоткрываются или наоборот закрываются контролируя диаметр струи теплоносителя поступающего в систему трубок для обогрева помещений; термостаты без автоматической системы контроля температуры поддерживают постоянную температуру согласно ручной установке.).
• Расходомеров (контролирует количество горячей воды смешивающейся с обратом для достижения определенной температуры в контуре и количество воды возвращающейся в котел для последующего нагревания);
• воздушного клапана (устанавливается на конце системы из трубок и служит для выхода воздуха скопившегося в системе отопления).

Регулирующие, питающие клапаны обеспечивают постоянное перемешивание остывшей и только, что нагретой воды из котла. Они могут быть трехходовыми и двухходовыми.

Трёхходовые питающие клапаны:

• Чаще применяются для помещений с большой площадью поверхности пола;
• Могут автоматически контролировать подачу горячей воды в смеситель в зависимости от температуры окружающей среды, за это отвечает термостат;
• При сигнале термостата может впустить в систему горячую воду с температурой около 900С, что приведет к локальному перегреванию определенного участка трубы.

Двухходовые питающие клапаны:

• Используются для помещений с площадью не более 200 м2;
• Смешивают горячую и холодную воду постоянно не зависимо от температуры в помещении;
• Для изменения температуры воды поступающей в трубы контура необходима ручная регул
• ировка.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

• клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
• если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов. При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

Установка коллектора для теплого пола: преимущества

Такая система обогрева как теплый водяной пол с наличием смесительных узлов обладает рядом положительных сторон.

Если верит отзывам, они следующие:

1. Безопасны по отношению к санитарным нормам. Так как тепло распределяется по всей площади помещения, это не дает возможности появиться грибку, плесени в определенных участках. Кроме того такое помещение будет легче содержать, так как в нем нет радиаторов скапливающих пыль.
2. Не представляют угрозу для маленьких детей. Так как система полностью скрыта, она полностью исключает возможность появления ожогов.
3. Такая установка экономична по сравнению с другими методами создания отопления. Функционирование эффективнее в несколько раз, но при этом намного дешевле.
4. Длительный срок эксплуатации. При условии, что монтаж был проведен, верно, такая система может работать безотказно более чем полвека.

Система будет служить вам исправно и долго, но при ее установке лучше обратиться к специалистам. Ошибки, которые будут допущены при установке, исправить очень сложно и дорого, а порой, невозможно.

Итоги

Важно проследить, чтобы при работе обогревательной системы водяного пола расход на коллекторе был виден. Это необходимо при техническом обслуживании. Каждый водяной контур должен иметь свой расходомер.

Рекомендуем: Какие бывают маты для тёплого пола?

Как видим, в оборудовании каждый элемент выполняет свои функции, поэтому каждому необходимо уделить достаточное внимание, а чтобы вся система работала, как одно целое, стоит оборудовать ее расходомером и коллектором, которые будут равномерно распределять все тепло.

Похожие записи
• Как выполнить настройку тёплого пола?
• Что входит в комплект тёплого пола Валтек?
• Особенности тёплого пола Легранд
• Как подключить тёплый пол от печки?
• Как выполнить расчёт мощности тёплого пола?
• Как устанавливают датчик тёплого пола?
