Отопление промышленных помещений — возможные варианты

Расчет отопления

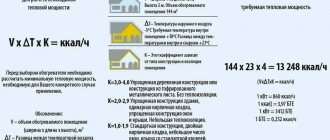

Чтобы провести теплотехнический расчет, перед тем как спланировать любое промышленное отопление, нужно воспользоваться стандартным методом.

Qт (кВт/час) =V*∆T *K/860

Где:

• Qт – теплонагрузка на отапливаемое пространство;
• V – внутренняя площадь помещения, нуждающегося в отоплении (Ш*Д*В);
• ∆ T – значение разницы между наружной и желаемой внутренней температурой;
• К – коэффициент потери тепла;
• 860 – перерасчет на кВт/час.

Коэффициент теплопотерь, который включен в расчет системы отопления для производственных помещений, меняется с учетом типа строения и уровня его теплоизоляции. Чем меньше теплоизоляция, тем выше значение коэффициента.

Выбор системы для отопления промышленных помещений

Отопление промышленных помещений осуществляется при помощи разных видов систем, каждая из которых требует детального рассмотрения. Самой большой популярностью пользуются централизованные жидкостные или воздушные системы, но нередко можно встретить и локальные отопители.
На выбор типа отопительной системы влияют следующие параметры:

• габариты отапливаемого помещения;
• количество тепловой энергии, необходимой для соблюдения температурного режима;
• простота обслуживания и доступность ремонта.

Каждая система имеет свои плюсы и минусы, и выбор будет в первую очередь зависеть от соответствия функционала выбранной системы с требованиями, которые к ней предъявляются. При выборе типа система необходимо провести расчет системы отопления промышленного здания, чтобы иметь четкое понимание того, сколько тепла необходимо постройке.

Нормы СНиП для отопления производственных помещений

Общих положений СНиП достаточно много, а расписаны они весьма обширно. Мы же с вами намерены выделить лишь их суть.

1. Отопление производственных помещений следует проектировать с учетом теплопотерь, затрат тепла на нагрев воздуха, предметов, оборудования. Допустимые теплопотери – не более трех градусов разницы между температурой внутри и снаружи.
2. Максимально допустимые параметры теплоносителя – 90 градусов и 1.0 МПа.
3. Желательно использовать в качестве теплоносителя лишь воду, все другие материалы следует технически обосновывать.
4. Если отапливается электроэнергией, то нужно, чтобы все оснащение соответствовало требованиям.
5. Отопление лестничных площадок не проектируется.
6. Если на одного сотрудника приходится больше 50 квадратных метров пола, то в постоянных рабочих местах должна быть указанная ранее температура, а в непостоянных – не меньше 10 градусов.
7. Газовое оборудование можно использовать лишь тогда, когда продукты горения удаляются закрыто.

Особенности парового отопления производственных зданий

Паровые системы часто используются для отопления производственных зданий. Есть у пара и преимущества, и недостатки.

Плюсы

• Температура воздуха держится на стабильно высоком уровне.
• Высота здания неважна — паровое отопление прекрасно работает в зданиях любой этажности.
• И оборудование, и тепломагистраль относительно невелики.
• Воздух быстро прогревается и так же быстро остывает.

Минусы

• Паровые отопительные системы очень шумные.
• Нет возможности регулировать паровой расход, а значит — и теплоотдачу тоже.

Вместе с тем, пар гораздо лучше воды подходит для отапливания именно производственных помещений.

Воздушное отопление

Большинство предприятий во времена существования Советского Союза использовали конвекционную систему отопления производственных зданий. Трудность применения такого способа заключается в том, что теплый воздух, согласно законам физики, поднимается вверх, тогда как часть помещения, расположенная у пола, остается менее прогретой.
Сегодня более рациональный обогрев обеспечивает система воздушного отопленияпроизводственных помещений.

Принцип действия

Горячий воздух, который предварительно нагревается в теплогенераторе посредством воздуховодов, передается в отапливаемую часть здания. Для распределения тепловой энергии по всему пространству применяются распределительные головки. В некоторых случаях устанавливают вентиляторы, заменой которым может выступать портативное оборудование, в том числе и тепловая пушка.

Преимущества

Стоит отметить, что подобное отопление можно совмещать с различными приточными системами вентиляции и кондиционирования. Именно это и позволяет обогревать огромные комплексы, чего раньше достичь никак не удавалось.

Такой способ широко применяется в обогреве складских комплексов, а также крытых сооружений спортивного назначения. К тому же подобный метод в большинстве случаев является единственно возможным, поскольку он обладает высочайшим уровнем пожарной безопасности.

Недостатки

Естественно, без некоторых отрицательных свойств не обошлось. К примеру, установка воздушного обогрева обойдется в копеечку владельцам предприятия.

Мало того, что вентиляторы, необходимые для нормального функционирования, стоят достаточно много, так они еще и потребляют огромные объемы электроэнергии, поскольку их производительность достигает порядка нескольких тысяч кубических метров в час.

Когда традиции не греют

Схема воздушного отопления, рис. 1

Прежде всего стоит разобраться, почему столь обычные для небольших жилых и офисных помещений водяные системы отопления не подходят для цехов, складов или ангаров.

Схема системы воздушного отопления, рис. 2

Дело в том, что комнаты в квартирах и частных домах, а также офисы чаще всего имеют высоту потолков не выше 3-4 м. Потоки тёплого воздуха от приборов отопления, расположенных под окнами или вдоль стен, поднимаются вверх. Из-за этого разница температур воздуха между полом и потолком с каждым метром увеличивается на 2°С. Таким образом, в жилых комнатах эта разница может достигать 6-8°С, что вполне приемлемо, так как комфортная температура (+18-22oС) должна поддерживаться только до высоты человеческого роста.

Система воздушного отопления, схема, рис. 3

Но чем выше потолок, тем сильнее растёт неравномерность прогрева. В помещении, обогреваемом конвективным способом, тёплый воздух преимущественно скапливается под потолком, что закономерно увеличивает теплопотери через перекрытия или кровлю. При этом на высоте человеческого роста температура остаётся гораздо ниже комфортной.

Схема воздушного отопления, рис. 4

Из-за огромного перепада температур между полом и потолком при использовании водяных систем отопления в помещениях с высокими потолками приходится прибегать к дополнительным мерам для равномерного нагрева всего объёма воздуха. Это могут быть электрические или водяные «тёплые полы» или потолочные вентиляторы, что дополнительно повышает и без того немалые затраты на теплоснабжение постройки. Всё это делает водяное отопление крайне невыгодным и неэффективным решением для обогрева построек с высокими потолками. Так что от него постепенно отказываются в пользу более экономичных воздушных систем.

, схема, рис. 5

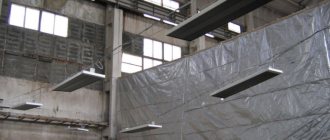

Инфракрасное отопление

Далеко не каждая компания готова тратить огромные деньги на воздушную отопительную систему, поэтому многие предпочитают использовать другой метод. С каждым днем все большую популярность приобретает инфракрасное промышленное отопление.

Принцип работы

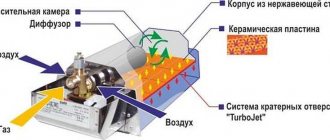

Инфракрасная горелка функционирует по принципу беспламенного сгорания воздуха, располагающегося на пористой части поверхности керамики. Керамическая поверхность отличается тем, что способна излучать целый спектр волн, которые концентрируются в области инфракрасного излучения.

Особенностью этих волн является их высокая степень проходимости, то есть они свободно могут проходить сквозь потоки воздуха, чтобы передать свою энергию в определенное место. Поток инфракрасного излучения направляется в заранее заданную область посредством различных отражателей.

Поэтому подогрев производственных помещений с использованием подобной горелки позволяет обеспечивать максимальный комфорт. К тому же такой способ отопления дает возможность обогревать как отдельные рабочие зоны, так и целые здания.

Основные преимущества

На данный момент именно применение инфракрасных обогревателей считается самым современным и прогрессивным методом отопления промышленных зданий благодаря следующим положительным характеристикам:

• быстрый прогрев помещения;
• низкая энергоемкость;
• высокий КПД;
• компактность оборудования и легкий монтаж.

Выполнив правильный расчет, можно установить мощную, экономную и независимую отопительную систему предприятия, не нуждающуюся в постоянном техническом обслуживании.

Сфера применения

Стоит отметить, что такое оборудование используется, помимо всего прочего, для нагрева птичников, теплиц, террас кафе, зрительных, торговых и спортивных залов, а также различных битумных покрытий в технологических целях.

Центральное водяное отопление

В случае с центральной отопительной системой выработка тепла будет обеспечиваться местной котельной или же единой системой, которая будет установлена в здании. В конструкцию данной системы входят котел, отопительные приборы и трубопровод.
Принцип работы такой системы заключается в следующем: жидкость нагревается в котле, после чего посредством труб разносится по всем отопительным приборам. Жидкостное отопление может быть однотрубным и двухтрубным. В первом случае регулировка температуры не осуществляется, а в случае с двухтрубным отоплением настройка температурного режима может проводиться за счет термостатов и параллельно установленных радиаторов.

Котел является центральным элементом водяной отопительной системы. Он может работать на газу, жидком топливе, твердом топливе, электричестве или комбинировать эти виды энергоресурсов. При выборе котла необходимо в первую очередь учитывать именно наличие того или иного вида топлива.

Например, возможность использования магистрального газа позволяет сразу же подключиться к этой системе. При этом нужно принимать во внимание стоимость энергоресурса: запасы газа не безграничны, поэтому его цена будет расти с каждым годом. К тому же, газовые магистрали очень подвержены авариям, которые будут негативно сказываться на производственном процессе.

Использование жидкотопливного котла тоже имеет свои «подводные камни»: для хранения жидкого топлива необходимо иметь отдельный резервуар и постоянно пополнять запасы в нем – а это дополнительные расходы времени, сил и финансов. Твердотопливные котлы вообще не рекомендуются для отопления промышленных зданий, за исключением случаев, когда площадь постройки невелика.
Правда, существуют автоматизированные варианты котлов, которые способны самостоятельно забирать топливо, да и регулировка температуры в таком случае осуществляется автоматически, но обслуживания таких систем нельзя назвать простым. Для разных моделей твердотопливных котлов используются разные виды сырья: пеллеты, опилки или дрова. Положительным качеством таких конструкций является низкая стоимость монтажа и ресурсов.

Электрические отопительные системы тоже плохо подходят для обогрева производственных построек: несмотря на высокий КПД, эти системы используют слишком большое количество энергии, что очень сильно скажется на экономической стороне вопроса. Конечно, для отопления зданий площадью до 70 кв.м. электрические системы вполне подойдут, но нужно понимать, что электричество тоже имеет тенденцию регулярно пропадать.

А вот чему действительно можно уделить внимание, так это комбинированным отопительным системам. Такие конструкции могут иметь хорошие характеристики и высокую надежность. Существенным преимуществом перед другими типами отопления в данном случае считается возможность осуществления бесперебойного обогрева промышленного здания. Конечно, стоимость таких устройств обычно велика, но взамен можно получить надежную систему, которая будет обеспечивать постройку теплом в любой ситуации.

В комбинированных отопительных системах обычно встроено несколько видов горелок, которые позволяют использовать различные виды сырья.

Именно по виду и назначению горелок классифицируются такие конструкции:

• газово-дровяные котлы: снабжены двумя горелками, позволяют не опасаться подорожания топлива и неполадок на линии подачи газа;
• газово-дизельные котлы: демонстрируют высокий КПД и очень хорошо работают с большими площадями;
• газово-дизельно-дровяные котлы: крайне надежны и позволяют использовать их в любой ситуации, но мощность и КПД оставляют желать лучшего;
• газ-дизель-электричество: очень надежный вариант с неплохой мощностью;
• газ-дизель-дрова-электричество: комбинирует в себе все виды энергоресурсов, позволяет контролировать расход топлива в системе, имеют широкий диапазон настроек и регулировок, подходит в любой ситуации, требует большой площади.

Котел, хоть и является основным элементом отопительной системы, но самостоятельно обеспечить обогрев здания не может. Может ли водяная отопительная система обеспечить необходимый прогрев здания? Теплоемкость воды гораздо выше, если сравнивать с уровнем теплоемкости воздуха.

Это говорит о том, что трубопровод может быть гораздо меньше, чем в случае с воздушным отоплением, что говорит о лучшей экономичности.

Кроме того, водяная система дает возможность контролировать температуру в системе: например, установив обогрев в ночное время на уровне 10 градусов по Цельсию, можно значительно сэкономить ресурсы. Более точные цифры можно получить, проведя расчет отопления производственных помещений.

Водяные системы отопления производственных помещений

В этом случае источником тепла может стать местная котельная предприятия или даже централизованное теплоснабжение. При этом основной элемент такой системы – это специальный котел, который работает на газе, электричестве либо на твердом топливе. Конечно, лучше всего в качестве последнего выбирать газ или каменный уголь, но последний вариант будет несколько дороже. Другие виды топлива обойдутся организации гораздо дороже, а потому вряд ли целесообразно их использовать.

Особенности водяных тепловых установок

При использовании в качестве теплоносителя для обогрева здания воды нужно принимать во внимании следующие особенности таких систем:

• постоянное высокое давление;
• высокие температуры;
• используются в основном для умеренного обогрева объектов (температура в среднем должна держаться на плюс десяти градусах), если это, конечно, не идет во вред производственному процессу.

Водяное отопление производственного цеха

Если на заводе действует центральное водяное отопление, то подача тепла будет осуществляться при помощи местной котельной. Или же за счет единой системы, установленной в здании.

В состав оборудования входят трубопровод, котел и отопительные приборы. Принцип действия прост: жидкость, нагретая в котле, по трубопроводу распределяется ко всем установленным приборам.

Существует два вида водяного отопления производственных цехов:

• однотрубное (отсутствует функция регулировки температуры);
• двухтрубное (можно контролировать температурный режим при помощи параллельно установленных радиаторов и термостатов).

При выборе котла стоит обратить внимание на некоторые особенности. Центральный элемент жидкостного отопления может работать на электричестве, твердом и жидком топливе или газе. Кроме того, возможна комбинация энергоресурсов. Поэтому при подборе котла рекомендуется учитывать наличие тех или иных ресурсов. В этом случае возможно более экономичное отопление цеха.

Использование этой отопительной системы весьма востребовано за счет адекватного соотношения цены и качества.

ИК обогреватели на газе

Стоит сразу отметить, что данный тип топлива для ИК обогревателей имеет массу преимуществ, которые как раз и ценят многие потенциальные покупатели. Самым первым и главным из них является экономичность прибора в использовании.

Можно сравнить его с любым другим видом обогрева, и сразу видно, что затраты на топливо в инфракрасном обогревателе меньше на примерно 70%. По факту, если использовать промышленную систему ИК обогрева, то данная система сможет окупиться уже в ближайшие пару сезонов.

Виды обогревателей на газе

Для начала обязательно выделим обогреватели на две группы. Делить будет именно ИК потолочные обогреватели, предназначенные для производственных площадок:

• Светлые излучатели. Данные приборы созданы специально для того, чтобы обогревать заводы, где потолки высотой более 4 метров. На данный момент, это одни из самых востребованных приборов в промышленном производстве. По расчетам,приблизительно на каждые 20 – 25 метров, понадобится 1 установка, с мощностью в 1кВт. Если необходимо прогреть около 100 кубических метров, то используют навесные обогреватели, мощностью на 5 кВт. При их функционировании, газоотводным каналом будут устраняться продукты сгорания, которые крайне вредны для здоровья.
• Темный тип излучателей. В этом виде систем, газ начинает поглощаться только при температуре не более 400 градусов. За счет этого металлическая трубка, во время работы не будет накаляться докрасна, из чего собственно и появилось такое название излучателей. Перед тем как заняться установкой таких обогревателей, стоит учесть, что они довольно не маленькие, в отличие от светлых излучателей. Но на заводы и другие промышленные объекты, приобретают оба вида излучателей. Выбор остается только за покупателем.

Преимущества излучателей газового вида

Для промышленного типа газового излучателя можно выделить ряд определенных преимуществ, которые явно по душе многим покупателям:

• есть возможность для предприятия греть помещение локально;
• довольно небольшие тепловые затраты;
• прибор окупится буквально за 2 – 3 года;
• не нужно тратиться на персонал, который будет обслуживать;
• можно включать в любое удобное время года;
• крайне быстрый прогрев большой холодной зоны.

Единственный нюанс, данный тип обогревателей не особо подходит для домашнего использования. Поэтому он и называется промышленный. Для того чтобы его использовать необходимы потолки, не ниже 3 – 4 метра. Если высота ниже 3 метров, то использование излучателя опасно.

Последовательность действий при устройстве воздушного отопления

Для устройства системы воздушного отопления цеха и прочих производственных помещений необходимо придерживаться следующей последовательности действий:

1. Разработка проектного решения.
2. Монтаж системы отопления.
3. Проведение пусконаладочных работ и испытаний по воздуху и срабатыванию систем автоматики.
4. Приемка в эксплуатацию.
5. Эксплуатация.

Ниже рассмотрим более подробно каждый из этапов.

Проектирование системы воздушного отопления

Правильное расположение источников тепла по периметру позволит в одинаковом объёме отапливать помещения. Нажмите для увеличения.

Воздушное отопление цеха или склада необходимо монтировать в строгом соответствии с предварительно разработанным проектным решением.

Не следует заниматься выполнением всех необходимых расчетов и подбором оборудования самостоятельно, так как ошибки при проектировании и монтаже могут привести к нарушению работоспособности и появлению различных дефектов: повышенный уровень шума, дисбаланс подачи воздуха по помещениям, дисбаланс температуры.

Разработку проектного решения следует доверить специализированной организации, которая на основании представленных заказчиком технических условий (или технического задания) займется решением следующих технических задач и вопросов:

1. Определение тепловых потерь в каждом помещении.
2. Определение и подбор воздухонагревателя требуемой мощности с учетом величины тепловых потерь.
3. Расчет количества нагретого воздуха с учетом мощности воздухонагревателя.
4. Аэродинамический расчет системы, производимый для определения потерь напора и диаметра воздушных каналов.

Воздушная система отопления: плюсы и минусы

Преимущества

Можно установить термостат на низкую поддерживающую (чтобы вода не замерзла) температуру, оставляя агрегат на какое-то время. По возвращении регулятор переключается обратно, здание прогревается.

Можно при необходимости установить гибкий температурный режим: ночью — один, днем — другой.

Воздушное отопление может работать наряду с воздухоувлажнителем в местности с сухим климатом, избегая при этом проблем, связанных с накоплением «статического электричества».

В регионах с влажным климатом системы воздушного отопления подсушивают воздух в помещениях, что воспрепятствует конденсации влаги и распространению грибка и плесени.

Системы воздушного отопления с воздухозаборником внутри здания снабжены очищающими фильтрами либо ионизаторами, это позволяет удалять загрязняющие частицы и аллергены из воздуха.

В теплый сезон воздуховоды систем воздушного отопления, имеющих принудительную тягу, подают холодный воздух в помещения.

Вентиляторы систем воздушного отопления, при наличии принудительной тяги, используются совместно с твердотопливными печами, обогревая дом в случае непредвиденных сбоев или плановых перерывов в работе централизованного отопления. Подобная альтернативная система, располагаемая вблизи вентилятора воздухозаборника, способна содействовать основной системе отопления в особенно сильные холода.

Воздушные нагревательные системы

Подобное отопление можно сделать как местным, так и централизованным; а отличают его следующие особенности:

• воздушные массы постоянно находятся в движении;
• воздух регулярно меняется и очищается;
• более равномерно распределяется по помещениям и температура;
• безвредно для человека.

Нагретый воздух попадает в цех через воздуховоды, где и перемащивается с уже имеющимся. Причем большая часть его проходит потом через специальные фильтры, вновь нагревается и используется. Таким образом, энергопотери сводятся к минимуму. Кроме того, такая система обеспечивает подачу воздуха снаружи, который уже соответствует санитарным нормам. Однако если в процессе самого производства в атмосферу выделяются какие-то вредные вещества, то подобная система рециркуляции вряд ли окажется эффективной и безопасной. В этом случае придется полностью удалять весь выходящий наружу воздух.

Отметим, что при использовании местного отопления воздухом, источник тепла располагают в центре здания. В качестве последнего обычно берутся ВОА, тепловые пушки и тому подобное. Однако так можно обработать только воздух внутри, а свежие воздушные массы при этом поступать не будут.

Воздушный солнечный коллектор

Местная схема отопления

Когда площадь действия системы отопления распространяется всего на одно помещение, в котором находится сам тепловой центр, схема называется местной схемой воздушного отопления производственных помещений. Расчет и выбор схемы производятся в зависимости от специфики производственного объекта, учета ряда эксплуатационных требований.

Центральная схема отопления

Другое название этой схемы — канальная. Смысл ее заключается в том, что воздух нагревается до нужной температуры в тепловом центре, а затем подается в помещения через воздуховоды. Тепловую установку можно разместить как внутри здания, так и снаружи.

Системы отопления, построенные по центральному типу, в свою очередь бывают рециркуляционными, прямоточными, частично-рециркуляционными.

Рециркуляционная система. Требует сравнительно небольших начальных расходов, эксплуатационные расходы тоже невелики.

Применяется в помещениях, где разрешается циркуляция воздуха.

Система с частичной рециркуляцией. Является более гибкой системой, реализуется за счет механических побуждений движения воздуха. Она способна работать в разных режимах: с частичной заменой воздуха или полной. Может работать в сочетании с вентиляционными установками.

Прямоточная система. Применение такой системы актуально для помещений, в которых выделяются взрывоопасные вещества, токсичные или пожароопасные — в тех случаях, когда попадание этих веществ в другие помещения недопустимо.

Выбор отопительной системы для производственных помещений

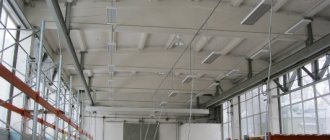

Складские помещения также нуждаются в отоплении

Для отопления производственных зданий чаще всего используются центральные отопительные системы (водяная или воздушная), однако в некоторых случаях рациональнее использовать локальные обогреватели.

Но в любом случае, выбирая систему обогрева производства нужно опираться на следующие критерии:

1. Площадь и высота помещения;
2. Количество нужной теплоэнергии для поддержания оптимальной температуры;
3. Легкость отопительного оборудования в техническом обслуживании, а также его пригодность к ремонту.

А теперь давайте попробуем разобраться с положительными и отрицательными сторонами, которыми обладают упомянутые выше виды отопления производственных помещений.

Центральное водяное отопление

Схема традиционного водяного отопления

Источник теплового ресурса – центральная отопительная система, либо местная котельная. Состоит водяное отопление из котла, отопительных приборов (радиаторов или конвекторов) и трубопровода. Жидкость, нагретая в котле, передается в трубы, при этом отдавая тепло отопительным приборам.

Водяное отопление производственных зданий могут быть:

1. Однотрубное – здесь регулирование температуры воды невозможно.
2. Двухтрубные – здесь регулирование температуры возможно и осуществляется благодаря термостатам и параллельно установленным радиаторам.

Схема водяного отопления производства в случае с местной котельной

Что касается центрального элемента водяной системы (то есть котла), то он может быть:

• газовым;
• жидкотопливным;
• твердотопливным;
• электрическим;
• комбинированным.

Выбирать нужно исходя из возможностей. Например, если есть возможность подключения к газовой магистрали – газовый котел будет неплохим вариантом. Но учтите, что цена на данный вид топлива с каждым годом возрастает. Плюс ко всему могут случаться перебои в центральной системе газоснабжения, что никак не пойдет на пользу производственному предприятию.

Газовые производственные котлы

Жидкотопливный котел требует отдельного безопасного помещения и емкости для хранения топлива. Кроме того, придется регулярно пополнять топливные запасы, а это значит позаботиться о транспортировке, разгрузке – дополнительные затраты денежных средств, рабочих сил и времени.

Жидкотопливные котлы Viessmann разной мощности

Твердотопливные котлы вряд ли подойдут для обогрева производственных помещений, разве что небольших по метражу. Эксплуатация и уход за твердотопливным агрегатом – довольно трудоемкий процесс (загрузка топлива, регулярная чистка топки и дымохода от золы).

Правда, в настоящее время есть автоматизированные твердотопливные модели, в которые не нужно своими руками загружать топливо, для этого разработана специальная автоматическая система забора. Также автоматизированные модели позволяют устанавливать нужную температуру.

Однако за топкой и дымоходом для твердотопливного котла все же ухаживать придется. В качестве топлива здесь используются пеллеты, опилки, щепа, а при ручном закладывании еще и паленья. Хоть данный вид котлов и предполагает трудоемкую эксплуатацию, он является самым недорогим.

Твердотопливный котел Ретра 3M

Электрические котлы также не лучший вариант для больших промышленных предприятий, так как затраченная электроэнергия обходится в приличную «копеечку». А вот отопление производственно помещенья 70 кв метров данным способом вполне приемлемо. Однако не забывайте, что в нашей стране, периодическое отключение электричество на несколько часов – давно привычное явление.

Что касается комбинированных котлов, то их можно назвать поистине универсальными агрегатами. Если вы выбрали водяную отопительную систему и желаете в результате получить эффективный и бесперебойный обогрев производства, то присмотритесь именно к этому варианту.

Хоть комбинированный котел и стоит в разы дороже предыдущих агрегатов, зато он дарит уникальную возможность – практически не зависеть от внешних проблем (перебои в централизованной отопительной системе, газоснабжении и электроснабжении). Такие агрегаты оборудованы двумя или большим количеством горелок, для различных видов топлива.

Вмонтированные типы горелок являются основным параметром деления комбинированных котлов на подгруппы:

• Газово-дровяной отопительный котел – можно не бояться перебоев газоснабжения и подорожания топлива;
• Газово-дизельный – обеспечит высокую мощность обогрева и комфорт в помещении большой площади;
• Газ-дизель-дрова – обладает расширенной функциональностью, но за нее приходится расплачиваться меньшим КПД и невысокой мощностью;
• Газ-дизель-электричество – весьма эффективный вариант;
• Газ-дизель-дрова-электричество – усовершенствованный агрегат. Можно сказать, обеспечивает полную независимость от возможных внешних проблем.

Комбинированный агрегат

С котлами все понятно, теперь давайте посмотрим, подходит ли водяное отопление на производстве под те критерии выбора, которые мы обозначили изначально. Тут сразу же стоить сказать, что теплоемкость воды, по сравнению с теплоемкостью того же воздуха больше в несколько тысяч раз (при обычных показателях температур воздуха (70°C) и воды (80°C) в отопительной системе).

В таком случае, расход воды для одного и того же помещения будет в тысячи рас меньше, чем расход воздуха. А это значит, что потребуется меньше соединительных коммуникаций, что, непременно, является большим плюсом, учитывая конструкции промышленных помещений.

Обратите внимание! Водяная система отопления позволяет контролировать температуру: так, например, можно в нерабочее время установить дежурный обогрев производства (+10°C), а в рабочее время задать более комфортную температуру.

Воздушное отопление

Воздухонагреватель

Данный вид – самое первое искусственное отопление помещений. Так что воздушные отопительные системы подтверждают свою эффективность уже довольно долгое время и, нужно заметить, пользуются постоянным спросом.

Все это благодаря следующим положительным сторонам:

• Воздушный обогрев предполагает отсутствие радиаторов и труб, вместо которых устанавливаются воздуховоды.
• Воздушный обогрев показывает более высокий уровень КПД по сравнению с той же водной отопительной системой.
• Воздух в данном случае нагревается равномерно, по всему объему и высоте помещения.
• Воздушную отопительную систему можно совмещать с системой приточной вентиляции и кондиционирования, что позволяет получать чистый воздух взамен нагретого.
• Нельзя не упомянуть и про регулярную смену и очистку воздуха, что благотворно сказывается на самочувствии и работоспособности сотрудников.

Воздуховоды

С целью экономии финансовых средств, лучше выбрать комбинированное воздушное производственное отопление, которое состоит из естественного и механического побуждения воздуха. Что это значит?

Под словом «естественное» подразумевается забор уже теплого воздуха из окружающей среды (теплый воздух имеется повсюду, даже когда на улице -20°C). Механическое побуждение – это когда воздуховод забирает из окружающей среды холодный воздух, нагревает его и подает в помещение.

Схема воздушного отопления производства

Для обогрева большой площади воздушные системы отопления производственных помещений, пожалуй, являются наиболее рациональным вариантом. А в некоторых случаях, например, на химических предприятиях, воздушное отопление – это единственный разрешенный вид обогрева.

Инфракрасное отопление

Как отопить производственное помещение, не прибегая к традиционным способам? При помощи современных инфракрасных обогревателей. Они работают по следующему принципу: излучатели вырабатывают лучистую энергию над обогреваемой зоной и передают тепло объектам, от которых в свою очередь нагревается воздух.

На рисунке четко видно принцип работы инфракрасного отопления

Информация! Функциональность инфракрасных обогревателей можно сравнить с Солнцем, которое также с помощью инфракрасных волн нагревает земную поверхность, а уже в результате теплообмена от поверхности нагревается воздух.

Такой принцип работы исключает скопление нагретого воздуха под потолком и, как следствие, большие перепады температуры, что весьма привлекательно для отопления промышленных предприятий, так как большинство из них имеют высокие потолки.

ИК-обогреватели разделяются на следующие виды по месту установки:

• потолочные;
• напольные;
• настенные;
• переносные напольные.

Инфракрасные потолочные обогреватели

По типу излучаемых волн:

• коротковолновые;
• средневолновые или светлые (их рабочая температура составляет 800°С, поэтому во время работы они излучают мягкий свет);
• длинноволновые или темные (они не излучают свет даже при своей рабочей температуре 300-400°С).

Настенные ИК модели

По типу потребляемой энергии:

• электрические;
• газовые;
• дизельные.

Инфракрасная потолочная пленка

Газовые и дизельные инфракрасные системы более выгодны и их КПД составляет 85-92%. Однако они сжигают кислород и изменяют влажность в воздухе.

По типу нагревательного элемента:

• Галогенные – единственный недостаток заключается в том, что при падении или сильного удара вакуумная трубка может разбиться;
• Карбоновые – основной нагревательный элемент выполнен из карбонового волокна и помещен в стеклянную трубку. Самый большой плюс по сравнению с остальными ИК-устройствами – это меньшее потребление энергии (примерно в 2,5 раза). При падении или сильном ударе возможна поломка кварцевой трубки.
• Теновые;
• Керамические – нагревательный элемент выполнен из керамических плиток, собранных в один рефлектор. Принцип работы заключается в беспламенном сгорании газо-воздушной смеси внутри керамической плитки, в результате чего она нагревается и передает тепло окружающим поверхностям, предметам, людям.

ИК-обогреватели чаще всего применяются для отопления:

• промышленных помещений;
• торговых и спортивных сооружений;
• складов;
• цехов;
• заводов;
• теплиц, оранжерей;
• животноводческих ферм;
• частных и многоквартирных домов.

ИК-обогреватели потолочные

Плюсы инфракрасного отопления:

1. В первую очередь, нужно заметить, что ИК-обогреватели – единственный вид приборов, позволяющих осуществлять зональный или точечный обогрев. Таким образом, в разных частях производственного помещения можно поддерживать различный температурный режим. Зональный обогрев можно использовать для нагрева рабочих мест, деталей на конвейере, двигателей в автомобиле, молодняка на животноводческих фермах и т.п.
2. Как уже говорилось выше, ИК-обогреватели нагревают поверхности, предметы и людей, но не затрагивают сам воздух. Получается, что циркуляция воздушных масс отсутствует, а значит, нет потери тепла и сквозняков и, как следствие, меньше простудных заболеваний и аллергических реакций.
3. Малая инерционность инфракрасных обогревателей позволяет ощущать эффект их действия сразу же после запуска, без предварительного нагрева помещения.
4. Инфракрасное отопление очень экономично, что обусловлено высоким КПД и низким потреблением электроэнергии (до 45% меньше энергии, чем при традиционных способах). Наверное, не нужно объяснять, что это существенно снижает финансовые затраты предприятия и быстро окупает все вложенные в инфракрасное отопление средства.
5. ИК-обогреватели долговечны, имеют малый вес, занимают мало места, их легко монтировать (к каждому изделию прилагается подробная инструкция по установке) и они практически не требуют технического обслуживания во время эксплуатации.
6. Инфракрасные обогреватели – это единственный вид отопительных приборов, при помощи которых можно осуществлять эффективный местный обогрев (то есть, не прибегая к централизованным системам отопления).

Схема обогрева производственных помещений

Несмотря на сказанное выше, использовать лучистое отопление для нашей схемы мы не будем. Дело в том, что большая часть производственных застроек еще советского образца, с большими теплопотерями. Для них необходим самый недорогостоящий вариант отопления, желательно с использование альтернативного топлива.

Итак, средний объем таких зданий составляет 5760 кубических метра, а для того чтобы восполнить потери, требуется мощность в 108 киловатт за час. Это весьма приблизительные цифры, которые зависят от ряда факторов. Отметим лишь, что у нас должен быть еще 30%-й запас мощности. Наше топливо – древесина и пеллеты.

Дабы получить необходимую нам мощность, требуется порядка 40 килограмм топлива в час, а если на производстве восьмичасовой рабочий день (плюс час перерыва), то в сутки потребуется 360 килограмм топлива. В среднем отопительный сезон составляет 150 дней, значит, в общей сложности нам понадобится 54 тонны дров. Но это значение максимально.

Теперь рассчитаем стоимость. (см. таблицу)

Расчеты отталкивались от того, что на сезон нам потребуется 25 тонн топлива. Если же отапливать газом, то его нам понадобится на 260000 руб., а электроэнергии – на все 360000 руб.

Есть ли вред от обогревателей для промышленности?

Ни один из рассмотренных типов ИК излучателей не наносит вред промышленному помещению и предметам, находящимся в нем. Собственно для этого они и разработаны. А вот для человека есть вред только от излучателей с короткими волнами. Но если соблюдать все нормативы и технику безопасности, то проблем никаких не будет.
