Применение преобразователей частоты для насосов в котельных

Как подобрать циркуляционный насос для отопления

Для подбора оборудования с учетом наиболее подходящих параметров необходимо воспользоваться определенными формулами

. Однако, только специалисты знают, какие именно формулы необходимо использовать в каждом конкретном случае. А если устройство подбирает незнающий человек, то следует воспользоваться следующими рекомендациями:

• Маркировка циркуляционного насоса
  . Например, оборудование Grundfos UPS 25-50, где первые две цифры указывают диаметр резьбы гаек – 25 миллиметров (1 дюйм), которые поставляются в комплекте с устройством. Еще существуют насосы с диаметром гаек 32 миллиметра (1,25 дюйма). Вторые две цифры – это максимальная высота подъема теплоносителя в системе отопления – 5 метров, то есть при помощи циркуляционного насоса может создаваться избыточное давление не более 0,5 атмосфер. Также существуют насосы, в которых высота подъема равна 3, 4, 6 и 8 метров.
• Производительность агрегата
  . Является главным параметром, определяющим работу агрегата. Представлен объемом теплоносителя, перекачиваемого с помощью насоса. Для расчета применяется формула:
  Q=N:(t2-t1),
• где N – мощность источника тепла. Это может быть котел либо газовая колонка;
• t 1 – показывает температуру воды, которая находится в обратном трубопроводе. Как правило, она равняется +65-70 0 С;
• t 2 – показывает температуру воды, которая находится в подающем трубопроводе (выходит из котла или газовой колонки). Зачастую котел поддерживает +90-95 0 С.
• Расчет системы отопления и ее потерь осуществляется для того, чтобы правильно выбрать расчетные параметры того агрегата, который способен справиться с сопротивлением в системе отопления.

Оборудование, выпускаемое серийно, имеют усредненные характеристики. Поэтому необходимо учитывать индивидуальность каждой системы отопления.

Обратите внимание! Выбирать подходящий насос следует с учетом возможности работы агрегата в нескольких режимах, при этом его мощность должна превышать расчетную мощность на 5-10 процентов

Типы насосов котельной

Сетевые агрегаты относятся к самому крупному насосному оборудованию котельной, хотя и не единственные перекачивающие механизмы.

Существуют следующие типы насосов, применяемые в котельных установках:

• питательные паровые и водяные;
• подпиточные;
• сырой воды;
• циркуляционные насосы сетевые;
• рециркуляции жидкого топлива;
• мазутные;
• конденсатные.

Все агрегаты предварительно тщательно рассчитываются и подбираются в соответствующих разделах проекта котельной установки. Это вызвано особо высокими требованиями к надежности используемого оборудования, обеспечивающего производство тепловой энергии.

Основным назначением всех насосов — является циркуляция и подача среды к точке распределения. При этом они должны непрерывно работать на протяжении длительного времени.

Сетевой насос и его назначение

Этот агрегат должен перекачивать с оптимальной скоростью и напором греющий теплоносителя в подающем трубопроводе по температурному графику 150-70 С, в зависимости от температуры наружного воздуха. Их особенностью является близость расположения контура системы охлаждения к его уплотнениям.

Еще они отличаются своей производительностью и высокой работоспособностью. Детали агрегата, например, кожух и рабочее колесо изготавливается из прочного чугунного сплава, что обеспечивает износоустойчивость всей конструкции.

Надежность конструкторской разработки подтверждена многолетним опытом эксплуатации агрегатов в зонах высоких температур и гидравлических ударов. Циркуляционный агрегат неприхотлив , ему не нужно трудоемкое техническое обслуживание.

Они легко монтируются в тепловую систему, имея простую конструкцию и длительный гарантированный период работы. Условия для подбора сетевого агрегата — рабочий напор, максимально температура нагретой воды, качество рабочей среды. Они предназначены для воды, с концентрацией механических примесей не выше 5 мг/л.

Питательный насос и его назначение

Эта группа агрегатов работает только с паровыми котлами с давлением свыше 0,7 ати, они служат для заполнения котла водой взамен того количества, которое ушло на выработку пара и с продувкой соленой воды из котла.

Это очень ответственный агрегат, от его надежности зависит работоспособность котла, и если он не будет подпитываться водой, то произойдет перегрев трубных поверхностей нагрева с последующим взрывом парогенератора.

Поэтому требованиями Котлонадзора предписана обязательная установка не менее двух питательных агрегатов, причем с разными движениями рабочей поверхности — один с паровым преобразователем, а один с электрическим источником.

Существуют также требования по минимальной производительности устройств, каждый должен обеспечивать 150 % нагрузку одновременно работающих котлов, то есть работать с существенным запасом.

Если по схеме в котельной установлены 3 и более агрегата, тип выбирают таким образом, чтобы при выходе самого мощного, суммарная производительность оставшихся в эксплуатации насосов обеспечивала 120 % номинальной нагрузки котлов. Применяются электрические цен¬тробежные и поршневые паровые насосы.

Насос подачи сырой воды

Эта группа насосов используется в системе химводоподготовки. Их задача сделать забор среды из бака сырой воды и направить воду для химической очистки от солей жесткости и взвешенных веществ, после обработки она поступает в бак химочищенной воды или деаэратор, для удаления лишнего кислорода.

Обычно это агрегаты небольшой мощности и рабочего давления, поскольку работают в замкнутом контуре системы трубопроводов, не имеющих больших гидравлических потерь.

Работа его может проводиться оператором ХВО вручную, через кнопку «Пуск» или системой автоматики по датчикам уровня воды в баке. Подбор делают по проектной мощности системы химводоподготовки с учетом 100 % резерва.

При выходе со строя агрегата сырой воды, не будет подпитываться деаэратор, запасов которого обычно хватает на несколько часов работы котла, впоследствии котел будет остановлен автоматикой безопасности из-за низкого уровня воды в деаэраторе.

Конденсатный

Конденсатные насосы применяются на крупных тепловых объектах, например, на ТЭЦ , где они служат для перекачки конденсата, полученного из отработанного пара и подачи его через группу подогревателей низкого давления в деаэраторы, и в схемах парового отопления промышленных предприятий, когда нужно перекачивать отработанный конденсат от потребителей в котельную.

Они отличаются низкими рабочими давлениями, поскольку ограничены давлением среды в конденсато-сборниках, поэтому при исполнении требуют обеспечение высокой антикавитационной защиты, поскольку даже небольшое понижение давления среды в момент перекачки вызывает ее вскипание.

Конденсатные насосы в схемах устанавливаются с резервом от 2 до 4 единиц. Производительность рассчитывается по максимальному объему конденсата, а давление должно быть достаточным для погашения сопротивления в системе между конденсатопроводом и деаэратором, с учетом гидростатического напора из-за разности уровней мест установки оборудования: конденсато-сборник — нижняя установка на «ноль» отметке, деаэратор – верхняя, примерно на втором или третьем этаже здания котельного зала.

Подпиточный насос

Это устройство обслуживает теплофикационную установку в тепловой схеме котельной и предназначено для пополнения утечек воды из магистральной сети.

Его производительность рассчитывается по объему сети теплоснабжения, исходя из норм определенных СНИП и выполняется при расчёте тепловой схемы. При этом результирующая производительность равняется двойному запасу по нормативным утечкам в сети, составляющих 0,75% от общего объема воды в системе.

Количество агрегатов должно быть не менее двух, равной производительности, один из которых должен быть резервным. Насосы устанавливаются на обратной магистрали, поэтому их рабочее давление должно превышать давление в ней не менее чем на 50%. Управление выполняется в ручном режиме операторами котельной , по падению давления в обратной сетевой воде и автоматически, когда срабатывает датчик низкого давления в сети.

Как использовать тепловую схему котельной

Тепловая схема помогает следить за состоянием и функционированием . Из-за дымовых газов не исключено появление коррозии металлических покрытий низкотемпературных или сернокислых. И чтобы она не появилась, следует осуществлять контроль температуры воды. Примечательно, что во входе в котел оптимальной температурой будет 60-70 градусов.

А чтобы была возможность повысить температуру до нужных показателей, устанавливается рециркулярный насос. За водогрейными котлами нужно следить, чтобы их срок службы был приличным, контролируйте постоянство расхода воды. Обычно минимальные данные этого показателя устанавливает производитель.

Чтобы котельные работали хорошо, нужно использовать вакуум-деаэраторы. Обычно водоструйный эжектор создаст вакуум, а для деаэрации используется выделяемый пар. Но, главное, чего боятся при установке котельной, это постоянной привязки к месту. Современная автоматизация многие процессы упрощает.

Особенности подключения насосного оборудования

Если для обслуживания дома используется система принудительной циркуляции, то при отключении электрического питания насос для котла должен продолжать свою работу, получая энергию от запасного источника. В связи с этим лучше всего оснастить отопительную систему ИБП, который будет поддерживать работу конструкции еще на протяжении нескольких часов. Продлить сроки работы резервного источника помогут подключенные к нему внешние аккумуляторы.

При подключении насоса нужно избежать возможности попадания в клеммы конденсата и влаги. Если теплоноситель разогревается более чем до 90 °C, то для подключения используется термостойкий кабель. Также потребуется избежать соприкосновения стенок труб и силового кабеля с мотором и корпусом насоса. Силовой кабель подключается к коробке клемм с правой или левой стороны с изменением расположения заглушки. В случае с боковым расположением коробки клемм кабель должен заводиться только с нижней стороны. Обязательное условие – к насосу должно быть подключено заземление.

Для работы в котельных часто используются сетевые насосы. Такие изделия выполняют функцию перекачивания в тепло-сетевой системе горячей воды. Температура сетевой воды, которую способен гонять по трубам установленный агрегат, достигает +180 градусов.

При этом устройство и конструкция сетевых насосов отличается относительной простотой, и в то же время, аппараты показывают высокий уровень производительности на ряду с надежностью.

Насос питательный для парового котла устройство прибора

Каждый насос для отопительного котла выполняет свои задачи в отопительной системе замкнутого типа. Главный элемент такого насоса – ротор, от которого напрямую зависит эффективность работы агрегата. При работе насоса ротор вращается внутри статора, который неподвижно крепиться на прочном основании. Некоторые модели оборудуются керамическим статором, что защищает ротор от попадания на него известняка.

Края ротора оснащаются лопастями, вращение которых выталкивает теплоноситель далее по трубам. В большинстве своем насосы для котлов оборудуются одним ротором, однако попадаются модели с несколькими рабочими элементами. Ротор приводится в движение посредством электрического двигателя. Моторы большинства моделей насосов отличаются высокой мощностью и длительным рабочим ресурсом. Все элементы насос помещены в прочный корпус из алюминия или нержавеющей стали.

Правила монтажа насосов для котла

Любое оборудование, будь то агрегат для отопительной системы, или насос для промывки котлов, должно монтироваться строго с рекомендациями производителя. Одно из самых важных условий – правильно подобрать расположение прибора. Вал насоса должен быть расположен строго горизонтально. В противном случае внутри системы образуются воздушные пробки, из-за чего подшипники и другие элементы агрегата останутся без смазки. Результатом этого станет быстрый износ деталей прибора.

Еще одно важное условие – это правильный выбор места для врезки насоса. Агрегат должен заставлять жидкость перемещаться по трубопроводу

Стандартная схема монтажа прибора указана на изображении ниже.

Основные элементы на схеме изображены в таком порядке:

• котел;
• муфтовое соединение;
• вентили;
• система сигнализации;
• насос;
• фильтр;
• бак мембранного типа;
• отопительные радиаторы;
• линия подпитки жидкостью;
• блок управления;
• датчик температуры;
• аварийный датчик;
• заземление.

Данная схема обеспечивает максимально эффективную работу насоса и отопительной системы. При этом потребление электроэнергии каждым отдельным элементом системы сводится к минимуму.

Классификация

Все насосы делятся на два типа:

Насос с сухим ротором

Рабочая часть ротора не имеет прямого контакта с водой благодаря защите нескольких уплотнительных колес. Изготавливаются эти детали из угольного агломерата, высококачественной стали или керамики, окиси алюминия – все зависит от типа применяемого теплоносителя.

Запуск устройства осуществляется за счет движения колец по отношению друг к другу. Поверхности деталей идеально отполированы, соприкасаясь друг с другом, они создают тонкий слой водяной пленки. В результате чего создается герметизирующее соединение. С помощью пружин кольца прижимаются навстречу друг другу, благодаря чему по мере изнашивания детали самостоятельно подгоняются друг к другу.

Период эксплуатации колец приблизительно три года, что намного дольше эксплуатации сальниковой набивки, нуждающейся в периодической смазке и охлаждении. Показатель коэффициента полезного действия равен 80 процентов. Главная отличительная особенность работы агрегата – высокий уровень шума, в результате чего для его установки необходима отдельная комната.

Насос с мокрым ротором

Рабочая часть ротора – крыльчатка – погружается в теплоноситель, который одновременно выступает и как смазка, и как охладитель двигателя. С помощью герметичного стакана из нержавеющей стали, установленного между статором и ротором, электрическая часть двигателя защищается от попадания влаги.

Как правило, для производства ротора применяется керамика

, для подшипников – графит или керамика, для корпуса – чугун, латунь или бронза. Главная особенность работы агрегата – низкий уровень шума, продолжительный период использования без техобслуживания, легкие и простые настройки и ремонт.

Показатель коэффициента полезного действия составляет 50 процентов. Это объясняется тем, что герметизация металлической гильзы, которая отделяет носитель тепла и статор, если диаметр ротора большой, невозможна. Однако, для бытовых нужд, где обеспечивается циркуляция теплоносителя в трубопроводах небольшой протяженности, такие циркуляционные насосы применять целесообразно.

В состав модульной конструкции

современного устройства «мокрого» типа входят:

• Корпус;
• Электрический двигатель со статором;
• Короб с клеммниками;
• Рабочее колесо;
• Картуш, состоящий из вала с подшипниками и ротора.

Модульная сборка удобна тем, что в любое время есть возможность замены вышедшей из строя части циркуляционного насоса на новую деталь, а из картуша легко устраняется скопившийся воздух.

Подпиточные насосы Grundfos развивают достаточно большое давление

Как получить скидку?

Жми “мне нравится”

Распечатай купон

Получи скидку!

1. Нажмите кнопку “мне нравится” любой из представленных социальных сетей.
2. В появившемся всплывающем окне нажмите кнопку “распечатать купон” . Перед вами появидся скидочный купон.
3. Распечатайте купон, который дает Вам право на скидку в размере от 5% до 20% на товары и услуги нашей компании!

Авторизованный сервисный партнер Grundfos

Обслуживание

гарантийное и постгарантийное

на объектах любой сложности

Пусконаладка

Насосная техника довольно сильно эволюционировала с момента её внедрения в народное хозяйство. На данный момент подобные аппараты зачастую оснащены всевозможной автоматикой. Начиная от защиты от сухого хода, механическими обратными клапанами, исключающими обратный проток перекачиваемой субстанции и заканчивая мощными электронными блоками, позволяющими регулировать скорость вращения, изменяя частоту электрического тока, измерять различные характеристики в режиме реального времени: температуру, силу тока, величину протока и тому подобные.

Не прошли эти процессы и мимо насосов Grundfos для подпитки системы отопления и котла. Эти современные аппараты сочетают в себе отличное качество вместе с применением последних достижений науки и техники. Несмотря на, с первого взгляда, вспомогательную функцию, эти устройства способны создавать достаточно большое давление, что позволяет использовать их даже при первичном заполнении системы, либо при плановой замене теплоносителя.

А для более подробного ознакомления с ассортиментом, можно обратиться к каталогу подпиточных насосов Grundfos, расположенном на сайте официального представителя производителя в нашей стране, .

Монтаж чиллера и системы кондиционирования в здании ТЦ на Каширском шоссе в г. Москва

Сотрудниками ЗАО “Единый Сервисный Центр” был проведен монтаж чиллера и сопутствующего оборудования в здании ТЦ на Каширском Шоссе.

Где купить “Подпиточные насосы Grundfos”?

Отгрузка товара “Подпиточные насосы Grundfos”

– самовывозом по адресу г. Москва, 127282, Полярная улица, дом 31А, строение 1. (показать карту)

В других городах

Стоимость доставки в указанных городах зависит от наличия товара на местном складе. Актуальное наличие можно уточнить по телефону нашего офиса в вашем городе:

Мы сможем предложить Вам максимально низкую цену и сжатые сроки доставки, по сравнению с конкурентами в Вашем регионе.

Роль подпиточных насосов Grundfos в системе отопления

Для систем отопления роль насосной техники особенно важна. Во-первых, многие современные системы требуют принудительной циркуляции теплоносителя в контуре, а во-вторых время от времени система требует пополнения объёма теплонесущей жидкости. Абсолютно герметичный контур создать возможно, но это не станет панацеей, потому как через определённый период времени требуется частичная или же полная замена теплоносителя, в зависимости от технических условий отопительной системы. Также не стоит забывать и о плановом техническом обслуживании, при котором производится промывка радиаторов и контура в целом, что подразумевает под собой разгерметизацию отопительного контура. Поэтому, независимо от географического положения владельца системы отопления (например, в Люберцах), ему пригодится питательный насос Grundfos.

Для чего нужны подпиточные насосные агрегаты?

Ответ на этот вопрос охватывает множество областей промышленного и бытового применения. Речь идёт о кондиционировании, отоплении, вентиляции и прочих инженерных конструкциях. И внедрение в различные вспомогательные и основные производственные процессы позволяет использовать подпиточные насосы Грундфос даже для агрессивной среды и жидкостей. Это станет залогом безостановочной работы производственной линии, например СИП-мойки, которая является важнейшим элементом в пищевой промышленности.

Различное исполнение агрегатов позволяет использовать их при любых условиях окружающей среды: в жилом помещении, в цеху, в котельной, на открытом воздухе. Ведь производитель позаботился обо всех возможных способах использования этого типа оборудования. И даже разработан уличный насос Грюндфос, актуальный в Королеве и Мытище.

Теперь Вам нужно только внимательно выбрать модель необходимого подпиточного насоса, основываясь на технических условиях своей системы.

Функции преобразователей частоты

Современные преобразователи частоты для котельных – многофункциональные устройства. Они:

• Обеспечивают ограничение пусковых токов при старте двигателей.
• Позволяют плавно регулировать напор и давление в системе.
• Автоматически управляют производительностью насосов в зависимости от реальных потребностей потребителей тепла.
• Осуществляют отключение агрегатов при авариях и ненормальных режимах работы.
• Позволяют автоматизировать работу котлов по заданной программе или событиям.

Частотные преобразователи также поддерживают базовые протоколы обмена данными, с их помощью можно осуществлять удаленный контроль и управление насосами котельных.

Устройства также имеют встроенную память для хранения данных о включениях, отключениях, ошибках и других событиях.

Насос моноблочный

Ранее в качестве сетевых насосов использовались насосные агрегаты, смонтированные на фундаменте или раме, состоящие из насоса и привода. Механическая энергия передавалась от привода к насосу через группу приводных механизмов. Это было обусловлено в первую очередь необходимостью использования мощных приводов.

• Современный ассортимент насосного оборудования позволяет использовать в качестве сетевых насосов моноблочные насосы.
• Использование моноблочных насосов позволяют в первую очередь значительно сэкономить монтажное пространство.
• Особенно это проявляется при использовании моноблочных насосов с вертикально расположенным валом.
• Использование современного насосного оборудования при модернизации существующих котельных позволяют в два и более раз уменьшить необходимую монтажную площадь.

Купить сетевой моноблочный насос в компании Интерпампс

ООО «Интерпампс» предлагает надежное насосное оборудование серии Etaline и Etaline-R, с производительностью до 2000 куб.метров в час, и напором до 100 метров водяного столба, рассчитанные на рабочее давление до 25 бар и температуре от -30 до +140 градусов Цельсия. Благодаря своей конструкции и рабочим параметрам, насосы Etaline могут быть применены в качестве сетевых насосов, как в стационарных котельных, так и в блочно-модульных. Расположенные на одной оси патрубки в насосах Etaline, значительно упрощают трубную обвязку насосов. Позволяя в том числе производить монтаж насосов Etaline непосредственно в существующий трубопровод без изменений последнего. Высокая эффективность и надежная конструкция насосов позволяют значительно снизить цену последующей эксплуатации.

Центральный офис ООО «Интерпампс» расположен в г.Москве, мы предлагаем своим партнерам купить качественное насосное оборудование недорого. Подбор насосного оборудования по запросам наших партнеров мы производим бесплатно и в кратчайшие сроки.

Циркуляционный насос для котла системы отопления выполняет достаточно важную функцию – именно он отвечает за бесперебойную циркуляцию теплоносителя по трубам и радиаторам. От выбора агрегата во многом зависит эффективность работы отопительной системы и комфортабельность проживания в частном доме или квартире.

Применение частотных преобразователей для сетевых насосов

Сетевые насосы предназначены для обеспечения циркуляции теплоносителя от котла к потребителям и обратно. Использование частотно-регулируемого привода:

• Позволяет автоматически поддерживать давление в сети в соответствии с заданной программой.
• Обеспечивает переменную работу насосных агрегатов по наработанным часам. Преобразователи также автоматически подключают резервные насосы при недостаточной производительности или авариях основных.
• Осуществляет плавный пуск и остановку, без риска гидроударов.
• Позволяет осуществлять удаленный контроль и управление, корректировку текущих характеристик.

Частотные преобразователи также защищают двигатели от перегрузок, перепадов напряжения, несимметричной нагрузки, аварийных режимов и передают информацию на пункт диспетчеризации.

Насос моноблочный

Ранее в качестве сетевых насосов использовались насосные агрегаты, смонтированные на фундаменте или раме, состоящие из насоса и привода. Механическая энергия передавалась от привода к насосу через группу приводных механизмов. Это было обусловлено в первую очередь необходимостью использования мощных приводов.

• Современный ассортимент насосного оборудования позволяет использовать в качестве сетевых насосов моноблочные насосы.
• Использование моноблочных насосов позволяют в первую очередь значительно сэкономить монтажное пространство.
• Особенно это проявляется при использовании моноблочных насосов с вертикально расположенным валом.
• Использование современного насосного оборудования при модернизации существующих котельных позволяют в два и более раз уменьшить необходимую монтажную площадь.

Купить сетевой моноблочный насос в компании Интерпампс

ООО «Интерпампс» предлагает надежное насосное оборудование серии Etaline и Etaline-R, с производительностью до 2000 куб.метров в час, и напором до 100 метров водяного столба, рассчитанные на рабочее давление до 25 бар и температуре от -30 до +140 градусов Цельсия. Благодаря своей конструкции и рабочим параметрам, насосы Etaline могут быть применены в качестве сетевых насосов, как в стационарных котельных, так и в блочно-модульных. Расположенные на одной оси патрубки в насосах Etaline, значительно упрощают трубную обвязку насосов. Позволяя в том числе производить монтаж насосов Etaline непосредственно в существующий трубопровод без изменений последнего. Высокая эффективность и надежная конструкция насосов позволяют значительно снизить цену последующей эксплуатации.

Центральный офис ООО «Интерпампс» расположен в г.Москве, мы предлагаем своим партнерам купить качественное насосное оборудование недорого. Подбор насосного оборудования по запросам наших партнеров мы производим бесплатно и в кратчайшие сроки.

Если котельная сконструирована верно, то она будет обслуживать и системы отопления, и вентиляцию, и снабжение горячей и холодной водой. Самостоятельно, можно сказать, никто не проектирует коммуникации. Ориентируются хотя бы на типовой план. Зависит его выбор от типа помещения, к которому он и предусмотрен.

В графическом чертеже должны быть отражены все механизмы, аппараты, приборы, а также трубы их соединяющие. В стандартных схемах котельной включены и котлы, и насосы (циркуляционные, подпиточные, рециркуляционные, сетевые), и аккумуляторные, и конденсационные баки. Также предусматриваются устройства подачи топлива, его сжигания, а еще аппараты для деаэрации воды, теплообменников, тех же вентиляторов, тепловых щитов, пультов управления.

Те тепловые сети, что работают на воде, делятся на две группы:

• Открытые (жидкость при этом отбирается в местных установках);
• Закрытые (вода возвращается в котел, отдав теплоту).

Самый популярен образец принципиальной схемы – это пример водогрейной котельной открытого типа. Принцип в том, что циркулярный насос установлен на обратной линии, он отвечает за доставку воды в котел, и потом по всей системе. Подающую и обратную линии соединят два типа перемычек – перепускная и рециркуляционная.

Технологическая схема может быть взята из любых достоверных источников, но хорошо бы обсудить ее со специалистов. Он проконсультирует вас, подскажет, подходит ли она в вашей ситуации, объяснит всю систему действия

В любом случае, это важнейшая конструкция для частного дома, потому внимание должно быть максимальным

Сетевые насосы типа СЭ

Что нужно об этом знать

В первую очередь, желательно изучить устройство системы отопления, понять суть ее работы. Начнем с того, что отопление начинается с котельных, где сжигают какое-либо топливо (газ, уголь, дрова), а затем тепло передается по трубам посредством теплоносителя. Теплоносители бывают нескольких видов: воздух, пар и самый распространенный — вода. Вот только вода имеет свойство замерзать при низких температурах. Поэтому там, где это необходимо, используется антифриз, разбавленный водой для того, чтобы уменьшить негативное разрушающее воздействие на трубопровод. Производится расчет, помогающий определить правильное соотношение воды и антифриза. При центральном отоплении теплоноситель может направляться по насосной системе или же по обычной.

Обычная, или естественная, система устроена очень просто: вода, нагреваемая в котле, движется по одним трубам, прогревая радиаторы, а затем возвращается по другим, чтобы снова нагреться. Есть в этом несложном устройстве еще расширительный бак и воздухоотводчики. Последние нужны для того, чтобы устранить пузырьки воздуха и различных газов, которые могут накопиться в трубах. А в расширительный бак уходит лишняя влага, которая появляется, когда вода расширяется от нагревания.

Для закрытой системы отопления характерен насос. Он помогает разгонять воду сильнее, чем она движется в обычной безнасосной системе. Особенно нужен насос в том случае, если трубы слишком узкие, и это мешает циркулировать теплоносителю.

Какие насосы используются для котельных

Сетевые насосы для котельных наиболее часто бывают центробежными, оснащенными электродвигателем. По типу их можно поделить на: конденсатные, сетевые, подпиточные, предназначенные для сырой воды. Также можно встретить такой тип насосов, как питательный.

В котельных системах водопровода принято устанавливать сразу несколько устройств, имеющих одинаковые характеристики. Насосы соединяют параллельно, при этом один из них является основным, а второй является резервным и запускается по мере необходимости, когда выходит из строя первый. Однако возможна и работа сразу двух аппаратов. В таком случае, давление воды в трубах остается таким же, как и при работе одной установки, но зато увеличивается подача воды, уровень которой становится равным сумме подаче каждого из устройств.

Насосы для котельных могут иметь огромный вес и габариты

Для котельных наиболее оптимальным вариантом будет установка центробежного 1-ступенчатого насоса типа КМ, 1-ступенчатого агрегата типа Д с 2-сторонним всасыванием, либо многоступенчатого изделия типа ЦНСГ. Кроме того, многие профессионалы рекомендуют устанавливать в котельной установки типа КС, являющиеся конденсатными. При этом конечный выбор зависит от конкретных требований покупателя, которые, как правило, обуславливаются условиями эксплуатации будущего оборудования.

Выбор устройства и расчет требуемого напора

Насосы для котельных выбираются, строго исходя из требований системы отопления, а точнее, из требуемого напора. Чтобы понять, какой напор необходим для оптимальной работы вашей системы, можно обратиться к созданной для этих целей формуле.

Формула на первый взгляд выглядит не самой простой, однако при изучении каждого значения расчет требуемого напора произвести не составит большого труда. Символы в формуле, по которой можно сделать расчет нужного напора, означают:

На ряду с насосами устанавливают манометры, краны, фильтра

• H – нужная величина напора в метрах водяного столба;
• Lсум – общая длина контуров, учитывая трубы обратного хода и подачи. Если вы используете теплый пол, нужно учитывать в расчете длину проложенных под полом труб;
• Rуд – удельный уровень сопротивления труб системы. Учитывая запас, принимают на 1 погонный метр 150 Па;
• r – общее значение сопротивления трубопровода системы;
• Pt – удельная плотность носителя тепла;
• G – постоянная, которая равна 9,8 метрам на квадратный сантиметр, или единица ускорения свободного падения.

Нередко возникает сложность подсчета суммарного сопротивления системных элементов. Однако в таком случае можно упростить общую формулу, заменив вместо данной суммы коэффициент k, являющийся поправочным. Так, поправочный коэффициент системы, в которой установлены какие-либо терморегуляторы, будет равен 1,7.

У обычной системы, предусматривающей фитинги стандартного вида и краны, не имеющие элементов для термостатической регулировки, поправочный коэффициент равняется 1,3. Система же, имеющая множество разветвлений и запорно-регулирующую арматуру с большой насыщенностью, имеет этот коэффициент на уровне 2,2. Расчет по конечной формуле, в случае с поправочным коэффициентом, будет иметь такой вид: H=(Lcум*Rуд*k)/(Pt*g).

Произведя расчет по данной формуле, вы сможете понять, какими параметрами и характеристиками владеет насос, который нужно приобрести. Подчеркнем, что насос для котельных рекомендуется выбирать такой, мощность которого не будет превышать необходимую для создания нужно напора. Купив насос с мощностью, превышающей нужную для обеспечения желаемого напора, вы попросту потратите средства впустую.

Область применения и характеристики

Характерными чертами сетевых насосных устройств являются простота монтажа и неприхотливость в обслуживании. Такие материалы, как качественная сталь и серый чугун, из которых изготавливается подобная техника, способствуют повышению запаса прочности и долговечности насоса. Технические характеристики сетевых насосов позволяют им работать с преимущественно чистой водой, которая не должна содержать твердые части диаметром больше 0,2 мм, а также, более 5 мг/л механических примесей.

Чаще всего применяются сетевые насосные аппараты с целью создания циркуляции воды в теплофикационных сетях, а также для обслуживания бойлерной (подогревательной) сетевой установки. Изготавливаются такие агрегаты как с одной передачей, так и в 2-ступенчатом варианте. Привод функционирует за счет электрических силовых агрегатов (двигателей). Имеют вид горизонтальных насосов.

Агрегаты также включают в свое устройство:

• корпус с горизонтальным разъемом;
• рабочее колесо с двусторонним входом воды;
• подшипники, вал и концевые уплотнительные элементы;
• камеры для концевых уплотнений и фланцы для крепления подшипников, установленные в корпус;
• подшипники качения, которые служат опорой для ротора;
• роликовый или шариковый опорный подшипник для привода;
• подшипник для радиальной оси.

Средняя подача воды аппаратов для котельных составляет 450-500 кубометров в час, напор в районе 50-70 м, а такой параметр, как давление на входе, варьируется в пределах 16 килограммов на один квадратный сантиметр. Насосы, назначение которых заключается в циркуляции горячей воды в небольших отопительных системах, имеют меньшие показатели мощности и производительности, но и стоят они на порядок дешевле.

Сфера применения сетевых изделий не ограничивается только системами отопления, в частности, котельными. Это оборудование с успехом используют для подачи ГСМ на базы, склады и промышленные предприятия, для подкачки реагентов в водоочистные сооружения, а также в водоподготовительных системах, предназначенных для подкачки воды в системы водяного снабжения при падении уровня давления в трубах. Вместе с тем, применение такому оборудованию находится и при очистке резервуаров, а также хранилищ для такого вещества, как мазут.

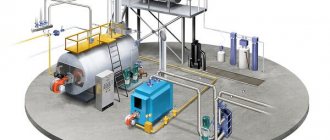

Автоматика и схема котельной установки

Автоматика дает возможность воспользоваться набором программ, управляющих тепловыми потоками. Зависит это и от режима дня, от погоды. В том числе, нужно это и для обогревания дополнительных помещений: игровой комнаты, бассейна.

Есть какие-то популярные пользовательские функции, которые адаптируют работу оборудования с оглядкой на образ жизни хозяев дома. Это и обычная система снабжения горячей водой, и комплекс каких-то индивидуальных опций, которые удобны именно этим жильцам, экономичны. Точно так же можно разработать схему автоматизации котельной, выбрав один из популярных режимов.

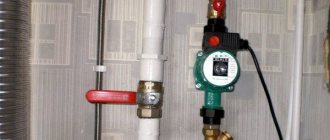

Циркуляционные насосы с мокрым ротором

В данном случае ротор насоса в котельную для отопления опущен прямо в воду. Благодаря особой конструкции, циркулирующий в отопительном контуре теплоноситель выступает одновременно в качестве смазочного материала и охладителя для отдельных частей насоса. Данный тип оборудования отличается практически бесшумной работой, поскольку большинство звуков и вибрация поглощается жидкостью, в которую погружен насос.

Установка водяного насоса в систему отопления возможна равно как для осуществления только обогрева помещения, так и для вспомогательного снабжения жильцов горячей водой. Данные установки широко применяются на промышленных объектах и в частных жилых домах. Единственное отличие в том, что в промышленности используются более мощные установки.

Удостовериться в работоспособности прибора можно при визуальном осмотре (нужно отвинтить заднюю крышку), а также с помощью аппаратной диагностики.
