Все известные производители водонагревательного и отопительного оборудования очень серьезно относятся к своей репутации на рынке и в потребительской среде, поэтому делают все, чтобы аварии и несчастные случаи при пользовании их продукцией были исключены. Все бойлеры, греющие воду под давлением более 1 бар, проходят испытание на специальных стендах и установках. Но даже в этом случае компании–производители напоминают в инструкциях, что в обязательном порядке должна выполняться установка предохранительного клапана для бойлера. Только так можно обеспечить необходимый уровень безопасности.
Предохранительный клапан, особенности устройства и установки
По одному названию можно легко сообразить, что главной функцией предохранительного клапана является управление давлением внутри бойлера. Фактически в конструкцию стандартного устройства входят два клапана – обратный и предохранительный, рис.
Чтобы понять, как работать с конструкцией, необходимо разобраться с устройством предохранительного клапана бойлера:
- Оба управляющих клапанных элемента собраны в Т-образном корпусе из никелевого, железоалюминиевого или латунного сплава. В вертикальной части корпуса установлен обратный клапан, в горизонтальной – предохранительный;
- На штоке предохранителя установлен управляющий флажок красного или синего цвета, с помощью которого можно принудительно сбрасывать часть воды из бойлера;
- Управляющие тарелки или лепестки обоих клапанов в рабочем состоянии должны быть прижаты к опорной поверхности или «седлу»;
- С обоих концов на входном и выходном патрубке корпуса выполнена трубная дюймовая резьба, чаще всего ее размер на предохранительном клапане для бойлера ½ дюйма. Для емкости на 100-200 л обычно предусмотрена установка предохранительного клапана бойлера на ¾ дюйма.
К сведению! Несмотря на то что установка обоих клапанных элементов выполнена в одном корпусе, работают и ломаются они совершенно по-разному.
В качестве примера прибора высокого качества можно вспомнить клапан предохранительный для бойлера gorenje, фото.
Латунный корпус и литье высокого давления обеспечивают длительный срок эксплуатации даже при установке на дешевых китайских бойлерах. Единственный недостаток – высокая цена, не менее 15 долл. за штуку. Но если учесть, что установка клапанного предохранителя позволит избежать крупных неприятностей, экономить на безопасности не имеет смысла.
Срабатывание предохранительного клапана
Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.
Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.
Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.
Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.
Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.
Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.
Претензии к работе предохранительного клапана
На самом деле ненормальная работа клапанного прибора может иметь вполне конкретные причины:
- Низкое качество изделия;
- Аномально высокое давление в водопроводе;
- Неправильная установка и регулировка клапанного механизма.
Как правило, высокое давление воды характерно для первых этажей многоквартирных домов. При профессиональной установке мастера всегда интересуются давлением воды. Выполнять установку бойлера и подключать его к водопроводу с водой на 5-6 Бар нельзя. Поэтому напор пытаются регулировать с помощью вводного вентиля либо рекомендуют установку понижающего редуктора, что сразу решит половину проблем.
Первый и третий случаи намного сложнее и опаснее высокого давления. Как правило, производители бойлеров известных брендов комплектуют свои изделия очень хорошими, качественными предохранительными клапанами. При покупке мало кто проверяет, какие именно дополнительные комплектующие и материалы прилагаются к бойлеру, поэтому фирменные приборы в ходе предпродажной подготовки подменяются соответствующими по размеру, но более дешевыми. Поэтому при покупке или установке стоит еще раз проверить работу устройства, чтобы потом не удивляться, что на бойлере течет предохранительный клапан.
Высокое качество клапана можно определить по следующим признакам:
- Корпус изготовлен литьем из латунного сплава, возможно, с никелевым покрытием. Более дешевые сплавы железо-алюминий или медь-алюминий будут легче, с более тонкими стенками корпуса;
- Пластиковые клапанные тарелки при нажатии на шток задевают внутренние стенки корпуса или подклинивают в крайнем состоянии;
- Механизм внутри клапана не обеспечивает надежное перекрытие протока даже при слабых давлениях. Для проверки можно поджать шток клапана пальцем и подуть в него. Если надежного запирания нет, то предохранительный клапан лучше заменить. При этом если бойлер капает с предохранительного клапана, это еще не означает, что устройство неисправно. Скорее всего, запорная тарелка забита осадком, но сам механизм в рабочем состоянии и не требует дополнительной регулировки.
Если воды нет совсем, или водяной поток льется ручьем, это свидетельствует о заклинивании клапанной тарелки в одном из крайних положений. Потребуется демонтаж, чистка и регулировка прибора.
Но даже если бойлер и предохранительный клапан подобраны правильно и нужного качества, остается риск неправильной установки и регулировки системы мастерами. Например, нередки случаи, когда на бойлер повесили предохранительный клапан на горячую воду. Чтобы не оказаться в подобной ситуации, достаточно иметь хотя бы общее представление, как выполняется установка и регулировка предохранительного клапана.
При включенном бойлере капает клапан
Термостатический клапан: виды и способы установки
Ситуация моделируется при включенном водонагревателе без водоразбора.
- Причиной сброса воды будет поломка клапана.
Объясняется это просто: при начальном нагреве жидкости, ее объем увеличивается на 3%. Этот излишек и сбрасывается в канализацию. Но после прибор нагрева просто удерживает воду в постоянном температурном режиме. С клапана не должно капать.
Появление капель свидетельствует о неисправности устройства или его засорении частицами мусора.
- Вторая, рассматриваемая ситуация, рисует картину правильной работы механизма.
Водонагреватель работает с повышенным водоразбором (принимают душ). Объем горячей воды уходит, на его место поступает холодная жидкость. Новое поступление начинает нагреваться – появляются «новые» излишки воды, которые непрерывно сбрасываются в канализацию.
- Третья ситуация возникает при растянутом по времени водоразборе. Сброс воды не должен быть постоянно. Капает с предохранительного клапана периодически. Это говорит о корректной работе устройства.
Например, моется посуда. Процесс водоразбора растянут. Вода так же не должна капать постоянно.

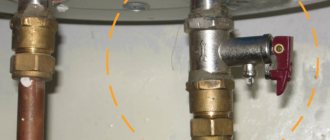

Схема установки прибора на бойлер
Требований к правильной установке клапанного устройства немного:
- Предохранительный клапан всегда устанавливается в разрыв магистрали холодной воды между запорным вентилем и вводом в бойлер, никаких других устройств в этом промежутке стоять не должно;
- Максимальное расстояние от вводного патрубка на бойлере до клапанного предохранителя составляет 180-220 см;
- Для большинства моделей предусмотрена вертикальная установка устройства, при этом вода должна поступать снизу вверх. Направление движения водяного потока обозначается стрелочкой на корпусе.
Сливной штуцер на предохранительном клапане должен соединяться прозрачной полихлорвиниловой трубкой с канализационной магистралью. Прозрачная трубка очень удобна в пользовании – хорошо видно, как работает предохранительный клапан.
Чтобы не сверлить или не резать канализационную трубу, можно использовать специальный тройник для стиральных машин, как на видео
Перед установкой корпус аккуратно продувают воздухом, чтобы избежать неплотного прилегания тарелки к седлу из-за случайно попавшего внутрь мусора или обрезков паковочной ленты. Сборку клапана выполняют по традиционной схеме – резьбу подматывают фумкой по направлению закручивания накидной гайки и скручивают с вводом или подводными шлангами.
Перед запуском бойлера соединение на холодную опрессовывают под рабочим давлением. Если в течение 5-7 мин на стыках не появились капельки воды, значит, установка выполнена правильно.
После заполнения бойлера необходимо проверить работу предохранительного и обратного клапана. Проверку проводят «на холодную». Правильность регулировки аварийного сброса воды можно проверить флажком. При небольшом нажатии, примерно в 1/5 от полного хода, должны появляться первые капли, а при полном вода бежит ручьем. Это значит, что заводские регулировки выполнены правильно.
Работу обратного клапана можно проверить следующим образом. Необходимо до конца наполнить бойлер, после чего перекрыть запорный кран на входе в емкость и центральный ввод. При открытии крана в ванной и на кухне первые пару минут будет выбегать вода из труб. Если поток не прекратился и через 5 минут, значит, «обратка» не держит и требует регулировки. Косвенно уход воды из бойлера можно проконтролировать по падению давления на манометре.
Регулировать напрямую можно только разборные модели клапана. Для этого используются специальные тонкие металлические шайбы толщиной 0,2-0,3 мм. Их подкладывают под просевшие пружины, и тем самым опытным путем подбирают упругость детали. Неразборные клапаны заменяют новыми.
Правильная установка предохраняющего устройства
1. Для начала отключаем бойлер от электросети и сливаем с него воду. 2. Устанавливаем устройство к подаче холодной воды, на входе в обогреватель. Обычным образом пакуем его и ко второй стороне подсоединяем холодную воду. На корпусе клапана есть стрелка, которая указывает направление воды, при установке она должна указывать на бойлер. 3. Соединяем патрубок, который идет из подрывного клапана с канализацией. Иногда его покупают прозрачным, чтобы наблюдать за исправностью защитного клапана. 4. После подключения бойлера полностью, стоит проверить его. Для этого наполняем бак, преждевременно открыв кран для выхода воздуха. 5. Затем после набора воды, закрываем кран и включаем бойлер. 6. Наблюдаем за всеми стыками на предмет наличия воды и смотрим на работоспособность предохранительного клапана. Если обнаружилась течь – входящий и выходящий краны закрываются, и нужный участок заново пакуется.
