Горелка на отработанном масле своими руками

Горелка на отработанном масле по принципу Бабингтона
Разновидности горелки на отработанном масле российского производства
Устройство готовой горелки, функционирующей на отработанном масле
Фильтрация как начало работы горелки на отработке
Прогревание отработанного масла перед его сжиганием
Подача сжатого воздуха для утилизации отработанного масла
Что представляет собой известное изобретение Бабингтона
Горелка на отработке своими руками: принцип работы
Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи
Достоинства и недостатки горелки Бабингтона
Как сделать горелку своими руками по схемам и чертежам
Видео: горелка на масле своими руками

Горелка на отработанном масле по принципу Бабингтона

Многие мастера в своей практике сталкиваются с потребностью в новых приспособлениях, таких как горелка на отработанном масле. Владельцам автомастерских и гаражей это заменит печь для отопления помещения, особенно если имеются приличные запасы отработанного масла и другого топлива. Горелки, если разобраться в принципе их работы, можно приспособить и под смешанное топливо.

С помощью горелки на отработке масле можно отапливать технические помещения.

Принцип действия горелок на отработанном масле

Жидкотопливные горелки еще называют форсунками. Их работа основана на принципе инжекции. То есть, создается сильный поток воздуха через форсунку и в трубопроводе подачи топлива образуется разрежение, за счет которого осуществляется поступление масла в камеру сгорания и смешивание его с воздухом.

Эффективное сжигание любого жидкого топлива зависит от интенсивности его распыления. А эффективность распыления зависит от специальной конструкции форсунки и силы напора сжатого воздуха.

Подготовка топлива

Перед тем, как попасть в горелку, топливо проходит фильтрацию в топливном фильтре и предварительный подогрев в специальной камере. Это необходимо для уменьшения вязкости масла. Для сжигания отработки предварительный нагрев составляет 80-900С. Контроль температуры предварительного нагрева топлива осуществляется в автоматическом режиме.

Дизельное топливо не нуждается в предварительном подогреве, так как имеет достаточную текучесть.

Подача топлива

Топливо из бака откачивается топливным насосом. Его забор осуществляется с поверхности зеркала горючей жидкости. Это связано с тем, что отработка может иметь механические примеси или воду, которые оседают на дне бака.

Процесс горения

Для поддержания процесса горения необходимо наличие определенного количества кислорода в камере сгорания. Тот воздух, который применяется для разрежения и подачи топлива, называется первичным, и он поддерживает процесс горения, но этого недостаточно.

Дополнительным вентилятором осуществляется подача вторичного воздуха. Интенсивность работы вентилятора регулируется с помощью заслонки и участвует в работе системы автоматики.

Розжиг топлива

Для осуществления автоматического розжига жидкотопливного котла применяется трансформатор розжига и электроды. Топливо смешивается со струей воздуха и распыляется на мелкие капельки. После чего подается в камеру сгорания и под действием высокой температуры воспламеняется.

Разновидности горелки на отработанном масле российского производства

В холодный сезон в обогреве нуждаются не только жилые, но и вспомогательные помещения. В данный момент для отопления применяются устройства на разных видах топлива, включая отработку или отслужившее техническое масло. На российском рынке можно встретить приспособления, перерабатывающие разную топливную основу, а также имеющие узкую специализацию. По типу сжигаемого топлива подобные устройства бывают:

По функциональности горелки на отработке бывают не только обогревающие, но также сварочные и осветительные.

газовые;
на жидком топливе;
комбинированные.

Наиболее простым и экономичным прибором для обогрева помещения считается горелка на отработке. По функциональности горелки подразделяются на 3 подвида:

сварочные;
осветительные;
обогревающие.

Принцип работы этих устройств был позаимствован у примитивного керогаза еще в 50-е годы. Довольно быстро простейшие горелки стали популярны, их стали приобретать для отопления дачных домиков и гаражей. В те времена любое топливо стоило недорого, но со временем рачительные хозяева, изобретатели и рационализаторы начали искать замену бензину, солярке и керосину. В ход пошли мазут и бросовое масло, которое теперь используется как полноценное топливо. Сегодня прибор все еще актуален, к тому же является отличным способом сохранения экологии.

Обратите внимание! В помещении, где будет применяться любой аппарат на жидком топливе, будь то самодельная бензиновая горелка, аппарат на отработке или горелка на солярке своими руками, обязательно должен быть огнетушитель!

Горелки на отработке по типу бывают на жидком топливе, газовые и комбинированные.

Изготовление горелки на отработанном масле своими руками

Часто во время сезонной замены масел в автомобилях возникают проблемы с утилизацией отработки. В то же время многие владельцы личных приусадебных хозяйств хотели бы иметь дешёвый источник отопления для домашних нужд. Обе задачи помогает решить сделанная своими руками горелка на отработанном масле. Небольшие вложения в несложный проект окупаются многолетней экономией на топливе.Для экономии – можно сделать горелку своими руками

Принцип работы и виды конструкций

Поскольку в любом масле есть горючие вещества, их можно сжигать. Люди давно стараются максимально использовать это для своего блага, но решить эту задачу не так-то просто, особенно если сжигать стараются отработанное масло, в котором содержится много дополнительных составляющих. Есть три вида устройств для этой цели:

Эжекционное. Очень эффективная система. Отличное сгорание топлива, высокая температура, мало вредных выбросов, но сделать в домашних условиях практически невозможно. К тому же не всякое топливо можно использовать без предварительной обработки.
Испарительное. Самый простой в сборке из подручного материала, но эффективность его мала, много отходов и загрязнений. Для разжигания и бесперебойной работы требуется дополнительное оборудование.
Инжекторное. Наиболее приемлемый вариант для изготовления масляной горелки своими руками. Сравнительно несложная конструкция, проста в обслуживании, неприхотлива к топливу. Из недостатков основной — невозможность использовать в жилых помещениях.

В этом видео вы узнаете, как работает горелка на отработке:

Некоторые умельцы стараются приспособить для обогрева отработкой паяльные лампы, но чаще всего такие начинания оборачиваются сложными переделками и полным отказом от первоначального устройства горелки. Наибольшую популярность в последние годы получила мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё изобретение в конце прошлого века с помощью одного из законов Мэрфи — сделать всё наоборот. Роберт не стал распылять топливо, выдувая его из сопла, а просто попробовал прогнать воздух через плёнку масла. У него получился маслянистый аэрозоль, который прекрасно горит. Не зря говорят, что всё гениальное просто.

Сделать такую горелку сможет начинающий мастер, если имеет гараж или мастерскую со слесарными тисками и электродрелью. Собрав необходимые материалы и приготовив инструменты, делают чертежи горелки на отработанном масле или находят готовые в интернете.

Изготовление своими руками

Собрав в гараже всё необходимое, приступают к пошаговой сборке горелки на жидком топливе. Своими руками сделать её по силам даже любителю. Для работ понадобятся следующие материалы:

Тройник стальной ДУ50 для двухдюймовых труб.
Сферическая головка форсунки. Используют латунные дверные ручки, сферические гайки или похожие детали.
Сгон-сопло — стальная трубка с резьбой на концах. Длина — 150−200 мм.
Медная трубка диаметром 10 мм для подачи топлива к форсунке от топливного бака.
Трубка из металла диаметром не менее 10 мм для воздухопровода.
Резьбовые заглушки для соединений.
Машинный или мотоциклетный насос для топлива.

Не забываем про материалы, которые нам понадобятся

Собрав все необходимые детали, приступают к сборке. Для этого следуют пошаговой инструкции:

В полусфере будущей форсунки делают маленькое отверстие не более 0,3 мм.
Прикрепляют к полусфере трубку воздухопровода.
Вставляют полусферу внутрь тройника, завинчивают герметичную резьбовую заглушку.
Проделывают на сопле для поджигания горелки отверстие.
Прикручивают сгон-сопло к корпусу.
Сверху прикручивают медную трубку-топливопровод.
Другой конец вставляют в бак с топливом.
Бак оснащают ТЭНом для подогрева топлива до 70°С.
Трубку подачи топлива оборачивают вокруг сопла для подогрева топлива во время работы горелки.
Подключают компрессор для нагнетания воздуха в форсунку на отработке.

Своими руками по чертежам так делают отличную горелку. Для более надёжной и безопасной работы приспособление обеспечивают измерительными датчиками и дополнительными деталями, которые повысят эффективность устройства.

Устройство готовой горелки, функционирующей на отработанном масле

При покупке газовых горелок и подобного им оборудования нередко люди интересуются тем или иным элементом и его предназначением в общей конструкции. Например, они хотят знать, откуда и куда должно перетекать масло, каким способом оно воспламеняется и прочее. Когда задумываются о том, как сделать горелку в домашних условиях, подыскивая образец для сооружения самодельного аналога, вопросов возникает еще больше. Чаще всего интересуются заменой форсунок и емкости для масла на что-либо подходящее из подручных средств.

Имея в своем распоряжении фото, схемы и чертежи горелки на отработанном масле, не каждый мастер сразу возьмется за дело. Основная причина – большое количество специфических деталей.

На заметку! Неважно, из чего соорудили устройство, – принцип работы всех горелок приблизительно одинаковый: отфильтрованное и разогретое масло подается из основной емкости и сжигается в камере сгорания.

Многокомпонентный процесс состоит из нескольких этапов, и от качества составляющих деталей капельной горелки на отработанном масле своими руками будет зависеть успех ее эксплуатации:

Принцип работы горелки, функционирующей на отработанном масле.

забор и фильтрация отработки;
перекачка и подогрев очищенного масла;
процесс сжигания с получением тепла.

Конструкция горелок на отработанном масле

Горелка осуществляет несколько функций: подготовку и сжигание топлива.

Ее конструкция состоит из нескольких элементов:

топливный бак;
топливный насос;
топливный фильтр;
горелка (форсунка);
компрессор;
соединительные трубопроводы.

О выборе материала и монтаже теплого пола читайте здесь.

Варианты отопительных систем для бани вы найдете по ссылке —

Узнайте, как правильно выбрать автоматический твердотопливный котел.

Фильтрация как начало работы горелки на отработке

Предприятия, выпускающие готовые устройства, работающие на жидком топливе или отработке, комплектуются дополнительными опциями, очищающими масло. Это так называемые заборные поплавки, которые с поверхности забирают на прогревание самую чистую порцию субстанции. Такой принцип забора отработки в данный момент присущ подавляющему большинству выпускаемых изделий, относящихся к этой категории.

Далее через шланг, выполненный из материала, стойкого к агрессивной среде, происходит порционная подача отработанного масла. Трубка обычно погружена примерно до середины основной емкости, поэтому твердая взвесь остается на дне, а на прогревание и переработку уходит более чистый слой. На этом этапе удается без дополнительных усилий довольно качественно фильтровать топливо. На дне остаются грязные примеси, песок и другие нерастворимые компоненты.

Обратите внимание! От чистоты топлива во многом зависит и продолжительность работы форсунки для горелки на отработанном масле своими руками. Поэтому стоит позаботиться хотя бы о грубой очистке масляной фракции, подаваемой в топку.

Чтобы горелка работала продолжительное время необходимо позаботиться об очистке топлива.

Как известно, фильтры бывают одно- и многоразового применения. Просеивание грубых частиц может производиться через несколько слоев или фильтрующих элементов, как у готовых грелок компании Smart Burner. Традиционная комплектация разных изделий примерно одинакова: готовые приспособления редко выпускаются без фильтра или заменяющих его элементов.

Небольшой насос для перекачки – стандартная конструктивная деталь, отвечающая за бесперебойное поступление масла. Если организовать подачу для неподвижного агрегата по принципу сообщающихся сосудов, то в самодельной горелке оно может поступать на форсунку самотеком,.

Прогревание отработанного масла перед его сжиганием

Не менее важный этап подготовки устройства к работе – подогрев отработанного масла перед полным сгоранием для выделения тепла. При разогреве масло становится более жидким и пластичным, вследствие чего оптимальная консистенция отлично сжигается.

Бак преднагрева или прогревающая спираль нужны для любой горелки на отработанном масле своими руками – чертежи демонстрируют промежуточное месторасположение. Обычно это обособленная камера или капсула небольшого объема, скрытая в середине корпуса. Предназначение – как можно качественнее прогреть топливо перед процессом сгорания. У готовых изделий чаще всего есть реле температуры, отслеживающее уровень подогрева. Как правило, они работают в рабочем диапазоне 0-150 °С.

Некоторые модели горелок обустраивают электрическим ТЭНом для подогрева масла.

Обратите внимание! Горелки, приспособленные под комбинированные суспензии, обычно имеют емкость для прогревания. Дизельное топливо в самодельных горелках на солярке в разогреве не нуждается.

Производители по-разному решают, как организовать данный этап. Горелка Гном на отработанном масле (и другие подобные модели) имеет внутри емкости небольшой электрический ТЭН, отвечающий за подогрев отработки до нужного уровня. Точно так же, как и в этом случае, каждый изготовитель по-своему решает и вопрос о подаче масла. Часто за уровень его поступления отвечают поплавковые переключатели и насосы. Система самостоятельно отключается при заполнении бачка преднагрева.

Виды горелок на отработанном масле

Принцип действия традиционных жидкотопливных горелок практически одинаков, они различаются лишь особенностями конструкции, уровнем автоматизации, мощностью и эффективностью.

Существуют модифицированные типы горелок:

горелки с предварительной газификацией топлива;
испарительные горелки.

Некоторые жидкотопливные горелки объединяют в своей конструкции все элементы: насос, фильтр, камеру подогрева и компрессор. Такие модели экономят место и не требуют установки дополнительного оборудования.

Все горелки можно разделить по режиму работы:

одноступенчатые горелки могут работать только в одном режиме;
двухступенчатые способны работать на 40% своей мощности и на 100%, то есть у них существует 2 режима;
модулируемые горелки работают в широком диапазоне мощностей: от 10 до 100%.

Подача сжатого воздуха для утилизации отработанного масла

Сжатый воздух требуется для подготовки масляной смеси к сжиганию путем ее распыления. Эта транспортировка направлена в форсунку, что осуществляется под давлением. Вследствие подачи через отдельный канал кислород обеспечивает процесс горения в любом устройстве, включая горелку Бабингтона на отработанном масле своими руками. Хотя изначально аппарат был запатентован как работающий на дизельном топливе, его приспособили и под техническое масло.

Для успешной подачи воздуха требуется мини-компрессор, встроенный в готовые приспособления на жидком топливе. Он может транспортироваться и другими способами, например, по принципу пневматики. При отсутствии сжатого воздуха форсунка может работать некорректно.

Сжатый воздух в горелке необходим для подготовки масла к сжиганию.

На заметку! Рабочее давление помогает отслеживать небольшой манометр, благодаря чему сохраняются параметры, необходимые для полноценной эксплуатации всего аппарата.

Регулирование воздушного потока обеспечивает специальный соленоидный клапан на корпусе. В дорогостоящем оборудовании также предусмотрены воздушные фильтры для очистки воздуха. Они будут полезны в запыленных мини-цехах, котельных или других помещениях, где забираемый для процесса горения воздух имеет много примесей. Для работы форсунки для горелки на отработанном масле своими руками нужна регулируемая вторичная подача воздуха. За синхронную работу всех узлов отвечают такие детали горелки:

форсунка (сопло);
топливный отсек;
нагревательный бак;
клапан подачи воздуха;
регулятор подачи масла;
манометр для проверки давления (его может и не быть);
нагнетающее устройство (вентилятор).

В готовых аппаратах поджигание обеспечивают электроды. Подача сжатого воздуха осуществляется по воздушному каналу, оттуда он попадает в форсунку. Туда же после подогрева идет и отработанное масло. Если форсунка чистая, она производит качественное поджигание топлива, предполагающее появление ровного непрерывного пламени.

Каждая горелка на отработке должна быть оснащена клапаном подачи воздуха.

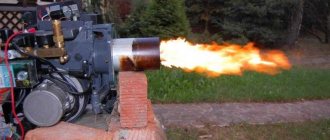

Пламя горелки на отработанном масле

Для того чтобы достигнуть эффективного результата при работе горелки на отработанном масле и сжигании отработки, необходимо соблюдать правила и рекомендации, указанные в инструкции на ваше оборудование. Первый запуск горелки на отработанном масле. Как правило, основные требования перед первым запуском оборудования состоят в следующем: — топливо должно быть качественным и подготовленным; — настройки первичного и вторичного воздуха должны быть соблюдены и выставлены в соответствии с паспортом на оборудование; — отработанное масло должно быть хорошо нагретым; — зазор между электродами должен быть соблюден и выставлен согласно инструкции: — дымоход должен быть правильно сложен (хорошая стабильная тяга);

Что касается качества топлива, то оно должно быть по возможности очищенным, без содержания воды, примесей и тосола. Идеальный вариант — предварительная фильтрация. Также масло должно быть прогрето до определенной температуры — это достигается при помощи встроенного подогревателя или бачка предварительного нагрева, в зависимости от производителя горелок.

Для правильного воспламенения при первичном запуске горелки на отработанном масле, так называемая заслонка (или регулятор) подачи воздуха в горелку (вторичный воздух) должна быть правильно отрегулирована, ведь именно от нее во многом зависит, произойдет ли старт. Мы не рекомендуем запускать оборудование с максимально открытой или полностью закрытой заслонкой — скорее всего горелочное устройство либо не будет работать, либо будет, но не корректно, и вскоре уйдет в аварийный режим.

Настройте свое оборудование исходя из предварительных данных по первичному и вторичному воздуху — это гарантированно позволить вам произвести запуск. Ну а после запуска вы всегда сможете произвести более точные и ювелирные настройки.

Что касается зазора между электродами и пламяудерживающей головкой — опять-таки смотрите инструкцию. Да, на заводе зазоры устанавливают в нужные позиции, но при транспортировке все же эти настройки могут сбиться. Кроме того, зазоры обязательно нужно проверить и выставить при замене запчастей — форсунки, электродов и подпорной шайбы.

Проверка длины и овала пламени.

Для настройки пламени всегда используйте смотровое окошко, которое предусмотрено у всех производителей горелок на отработанном масле. При этом будьте аккуратны, так как самое отверстие, может быть, горячим, что повлечет за собой ожоги — соблюдайте расстояние не менее полуметра от окошка. Увеличивать или уменьшать пламя можно при помощи подачи первичного воздуха, при этом регулируя вторичный и настраивая подсос воздуха.

Рекомендации производителей, в большинстве своем, говорят о том, что пламя должно занимать от половины до двухтретей камеры сгорания. То есть не должно “лизать” заднюю стенку камеры сгорания — это может повлечь за собой ее преждевременный выход из строя.

Само пламя не должно иметь яркий оранжевый цвет, а обязано быть по цвету бело-желтым, соломенным, не искрить и быть с остроконечными языками пламени.

Пример на основе воздухонагревателей на отработанном масле Clean Burn.

Корректное пламя. Очень хорошее расположение в камере сгорания ( давления воздуха и топлива хватает). Оно распространено по всему объему, при этом не касается поверхности.

Некорректное пламя ( слишком большое или слишком малое давление воздуха )

Если вы увидите черный дым, выходящий из дымохода, то это говорит о том, что имеется дефицит поступающего для горения воздуха. Нужно еще раз отрегулировать заслонку. При этом желто-коричневые пятна в виде пыли на дымоходе являются корректными — это все из-за присутствия в топливе негорючих частиц. А отсутствие черной, темно-серой и оранжево-бурой копоти на дымоходе указывает на отличное, полное сгорание.

Вот основные моменты, которые влияют на качество пламени в котле или теплогенераторе. Конечно, влияют и другие параметры, такие как конфигурация камеры сгорания теплового агрегата, происхождение отработанного масла (его природа), но эти моменты, пожалуй, ключевые. Так что обратите на них свое внимание!

Никакая часть этой статьи не может быть воспроизведена в какой-либо форме и какими-либо средствами, будь то электронные или механические, и опубликована в Интернете если на это нет письменного разрешения владельца авторских прав. © ТермоАльянс, 2016.

Что представляет собой известное изобретение Бабингтона

У каждого изобретения есть свой автор, даже если его имя незаслуженно забыто потомками. Так, например, британский изобретатель Роберт Бабингтон в 1969 г. получил патент на печь, работающую на дизельном топливе, которая напоминала осветительный керогаз, функционирующий на парах керосина. Конструкция Роберта Бабингтона первоначально была рассчитана на керосин, затем ее приспособили под солярку. Когда количество автомобилей несоизмеримо возросло, отработанное масло нужно было как-то утилизировать. Поэтому рационализаторы искали подходящие для этих целей устройства.

Сначала на основе запатентованного изобретения Р. Бабингтона появилась дизельная горелка своими руками, затем ее приспособили для сжигания масла и других видов топлива. Аппарат, функционирующий на отработке, появился намного позже дизельной конструкции, но по популярности и безопасности он превзошел своего предшественника.

Через некоторое время подобное устройство предлагали заново, поскольку истек срок действия первого патента, а печь на жидком топливе не утратила актуальности. Похожие аппараты повторялись в разных вариантах, при этом горелку Бабингтона своими руками пытались собирать не только мастера-самоучки, но и конструкторские бюро солидных предприятий.

Горелка по конструктивному решению относится к несложным приспособлениям, поэтому с успехом изготавливается в домашних условиях. Она отличается достаточно высокой эффективностью в плане получения тепла, необходимого для обогрева:

Схема горелки по принципу Бабингтона, где 1 – датчик нагрева; 2 – кожух; 3 – теплообменник; 4 – распылитель топлива; 5 – свеча накаливания; 6 – нагнетатель; 7 – топливный насос; 8 – фрикционная муфта; 9 – электродвигатель; 10 – рычажок переключения режимов работы; 11 – вентилятор; 12 – остов; 13 – топливная трубка; 14 – камера сгорания.

технологических установок;
небольших мастерских;
цехов;
гаражей;
складских и подсобных помещений.

На заметку! Не стоит приспосабливать самодельную горелку своими руками для отопления жилья, поскольку перегоревшее масло имеет специфический запах.

Как сделать горелку Бабингтона

Идея об использовании отработанного масла в качестве энергоносителя для обогрева зданий далеко не нова. Ввиду большого количества отработки на станциях техобслуживания автомобилей, особенно грузовых, возникла проблема с ее утилизацией.

Неудивительно, что появились различные агрегаты как заводского, так и кустарного изготовления, позволяющие эффективно сжигать данную субстанцию и получать от нее тепловую энергию.

Одно из подобных устройств — горелка Бабингтона на отработанном масле, ее мы и рассмотрим в данном материале, а также расскажем, как ее можно сделать самостоятельно.

Что такое горелка Бабингтона?

Конструкция горелки, работающей на дизельном топливе, была запатентована Робертом Бабингтоном в 1979 году. Однако, срок действия патента истек, после чего вся информация об устройстве и принципе действия агрегата стала общедоступной, как и чертежи горелки Бабингтона. В результате многие мастера смогли повторить данную конструкцию, только вместо солярки в них применялось отработанное автомобильное масло, а позже и другие виды жидких масел.

Эффективно сжигать старые масла нелегко, так как отработка из того же автосервиса представляет собой смесь масел различной вязкости с большим количеством примесей. Также в малых долях там содержится бензин, дизельное топливо и даже антифриз. Все эти моменты учитывает конструкция горелок заводского изготовления, в них встроены фильтрующие элементы.

Другое дело – горелка Бабингтона, для ее работы никакого фильтрования не требуется, и вот почему. Топливо в ней стекает по сферической поверхности, образуя тонкую пленку, а по центру этой сферы проделано небольшое отверстие (0.1—0.3 мм в диаметре) для подачи воздуха под давлением. Основной принцип работы горелки на отработке состоит в том, что воздух, пробивающийся из отверстия, отрывает часть стекающего по поверхности масла. В результате получается факел из топливовоздушной смеси, способной к воспламенению.

Количество грязи в отработке влияет только на эффективность сжигания, горелка работает на отработке и не засоряется взвешенными в ней примесями, поскольку в топливном тракте нет узких проходов или отверстий с малыми диаметрами, как в форсунках. Отверстие здесь лишь одно, сквозь него проходит только воздух. Вместо сложной системы фильтрации устройство горелки на отработанном масле предусматривает подачу горючего на сферическую поверхность, а его излишки, не попавшие в факел, стекают вниз, в отстойник.

Непременным условием качественного сжигания есть предварительный подогрев старых масел. Это необходимо по 2 причинам:

Повышение текучести. Благодаря этому субстанция хорошо обволакивает поверхность сферы и при подаче воздуха лучше распыляется, образуя устойчивый факел аэрозоля.
Снижение температуры вспышки. С помощью нагретого масла проще обеспечить розжиг для горелки Бабингтон, а при работе она максимально использует энергию топлива, выделяя больше тепла.

Как функционирует данная горелка, наглядно показано на видео:

Чем отличается паяльная лампа от горелки Бабингтона

Часто работу горелки с наддувом сравнивают с горением всем хорошо известной паяльной лампы. И действительно, их устройство имеет определенные сходства. А вот принцип действия абсолютно разный.

В паяльной лампе бензин, находящийся в закрытой емкости, подвергается воздействию избыточного давления воздуха, создаваемого ручным насосом. Этот воздух не смешивается с горючим, а только выталкивает его в наверх, к форсунке.

По пути бензин прогревается и испаряется в кожухе трубы, после чего поступает в жиклер форсунки. Выходя из него, горючее смешивается с воздухом и сгорает, образуя мощный факел пламени.

Все происходит наоборот в вертикальной горелке Бабингтона на отработке. Через форсунку продувается воздух, а не топливо, при этом загрязненное масло не испаряется, а только подогревается до определенной температуры (не более 70 ºС).

При этом жидкость сгорает не полностью, часть ее уходит в отстойник. Из-за того, что отработку испарить и подать сквозь форсунку в зону горения чрезвычайно сложно, изготовить горелку на отработке из паяльной лампы не представляется возможным.

Как и заправлять бабингтоновский агрегат бензином, это не только неэффективно, но и просто опасно.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать.

Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Горелка на отработке своими руками: принцип работы

Если просмотреть фото, рисунки и чертежи, становится очевидно, что вторичное масло на криволинейной поверхности образует тонкую пленку. Через паз под небольшим давлением газ или воздух подается в емкость. Масло после прогревания распыляется этим воздушным потоком, обеспечивая качественное воспламенение.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками.

твердого топлива и брикетов для самодельной пеллетной горелки;
бензина и солярки;
электроэнергии;
природного газа;
керосина;
мазута.

На заметку! Хотя отработка остается самой дешевой основой для выделения тепла при утилизации посредством сжигания, засоренное примесями масло все же рекомендуется подготовить ‒ добиться отстаивания воды и отфильтровать от тяжелой взвеси.

Первые аппараты на керосине, дизтопливе и масле сильно коптили, выделяли неприятный запах. Позже предложили бензиновую горелку своими руками и аппараты на другом горючем сырье, но велись активные поиски бюджетного топлива. Масло оказалось подходящим источником тепла, но копоть и запах сводили на нет все достоинства. Поэтому все усилия изобретателей ушли на устранение указанных недостатков горелки для котлов на отработанном масле. Этому должны были способствовать полноценное сжигание, прогревание и фильтрация загрязненного топлива.

Преимущества горелок на отработанном масле

Данное устройство, помимо основного предназначения в виде эффективного перевода топлива в тепловую энергию, дополнительно рассматривается как способ полезной утилизации отработки, непригодной для дальнейшего использования. Под словом «отработка» подразумевается следующее:

Смазочные материалы (масла).
Средние и легкие отопительные масла, а также некоторые виды тяжелых.
Отработанные полусинтетические, минеральные и синтетические масла.
Жир растительного и животного происхождения.
Дизтопливо любого качества.
Растительные масла (рапсовые, либо общие масла).

Перечисленные материалы имеют достаточный энергетический потенциал. Учитывая, что стоимость отработки копеечная (зачастую отработанное масло отдают даром), найти аналогичный энергоноситель без финансовых затрат невозможно.

При использовании моторных масел, в него попадают различные примеси. Поэтому отработка всегда загрязнена. Также сама специфика материала подразумевает способность обволакивать трущиеся детали тонким слоем — отработка липкая. Сопоставив перечисленные факты легко догадаться, что обычная горелка такое горючее использовать не сможет. В этом и кроются особенности устройства горелки на отработанных маслах:

Невосприимчивость к загрязнению топлива твердым мусором.
Нечувствительность к обводненности отработки (попавший антифриз, либо вода).
Наличие подогрева (грязное топливо имеет высокую вязкость, что помешает воздуху образовать нужную смесь).
Устройство, способное справиться с розжигом густого тумана (смесь грязного топлива и кислорода).

Специфичное горючее (отработка) накладывает ограничения на сферы применения горелки. Из-за загрязненности, отработка не может применяться для отапливания жилых домов. Технические комнаты в виде котельной в частном доме, либо подсобные помещения (мастерская, гараж и т.д.) подойдут как нельзя лучше.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону.

резервуар с отработанным маслом;
поддон для отработки;
трубка для подведения топлива;
небольшой топливный насос для подачи порций масла;
полусфера для распыления с небольшим отверстием;
камера для подогрева с нагревательным элементом (может отсутствовать).

На заметку! Форсунка на отработке для организации процесса ровного горения не является обязательным элементом. Ее с успехом заменит сопло – небольшое отверстие для подачи воздушной струи и топлива. Чтобы оно не засорялось, за его исправностью надо следить.

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств.

На заметку! Если взять за основу какой-то один вариант, например, горелку Гном, используя готовые чертежи и рекомендации мастеров, сложно ошибиться в размерах и функциональности деталей.

Достоинства и недостатки горелки Бабингтона

У каждого технического приспособления есть ряд полезных качеств и недоработок. Очевидно, что в этом устройстве больше плюсов, чем минусов. Основное достоинство – утилизация бросового сырья с наибольшей пользой. Другие преимущества оборудования для утилизации масел и жидкого топлива:

сжигание отработки способствует сохранению экологии;
простота эксплуатации и высокая энергоэффективность;
изготовление прибора доступно в обычных бытовых условиях;
получение тепла при минимальной стоимости сырья;
простая схема изготовления конструкции, понятные чертежи;
самодельный аппарат можно сделать из подручных средств;
применение в цехах и на предприятиях, где скапливается много переработанного сырья, требующего утилизации;
небольшие габариты горелки позволяют в случае необходимости ее перемещать;
в топку идут отработка и наиболее низкосортное масло;
функциональность устройства;
относительная пожаробезопасность;
повторное использование отслужившего масла.

Главный плюс горелки – это утилизация использованного масла с пользой.
Недостатки:

не рекомендуется применять для дач и жилых помещений из-за гари и запаха;
необходимость оборудования помещения огнетушителем;
обязательно нужно соблюдать все рекомендации по изготовлению горелки;
сопло или форсунку следует периодически проверять (не засорились ли отверстия твердыми частицами);
чувствительность форсунки или сопла к загрязнениям;
дополнительное питание составляющих аппарата (насоса, компрессора).

Как сделать горелку своими руками по схемам и чертежам

Горелки, полученные на основе изобретения Роберта Бабингтона, прошли неоднократную доработку и модернизацию. Отсюда расхождения в разных чертежах, схемах и иллюстрациях. Избранный вариант нуждается в тщательном изучении, чтобы исключить конструктивные ошибки.

На заметку! Не стоит делать усредненный вариант горелки для утилизации отработанного масла. Лучше воспользоваться одним проверенным аппаратом на основе предложения опытного рационализатора.

Схема сборки горелки, где 1 – топливозаборник; 2 — топливный насос; 3 – топливный фильтр; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 — топливный шланг; 8 – топливопровод.

Подсказки и рекомендации других мастеров тоже могут оказаться полезными для изготовления определенных элементов и узлов. Предлагаемые пояснения, которые взяты на одном из специализированных форумов, касаются следующих деталей:

металлической полусферы (можно сделать из чего угодно, в том числе из части латунной дверной ручки или сферической гайки);
стального резьбового тройника для соединения двухдюймовых труб (вместо него можно брать крестовину с теми же параметрами);
для топливной подачи подходит 10-миллиметровая медная трубка;
для сопла нужен сгон металлической трубы, имеющий наружную резьбу (до 200 мм);
под подачу воздуха пригодится металлическая трубка диметром 10 мм, подведенная в сопло;
состыковать каналы с корпусом лучше резьбовыми фитингами подходящего размера;
основную подачу отработки будет осуществлять небольшой насос с простейшим мотором (от мотоцикла или автомобиля).

На заметку! Рекомендуется использовать компрессор от холодильника. Небольшого давления (2-4 бар) будет вполне достаточно для эффективной работы сопла. Воспламенение легко обеспечить свечами зажигания от автомобиля, стоящими у сопла.

Чтобы избежать ошибок при сборке горелки необходимо тщательно изучить инструкции и схемы.

Сопло – небольшое отверстие, его размер регулирует мощность самоделки по принципу Р. Бабингтона. Иногда в полусфере делают несколько небольших отверстий, поскольку одно может забиваться или его окажется недостаточно. Есть сведения, что 1 отверстие размером 0,25 мм обеспечит мощность горелки в пределах 10-15 кВт, что зависит от качества сгораемого сырья.

В полусфере с готовым отверстием посредством входа через тройник крепят канал подачи воздуха. Герметичность обеспечивает резьбовая заглушка, в которой просверлен паз для трубки. Тройник следует припаять к штуцеру, куда подсоединяется трубка подачи масла, которое требует прогревания перед утилизацией. Для этого в бак необходимо впаять ТЭН, желательно с термореле. Трубка в несколько витков подготовит масло-отработку для подачи в сопло.

Чтобы поступал воздух, дополнительно в сопле нужно просверлить 2 паза размером около 8 мм. Сначала к тройнику присоединяется сопло, далее – медная спиралевидная трубка, после чего производится крепление к штуцеру. Часть масла будет стекать в бак-отстойник, который для безопасности лучше отвести в сторону через трубку. Мастера, владеющие секретами электроники, аппарат обычно снабжают контроллером и платой для организации розжига.

Горелка – универсальная конструкция, которую можно приспособить и под другие виды жидкого топлива. Хотя сегодня подобные устройства есть в продаже, их дороговизна побуждает домашних мастеров делать нечто подобное своими руками. По эффективности домашние приборы для сжигания отработки не уступают брендовым новинкам, предназначенным для обогрева мини-цехов, теплицы, небольших фермерских хозяйств.

Горелка на отработанном масле своими руками. Как сделать горелку на отработанном масле

страница » Публикации » Горелка на отработанном масле своими руками. Как сделать горелку на отработанном масле

Постоянно растущие цены на традиционное топливо заставляют хозяев частных домов искать альтернативу газу, древесине или мазуту. Одним из таких источников может стать утилизация отработанного масла, которого в год скапливается миллионы тонн.

К отработанным маслам относится не только моторные, которые меняются на автосервисах, это могут быть машинные масла, используемые для промышленных агрегатов, растительные масла предприятий пищевой промышленности. Их сжигание может приносить неплохой эффект как в экономическом, так и в экологическом плане. Так же хотим вам рассказать, что существуют и газовые горелки.

Один из ведущих производителей таких горелок это итальянская компания R. Узнать больше про газовые горелки f b r, а так же приобрести себе такую вы сможете на https://f-b-r.ru.

Работа обычного котла, который рассчитан на сжигание газа, мазута или дизельного топлива на отработанном масле практически невозможно. Проблема заключается в самом топливе. В отличие от газа или солярки масло очень трудно поджечь. Вторая проблема заключается в чистоте самого топлива.

Масло, которое использовалось в двигателях внутреннего сгорания, часто содержит в себе примеси бензина или охлаждающей жидкости, что значительно затрудняет ее воспламенение. Для отработки необходима особая конструкция горелки.

О том, как сделать горелку на отработанном масле своими руками – далее в статье.

Принцип работы топливной горелки для отработанного масла

Обычная форсунка, которая устанавливается в газовом или жидкостном отопительном котле, работает следующим образом:

Топливо, если это мазут или солярка, закачивается в специальный резервуар, где оно предварительно нагревается при помощи тепла от работы котла.
Затем при помощи насоса топливо под высоким давлением нагнетается на форсунку, которая имеет очень узкое выпускное отверстие.
Благодаря форсунке топливо впрыскивается в виде тумана, который легко воспламеняется.

При использовании в подобной схеме отработанного масла обычная форсунка часто забивается, а масло очень плохо горит.

Решение данной проблемы придумал английский изобретатель Роберт Баббингтон, который запатентовал особую горелку для дизельного топлива, которая отлично работает и на отработанном масле. После того, как срок патента истек, чертежи данного изобретения оказались в широком доступе.

Как выяснилось позже, предложенная Баббингтоном конструкция довольно проста, и повторить ее может практически любой, кто хоть минимально знаком со слесарным делом.

Принцип действия горелки Баббингтона заключается в следующем:

В сопло подается сжатый воздух через форсунку. Она имеет сферическую поверхность, по которой сверху самотеком подается отработанное масло.
В центре форсунки имеется отверстие диаметром 0,1-0,3 мм, через которое подается сжатый воздух. Благодаря силе поверхностного натяжения масло образует на сферической поверхности тонкую пленку.
Благодаря давлению воздуха из форсунки тонкий слой масла подается в сопло, где и сгорает.
Несгоревший материал стекает в отстойник, после чего при помощи насоса подается на форсунку. При этом для лучшего нагрева подаваемого масла (при этом улучшается его текучесть и, соответственно, уменьшается толщина пленки) трубку подачи размещают рядом с соплом, температура которого при горении высока.

Такой способ позволяет более эффективно сжигать топливо различного происхождения и с высоким содержанием негорючих примесей.

Преимущества и недостатки горелки для котлов на отработанном масле

Преимущества:

Главным преимуществом горелки Баббингтона на отработанном масле является ее неограниченные возможности. В этой конструкции можно использовать любую отработку масла, разной степени загрязненности.
Благодаря отсутствию давления отработки и подачи его через форсунку горелка практически никогда не забивается, что снижает частоту ее обслуживания.
Еще одним немаловажным преимуществом такой горелки является простота ее конструкции. При желании и элементарных слесарных навыках, сделать такую конструкцию не составит особого труда. При этом используемые материалы не стоят слишком дорого, что позволяет сделать ее без особых материальных затрат.

Недостатком такой горелки, скорее, является материал, который сжигается при ее помощи. Масло — довольно грязный материал, если сравнивать его с газом. Поэтому чаще всего данный материал используют для обогрева промышленных помещений, так как проливы его на пол, а с ними придется все равно сталкиваться, могут испортить напольное покрытие.

Еще одной проблемой при использовании этой горелки может стать постоянная необходимость нагнетания воздуха. Для этого нужен постоянно работающий компрессор. При отсутствии электроэнергии котел может просто остановиться.

Отличие горелки на отработанном масле от паяльной лампы

Многие часто думают, что принцип работы горелки на отработанном масле схож с работой паяльной лампы. Однако, это далеко не так. Дело в том, что топливо, которое заливается в емкость паяльной лампы, подается на форсунку без смешивания с воздухом.

Тот воздух, который накачивается внутрь при помощи ручного насоса, необходим только для нагнетания давления, благодаря чему топливо подается на форсунку.

Проходя через топливопровод, бензин нагревается теплом от сопла и расширяется, за счет чего давление на форсунке повышается и топливо подается под большим давлением в виде тумана. Уже в сопле оно смешивается с воздухом и поджигается.

В горелке Баббингтона все наоборот. Топливо подается не под высоким давлением, стекает по полусфере самотеком. При этом оно смешивается с воздухом сразу и подается в сопло, где горит.

Единственным сходством является подогрев топлива в трубопроводе от температуры сопла.

Изготовление горелки на отработанном масле своими руками

Как уже говорилось ранее, конструкция такой горелки довольно проста. В корпус самодельной горелки на отработанном масле необходимо подвести воздухоподающую трубку с наконечником в виде полусферы, а также трубку подачи отработанного масла и магистраль отвода несгоревшего топлива.

Необходимые материалы:

Для корпуса горелки отлично подойдет водопроводный тройник. Лучше использовать стальную деталь. Медь слишком мягкая для этих целей, да и стоит медный тройник гораздо дороже стального, что очень важно при изготовлении горелки в первый раз, так как можно испортить материал. Внутренний диаметр резьбы тройника должен быть не менее 50 мм.
Для сопла можно предусмотреть обычный сгон наружным диаметром резьбы 50 мм. Его длина должна быть не менее 100 мм.
Для изготовления трубопровода подачи топлива в корпус горелки используется медная трубка диаметром 10 мм с напрессованными на нее штуцерами. Если сделать это самостоятельно проблематично, можно обратиться в любой автомагазин, который торгует запчастями для авто. Они часто продают трубопроводы на тормозную и топливную системы, а также могут изготовить его на заказ по требуемой длине. Необходимо будет только оплатить стоимость трубы, штуцеров и работы по их запаковке. Длина трубки должна быть достаточной для того, чтобы сделать несколько витков вокруг сопла для нагрева подаваемого топлива.
Чтобы изготовить патрубок подачи воздуха, необходима стальная труба с диаметром не менее 10 мм.
В конце трубки приваривается полусфера, из стали, чтобы обеспечить подачу воздуха. Диаметр ее должен быть таким, чтобы она свободно проходила по тройнику.
Заглушка с наружным диаметром резьбы не менее 50 мм. Она будет необходима для установки воздушного трубопровода.
