Печь на дизельном топливе (солярке)

Печь на солярке (дизельном топливе) — это, по сути, тот же керогаз, только доработанный и имеющий современный внешний вид.

Свое название оправдывает благодаря своим небольшим размерам, простоте конструкции и эксплуатации, в отличие от, например, самодельной чудо печи на отработке, имеющей достаточно сложную конфигурацию.

Это отопительный прибор, предназначен для отопления или обогрева дачного домика, производственных помещений, ларьков. Прибор является универсальным, его можно также использовать для приготовления пищи или для кипячения воды.

Обогреватель, работающий на солярке, подходит для установки в свой гараж или мастерскую. В доме, даже дачном, его использование не приветствуется – при розжиге и затухании горения в помещение неизбежно попадут пары топлива и неприятный запах.

Компактный автономный агрегат также используется в качестве аварийного источника тепла и для приготовления еды при отключении электроэнергии, причем еду можно готовить, установив печку на улице.

Помимо компактности и небольшого веса печь на солярке характеризуется экономичностью и высоким КПД. Топливо сгорает практически без выбросов в атмосферу и с высокой отдачей тепловой энергии. Этим агрегат на жидком топливе практичнее, чем классическая дровяная буржуйка.

В ходе эксплуатации следует внимательно следить за соблюдением правил безопасности – поблизости от работающей печи нельзя размещать легковоспламеняющиеся предметы.

Перечень объектов, которые можно эффективно отапливать такой печью:

• теплицы, парники;
• подвальные, цокольные помещения;
• дачные домики, подобные сооружения на участке;
• гаражи, подсобки, мастерские, палатки, кабинки;
• жилые помещения.

Почему отработка?

Капельная подача топлива широко используется в теплотехнике, если требуется тепловая мощность прим. до 15 кВт. Принцип действия капельной печи прост: жидкое топливо капает в нагретый испаритель, в который подается первичный воздух. Каждая капля испаряется и частично сгорает тут же, поддерживая температуру испарителя. Остальные пары топлива поступают в камеру сгорания с притоком вторичного воздуха, где и сгорают полностью. Таким образом, в капельных печах осуществляется 2-х ступенчатое сжигание топлива. В отличие от печей с безнапорными горелками, где топливо греет до испарения только само себя, в капельных часть тепла от сгорания каждой капли расходуется на подогрев довольно массивного испарителя, что и определяет их меньшую экономичность. Но и способы минимизировать этот недостаток существуют, см. далее.

Предельная мощность капельной печи во многом определяется свойствами топлива: если, чтобы получить заданное количество тепла, топливо нужно пускать струйкой, печь становится пожаро- и взрывоопасной. Отработка в этом отношении хороша тем, что ее вязкость и поверхностное натяжение велики, т.е. капли отработки возможно получить частые и крупные. Существенно хуже по данным параметрам дизтопливо, хотя печку на отработке и дизеле сделать все же можно, см. далее. На легком жидком топливе капельные печи не делают – опасно. Мазут и нефтешлам слишком ценны как топливо, а источники тяжелых топлив промышленных масштабов стабильны, чтобы сжигать их как попало.

Основные виды печей на дизельном топливе

Есть несколько основных видов дизельных печей:

• Мини-печь с фитилем.

  Такие отопительные приборы можно приобрести в магазине. Конструкция печи состоит из двух основных частей – топливного бака и открытого резервуара. Сосуды связаны между собой, а подача топлива контролируется при помощи специального клапана.

  Еще один обязательный элемент мини-печи – это фитиль, чей кончик погружен в сосуд с горючим. Регулировка подачи солярки осуществляется благодаря специальному вентилю.

  После прокручивания вентиля открывается клапан между сообщающимися сосудами, тем самым пропитывая фитиль горючей смесью. Таким же образом аппарат выключается, перекрывая подачу топлива.

  Разжигается такая печь вручную. Для этого подойдет спичка или зажигалка. Стоит поджечь фитиль через пару минут после открытия вентиля. Необходимо также подождать минут 10, пока печь прогреется. После автономная печь на солярке будет работать самостоятельно.

  Выключается мини-печь на дизельном топливе спустя 5 минут после того, как вы перекрыли вентиль.

  Читайте также:  Котлы отопления на твердом топливе: основные виды и критерии выбора лучшего агрегата



• Тепловая пушка.

  Отопительные агрегаты данного типа предназначены для обогрева больших площадей (от 30 м²) при любых погодных условиях. Дизельная печь представляет собой нагнетатель теплого воздуха в виде трубы, установленной на колеса для удобства перемещения.

  За создание воздушного потока отвечает турбина, встроенная с торца этой трубы. Горелка для печи, сжигающая солярку, помещена внутрь камеры сгорания и омывается воздухом со всех сторон.



  Есть 2 типа тепловых пушек:

  • С прямым нагревом. Это значит, что проходящий сквозь трубу воздух прогревается стенками камеры и смешивается с выходящими оттуда продуктами горения, а потом смесь газов попадает в помещение. Отопитель очень эффективен, но непригоден для работы в замкнутом пространстве.

  С непрямым нагревом. Конструкция аналогична первой, но отходящие газы не смешиваются с воздушным потоком и направляются по отдельному каналу в дымоход, как это изображено на схеме. Обогреватель теряет в эффективности, поскольку часть теплоты уходит вместе с продуктами горения, зато абсолютно безопасен и способен отопить жилые помещения.

В металлическом корпусе размещен открытый резервуар и топливный бак, соединенный с ним по принципу сообщающихся сосудов. Чтобы солярка не поступала из бака бесконтрольно, выходной патрубок снабжен специальным клапаном.

Простая и надежная горелка для печи, работающей на солярке, как раз и досталась ей в наследство от керогаза. Она представляет собой фитиль, чья нижняя часть погружена в резервуар с жидким горючим.

Если открыть вентиль и подать топливо в рабочую емкость, то фитиль, намотанный на цилиндрическое основание, станет быстро его впитывать. Спустя некоторое время чудо-печь на солярке разжигается вручную, после чего нужно еще выждать, пока она прогреется и выйдет на рабочий режим. Регулирование мощности производится вентилем, с его же помощью отопитель выключается.

Отражатель из металла расположен на корпусе, который окрашен порошковой краской. Именно благодаря отражателю происходит эффективный обогрев помещения. Горелка расположена в центре чудо-печи, а топливо самотеком поступает из расположенного на задней панели топливного бака.

С помощью регулировочного винта устанавливается требуемая температура нагрева помещения. Это общая конструкция печи, работающей на солярке, но она может немного отличаться в разных моделях от разных производителей. Для изготовления печки используют жаростойкую сталь.

Вес печки может составлять 10 кг, что позволяет ее переносить в зависимости от необходимости, в другое помещение. Габариты: высота от 3500 до 6000 мм, глубина и ширина от 2500 до 4000 мм. Такой небольшой вес и маленькие габариты позволяют перемещать ее силой одного взрослого человека.

Характеристики печи

Подобный агрегат отличается небольшими габаритами и малым весом. Он имеет довольно простую конструкцию. В стальном корпусе установлены открытый резервуар и топливный бак, которые соединяются между собой как сообщающиеся сосуды.

Для ограничения поступления горючего вещества из бака выходной патрубок оборудован специальным клапаном. От керогаза печи досталась горелка, питающаяся соляркой. Этот элемент представляет собой надежный фитиль, у которого нижняя часть погружена в бак с топливом.

После открывания вентиля в рабочую емкость начнет подаваться горючее. Специальный шнур, предварительно намотанный на основание в виде цилиндра, быстро его впитывает. Через несколько минут можно проводить розжиг печи. Никаких приспособлений для этого не требуется, ведь все делается вручную.

Чтобы устройство на дизельном топливе прогрелось до нужной температуры, придется немного подождать. Мощность агрегата регулируется вентилем. Он же является ее выключателем.

Минусом устройства можно назвать затухание горелки через 10 минут после того, как закончится солярка. Чтобы как-то компенсировать этот недостаток, многие изготовители прямо над горелкой устанавливают металлическую решетку, которая в случае необходимости позволит нагреть воду в какой-либо емкости.

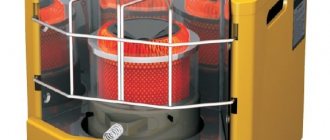

Одной из таких чудо-печей является модель «Солярогаз ПО-1,8», сделанная в России. Максимальная мощность подобного агрегата не превышает 1,8 кВт. На фотографии ниже вы можете ознакомиться с этим устройством.

Принцип работы печи

Принцип работы печи на солярке заключается в следующем.

1. Из топливного бака солярка самотеком поступает в фитильную чашу. Количество поступающего топлива регулируется.
2. В фитильной чаше топливо при нагреве превращается в газообразную смесь. Сгорание смеси производится в камере горения.
3. Конструкция печи предусматривает такое расположение элементов в камере горения, которое обеспечивает равномерное сгорание топлива.
4. Расположенный в верхней части камеры горения особый элемент и спираль способны нагреваться до 800 градусов.

Печь имеет ряд предостережений:

• чтобы избежать едкого запаха в помещении, розжиг чудо-печи лучше производить на улице;
• по причине того же запаха не рекомендуется использовать изделие для обогрева жилых помещений на постоянной основе;
• при интенсивной эксплуатации необходимо чистить горелку и часто менять фитили.

Современная печь на солярке – это, прежде всего, безопасный и недорогой в обслуживании прибор, т. к. в камере сгорания все горючие элементы сгорают полностью.

Достоинства дизельной печи

Внутри дизельных отопительных печей сгорает не жидкое топливо, а его испарения вперемежку с воздухом или же пропитанная соляркой ветошь. Внутрь бака заливают жидкое топливо, которое начинает испаряться. В процессе розжига создают температуру, достаточную для того, чтобы пары вспыхнули и начали гореть.

Приведем несколько достоинств оборудования данной конструкции:

• Практически не выделяет вредных продуктов сгорания – они образуются только в процессе розжига. Дизельная печь не дымит и не образует сажи.
• Данная конструкция считается вполне безопасной, поэтому не нуждается в постоянном присмотре.
• Поскольку дизельное топливо отличается высокой плотностью, оно расходуется очень экономно.
• Разрешается совмещать солярку с различным биотопливом, в частности, с растительным маслом.
• Печи отличаются небольшим размером и их можно легко перенести на другое место.

Иногда самодельные дизельные печи в верхней части оборудуют плоской емкостью, которая служит теплообменником и может использоваться для приготовления пищи или нагрева воды.

В некоторых случаях потребители предпочитают приобрести дизельную печь заводского производства, однако, очень часто самодельные приборы выходят гораздо более экономичными, и их можно оснастить под свои нужды. Приведем несколько вариантов самодельных печей.

Достоинства и недостатки печи

Достоинства печи:

• отсутствие вредных газов и испарений при эксплуатации;
• безопасность – работающая печь может оставаться без присмотра;
• незначительный расход топлива во время работы (ввиду высокой плотности);
• эффективность;
• возможность добавления в солярку биологического топлива (растительного масла, например); легкость транспортировки;
• возможность использования верхней части для приготовления пищи.

Минусов не так много – стоимость солярки напрямую зависит от мировых цен на сырую нефть. Если планируется соорудить печь на солярке своими руками, то принцип ее работы будет аналогичен описанному выше. Но сначала коротко о пожаробезопасности.

Рекомендации по выбору печи

• Из всех печей на солярке для обогрева жилых помещений четко подойдет лишь одна – тепловая пушка непрямого нагрева. Отопительные аппараты типа «Солярогаз» могут применяться как временный вариант, если в комнате есть вентиляция.
• Для гаража, бокса или дачи лучше делать капельные обогреватели своими руками. Несмотря на популярность, мы не можем посоветовать вам самодельную чудо-печку. Этот агрегат слишком опасен и за время своего существования спалил не один гараж.
• Дизельная тепловая пушка – единственно верное решение, когда нужно обогреть большую площадь в здании, где нет других энергоносителей.
• Если печь капельного типа переделать в котел и подключить к системе водяного отопления, то можно с ее помощью обогревать жилой дом. Источник тепла выносится в пристройку или отдельно стоящее здание, где запахи дизеля никому не помешают.
• Надо понимать, что все жидкотопливные обогреватели требуют периодической чистки от сажи, обильно покрывающей внутренние поверхности камер сгорания и дымовых каналов. Исключение – заводская мини-печка на солярке, где придется менять перегорающие фитили.

Печь на дизельном топливе своими руками

Сегодня главной проблемой отдаленных от больших городов дачных участков является отсутствие достаточного количества энергоресурсов.

Порой людям трудно найти даже сухое дерево, в то время как подключение к подстанциям планируется в весьма отдаленном будущем. В таких случаях оптимальным вариантом может стать самодельная печь на солярке. Ее используют преимущественно в тех помещениях, где применение других типов отопления по тем или иным причинам невозможно. Главное, чтобы эти помещения хорошо вентилировались.

Самодельное устройство хорошо тем, что хозяин помещения, которое необходимо отапливать, зная свои собственные потребности, может сделать печь, идеально отвечающую предполагаемым условиям эксплуатации. Она будет и эффективнее, и экономнее.

Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из следующих схем:

• Двухконтурной газовоздушной;
• Фитильной;
• Капельной.

Печь-капельница из газового баллона

Использованный газовый (углеродный или кислородный) баллон может послужить основной для изготовления печи.

Топливо будет поступать самотеком, а принудительная подача воздуха при такой конструкции не нужна. Нагревание баллона до пожароопасных температур нужно предотвратить, установив высоту контура устройства соответственно высоте источника горения, находящегося внутри.

Обратите внимание на толщину стенок баллона. Нам нужно, чтобы образовывались горючие пары топлива. Если стенки будут толще, необходимой для кипения температуры не достигнуть.

На улице следует слить из баллона конденсат, промыть ёмкость пару раз водой, чтобы в ней не осталось одоранта. Затем её заливают водой до верха и закапывают в землю для устойчивости. Болгаркой срезаем верхнюю часть баллона с вентилем.

Следует обратить внимание на тот факт, что дымоход должен быть вертикальным без углов и наклонов. Длина самой дымоходной трубы не должна быть менее 4 метров.

В эту конструкцию можно заливать и отработку, но только после предварительной её очистки. Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара.

Топливо наливается на 2/3 баллона. Зажженный лист бумаги кладут поверх солярки и крышку печки закрывают. Самовозгорание паров произойдет после повышения температуры. В работающую печь нельзя подливать горючее, использовать в этой модели бензин или керосин тоже нельзя.

Пошаговая инструкция:

1. Освобождаем баллон от конденсата, тщательно его промываем. Затем закапываем его в землю и делаем срез верхний части ёмкости вместе с вентилем.
2. Теперь у нас получилось место для крышки. На нижнюю часть конструкции, следует приварить ножки. Для этого используем стальные уголки.
3. Далее вырезаем в крышке отверстие для патрубка, размер должен быть равный диаметру дымохода. Патрубок привариваем в отверстие, следим за герметичностью швов. К горизонтальной трубе привариваем дымоходную трубу.
4. Вырезаем квадрат для поддувала в нижней части конструкции и устанавливаем дверку для регуляции воздуха.
5. Теперь готовим ёмкость для топлива. Это будет труба (70х140 мм) и расположим внизу галлона. Завариваем кусок патрубка снизу, следим за герметичностью.
6. Готовим крышку с двумя отверстиями из листа металла. Причём располагаем их по центру и по краю. К центральной трубке привариваем сразу трубу равного диаметра (100 мм). Ко второму отверстию устанавливаем подвижную заслонку (диаметр 50 мм), для заливки топлива.
7. Дымоход устанавливаем вертикально без каких-либо наклонов. Длину его выбираем 4 метра, можно больше.
8. На третью часть баллона наливаем горючее. Зажигаем листок бумаги и укладываем поверх солярки, и крышка печи закрывается. С увеличением температуры произойдёт возгорание паров.

Печь из стальных листов

Большой популярностью пользуется устройство, выполненное из стальных листов.

Оно компактно (70х50х35 см, если не считать дымоход) и достаточно легко, т.к. весит всего 27 кг. На нем можно готовить, к нему подключают водяное отопление, и ему не страшны морозы.

Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части.

Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.

Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит.

В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.

Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности.

Он очень экономный: топливная смесь и горючие соединения сгорают полностью.

Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы.

Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.

Конструирование печи собственными руками

Для самостоятельного конструирования необходимо иметь минимальные знания в области газотермодинамики (чтобы понять как осуществляется образование и горение горючей смеси солярки и кислорода), уметь разбираться в элементарных чертежах. Желательно иметь простейшие навыки в области обработки чёрного и цветного металла (резании, сверлении и технологии сварки). Если такого опыта нет, всегда можно обратиться к специалистам.

Печка на солярке своими руками может быть изготовлена в гараже, домашней мастерской.

Конструкция из обычного газового котла

В качестве корпуса можно использовать элементы старого газового котла. Корпус котла необходимо распилить на две половины. Одна будет дном печки, другая верхом. Имеющиеся в нём форсунки необходимо расширить, чтобы обеспечить свободную подачу солярки в смесительную камеру и далее в камеру сгорания.

Самодельная печка из газового котла

Систему воздуховодом можно переделать в дымоотвод. Остаётся только разместить бак с соляркой и печка готова.

Обогреватель из газового баллона

В качестве корпуса будущей печки можно использовать не используемый газовый баллон. Перед его применением необходимо убедиться, что он пуст. Кроме баллона потребуется две трубы длинной примерно 4 метра и внешним диаметром около 100 мм, ёмкость для хранения солярки (в среднем от 10 до 15 литров), две медные трубки (для производства горелки). Изготовить опору следует из стальных уголков с полкой 200мм. Кроме материала потребуются инструменты: дрель и свёрла по металлу, шлифовальная машина (болгарка) с отрезными кругами, любой сварочный аппарат.

С помощью болгарки баллон разрезают на две равные части. Верхняя часть будет крышкой будущей печки, нижняя выполнять функцию камеры сгорания. Для устойчивости всей конструкции снизу приваривают металлические уголки, которые являются ножками будущей печки.

В верхней половине проделывают отверстие. В него вмонтируют вытяжную трубу. Она должна быть надёжно приварена. Следует проследить, чтобы она располагалась строго вертикально. В трубе делается отверстие. Оно выполняет функцию регулятора поступления воздуха.

Отступив от трубы примерно 10 см, делают ещё одно отверстие величиной до 3 мм. Таких отверстий должно быть не менее десяти. Последнее должно быть на удалении от точки сварки не более 50 сантиметров. Кроме этого в верхней части подготавливается отверстие диаметров до 8 сантиметров для заливки солярки. В верхней части баллона делается отверстие размером в 5–8 см для заливки топлива.

Капельная печка

Они достаточно экономичны и легки в изготовлении. Например, для получения мощности в 10 кВт потребуется расход солярки всего 0,6 литра в час. Увеличив размер конструкции можно довести мощность теплоотдачи до 20 кВт.

Технология изготовления печки капельницы на солярке не представляет особенных технических трудностей. Сначала рассчитывают габариты будущего агрегата. Расчёт производится исходя из следующих соображений. Для обогрева комнаты площадью 9 кв. м будет достаточно печки, размеры которой равны 30х30х45 см. Эти размеры позволяют рассчитать объём самой печки. Чаще всего используют уже готовые конструкции и не обязательно прямоугольные. Для небольших печек применяют нижние части огнетушителей, для более мощных печек используют дно металлических бочек.

Подачу солярки организовывают, используя элементы медицинской горелки. Имеющийся в ней резиновый шланг закрепляют на специально подготовленной медной трубке. Эту трубку сгибают под прямым углом. Затем её крепят струбциной или специально подготовленного крепления. В качестве фитиля можно использовать подручную ветошь, которую предварительно пропитывают соляркой.

Самодельная печка капельница

Принцип действия такой печки заключается в постоянном смачивании фитиля соляркой, которая самотёком поступает через шланг и трубку из ёмкости с соляркой.

В корпусе печки проделывается дверца, а сверху отверстие для подвода медной трубки.
