Вихревой Индукционный Нагреватель «ВИН»

В современных системах отопления для минимизации экономических затрат и повышения КПД установок применяют более совершенное оборудование. Индукционный котел для частного дома – отличная альтернатива классическим моделям с ТЭНами.

Главным преимуществом индукционных котлов является быстрый подогрев теплоносителя, поэтому данные модели кроме отопления применяют для подогрева воды.

Принцип работы

В основе работы лежит принцип электромагнитной индукции:

• После запуска устройства происходит образование электромагнитного поля. При этом сердечник прогревается до температуры 75- градусов.
• Вода через входные патрубки подается на теплообменник с сердечником.
• Подогретый до заданной величины теплоноситель подается в систему труб через выходные патрубки.

Для отопления больших и многоэтажных домов наличие циркуляционного насоса в системе обязательно.

Индукционный подогрев является самым быстрым из всех существующих на данный момент.

Модели состоят из трех основных узлов (слоев):

• Внутренний – непосредственно сердечник. Изготавливается в виде стальных труб.
• Изоляция. Необходима для снижения потерь тепла к агрегату.
• Наружный – корпус. Изготавливается из металла.

В качестве теплоносителя используется – вода или антифриз.

Достоинства

• Экономичность. По сравнению с аналогичными моделями затраты на эксплуатацию на 20% меньше. КПД индукционной установки более 97%, что выше, чем у классических моделей (за счет того что потери тепла на нагрев индукционной катушки минимальны). Затраты электроэнергии на производства тепла значительно меньше, чем при сжигании угля или газа.
• Быстрый нагрев теплоносителя.
• Долговечность. При соблюдении правил эксплуатации и регулярных техосмотрах индукционные котлы могут проработать до 40 лет. В связи с отсутствием подвижных соединений отсутствует износ деталей. Применение меди увеличивает срок эксплуатации обмотки. В современных моделях сердечник выполнен из упрочненных материалов, которые могут работать в агрессивных средах несколько десятков лет.

Важно знать! Срок эксплуатации зависит от качества транзисторов. Известные торговые марки предлагают гарантию безотказной работы до 10 лет.

• Отсутствие накипи. Из-за постоянной вибрации отложения не могут задержаться на поверхности приборов даже при условии перенасыщения теплоносителя известью. На сердечнике постоянно присутствуют пузырьки воды, которые отталкивают частицы накипи.
• Компактность. Размеры индукционных котлов позволяют устанавливать их в ограниченном пространстве. Они не требуют постоянного обслуживания, отдельного помещения и сооружения дымохода.
• Бесшумность. Индукционные модели не создают акустических колебаний (шум издают циркуляционные насосы). Важно! Существует множество циркуляционных насосов, работа которых не создает дополнительных шумов.
• Безопасность. Для корректной работы и исключения аварийных ситуаций используют УЗО и дифавтоматы, на корпусах котлов устанавливают специальная отключающая автоматика.
• Пожаробезопасность. В отличие от газовых и твердотопливных котлов, при работе индукционных отсутствует открытый огонь.
• Простота монтажа. При минимальных навыках работы с электроприборами и обращении установить котел можно самостоятельно.

Мифы об индукционных котлах

Один из самых популярных мифов создают торговые представители, продающие индукционные электрические котлы. Суть в том, что эти котлы якобы на 20—30% эффективнее прочих нагревательных электроустановок, особенно ТЭНовых. Данная информация не соответствует действительности, поскольку все теплогенераторы, преобразующие электроэнергию в тепло, работают с эффективностью не ниже 96% в соответствии с физическим законом сохранения энергии. Неоспоримым является лишь факт, что ТЭНы разогревают теплоноситель несколько дольше по причине своей многослойной структуры. Вольфрамовая спираль прогревает сначала кварцевый песок, потом материал трубки, а потом уже воду. При этом энергия никуда не теряется, а КПД ТЭНового агрегата составляет 98%, как и вихревого.

Пример системы отопления

Другой миф гласит о том, что индукционный электрический котел совсем не требует обслуживания, поскольку переменное магнитное поле не дает отложениям оседать на греющих элементах. Этот вопрос зависит от качества воды и накипь на сердечнике катушки появляется точно так же, как и в ТЭНовых нагревателях, если теплоноситель не обессолен. Поэтому хотя бы 1 раз в 2 года сам теплогенератор и система отопления должны проходить процедуру промывки.

Вопреки заверениям продавцов, водонагреватель нельзя ставить в любом помещении. Причины две: опасность поражения током и наличие электромагнитного поля вокруг аппарата. Его лучше поместить в техническом помещении с ограниченным доступом (котельной).

Котлы ВИН

Разработаны для обогрева больших частых домов и коттеджей, садовых и дачных домиков, многоэтажных строений, промышленных объектов.

Котел с вихревым индукционным нагревателем состоит из основных узлов:

• Цилиндрического теплообменника.
• Первичной катушки – большое количество витков провода, которая помещена в цилиндрический корпус.
• Магнитопровода.
• Входного и выходного патрубка.
• Клеммной коробки, необходимой для подключения к электросети.
• Блока управления с терморегулятором.

Важно знать! Устройство сконструировано таким образом, что отсутствует вероятность перегрева внутренних элементов системы. Применение компаунда позволяет металлическим поверхностям выдерживать температуру до 185 градусов.

Принцип работы

Холодный теплоноситель попадает в агрегат через нижний патрубок. После нагрева вода подается в отопительную систему через верхний патрубок. Контроль температуры осуществляется при помощи термостата и терморегулятором.

Из-за особенностей конструкции агрегат всегда работает на максимальном уровне. Поэтому для получения экономического эффекта необходимо применять циклический подогрев и подключение датчиков температуры теплоносителя. После выставления требуемого температрурного режима автоматика отключает индукционный нагрев по достижении критической отметки. После остывания теплоносителя автоматика также включает котлоагрегат, создавая непрерывный цикл подогрева.

Важно! Применение устройств для регулирования напряжения нерационально.

Однофазные котлы ВИН производятся небольшой мощности, т.к. с повышением мощности сила тока увеличивается до 50 А, что требует прокладки новых бытовых электропроводок кабелями больших сечений.

Для увеличения мощности котлоагрегата с ВИН необходимо приобрести и установить дополнительные водогрейные блоки или использовать трехфазное подключение.

Важно! При покупке индукционного котла также следует предусмотреть приобретение бесперебойного источника питания. Для частных домов лучшим вариантом является транзистор.

Схема монтажа

Вихревой Индукционный Нагреватель «ВИН»

Вихревой Индукционный Нагреватель «ВИН» воспроизведен по разработкам Н.Тесла. ВИН предназначен для использования в автономных системах отопления, горячего водоснабжения в технологических процессах, связанных с нагревом промежуточного теплоносителя. Отсутствие прямого нагрева в отличии от тэновых и газовых нагревателей, позволяет нашей продукции работать намного дольше (свыше 30 лет) не теряя своих технических показателей.

Цены на продукцию ВИН (323.77 kB)

Индукционные котлы типа SAV

Применяются для систем автономного и комбинированного отопления, систем горячего водоснабжения, резервного источника отопления, поддержания заданной температуры в промышленных установках (реакторах).

Преимуществом SAV котлов является возможность дистанционного регулирования температуры и полная автоматизация отопительного процесса.

Представляют собой индуктор, систему короткозамкнутых каналов и труб и нагревательный элемент – сердечник. Подогрев теплоносителя происходит за счет образования электромагнитного поля и преобразования электрической энергии в тепловую.

Важно! Из-за разветвленности системы установки имеет КПД, приближающийся к 100%.

Котлоагрегаты производятся трех типов:

• Маломощные. 2,5-10 кВт. Для небольших частных и дачных домов.
• Средней мощности. 15-60кВт. Для административных и многоэтажных жилых зданий.
• Большой мощности. 100-500 кВт. Применяются в промышленных установках.

Принцип работы индукционного котла отопления

Индукционные электрокотлы не столь востребованы как ТЭНовые или электродные в виду их высокой стоимости. К тому же, использование индукционных электрических котлов для отопления частного дома попросту неоправданно ни с экономической точки зрения, ни с практической. Тем не менее многие продавцы-посредники продвигают оборудование как отличный вариант именно для индивидуальной системы отопления, что вводит в заблуждение немало людей.

Индукционные электрокотлы действительно имеют некоторые преимущества, но они не совсем весомые в бытовых условиях эксплуатации. Давайте же грамотно подходить к выбору отопительного оборудования.

Читайте в статье

Что из себя представляют электрические индукционные котлы отопления

Для чего нужны и как применяются

Индукционные электрокотлы преобразовывают электрическую энергию в тепловую, еще с начала х годов их начали использовать в промышленных целях. Относительно недавно их стали пропагандировать как экономичные и компактные котлоагрегаты для индивидуальных систем отопления в частных домах, что не совсем так.

КПД практически всех современных электрокотлов более 99%, не зависимо от их вида, что подразумевает практически одинаковую эффективность преобразования электроэнергии в тепло. Кроме того, автоматика, действительно позволяющая сэкономить за счет грамотного управления мощностью, в индукционных котлах не является выдающейся и уступает ТЭНовым, а иногда и электродным.

На практике преимущества в виде компактных размеров, большей надежности, более высокой скорости нагрева теплоносителя и более простого обслуживания несущественны для бытового использования и оправданы лишь в промышленной сфере, где необходимы котельные установки больших мощностей или того требуют определенные технологические процессы.

В редких случаях индукционники оправданы в индивидуальных СО, где в качестве теплоносителя планируется использование антифриза.

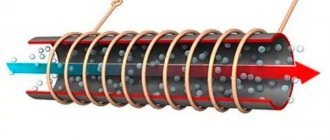

Устройство и принцип работы

В компактный металлический корпус помещена индукционная катушка, внутри которой находится сердечник из ферромагнетика (металлическая труба). С одной стороны в сердечник подается холодная вода (обратка), с другой стороны, обычно сверху, находится подача котла.

Поэтапно принцип работы электроиндукционного котла отопления выглядит так:

1. На индукционную катушку подается переменный ток ( В или В в зависимости от мощности котла), вследствие чего вокруг катушки образовывается магнитное поле.
2. Магнитное поле воздействует на сердечник посредством вихревых токов Фуко и разогревает сердечник до определенной температуры (в зависимости от подаваемого напряжения)
3. Разогретый сердечник отдает тепло протекающему по нему теплоносителю.

Таким образом, на сердечнике практически невозможно образование накипи, особенно при длительном использовании отфильтрованного и умягченного теплоносителя. В качестве теплоносителя может использоваться не только вода, но и антифриз, масло, теплоносители на основе этиленгликоля, что зачастую является весомым критерием в промышленной сфере.

Существующие типы

Всего существует два типа индукционных электрокотлов: стандартные индукционные (SAV) и вихревые (ВИН). Принцип действия первых описан выше, все они идут с маркировкой SAV.

Вихревые индукционные котлы (ВИН) более современные, в них используется инвертор, преобразовывающий стандартную частоту переменного тока 50 Гц в сверхчастоты от 25 кГц и выше. Помимо сердечника теплоноситель омывает и ферромагнитный корпус (который также нагревается), что существенно увеличивает скорость нагрева и позволяет уменьшить размеры котлоагрегата с сохранением прежней мощности. За счет более сложной конструкции и более дорогого металла корпуса, вихревые котлоагрегаты в 1, раза дороже.

Стоит ли их использовать для отопления частного дома: разбираем известные заблуждения

Как мы уже говорили ранее, использование индукционных электрокотлов оправдано лишь в промышленности. Однако стоит подтвердить слова разобрав детальнее все известные мифы.

КПД и экономичность

Несмотря на уверения продавцов о высоком КПД, у всех современных электрокотлов он около 99%. Это значит, что, например, при максимальной нагрузке котел, производящий 9 кВт тепловой энергии будет потреблять 9, кВт электроэнергии. Тем не менее, со временем, за счет образования накипи, КПД ТЭНовых моделей снижается до 90 или даже 80%, поскольку для обеспечения сквозь слой накипи прежней теплоотдачи необходимо больше времени и мощности. В индукционных котлах накипь не образовывается и КПД сохраняется неизменным.

Но даже в ТЭНовых моделях можно практически полностью решить проблему:

• фильтруя заливаемый теплоноситель;
• установив умягчающие фильтры;
• используя один и тот же теплоноситель, не сливая его каждый сезон. Минералы единожды осядут на ТЭНах и превратятся в несущественный слой накипи, практически не влияющий на эффективность нагрева, после чего им будет просто неоткуда браться.

Кроме того, в любом случае всегда можно заменить ТЭНы, стоят они недорого, а замену не сложно провести самостоятельно. Экономия может быть обеспечена и эффективной автоматикой, управляющей мощностью электрокотла в соответствии с потребностями, которая имеется у индукционных котлов, но часто уступает ТЭНовым или даже электродным моделям.

С ней мы еще разберемся далее, а пока можно сделать вывод, что КПД у всех современных электрокотлов +- одинаковый, а отсутствие накипи не стоит переплаты в более, чем 50%.

Надежность

Еще одним частым аргументом в пользу электроиндукционников является их надежность: максимально простая конструкция, а значит в ней попросту нечему ломаться.

Это действительно так, но относится абсолютно ко всем качественным электрическим котлам, поскольку, в отличие от тех же газовых, единственным элементом, который при должных условиях эксплуатации может выйти из строя, является ТЭН. Но даже они при очищенном и мягком теплоносителе служат не менее лет.

Другие элементы в моделях известных производителей такие, как циркуляционный насос, автоматика, набор датчиков или воздухоотводчик согласно практике крайне редко выходят из строя за первые 10 лет эксплуатации.

Безопасность

С безопасностью даже у современных моделей все непросто, поскольку мощные индуктивные электрокотлы создают серьезную нагрузку на электрическую сеть, искажают синусоиду. Подключать котлоагрегат необходимо только при условии отличного состояния проводки, желательно через стабилизатор напряжения. Кроме того, магнитное поле никак не изолировано, что может негативно влиять на работу находящейся рядом электроники.

Автоматика и регулировка температуры

Управление индукционным электрическим котлом производится с помощью отдельного пульта управления, который имеет довольно точные настройки, но не подразумевает программирование работы котла на ближайшие сутки или неделю.

В известных ТЭНовых моделях температура регулируется более точно: поградусно, благодаря датчику температуры. Кроме того, во многих моделях возможна установка комнатного термостата, что позволяет более эффективно и правильно регулировать работу котла по температуре воздуха в помещении, а не теплоносителя на выходе.

Вес и габариты

Размеры индукционных котлов действительно небольшие, что позволяет установить их практически в любом месте дома. Тем не менее, это не столь существенное преимущество перед и так компактными ТЭНовыми моделями или крайне небольшими электродными котлами размером чуть более магистральной трубы.

Вес индукционников в большинстве случаев в 2 раза больше ТЭНовых моделей, в пределах кг.

Отзывы об индукционных электрокотлах: преимущества и недостатки

Подведем итог, проанализировав все реальные характеристики, практику монтажа и отзывы владельцев:

Цены

На сегодняшний день известны такие производители индукционных электрокотлов:
