Разновидности схем разводки отопления в многоэтажном доме

Что такое разводка отопления

Разводкой системы отопления называется схема, по которой располагаются нагревательные приборы и соединительные трубы между ними. Эффективность работы всей системы зависит именно от типа разводки, так же, как эстетичность и экономичность. Наиболее популярными являются горизонтальная и вертикальная схемы разводки, так как трубопровод может принимать либо строго горизонтальное, либо строго вертикальное положение.

Важно! Вертикальная разводка имеет основной лежак, который проходит в подвале здания. От этого стояка отходят стояки с меньшим диаметром, к каждому из которых присоединяются радиаторы и трубы в квартирах. Этот тип выбирают достаточно часто благодаря его дешевизне. Большую значимость имеет простота в монтаже и дальнейшем использовании.

Горизонтальная разводка отличается особыми хорошими эстетическими, техническими и эксплуатационными характеристиками. Подобная коммуникация может быть как двухтрубной, так и однотрубной системой. Второй вариант не используется при обогреве многоквартирных домов и имеет достаточно узкую специализацию. В отоплении многоквартирных домов используется двухтрубная система отопления.

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

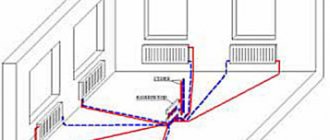

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Горизонтальная система разводки

Система горизонтальной двухтрубной разводки имеет собственные плюсы и минусы. Ее не придется отключать полностью при наличии неисправности в ней — достаточно отключить один конкретный узел. Устанавливаются компенсаторы, которые будут контролировать перепады давления, и не будут допускать поломок из-за изменения давления в трубах. Эта разводка предполагает, что будут присутствовать обязательно два основных стояка, располагающиеся в специальном техническом общедомовом помещении или подъезде, подающего и обратного потока воды.

Важно! Первый отвечает за подачу горячей воды постоянной температуры, а второй — за отток охлажденной воды, которая прошла весь дом. Каждый этаж располагает коллектором, который разветвляется на два крана для квартиры. От этих кранов прокладываются трубы, которые прячутся в стяжке пола и питают все радиаторы теплом. Они выглядят гораздо эстетичнее и аккуратнее, чем советские образцы отопления.

Положительные стороны ее использования вполне очевидны:

  • Контроль за тепловым расходом упрощен, так как управление чаще всего установлено дистанционное и автоматическое;
  • Есть возможность регулирования, осуществляемая автономно для каждой квартиры исходя из назначения помещений;
  • Чаще всего монтаж выполняется во время ремонта, чтобы не портить внешний вид дома;
  • Небольшие затраты на монтаж и простая сборка;
  • Материалы внутридомовых инженерных коммуникаций изготавливаются износостойкими, поэтому средний срок их службы составляет от 50 лет.


К ее недостаткам можно отнести тот факт, что достаточно часто приходится настраивать работу всех отопительных коммуникаций и системы в жилом доме вручную, что бывает сложно. Важно относиться аккуратно к этим внутридомовым инженерным коммуникациям, потому что эта система отопления является хрупким сооружением, подверженным механическим повреждениям.

Вертикальные однотрубные системы с нижней разводкой


Такие системы выполняются с П-образными (схема а) и Т-образными (схема б) стояками. Их можно применять в жилых зданиях с чердаками и без, выстой в 3 и более этажа.

На первом рисунке (П-образный стояк) радиаторы 1 и 6 присоединены к стояку по проточной схеме. Батареи 2 и 5 подключены через байпас, смещенный от оси стояка. Обогреватели 3 и 4 имеют осевые замыкающие (обходные) участки. Стоит отметить, что затекание воды в приборы лучше при использовании смещенных (от оси стояков) обходных участков (приб. 2 и 5), и при этом обеспечивается компенсация температурного расширения стояков. Обычно в системе применяется какой-либо один (иногда два) вариант подключения.

Отопительные приборы в проточных (приб. 1 и 6) однотрубных системах на нижних этажах должны иметь больше секций по сравнению с приборами верхних этажей.

Так же на схемах показаны различные варианты установки вентилей для отключения приборов от системы.

В П- образных системах теплоноситель поднимается по одному стояку и сразу отдаёт тепло в радиаторах. Поэтому во втором стояке температура воды будет ниже и для получения требуемой теплоотдачи потребуется большее количество секций.

В стояке с Т-образной разводкой вода сначала поднимается вверх, после чего распределяется по двум обратным стоякам и потому понижение температуры теплоносителя будет более равномерным.

Вертикальная система

В некоторых многоэтажных домах используется иная схема отопления — вертикальная. Чаще всего ее устанавливали в советское время с 60 годов прошлого столетия по 99 год. Она была очень популярна из-за серьезной дешевизны прокладки труб. Эта система отопления также бывает как однотрубной, так и двухтрубной.

К преимуществам вертикальной системы отопления можно отнести серьезную экономию труб. По этой причине часть застройщиков продолжает возводить дома именно с этой разводкой. Недостатков значительно больше — невозможно перекрыть отдельные отопительные приборы, нет возможности контролировать их нагревание, за счет этого часто происходит перегрев и перерасход приборов. Теплоносители в этом случае часто несут большие и неоправданные потери. Помимо этих недостатков невозможно установить квартирные приборы учета затрат тепла.

Двухтрубная система выигрывает у своего предшественника. В этом случае есть две трубы-стояка — одна подает горячую воду в трубы, а вторая возвращает остывшую воду обратно. В этом случае теплоноситель способен попасть в каждый радиатор независимо. В этом случае появляется возможность отключить и заменить отдельные радиаторы и не перерасходовать тепло там, где это не требуется. Система отопления в этом случае регулируется. Но установка квартирных счетчиков все равно является невозможной. Протяженность труб сильно увеличивается, делая подобное устройство значительно дороже, чем вертикальная однотрубная.

О двухтрубной схеме отопления

Двухтрубная схема отопления делается, так чтобы вода в системе циркулировала по двум водотоком, прямому и обратному. При этом отопительные приборы в двухпроводной системе соединяются параллельно.

При двухтрубной схеме отопления можно установить терморегулятор и кран Маевского на каждый прибор отопления. Это позволит независимо регулировать температуру каждого прибора, что, несомненно, удобно и экономично. Однако за такое удобство придется заплатить, за двойной комплект труб и двойной монтаж труб системы.

Двухтрубная магистральная разводка

Такая горизонтальная разводка отопления в многоквартирном доме, как понятно из названия, включает в себя две основных магистрали, по одной из которых теплоноситель двигается вперед, а по второй – возвращается к генератору тепла. Теплоотдача осуществляется за счет радиаторов, которые устанавливаются под окнами или возле стен, выходящих на северную сторону, потому что от них исходят самые заметные потоки холода.

Двухтрубная система обязательно комплектуется запорной арматурой. Данные элементы позволяют при необходимости отключать отдельные детали системы без остановки всего отопительного контура. Кроме того, нужны компенсаторы, которые нивелируют негативное воздействие давления. Правильно собранная система может нормально выдерживать максимальное давление и гидроудары, и не замерзнет даже при отрицательной температуре.

Из достоинств такой системы можно отметить:

  • Отсутствие разницы температуры на входе и выходе;
  • Возможность применения в зданиях любой конфигурации;
  • Возможность отключения отдельного участка контура без полной остановки системы.

Главным и самым заметным недостатком является сложность тонкой отстройки температуры в том случае, если система имеет большое количество ответвлений – вертикальная разводка системы отопления в этом плане несколько проще, но не столь эффективна.

Разводка системы отопления в многоэтажном доме

Хуже всего, если в многоквартирном доме применена однотрубная разводка. Основной недостаток такой системы — большие теплопотери во время транспортировки теплоносителя. Горячая вода перемещается снизу, распределяется по всем квартирам и возвращается в тот же трубопровод. Обычно получается, что радиаторы на верхних этажах почти холодные. Еще хуже, если при монтаже система упрощена — радиаторы врезаны в трубопровод, то есть, они являются элементами трубопровода. Выигрывают жители первых этажей. На последние этажи теплоноситель поступает еще холоднее, чем при неупрощенной схеме.

Говорить о том, чтобы регулировать температуру радиаторов, вообще не стоит. Если поменять параметры подачи в одном отопительном приборе, они сразу же поменяются во всей системе. Кроме того, при аварии во время отопительного сезона для смены одного радиатора нужно выключить всю систему и выпустить из нее воду. Чтобы этого не делать, применяются специальные перемычки.

Немного улучшить показатели отопления с одной трубой можно, если установить радиаторы разного размера— первые маленькие, последние — самые большие. Это может сделать обогрев более равномерным. Если застройщик экономит на материалах, после заселения возникают проблемы с распределением тепловой энергии, а жильцы остаются недовольными.

Двухтрубная система более удобная, так как позволяет удержать температуру на одном уровне во всех отопительных приборах. Вода, остывшая в радиаторах, возвращается по другому трубопроводу. Кроме того, жильцы имеют возможность регулировать температуру каждого отопительного прибора и устанавливать краны с термостатами. Еще одно преимущество — возможность включить в систему радиаторы с нижним и боковым подключением.
