Таблица диаметров полипропиленовых труб для отопления

Современные магистрали из полипропиленовых труб качественнее и экологически чище в отличии от железных трубопроводов. Главная причина превосходства стояков из полипропилена кроется в технических характеристиках, технологии монтажа и сферах применения. А так же в широком и выборе диаметров.

Базовые преимущества
Благодаря разнообразию сечений, толщине стенок, широкому ассортименту фитингов изделия легко стыкуются с металлическими и пластиковыми аналогами.

Основные характеристики и сфера применения полипропиленовых труб

Конструкции из полипропиленовых стояков часто выполняют роль распределительного механизма при подаче жидкостей и газов.

Из полипропиленовых труб и фитингов монтируются системы для подачи холодной и горячей воды внутри квартир или частных коттеджей.

Стояки из полипропилена – основа водных магистралей для технических нужд в административных зданиях, жилых помещениях, на промышленных объектах. В большинстве случаев тёплые полы также обустраиваются из данных деталей.

Они незаменимы при разводке центральных отопительных систем, в которых используются элементы с разными внутренними и внешними диаметрами.
С их помощью можно напрямую осуществить врезку из котла к радиаторам отопления в частном доме.
Армированные полипропиленовые трубы способны качественно функционировать при температурах до +95℃ и давлениях до 25 атмосфер.

Учитывая такие технические показатели, изделия уверенно можно применять не только для систем отопления с естественной, но и с принудительной циркуляцией.

Сегодня агропромышленный комплекс, химическая, фармацевтическая, пищевая промышленность не может обойтись без систем из полипропилена разных калибров, начиная от 15-16 мм, и оканчивая деталями больших сечений: 300,400,500 мм.

Обустройство тёплого пола

Существуют переходники различных типов, с помощью которых легко можно сопрягать полипропиленовые стояки больших или маленьких сечений с аналогичными металлопластиковыми, стальными, пластиковыми элементами магистралей.

Монтажные работы с использованием паяльника

Особенности полипропилена позволяют применять детали из данного материала в трубопроводах для подачи сжатого воздуха и химически активных веществ.

Кроме этого, стояки используются для:

монтажа систем кондиционирования;
обустройства дренажных сетей (гофрированные элементы);
сборки поливных конструкций.

Постепенно и незаметно металлические каркасы теплиц стали заменять полипропиленовыми трубами.

Важно! Преимущество изделий: при создании дуг для теплицы, иных конструкций не нужно использовать специальный станок, поскольку полипропилен можно легко согнуть своими руками.

На выбор калибра полипропиленовых деталей влияют габариты будущего сооружения.

Для этих целей в частном секторе чаще всего пользуются полипропиленовыми трубами с внутренним (или наружным) диаметром от 15-20 до 25, 32 и 40 мм.

В промышленных масштабах используют стояки с внутренним сечением от 40 до 110 мм.

Важно! Нужно выбирать толстостенные стояки, поскольку тепличная конструкция должна быть устойчивой и надёжной.

Сегодня часто проводят замену металлических труб на полипропиленовые. В последние годы можно встретить полотенцесушители в ванной из полипропиленовых деталей. Такое явление пользуется большой популярностью.

Поэтому многие осуществляют сборку и подключение полотенцесушителя из пластика своими руками. Для этих целей используют детали калибром от 12 до 25 мм (соответствуют, примерно, по площади сечения квадратным изделиям 20х20 мм). При создании конструкции следует запомнить 3 важных совета (для начинающих мастеров):

Подготовить весь необходимый инструмент и материалы:

полипропиленовые изделия соответствующих калибров вместе с крепежом;
соединительные муфты;
шаровые краны;
нож для резки деталей;
ТЭН нужной мощности (при выборе электрического или комбинированного варианта конструкции) с наружной резьбой полдюйма (шаг резьбы 1,814 миллиметра).

Не начинать работы, если вы никогда не держали в руках инструмент для сварки полипропиленовых деталей сечением 15, 20 или больше миллиметров. Дело в том, что для качественной стыковки необходимо сначала ознакомиться с инструкцией, пройти небольшую практику, а потом уже полноценно работать, выдерживая при этом соответствующую температуру.

Перед началом работы необходимо выполнить схематический рисунок с указанием конфигурации системы, линейных размеров элементов конструкции.

Важно! Принадлежность полипропилена к классу высокомолекулярных соединений «Полиолефины» обеспечивает экологическую чистоту создаваемых изделий разных сечений.

1) Простая ППР; 2) ППР армированная алюминием

Монтаж системы отопления с применением полипропиленовых труб

Монтаж системы отопления предполагает правильный выбор схемы работы. К примеру, применение полипропиленовых труб предусматривает несколько вариантов работы:

Схема монтажа труб горячего водоснабжения.

Самотечная циркуляция воды в системе. В данном случае нет необходимости установки циркуляционного насоса, так как движение воды будет самостоятельным. Такой вариант подходит для помещений, где частыми являются вероятности возникновения проблем с перебоями работы электричества, что приведет к невозможности применения насоса.
Нижняя система разлива в отоплении. В данной системе имеется лучевая разводка, которая предполагает наличие насоса, применяемого для увеличения напора воды, для чего нужен меньший диаметр.
Возможно применение одно- и двухтрубных систем с подключением к радиатору при помощи бокового или нижнего вида подключения.

Вернуться к оглавлению

Полипропиленовые трубы — таблица размеров

Одной из главных характеристик, которая должна учитываться при выборе стояков конкретных размеров, является напор транспортируемой среды. Если он невысокий, то монтируют магистраль с маленьким сечением . В меру увеличения количества перемещающейся воды, необходимо увеличивать диаметр труб. Поэтому, при покупке товара нужно обратить внимание на маркировку (PN 10 или иные аналогичные обозначения), чтобы представить, насколько устойчивыми будут изделия к возможным давлениям в конструкции. От этого зависит длительность функционирования системы.

Поскольку сфера применения полипропиленовых элементов – достаточно широка, то и сортамент изделий отличается разнообразием. В бытовых целях наиболее популярными являются стояки сечением от 16 до 110 мм.
Таблица 1. Зависимость линейных размеров от номинального давления, мм

Величина номинального давления	PN 10		PN 20		PN 30
Внешний калибр	Внутренний калибр	Толщина стенки	Внутренний калибр	Толщина стенки	Внутренний калибр	Толщина стенки
16	—	—	10,60	2,70	—	—
20	16,20	1,90	13,22	3,41	13,22	3,40
25	20,40	2,30	16,60	4,20	16,62	4,19
32	26,00	3,00	21,22	5,41	21,20	3,00
40	32,60	3,70	26,62	6,70	26,62	3,70
63	51,40	5,80	42,00	10,50	40,20	5,80
75	61,20	5,90	50,00	12,50	50,00	6,90
90	73,60	8,20	60,00	15,00	—	—
110	90,00	10,00	73,20	18,40	—	—

Важно! Правильное соотношение сечения трубы и толщины стенки – гарантия длительного и качеатвенного функционирования конструкции.

Какой диаметр полипропиленовых труб применяется для отопления

Чтобы правильно подобрать размер, внутренний диаметр труб рассчитывается по следующей формуле:

где U — величина, которая равна общему расходу воды в доме, который ляжет на данный водопровод,

L — скорость течения воды, для труб большого диаметра ее принято считать равной 1,5-2 м/с, для маленького — 0,7-1,2 м/с.

Схема системы отопления дома.

Полипропиленовые материалы для отопления используются в диаметре примерно 20-32 мм. Для монтирования теплого пола чаще всего применяют пластиковые с диаметром в 16 мм. Важно еще в начале работы оценить всю ее сложность и подобрать необходимый материал. Учитывая различные факторы в отопительной системе, нужно правильно рассчитать сечение трубы. Важным здесь является многое: температура носителя, скорость течения, длина трубопровода, диаметр трубы и давление воды горячей.

Считается, что только правильно вычисленный размер нужного диаметра полипропиленовых труб для отопления поможет сделать всю систему надежной и эффективной. В случаях же неправильно подобранного размера возможны некоторые недостатки в работе системы. К примеру, если диаметр будет больше нужного, то давление в системе отопления станет ниже нужного, что приведет к нарушениям в циркуляции воды по всем квартирам в большом доме. А наладить работу системы сможет только проведенная ремонтная работа, предполагающая замену труб на трубы правильного размера.

Вернуться к оглавлению

Что влияет на выбор диаметра?

Чтобы правильно рассчитать калибр изделия, необходимо пользоваться 2-мя критериями:

допустимой скоростью потока воды;
допустимыми потерями давления на отрезке длиной 1 м.

Допустимая потеря давления – сугубо экономический критерий. Его сущность: определение баланса между эксплуатационными и капитальными затратами. Например, рост стоимости трубы прямо пропорционален увеличению её калибра. А чтобы прокачать воду через стояк меньшего сечения необходимо больше энергетических затрат на работу насосной конструкции. Капитальные и эксплуатационные затраты можно изобразить в виде графиков. Точка их пересечения покажет величину оптимального сечения детали. Но этим могут заниматься только специалисты.

Скорость влияет на допустимые гигиенические нормы, характеризующие эквивалентный уровень шума в дБ (зафиксировано в СНИП). Она зависит от сечения и может находиться в пределах от 0,83 до 1,52 м/с. В водопроводных магистралях предельная величина скорости равна 3,0 м/с.

С этой статьей читают: Для чего применяется труба ПНД 32мм, свойства коллекторов из полиэтилена низкого давления. Вопросы и ответы (FAQ).

Разновидности ПП труб

Благодаря различным конструкциям, полипропиленовые стояки могут быть:

цельными;
армированными.

Сфера применения зависит от материала изготовления продукта. Маркировка элементов отображает их технические характеристики.

1) Стекловолокно; 2) Алюминий; 3) Без армировки

К цельным относятся изделия с элементами маркировки:

PN10. Отличаются тонкими стенками, небольшой массой. Используются в холодном водоснабжении с температурой среды до +20 °С (в отдельных случаях – до +45 °С) при давлении 1 тыс. кПа – 10 атмосфер.
PN20. Применяются при обустройстве магистралей для горячей воды (температура до +80 °С). Качественно функционируют при давлениях до 20 атмосфер.

К этому виду принадлежат детали для монтажа канализационных конструкций.

Отличаются:

устойчивостью к воздействию коррозии и температур;
гладкой внутренней поверхностью;
лёгкостью монтажа;
длительным сроком эксплуатации;
широтой сортамента.

До армированных относятся детали с маркировкой PN25. Используются в системах горячего водоснабжения и отопления. Благодаря наличию слоя из фибро- или стекловолокна, фольги из алюминия изделия отличаются высокой прочностью и невысоким коэффициентом теплового расширения. Качественно функционируют при температуре среды до +95 °С при давлении не больше 25 атмосфер.

Материалы и характеристики

Знать диаметр – это только полдела, но придя в магазин, вы столкнетесь с разнообразием материалов. Трубы полипропиленовые для отопления соответствуют ГОСТу Р 52134–2003. Они изготавливаются из трех видов пластика, два из которых могут применяться для систем горячего водоснабжения и отопления:

состоящих из одинаковых структурных единиц. Их молекулярные связи не выдерживают нагревания, соответственно, неприменимы для систем с высокой рабочей температурой;
состоящие из разных структурных единиц. Неоднородность связей между молекулами делает их устойчивыми к нагреванию, при этом материал не теряет свою естественную эластичность;
состоящих из кристаллов. Имеют самую прочную и устойчивую к повышению температуры структуру при этом теряют в эластичности.

В маркировке полипропиленовых труб для отопления указывается их наружный диаметр. Обращайте на это внимание, когда нужно соединить контур квартиры с центральным стояком. При равном наружном сечении металлические и полипропиленовые трубы имеют различный внутренний условный проход, у металла он шире.

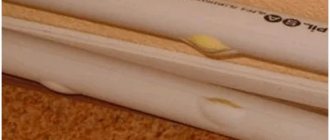

Обязательно выбирайте армированные изделия. В качестве армировочного материала применяют алюминий и стекловолокно. Лучше отдать предпочтение последнему, так как при монтаже не нужно снимать слой армирования на глубину соединения контура с муфтами и фитингами. Армирование алюминием осуществляется:

монолитным слоем;
слоем с множественными отверстиями.

Армирование полипропилена алюминием с перфорацией

И алюминиевый, и стекловолоконный слои армирования находятся между двух слоев пластика. Армирование нужно только для того, чтобы компенсировать увеличение контура в длину при нагревании. Об усилении изделия речи не идет, так как пластик и без этого очень прочный. Неармированные изделия не подходят, так как у них слишком высокий коэффициент линейного расширения, который равен 0,15 мм/м. Для сравнения у армированных изделий он составляет 0,02 мм/м. Трубы полипропиленовые для отопления имеют стандартные размеры. Они продаются отрезками, длина которых составляет четыре метра.

Для наглядности проведем расчет. Возьмем один метр контура, в котором циркулирует вода, нагретая до 80 градусов. Умножим температуру на коэффициент линейного расширения и получим следующие значения:

для армированных изделий – удлинение на 1,6 мм;
для неармированных изделий – удлинение на 12 мм.

Также в маркировке указано номинальное давление. Обозначается латинскими буквами РN. К примеру, изделие с маркировкой РN16 выдерживает 16 атмосфер, но это не максимум его возможностей. Он может выдержать и большее кратковременное повышение. Номинальное давление – это показатель, при котором срок службы полипропиленовых труб составит полстолетия. Расчет выполнен при помощи специальных программ, где температура воды закладывается равной 20 градусам. Это важно, при увеличении температуры срок службы будет, естественно, меньше, так как, нагреваясь, пластик меняет своих механические характеристики.

Сечение полипропиленовых труб:

Для канализации

Сегодня большинство магистралей для отвода сточных вод сооружаются из полипропиленовых стояков. Связано это с многими преимуществами изделий в сравнении с аналогами из других веществ.

1) Для внутренней канализации; 2) Для наружной

В быту чаще всего применяют канализационные трубы с наружным сечением 32, 40, 50, 63, 75 мм – для разводки внутри помещения, и диаметром 100 (110 мм) – для оборудования сточных стояков. В многоэтажных домах для обустройства канализации применяют полипропиленовые изделия в поперечнике от 110 мм и больше.

Для водоснабжения и отопления

Прокладку водопровода из полипропиленовых деталей можно осуществлять как воздушным путём, так и в почве. Для этих целей в быту наиболее востребованными являются детали из полипропилена калибром 16-75 мм.

Для внутренней разводки водопроводных магистралей подходят детали сечением от полдюйма до дюйма.

Наружную разводку монтируют из элементов калибром 40, 50, 100 мм.

Для внутренней разводки холодной воды подойдут элементы с наружным сечением от 20,00 до 40,00 мм при толщине стенки 1,90-10,00 мм.

Системы для транспортировки горячей жидкости монтируются из полипропиленовых изделий сечением 20,00-100,00 мм с толщиной стенок 2,80-15,10 мм.

Чтобы в доме или квартире было тепло, необходимо правильно выбрать калибр полипропиленовыхстояков для системы отопления.

Важно! Следует помнить, что температура теплоносителя достигает почти 100℃ при давлении несколько атмосфер. Чтобы отопление было качественным, необходимо купить армированные полипропиленовые детали.

Конструкция отопительной системы такова, что нужно использовать изделия различных калибров, начиная от 16,00 и оканчивая 63,00, а то и 75,00 мм. Толщина стенки при этом должна находиться в пределах 3,40-10,50 мм. На выбор стояков также влияет кубатура помещения и тип котла.

1) Водоснабжение; 2) Воздуховод из полипропилена

Для вентиляции

На смену металлическим воздуховодам пришла вентиляция из полипропилена. Для её обустройства применяют полипропиленовые стояки больших сечений – начиная от 100 и оканчивая 200, 300 мм и больше

С этой статьей читают: 4 основных вида трубы ПВХ их классификация и главные характеристики. Ответы на популярные вопросы, подкаст.

Как правильно подобрать трубы нужного диаметра

В случаях, когда отопление проводится в частном доме или коттедже, то трубы нужно подбирать с учетом того факта, что диаметр не будет меняться только тогда, когда идет прямое подключение к центральной системе отопления. В случае проведения автономной системы трубы можно применять любого размера (разный диаметр и длина), в зависимости от предпочтений самого хозяина дома.

Статья по теме: Как пришить шторную ленту: пошаговая инструкция

Выбирая необходимые заготовки, нужно учитывать все особенности, тем более если речь идет о естественной системе отопления, где отношение сечения к мощности насоса не будет первостепенным признаком. Этот факт относят к достоинствам данной системы отопления.

Схема монтажа труб.

Недостатком такой системы является маленький радиус действия и большая стоимость элементов большого размера, применяемых в данном случае.

Для обеспечения эффективности работы системы нужно в ней поддерживать определенный уровень давления, позволяющий движущейся внутри воде преодолевать все препятствия на своем пути. Сопротивления (препятствия) могут быть в виде трения воды о стенки, отвода или крана и нагревательного прибора. Самое интересное, что именно от длины и диаметра труб трубопровода зависит сопротивление и скорость, с которой будет литься вода. При большой скорости воды, небольшом сечении и длинном трубопроводе уровень сопротивления на пути воды повышается.

Расчет диаметра для центрального отопления

В поисках расчетов было изучено много материала, часто не дающего конкретного ответа на вопрос о том, какого должны быть размера полипропиленовые трубы для отопления. Как выбрать диаметр таким образом, чтобы система была сбалансированной. В принципе, чтобы сделать точные вычисления с учетом всех факторов, нужно быть реально специалистом и получить профильное образование. Расчет диаметра трубы входит в гидравлический расчет отопления, который осуществляется при помощи специальных профильных программ. Все остальные методы подсчета будут приблизительные.

Толщина полипропиленовых труб для отопления в частных домах и квартирах с центральным отоплением обычно не превышает 25 мм. Также используют изделия 20 и 16 мм.

Все просто, когда нужно определить диаметр полипропиленовой трубы для отопления в квартирах с центральным отоплением. От стояка, проходящего через все этажи, в каждую квартиру выходит патрубок. Его сечение, естественно, меньше, чем у самого стояка. Чтобы правильно определить, какой диаметр полипропиленовых труб нужен для центрального отопления, нужно всего лишь подобрать размер сечения к патрубку. Следите за тем, чтобы не было заужения контура. Вот и все, дело за выбором материалов. Обратите внимание, на то, что совпадать должно внутреннее сечение, а не наружное.

Расчет проходимости и от чего он зависит?

Правильно рассчитать проходимость стояка – необходимое условие качественного функционирования магистрали.

Существует 3 способа расчёта количества вещества, которое пропустит изделие за некоторое время.

Математический. Сущность метода: для определения этого важного параметра пользуются специальными формулами. Для газовой, водяной или отопительной трубы они – разные.
Табличный. Такая методика – самая простая, поскольку для решения задачи необходимо взять готовые табличные данные. Кроме этого, данный параметр зависит ещё от давления и конфигурации системы.
С помощью специальных программ. Способ – относительно дорогой и его применяют современные сантехнические организации. В программу вносятся все линейные и гидравлические параметры, от которых зависит пропускная способность.

Важно! Проходимость совсем не зависит от наружного диаметра стояка для отопительной системы или водопровода.

Но этот размер, как и толщина стенки, влияет на прочностные характеристики деталей и их способность функционировать при определённом напоре воды.

Коэффициент теплового расширения полипропиленовой трубы (график)

Какие трубы подойдут для системы отопления

Любая система отопления предполагает составление схемы-проекта. После этого необходимо заблаговременно подготовить и выбрать все необходимое (материалы и инструменты для монтажных работ): трубы, арматуру и необходимые инструменты. И только после этого можно приступить к монтажу полипропиленовых труб.

Элементы подбираются для определенного помещения, учитывая все его особенности и тип отопления. Важно на этапе подготовки определить свои силы и понять, какой будет работа. Ведь монтаж осуществить не всегда просто своими руками, иной раз приходится обращаться за помощью к профессионалам.

Для отопительных систем возможно применение полипропиленовых, металлических и металлопластиковых материалов. Все эти материалы обладают своими преимуществами и недостатками, которые необходимо учитывать при подборе для своей системы. Полипропилен считается оптимальным материалом для элементов отопительной системы. В свою очередь металлические отличаются более завышенной ценой, а также сложны в применении, они неустойчивы к коррозии, что приводит к уменьшению срока их службы. Металлопластиковые материалы дешевле, просты в применении, но их надежность и прочность оставляет желать лучшего, поэтому лучше не рассматривать данный вариант для монтажа отопительной системы.

Схема отопления из полипропиленовых армированных труб.

Отсюда можно сделать вывод, что полипропилен лучше всего годится для системы отопления, так как служит хорошим вариантом для монтажа труб для воды. Важно знать и уметь разделять разные виды полипропиленовых труб, которые рассчитаны на горячую или холодную воду. Использовать нужно материалы только для определенного вида работ. К примеру, трубы для отопления, где будет идти горячая вода, не стоит использовать для трубопроводов с холодной водой, так как температурный режим будет другой и возможны различные нарушения и неполадки в системе.

Статья по теме: Реставрация домашнего светильника своими руками

Для монтажа теплого пола или системы отопления можно смело выбрать полипропиленовые элементы, которые обладают большим количеством положительных характеристик, среди которых стоит отметить следующие моменты:

Надежность.
Долговечность (эксплуатируются в течение 100 лет).
Неподверженность коррозии.
Отсутствие минеральных осадков.
Высокий уровень стойкости к воздействию химических соединений.
Простота монтирования.
Возможность осуществления ремонтной работы в случаях неисправности или поломки.
Доступность цены.

Единственным, но главным недостатком данного вида материалов являются возгораемость и неустойчивость к высоким температурам.

Для систем отопления нужен правильный выбор, который зависит от правильно подобранного диаметра.

Диаметр труб должен быть не очень маленьким, но и не большим, чтобы не влиять на стоимость системы и напора воды в ней.

Классификация по давлению и составу сырья

Свойства изделий напрямую зависят от состава сырья. Различают 4 типа деталей:

ППР (PPRC и PPR) – для изготовления данных элементов применяют кристаллический рандом-сополимер. Размеры выпускаемых стояков – от 16,0; 20,0 до 110 мм. Системы отопления, канализационные конструкции, горячее и холодное водоснабжение – главные сферы применения.
Для блок-сополимерных (РРВ) изделий свойственно особенное (блоковое) размещение микромолекул. Применение: монтаж тёплых полов, холодных водопроводных магистралей.
PPs – главное отличие полимера: молекулярное строение. Элементы из полифенилсульфида характеризуются повышенной износостойкостью, прочностью, возможностью эксплуатироваться при высоких температурных показателях. Калибр выпускаемых деталей – от 20 до 1200 мм. Применение: вентиляционные конструкции, отопительные системы, горячие и холодные водопроводные сети.
PPH – сырьё, наполненное антистатиками, нуклеаторами, антипиренами, благодаря которым стояки становятся высокопрочными. Готовые детали нашли применение в канализационных, вентиляционных и водоснабжающих магистралях. Материал – идеальное сырьё для выпуска труб больших диаметров, которые необходимы в промышленности.

Каждая деталь используется при определённых давлениях. В этом плане выделяют 4 вида полипропиленовых труб, которые используются для:

транспортировки веществ, рабочее давление которых на стенки (толщина от 1,90 до 10,00 мм) не превышает 10 атмосфер (1 МПа). Обозначение – PN 10 или N10. Применяются в холодном водоснабжении, для обогрева полов. Производятся сечением от 20 до 110 мм (наружный диаметр);
перемещения рабочей среды при давлении на стенки до 16 атмосфер (1,6 МПа). Нашли применение при монтаже горячих и холодных водопроводов с температурой жидкости до +62℃;
обустройства водопроводов с горячей и холодной жидкостью с максимальной температурой вещества +82℃. Относится к наиболее востребованным элементам в этом направлении. Используются в конструкциях с максимальным давлением 20 атмосфер (PN20 или N20). Производятся с внешним сечением от 16; 20; 25 мм и оканчивая 110 мм;
отопительных систем, горячего водоснабжения (гвс) с температурой жидкости до +92-+95℃. Обозначение – PN25. Способны качественно функционировать при давлении до 2,5 МПа (25 атмосфер). Многослойная структура значительно повышает ударопрочность, возможность выдерживать высокие тепловые нагрузки.

Важно! Сколько времени на складе или в домашних условиях не хранились бы изделия нужно помнить, что на расстоянии 1 м и ближе не должно быть нагревательных приборов, поскольку высокие температуры могут стать причиной деформации деталей. Для хранения нужно выбирать помещение без прямого попадания солнечных лучей.

Какой диаметр труб из полипропилена для отопления выбрать

При проектировании и монтаже системы отопления всегда возникает вопрос, – какой диаметр трубопровода выбрать. Выбор диаметра, а значит и пропускной способности труб, важен, ведь нужно обеспечить скорость теплоносителя в пределах 0,4 – 0,6 метров в секунду, которая рекомендуется специалистами. При этом должно поступать нужное количество энергии (количество теплоносителя) к радиаторам.

Известно, что если скорость меньше 0,2 м/с, то будет застаивание воздушных пробок. Скорость больше 0,7 м/с не стоит делать из соображений энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости), к тому же это нижний предел возникновения шума в трубопроводах малых диаметров.

Какой тип трубопровода выбрать

Сейчас все чаще выбирают для отопления полипропиленовые трубопроводы, которым хоть и присущи недостатки в виде сложности обеспечения качества стыков, и значительного теплового расширения, но они предельно дешевы и просты в монтаже, а это зачастую решающие факторы.

Какие трубы применять для системы отопления? Полипропиленовые трубы делятся на несколько видов, у которых свои технические характеристики, и предназначены они для разных условий. Для отопления подходят марки РN25 (РN30), которые выдерживают рабочее давление в 2,5 Атм при температуре жидкости до 120 град. С.

Данные о толщине стенок приведены в таблицах.

Для отопления сейчас применяются трубы из полипропилена, которые армированны алюминиевой фольгой или стекловолокном. Армировка предотвращает значительные расширения материала при нагревании.

Многие специалисты отдают предпочтение трубам и с внутренней армировкой стекловолокном. Такой трубопровод в последнее время стал наиболее широко применяться в частных системах отопления.

Вопросы подбора диаметра отопительного трубопровода

Трубы выпускаются стандартных диаметров, из которых и нужно сделать выбор. Наработаны типовые решение по подбору диаметров труб для отопления дома, руководствуясь которыми в 99% случаев можно сделать оптимальный правильный выбор диаметра без выполнения гидравлического расчета.

Стандартные наружные диаметры полипропиленовых труб –16, 20, 25, 32, 40 мм. Соответствующий этим значениям внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм соответственно.

Более подробная информация о наружных диаметрах, внутренних диаметрах и толщине стенки полипропиленовых труб приведена в таблице.

Какими диаметрами что подключать

Нам необходимо обеспечить подачу необходимой тепловой мощности, которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3 – 0,7 м/с

Тогда возникает такое соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

16 мм — для подключения одного или двух радиаторов;
20 мм – для подключения одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности в пределах 1 — 2 кВт, максимальная подключаемая мощность – до 7 кВт, количество радиаторов до 5шт.);
25 мм – для подключения группы радиаторов (обычно до 8 шт., мощность до 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – для подключения одного этажа или целого дома в зависимости от тепловой мощности (обычно до 12 радиаторов, соответственно, тепловая мощность до 19 кВт);
40 мм – для магистрали одного дома, если такая имеется (20 радиаторов – до 30 кВт).

Рассмотрим выбор диаметра труб подробнее, опираясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Соотношение диаметра труб, скорости жидкости, и тепловой мощности

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности в Вт, а под ними указано количество теплоносителя кг/мин, при подаче с температурой 80 град С, обратки – 60 град С и температуры в комнате 20 град С.

Подбор труб по мощности

Из таблицы видно, что при скорости 0,4 м/с будет подаваться примерно следующее количество тепла, по трубам из полипропилена следующего наружного диаметра:

4,1 кВт — внутренний диаметр около 13,2 мм (наружный диаметр 20мм);
6,3 кВт — 16,6 мм (25мм);
11,5 кВт — 21,2 мм (32 мм);
17 кВт — 26,6 мм (40 мм);

А при скорости 0,7 м/с значения подаваемой мощности будут уже примерно на 70% больше, что не трудно узнать из таблицы.

А какое количество тепла нам нужно?

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов. Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

На каждый радиатор, мощность которого не превышает 2 кВт можно делать отвод и трубой с наружным диаметром 16 мм, но так как этот монтаж не технологичен, трубы не пользуются популярностью, чаще устанавливают 20-мм трубу с внутренним диаметром 13,2 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов. Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Для дома до 150 м кв., по условиям гидравлического сопротивления отопительно радиаторной системы, всегда подходит насос типа 25 – 40 (напор 0,4 атм), он же может подойти и до 250м кв в отдельных случаях , а для домов до 300 м кв. – 25 – 60 (напор до 0,6 атм).

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора. Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном. Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Зависимость толщины стенок от диаметра

По системе перемещаются вещества с разными температурными показателями и при различных давлениях. Магистраль будет работать в оптимальном режиме, если её стандартные элементы будут иметь нужную толщину стенки. Взаимосвязь этого параметра и диаметров наиболее популярных полипропиленовых стояков хорошо видно из таблицы 2.
Таблица 2. Зависимость толщины стенок от диаметров (Д, мм)

Наружный диаметр	PN 10		PN 20		PN 25
—	Внутренний калибр	Толщина стенки	Внутренний калибр	Толщина стенки	Внутренний калибр	Толщина стенки
16,00	—	—	10,60	2,70	—	—
20,00	16,20	1,90	13,20	3,40	13,22	3,39
25,00	20,40	2,30	16,60	4,20	16,60	4,20
32,00	26,00	3,00	21,30	5,35	21,20	5,40
40,00	32,60	3,70	26,60	6,70	26,64	6,68
63,00	51,40	5,80	42,00	10,50	42,00	10,50
110,00	90,00	10,00	73,20	18,40	—	—

Особенности прокладки ПП труб

Магистраль должна быть:

надёжной;
устойчивой к воздействиям механического характера;
химически нейтральной;
простой в эксплуатации и обслуживании.

Таким требованиям сегодня отвечают конструкции из полипропиленовых деталей разных калибров: от 12, 16 мм до 400, 500 мм.

Прокладку магистрали из полипропиленовых труб можно осуществлять в земле (траншейный метод) и по воздуху.

Первый способ предвидит 2 варианта прокладки:

Санация, которая подразделяется на:

релайнинг – протягивание новых стояков через старые детали магистрали. Отличается высокой надёжностью. Один отрицательный момент: перед выполнением процедуры необходимо очистить старую систему от грязи, мусора и прочих ненужных отложений, чтобы калибр позволял осуществить операцию замены;
реновацию – монтаж новой системы происходит параллельно с разрушением старой конструкции.

Прокалывание. Методика выполнения процедуры:

выкапывание 2-ух котлованов по обе стороны будущей трассы;
размещение в одном котловане гидравлического домкрата;
проталкивание домкратом стальной трубы с наконечником;
ввод ПП стояка вовнутрь металлического изделия.

Этот метод подходит для монтирования элементов калибром до 150 мм.

При воздушной прокладке в помещении изделия фиксируют на потолке или стене с помощью клипс. При покупке фиксирующих устройств необходимо владеть информацией об их линейных размерах. Например, расстояние от места крепления клипсы до центра обжимного устройства для полипропиленовой трубы с наружным диаметром 25 мм составляет 27 мм.

Фиксирование изделий на стене с помощью клипс

Какой диаметр полипропиленовых труб лучше для отопления?

Какой диаметр полипропиленовых труб применяется для отопления
Как правильно подобрать трубы нужного диаметра
Какие трубы подойдут для системы отопления
Монтаж системы отопления с применением полипропиленовых труб
Установка системы отопления из полипропиленовых труб

При выборе труб необходимо учитывать большое количество их особенностей. К примеру, помимо учета физико-химических свойств, необходимо учесть, какой будет их длина и диаметр. Оказывается, именно от диаметра напрямую зависит гидродинамика всей системы отопления. Чаще всего применяемыми и используемыми для частных домов являются трубы с диаметром примерно 16-40 мм.

Схема устройства полипропиленовой трубы.

Трубы такого размера способны выдержать давление в системе отопления, помимо этого, их удобно использовать в работе, они не создадут проблем в процессе монтажа. Применяя их, можно обеспечить разводку трубопровода скрытого характера.

Инструменты для монтажа трубопровода

Различают такие виды инструментов:

сварочные аппараты;
клеевые пистолеты;
труборезы;
зачистки.

Существуют такие виды сварочников:

Механические.
Ручные.

Первый вариант идеально подходит для соединения стояков больших калибров. Он состоит из:

опорной рамы;
приборного блока;
гидропривода.

С обеих сторон размещены захваты в виде полуколец, а между ними находятся вкладыши с таким же внутренним диаметром, как и у стыкуемых изделий.

Аппарат сварочный механический — ROTHENBERGER

Устройство ручных аппаратов:

температурный регулятор;
плита для нагрева с отверстиями для установки антипригарных насадок;
набор насадок с тефлоновым покрытием для размещения стыкующих деталей.

Предназначены для сварки полипропиленовых стояков небольших калибров – до 125,00 мм включительно.

Ручной аппарат в действии

Благодаря клеевым пистолетам значительно упрощаются и ускоряются монтажные работы. С их помощью можно быстро соединить раструбные стыки, а также осуществить стыковку с применением муфт и других деталей. Главное преимущество: надёжное и быстрое схватывание (до 2-3-ёх минут).

Пистолет для склеивания

Важно! Перед выполнением процедуры необходимо поверхности очистить от грязи и обезжирить.

Существует такие труборезные приспособления

Труборез роликового типа с наличием храпового механизма. Для выполнения операции деталь размещают в с-образной выемке. После смыкания рукоятей лезвие отрезает необходимый кусок элемента магистрали.

Важно! Для получения точных изделий, а также во избежание деформаций резку проводят строго под прямым углом.

Кроме того, невыполнение второго условия может стать причиной выхода из строя трубореза.

Роликовый труборез

Ножницы прецизионные с трещоткой.

Применяются для резки деталей магистрали сечением до 42 мм. Режущая часть – стальное лезвие с зубчатой рейкой.

Ножницы для резки Ritmo SHEARS C42

Кроме выше указанных конструкций, часто пользуются аккумуляторным труборезом с электромотором, что содействует быстрому выполнению операции.

Для резки деталей больших сечений используют такое приспособление, как гильотинные ножницы.

Важно! Если под рукой нет ни одного из этих инструментов, качественно отрезать стояк можно обыкновенной ножовкой.

Совсем недавно в качестве армировки начали использовать стекловолокно. Такие полипропиленовые трубы зачищать не обязательно, поскольку сетка не имеет контакта с фитингами и воды не боится.

Этого нельзя сказать об алюминиевом армировочном слое: фольгу необходимо удалить до сварки. Связано это с тем, что контактируя с влагой металл может спровоцировать возникновение электрохимических процессов, после чего защитный слой разрушится.

Зачистку можно осуществлять как ручным способом, так и с помощью дрели с насадками.

Виды ручных зачисток и насадок для дрелей

Первый вариант подходит для выполнения небольших объёмов работ. Второй способ – для зачистки большого количества элементов.

При наружной шлифовке пользуются муфтами с ножами – шейверами. Диаметры инструмента могут быть разными с обеих сторон. Такое приспособление используют при зачистке 2-ух стояков разных калибров.

1) Торцеватель; 2) Шейвер; 3) Насадка-торцеватель для дрели

Для удаления внутренних слоёв пользуются торцевателями, ножи в которых размещаются на внутреннем торце.

Производители полипропиленовых труб

Одним из наиболее популярных производителей по праву можно считать производственно-торговую компанию Heisskraft, которая начала функционировать в 1998 году. Главный принцип предприятия: выпуск только качественного товара. Благодаря инновационным разработкам, клиенты постоянно могут приобретать современные решения для обустройства новых или ремонта уже функционирующих конструкций.

Полипропиленовые стояки и фитинги от крупнейшего российского завода полного цикла «PRO AQUA» также пользуются большим спросом среди покупателей. Предприятие выпускает изделия белых и серых оттенков диаметром от 20 до 110 мм. Высокое качество товара обеспечивается наличием европейского оборудования и постоянного контроля за точным соблюдением производственных процессов. Завод использует импортное сырьё Borealis.

Среди сотен производителей аналогичных изделий в России следует выделить известную московскую . Её продукция используется при монтаже магистралей для подачи горячей и холодной воды, канализационных систем.

Синикон: sinikon.ru

Высококачественная продукция от популярных , «Политрон», Альметьевский ТЗ и многих других предприятий.

Среди импортных производителей большой популярностью пользуется китайско-иностранная компания ASB. Кроме стояков, предприятие выпускает запорную арматуру, фитинги, наборы сантехнических инструментов.

Ценообразование

В России купить детали из полипропилена для монтажа магистрали можно практически во всех городах. Более того, сегодня настолько распространена сеть интернет-магазинов, что приобрести товар можно не выходя из дома.

В Москве (и на территории целой России), кроме множества строительных магазинов или торговых точек, занимающихся реализацией сантехнического оборудования, популярным является сайт интернет-магазина компании Аксон. Здесь можно найти и приобрести трубы с любым внешним и внутренним калибром, начиная от самых маленьких: 16, 20, 40 мм; средних: 63, 75, 80, 100, 110, 125, 150 мм, и оканчивая самыми большими: от 160мм до 200, 250, 300, 400 и даже 500 мм.

Изделия таких же сечений можно купить во всех городах России, включая Тамбов, Липецк, Екатеринбург. На цену за 1 м.п. влияют многие факторы:

толщина стенки;
структура (армированная или обычная деталь);
размер покупки (опт или розница).

Разница в цене во многом зависит от фирмы-производителя, поскольку более популярные бренды стоят дороже. Хотя, качество их изделий тоже выше.

Например, предлагает приобретать детали для магистралей по прайсовым ценам оптом и в розницу. Так, за 1 погонный метр трубы для водоснабжения внешним диаметром 20мм (условное обозначение PP-R (PPRC) БЕЛ ДН 20Х1,9 РУ10 SDR11) в обычном магазине нужно заплатить 41 руб. За тот же товар при оптовых закупках следует оплатить 39 руб., а крупнооптовая цена – 37 руб.. Примерно такие же цены предлагают все фирмы-поставщики. Так что выбор – за вами.

Сертификаты и госты (примеры)

Полипропиленовые коммуникации монтируются из труб, производство которых регламентируется ГОСТами. В нормативных документах зафиксированы качественные показатели и сферы использования деталей. Для обустройства водопроводов и систем отопления используются изделия, требования к которым записаны в ГОСТ Р 52134 (2003 год).

Технические нормы и качественные показатели элементов для канализационных систем отражены в ГОСТ 32414, который вступил в силу в 2013 году.

Вентиляционные системы в квартире или частном доме должны соответствовать требованиям ГОСТ 32548-2013.

Трубная продукция должна соответствовать технологическим, качественным, экологическим стандартам. Подтверждением этого – наличие сертификата соответствия, выдачей которых занимается Федеральное Агентство ТРМ.

$C:\Users\boyko\Desktop\17 10 2018\ТЗ по новому\таблиці до тз26\e440abb948e2a5f910e00b0f4dc7ffe5.jpg$
