Коды ошибок газовых котлов Оазис (Oasis) – что они значат и что делать в конкретной ситуации


Устройство и принцип работы котлов Оазис

Газовый котел фирмы Оазис (Oasis) может работать только на природном газе, исключена перенастройка на сжиженный, соответственно, он может устанавливаться в помещениях, подключенных к центральной газовой магистрали.

Данные устройства являются двухконтурными, рассчитаны на отопление помещения и снабжение его горячей водой для бытовых нужд. Температура нагрева жидкости колеблется в пределах 35-60 градусов, пропускная способность горячего водоснабжения 10 литров за минуту.

Оснащен камерой сгорания закрытого типа, благодаря чему в значительной степени снижается расход газа. Работа горелки контролируется при помощи автоматики, на ней находятся фотодатчики, которые контролируют наличие газа. Для дымоотведения используется коаксиальный дымоход, воздух, необходимый для процесса, горения поступает с улицы.

Конструкцией предусмотрено два теплообменника, один для отопительного контура, второй для нагрева жидкости ГВС. Благодаря этому сокращается время нагрева жидкости, а также есть возможность использовать котел в летний период.


Комнатный термостат с дисплеем

Есть возможность подключения к комнатному термостату, который не входит в комплектацию, его необходимо приобретать отдельно. Для безопасной работы есть клапаны сброса, которые срабатывают, если температура теплоносителя превышает допустимые границы. Также для безопасной работы имеются датчики протока, контролирующие давление в отопительном контуре, в случае несоответствия нормам происходит блокировка работы системы.

Коды ошибок газовых котлов Оазис: значение и что делать

Котел оазис ошибка е9 что делать?

Газовый котел фирмы Оазис (Oasis) может работать только на природном газе, исключена перенастройка на сжиженный, соответственно, он может устанавливаться в помещениях, подключенных к центральной газовой магистрали.

Данные устройства являются двухконтурными, рассчитаны на отопление помещения и снабжение его горячей водой для бытовых нужд. Температура нагрева жидкости колеблется в пределах 35-60 градусов, пропускная способность горячего водоснабжения 10 литров за минуту.

Оснащен камерой сгорания закрытого типа, благодаря чему в значительной степени снижается расход газа. Работа горелки контролируется при помощи автоматики, на ней находятся фотодатчики, которые контролируют наличие газа. Для дымоотведения используется коаксиальный дымоход, воздух, необходимый для процесса, горения поступает с улицы.

Конструкцией предусмотрено два теплообменника, один для отопительного контура, второй для нагрева жидкости ГВС. Благодаря этому сокращается время нагрева жидкости, а также есть возможность использовать котел в летний период.

Комнатный термостат с дисплеем

Есть возможность подключения к комнатному термостату, который не входит в комплектацию, его необходимо приобретать отдельно. Для безопасной работы есть клапаны сброса, которые срабатывают, если температура теплоносителя превышает допустимые границы. Также для безопасной работы имеются датчики протока, контролирующие давление в отопительном контуре, в случае несоответствия нормам происходит блокировка работы системы.

Основные коды ошибок

Попробуем более детально рассмотреть коды ошибок котлов Оазис, и возможные причины их появления.

е1

Ошибка е1. Свидетельствует о неисправности зажигания, возможные причины:

  • Отсутствует подача газа к аппарату. Проверьте открыт ли газовый кран, если нет, откройте. Также может быть недостаточное или наоборот чрезмерное давление газа, для устранения необходимо обратиться в газовую службу.
  • Нарушено или отсутствует соединение контактов. Проверьте на разрыв и короткое замыкание, используя мультиметр. Возможно, они окислились, в этом случае зачистите и изолируйте провода…
  • Вышла из строя плата. Необходимо ее протестировать и, в случае неисправности, заменить на новую, данный вид ремонта требует необходимой квалификации. Плата управления котлом
  • Поломался контрольный электрод розжига. Для начала зачистите его, используя металлическую щетку, и посмотрите визуально, нет ли повреждений на его корпусе. Если вы обнаружили на нем или на его проводе дефект, замените его.
  • Неправильно вставлена вилка в розетку, переставьте ее другой стороной

е2

Ошибка е2. Высвечивается, если через 8 секунд после включения вентилятора реле давления воздуха не замыкается.

  • Засорение трубы или дымохода. Проверьте наличие тяги и прочистите дымоход. Так же не будет лишним открыть камеру сгорания, там к моностату подсоединены две трубы, снимите их и продуйте.
  • Вышло из строя реле, контролирующее давление воздуха. Протестируйте его на предмет исправности, при необходимости замените.
  • Вышел из строя вентилятор. Проверьте его исправность, осмотрите внимательно, в нем находятся трубки, проверьте их целостность, не расплавлены ли они. Далее необходимо включить котел и после того, как начнет работать вентилятор, выполните замыкание двух проводов, подходящих к моностату. Вентилятор котла ОазисЕсли котел зажегся, значит, сломан моностат и нуждается в замене, а если нет, значит проблема в плате управления.
  • Неисправна электронная часть прибора, либо где-то отходит провод. Произведите визуальный осмотр всех соединений устройства и целостность проводов. Если неисправна плата, то для ее ремонта и диагностики лучше обратиться к специалистам.

Основные коды ошибок

Попробуем более детально рассмотреть коды ошибок котлов Оазис, и возможные причины их появления.

е1

Ошибка е1. Свидетельствует о неисправности зажигания, возможные причины:

е2

Ошибка е2. Высвечивается, если через 8 секунд после включения вентилятора реле давления воздуха не замыкается.

Причинами могут быть:

  • Засорение трубы или дымохода. Проверьте наличие тяги и прочистите дымоход. Так же не будет лишним открыть камеру сгорания, там к моностату подсоединены две трубы, снимите их и продуйте.
  • Вышло из строя реле, контролирующее давление воздуха. Протестируйте его на предмет исправности, при необходимости замените.
  • Вышел из строя вентилятор. Проверьте его исправность, осмотрите внимательно, в нем находятся трубки, проверьте их целостность, не расплавлены ли они. Далее необходимо включить котел и после того, как начнет работать вентилятор, выполните замыкание двух проводов, подходящих к моностату.


    Вентилятор котла Оазис
    Если котел зажегся, значит, сломан моностат и нуждается в замене, а если нет, значит проблема в плате управления.

  • Неисправна электронная часть прибора, либо где-то отходит провод. Произведите визуальный осмотр всех соединений устройства и целостность проводов. Если неисправна плата, то для ее ремонта и диагностики лучше обратиться к специалистам.

е6

Ошибка е6. Означает, что отсутствует пламя. Что делать, если возникла подобная проблема?

Необходимо исключить следующее:

  • Наличие паразитного пламени. Возможно, в системе произошло скопление воздуха. Попробуйте осуществить повторный перезапуск.
  • Нарушено соединение в проводах. Проверьте правильность и его целостность.


    Способы соединения проводов

  • Сломан один из элементов платы, который отвечает за запуск аппарат. Необходимо протестировать плату.

е7

Ошибка е7. Низкое давление или недостаточное количество жидкости в системе горячего водоснабжения.

Вероятные причины:

  • Мало воды в системе, причиной может быть течь в любом из элементов системы, это можно сделать при помощи сухой салфетки. Проверьте все внимательно и если течь обнаружена, устраните. Это можно сделать, используя специальные герметики, затянув стыки соединений, используйте качественные уплотнители.
  • Не отрегулирован уровень давления в расширительном баке. Так как при нагреве жидкость расширяется, давление в нем возрастает и при помощи клапана происходит сброс жидкости. Необходимо четко следуя характеристики конкретной модели, отрегулировать необходимый уровень давления в системе.


    Расширительный бак в системе отопления

  • Ну и, конечно, проблема может крыться в электронной плате самого устройства. Необходимо осмотреть плату на предмет отсоединения контактов и других повреждений.

е9

Ошибка е9. Свидетельствует о том, что вышел из строя насос, или о недопустимом давлении в системе.

Проверьте следующее:

  • Уровень оптимального давления жидкости в системе варьируется в пределах от 0,1 до 0,15 атм.
  • Проверьте исправность водяного насоса, предварительно сняв его. Если существует необходимость, прочистите насос, промойте, проверьте целостность лопастей.
  • Сломана плата управления. Нуждается в замене.
  • Нужно еще обратить внимание исправен ли температурный датчик.

Внутренне устройство котлов Оазис

Устройство котла Оазис продумано с учетом полной автоматизации работы оборудования и максимального комфорта эксплуатации для пользователя.
Одной из характерных особенностей модификаций является наличие закрытой топочной камеры. Забор воздуха осуществляется с улицы, с помощью коаксиального дымохода. Посредством трубы выводятся также продукты сгорания. Это делает эксплуатацию котлов максимально безопасной. К тому же, за счет закрытой топки существенно уменьшается расход газа.

Отдельно можно отметить наличие двух теплообменников. Такое решение увеличивает скорость нагрева воды для ГВС, а также допускает запуск устройства в летнем режиме, что увеличивает его экономичность.

Все настенные двухконтурные газовые котлы отопления Оазис имеют высокую степень автономности, достигаемую благодаря внутреннему устройству, включающему:

  • Горелка — используется устройство наддувного типа. Подключенная горелка контролируется автоматикой. Предусмотрен электрический розжиг. На горелке установлены фотодатчики, следящие за наличием газа. После отключения электроэнергии блокируется подача газа на горелку. Для котла используется коаксиальный дымоход. По нему одновременно осуществляется забор воздуха и выведение продуктов сгорания. Не входит в базовую комплектацию.
  • Группа безопасности — 2-х контурный навесной газовый отопительный котел Оазис имеет многоуровневую защиту, предотвращающую самопроизвольное возгорание и возникновение взрывоопасных ситуаций. Предусмотрен: датчик протока воды — контролирует давление водоснабжения и системы отопления, блокирует работу в случае падения до критичных показателей. Установлены клапаны сброса, помогающие в случае перегрева теплоносителя. При падении температуры в помещении включается система антизамерзания, поддерживающая минимальный нагрев системы отопления.

Котлы Оазис прошли аттестацию и получили разрешение на эксплуатацию Ростехнадзором. Это сделало возможным эксплуатацию оборудования китайского производителя на всей территории РФ.

На чем акцентировать внимание эксплуатации

Неисправности работы котлов Оазис в основном связаны с упущениями в монтаже или обслуживании оборудовании. Полный перечень рекомендаций производителя находится в инструкции по эксплуатации. Наиболее важными являются следующие требования:

  1. Обвязка котла — во внутреннем устройстве котла присутствует циркуляционный насос и расширительный бак. При монтаже потребуется дополнительно установить систему фильтрации. Автоматика чувствительна к перепадам напряжения, что является одним из главных недостатков котла Оазис. Чтобы устранить возможный выход из строя платы управления, необходимо подключить ИБП.
  2. Большой шум — наддувная горелка сильно шумит. Шумность требует установки котла в отдельном помещении. Технические характеристики, заявленные производителем, в этом отношении несколько отличаются от того, что происходит на самом деле. Особенно шумно при включении ГВС.
  3. Коаксиальный дымоход — крайне важно соблюдать требования, связанные с монтажом, строго придерживаться максимальной высоты, угла наклона и других параметров. От качественной установки в конечном итоге зависит производительность и эффективность работы.

Нормы установки котла достаточно простые и предъявляются практически к каждой модели газового оборудования. Точное соблюдение рекомендаций – это залог безотказной работы техники.

Китайское – не значит плохое

Для отечественного потребителя китайское оборудование зачастую является синонимом некачественной продукции. Но котлы Оазис опровергают это утверждение.
Все узлы от закрытой камеры сгорания до датчика температуры проверяется на качество и соответствие нормам. Единственным условием безотказной работы является монтаж и эксплуатация котла по всем правилам и в согласии с рекомендациями производителя.

Технические данные, инструкция котел OASIS

Настенный газовый котел ОАЗИС для отопления дома представлен в двух модификациях, первая модель наиболее простая OASIS BM имеет все необходимые современной технике технические данные, вторая модель OASIS RT принципиально отличается внутренней начинкой.

Электронная панель управления газовым котлом ОАЗИС.

Включите котел, установите температуру ГВС и системы отопления. В режиме лето (солнышко) с помощью кнопок для контура ГВС и в режиме зима (снежинка) для контура отопления. Переход между режимами осуществляется кнопкой «режим». Готово! Котел автоматически будет поддерживать заданную температуру в системе ГВС при открытии крана горячей воды, и в системе отопления, с интервалом включении 15 o С.

Функции управления с выводом индикации на жидкокристаллический дисплей всех моделей ОАЗИС.

Таймер включения и отключения котла. Газовый котел ОАЗИС оснащен таймером включения и отключения. Работает он очень просто. Пользователь определяет, в какой час суток котел работает, а в какой принудительно выключается, таким образом, мы имеем 24 таймера, один на каждый час в сутках. Это удобно, так как Вам не придется рассчитывать время поминутно, что может привести к путанице между таймерами и отказе в запуске. При аварийном отключении электричества информация о настроенных таймерах будет сохранена. Вам нужно лишь восстановить настройку местного времени (часов).

Обращаем ваше внимание на некоторые функции работы бытового газового оборудования фирмы ОАЗИС:

  • в режиме ЛЕТО таймеры не работают, так как система отопления в этом режиме отключена;
  • система ГВС является приоритетной в работе котла, поэтому настройка таймеров не влияет на её работу.

Габаритные размеры настенного котла ОАЗИС, отмечены диаметры присоединяемых трубопроводов, водопроводов, газопроводов, коаксиальный дымоход.

Внутреннее устройства газового котла ОАЗИС модель RT с раздельными теплообменниками.

Внутреннее устройства газового котла ОАЗИС модель BM с одним медным теплообменником.

Варианты присоединения дымоходов на газовый котел ОАЗИС.

Описание установки раздельного дымохода при котором угарный газ удаляется через отдельную трубу 80 мм. Приток воздуха для горения газа в закрытой камере сгорания также поступает через отдельно проложенную трубу диаметром 80 мм.

Коды ошибок котла OASIS RT, OASIS BM. Расшифровка стандартных ошибок на всех моделях газового котла ОАЗИС.

Котлы относительно недавно появились на рынке отопительной техники. Позиционируя себя как крупную интернациональную корпорацию, созданную германскими инвесторами, «Forte» заняла нишу по выпуску и продаже биметаллических радиаторов. С целью расширения рынка сбыта был предпринят шаг по производству .

В настоящее время модельный ряд представлен одним видом газового оборудования – котлом Oasis NZR. С целью увеличения числа потенциальных покупателей были сделаны 4 основные модификации этого котла.

Двухконтурный газовый котел Oasis NZR рассчитан на нагрев теплоносителя в системе отопления и для обеспечения горячей проточной водой. Его общие характеристики позволяют использование в качестве основного нагревательного прибора как в частных домах, так и в небольших офисных зданиях.

Разработаны 4 модели котла, которые отличаются номинальной мощностью – от 13 до 24 кВт. Маркетинговая стратегия компании позволила котлам с небольшой мощностью уверенно занять свой сегмент рынка. Относительный дефицит недорогих и маломощных котлов стал той нишей, которая позволяет «Forte» продолжать успешное продвижение на рынке.

Технические характеристики

Все модели котлов Оазис имеют настенное крепление и обладают техническими характеристиками, представленными в таблице:

Технические характеристики котлов Oasis NZR

Как и каждый вид отопительного оборудования, данные котлы имеют некоторые характерные особенности конструкции:

  • Закрытая камера сгорания. Приток воздуха для поддержания процесса горения происходит с помощью вентилятора. Для реализации данного процесса предусмотрен коаксиальный дымоход, состоящий из двух воздуховодов -труба в трубе. Один (наружный), обеспечивает приток воздуха с улицы, а второй (внутренний) – выводит продукты сгорания газа улицу.
  • Теплообменник выполнен из меди, что повышает его функциональные свойства.
  • Удобное управление. Процесс регулировки и контроля температуры воды, как в системе отопления, так и в горячем водоснабжении, осуществляется с помощью электронной панели.
  • Модуляция мощности с системой электронного .
  • Расширенная система защиты работы котла для следующих случаев:
  1. Перегрев воды.
  2. Критическое понижение (повышение) давления в системе водоснабжения.
  3. Автоматический перезапуск работы при возникновении застоя воды.
  4. Защита электронной начинки при понижении электрического напряжения.
  5. Предотвращение замерзания воды в 2-х системах.
  6. Наличие датчика тяги для контроля процесса удаления продуктов сгорания.
  • Ионизационный контроль пламени горелки.

Но главным критерием для наших граждан остается стоимость. Именно благодаря продуманной ценовой политике продажи данных котлов растут с каждым годом.

Однако, стоит отметить, что помимо положительных факторов есть некоторый негатив, который можно охарактеризовать словосочетанием – не очень хорошее качество. Безусловно, это относится не ко всей продукции.

Для современного человека одним из главных критериев выбора того или иного товара являются отзывы покупателей.

Навесной котел Oasis вроде работает, хотя в системе циркуляция воды отсутствует. Заметно нагревается насос обратки. В чем причина?

Засорился фильтр-грязевик либо где-нибудь перекрыли кран, что мешает проходу теплоносителя. Мог также выйти из строя насос циркуляции.

Хотелось бы узнать, для каких целей в систему установлен защитный термодатчик?

Данный компонент приостанавливает подачу газа для горелки, при перегреве жидкости первичного теплообменника.

Установили неделю назад котёл Оазис. Сейчас в момент старта фитиль горит пять секунд, но основная горелка не поддерживает огонь, и из-за этого прибор начинает гаснуть. Каким образом возможно решить эту проблему?

Судя по описанию, имеет дефект блок розжига либо неполадки в горелке. На всякий случай проверьте, не нарушилась ли фазировка в момент подключения к электричеству.

Теплообменник свободно снимается с котла при использовании простой отвертки. Ниже описание процедуры демонтажа. Слить воду из прибора, используя выпускной кран. Потом требуется опорожнить систему ГВС. Открутить крепежные винты теплообменника и снять его с каркаса.

Выполнил в начале августа подключение данного прибора. Предположительно через 4 месяца перестал работать контур ГВС, хотя режим отопления функционирует как положено. Попробовал включить горячую воду, но агрегат только изображает температуру, и производить нагревание не собирается. Помогите, как исправить?

Скорей всего, проблема в 3-х ходовом клапане. Он требует замены.

Газовый двухконтурный котел Oasis BM-16. Подключен на отопление и на воду. Отопление работает в норме, а при включение горячей воды не загорается индикатор (краник). Такой случай был осенью, но в течении 2-3 дней сам починился. Вот в начале весны начались неполадки, греть воду стал через раз, в итоге вообще не включается. Подскажите, пожалуйста, подробно, могу ли сам починить или мастера искать?

Если у котла не работает контур ГВС, то вероятная причина – датчик протока, который установлен в патрубке входа холодной воды в контур ГВС. Он представляет собой турбинку, которая могла накрениться или забиться, тем самым перестав подавать сигнал о том, что в патрубке протекает вода. Вы можете самостоятельно проверить состояние датчика, перекрыв воду, открутив от патрубка агрегата подачу холодной воды. Убедитесь, что датчик не заклинен и способен свободно вращательно двигаться.

Кто встречал такую неисправность котла BM-16? Нагревается до заданной температуры вода в системе отопления выставленная на дисплее, выключается, переходит к циркуляции, сбрасывается температура, но за тем не включается.

В вашем случае необходимо более детально разобраться в неисправности. В зависимости от модели возможны те или иные действия.

Установлен настенный котёл Oasis NZR-13. Проблема следующая: выставил температуру отопления на максимум 80 градусов. Выходная труба отопления очень горячая, батареи чуть тёплые. Пригласил специалиста из сервисного центра. Он посмотрел и говорит, что очень много газа подаётся, агрегат быстро набирает температуру и отключается, а воду в системе прогнать не успевает (насос на третьей скорости). Сейчас пытается уменьшить давление газа, и что-то не получается. Может, подскажете, где и как это делается?

Вероятнее всего, образовалась накипь в теплообменнике, что приводит к закипанию воды. Вторая причина – износ насоса, слабое вращение крыльчатки, либо просто грязь. Необходима проверка и чистка теплообменника и насоса.

Котёл отопления zrt 24 кВт. На холодную при первом запуске работает нормально, но с характерным шумом, как будто воздух в системе или как кипит. Последующие прогревания с этим же шумом, но температура быстро поднимается, и он тухнет. ГВС работает нормально. Объясните, какая причина быть может?

Вероятнее всего, причина в насосе – заклинило крыльчатку. Открутите заглушку и попробуйте провернуть крыльчатку вручную. Другой причиной может быть накипь в теплообменнике.

Котел отопления Oasis zrt 24. При включении горячей воды, идет горячая вода не только в кране, но и греются батареи, и насос слегка шумит. Все это на летнем режиме.

Скорее всего, проблема в работе трёхходового клапана и сервопривода. Проверьте, до конца ли срабатывает шток сервопривода при открытии крана горячей воды. Возможна неисправность сервопривода или закисание штока.

Модель ZRT-18. Течет вода из клапана давления. У кого какие соображения или кто что делал, чтобы устранить течь. В эксплуатации 6 лет.

Открутите и проверьте протекающий клапан и по необходимости замените его.

Настенный газовый котел Оазис 18 работает на всю мощность, не отключается. На табло индикатор показывает значок открытый кран, поэтому подача газа не отключается, разве что в ручную.

Возможно, замкнул датчик протока, либо залип шток в трехходовом клапане. Проверьте датчик протока и ход штока.

Oasis zrt 24. При розжиге проблема (режим ГВС или отопление — без разницы): то включает, то выключат с треском реле, даже при появлении пламени и только после нескольких секунд горения уже ровно горит, без сбоев. Иногда с первой попытки не разжигается, но в ошибку ещё ни разу не уходил. Мысль есть отработать исправность датчика контроля пламени, исправность прессостата.

Необходимо проверить датчик ионизации пламени, а также почистить электроды розжига и сопла горелки.

Проблема в циркуляционном насосе erko dwp 15-50 a. Потекла улитка насоса, пластмассовая. Как насос снять?

Необходима замена насоса. Чтобы демонтировать циркуляционный насос, нужно снять лицевую панель агрегата, открутить снизу насоса два самореза и снять две клипсы на подводе труб входа и выхода насоса.

Газовый настенный котел Оазис 24 кВт. В доме (120 квадратов) теплые полы. Полы прогреваются долго, но потом долго держат тепло. Циркуляционный насос включается каждые 5 минут, а смысла в этом нет, так как горелка включается не чаще двух раз в час. Подскажите, пожалуйста, возможно ли изменить интервал включения насоса? Кстати котлом доволен, перевел его на пропан, работает хорошо, в морозы расход примерно 2 баллона на 6 дней. Единственное пришлось поставить дополнительный расширительный бачок, так как при нагреве, давление недопустимо поднималось и приходилось сбрасывать до нормы, но даже после не значительного остывания теплоносителя давление падало ниже нормы, и он плохо работал. Баллоны поставил 2 штуки по низкому давлению параллельно. Баллоны перестали обмерзать, и теперь выгорают полностью.

Проверьте сервисные настройки – они должны соответствовать значениям системы теплых полов и сжиженного газа. Насос работает корректно, добиваясь прогоном теплоносителя равномерной теплоотдачи. Менять интервал включения насоса нельзя, есть только возможность поставить его на режим постоянной работы.

В эксплуатации котел Оазис ВМ-24, двухконтурный. Появилась такая неисправность. Когда периодически включается насос, вместе с ним включается турбина и работает примерно секунд 30, потом отключается, а насос продолжает ещё гонять воду. Розжиг не происходит, потому что вода в системе ещё не остыла до заданной. С циркуляционным насосом всё понятно, почему включается турбина. Это происходит не часто, но всё же я заметила.

Самостоятельное включение турбины не несёт никакого отрицательного воздействия на работу агрегата. Это может происходить при включении контура горячего водоснабжения, что является нормой, либо из-за того, что на пусковой конденсатор турбины приходит несанкционированный сигнал о включении. Такое может происходить из-за блуждающих токов, наличие которых можно продиагностировать с помощью замеров токов на трубе газа. При наличии токов, необходимо установить диэлектрическую муфту.

Котел настенный двухконтурный Оазис ВМ-24 кВт. Купил дом, стоял этот агрегат, скоро холода, а отопление ужасное. Один раз прогонит, выключается, 2 батареи горячие, а другие теплые. Потом включается только через 4-5 часов, а батареи то быстро остывают. На улице +10, а мы уже мерзнем. Думал терморегулятор сломался, отсоединил провода, потом соединил между собой, а он не включился. Почему — не знаю. По идее должен был сразу включиться и греть. А сейчас еще появился странный противный писк. Как все исправить подскажите, пожалуйста?

Характерный пищащий звук может быть из расширительного бака (подтравливает воздух из золотника), либо циркуляционного насоса, который необходимо проверить, стравить воздух через центральную заглушку.

В котле вм-16 закипает вода на входе ГВС, датчик протока прогорел, с подводки американки течь с паром. Газовики сказали, что такая особенность у этих моделей.

Причиной подобной неисправности, перегрева и выхода из строя датчика ГВС мог стать теплообменник, который засорился и вышел из строя.

Купил газовый котел Oasis BM-24. Хочу перевести его на баллонный (сжиженный) газ. Какое давление надо устанавливать? И какие ещё настройки надо менять в сервисном меню? Форсунки уже купил. И еще вопрос — при помощи манометра надо менять давление или нет?

Чтобы перевести котел на работу со сжиженным газом, необходимо заменить форсунки и в сервисном меню поменять параметр FA, заменив 0 на 1. Да, давление газа на горелке должно быть примерно 80 мм (максимальное) и 30 мм (минимальное). Давление замеряется на штуцере газового клапана.

Модель NZR-24. Проблема в самостоятельном выключении. То есть без ошибок и без видимых на то причин, агрегат самопроизвольно выключается, на дисплее OFF. Подходишь, нажимаешь кнопочку включения, и он работает дальше какое-то время. Потом опять выключается. Промежутки всегда разные. Может и каждый час выключатся, а может и неделю нормально работать. Замечено, что выключается при розжиге, то есть пытается разжечься, у него чего-то не получается и он выключается. Искра вроде нормальная, газ поступает. Сеть подключена через бесперебойник (но пробовал и без него — то же самое).

На газовой трубе, подходящей к котлу, стоит диэлектрическая муфта? Если муфты нет, то советуем поставить, а если есть и агрегат так работает, то возможно, что проблема в плате управления и необходима её замена.

У меня газовый котел Оазис ВМ-20. Дом новый, подключил все кроме газа. Решил наполнить систему. Открутил пробку на насосе, открыл краны отопления, открыл холодную воду. И открутил кран подпитки, но в систему батарей не поступает вода. Как мне наполнить систему отопления водой?

Вероятнее всего проблема связана с неправильно смонтированной системой отопления, либо некорректным монтажом котла. Проверьте систему отопления и все подключения или вызовите мастера.

Подскажите, пожалуйста, мы хотим установить настенный котел в квартире и колеблемся между Oasis BM-16 и RT-16. Первый с раздельным теплообменником, а второй с битермическим. Остальные параметры у них одинаковые. В чем тут разница? Какой лучше взять? Квартира 2/2 кирпичного дома, 68 кв. м.

Первая модель BM-16 имеет битермический теплообменник, а RT-16 — два раздельных теплообменника. В котлах с битермическим теплообменником нет отдельного вторичного теплообменника, отвечающего только за контур ГВС, что делает их более дешёвыми, но теплообменник таких моделей более чувствителен к качеству воды и если вода жесткая, с повышенным содержанием солей или со скважины, то битермический агрегат быстрее засоряется. В таких случаях советуем использовать модели RT с двумя раздельными теплообменниками.

Подскажите кто знает. Не могу заставить котел ZRT-18 работать с внешним управлением, то есть на клеммы ставлю перемычку, убираю ее, а он все равно работает по установкам внутренней температуры.

Изначально между клеммами для подключения комнатного датчика температуры присутствует перемычка. Необходимо сначала убрать данную перемычку (перекусить её) и уже после этого подключать комнатный датчик температуры.

Подскажите, пожалуйста, почему на котле Оазис ВМ-18 горячая вода то кипяток, то холодная? Настройки не помогают, количество воды тоже изменял.

Проверьте настройки в сервисном меню, давление газа, выходящее на горелку, должно быть выставлено max-12 мбар, min-2 мбар, также мог забиться теплообменник.

Настенный газовый котел Oasis nzr 16 отсекает газовую горелку на доли секунды при подаче ГВС или отопления. Ошибок никаких не высвечиваться и продолжает работать. В чем причина?

Кратковременное отключение горелки возможно по нескольким причинам, например, из-за клапана газа. Точнее выяснить причину можно только на месте. Подобная работа не является неисправностью и не сказывается на его эффективности и работоспособности.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

_______________________________________________________________________________

В данной статье мы рассмотрим газовый котел «Oasis» серии NZR (выпускается в 4-х модификациях). Число после аббревиатуры «NZR» обозначает мощность данного котла. Например, модель «Оазис» NZR 13 обладает тепловой мощностью 13 кВт.

Так как все модификации имеют схожие характеристики, их численное выражение будем обозначать в диапазоне.

У нас есть определенная жилая или административная площадь, которая имеет свои размеры. Именно на них и ориентируют покупателей менеджеры салонов бытовой техники при выборе котла. Но при этом абсолютно не учитываются особенности строения или квартиры:

  1. из какого материала возведено здание? Например, частные дома из профилированного бруса считаются теплыми, а бетонные «хрущевки» в этом плане вызывают массу нареканий;
  2. как оно утеплено? Ведь даже в городских квартирах есть отличия. Кто-то делает, к примеру, внутреннее утепление, остекление лоджии или балкона;
  3. год постройки (касается многоквартирных домов). Нужно понимать, что в разные периоды были существенные отличия в технологии строительства, да и срок эксплуатации уменьшает качество теплоизоляции помещений. Следовательно, и котел нужен более мощный;
  4. расположение дома. Он может быть или «открыт» всем ветрам, или, наоборот, загорожен другими домами, лесополосой, возвышенностью и тому подобное. Нужно учитывать и климат в данной местности.

Ориентировочно мощность, которую должен иметь котел, определяют из расчета 10 кВт на 100 м 2 помещения (потолки стандартной высоты). Но если любой механизм «гонять» на пределе, то он долго работать не будет. Именно поэтому рассчитанную таким образом мощность увеличивают на треть (необходимый запас).

Если многоэтажный дом построен по современным технологиям, а частный хорошо утеплен, то можно руководствоваться соотношением (5 – 7) кВт на 100 м 2 . Для старых или некачественно утепленных строений («хрущевок») применяется «формула» (15 – 20) на 100 м 2 .

Другие неисправности

Может возникнуть ситуация, когда котел перестает греть воду, то есть из крана при включении течет холодная вода. Скорее всего, проблема кроется в неисправности турбины, которая не передает сигнал датчику, далее не происходит поджиг пламени и, как следствие, не нагревается жидкость.

Ремонту турбина не подлежит, нуждается в замене, чтобы подобной ситуации не произошло снова с вновь установленной турбиной, рекомендуем приобрести и установить качественный фильтр для жидкости.

Варианты кодов ошибки и меры их устранения

Существуют модели котлов, не оснащенные ЖК- дисплеем, но они также имеют систему диагностики работы оборудования. При возникновении сбоя на панели агрегатов загораются или мигают светодиодные лампочки разного цвета. Их варианты расшифрованы в техдокументации.

Далее приводится перечень самых распространенных кодов для популярных моделей на рынке котельного оборудования, который станет хорошим подспорьем пользователям, решившим самостоятельно устранить поломку.

Вайлант

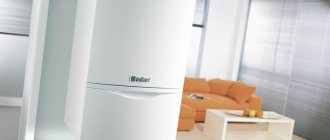

Котел Вайлант

Котел Вайлант: ошибки

Шифр кода, сбросИсточник сбоя котел Вайлант
F00Не функционирует измеритель Т сети на подаче. Вероятный источник сбоя: отсутствует питание, штекер NTC не правильно присоединен, обрыв линии, неисправность рабочей платы БУ.
F01Не функционирует датчик Т сети на обратке. Вероятный источник сбоя: отсутствует питание на измеритель, штекер NTC не правильно присоединен, обрыв линии, неисправность рабочей платы БУ.
F10Замыкание КЗ в сети датчика Т сети на подаче. Вероятный источник сбоя: не рабочий штекер NTC, обрыв питающей линии.
F11Замыкание КЗ в сети измеритель Т сети на обратке. Вероятный источник сбоя: не рабочий штекер NTC, обрыв питающей линии.
F22Котел остановлен аварийно по параметру «давление воды низко». Вероятный источник сбоя: не работает контрольный датчик, утечки из отопительной системы, не работает насос для циркуляции в сети, неисправность рабочей платы БУ, обрыв питающего провода.
F23Котел остановлен аварийно по параметру «высокий перепад Т воды». Вероятный источник сбоя: Не качает насос или измеритель Т, завоздушивание контура, нарушение монтажа NTC, поменяны местами подача или обратка.
F24Котел остановлен аварийно по параметру «высокий рост Т в контуре». Вероятный источник сбоя: не функционирует насос, утечки в сети, неправильная работа обратного клапана из-за плохого монтажа.
F25Котел остановлен аварийно по параметру «высокая Т дымовых газов в тракте». Вероятный источник сбоя: не функционирует датчик температур, нарушение целостности штекера или провода питания (STB).
F26Не функционирует газовый клапан-отсекатель. Возможные причины: нет электропитания на серводвигатель, не работает на плата из-за неправильной установки, обрыв проводов или короткое замыкания в цепи, не работает серводвигатель, неисправность рабочей платы БУ.
F27Аварийная остановка котла по защите параметра «отсутствует факел в топке». Вероятный источник сбоя: нарушение работы бока управления из-за попадания влаги, не работает датчик у контроля пламени, не работает клапан-отсекатель.
F28Сбой во время растопки котла. Причины: Не работает счетчик газа, сбой реле давления, завоздушивание газопровода, малое давление в магистрали, не функционирует запорный механизм (TAE), забита сеть вывода конденсата, несоответствие газовой горелки и арматуры ET, не функционирует клапан, штекер неверно соединен в плате БУ, разрыв цепи, неисправность системы запальника, нарушена целостность цепи ионизации, отсутствует заземление, неисправен блок электроники.
F29Не выполнен розжиг котла, после отсечки газа. Вероятный источник сбоя: нарушение линии рециркуляции газа, забита конденсатная линия, отсутствует заземление, не работает трансформатор розжига.
F32Не работает вентилятор для подачи воздуха на горелку. Вероятный источник сбоя: не включен вентиляторный штекер или к электронной плате, обрыв провода цепи управления, не работает датчик Холла, не работает плата управления.

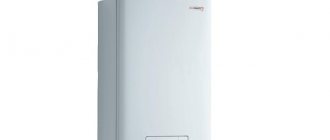

Котел Протерм
Ошибки котла Протерм

Ошибки котла Протерм

Шифр кодаИсточник ошибки котла Протерм
F.0Низкая температура на подаче сети отопления
F.1Низкая температура на обратке сети отопления
F.5Отсутствует разряжение в топке, нет тяги. Узел поломки: не работают измеритель уходящих газов, обрыв линии питания к датчику, несправна плата управления, короткое замыкание, неправильное схема подключения датчика.
F.10Высокая температура в подающей сети> 130 °C. Узел поломки: короткое замыкание на линии датчика Т на подаче, штекер измерителя замыкает на массу, короткое замыкание в линии питания датчика Т или его дефект.
F.11Высокая температура в обратной сети> 130 °C. Узел поломки: короткое замыкание на линии измеритель Т на подаче, штекер датчика замыкает на массу, короткое замыкание в линии питания измеритель Т или его дефект.
F.15, F.16Замыкание в цепях наружного и внутреннего датчиков уходящих газов. Узел поломки: неисправность измерителя, обрыв линии связи или поломка блока управления.
F.20Перегрев котлоагрегата, остановка котла по защитному параметру датчика по ограничителю температуры. Узел поломки: неисправность ограничителя, обрыв линии связи, короткое замыкание, неисправность измеритель Т на подаче теплоносителя.
F.22Устройство остановлено аварийно по параметру «отсутствует давление среды» в системе отопления
F.23Устройство остановлено аварийно по параметру «растет перепад температур на подаче/обратке воды». Узел поломки: нет воды в контуре, низкая мощность насоса, нерабочий насос, перепутана подача с обраткой, короткое замыкание на питающей линии, обрыв линии связи или поломка платы БУ.
F.24Устройство остановлено аварийно по параметру «нет воды в котле», аварийный рост Т. Узел поломки: блокирован насос, маломощный насос, завоздушиванием системы, предельнонизкое давление в системе.
F.26Не функционирует клапан-отсекатель по газу. Узел поломки: неудовлетворительные электропараметры сети для серводвигателя.
F.27Появился сигнал о факеле в котле при закрытом клапане-отсекателе. Узел поломки: не работают клапан-отсекатель или датчик контроля факела.
F.28Не удачный розжиг котла. Причины: • Нарушение в работе оборудования газовой линии; • вышел из строя газовый счетчик или измеритель; • завоздушенность магистрали • низкое давление в магистрали; • сработала крановая пожарная защита; • неисправность запорной арматуры на газопроводе; • нарушение настройки газового оборудования; • не функционирует система розжига; • нет заземления котла; • сбой блока управления.
F.29Отрыв пламени во время розжига, запуск котла не возможен. Узел поломки: низкое давление в газопроводе, завоздушенность газопровода, отсутствует заземление котлоагрегата.

бакси
Котел Бакси

Котел Бакси: коды ошибок

Шифр кодаНеисправности котла Бакси
E01Невозможно выполнить розжиг котла. Возможные причины: • Сбой в работе газового оборудования; • завоздушенность газопровода; • низкое давление в газопроводе; • не работает пьезозапальник; • сбой блока управления.
E02Ложное срабатывание термостата. Возможная причина: неисправность датчика, короткое замыкание на питающей линии, обрыв линии связи или поломка блока управления.
E03Ошибка платы блока управления.
E04Отрыв пламени во время розжига, запуск котла невозможен. Возможные причины: низкое давление в газопроводе, завоздушенность газопровода, отсутствует заземление котлоагрегата.
E05Поврежден датчик Т в подающем трубопроводе. Возможные причины: не работают измеритель, обрыв кабеля, неисправна плата управления.
E06Поврежден температурный датчик ГВС. Возможные причины: не работают датчик, обрыв кабеля, неисправна плата управления.
E07Неисправность измерителя Т уходящих газов. Возможные причины: не работают измеритель, обрыв кабеля, неисправна плата управления.
E22Устройство остановлено по параметру «отсутствует напряжение в сети».
E25Котел остановлен аварийно по параметру «отсутствует давления воды в сети». Причина: блокирован насос, недостаточная мощность насоса, завоздушена система, нет воды в отопительном контуре.
E26Устройство остановлено аварийно по параметру «высокая Т воды на подаче». Причины: блокирован насос, малая мощность насоса, завоздушена система, нет воды в отопительном контуре.
E40 — E41Устройство остановлено по параметру «отсутствует тяга в котле». Причины: не работают измеритель уходящих газов, обрыв линии питания к нему, неисправна рабочая плата, короткое замыкание, неправильное схема подключения датчика.
Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
